Утеплитель для теплого пола: толщина, виды теплоизоляции, сферы применения

Изоляторы для полов под бетонную или цементно-песчаную стяжку

На фото — керамзит в качестве утепляющей подсыпки бетонных полов.

Я рекомендую утеплять бетонные полы в несколько этапов, потому как они наиболее холодные. Отличным вариантом утепления стяжки по грунту станет керамзит. Его можно использовать, как подсыпку либо применять в качестве наполнителя для бетона.

Этот материал:

Устойчив к влажности и температурным перепадам.
Легок и благодаря этому не сильно нагружает фундамент.
Имеет пористую структуру, поэтому кроме отличных теплоизоляционных качеств хорошо звукоизолируют пол.
Натурален, поэтому экологичен.

Вариант использования базальтовой ваты.

Базальтовая (каменная) вата представляет собой разновидность минеральной ваты. Этот прочный и жесткий материал в плитах также можно использовать для утепления стяжки.

Такой утеплитель раскладывается на основании в шахматном порядке перед заливкой бетона. Слой раствора должен иметь толщину не меньше 3 см.

Инструкция отмечает, что экструдированный пенополистирол тоже можно применять для теплоизоляции бетонных полов.

Преимущества материала:

жесткий и прочный;
не деформируется от давящих нагрузок;
удобен в укладке;
влагостоек;
имеет отличные теплоизоляционные качества.

Из минусов отмечу:

горючесть пенополистирола;
боязнь ультрафиолета;
паронепроницаемость.

Но при укладке этого утеплителя под стяжку все эти минусы не будут иметь значения.

Стяжка пола с использованием пенопласта.

Для теплоизоляции бетонных полов можно использовать и обычный пенопласт. Наиболее часто такие утеплители для пола применяются при заливке плавающей стяжки.

Достоинства:

Низкая стоимость.
Простая укладка.
Хорошие теплоизоляционные качества.
Влагостойкость.

Минусы:

Он горючий.
Имеет плохие показатели звукоизоляции.
Служит сравнительно недолго — около 20 лет.
Листы материала хрупкие.

https://youtube.com/watch?v=hfrPG2pGGPw

Создание стяжки

Для системы теплого водяного пола самым разумным решением будет заливка стяжки из готовых гипсовых смесей с последующей укладкой на нее финишного покрытия.

Технология проведения работ следующая:

Подготовка основания. Лучше всего укладывать утеплитель на твердую поверхность, но плиты можно использовать и на сыпучих. Это может быть песок, керамзит, крошка и другие сухие наполнители. Если вы используете их, то хорошо утрамбуйте основание. Если у вас уже есть стяжка или деревянный пол, то заделайте все щели и выбоины на нем.
Грунтовка. Обязательно прогрунтуйте поверхность. Это улучшит свойства основания и его адгезию.
Укладка влагоизоляции. Некоторые мастера пропускают данный этап, но это в корне неверно. Гидроизоляцию создают из специальной мембраны или полиэтиленовой пленки в виде корытца с заходом на стены.
Укладка утеплителя. Его раскладывают по основанию и закрепляют для того, чтобы он не сдвигался в стороны. Плиты лучше всего укладывать кирпичиком (в шахматном порядке).
Пароизоляция. Сверху на утеплитель кладут пароизолирующую мембрану, сохраняющую его от точки росы.
Армирующая сетка. Используется обычная металлическая сеть с размерами ячеек 50 на 50 мм или 100 на 100 мм.
Укладка трубы. Пластиковая или металлическая труба раскладывается по поверхности выбранным способом. В стяжке не должно быть соединений — укладываются только цельные куски, а края выходят к коллектору.
Закрепление трубы. Ее пристегивают стяжками к решетке, надежно фиксируя от сдвигов.
Проверка герметичности. Перед тем как делать стяжку, рекомендуем вам проверить трубу под давлением. Воду сливать не нужно — она не позволит трубе смяться под слоем стяжки.
Заливка. Сверху на наш многослойный пирог заливают стяжку из цемента и песка или специальных готовых сухих смесей.

Перед тем как включить тепло, обязательно дождитесь полного высыхания слоя. Для гипсовых смесей это 5-7 дней, для цементных — до 30. Выбирайте качественный утеплитель под водяной теплый пол и приступайте к обустройству — в этом нет ничего сложного!

Преимущества и недостатки пенополистирола

Пенополистирол имеет свои плюсы и минусы, поэтому прежде чем делать выбор в пользу этого утеплителя, нужно знать его достоинства и недостатки. К преимуществам можно отнести высокие шумоподавляющие свойства, а также стойкость. Он не пропускает воду, не гниет и не подвергается грибкам.

Прослужить полистирол может очень долго, а в сравнении с другими утеплителями для теплых полов он считается бюджетным вариантом. Испортиться он способен только при критических температурах, которые бывают редко. Но его технические свойства имеют свои особенности.

Некоторые разновидности ППС могут возгораться, но пенополистирол для теплого пола экструдированный, а ему огонь не страшен. Наибольшую опасность для материала представляют механические повреждения плит. Но если укладывать экструдированный пенополистирол под теплый пол, он будет в безопасности. Рекомендуется производить укладку тепловой изоляции под стяжку, тогда в помещении будет лучше сохраняться тепло.

Утеплитель под различные основания

Теплый пол монтируется не только в квартирах, но и в частных домах. Некоторые утеплители для теплого водяного пола являются универсальными, другие больше подходят для конкретных ситуаций. Например, в некоторых жилищах теплоизоляцию приходится укладывать на грунт, в других на деревянные лаги. Для первого случая не подойдет тот, который хорошо впитывает влагу. Стоит рассмотреть общие случаи более подробно.

Плиты перекрытия

Бетонные плиты перекрытия чаще всего используются в квартирных или частных домах с подвалами. В новостройках они могут находиться без стяжки, поэтому потребуют дополнительного обслуживания. В силу наличия в плитах перекрытия металлической основы они очень хорошо проводят тепло. А это значит, что если на них произвести монтаж теплого пола, то его КПД будет низким. Именно поэтому перед началом работ наносится черновая стяжка. Некоторые мастера в качестве наполнителя для бетона используют керамзит. Он создает дополнительную воздушную прослойку, которая обеспечивает блокировку ухода тепла. Если снизу находится подвал или другое помещение, где может быть сырость, тогда под стяжку желательно уложить гидроизоляцию.

В качестве изолятора для теплого пола, который будет настилаться сверху подойдет любой из перечисленных утеплителей. Для чувствительных к влаге выполняется гидроизоляция черновой стяжки и самого изолятора сверху перед заливкой чистовой стяжки. Бетонные плиты хорошо выдерживают оказываемую нагрузку, поэтому проблем с толщиной стяжки возникнуть не должно.

Утепление на грунт

Бывают случаи, когда утепление приходится осуществлять прямо на грунт. Причиной тому может быть особая конструкция дома. Перед началом работ необходимо хорошо подготовить основу. Для этого потребуется углубиться до такого уровня, чтобы от нижней точки до верхней точки будущего пола было 50 см. Нижний слой грунта хорошо трамбуется. Если в нем есть излишек влаги, то необходимо высушить его. Сделать это можно постоянным проветриванием или использованием тепловых пушек.

Сверху на утрамбованный грунт укладывается подушка из гравия. Ее толщина должна быть не меньше 20 см. Он разравнивается и выводится примерно под уровень. Далее на 20 засыпается среднезернистый песок. Он максимально уплотняется и выводится под уровень. Следующим шагом укладывается гидроизоляция, которая будет препятствовать развитию грибка и чрезмерной теплоотдаче. На мембрану укладывается утеплитель. В этом случае лучше использовать пеноплекс. Он обладает отличной выносливостью на сжатие и не впитывает влагу. Лучше, если его толщина будет 10 см. На него устилается еще один слой гидроизоляции, потом армирующая сетка и производится укладка трубы теплого пола с последующей бетонной стяжкой.

Пол в деревянном доме

Утепление пола под водяной в деревянном доме имеет несколько вариантов. Если в доме есть черновой бетонный пол, то действовать можно как в случае с плитами перекрытия. Если под балками есть сухой насыпной утеплитель, тогда можно воспользоваться системой теплого пола с сухой стяжкой. В качестве утеплителя можно использовать экструдированный пенополистирол с бобышками. Но предварительно необходимо выровнять поверхность деревянного пола и уложить на него гидроизоляцию. Если потолки позволяют, то хорошо использовать утеплитель с толщиной в 10 см.

В случае когда дом стоит на свайном фундаменте, тогда потребуется хорошо утеплить подпол. Для этого производится демонтаж чистового пола и оценивается состояние лаг. Если на них уже появился грибок, то потребуется все соскрести и обработать антисептиком. Далее на нижний торец лаг набиваются доски, чтобы образовалась небольшая полость. В нее укладывается гидроизоляция, а сверху утеплитель. Использовать можно каменную вату или пенополистирол. Во втором случае при одинаковой толщине с минеральной ватой эффект будет лучше. Следующим шагом монтируется еще один слой гидроизоляции, а дальше система теплого пола с сухой стяжкой.

Утепление бетонного пола гранулами

Пенополистирол для теплого бетонного пола можно добавлять прямо в раствор и использовать для стяжки эту смесь. Эта интересная технология позволяет придать стяжке все положительные свойства ППС. Бетон не пропускает шум, а поверхность становится особенно теплой

Но большое количество шариков снижает прочность, поэтому важно соблюдать баланс при использовании этого способа

Технология приготовления бетонного раствора с гранулами:

Добавьте в цемент немного воды;

Начинайте мешать бетонный раствор;

Не прекращая помешивания, всыпьте пенополистирол;

Добейтесь однородной консистенции.

Количество гранул нужно определять самостоятельно, но рекомендуется использовать их минимум в 3 раза больше бетонного раствора, иначе теплопроводность полов будет низкой. Напольное покрытие выбирают относительно итоговой жесткости стяжки из бетона и шариков ППС.

Необходимость теплоизоляции

Теплоизоляция — это элементы конструкции, уменьшающие передачу тепла. Также термин может означать материалы для выполнения таких элементов или комплекс мероприятий по их устройству.

С развитием цивилизации, когда борьба за тепло перестала быть настолько острой, массивные очаги и русские печи сменились батареями центрального отопления, а на смену дерну, мху, войлоку и пакле пришли новые теплоизоляционные материалы. Однако и сейчас проблема сбережения тепла остается острой.

Причин несколько:
Чтобы обогреть сотни миллионов квадратных метров плохо утепленных жилищ необходимо тратить огромные деньги на топливо, да и запасы ископаемого его не бесконечны.
Во-вторых, в последнее время усилилось антропогенное воздействие на окружающую среду, прогрессирующее развитие «парникового эффекта», не в последнюю очередь вызванное выбросами от сжигания угля, нефти и прочих энергоносителей. Поэтому приходится искать новые эффективные материалы и способы теплоизоляции.

После введения новых строительных норм, ужесточивших требования по теплозащите, правильное применение качественной теплоизоляции стало насущной необходимостью. В строительстве сегодня используют современные теплоотражающие материалы и технологии, позволяющие сберечь тепло более эффективно.

Именно от нее зависят энергозатраты пола в работающем режиме и снижение теплопотерь до минимума.

Основной функцией теплоизоляции является:

Предотвращение потерь тепла через черновое покрытие пола. Теплоизоляция под электрический теплый пол обеспечивает равномерный нагрев всех элементов, с дальнейшей отдачей тепла напольному покрытию по всей поверхности. Так как происходит качественное распределение тепла, это значительно снижает энергозатраты

Она создает дополнительную звукоизоляцию, что особенно важно в многоквартирном доме. Если под полом находится неотапливаемое помещение или грунт, то теплоизоляция устраняет проникновение влаги и холода снизу

Если утеплитель под теплый пол электрический подобран и уложен правильно, то весь пирог напольного отопления превращается в закрытую термическую зону, в которой тепло распространяется в нужном направлении и равномерным потоком.

Уменьшение теплопотерь, экономия энергии, предупреждение появления плесени или грибка — важные задачи, которые решаются устройством теплоизоляции пола. В обычном доме через пол может уходить до двадцати процентов тепла, так как через недостаточно утепленные полы тепло уходит в грунт.

Устройство теплоизоляции позволяет не только уменьшить эти теплопотери, но также эффективнее использовать теплоемкость пола. Если пол имеет низкую температуру, тогда на его поверхности, в местах сопряжения полов и стен может конденсироваться влага.

А это может привести к появлению плесени и грибков, которые отрицательно воздействуют на строительные конструкции, а также на здоровье людей, находящихся в помещении.

Правильно спроектировав строение и выполнив теплоизоляцию пола, можно предупредить эти явления. Максимальной эффективности можно добиться, если дополнительно выполнить изоляцию и кольцевой балки, и цоколя, и подвальной стены.

Другими словами, хорошая теплоизоляция полов должна быть организована в помещениях, полы которых находятся близко к грунту или контактируют с наружным воздухом. Также теплоизоляция рекомендована для полов тех помещений, которые отделяют отапливаемые комнаты от неотапливаемых.

Так можно решить сразу три задача. Первая — уменьшить затраты на отопление, вторая — уменьшить загрязнения внешней среды и третья — создать в помещение комфортные условия для проживания людей.

Это интересно: Линолеум толщина защитного слоя (видео)

Теплоизоляция пола, как она выполняется

В классической версии тёплого пола слой теплоизоляции является основой для всего последующего монтажа. Перед началом работ выравнивается черновой пол, в качестве которого выступает поверхность межэтажного перекрытия. Для этого делается стяжка, после застывания которой сверху укладывается теплоизолятор для тёплого пола.

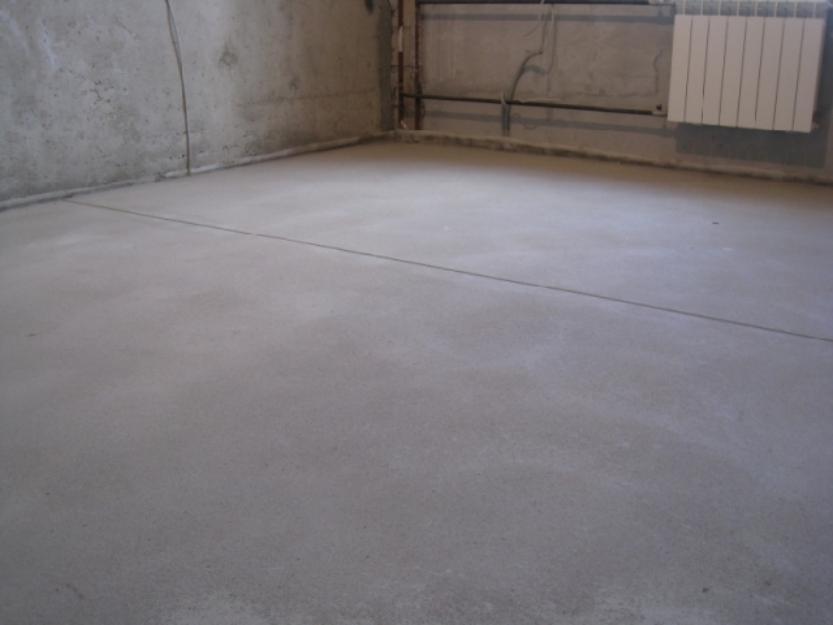

Бетонная стяжка — основание для укладки слоя теплоизоляционного материала

Здесь нужно особое внимание обратить на толщину слоя теплоизолятора. Если внизу, этажом ниже, находится холодное помещение, например, подвал или грунт, то слой утеплителя должен иметь не менее 5 сантиметров толщины

В тех случаях, когда ниже ничего подобного нет, то достаточно слоя теплоизоляции в два сантиметра.

Это необходимо для исключения потерь через стены тепла, в противном случае начнётся обогрев соседних помещений.

Теплоизоляционные материалы для тёплого пола могут быть использованы самые разные, главное требование, чтобы коэффициент теплопроводности был низким (0,05 Вт/кв. м) и незначительным влагопоглощением. В этом качестве часто применяют экструдированный пенополистирол, материалы из базальтового волокна, листовую пробку и т.п.

Укладка экструдированного пенополистирола

Когда теплоизолятор уложен, поверх него наносится стяжка, толщиной три-пять сантиметров. Она должна быть достаточно прочной, т.к. на ней выполняется непосредственно монтаж системы обогрева. Последняя в свою очередь сама в дальнейшем будет закрыта цементной стяжкой, сверху которой и уложат напольное покрытие.

Способы фиксации теплоносителя

Существует несколько способов фиксации теплоносителя.

Арматурная сетка и стяжки

Крепление труб осуществляется к арматурной сетке с ячейками 10 х 10 см с помощью пластиковых стяжек. По мере укладки трубы к сетке ее фиксируют пластиковыми стяжками, обрезая выступающие хвостики. Трубу при помощи пластиковых стяжек закрепляют через каждые 1–1,5 метра. При изгибе трубы на 90 градусов достаточно использовать пару пластиковых стяжек, при изгибе на 180 градусов используют три стяжки. К плюсам этого способа относятся простота и надежность, а также доступность пластиковых элементов. К минусам относится трудоемкость работ, вероятность повреждения труб об сетку, особенно если они выполнены из металлопластика, при хождении по полу. В месте соприкосновения трубы и сетки могут образовываться пустоты, что приведет к снижению теплоэффективности пола.

Фиксация труб к армирующей сетке стяжками

Арматурная сетка и пластиковые крепления

Производители предлагают специальные приспособления для фиксации труб к арматурной сетке. Благодаря фиксации сетки с помощью клипсы-крепления она и труба-теплоноситель приподнимаются над утеплителем. Это обеспечивает равномерное распределение стяжки под сеткой и под трубой. Тем самым сетка становится дополнительным армирующим слоем, а с поверхности трубы достигается максимальная теплоотдача.

Специальные пластиковые крепления

К плюсам такого способа фиксации теплоносителя относится:

дополнительное армирование стяжки;
отсутствие воздушных пустот и улучшенная теплоотдача;
быстрая и простая укладка труб;
меньше вероятность повреждения трубы.

К минусам относят более высокую стоимость креплений по сравнению с пластиковыми стяжками.

Пластиковые крепежи

Крепление трубы к пластиковым направляющим

Трубы можно фиксировать с помощью пластиковых направляющих, уложенных на гладкий пенополистирол. Длина их может быть разной, но чаще они имеют длину 50 см и вставляются друг в друга, закрепляясь на застежки. Таким способом они могут приобретать любой необходимый размер в зависимости от параметров помещения. Прежде чем фиксировать направляющие, необходимо заранее знать рисунок раскладки труб. Планки могут укладываться любым рисунком. Крепятся они к полистиролу П-образными пластиковыми скобами. Труба защелкивается жестко.

Из плюсов можно отметить быструю и удобную раскладку труб и их надежную фиксацию. Из минусов можно отметить сложность предварительной разметки и отсутствие дополнительного армирования стяжки.

Фиксация труб при помощи пластиковых направляющих

Укладка на пенополистирольные плиты с фиксацией

Плиты с бобышками требуют дополнительной фиксации. Бобышки играют роль направляющих, помогающих уложить трубу любым рисунком, а для их крепления используют якорные скобы. Их применяют и при креплении к фольгированному плоскому полистиролу.

Мат с бобышками

К плюсам относят распространенность таких крепежей и матов в строительных магазинах, бобышки защищают трубу от повреждений и позволяют облегчить процесс ее укладки. К минусам относится высокая стоимость плит и необходимость применять дополнительные средства фиксации труб.

Крепление с помощью пластиковых скоб

Мат с бобышками с фиксацией

Современные производители усовершенствовали пенополистирольные маты с бобышками, исправив их форму таким образом, чтобы они прочно удерживали трубы-теплоносители. Шаг укладки должен быть кратным 50 см. К плюсам относится надежная, прочная и удобная фиксация трубы. Такой мат одновременно является утеплителем и средством фиксации трубы. Перекрытие является жестким и под действием нагрузок не проминается, труба надежно защищена от повреждений. Помимо этого такой мат является отличным сочетанием цены, удобства и надежности. К минусам относится высокая стоимость плит.

Усовершенствованные бобышки надежно фиксируют трубу

Крепление на липучку

Новинка – крепление труб на липучку. Фиксация происходит за счет надежного сцепления ленты, обматывающей трубу и ворсистого основания. При укладке труба крепко прилипает к утеплителю. К плюсам относится скорость монтажа, удобство укладки и фиксации, отсутствие необходимости применять дополнительные средства крепления. Из минусов отмечают отсутствие разметки, что усложняет укладку. Есть предположение, что возможен сдвиг труб при хождении по полу.

Трубы с липучкой

Основные требования к утеплителям

Полы в квартире или в помещениях здания общественного назначения должны быть устойчивы к влаге, пожаробезопасны, экологичными и безвредными для здоровья людей.

Эти требования касаются всех элементов конструкции пола, в том числе, и теплоизоляционного слоя, характеристики которого напрямую зависят от характеристик выбранного утеплителя.

Кроме перечисленных требований, обращаем внимание на способность теплоизоляционных материалов предоставить нам возможность соблюсти технологию укладки пола. Проще говоря, утеплители для пола должны быть удобными и простыми в укладке, они должны образовать ровную горизонтальную плоскость, не требующую приложения дополнительных усилий для ее выравнивания

Проще говоря, утеплители для пола должны быть удобными и простыми в укладке, они должны образовать ровную горизонтальную плоскость, не требующую приложения дополнительных усилий для ее выравнивания.

Типы утеплителей для теплого пола

В общей системе утеплитель для теплого пола выполняет несколько функций. Он не допускает лишних теплопотерь, обеспечивает равномерное распределение тепла. Кроме того, любой материал становится дополнительным шумобарьером.

При просмотре вариантов важно учитывать ключевые особенности теплоизоляции полов с подогревом:

низкий коэффициент теплопроводности;
сопротивляемость динамическим и статическим нагрузкам, которые будут возникать в процессе эксплуатации;
стабильность формы;
длительный срок эксплуатации.

Кроме того, теплоизоляция для теплого пола должна быть огнестойкая и безопасная.

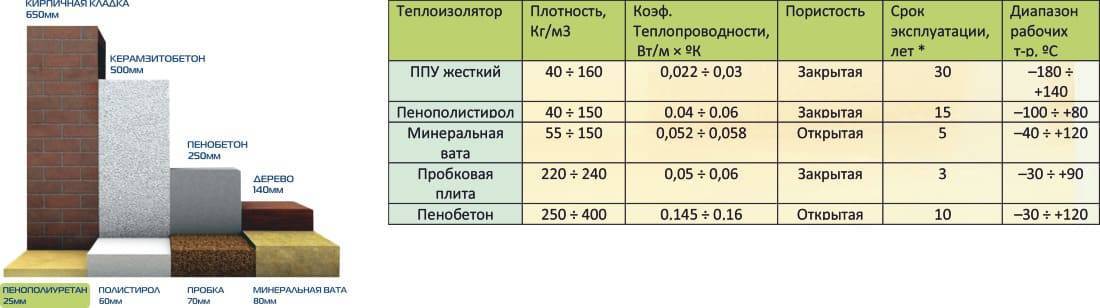

Производители предлагают широкий ассортимент утеплителей, которые отличаются структурой, толщиной и характеристиками. При выборе следует учитывать особенности помещения, где обустраивается система теплого пола, возможное увеличение высоты конструкции, характеристики теплоизоляции.

Утеплитель Показатели	Пенополистирол	Минвата фольгиров	Пробка	Пенофол	Лавсановая пленка
Теплопроводность, Вт/м·К	0,0336-0,035	0,035-0,045	0,036-0,042	0,037 — 0,052	0,031-0,037
Влагопоглощение %	0,2-0,4	0,1-0,2	1	0,35-0,7	0,1-0,2
Паропроницаемость, мг/м·ч·Па	0.05	0,49-0,60	0,2-0,6	0.001	0.001
Горючесть, класс	Г1-Г4	НГ	Г1	Г1	Г1
Срок службы, лет	50-100	более 50 лет		20-25
Диапазон рабочих температур, °С	-50 – +85	от -200 до +700	от -200 до +130	от -40 до +95	-60 — +100
Коэффициент звукопоглощения, %		85-90			52
Шумопоглощение, дБ	23-28		10-12 для черной, 16-20 для белой	20-32

Особенности теплого пола электрического типа

Общеизвестный факт из основ физики: теплый воздух в помещении стремится подняться к верху, в то же время внизу он остается холодным. Такие перепады негативно сказываются на самочувствии человека. Можно получить простудное заболевание, возникает чувство дискомфорта. Здоровым тело будет только тогда, когда ноги будут в тепле.

Монтаж электрического теплого пола способствует равномерному распределению тепла, правильному теплообмену и созданию необходимого микроклимата в помещении. Технология создания несложная, хорошо отработанная компаниями, специализирующими на услуге по монтажу теплых полов. Она применяется для любых типов помещений. Такой пол в эксплуатации безопасен и не требует ухода в процессе работы системы.

При создании электрического теплого пола необходимо придерживаться 5 обязательных условий:

он должен занимать не менее 70% площади помещения, в котором он устанавливается;
нужно использовать при обустройстве резистивный одно,- лучше двухжильный нагревательный кабель, обязательно экранированный, пленку инфракрасную или специальные электрические маты;
должен быть выбран качественный утеплитель и грамотно уложен;
стяжку необходимо выполнять обязательно песчано-цементную с соблюдением необходимой пропорции, она должна быть толщиной не более 50 мм;
в качестве финишного покрытия пола после монтажа электрической системы можно использовать плитку керамическую, камни натуральные и искусственные, ламинат, ковролин, паркет и другие материалы, которые будут соответствовать установленной электрической системе.
