Единицы измерения тепловой энергии отопления

Порядок вычислений при расчете потребляемого тепла

При отсутствии такого устройства, как счетчик на горячую воду, формула расчета тепла на отопление должна быть следующей: Q = V * (T1 – T2) / 1000. переменные в данном случае отображают такие значения, как:

Q в данном случае — это общий объем энергии тепла;
V – показатель потребления горячей воды, который измеряется либо в тоннах, либо в кубических метрах;
T1 – температурный параметр горячей воды (измеряется в привычных градусах Цельсия). В данном случае более уместно будет брать в расчет ту температуру, которая характерна для определенного рабочего давления. Этот показатель имеет специальное название – энтальпия. Но в случае отсутствия требуемого датчика можно принять за основу ту температуру, которая будет максимально приближена к энтальпии. Как правило, ее средний показатель варьируется в пределах от 60 до 65°C;
T2 в этой формуле – температурный показатель холодной воды, который также измеряется в градусах Цельсия. Ввиду того, что попасть к трубопроводу с холодной водой весьма проблематично, подобные значения определяются постоянными величинами, которые отличаются в зависимости от погодных условий за пределами жилища. К примеру, в зимнее время года, то есть в самый разгар отопительного сезона, эта величина составляет 5°C, а летом, когда отопительный контур отключен – 15°C;
1000 – это обычный коэффициент, при помощи которого можно получить результат в гигакалориях, что более точно, а не в обычных калориях.

Расчет гкал на отопление в закрытой системе, которая является более удобной для эксплуатации, должен проходить несколько иным образом. Формула расчета отопления помещения с закрытой системой является следующей: Q = ((V1 * (T1 – T)) — (V2 * (T2 – T))) / 1000.

Q – все тот же объем тепловой энергии;
V1 – это параметр расхода теплоносителя в подающей трубе (источником тепла может выступать как обычная вода, так и водяной пар);
V2 – объем расхода воды в трубопроводе отвода;
T1 – температурное значение в трубе подачи теплоносителя;
T2 – показатель температуры на выходе;
T – температурный параметр холодной воды.

Можно сказать, что расчет теплоэнергии на отопление в данном случае зависит от двух значений: первое из них отображает поступившее в систему тепло, измеряемое в калориях, а второе – тепловой параметр при отводе теплоносителя по обратному трубопроводу.

Как люди используют тепловую энергию недр Земли?

Поэтому тепло в недрах земли сохраняется даже в зимнее время и это тепло можно использовать для обогрева зданий. Для этого потребуется сделать скважину и приобрести специальный тепловой насос. Тепловой насос, установленный в доме, преобразует энергию грунта, воды, а также воздуха в тепло, которым и отапливается дом.

https://ru.uzvisit.com/1444-thermal-energy
https://10i5.ru/raznoe/chto-takoe-teplovaya-energiya.html
https://novoe-info.ru/chto-takoe-teplovaya-energiya/
https://MadEnergy.ru/stati/teplovaya-energiya-edinicy-izmereniya-i-ix-pravilnoe-ispolzovanie.html
https://fizi4ka.ru/fizika-s-formulami/glava-15-teplovaja-jenergija-i-rabota-nachala-termodinamiki.html
https://RosSchet.ru/articles/pochemu_v_raschetakh_tepla_ispolzuyutsya_gkal_i_kvt/

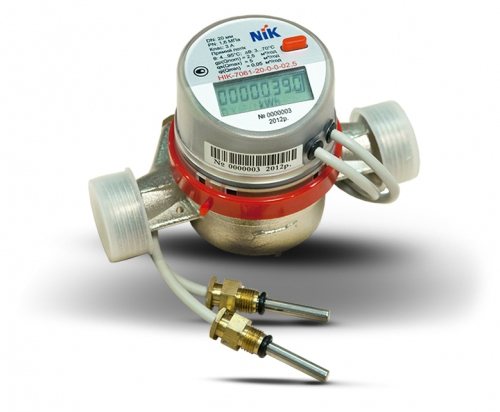

Учетные приборы для домов и квартир

Специальный прибор позволяет точно подсчитывать тарифы за водоснабжение, электричество, газ и тепло. Пользователям разрешается устанавливать теплосчетчик для фиксации расходов тепловой энергии. Устройство производит измерение в Гкал/ч, кВт/ч и кДж/ч. На сегодняшний день популярны.

Крыльчатые счетчики

Крыльчатый счетчик эффективно работает при температуре ниже 22 градусов Счетчик имеет вид механизма с перпендикулярным расположением оси вращения. Модель характеризуется низкой чувствительностью, что позволяет точно измерять тепловые затраты. Регуляторы подходят для помещений с хорошей теплоизоляцией, температурными показателями в +26 градусов. Крыльчатый аппарат при функциях корректировки температуры до +22 градусов считает минимум Гкал.

Преимущества:

недорогая стоимость;
запитка от батареек;
простота использования;
точность замеров.

Минусы:

риск поломок вследствие гидроудара;
быстрый износ механизма;
повышение давления в системе;
при заклинивании крыльчатки водопоток не пропускается.

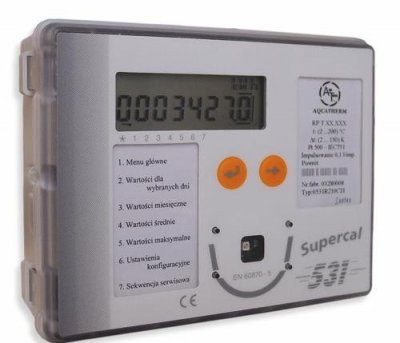

Приборы с регистраторами скачков

Электронные приборы стоят дороже, но точнее считают гигакалории Импульсный аппарат производит удаленное снятие показаний с 2-16 каналов, поэтому подходит для частного или многоквартирного дома. Учет и передача данных производится на ЖК-монитор, через разъемный интерфейс, на ноутбук или компьютер при помощи сетевого кабеля, через GSM-сеть.

Сценарий, по которому нужно измерить показания, задает пользователь. Ультразвуковые приборы могут подключаться к системе водо-, газоснабжения, являются частью АСКУЭ или совмещаются с системой «умный дом».

Преимущества:

множество вариантов для общедомовых и частных измерений;
возможность интеграции в несколько учетных систем;
прочность за счет отсутствия подвижных узлов;
красивый внешний вид и компактность;
защита от пыли и влаги – счетчик можно поставить на кухне или на улице;
прочный корпус;
функции самодиагностики неполадок;
обширная коммуникация;
выполнение со съемным вычислительным блоком или без него;
период между проверками – 6 лет, между заменами – 10 лет.

Минусы:

высокая стоимость;
коммуникационные возможности зависят от специфики выхода;
затраты на приобретение расходомеров, датчиков давления, модулей ДУ для приборов базовой комплектации.

в чем измеряют количество теплоты?

Теплота — это энергия, передаваемая при теплообмене, поэтому она измеряется в тех же единицах, как и энергия, например в системе СИ в Джоулях. Также используются калории (1кал = 4,19 Дж).

вильям Искусственный Интеллект (210540) 4 года назад

Газовое оборудование Версия для печати

Газовое оборудование Информация Приложения Единицы физических величин, физико-химические понятия, соотношения, состав и характеристики газов

Единицы измерения температуры и количества тепла

Основной единицей измерения температуры был градус Международной температурной шкалы, практически соответствующий градусу Цельсия. Эта величина равна 1/100 температурного интервала между 0 и 100 °С, т. е. между температурами плавления льда и кипения воды при давлении 760 мм рт. ст.

Абсолютной температурой называется температура, отсчитываемая от абсолютного нуля, т. е. от –273,16 °С, и измеряемая в градусах Кельвина (°К). Градус Кельвина по величине не отличается от градуса Цельсия. Поэтому абсолютная температура выражается в градусах стоградусной шкалы следующим образом:

Т, °К = t, °С + 273,16

В системе СИ единицей измерения температуры установлен градус Кельвина. Допускается для выражения практических результатов измерений температуры применение градуса Цельсия наряду с градусом Кельвина, в зависимости от начала отсчета (положения нуля) по шкале.

Пример: 250±5 °С = 523,16±5 °К.

В системе СИ работа, энергия и количество теплоты измеряются в джоулях (Дж). Иногда применяют более крупную и удобную для практических целей единицу — килоджоуль (кДж). равный 1000 Дж. За единицу работы в СИ принимают работу, совершаемую силой в 1 Н на перемещении в 1 м. Энергия — физическая величина, показывающая, какую работу может совершить тело.

В качестве внесистемных тепловых единиц допускается применение калории и килокалории. Калория — это количество тепла, необходимого для нагрева 1 г воды на 1 °С (от 19,5 до 20,5 °С).

1 кал (калория) = 4,1868 Дж

1 ккал (килокалория) = 1000 кал = 4186,8 Дж = 4,187 кДж

1 Мкал (мегакалория) = 106 кал = 4,1868 МДж

1 Гкал (гигакалория) = 109 кал = 4186,8 МДж.

Для сравнения при оценке топлива применяется так называемое условное тепло, теплота сгорания которого для расчета принимается условно равной 7 Мкал/кг или 7 Гкал/т. В таких случаях говорят соответственно об 1 кг или 1 т условного топлива (т. у. т.).

1 ГДж равен 4 Гкал, что в электрическом эквиваленте равняется 3400 миллионов кВт на час

Это что? Все поперепутано. 1 кал=4.19 дж, 1 Гкал=4,19 Гдж, а у вас все наоборот. И дальше все в том же духе.

Как вам статья?

Мне нравитсяНе нравится

Для чего это необходимо

Все весьма легко: гигакалории употребляются в расчетах за тепло. Зная, сколько тепловой энергии осталось в здании, потребителя возможно выставить в полной мере конкретный счет. Для сравнения — при работе центрального отопления без счетчика счет выставляется по площади отапливаемого помещения.

Наличие теплосчетчика подразумевает горизонтальную последовательную либо коллекторную разводку труб отопления: в квартиру заведены отводы стояков подачи и обратки; конфигурация внутриквартирной системы определяется обладателем. Такая схема характерна для новостроек и, среди другого, разрешает гибко регулировать расход тепла, выбирая между экономией и комфортом.

Как осуществляется регулировка?

Дросселированием самих отопительных устройств. Дроссель разрешает сократить проходимость радиатора, снизив его температуру и затраты тепла.
Установкой неспециализированного термостата на обратном трубопроводе. Расход теплоносителя будет определяться температурой в помещении: при охлаждении воздуха он будет возрастать, при нагреве — уменьшаться.

Обладателю коттеджа занимательна в первую очередь цена гигакалории тепла, взятой из различных источников. Мы разрешим себе привести примерные значения для Новосибирской области для тарифов и расценок 2013 года.

Источник тепла	Цена гигакалории с учетом транспортных затрат и КПД отопительной установки, рубли
Газ	501
Каменный уголь	520
Пеллеты (гранулированные опилки)	1754
Электричество	4230
Сжиженный газ	3225
ДТ	3268

Для сравнения: центральное отопления на момент сбора статистических данных обходилось в 1467 рублей за гигакалорию.

Иные способы вычислений объема тепла

Рассчитать количества поступающего в отопительную систему тепла можно и другими способами.

Формула расчета за отопление в данном случае может несколько отличаться от вышеупомянутой и иметь два варианта:

Q = ((V1 * (T1 — T2)) + (V1 — V2) * (T2 – T)) / 1000.
Q = ((V2 * (T1 — T2)) + (V1 — V2) * (T1 – T)) / 1000.

Все значения переменных в этих формулах являются теми же, что и ранее.

Исходя из этого, можно с уверенностью сказать, что расчет киловатт отопления вполне можно выполнить своими собственными силами. Однако не стоит забывать о консультации со специальными организациями, ответственными за подачу тепла в жилища, поскольку их принципы и система расчетов могут быть абсолютно другими и состоять из совершенного иного комплекса мероприятий.

Решившись конструировать в частном доме систему так называемого «теплого пола», нужно быть готовым к тому, что процедура расчета объема тепла будет значительно сложнее, так как в данном случае следует учитывать не только особенности отопительного контура, но и предусмотреть параметры электрической сети, от которой и будет подогреваться пол. При этом и организации, отвечающие за контроль над такими монтажными работами, будут совершенно иными.

Многие хозяева зачастую сталкиваются с проблемой, связанной с переводом нужного количества килокалорий в киловатты, что обусловлено использованием многими вспомогательными пособиями измерительных единиц в международной системе, называемой «Си». Здесь требуется запомнить, что коэффициент, переводящий килокалории в киловатты, будет составлять 850, то есть, говоря более простым языком, 1 кВт – это 850 ккал. Такой порядок расчетов значительно проще, поскольку высчитать нужный объем гигакалорий не составит труда – приставка «гига» означает «миллион», следовательно, 1 гигакалория – 1 миллион калорий.

Для того чтобы избежать ошибок в вычислениях, важно помнить, что абсолютно все современные тепловые счетчики имеют некоторую погрешность, при этом зачастую в допустимых пределах. Расчет такой погрешности также можно выполнить самостоятельно, воспользовавшись следующей формулой: R = (V1 — V2) / (V1+V2) * 100, где R – погрешность общедомового счетчика на отопление

V1 и V2 – это уже упомянутые выше параметры расхода воды в системе, а 100 – коэффициент, отвечающий за перевод полученного значения в проценты. В соответствии с эксплуатационными нормами максимально допустимая погрешность может составлять 2%, но обычно этот показатель в современных приборах не превышает 1%.

Учетные приборы для домов и квартир

Специальное устройство позволяет точно рассчитать тарифы на воду, электроэнергию, газ и тепло. Пользователям разрешено устанавливать теплосчетчик для учета потребления тепловой энергии. Единица измеряется в Гкал/ч, кВтч и кДж/ч. Популярны сегодня.

Крыльчатые счетчики

Счетчик крыльев эффективно работает при температуре ниже 22 градусов

Счетчик имеет вид механизма с перпендикулярным расположением оси вращения. Модель характеризуется низкой чувствительностью, что позволяет точно измерять затраты на отопление. Регуляторы подходят для помещений с хорошей теплоизоляцией, температурными показателями +26 градусов. Аппарат крыла, с функциями регулировки температуры до +22 градусов, оценивает минимальную Гкал.

Преимущества:

разумная цена;
батарея заряжена;
простота использования;
точность измерения.

Минусы:

риск получения травмы из-за гидравлического удара;
быстрый износ механизма;
повышение давления в системе;
при заклинивании крыльчатки поток воды не проходит.

Приборы с регистраторами скачков

Электронные блоки дороже, но гигакалории точнее

Импульсный блок выдает дистанционные показания с 2-16 каналов, поэтому подходит для частного или многоквартирного дома. Учет и передача данных осуществляется на ЖК-экран, через съемный интерфейс, на ноутбук или компьютер по сетевому кабелю, по сети GSM.

Сценарий, по которому должны измеряться показания, задается пользователем. Ультразвуковые приборы могут подключаться к системам водоснабжения и газоснабжения, входить в состав АСКУЭ или объединяться с системой «умный дом».

Преимущества:

множество вариантов общедомовых и частных обмеров;
возможность интеграции в несколько учетных систем;
прочность за счет отсутствия движущихся частей;
красивый внешний вид и компактность;
защита от пыли и влаги – стойку можно разместить на кухне или на улице;
прочная материя;
функции самодиагностики неисправностей;
всестороннее общение;
вариант со съемным блоком данных или без него;
межсервисный интервал 6 лет, между заменами 10 лет.

Минусы:

высокая цена;
коммуникационные возможности зависят от характеристик выхода;
затраты на приобретение расходомеров, датчиков давления, модулей дистанционного управления базовым оборудованием.

Ориентируемся на объем жилья – используем нормативы СниП

Рассчитывая отопительное оборудование для квартир, можно ориентироваться на нормы СНиП. Строительные нормы и правила определяют, сколько тепловой энергии понадобится, чтобы нагреть 1 м3 воздуха в зданиях типовой постройки. Такой способ называют расчетом по объему. В СНиП приводятся такие нормы расхода тепловой энергии: для панельного дома – 41 Вт, для кирпичного – 34 Вт. Расчет простой: объем квартиры умножаем на норму расхода теплоэнергии.

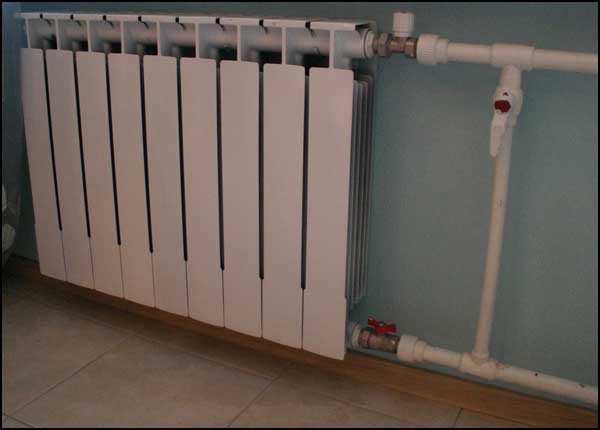

Система отопления

Приводим пример. Квартира в кирпичном доме площадью 96 кв.м., высота потолков – 2,7 м. Узнаем объем – 96×2,7=259,2 м3. Умножаем на норму – 259,2×34=8812,8 Вт. Переводим в киловатты, получаем 8,8. Для панельного дома расчеты проводим аналогично – 259,2×41=10672,2 Вт или 10,6 киловатт

В теплотехнике округление проводят в большую сторону, но, если принять во внимание энергосберегающие пакеты на окнах, то можно округлить и в меньшую

Полученные данные о мощности оборудования являются исходными. Для более точного результата понадобится коррекция, но для квартир она осуществляется по другим параметрам. Первым делом учитывается наличие неотапливаемого помещения или его отсутствие:

если этажом выше или ниже располагается отапливаемая квартира, применяем поправку 0,7;
если такая квартира не отапливается, ничего не меняем;
если под квартирой подвал или над ней чердак – поправка равна 0,9.

Учитываем также количество наружных стен в квартире. Если на улицу выходит одна стена, применяем поправку 1,1, две –1,2, три – 1,3. Методику расчета мощности котла по объему можно применить и для частных кирпичных домов.

Итак, рассчитать необходимую мощность отопительного котла можно двумя способами: по общей площади и по объему. В принципе, полученными данными можно пользоваться, если дом среднестатистический, умножив их на 1,5. Но если существуют значительные отклонения от средних параметров в климатической зоне, высоте потолков, утеплении, лучше провести коррекцию данных, потому что первоначальный результат может значительно отличаться от окончательного.

Сколько Гкал в 1 кубометре горячей воды

Получив итоговую распечатку показаний счетчика тепла любознательный человек разумеется начинает ее анализировать. Ведь желание сэкономить естественно при сегодняшних условиях жизни. Первой вопрос который волнует жильцов — сколько Гкал в 1 кубометре горячей воды.

Если речь идет о горячей воде, вопрос правомерный – получил заплати. Здесь все довольно просто. 1 Гкал это как раз то количество теплоты которое необходимо для нагрева 1000 м3 (правильно 1000 тонн) воды на 1 градус. Следовательно 1/1000=0,001 или в 1 кубометре горячей воды 0,001 Гкал.

К этой величине при расчете за горячую воду добавляются еще общедомовые потери.

Что такое потери тепла можете прочитать здесь, вкратце — общедомовые потери вызваны тем, что пока вода дойдет до Вашей квартиры, она неизбежно немного остынет по дороге, но так как тепловые сети – трубы по которым идет вода принадлежат всем, всем вместе за эти потери и платить.

Особенно сильно дорожает горячая вода в тех домах, где она циркулирует для того чтобы не остывала по полотенцесушителям ванных комнат. Потери тепло здесь достигают 35%, но по сути дела они тратятся на обогрев ванных комнат и правильнее их было бы относить на отопление.

Но счетчику тепла это неведомо, он лишь считает то, что через него прошло.

https://www.youtube.com/watch?v=PGwAEjGmBAM

Для чего летом греть ванные, мы можем с вами только обсуждать, СНиПы мы не изменим, а тем более уже существующую разводку труб.

Полотенце сушители выбрасывать нельзя, иначе циркуляция воды остановится во всех квартирах выше и ниже Вас, и при этом, для того чтобы из крана пошла горячая воды ее придется долго сливать, потеряете еще больше на стоимости воды, практически не выиграв ничего на тепле – оно уйдет с теплой водой, пока доберетесь до горячей.Теперь перейдем к стоимости 1 кубометра горячей воды для отопления. С количеством тепла, которое несет в себе горячая вода естественно и здесь ни чего не меняется. Только вот способ сравнения или вычисления, которым пользуются многие не верен. В чем ошибка при расчете стоимости 1 кубометра горячей воды затраченной на отопление разберем на примере.

Анализ распечатки и ответ на вопрос — сколько Гкал в 1 кубометре горячей воды?

Попробуем проанализировать распечатку показаний счетчика тепла глазами потребителя. Как считает обычный потребитель: данные из колонки Qо делит на данные из колонки V1, т.е Гкал на кубометры в итоге получается некая величина, у нас например 0,00209.

Эти данные сравнивают с соседями — у кого дешевле? Особенно большой негатив при таких расчетах бываю у тех кто установил погодозависимую автоматику. Данные у них зашкаливают.

Хотя в итогах тепла меньше, но значит их обманывают? Платить то за куб воды стали больше! Зачем тратились, часть экономии украли!

А ответ на их вопрос очень прост. Вернемся немного назад. 1 Гкал это как раз то количество теплоты которое необходимо для нагрева 1000 м3 (правильно 1000 тонн) воды на 1 градус.

Я не зря сделал пометку «тонн», вода при разной температуре (энтальпии) и давлении имеет разную плотность, при нагреве она расширяется и ее становится больше, после того, как она обошла ваши квартиры и остыла, объем воды за счет остывания уменьшился, но в тоннах он будет тот же. На распечатке если смотреть колонки М1 и М2 это хорошо видно.

Некоторая разница здесь вызвана погрешностью приборов, в соответствии с правилами учета тепла погрешность может достигать на одном расходомере 2%.

Также небольшая погрешность вызывается тем, что давление на узлах учета в домах потребляющих тепла менее 0,5 Гкал в час, может не измеряться, а программироваться по фактическому давлению в ИТП, поскольку давление влияет на общий учет незначительно, примерно на 0,1% общей точности измерения тепловой энергии. И главная ошибка — градусы или в данных расчетах разница температур между подающим и обратным трубопроводом, колонка dt (обведена синим) о которой забыли совсем.

Как правильно посчитать сколько Гкал в 1 кубометре горячей воды?

Правильно необходимо считать так, смотрите колонки обведенные синим. Qо / М1/ dt или 84,082 / 7375,03 / 11,46 = 0,0009948 или это и есть 0,001 Гкал в 1 кубометре воды, как видите это величина неизменна для всех. А вот за счет чего экономит погодозависимая автоматика и как она устроена читайте на сайте в следующих статьях.

Парамонов Ю.О. Ростов-на-Дону. 2013-17г. Эксклюзивно для ООО «Энергостром»

Что еще почитать по теме:

Другие способы определения количества тепла

Добавим, что также существуют и другие способы, при помощи которых можно рассчитать объем тепла, которое поступает в систему отопления. В данном случае формула не только несколько отличается от приведенных ниже, но и имеет несколько вариаций.

Что же касается значений переменных, то они здесь те же, что и в предыдущем пункте данной статьи. На основании всего этого можно сделать уверенный вывод, что рассчитать тепло на отопление вполне можно своим силами. Однако при этом не стоит забывать о консультации со специализированными организациями, которые ответственны за обеспечение жилья теплом, так как их методы и принципы произведения расчетов могут отличаться, причем существенно, а процедура может состоять из другого комплекса мер.

Если же вы намереваетесь обустроить систему «теплого пола», то подготовьтесь к тому, что процесс расчета будет более сложным, поскольку здесь учитываются не только особенности контура отопления, но и характеристик электрической сети, которая, собственно, и будет подогревать пол. Более того, организации, которые занимаются установкой подобного рода оборудования, также будут другими.

Обратите внимание! Люди нередко сталкиваются с проблемой, когда калории следует переводить в киловатты, что объясняется использованием во многих специализированных пособиях единицы измерения, которая в международной системе называется «Си». >. В таких случаях необходимо помнить, что коэффициент, благодаря которому килокалории будут переведены в киловатты, равен 850

Если же говорить более простым языком, то один киловатт – это 850 килокалорий. Данный вариант расчета более просто, чем приведенные выше, так как определить значение в гигакалориях можно за несколько секунд, поскольку Гкал, как уже отмечалось ранее, это миллион калорий

В таких случаях необходимо помнить, что коэффициент, благодаря которому килокалории будут переведены в киловатты, равен 850. Если же говорить более простым языком, то один киловатт – это 850 килокалорий. Данный вариант расчета более просто, чем приведенные выше, так как определить значение в гигакалориях можно за несколько секунд, поскольку Гкал, как уже отмечалось ранее, это миллион калорий.

Дабы избежать возможных ошибок, не стоит забывать и о том, что практически все современные тепловые счетчики работают с некоторой погрешностью, пусть и в пределах допустимого. Такую погрешность также можно рассчитать собственноручно, для чего необходимо использовать следующую формулу:

Традиционно, теперь выясняем, что же обозначает каждое из этих переменных значений.

1. V1 – это расход рабочей жидкости в трубопроводе подачи.

2. V2 – аналогичный показатель, но уже в трубопроводе «обратки».

3. 100 – это число, посредством которого значение переводится в проценты.

4. Наконец, Е – это погрешность учетного устройства.

Согласно эксплуатационным требованиям и нормам, предельно допустимая погрешность не должна превышать 2 процентов, хотя в большинстве счетчиков она составляет где-то 1 процент.

В итоге отметим, что правильно произведенный расчет Гкал на отопление позволяет значительно сэкономить средства, затрачиваемые на обогрев помещения. На первый взгляд, процедура эта достаточно сложна, но – и вы в этом убедились лично – при наличии хорошей инструкции ничего трудного в ней нет.
