Принцип работы вакуумного насоса
Вакуумный насос создает разряжение, за счет чего температура кипения воды снижается и становится ниже температуры воздуха в окружающей среде. Таким образом, оставшаяся в трубопроводе вода испаряется и легко выводится вместе с остатками воздуха.
Очень часто специалисты, занимающиеся сервисным обслуживанием сплит-систем, отказываются делать вакуумирование, ссылаясь на то, что для данной процедуры требуется специальное оборудование и очень много времени. Они настаивают, что удалить влагу и лишний воздух можно при помощи продувания фреоном, который находится во внешнем блоке кондиционера. К сожалению, такой метод не позволяет полностью удалить остатки воздуха и влаги из сплит-системы, немного все равно останется. Еще один недостаток процедуры продувки фреоном – уменьшение количества хладагента в системе. А это уже причины для появления дефектов в работе устройства, снижения эффективности и угрозы поломки оборудования.

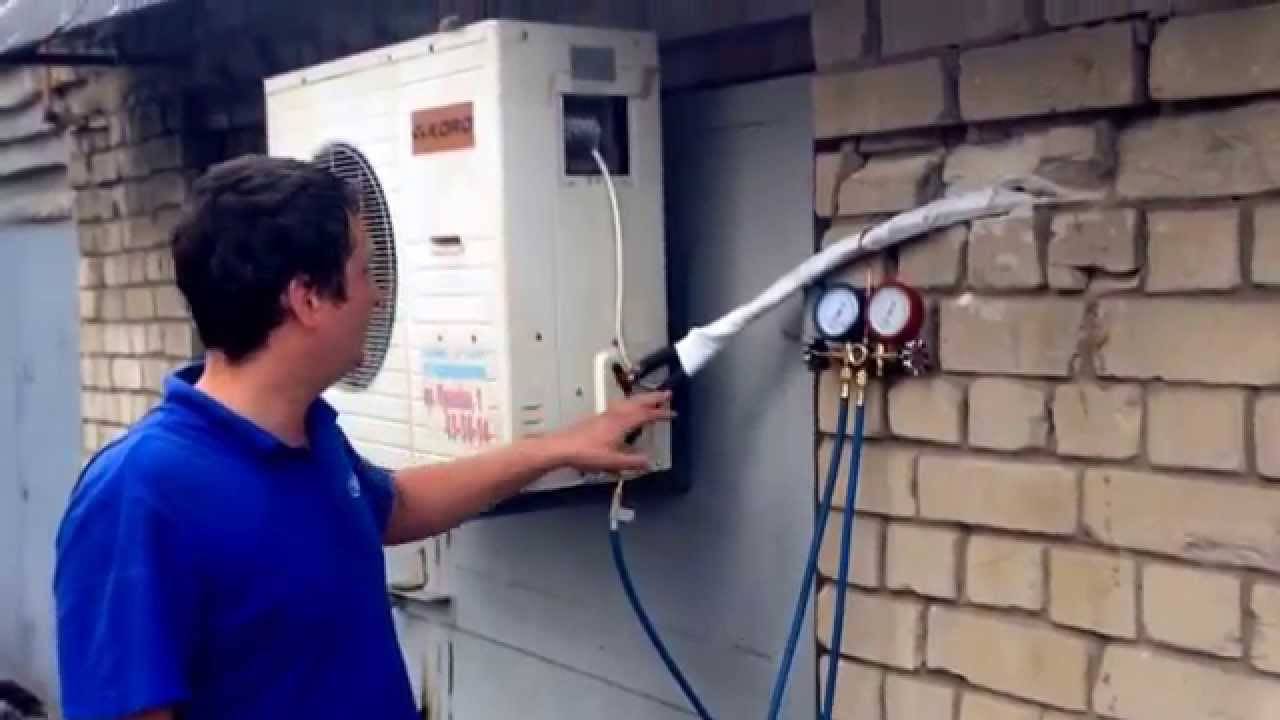

Специалисты по ремонту кондиционеров, которые практикуют процедуру вакуумирования, при проведении работ применяют манометрический коллектор с набором шлангов и манометрами. Но они не учитывают того, что обычный манометр не отображает все процессы, которые происходят во время процедуры вакуумирования.

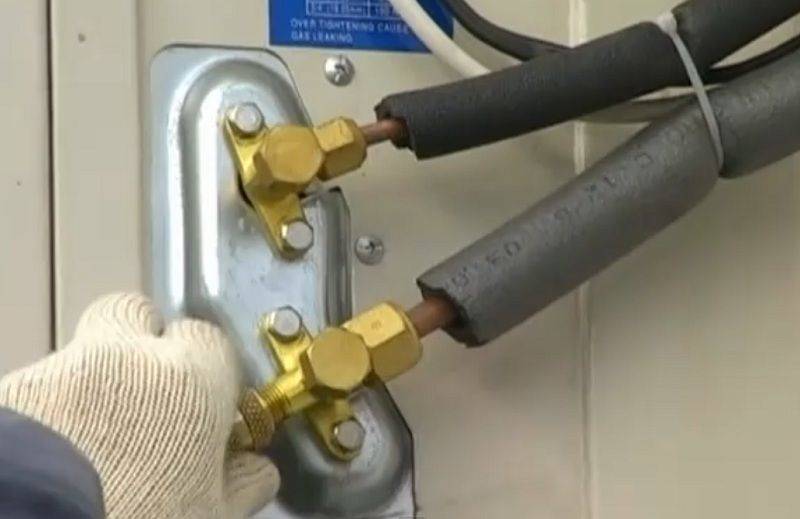

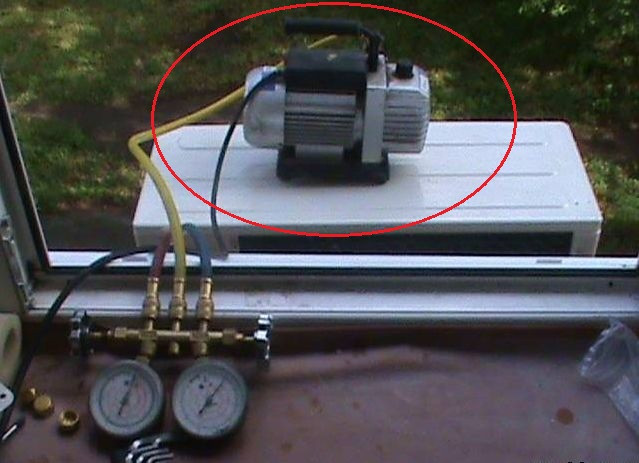

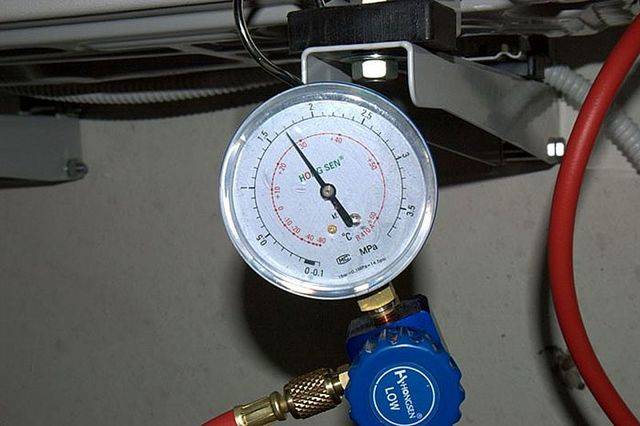

Для получения более точных результатов лучше использовать вакуумметр. Он покажет не только то, насколько эффективно протекает процесс вакуумирования, но и момент, когда система будет готова к заправке хладагентом. Производя самостоятельное вакуумирование кондиционера, следите, чтобы стрелка вакуумметра плавно двигалась по шкале к цифре «0». По достижении стрелкой отметки «0» необходимо закрутить вентиль и отключить вакуумный насос
При этом важно следить за отклонениями стрелки вакуумметра еще в течение получаса после проведения процедуры
Нюансы проведения вакуумирования
Вакуумирование сплит-системы не всегда проходит без проблем. Так, показания давления может скакать. Такие резкие и частые изменения указывают на потерю герметичности. Значит, постоянные скачки – это признак пробоины, плохо закрученной гайки шланга и др. Лучший метод диагностики – мыльный раствор. Этот старый, но до сих пор действенный метод, внешне покажет проблемную зону. Если в каком-то месте появились пузырьки, то необходимо подключить этот элемент заново, или просто подтянуть гайку ключом.
Чаще всего, все проблемы с вакуумированием, связаны с нарушениями соединений. Так, гайки могут быть недотянуты или перетянуты. Не исключен вариант того, что резьба может быть сорванной.
Этот вариант требует дополнительных действий со стороны мастера. Подключают коллектор к клапану для дозаправки фреона, включают кондиционер и перекрывают вентиль на тонкой трубе. Как только показатели на манометре начнут уменьшаться, следует перекрыть и соседний вентиль. После этого можно выключать кондиционер и отключать остальное оборудование.
После проведения дополнительных операций по перекачке хладагента, необходимо заново провести вакуумирование. Сам процесс удаления воздуха и влаги несложен, если его производить самостоятельно. Только есть один минус. Если вдруг что-то пойдет не по плану и не будут проведены определенные меры по защите устройства, то есть риск того, что охладительная система может повредиться или стать неисправной. А при вакуумировании кондиционера специалистами, риск того, что может произойти проблемная ситуация, минимальный. Дополнительным и важным фактором при пусконаладочных работах, проводимых специалистами – это гарантия на качество работы. При любых проблемах, возникших с ККБ после этого, повторный ремонт будет бесплатным.
Что такое вакуумирование и в какой момент оно выполняется
Снижение температуры внутри помещений обеспечивается конструктивной особенностью любой сплит-системы, которая заключается в оснащении фреоновой магистралью. Магистраль состоит из двух теплообменных элементов – конденсатора и испарителя, а также медных трубопроводов, компрессора, терморегулирующего вентиля, хладагента (фреон) и компрессорного масла.
Важно! Фреоновая магистраль в обязательном порядке должна быть полностью герметичной для исключения попадания в фреон воды, масла или мелких инородных частиц. Их включение в охлаждающее вещество со временем приведет к поломке оборудования:
Их включение в охлаждающее вещество со временем приведет к поломке оборудования:
- Попадание воздуха приведет к неизбежному увеличению давления в магистрали, которое заставит механизмы работать под избыточной нагрузкой.
- Вода может вступать в химические реакции с маслом, в итоге возникают эмульсионные соединения, которые разрушающе воздействуют на элементы магистрали и приводят сплит-систему к неисправности.
- Влага внутри контура приводит к образованию ржавчины, частички которой отделяются и циркулируют в систему. В итоге возникает повышенный износ и неисправности.
Для исключения всех негативных последствий система должна быть полностью герметичной. Это достигается за счет: качественного вальцевания трубок, плотного и герметичного соединения всех элементов и вакуумирования – удаления воздуха и воду при помощи специального вакуумного насоса.
Важно! Гарантийное обслуживание производителем не выполняется, если предварительно при монтаже не была выполнена очистка системы от влаги и воздуха вакуумом. Сплит-системы гарантированно способны отрабатывать до 6 лет без сбоев, если соблюдаются два важных условия:
Сплит-системы гарантированно способны отрабатывать до 6 лет без сбоев, если соблюдаются два важных условия:
- Отсутствие заводского брака в агрегатах.
- Выполнена правильная установка системы по месту эксплуатации.
Вся работа кондиционера рассчитана для сбалансированных процессов при нормальных условиях. Циклы сжатия, конденсации и переохлаждения фреона идут при строго определенных агрегатных состояниях хладагента:
- Хладагент в парообразном состоянии циркулирует к испарителю (наружный блок) от теплообменника. Циркулция (нагнетание) осуществляется при помощи компрессора. Фреон обдувается вентилятором, и происходит охлаждение.
- Хладагент в сжиженном состоянии циркулирует к испарителю во внутреннем блоке. Циркуляция осуществляется по тонкой трубке. Давление хладагента понижается регулирующим вентилем.
- Фреон начинает закипать во внутреннем блоке, поглощая тепло. Вентилятор обдувает холодный теплообменник, выдувая холодный воздух в помещение. После хладагент из комнатного блока нагнетается обратно в наружный, и рабочий цикл повторяется.
Когда это требуется
При установке сплит-систем два блока подключаются друг к другу с помощью медных труб для циркуляции фреона. Это и есть контурная магистраль кондиционеров. После подсоединения трассы все трубки между собой герметично соединяются, чтобы не допустить проникновения воздуха вовнутрь. Если применяется продувка, то даже при значительных усилиях убрать полностью воздух из трубок не получится. Поэтому пользуются вакууматором.
Обязательно требуется выполнять вакуумизацию как для домашних кондиционеров, у которых длина труб не более двух метров, так и для промышленных климатических систем, где магистраль может составлять больше 10 м.
Зачем необходимо спускать воздух и воду:
- вода меняет химический состав фреона, это ухудшает эффективность сплит-системы, возникает опасность обмерзания труб на контуре;
- если не сделать данную процедуру, то воздушные пары начнут растворяться в масле, отвечающем за смазку механизмов прибора, это изменит характеристики смазочной жидкости, и она будет не так эффективно выполнять свою задачу: не образуется защитная пленка на трущихся поверхностях, механизмы быстрее выйдут из строя.
Откачать систему нужно перед первым запуском климатического оборудования, чтобы избежать взаимодействия масла с оставшейся влагой или воздухом.
Как выполняется вакуумирование
Работы по вакуумированию и герметизации кондиционера перед заправкой системы хладагентом из баллона выполняют в следующем порядке:

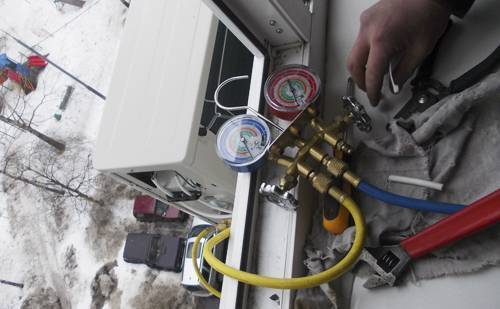

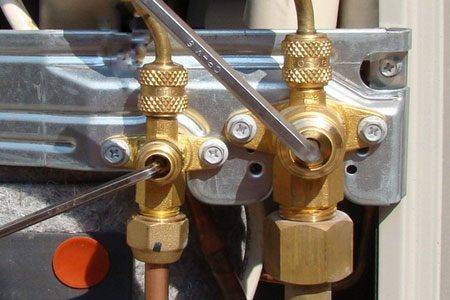

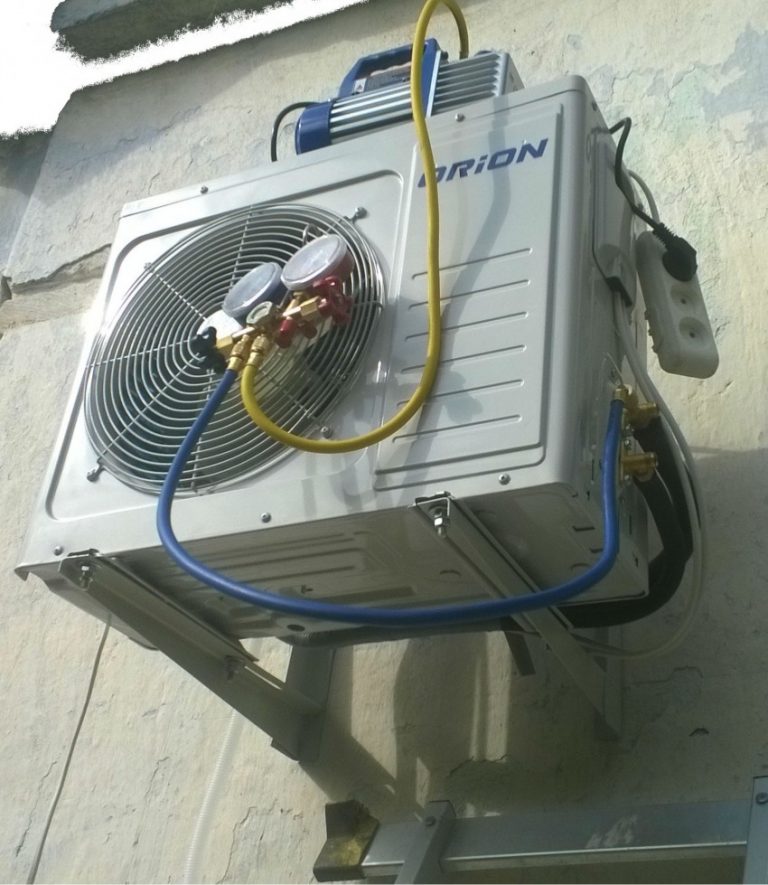

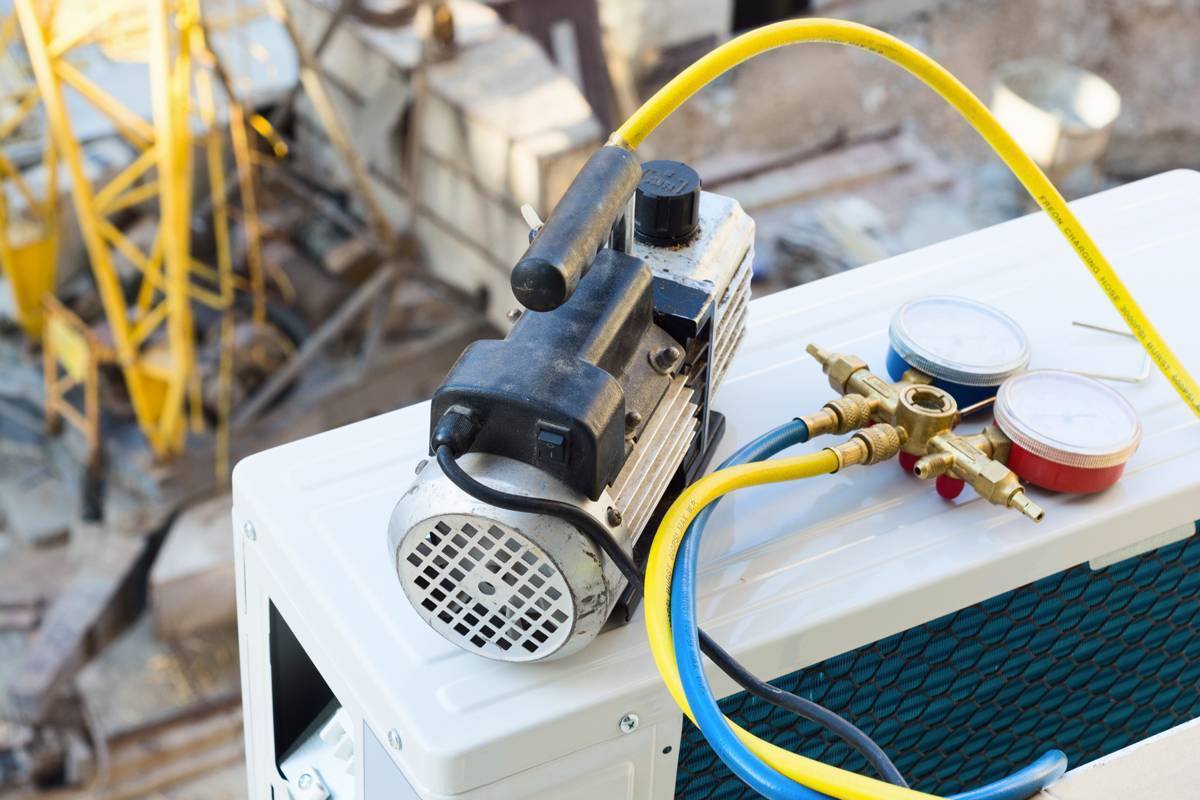

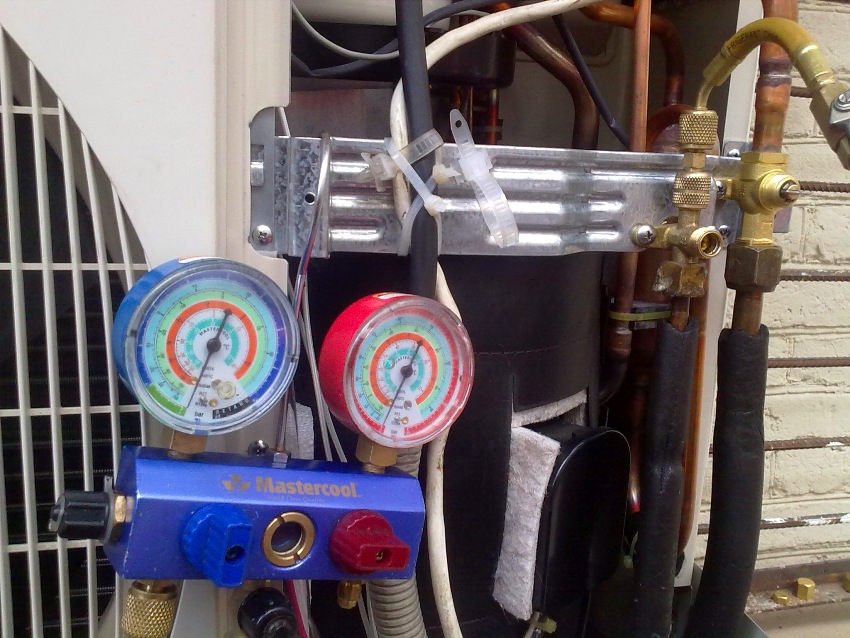

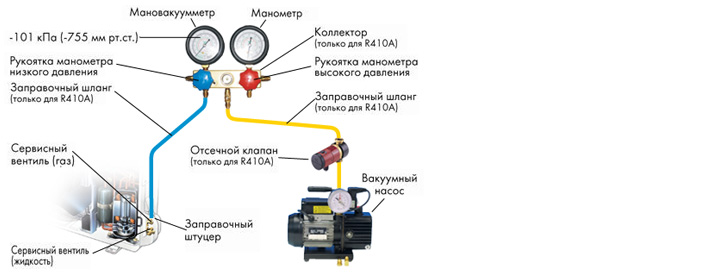

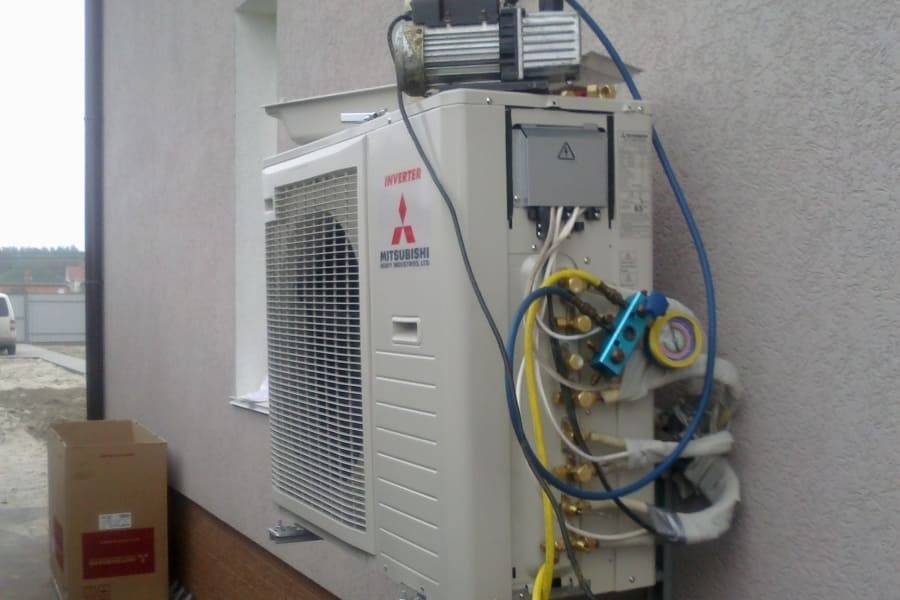

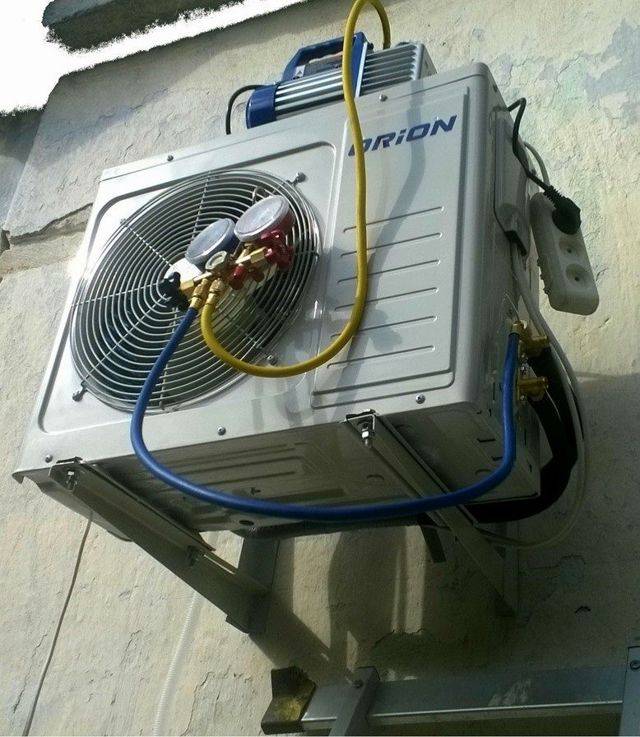

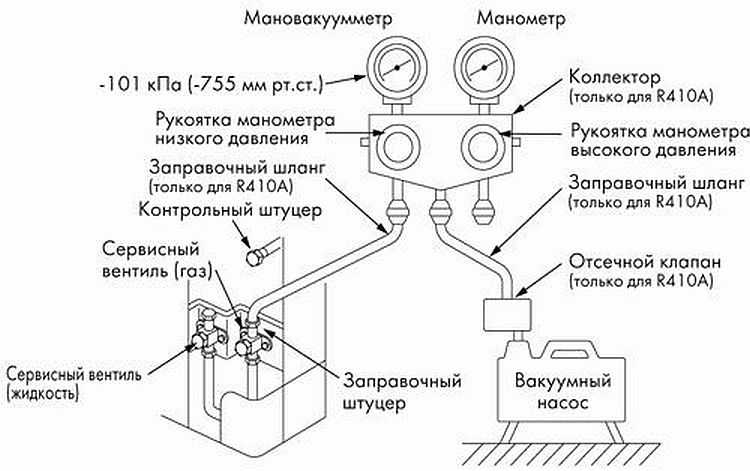

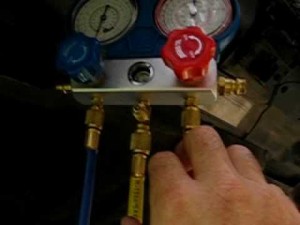

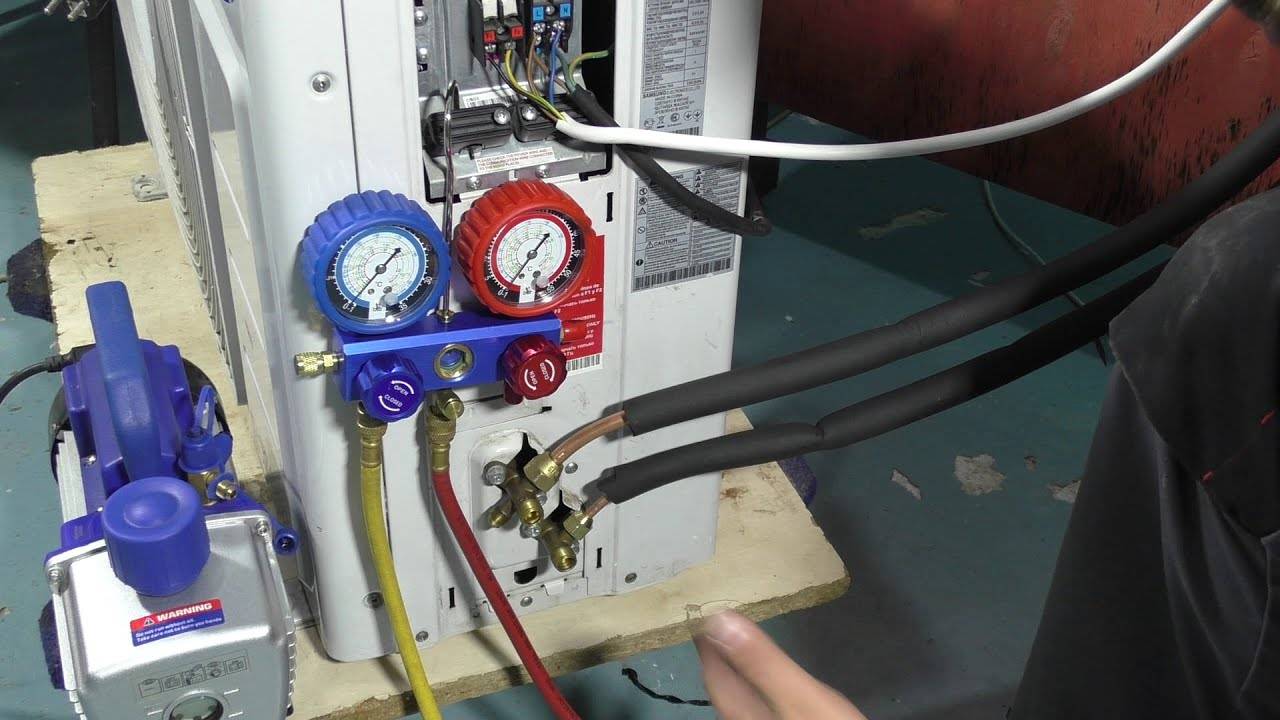

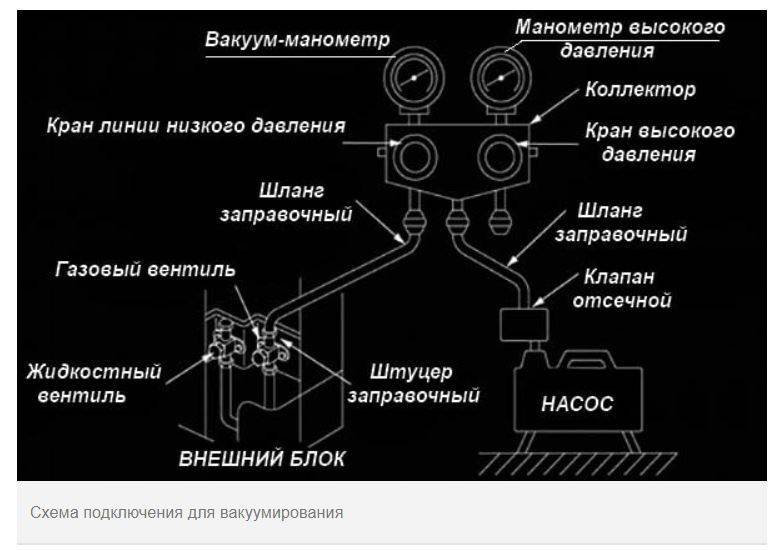

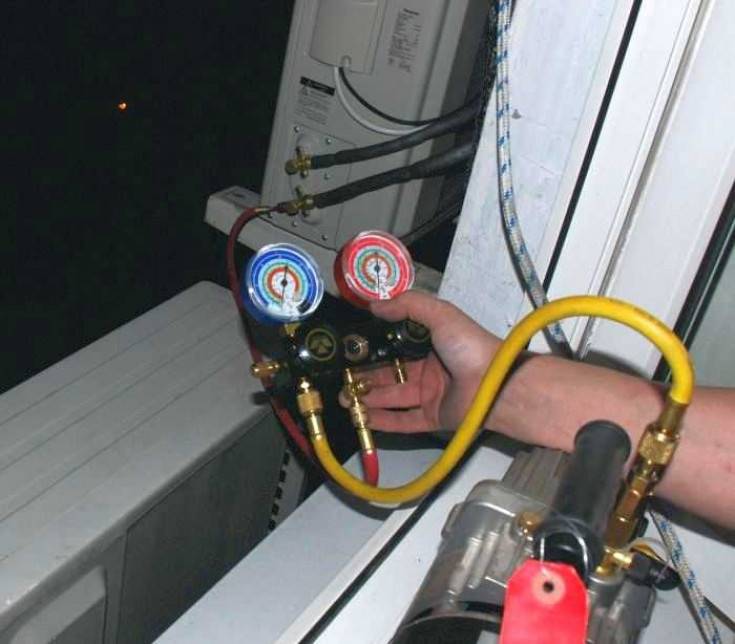

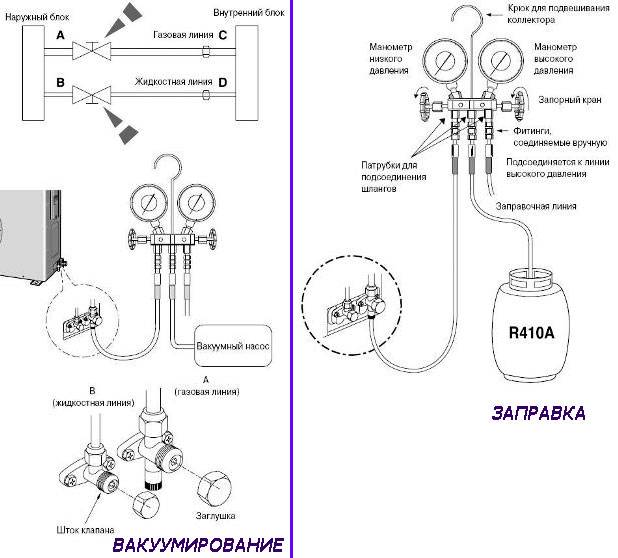

- При помощи комплекта из двух шлангов к сервисным штуцерам внешнего блока климатической системы подключают коллектор с манометром.
- При помощи третьего шланга выполняют подключение насоса.
- Включают насос для откачки из системы воздуха.
- Величина давления контролируется по показаниям манометра. Стрелка прибора должна достичь отрицательной отметки, соответствующей величине остаточного давления.
- Вакуумирование при включенном насосе выполняют с установившейся величиной давления в течение 20-30 минут. Стабильность давления свидетельствует о том, что контур герметичен.
- Отключают насосное оборудование, при необходимости выполняют заправку кондиционера хладагентом из баллона.
- Отключают шланги, которые соединяют прибор с коллектором и манометром.
После завершения вакуумирования кондиционер тестируют при работе в разных режимах. Рабочие параметры сопоставляют с нормативными значениями. Если все характеристики находятся в пределах нормы, значит работы по установке оборудования и герметизации выполнены верно. Сплит-систему можно передавать в эксплуатацию – она будет нормально охлаждать воздух в обслуживаемом помещении в соответствии с заявленными производителем характеристиками.
Продолжительность вакуумирования определяется несколькими факторами. Основное значение имеет производительность и мощность применяемого оборудования. Одноступенчатые насосы используют для герметизации сплит-систем малой мощности. Для достижения требуемых показателей разрежения и удаления остатков воздуха из контура такой вакууматор должен работать около 30 минут.
Двухступенчатые вакуумные насоса отличаются повышенной производительностью. Такие модели позволяют понизить давление в циркуляционном контуре практически за одну минуту. Затем вакууматор работает еще 15-20 минут для проверки герметизации контура.
В ходе вакуумирования показатель разрежения постоянно контролируется по показаниям манометра.
Вакуумирование и проверка кондиционера
В итоге, после всех этапов установки сплит-системы нам остаётся запустить фреон в кондиционер и проверить его работу.
Вакуумирование холодильного контура
Внешний блок кондиционера идёт с завода заправленным, то есть в нём находится фреон в необходимом количестве. Не дают ему выйти наружу закрытые трёхходовые клапаны.
После монтажа у нас получается система состоящая из внутреннего блока и соединительных трубок, заполненных атмосферным воздухом с содержащимися в нём примесями и влагой.
Для нормальной работы нам необходимо удалить воздух и влагу из системы, после чего открыть вентили, запустив фреон.
Процесс вакуумирования

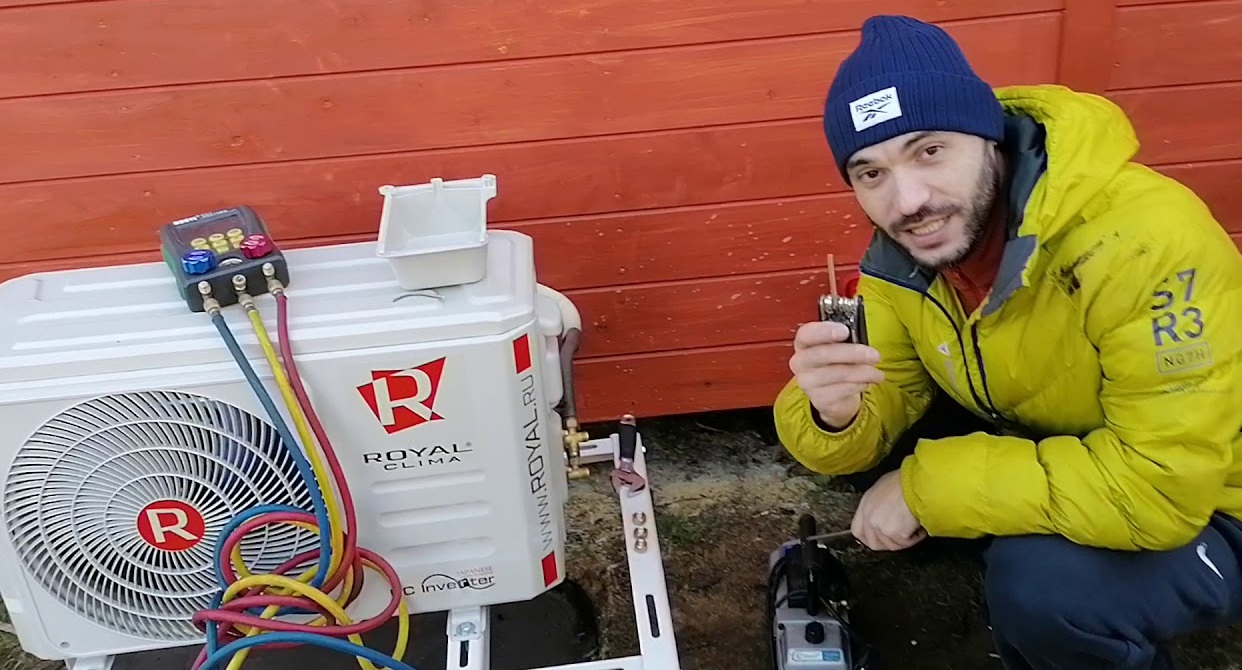

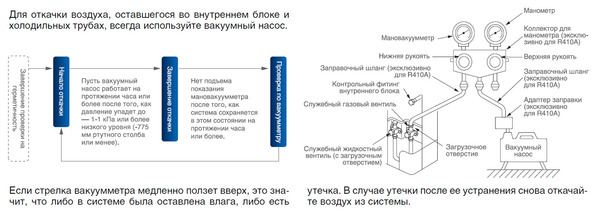

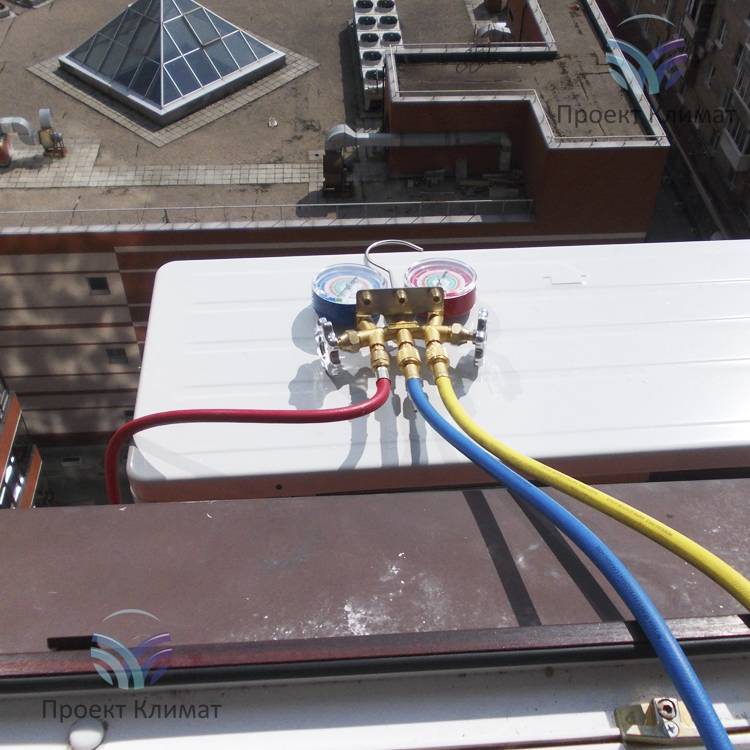

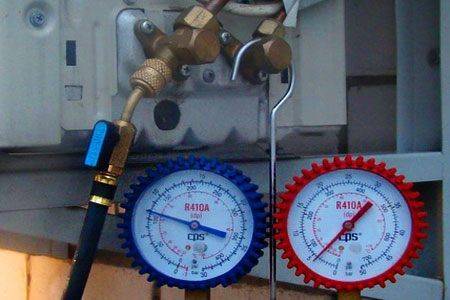

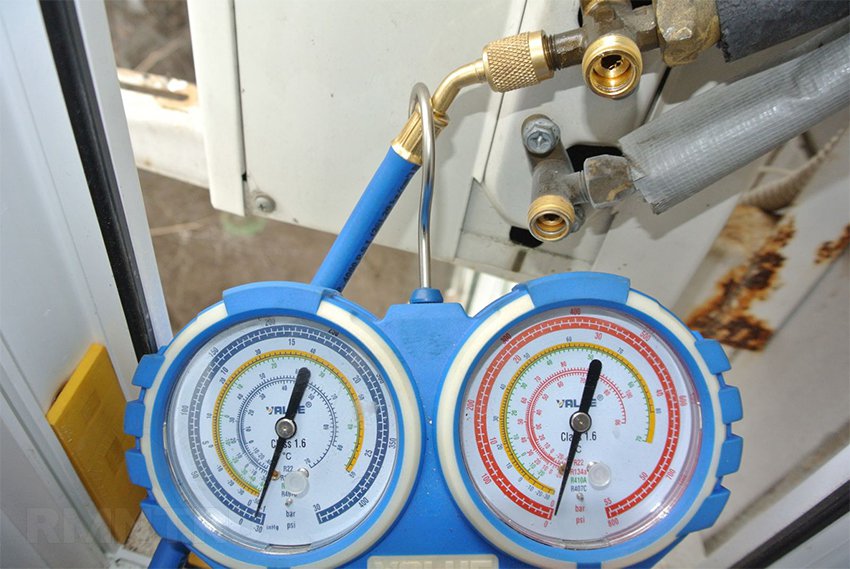

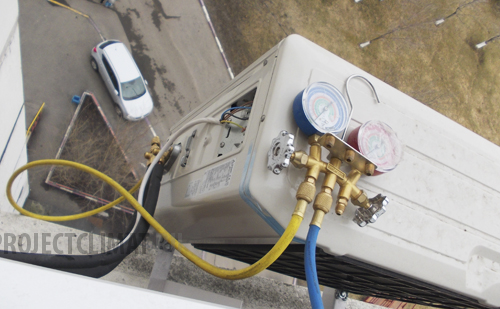

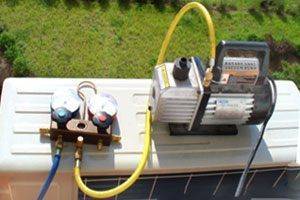

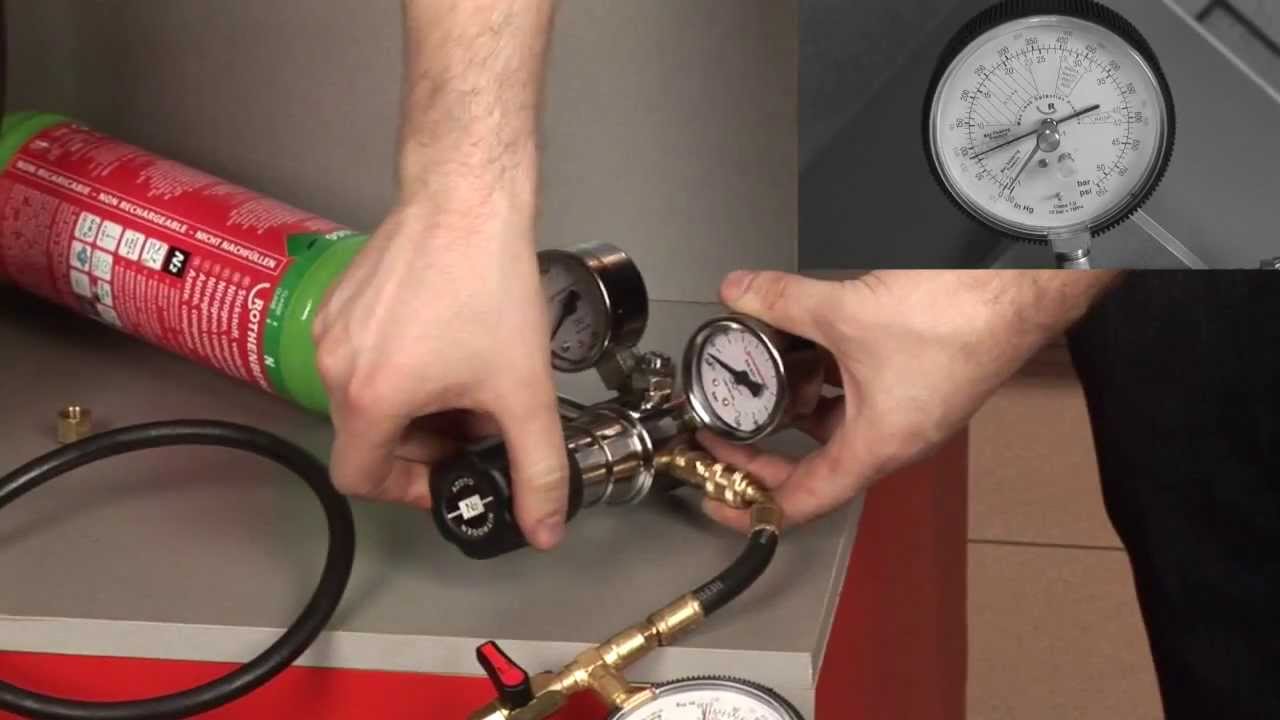

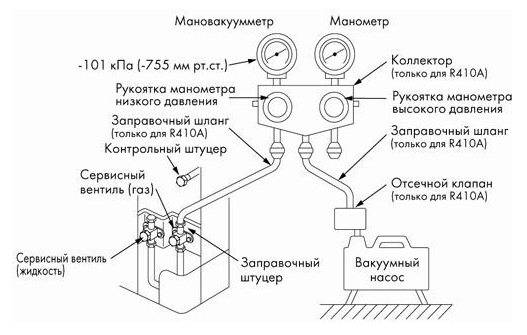

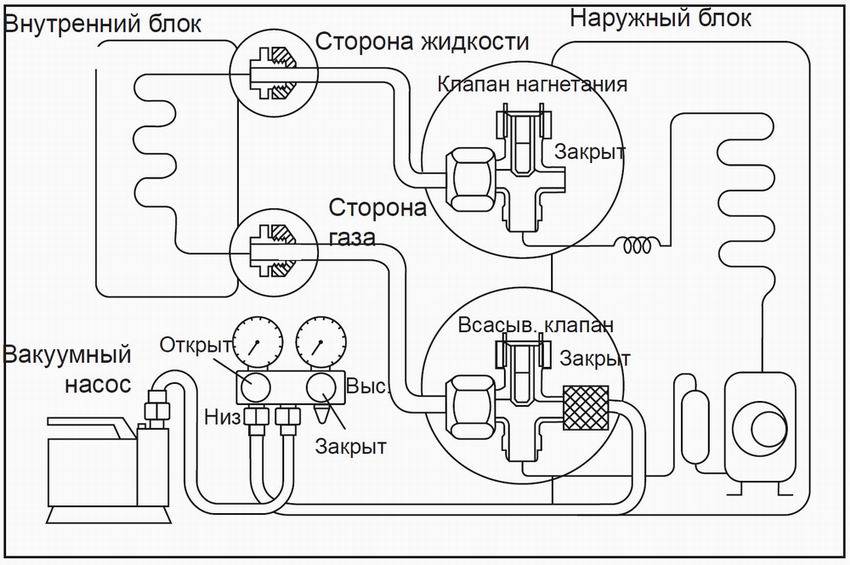

Подсоединяем манометрический коллектор к вентилю на кондиционере (шланг низкого давления-синий)
Подсоединяем заправочный шланг к вакуумному насосу (жёлтый)
- Открываем вентиль низкого давления
- Включаем вакуумный насос
- После окончания процесса закрываем вентиль на манометрическом коллекторе
- Только после этого выключаем насос
- Запускаем фреон в контур открывая вентили на кондиционере шестигранником (оба)
Время вакуумирования
Для контроля степени разрежённости в системе существует прибор — вакууметр, шкала которого проградуирована в мБар — хорошие вакуумники изначально комплектуются вакууметрами, но можно использовать и отдельные, например электронные.
Некоторые монтажники ориентируются по давлению манометра — как только давление падает ниже нуля, они прекращают вакуумирование, считая что воздух удалился и можно прекращать процесс.
Но это не правильно. В любом воздухе содержится влага — при вакуумировании она испаряется, поэтому для кондиционеров 7 Btu/h время вакуумации не должно быть меньше 15 минут (зависит от производительности самого насоса), для более мощных систем, соответственно больше.
Выбор вакуумного насоса
Для разных целей необходимо выбирать разное оборудовафние, к примеру для монтажа бытовых кондиционеров понадобится насос с небольшой производительностью, которого вполне хватит для небольшой трассы. А при установке промышленных, VRV систем уже необходимы насосы с высокой производительностью и мощностью.
Характеристики на которые необходимо обратить внимание при подборе и покупке вакууматора:
- Производительность, л/ч
- Остаточное давление, Па
- Мощность двигателя, Вт
- От производительности зависит скорость откачки из холодильной системы, указывается в литрах в час.
- Остаточное давление характеризует «качество вакуумации», чем меньше это значение, тем лучше, измеряется в Паскалях или мили Барах.
- От мощности электродвигателя зависит время непрерывной работы насоса, при длинных трассах в ВРВ системах этот параметр имеет большое значение.
- Это самые основные параметры, существует ещё ряд параметров, такие как, количество ступеней, тип насоса — масляный, безмасляный, количество оборотов двигателя и прочие.
«Продувка фреоном»
Многие монтажники практикуют такую процедуру — выгоняют воздух открыв вентиль и открутив одну из гаек, из под неё выходит воздух,после чего её закручивают.
После такого монтажа влага остаётся в системе,последствия этого — окисление медных трубок, повреждение компрессора, забивание ТРВ влагой. А самое главное — значительное сокращение срока службы, таким образом можно загубить любой кондиционер, даже самый дорогой.
Дозаправка фреоном
- Кондиционер заправлен на заводе хладагентом в расчёте на длину трассы приблизительно до 5 метров, при большей длине его придётся дозаправлять.
- Точное количество указано в инструкции по монтажу и составляет около 5-20 грамм на метр дополнительной трассы, в зависимости от мощности кондиционера.
- Необходимо высчитать количество недостающего фреона и заправить его методом «по массе».
- В противном случае будет потеря холодильной мощности.
Проверка кондиционера
- После запуска фреона в контур включаем кондиционер на охлаждение и измеряем температуру на выходе — она должна быть не ниже 0 0С.
- Если температура ниже нуля, это говорит о недостаче фреона, который необходимо добавить (естественно, это при соблюдении рабочего температурного диапазона на улице конкретно для данного кондиционера).
- После можно включить кондиционер в режим обогрева и проверить его работоспособность в этом режиме.
Проверка дренажа
- Открываем крышку внутреннего блока
- Снимаем фильтры
- Аккуратно наливаем воду из бутылки в поддон кондиционера (можно лить прям на испаритель)
- Убеждаемся что вода свободно выливается из дренажного шланга на улицу
Вот и всё, мы завершили установку кондиционера!
Осталось только рассмотреть некоторые нюансы — вальцевание и пайку трубок, удаление конденсата дренажной помпой, установку защитных электрических устройств.
Инструкция по вакуумированию кондиционера
После установки сплит-системы в трассе, по которой циркулирует хладагент, остается влага и воздух, которые нужно удалить перед пуском оборудования в эксплуатацию. Причина в том, что фреон взаимодействует с этими средами, что может пагубно сказаться на работоспособности и эффективности климатической техники.
Контур хладагента должен быть максимально герметичен, в противном случае сплит система будет работать на повышенных нагрузках, механизмы – быстро изнашиваться, так ресурс будет исчерпан преждевременно. Посторонние среды и мелкодисперсные частицы удаляются с помощью насоса.
Данную процедуру осуществляют мастера, которые устанавливают технику или заправляют ее фреоном. Но некоторые пользователи предпочитают выполнять работы самостоятельно. Для них далее будет описан процесс, как вакуумировать кондиционер своими руками.
Пошаговая инструкция по самостоятельному вакуумированию кондиционера

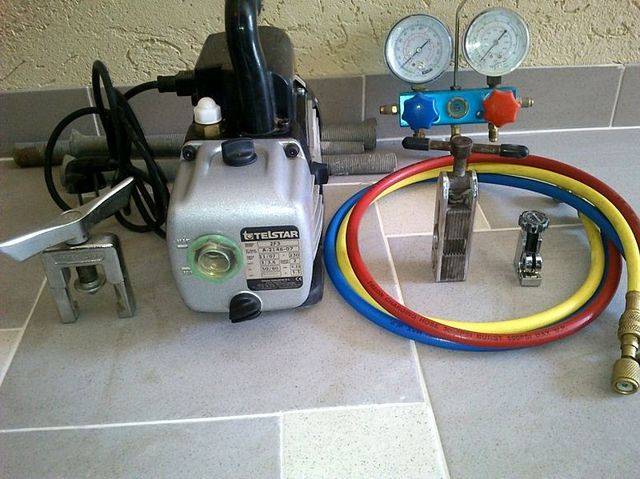

Если вы хотите самостоятельно выполнить вакуумизацию сплит-системы, вам потребуется следующее оборудование:
- вакуумный насос;
- коллектор с цифровым или аналоговым вакууметром или манометром;
- вентильный ключ и отвертки;
- комплект шлангов;
- искатель протечек;
- ТЭН для прогревания цилиндра;
- зарядное устройство;
- вентили для шлангов и для прибора;
- станция для сбора хладагента.
Коммутация сплит-системы и оборудования

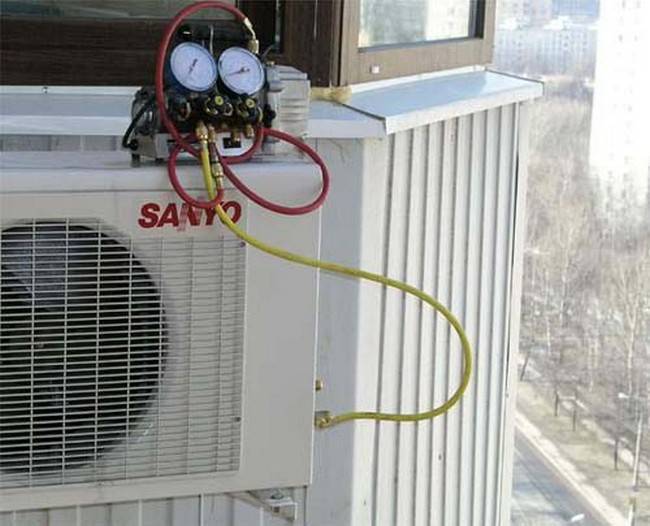

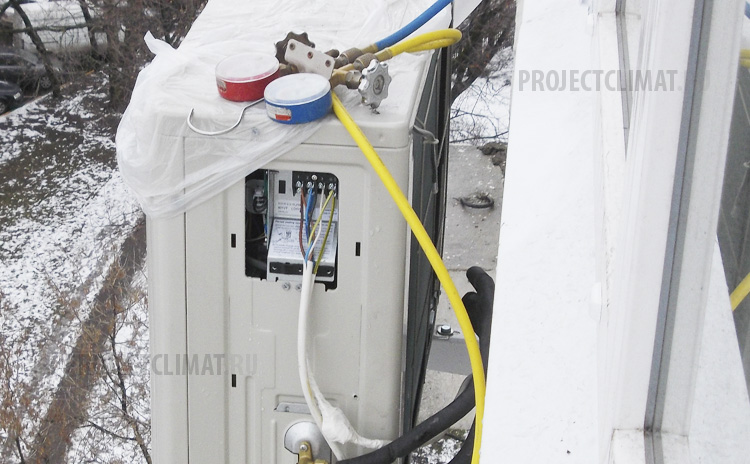

Коллектор и манометры подсоединяются к сервисным портам наружного модуля с помощью шлангов. Третий шланг коммутирует внешний кран кондиционера и вакуумный насос. Помпа включается.
Удаление воздуха и влаги из системы
Вакуумный насос и откачивает влагу и воздух, оставшийся в системе после монтажа. Это может длиться от 10 до 30 минут, в зависимости от мощности устройства. Сигналом завершения процедуры будет опускание стрелки измерительного прибора до отрицательного значения, которое означает остаточное давление.
Чтобы процесс удаления посторонних сред из фреоновой трассы был выполнен правильно, следует понимать, как пользоваться вакуумным насосом для кондиционера. К нему подсоединяется желтый шланг – заправочный. Сначала открывается вентиль низкого давления, и только потом включается помпа. После завершения, сначала закрывается вентиль на коллекторе, после этого – выключается насос.
Результаты вакуумизации
Если же значения на измерительном приборе не изменяются — система герметична. В противном случае – есть утечка, ее нужно найти и устранить.
Причины возникновения:
- затяжка гайки либо излишне сильная, либо излишне слабая;
- одна из медных трубок заломлена;
- низкое качество вальцовки.
Проще всего искать дефект с помощью мыльного раствора, более точные результаты даст течеискатель. Устранив утечку, необходимо выполнить всю процедуру сначала. Убедившись, что создан вакуум, можно приступать к следующему этапу.
Запуск хладагента в систему
Для заполнения системы фреоном, нужно отсоединить вакуумный насос, подключить емкость, и открыть краны с помощью ключа. Появится шипение, которое свидетельствует, что контур оборудования заполняется хладагентом. Когда система заполняется рабочей средой, можно считать, что климатическая техника готова к работе.
Первый запуск
Оборудование отсоединяется от сплит-системы. Климатическая техника запускается, и выполняется тестирование устройства во всех режимах. Полученные данные нужно сверять с указанными параметрами в инструкции.
Если значения адекватны, герметизация кондиционера выполнена правильно, и можно эксплуатировать оборудование. Процедура – несложная, и при наличии необходимого оборудования, вы сможете грамотно выполнить ее самостоятельно.
Процесс, которого следует избегать
Многие специалисты по монтажу игнорируют такую операцию, как вакуумирование сплит–системы. Вместо этого они выгоняют из системы часть фреона. Делается это для того, чтобы вытеснить воздух.
Вы тоже можете использовать продувку фреоном. Только это строго запрещено заводом – изготовителем. Способ изначально неправильный, и соответственно, совсем ненадежный. Его можно использовать только в самом крайнем случае, например, при отсутствии вакуумного насоса.
Для примера посмотрите трубки нескольких, уже поработавших кондиционеров. Они неприятного иссиня-черного цвета. Это результат окисления меди в процессе взаимодействия с влагой и воздухом. Такое же состояние будут иметь внутренности вашего кондиционера, если вы не проведете вакуумирование системы.
Конечно, потеря небольшой части хладагента особо не сказывается на работе кондиционера. Опасность нужно искать с другой стороны. В системе может остаться воздух, который впоследствии вступает в реакцию с хладагентом и вызывает сбои в работе оборудования.
Кондиционер начинает плохо охлаждать температуру в комнате. Пользователь оборудования пытается понизить температуру с помощью пульта, предпринимает попытки включения и выключения устройства. В итоге, электродвигатель сгорает и сплит-системе требуется ремонт, который стоит совсем недешево.
Если кондиционер находится на гарантийном обслуживании, при сбоях в ее работе будет произведена экспертиза оборудования, которая способна очень точно определить причину поломки. Если это заводской брак, фирма изготовитель возьмет все расходы по ремонту на себя. Если же экспертиза покажет, что оборудование использовалось при недопустимо низкой температуре, либо без существенной части фреона, дорогостоящий ремонт будет оплачивать владелец кондиционера.
Поэтому решая вопрос о том, вакуумировать кондиционер самому или довериться фирме – установщику, тщательно взвесьте все «за» и «против». Если монтаж будет произведен по всем возможным правилам, пользоваться оборудованием вы будете строго по инструкции и вовремя его обслуживать, то ваш кондиционер прослужит вам верой и правдой долгие годы. Хорошей погоды вашему дому и приятного климата!
Чем выгонять «врагов»: вакуумные насосы

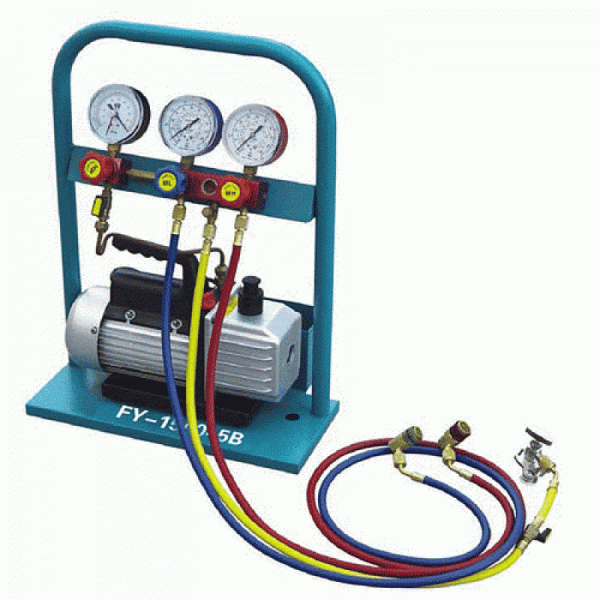

Поскольку вопрос о том, зачем вакуумировать кондиционер, уже рассмотрен, можно перейти к другому — не зачем, а чем это делать. Для герметизации компрессорно-конденсаторного блока используют вакуумные насосы, которые называют вакууматорами. Чтобы откачивать воздух из трассы, подойдет оборудование двух основных видов: как низковакуумное (0,1 мбар), так и высоковакуумное (0,02 мбар).
Принцип работы
Вакууматор связывает или отводит газообразные вещества из контуров климатического оборудования. Достигается это благодаря пониженному (отрицательному) давлению, разреженной атмосфере. В результате таких действий температура закипания жидкости снижается. Если устройство выводит воздух, он захватывает его, затем перемещает его к выходу. Когда прибор связывает молекулы газа, они выпадают на поверхность, откуда выводятся вместе с паром либо с жидкостью.
Низковакуумные приборы
Существует три типа этих насосов:
- Водокольцевые (жидкостно-кольцевые). Это оборудование одинаково хорошо справляется с отводом жидкости и воздуха. Недостатки — необходимость воды для работы, большое потребление электроэнергии.
- Двухроторные — двухступенчатые. Оба ротора в этом оборудовании работают синхронно. Они повышают давление, выталкивая воздух по направлению к сливному патрубку. Двухроторные насосы довольно эффективны и экономичны.
- Роторно-пластинчатые — одноступенчатые, простые модели. В таких насосах предусмотрена регулировка остаточного давления. Их преимущества — низкий уровень шума, удобное обслуживание. Минус — необходимость периодической замены масла, других расходников.
Если говорить о приборах, работающих только в низковакуумном диапазоне (от 105 до 102 Па), то к ним относится один вид — водокольцевой. Роторно-пластинчатое и двухроторное оборудование способно достигать 10-3 Па, поэтому их можно назвать более универсальными насосами.
Высоковакуумные насосы
Этих приборов также есть три вида:
- Диффузионные. Эти агрегаты для холодильного оборудования не используют, так как их рабочая жидкость — синтетические масла.
- Гетерионные (ионно-геттерные). Эффективность (97%, выше 10-5 Па) насосов обеспечивает титановая пленка, которая улавливает молекулы жидкостей и газов.
- Криогенные (криосорбционные). В этом случае задание выполняется с помощью закачки азота, который замораживает, а затем отводит воздух и воду из контура.
Самые эффективные — ионно-геттерные — приборы при подготовке сплит-систем к пуску используются крайне редко. Причина банальна: это их высокая цена.
Какой вакуумный насос выбрать?
Чтобы купить оптимальный прибор, нужно обратить внимание на несколько критериев. Первый из них — мощность кондиционера и протяженность трассы, второй габариты вакууматора, так как оборудование должно работать рядом с внешним блоком сплит-системы, а он иногда находится не в самых удобных местах. Другие поводы для размышлений:
Другие поводы для размышлений:
- Остаточное давление вакуумного насоса при работе без нагрузки, с закрытым входным вентилем. Меньшее значение, указываемое производителями в мбар, Па либо микронах, по сравнению с другими моделями, говорит о максимальной эффективности прибора.
- Производительность оборудования. Это объем газа, который способен прокачать вакууматор за час работы при определенном выпускном давлении. Этот параметр указывают в л/ч.
- Мощность электродвигателя (Вт). Она наиболее важна при длинной фреоновой магистрали сплит-системы. В этом случае нужен максимально мощный двигатель вакууматора.
Чаще всего при монтаже кондиционеров используются вакуумные роторно-пластинчатые и двухроторные модели насосов. Первые выбирают из-за приемлемой цены, однако они достаточно эффективны только при магистрали, протяженность которой составляет 3,5 метров, не более. Двухроторные вакууматоры для бытовых приборов уже считаются полупрофессиональным оборудованием.
Если говорить об удобстве работы с вакууматорами, то помимо размеров и веса необходимо учитывать минимальный уровень (или возможность гашения) вибрации, индикатор уровня масла, наличие клапана для стравливания воздуха, набора штуцеров и т. д. Климатические условия конкретного региона также учитывать необходимо.
Экономия средств по сравнению с вызовом мастера
Зная потребность в материалах и оборудовании, несложно подсчитать, насколько выгодна дозаправка кондиционера, выполняемая своими руками. Стоимость аренды берем на интернет-ресурсах компаний, предлагающих данную услугу в Московской области:
- вакуумный насос + коллектор со шлангами – 700 руб. в сутки (12.5 у. е.);
- полный комплект, включающий баллон с газом, манометрическую станцию и насос, — от 1000 руб./сутки (18 у. е.);
- самый дорогой тип фреона — R410а — 650 руб. за 0.6 кг (12 у. е.).
Примем в расчет более дорогостоящий вариант – аренда оборудования плюс покупка фреона: 700 + 650 = 1350 руб. (24.5 у. е.). Минимальная стоимость заправки сплит-систем, декларируемая различными компаниями, составляет 2000 руб. (35 у. е.). Выгода от самостоятельного проведения заправочных работ не слишком велика – 650 руб. или 10.5 у. е.
Учтите ряд противоречивых факторов:
- Чтобы арендовать оборудование и приспособления, нужно затратить личное время.
- Цены, указываемые в интернете, могут быть занижены ради привлечения клиентов либо попросту устареть.
- Нередко фирма начисляет дополнительные расходы за выезд либо выставляет счет за каждую работу отдельно – вакуумацию, диагностику и заправку.
- Существует вероятность, что «дешевые» мастера выполнят работу некачественно и спустя год хладон снова улетучится.
- Не учтена стоимость аренды электронных весов. Допускается применение настольных кухонных весов, рассчитанных на измерение массы до 20 кг с точностью отображения до 1 грамма.
