Вакуумный насос своими руками: пошаговый процесс изготовления

Вакуумный насос из холодильного компрессора

Компрессор от старого холодильника – это почти готовый вакуумный насос.

Но для того чтобы окончательно преобразить его в таковой, придется вспомнить навыки домашнего умельца.

Вот что нужно сделать:

  1. При помощи ножовки спилите верхушку компрессора.
  2. Извлеките подвешенный на пружинах мотор и соедините всасывающую и нагнетательную линии трубками из маслостойкого материала (продаются в автомагазинах) с имеющимися в корпусе обрезками медных трубок.
  3. Теперь для корпуса нужно изготовить крышку. Использовать в этом качестве срезанную верхушку нельзя, так как стекающее по ней масло будет просачиваться наружу. Новая крышка должна быть чуть меньше в диаметре, чем корпус, чтобы ее края оказались внутри него. Ее рекомендуется спаять из латунной фольги, снабдив ребрами жесткости наружным звукоизолирующим покрытием из линолеума. Теоретически оборудовать крышку «дыхалом» не нужно, так как при достаточно плотном соединении всех трубок давление внутри компрессора останется на уровне атмосферного. Однако, на случай непредвиденной разгерметизации установить что-то наподобие сапуна все-таки следует.
  4. В отличие от водокольцевого, данный вакуумный насос к безмасляным не относится. Внутри находится масло и его уровень постоянно падает, так как оно в виде тумана выбрасывается через нагнетательный патрубок. Для контроля уровня масла рекомендуется оснастить насос самодельным уровнемером. Он представляет собой часть прозрачного корпуса шариковой ручки (устанавливается вертикально колпачком вверх), присоединенную к корпусу компрессора маслостойкой трубкой. Колпачок нужно слегка открутить, чтобы он пропускал воздух. Для удобства эксплуатации на уровнемере нужно нацарапать поперечные риски, соответствующие уровню масла – минимальному и максимальному.

Переделанный компрессор необходимо поместить в бокс, представляющий собой обшитый любым листовым материалом каркас из стального уголка 25х25 мм.

Чтобы для проверки показаний на масляном уровнемере корпус не пришлось разбирать, врежьте в его боковую стенку лючок. Если насос будет стоять в плохо освещенном месте, рядом с уровнемером можно установить и лампочку для подсветки.

Поскольку масляный насос не терпит попадания внутрь влаги и пыли, перед всасывающим патрубком необходимо установить фильтр. Если откачиваться будет относительно сухой воздух, достаточно установить воздухофильтр тонкой очистки для автомобилей типа ФТ-206.

Компрессор холодильника

Если же предполагается, что откачиваемая среда будет иметь высокую влажность (например, при использовании вакуумного насоса для ускорения процесса испарения в перегонном кубе), на входе придется дополнительно установить ресивер с отстойником или какой-нибудь специальный осушитель.

К нагнетательному патрубку следует подсоединить фильтр-маслоуловитель типа ФВ-6. Для слива масляного конденсата в нем имеется пробка.

Остается установить устройство сброса избыточного давления на участке между нагнетательным патрубком и фильтром-маслоуловителем. Если включить двигатель при наличии избыточного давления на линии нагнетания, он будет раскручиваться слишком долго и пусковая обмотка сгорит. Наилучшее решение – установить через тройник электропневмоклапан и подключить его параллельно с двигателем.

Когда насос будет отключен, клапан откроется. В момент включения на его катушку будет подано напряжение, и он закроется, так что весь нагнетаемый воздух будет следовать через маслоуловитель.

Модифицирование автомобильного насоса

Насос

Вакуумный насос изготавливается из обыкновенного манжетного насоса, используемого автовладельцами. В качестве основы можно использовать даже простой насос для велосипеда или другой подобный прибор.

В применении сложных технологических приемов и специального оборудования нет необходимости. Переделка автомобильного насоса в полноценное вакуумное оборудование выполняется в несколько этапов.

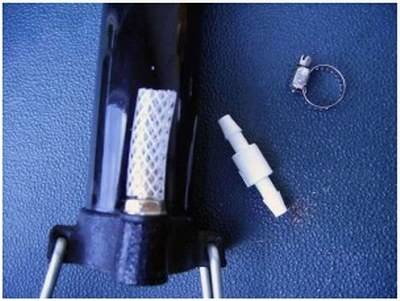

Первый шаг. Разберите исходный насос.

Разборка ручного автомобильного насоса

Второй шаг. Разверните манжету автомобильного насоса на 180 градусов. За счет изменения положения манжеты воздух будет не накачиваться в емкость, а вытягиваться из нее. Такое оборудование прекрасно подойдет для решения различных задач, не требующих создания глубокого вакуума.

Третий шаг. Соберите агрегат в порядке, обратном разбору.

Разворачиваем манжету

Четвертый шаг. Выполните установку обратного клапана. Для решения данной задачи можно воспользоваться клапаном, принимающее участие в передаче воздуха от нагнетающего компрессора в емкость (аквариум). Этот клапан надо установить между шлангом и непосредственно насосом.

Собираем насосСобираем насос

На этом простой бытовой насос готов. При условии тщательного и правильного выполнения всех приведенных шагов руководства, обеспечения достаточной герметичности каждого сопряжения, подборе подходящего пластикового клапана высокого качества, такой простейший вакуумный агрегат сможет отсасывать до 75-85% от суммарного объема воздуха. Для сравнения – у пылесоса данный параметр во много раз ниже.

Вакуумное приспособление из компрессора

Более мощное устройство можно получить из компрессора, который присутствует в кондиционерах или холодильниках. Поэтапный мастер-класс по самостоятельной сборке агрегата:

Компрессор освободить от испарителя и конденсатора. Чтобы это сделать, нужно перерезать медные трубки, с помощью которых осуществляется соединение приборов.
Правильно подключить компрессор к электросети.
На входе в устройство закрепить воздушный фильтр тонкой очистки (приобрести можно в любом автомагазине).
Прикрепить гибкий шланг нужного диаметра к выходному отверстию прибора.
Подключить компрессор к сети.

С помощью такого агрегата нельзя откачивать воздушные массы, которые содержат много водяных паров. Это может стать причиной поломки устройства. В таком случае необходимо сделать ресивер и отстойник. Такие детали будут совместно работать в качестве осушительного приспособления.

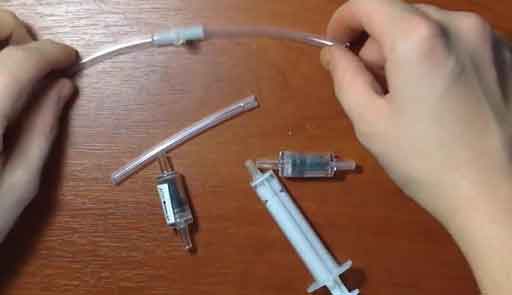

Вакуумный насос можно самостоятельно сделать из аквариумного компрессора. Для этого нужно разобрать его и удалить обратные клапаны. При перевороте клапанов компрессор вместо нагнетания начнет откачивать воздух. Процедура аналогична изготовлению прибора из автонасоса.

Что такое вакуумная помпа?

Помпа – это вакуумный насос, который используется для улучшения оксигенации мягких тканей детородного органа. Расширение фаллоса осуществляется из-за усиленного притока крови. Данное приспособление снижает риск возникновения образования фиброзных образований, а также обеспечивает улучшение эректильной функции. Многие мужчины предпочитают применять ее, так как она отличается высокой эффективностью, доступной стоимостью и безопасным использованием.

Клиническая картина

Что говорят врачи об увеличении члена Профессор, врач-уролог Тачко А.В.:

В нашей стране огромное количество мужчин не довольны размером члена, говорю вам как врач. Это деликатная проблема, о которой открыто говорить не принято, но я постоянно сталкиваюсь с подобными жалобами.

Вообще уже давно существуют различные упражнения для увеличения члена, но, увы, они требуют колоссального количества времени и, как ни странно, не работают. Есть и более радикальное решение — хирургическое вмешательство, но операции стоят огромных денег, да и далеко не каждый решится на такой шаг.

Но как же тогда быть, если своего размера не хватет? Единственное средство, которое проверено на миллионах мужчин и реально работает — это Python Gel, с которым вы гарантировано прибавите +3-5 см к длине члена уже через месяц. Этот гель не провоцирует аллергические реакции и другие побочные эффекты, не вызывает привыкания, а результат который вы достигли после применения, остается с вами навсегда. К тому же в рамках специальной акции каждый житель РФ может получить его бесплатно

Узнать больше>>

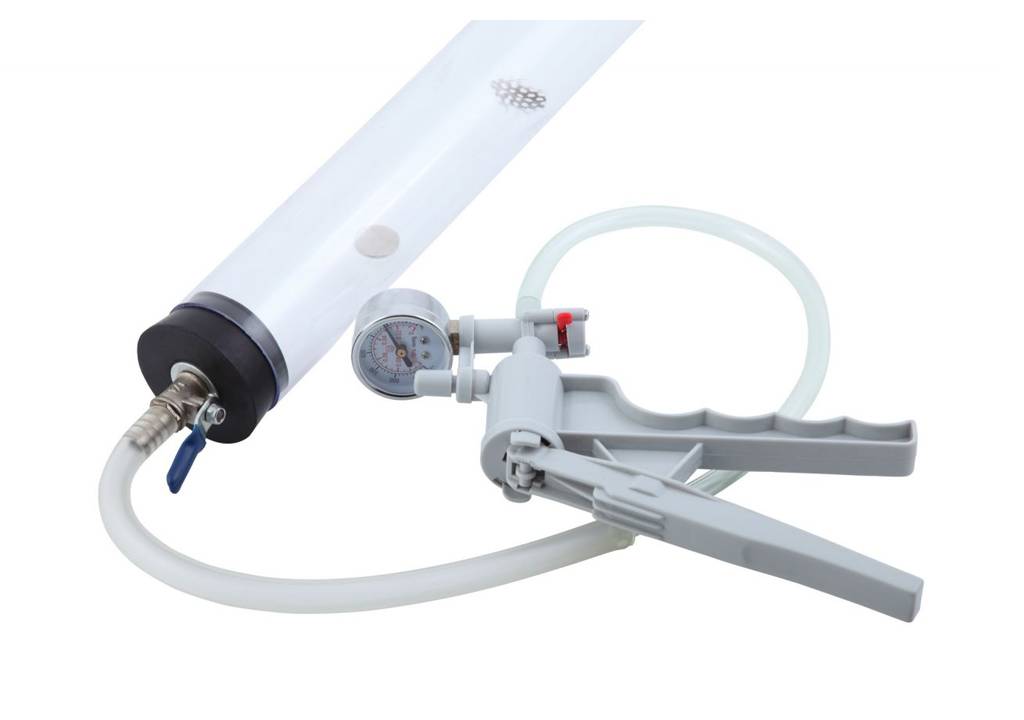

Устройство

Вакуумная помпа состоит из нескольких основных элементов, в числе которых:

  • цилиндрическая колба, в которую помещается половой орган;
  • кольцо;
  • груша;
  • соединительный шланг.

Специальный шланг необходим для соединения всех элементов – груши, колбы и кольца. Конструкция представляет собой прибор, который можно легко сделать самостоятельно. Главное, это подготовить все элементы и правильно соединить их с учетом пошаговой инструкции. Сделать помпу для члена в домашних условиях может каждый, но для этого необходимо внимательно изучить пошаговую инструкцию.

Принцип действия вакуумной помпы

Вакуумная конструкция воздействует на половой орган за счет создания герметичного вакуума. В колбу помещается пенис и начинается накачка воздуха. Это позволяет усилить кровоснабжение, что способствует утолщению фаллоса. Действие приспособления носит временный характер и после нормализации кровообращения детородный орган возвращаются в первоначальный вид.

Конструктивные особенности

Вакуумный пресс для фасадов мебели и других элементов ее конструкции составляют следующие элементы:

  1. вакуумный стол, на поверхность которого укладываются мебельные заготовки (поверхность такого стола должна обладать высокой жесткостью, поэтому она обшивается листовым металлом или толстой жестью);
  2. вакуумный насос, в задачу которого входит откачивание воздуха из-под поверхности пленки для мебельных заготовок;
  3. прижимная рама, которая также изготавливается из прочного металла (в функции такой рамки, оснащенной надежными зажимными элементами, входит обеспечение герметичности воздушной полости под пленкой, которой покрывают мебельные заготовки);
  4. нагревательная установка, которая может быть выполнена на основе рабочих элементов различного типа;
  5. крышка вакуумного пресса, которая может быть откидного или накатного типа.

Основные элементы вакуумного пресса

Большая часть моделей вакуумных прессов дополнительно оснащается одним или несколькими валами, устанавливаемыми с торцевой стороны оборудования. Такие валы, которые делают работу на вакуумном прессе более удобной и сокращают время выполнения технологических операций, используются для установки рулонов с используемой для покрытия пленкой.

Многие современные модели вакуумных прессов для МДФ и ДСП могут работать в автоматическом режиме, что обеспечивают устанавливаемые на такое оборудование системы ЧПУ. Особенно актуальным использование вакуумных прессов с ЧПУ является для предприятий, выпускающих мебель сериями, когда на подобном оборудовании приходится выполнять покрытие пленкой или шпоном множества однотипных деталей. В таких случаях системы ЧПУ, устанавливаемые на такое оборудование, позволяют повысить его производительность и, соответственно, снизить себестоимость выпускаемой продукции.

Промышленный мембранно-вакуумный пресс с ЧПУ с подогревом верхней и нижней плиты

Монтаж вакуумной системы

Изготовляется для того, чтобы можно было откачивать воздух. Таким образом, плёнка без труда станет обтягивать поверхность рабочей заготовки. При установке нужно учитывать некоторые моменты:

  1. Компоненты системы не должны быть заказными, желательно, чтобы их можно было приобретать в розницу.
  2. Лучше всего подбирать недорогие компоненты, которые обладают хорошей надёжностью и удобством применения.
  3. Система должна давать скорость откачивания воздуха и глубину вакуума, которого будет достаточно для того, чтобы создать типовые плоские фасады и накладки.
  4. Вывод воздуха не должен быть зависим от окружающей среды и качества питания.
  5. Функции управления должны быть простые и всегда информировать о давлении, которое даёт аппарат, а также с их помощью можно регулировать скорость выкачивания воздуха.

Система должна состоять из нескольких элементов:

  • водокольцевой вакуумный насос с баком для воды;
  • трубопровод для доставки воздуха к насосу;
  • кран и прибор для того, чтобы контролировать давление;
  • столешница должна откачивать воздух из любой точки стола независимо от положения плёнки и заготовки.

Принцип работы водокольцевого насоса

Рабочее колесо вращается по направлению стрелки. Между втулкой колеса, корпусом и водяным кольцом есть рабочая полость, которая делится на ячейки лопатками колеса. Когда происходит работа насоса, вода отбрасывается от втулки корпуса из-за воздействия центробежной силы, а объем ячейки увеличивается, и воздух начинает всасываться. Этот объём после будет снижаться, а газ выйдет через нагнетательное окно при зажатии.

Через насос должна приходить исключительно чистая вода. Это нужно для того, чтобы происходил отвод тепла. Подводится вода к центральному отверстию в корпусе и отводится через прибор, который будет отделять газ от воды. Это может предотвратить выход жидкости из патрубка вместе с воздухом.

Насос ставят на специальный фундамент или бетонный пол, где его выставляют при помощи уровня, а после закрепляют с помощью анкеров в штатное отверстие. Рядом нужно поставить бак для воды, который имеет объём 30 литров или больше. К нему подсоединяются несколько трубок. Первая нужна для того, чтобы забирать воду, вторая — для слива отработанной жидкость в бак.

При циркуляции вода будет нагреваться, а это негативно сказывается на насосе. Чтобы было естественное охлаждение, бак выполняют из такого материала, который хорошо проводит тепло. Это может быть алюминий или сталь.

Труба, которая подаёт воду в насос, должна быть оборудована специальным краном, перекрывающим воду при простое. Насос и бак соединяются при помощи гибкого шланга, и всё закрепляется с помощью металлических хомутов.

Когда полностью собран и закреплен трубопровод, установку можно тестировать. Обеспечиваем питание насоса по временной схеме с помощью автоматического выключателя. Но желательно всё же это проводить в тот момент, когда электрика будет установлена полностью.

Предназначение устройства

Перед тем как изготавливать устройство, необходимо разобраться в его работе. Почти все потребители ежедневно сталкиваются с вакуумными упаковками и знают, что это такое. Они представлены в виде целлофанового изделия, в котором отлично сохраняются продукты, при этом не высыхая. В самых простых упаковках воздух выдавливается вручную, а более сложные — предусматривают использование рабочего механизма. Благодаря самодельному устройству можно создавать вакуум в любом пакете, хотя упаковку нужно будет герметизировать.

применение аппарата на промышленности в таких целях:

  • Использование для производства мешков и на упаковочных лентах;
  • Перегонка химического вещества, сушка химического препарата и сжатие газообразного вещества;
  • Очистка рыбы или овощей, переработка пищевых продуктов;
  • В полиграфии используются компрессоры в печатных и перерабатывающих механизмах;
  • Использование в очистных устройствах для очистки окружающей среды:
  • В медицинских дыхательных аппаратах и стоматологическом оборудовании.

Распространено использование вакуумирования для обработки дерева и придания ему эстетичности. Для этого деревянное изделие пропитывается маслом, а для ускорения процесса и большей эффективности деревянный предмет помещается в камеру, и производится откачка воздуха. При этом внутреннее давление древесины выталкивает воздух и всасывает масляное вещество.

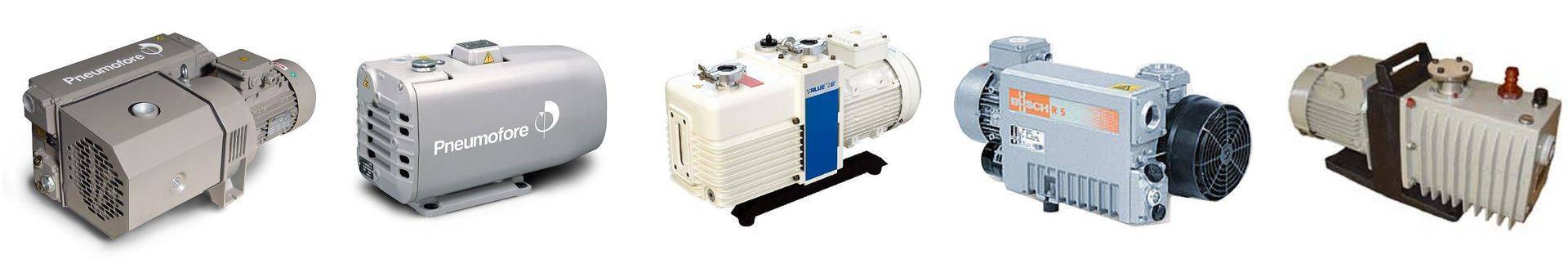

Виды вакуумных насосов – классификация оборудования

В связи с большим распространением вакуумных насосов, они могут отличаться между собой конструкцией и некоторыми другими особенностями. Среди наиболее часто используемых агрегатов следует выделить:

  • Пластинчато-роторные насосы – эти приборы делятся на масляные и безмасляные устройства. В первом случае рабочая поверхность пластинчато-роторного насоса смазывается специальным вакуумным составом. Во втором случае смазка не требуется. Рабочая камера пластинчато-роторного насоса состоит из двух секций с разным объемом. Движение лопастей и ротора регулирует циркуляцию газа по принципу замещения по очереди внутри каждого отсека. Перемещение газа из одной камеры воздушно-вакуумного насоса в другую способствует открыванию обратного клапана, сквозь который газ попадает внутрь камеры всасывания. Вакуумный насос для воды такого рода может быть одно- и двухроторным. Второй вариант отличается более высокой производительностью, однако потребляет больше электроэнергии;
  • Водокольцевые насосы – эти механические устройства очень напоминают приборы первого типа. В их конструкции давление понижается за счет ротора, вращающегося в жидкости. При этом жидкая среда должна регулярно попадать в прибор. Водокольцевой насос обладает массой преимуществ: простотой конструкции, высокой эффективностью и хорошими техническими характеристиками. Такой вакуумный водяной насос требует регулярного обслуживания, что считается его главным минусом;
  • Мембранно-поршневые насосы – в этих приборах поршень приводится в действия посредством вала электрического мотора, соединенного с шатуном при помощи эксцентрика. Поршневой насос чаще всего используется для дома. Он отличается бесшумностью и низким потреблением электроэнергии. При этом каждый бытовой насос мембранного типа показывает высокую производительность и обладает скромными габаритами, что позволяет использовать его для откачки воды из узких резервуаров.
  • Винтовые насосы – эти агрегаты отличаются тем, что не требуют монтажа компрессора и для их работы не нужно использовать масло. Винтовой насос отличается небольшими габаритами и достаточно высокой производительностью. Нередко в продаже можно найти ручной агрегат, который может использоваться исключительно для выкачивания небольших объемов чистой воды. Винтовой агрегат может быть одноступенчатым и двухступенчатым – второй вариант отличается большими размерами и более высокой мощностью;
  • Вихревые насосы – эти приборы могут быть эжекторными или пароэжекторными. Вихревой агрегат используется для поднятия воды из глубоких скважин. Эжекторный прибор отличается длительными сроками эксплуатации, однако потребляет значительное количество электроэнергии, что делает невыгодным его использование в быту. Пароэжекторный насос применяется исключительно в химической промышленности.

Электрический насос

Простой насос с электрическим двигателем на 12 вольт способен поднимать воду на высоту около 2 метров. Изготавливается электрическая помпа следующим образом.

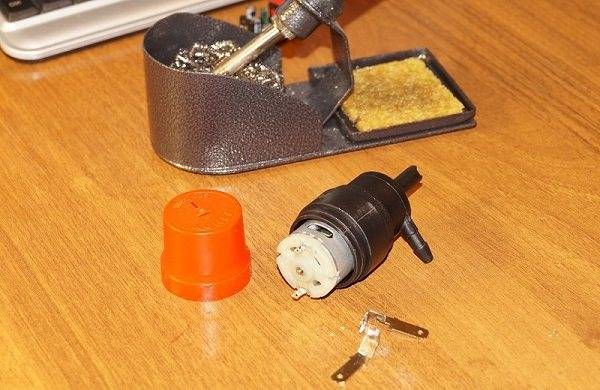

приобретите электромотор омывателя стекол от автомобиля ВАЗ;

снимите крышку с омывателя и отпаяйте пару контактов от электромоторчика;

  • далее, следует припаять к контактам двигателя провода и вывести их через крышку;
  • нанесите герметик в место подсоединения крышки и плотно оденьте ее на двигатель;

  • хорошо загерметизируйте отверстия, через которые выходят провода;
  • удалите остатки герметика с корпуса и крышки насоса и оденьте на его патрубок, силиконовую трубку.

Насос готов к работе. Осталось подключить электрический водяной насос к источнику питания 12 В.

Совет! Для этих целей можно использовать блок питания от телевизионной антенны с регулятором. Последний позволит регулировать обороты двигателя и, соответственно – напор воды.

Водокольцевой насос

Тот, кто готов потратить немного больше труда и денег на гонорары знакомым токарю и сварщику, может взяться за изготовление вакуумного насоса с жидкостным поршнем (второе название агрегатов водокольцевого типа). Такой насос представляет собой трубу, в которой с некоторым смещением относительно оси установлено рабочее колесо с радиальными лопатками.

Насос частично заполнен водой, а вал рабочего колеса приводится во вращение электродвигателем.

При этом лопатки рабочего колеса также придают жидкости вращательное движение, в результате чего она прижимается возникающей центробежной силой к стенкам корпуса и образует вращающееся кольцо.

Между жидкостным кольцом и втулкой ротора (рабочего колеса) образуется полость в виде серпа (напомним, что колесо установлено эксцентрично), которая играет роль рабочей камеры.

Лопатки разделяют ее на несколько частей, причем объем их при вращении колеса то увеличивается, то уменьшается. В начале цикла (увеличение объема) ячейка всасывает откачиваемый газ, в конце (уменьшение объема) – он сжимается, то есть происходит его нагнетание.

При этом тепло, выделяющееся в сжимаемом газе, «уходит» в воду, так что температура его остается почти постоянной (изотермическое сжатие). Вода же постепенно нагревается все сильнее, так что ее периодически приходится менять.

Вода в насос поступает из бака через гидравлическое уплотнение вала ротора либо через всасывающий патрубок. Далее она, как и содержащийся в ней сжатый газ, сбрасывается через выходные (нагнетательные) отверстия.

Как видно, водокольцевой насос устроен достаточно просто. Помимо материалов (трубы для изготовления корпуса, торцевых крышек и вала, стальной лист для изготовления колеса, лопаток и бака) понадобятся подшипники и электродвигатель. Рабочее колесо устанавливается так, чтобы оно не соприкасалось с корпусом и торцевыми крышками. Таким образом, трение между какими-либо деталями насоса отсутствует, а значит и изнашиваться нечему.

Помпа водокольцевая

Напрессовка подшипников осуществляется при помощи специального инструмента – съемника. Его также можно изготовить самостоятельно. Необходимо усилие в любом съемнике, независимо от его конструкции, создается путем затягивания резьбы. Самый простой вариант – две пластины с отверстиями под шпильки. Одну пластину упираем в торец вала, другую устанавливаем за подшипником.

Вставив в отверстия пластин шпильки, нужно по очереди и постепенно затягивать на них гайки, в результате чего вторая пластина будет притягиваться к первой, и напрессовывать при этом подшипник на вал. Его перед началом операции нужно смазать литолом.

Водокольцевой насос может без последствий откачивать газ с большим содержанием пыли, песка или влаги. При этом весь мусор остается в воде, то есть параллельно с откачиванием происходит и фильтрация газа. Однако, при длительной эксплуатации в таких условиях торцы рабочего колеса могут истираться. В таком случае достаточно будет восстановить требуемые зазоры посредством установки прокладок между корпусом и торцевыми крышками.

Водокольцевой насос относится к категории безмасляных. Это значит, что его рабочий механизм не нуждается в смазке. Только в подшипники нужно вводить небольшое ее количество. Высокая точность при изготовлении отдельных деталей не требуется.

1 Как из автомобильного насоса сделать Вакуумный?

Легче всего самодельный вакуумный насос сделать из банального манжетного насоса, использующегося в автомобилях.

Более того, вполне подойдет и велосипедный насос, хотя для его модернизации в вакуумный образец бытового типа необходимо будет потратить больше времени и средств, поэтому преобразование автомобильного насоса является более предпочтительным вариантом.

Поэтапно процесс модернизации автомобильного насоса в необходимый вакуумный выглядит так:

  • Необходимо раскрутить автомобильный насос;
  • Далее манжет разворачивается на 180 градусов;
  • Остается лишь собрать механизм в обратной последовательности.

Разворачивать манжет на 180 градусов необходимо потому, что при таком его расположении самодельный агрегат сможет вытягивать воздух из емкости. Мощности вытягивания воздушных масс более чем достаточно, если, конечно же, такой ручной самодельный насос не будет применяться для получения глубокого вакуума.

Вторым этапом модернизации автомобильного насоса будет создание обратного клапана. Наиболее подходящим механизмом для подачи воздуха в емкость от компрессора является любая подходящая по параметрам пластиковая деталь. Ее следует установить между шлангом и насосом.

В целом на этом модернизация обычного автомобильного образца для получения на выходе вакуумного окончена. Казалось бы, что после этого задаться вопросом «как сделать вакуумный насос?» уже не получится.

Модернизированная манжета велосипедного насоса, развернутая на 180 градусов

Но на самом деле данный способ может подойти далеко не всем, поэтому существует еще несколько способов создания импровизированного вакуумного насоса своими руками.

1.1 Водокольцевой насос вакуумного типа

Ручной насос такого вида изготавливается с использование корпуса имеющего цилиндрическую форму. Сам корпус необходимо положить внутрь вала с рабочим колесом, который имеет небольшие лопасти.

Далее необходимо создать подачу воду в корпус устройства, которая, собственно, и заставит колесо с лопастями вращаться. Надо понимать, что жидкость при воздействии центробежной силы непременно устремится к стенкам устройства. А вот в центре устройства будет вакуум.

Такого рода устройства применяются не только в сельскохозяйственной технике, но и даже устанавливаются в заводское оборудование.

Следует заметить, что водокольцевой вид насоса имеет существенные недостатки, что ограничивают спектр его применения. Это такие недостатки, как:

  • Необходимость в постоянном улавливании и последующей утилизации, иногда даже и рециркуляции, так называемых теряющихся рабочих жидкостей, процесс утилизации которых должен проходить с включением отходящих газов;
  • Необходимость в постоянном пополнении объемов рабочих жидкостей в самом механизме;
  • Необходимость создания системы для охлаждения использующейся жидкости, что просто обязательно при работе вакуумного насоса такого типа, так как при отсутствии снижения давления образующихся паров выход из строя оборудования просто неизбежен.
