Вдавливание свай: технология погружения, установка и машины для работы

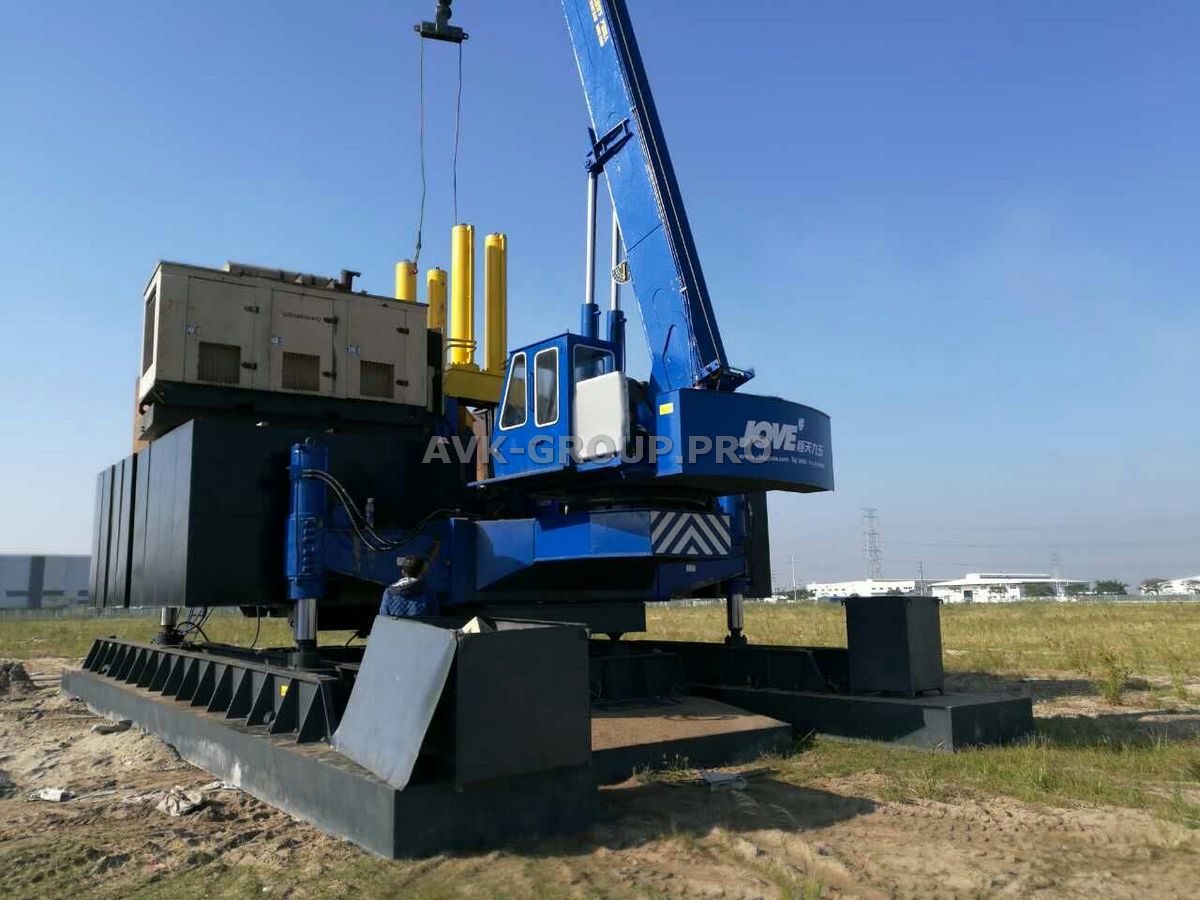

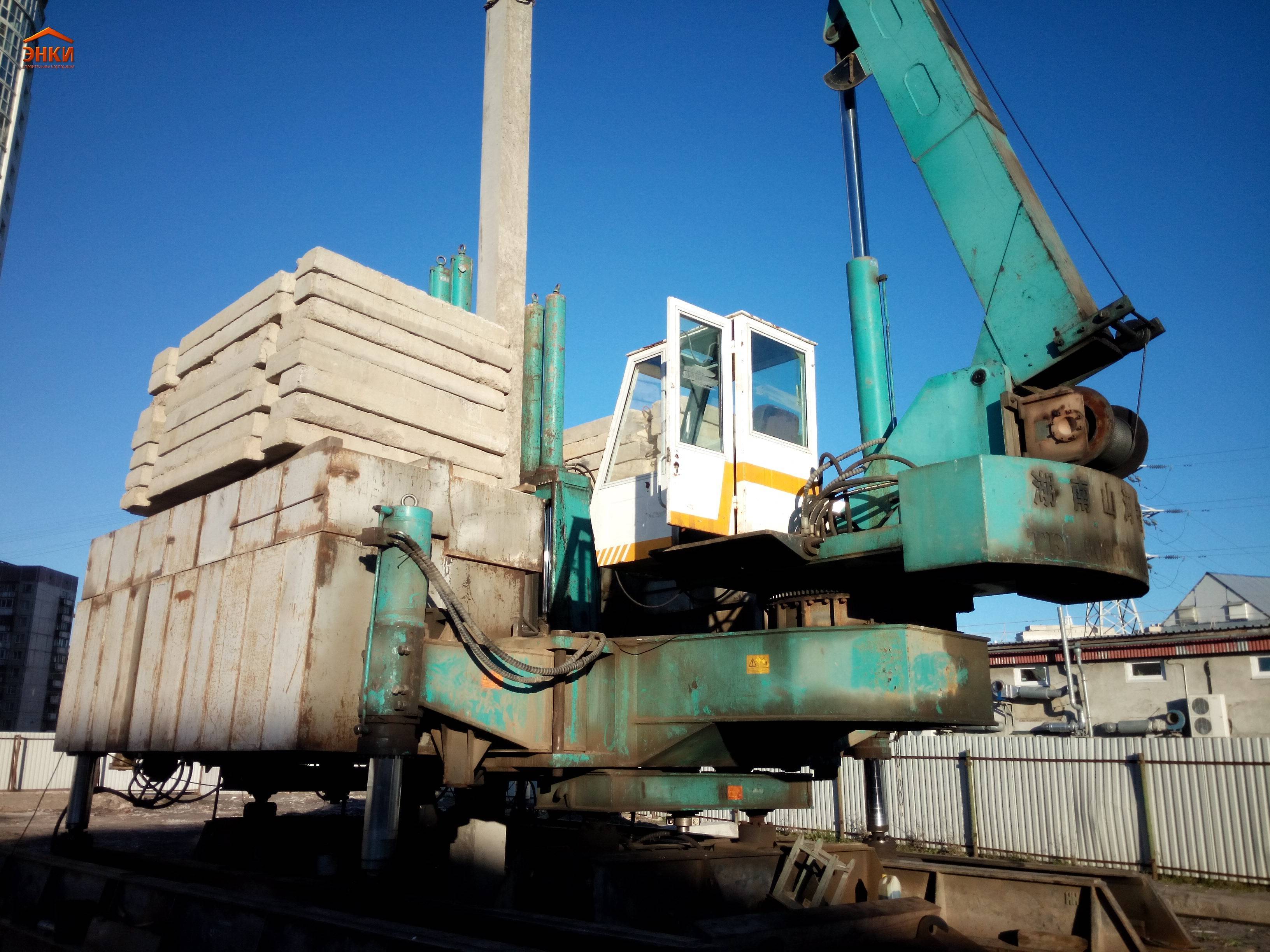

Сваевдавливающая машина (гидравлический гидростатический копер)

Схема сваевдавливающей машины.

Машина такого типа представляет собой основную раму (на ней крепятся следующие установки: становка перемещения машины, крановая и сваевдавливающая) и грузовую раму, служащую для закрепления анкерных грузов. Два крепления сваевдавливающей установки, боковое и центральное, позволяют работать в непосредственной близости от существующих зданий.

Такое оборудование представляет собой функционально-законченный механизм, для работы которого не требуется вспомогательное оборудование.

Технология работы сваевдавливающей машины следующая: в разобранном виде оборудование доставляется на строительную площадку, подготовка которой занимает гораздо меньше времени, чем для работы сваевдавливающей установки. Для этого достаточно лишь чернового выравнивания площадки и разметки точек вдавливания. При этом площадка может даже иметь небольшой уклон (до 15%), так как в процессе работы машины благодаря имеющимся гидравлическим цилиндрам этот недочет будет устранен. Кроме того, весь процесс работы по вдавливанию полностью контролируется, соответственно, после ее проведения нет необходимости в дополнительных статических испытаний установленных элементов.

Конечно, стоимость такой машины довольно высока, но так как она включает в себя и шасси, и кран, и сваевдавливающую установку, то эта стоимость вполне адекватна и не превышает суммарную стоимость, которую имеет все это оборудование.

Преимущества сваевдавливающей машины:

не требуется дополнительное оборудование для возведения фундамента;
отсутствие вибрационных и ударных нагрузок на грунт и расположенные в непосредственной близости здания и сооружения;
отсутствие необходимости в лидерных скважинах;
отсутствие необходимости в принятии дополнительных мер по подготовке площадки к проведению работ;
высокая скорость проведения работ.

Схема элементов сваи.

Справедливости ради следует отметить и то, что данная технология имеет и некоторые недостатки:

не всегда есть возможность проведения работ на небольших строительных площадках из-за габаритов применяемой техники;
для доставки на строительную площадку требуется гораздо больше техники, что увеличивает цену перевозки;
стоимость погружения одного погонного метра превышает цену на погружение, к примеру, забивных свай.

Таким образом, возведение свайного фундамента методом вдавливания свай является наиболее прогрессивным способом проведения работ. Он отличается энергоемкостью, высокой производительностью и скоростью проведения работ, позволяет избежать дополнительных работ по проведению подготовки строительной площадки. Прогресс не стоит на месте, и вместе с ним растет число применяемых в строительстве методов.

В каждом конкретном случае следует выбирать тот, который будет отвечать запросам постройки и возможностям использования определенного оборудования.

Общие сведения

Данная техника было создана еще в советские времена.

Смотреть галерею Сначала она использовалась при строительстве в холодной климатической зоне. То есть некоторые устройства не справлялись с тяжелым твердым грунтом. После этого их начали массово выпускать и использовать при создании фундамента на разных строительных площадках.

Построение фундамента выполняется в том случае, когда грунт обладает слабыми свойствами и неспособен выдерживать будущие конструкции. Сваебойная машина забивает сваи до более прочных слоев грунта. Ее также используют для быстрого построения фундамента.

Смотреть галерею

Он становится надежнее, да и с экономической точки выгодно. Также ее применяют для установки винтовых свай. Они закручиваются в грунт на определенное расстояние, и обеспечивают надежную опору. Винтовой тип применяется при сложном рельефе.

Сваебойная установка может работать при любых климатических условиях, то есть способна функционировать при температурах наружного воздуха от -40ºС до +40ºС. Скорость ветра не учитывается.

Виды свайных элементов

Изготовление свайных элементов выполняется в условиях производства, на строительной площадке. Металлические и железобетонные элементы выпускаются готовыми к применению. Нужно организовать транспортировку оборудования, погрузку и выгрузку в место назначения. Забивка таких опор в полость земли выполняется строительными агрегатами и механизмами. Свайные сооружения можно изготовить собственными руками. Создается скважина под диаметр сваи. Ее полость заливается бетоном.

Свайные элементы делятся по категориям:

забивные — стержни из железобетона. Редко используются для самостоятельного строительства. Высокая цена аренды технических средств. Дорого стоят и сами сваи. Предварительно выполняются расчеты: глубина погружения, сила удара и время работы пневматического строительного молота;

Забивные опоры

винтовые. Выполняются металлическими. Рекомендуются для малоэтажных зданий. Введение винтовой опоры возможно своими силами и оборудованием;
буронабивные. Буром в грунте выполняется скважина. Производится заливка полости бетоном.

№5. Погружение свай вдавливанием

Метод вдавливания используется на особо твердых и плотных грунтах (за исключением скальных пород) для погружения свай сплошного и трубчатого сечения небольшой длины (3-5 м). В основе метода – воздействие на сваю статической нагрузки. При работах используется спецтехника, которая занимает достаточно места, поэтому реализация способа возможна только на участках, где в распоряжении есть хотя бы 500 м2 площади.

Сначала сваю в вертикальном положении размещают в направляющей стреле установки, а свайный ствол фиксируют зажимами. Свая углубляется на метр, после чего на ее голову опускают оголовник, который и будет передавать давление на сваю через систему блоков от базовой машины (экскаватор, трактор). Это давление заставляет сваю постепенно погружаться в грунт. Если свая не может достичь необходимой глубины, с помощью оборудования ее немного приподнимают, снова опускают и продолжают вдавливание.

Что такое сваевдавливающая установка

СВУпогружения железобетонных свайтрубамишпунтовымВажно: выбор конкретного типа и мощности СВУ для проведения свайных работ осуществляется на основе проектной несущей нагрузки, которую будут нести сваи во время эксплуатации, умноженной на коэф. 2,5

На выходе получается номинальное статическое усилие, которым должна обладать использующаяся для погружения свай СВУ.

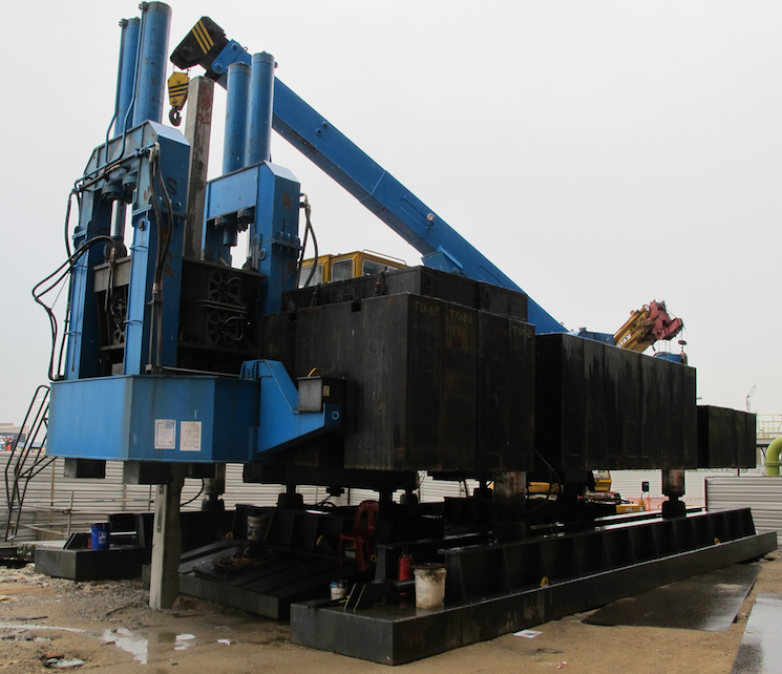

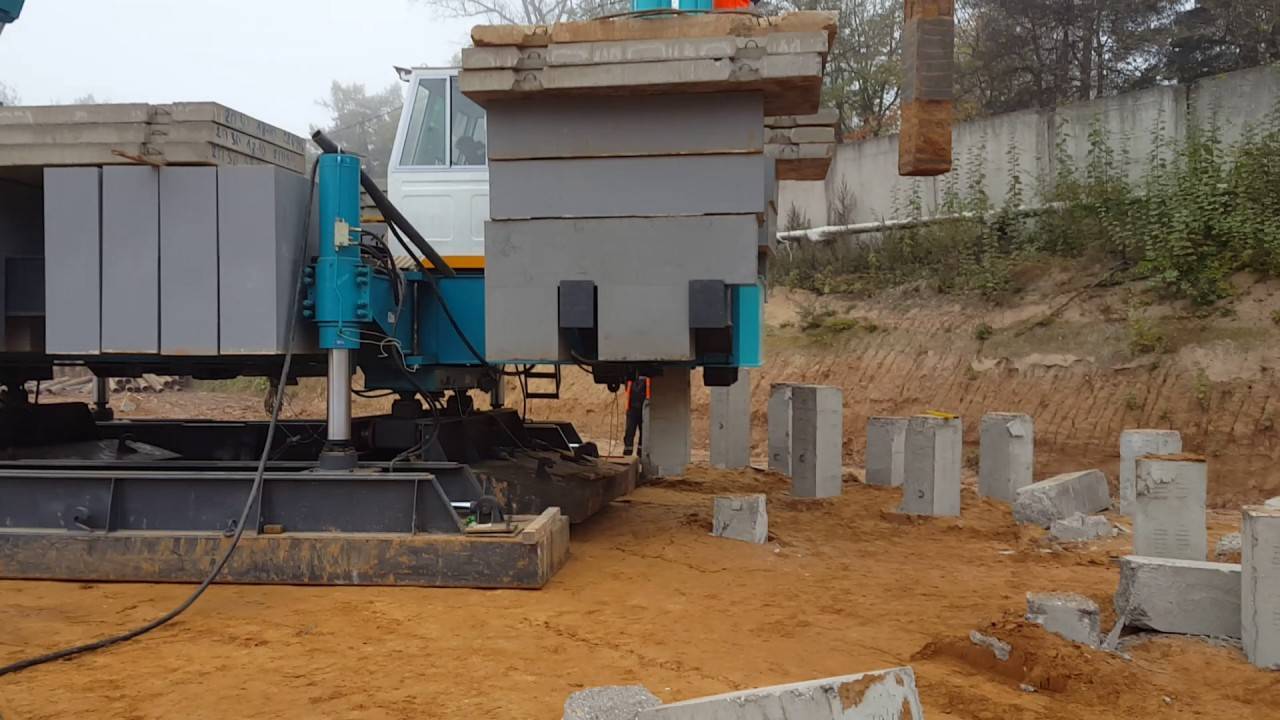

Рис 1.1Среднегабаритная сваевдавливающая установка

железобетонной сваи250 тонн4 группы

Компактная техника – класс установок применяющихся в малоэтажном строительстве для вдавливания свайных опор испытывающий несущую нагрузку от 30 до 50 тонн. Такая техника способна развивать прикладное усилие до 120 тонн, что позволяет ей погружать сваи длиной от 3 до 9 метров и максимальным сечением в 30*30 см;
Экономичная техника – наиболее распространенные СВУ, работающие со сваями с нагрузкой от 56 до 105 тонн. Экономичные СВУ обеспечивают прикладное статическое усилие до 250 тонн, они работаю со сваями длиной от 4 до 15 м. всех распространенных сечений – от 30*30 до 50*50 см;
Среднемощная техника – такие установки используются для обустройства фундаментов, сваи в которых испытывают несущую нагрузку до 150 тонн. Среднемощные СВУ обеспечивают статическое усилие до 360 тонн, что дает им высокую продуктивность вдавливания свай сечением до 50*50 см и длиной до 15 м;
Тяжелая техника – максимально мощные и габаритные установки, способные развивать прикладное усилие вдавливания мощностью от 400 до 1200 тонн. Такие СВУ погружают сваи всех возможных типоразмеров и длины в любые типы грунтов.

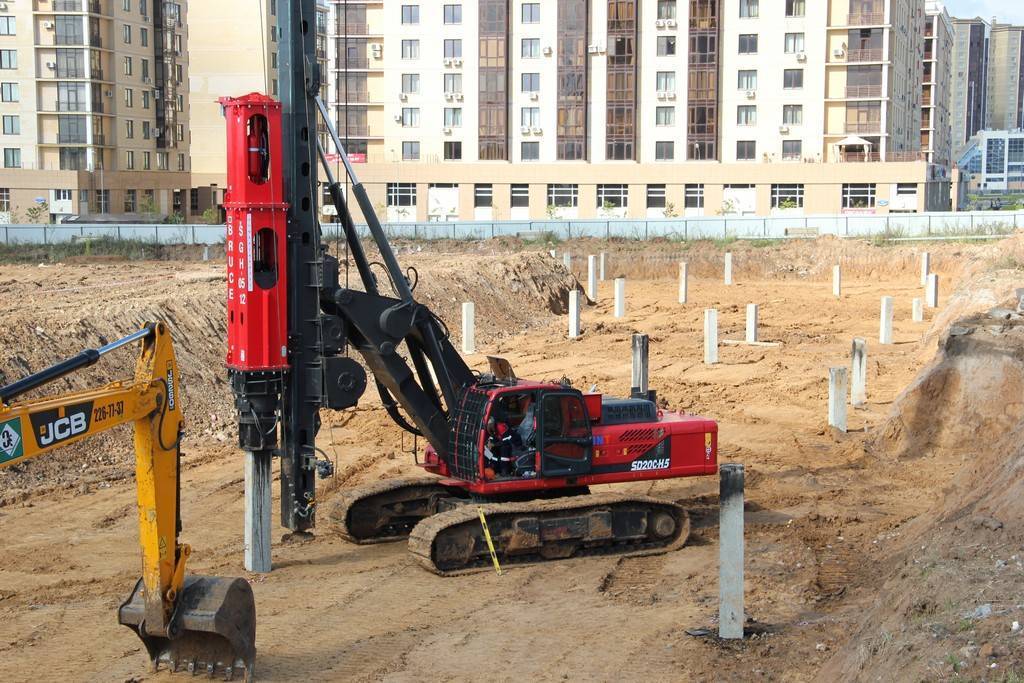

Рис. 1.2Компактная СВУ на гусеничном ходу

№8. Метод электроосмоса при погружении свай

Метод электроосмоса нельзя считать самостоятельным – это, скорее, способ упрощения процесса погружения сваи. Хорошо подходит для плотных и водонасыщенных глинистых грунтов и суглинков. Суть метода заключается в соединении двух свай в электрическую сеть. Уже погруженная свая играет роль анода, а еще не забитая – катода. При включении тока грунт около анода теряет влагу – она переходит в зону около катода. В более влажный грунт, как известно, погрузить сваю намного проще. Погружение осуществляется ударным методом либо вдавливанием.

После того, как в сети пропадет ток, свойства грунта будут восстановлены в короткий срок, так что переживать по поводу несущей способности такого фундамента не стоит.

Вдавливание свай, услуги компании, цены | СвайСтройСервис

Один из прогрессивных методов, используемых в строительстве свайных фундаментов, — статическое вдавливание свай или коротко — вдавливание свай

Очень важно выполнять строительные работы аккуратно, иначе есть риск повредить уже готовые объекты (конструкции, здания). Для этого производят погружение свай вдавливанием, что позволяет предохранить ближайшие объекты от вибраций и повреждений

Метод рекомендуется применять в условиях плотной застройки территории, возле аварийных, ветхих сооружений, в исторических местах, а также там, где запрещается погружать сваи вибропогружением или ударным способом. Кроме того, необходимо помнить, что в Москве действует постановление Правительства о запрещении забивки свай на территории города. Несмотря на сложную геологическую ситуацию и нестабильные погодные условия, вдавливание свай активно практикуется в России, а также в странах Восточной Азии и Европы.

Цены и стоимость

Вдавливание свай

от 500 рублей за погонный метр

*Расчет стоимости производится после получения данных геологии, рабочих чертежей и другой информации необходимой для расчета стоимости работ по погружению статическим методом (вдавливанию) свай

Технология погружения свай вдавливанием

Для вдавливания может применяться гидравлическая (и электрические) сваевдавливающая машина, а также специальные электрические вибровдавливающие установки.

Использования данной техники позволяет преодолеть сопротивление любого грунта, за исключением скального.

Отсутствие лидерных скважин, отсутствие вибро и ударных нагрузок на грунт, возможность проводить работы по установке фундамента в непосредственной близости с жилыми домами и сооружениями, а также высокая скорость работы — безусловно, является отличительными особенностями метода вдавливания свай.

Преимущества вдавливания свай:

метод позволяет сократить сроки строительства фундамента на 20-30%;
экономия денежных средств, выделенных на строительство фундамента, — до 20%;
метод позволяет проводить статическое вдавливание свай, в стесненных условиях и труднодоступных местах;
увеличивается несущая способность фундамента;
технология позволяет погружать сваи на необходимые проектные отметки;
в процессе работы вдавливаемые сваи не создают динамических колебаний;
метод отличается низким уровнем шума по сравнению с другими методами, например по сравнению с ударной забивкой свай.

Особенности

Забивные сваи опираются на прочные слои грунта, а потому характеризуются высокой несущей способностью. Их использование, кроме того, предотвращает деформирование опасных слоев грунта, что при других условиях чревато неравномерным проседанием строения.

Забивка свай производится в следующие типы грунта:

рыхлые песчаные и среднепрочные почвы;
текучие и пластичные супеси;
туго-, текуче- и мягкопластичные глины и суглинки.

Для забивки используются разные типы свай. Если говорить о форме сечения, то это:

круглые (сплошные и полые);
тавровые;
квадратные.

В зависимости от применяемого материала выделяют сваи:

металлические – подходят для строительства крупных объектов из кирпича, на основе деревянного сруба, а также для возведения каркасных домов;

железобетонные – используются под монолитные промышленные и многоэтажные объекты, рекомендованы под подвижные грунты;
деревянные – подходят для частных домов, дач, небольших мостов, временных построек.

В зависимости от способа изготовления – монолитные и сварные.

Критерии выбора и особенности деревянных свай определяются по ГОСТ 9463-88. Для прочих изделий существуют нормативные документы.

Вне зависимости от вида сваи, они должны соответствовать следующим требованиям:

один элемент должен выдерживать большую нагрузку;
высокая трещиностойкость;
устойчивость к высокой переменной нагрузке, способность функционировать в сложных гидрогеологических условиях.

Для забивки свай применяется спецтехника, оказывающая на элементы статическую (постоянное вдавливание) или динамическую (удары) нагрузку. Работы предваряются геологическими изысканием и забивкой пробного элемента. Последнее действие позволяет увидеть, насколько точны теоретические предположения о характере грунта, оценить поведение сваи в почве.

Если пробная забивка оказалась успешной, производится установка всех опор, организация основания, по окончании которой делается забирка фундамента. Последняя предполагает закрывание надземной части основания с целью его защиты от негативных факторов внешней среды. Забирка может выполняться с применением кирпичной кладки, досок, бетонного раствора. Получившийся цоколь затем облицовывается подходящим материалом.

Главным преимуществом свайного фундамента является, конечно, возможность возведения строений среднего и крупного размера на опасных, склонных к осыпанию и пластичности, почвах. Один элемент выдерживает нагрузку в 1,5 тонны. Это, в свою очередь, позволяет снизить количество свай, а, заодно, и уменьшить смету. Затраты на свайный фундамент окажутся меньшими по сравнению с расходами на организацию ленточного или монолитного аналога.

Помимо очевидного, метод забивки свай имеет следующие «плюсы»:

расположенные рядом строения не испытывают динамических нагрузок;
возможность строительства на рельефных грунтах, почвах, имеющих значительный наклон;
сохранение общего вида ландшафта;
высокая скорость возведения фундамента, отсутствие необходимости ждать, когда основание наберет прочность;
подходит для любых типов строений;
делает почти любой участок пригодным под строительство.

Преимущества

Достоинства технологии монтажа свай вдавливанием:

Отсутствие разрушительных деформаций конструкций соседних зданий и сооружений. Отсутствие ударных нагрузок и вибрационных усилий обеспечивает сохранность и целостность исторических памятников архитектуры, рядом проходящих автомагистралей, инженерных трубопроводов.
Быстрый монтаж. Установка для вдавливания способна выполнять полный цикл работ и не требует установки дополнительного оборудования. Производительность машины позволяет установить в одну смену до 50 свайных опор.
Минимальное количество подготовительных работ.
Возможность эффективной работы на любом грунтовом основания. Чтобы преодолеть слабые и просадочные почвы и погрузить опору в плотное основание, метод вдавливания дает возможность заглубить сваю на отметку свыше 30 метров.
Увеличение срока службы конструкций фундаментов. Технология статистического погружения во много раз снижает риск образования на корпусе сваи опасных микротрещин, которые во время эксплуатации могут привести к нарушению несущей способности фундамента.

С помощью компьютерного мониторинга можно проводить регулировку давления каждой погружаемой опоры.

Метод вдавливания свайных опор практически лишен недостатков.

№3. Виброударный способ

Как следует из названия, этот метод предполагает комбинирование вибрационной и ударной нагрузки. На сваю одновременно воздействуют и колебания, и удары, что позволяет ей быстро и относительно легко входить в почву. Такой способ используют на плотных грунтах, где иной метод окажется нерезультативным.

Установка, которая осуществляет виброударное погружение, имеет две рамы: на одной располагается электрогенераторный ударный аппарат, на второй – стрела с вибропогружателем. Вибропогружатель соединяется со сваей при помощи наголовника, далее происходит позиционирование сваи и запуск механизма. Подобным способом можно погружать сваи длиной до 6 м.

Погружение свай методом вдавливания, способы

Есть несколько способов вдавливания уже готовых свай по периметру фундамента. Сравним их, выявив преимущества и недостатки каждого.

Способ удара. Относится к группе вдавливания свай. Является самым шумным и вследствие этого практически не подходит для осуществления в населенных пунктах. Но обладает простым принципом действия. Этапы ударного способа вдавливания свай:

установка копрового оборудования на предполагаемое место забивки сваи;
подтягивание и фиксирование сваи в точке вдавливания;
непосредственная забивка, которая обычно осуществляется в два-четыре удара;
компьютерный замер глубины вошедшей сваи;
силовое испытание на прочность забитой сваи.

Вдавливание свай способом удара происходит либо до конкретной отметки, либо по всей длине до ее основания.

Методы вдавливания свай

Вдавливание свай выполняется несколькими методами: точечный, координатный, линейный. Выбор технологии зависит от инженерно-геологической ситуации на объекте, например, при работе с одиночными, анкерными, стабилизационными сваями используется точечная методика. Линейная технология востребована в случае рядного размещения свайных конструкций, а координатный способ актуален при многорядном и даже кустовом расположении.

Точечный метод

Точечная методика вдавливания реализуется при необходимости погружения свай и шпунта в непосредственной близости к уже существующим сооружениями и инженерным коммуникациям. Данный способ позволяет погружать сваи на расстоянии 1 метра от стен (шпунт — на расстоянии 50 см). Также точечный способ практикуется при выполнении реконструкции аварийных фундаментов, при проведении работ в подвальных помещениях, шахтах лифтов либо под перекрытиями построек.

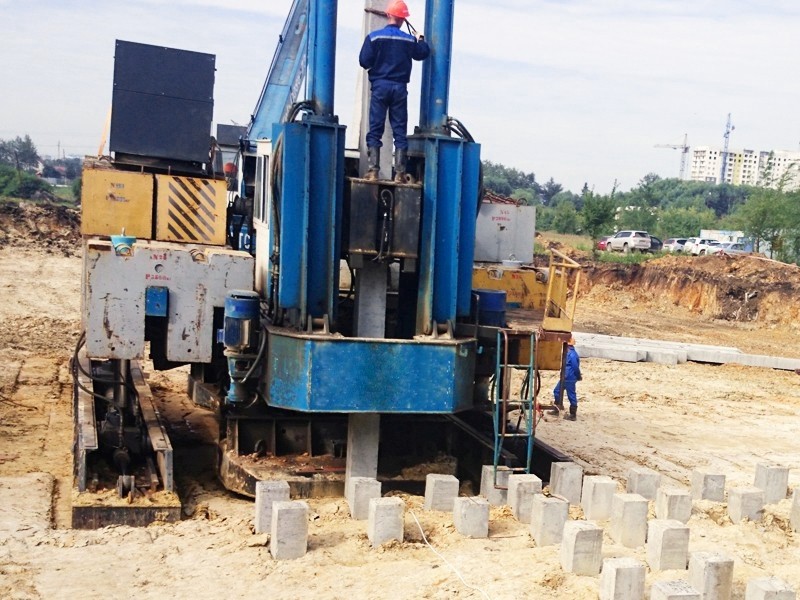

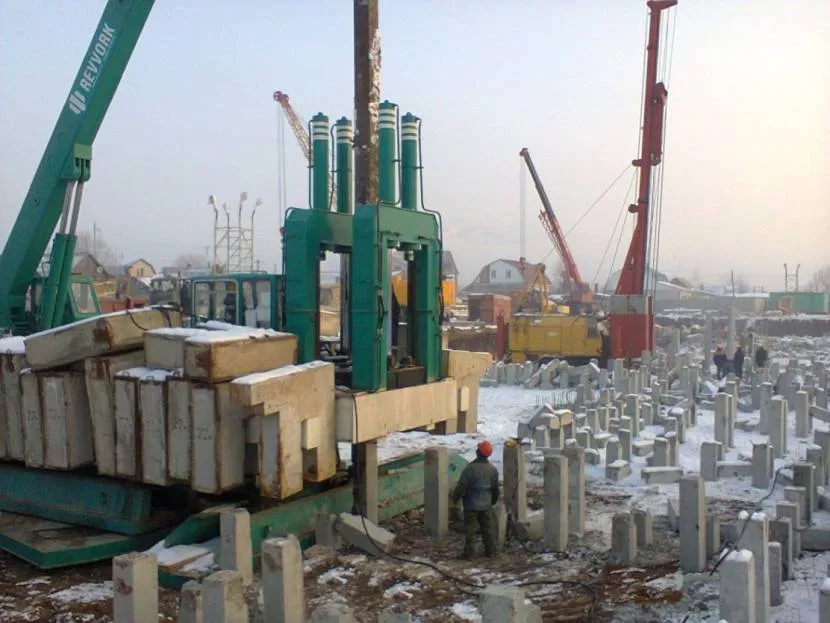

Рис: Вдавливание свай точечным методом

Линейный и координатный методы

Данные способы вдавливания также применяются при обустройстве сплошных свайных полей. Отличия между ними заключаются в том, что при линейном методе передвижения СВУ погружает сваипо продольным осям свайного поля, тогда как при координатном метода СВУ передвигается по продольным и перпендикулярным осям последовательно.

Линейный и координатный методы вдавливания свай могут осуществляться с использованием МКС — модульных систем, представленных в виде двух продольных направляющих балок, установленных параллельно оси свайного ряда, по которым сваевдавливающая установкаперемещается с помощью гидроцилиндров.

Направляющие балки последовательно наращиваются по мере проходки свайного поля. Их установка выполняется посредством стрелового крана, который также выполняет подачу свай и загрузку СВУ анкерными пригрузами.

Методы и технология выполнения работ

Погружение свай методом статического вдавливания отличается технологическими нюансами. Они зависят от особенностей свайного поля, конструктивного исполнения опор, вида грунта, характера выполняемых работ и конкретных условий строительной площадки.

Наиболее оперативными и производительными являются кустовой и линейный метод

Различают следующие способы силового погружения:

Локальный или точечный метод. Используется при необходимости вдавливания опор на расстоянии более метра от существующих коммуникаций или инженерных объектов. Применяется при восстановлении аварийных оснований, реконструкции сооружений, выполнении работ внутри объектов. Технология обеспечивает щадящий режим погружения, обеспечивающий целостность рядом расположенных строений. Процесс отличается малой производительностью, составляющей до 15 колонн за смену.
Линейный метод. Используется на открытых строительных площадках и позволяет выполнять однорядное расположение. Оборудование перемещается вдоль продольных осей свайного поля и обеспечивает максимальную эффективность вдавливания при возведении объектов промышленной сферы, сооружении конструкций гидротехнического назначения.
Координатный способ. Предусматривает многорядное размещение опорных элементов на свайном поле. Технология предусматривает последовательное перемещение специального оборудования для статического вдавливания по продольным и расположенным к ним перпендикулярно рядам опор будущего свайного фундамента. Особенность метода – повышенная производительность вдавливания, превосходящая вибропогружение свай на 40%.

Такая технология по эффективности превосходит погружение путем забивки.

Вдавливание свай — технология, которая применяется для строительства самых различных объектов

Процесс подготовки оборудования включает следующие этапы:

Подготовку сваевдавливающего оборудования к выполнению работ согласно требованиям эксплуатационной документации.
Проверку плотности грунта, горизонтальности площадки и отсутствия посторонних предметов, затрудняющих выполнение строительных мероприятий.
Контроль соответствия предварительно выполненной разметки свайной площадки требованиям, заложенным в проекте.
Установку гидравлического оборудования, такелажной оснастки и необходимых технологических устройств.
Перемещение установки с помощью крана на исходную точку строительной площадки.
Контроль горизонтальности расположения установки, соответствия координат рабочего органа и участка погружения.
Последовательную загрузку контргрузов с противоположных сторон рабочей платформы и проверку стабильности расположения установки.
Подключение кабеля электрического питания, приведение в рабочее положение гидравлического узла.
Перемещение элемента в рабочую зону и фиксация в гидравлическом приспособлении.
Опускание опоры с последующим перемещением гидравлического узла по вертикали и циклическим вдавливанием с одновременным уплотнением почвы.

Для осуществления процедуры погружения конструкции, используются сваевдавливающие машины или как их ещё называют гидравлические копры

Основные способы вдавливания свай

Технологию монтажа вертикальных опор выбирают в зависимости от физико-механических свойств почвенных слоев. Применяют оборудование, которое имеет характеристики точечной установки, линейной или координационной машины. Специализированные агрегаты не являются ограниченными блоками с одной функцией, поэтому их применение удобно в работе.

Сваю фиксируют механическими устройствами на опорной раме. Насосы на основе гидравлики подают давление, устойчивость агрегата обеспечивают грузила. Эффективную работу обеспечивает перемещение машины с помощью самоходного пневматического шасси.

Выпускают отдельные сваевдавливающие автоматические установки, нацеленные конкретно на организацию статического усилия. Стойка углубляется под действием веса агрегата, иногда дополнительно применяют вибрацию, если позволяют условия.

Точечный

Линейное и точечное вдавливание свай

Метод находит применение в период реставрационных и ремонтных работ старых зданий, когда важно не повредить существующие коммуникации. Точечно вдавливаемые сваи устанавливают аккуратно, чтобы не нарушить целостность старых оснований и соседних фундаментов

Вдавить элементы помогает гидравлические установки.

Технологические карты разрабатывают так, чтобы отклонение центральной оси стойки от проектируемого положения не превышало ±5 мм по горизонтали. Место заглубления отмечают на площадке отрезками арматуры, которые забивают на 20 – 30 см в грунт. Для точечной установки складируют подготовленные элементы в штабель высотой не больше 2 м, при этом головки стоек находятся в одной стороне.

Если есть несколько разновидностей стержней для опор, для них организуют отдельные места складирования. Поднимают и монтируют строительным краном. Сваевдавливаемые агрегаты располагают так, чтобы каждый мог работать на максимальном числе мест вдавливания. Схему перемещения машины указывают в технологических картах работ.

Линейный

Способ заключается в продольном передвижении оборудования в направлении балочного ряда. При линейном методе отпадает необходимость контролировать центр оси при заглублении каждой стойки, нужно правильно выставить продольную прямую.

Предварительные работы:

рытье котлованов, обустройство водоотлива и водостока;
организация кратковременных путей для подъезда агрегатов к месту установки;
подготовка разметочного плана свайного пространства с разбивкой осей и отметкой расположения элементов;
разводка осветительных и силовых электрических сетей;
доставка на участок и подготовка к процессу механизмов и агрегатов минимум на 2 суток работы.

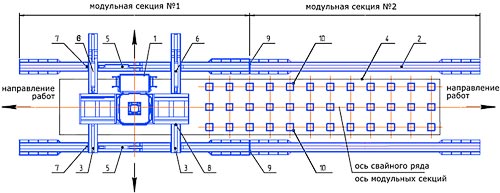

Координатный

Метод вдавливания применяют в обстоятельствах, когда значение имеет скорость возведения свайного основания при большом объеме работ. Координатная технология является основным способом при обустройстве стоечных массивов промышленных объектов, гидротехнических сооружений. Способ сокращает время перемещения агрегатов по свайному полю.

Разрабатывают модульные схемы, в основе которых лежат две направляющие балки. Продольные ориентиры выбирают параллельно линии свайной полосы, по ним и передвигается сваевдавливающая машина. Постепенно наращивают длину направляющих балок по мере прохождения очередного участка. Помогает в работе стреловой кран, который подает вертикальные элементы и помещает грузила на установку.

Используют вспомогательную металлическую сваю, если голова основного элемента останавливается на уровне около 60 см над поверхностью. Элемент зажимают в гидравлике и с его помощью давят на наголовник железобетонной стойки до полного погружения в твердом слое.

Причины применения вдавливания для закладки свай

Вдавливание железобетонных опорных конструкций здания или сооружения в сложный грунт – это прогрессивный метод производства работ. Он широко применяется из-за ряда преимуществ над ударным и вибрационным способом. В частности, современный метод отличается более высоким показателем эффективности. Его применяют, когда необходимо выполнить большой объем работ. Другими словами, если нужно создать масштабное свайное поле, на котором впоследствии будет выполняться строительство дома.

Вдавливание опорных конструкций из железобетона – это погружение свай в грунт путем воздействия на них статических нагрузок в вертикальном направлении. Способ позволяет ускорить процесс создания фундамента и сэкономить средства. Ведь при статическом вдавливании затрачивается меньшее количество энергии, чем при вибрационном или ударном варианте.

Во время статической установки тратится меньше энергии, чем при ударном способеИсточник ustanovkasvai.ru

Погружение железобетонных свай вдавливанием выбирают в следующих случаях:

Когда проводится установка опор нового здания рядом с уже построенными домами. Минимально разрешенная дистанция от стен ближайшего сооружения составляет 1 м. Когда соблюдается это правило, исключается разрушение фундаментов рядом расположенных построек из-за минимальных создаваемых динамических воздействий на них.
Если погружение опорных конструкций выполняется в районе с плотной застройкой, что вынуждает снижать шумовой уровень при проведении работ. Во время вдавливания шума примерно в 3 раза меньше, чем при использовании дизельного молота.
Когда работы проводятся на неустойчивой почве, которая может обваливаться и сдвигаться. Ведь при использовании дизельного молота или вибропогружателя вероятность сдвига или обвала грунта только увеличивается из-за создаваемых оборудованием динамических нагрузок.

Использование техники для вдавливания железобетонных свай уменьшает вероятность обвала грунтаИсточник zalpstroy.ru

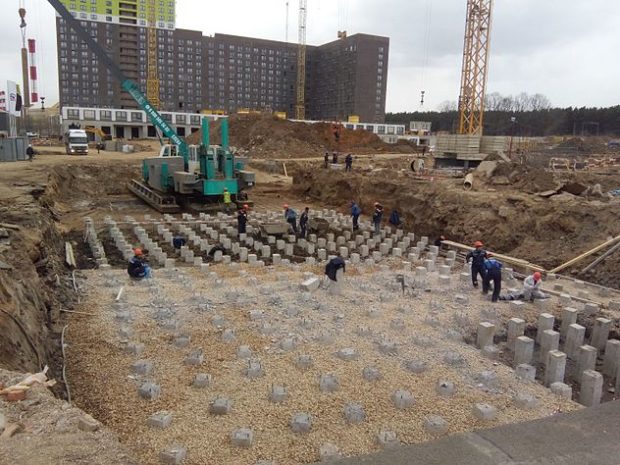

Если необходимо установить большое число железобетонных свай в плотном грунте, так как установки для вдавливания представляют собой технику, мощности которой достаточно для проведения необходимых работ без применения дополнительных способов. В то же время забивку опорных конструкций в таком же объеме удастся выполнить только с одновременным применением лидерного бурения, а это увеличит стоимость строительства.

Методы и технология выполнения работ

Наиболее оперативными и производительными являются кустовой и линейный метод

Различают следующие способы силового погружения:

Локальный или точечный метод. Используется при необходимости вдавливания опор на расстоянии более метра от существующих коммуникаций или инженерных объектов. Применяется при восстановлении аварийных оснований, реконструкции сооружений, выполнении работ внутри объектов. Технология обеспечивает щадящий режим погружения, обеспечивающий целостность рядом расположенных строений. Процесс отличается малой производительностью, составляющей до 15 колонн за смену.
Линейный метод. Используется на открытых строительных площадках и позволяет выполнять однорядное расположение. Оборудование перемещается вдоль продольных осей свайного поля и обеспечивает максимальную эффективность вдавливания при возведении объектов промышленной сферы, сооружении конструкций гидротехнического назначения.
Координатный способ. Предусматривает многорядное размещение опорных элементов на свайном поле. Технология предусматривает последовательное перемещение специального оборудования для статического вдавливания по продольным и расположенным к ним перпендикулярно рядам опор будущего свайного фундамента. Особенность метода – повышенная производительность вдавливания, превосходящая вибропогружение свай на 40%.

Такая технология по эффективности превосходит погружение путем забивки.

Вдавливание свай — технология, которая применяется для строительства самых различных объектов

Процесс подготовки оборудования включает следующие этапы:

Подготовку сваевдавливающего оборудования к выполнению работ согласно требованиям эксплуатационной документации.
Проверку плотности грунта, горизонтальности площадки и отсутствия посторонних предметов, затрудняющих выполнение строительных мероприятий.
Контроль соответствия предварительно выполненной разметки свайной площадки требованиям, заложенным в проекте.
Установку гидравлического оборудования, такелажной оснастки и необходимых технологических устройств.
Перемещение установки с помощью крана на исходную точку строительной площадки.
Контроль горизонтальности расположения установки, соответствия координат рабочего органа и участка погружения.
Последовательную загрузку контргрузов с противоположных сторон рабочей платформы и проверку стабильности расположения установки.
Подключение кабеля электрического питания, приведение в рабочее положение гидравлического узла.
Перемещение элемента в рабочую зону и фиксация в гидравлическом приспособлении.
Опускание опоры с последующим перемещением гидравлического узла по вертикали и циклическим вдавливанием с одновременным уплотнением почвы.

Наши события

3 декабря 2021, 11:12 RusCable Live – Борьба со злом. Эфир 3.12.2021

30 ноября 2021, 17:01 Необычный завод “Камышмаш”: от кабельных вводов до ретро-машин. Часть 1

30 ноября 2021, 16:38 RusCable Insider #249 – новый кабель EXPERt class. Камышинский машзавод. Хеджирование рисков от СБЕРа и тест на знание проблем рынка

29 ноября 2021, 11:19 RusCable Review №79 – КабельСтройСервис, СегментЭНЕРГО, Севкабель, Москабель, Режкабель

26 ноября 2021, 11:18 RusCable Live – Кабель в Москве. КCC, МКМ, АЭК / 26.11.2021

23 ноября 2021, 15:22 Вывод КАБСов при партнерстве с ТК “КабельСтройСервис”

ПАРТНЁРЫ
