Вентиляция бассейна – расчет системы приточно-вытяжной вентиляции бассейна

Ремонт вентиляции бассейна

Неисправность вентиляции возникает по ряду следующих причин:

• допущены ошибки при монтаже оборудования;
• неквалифицированное вмешательство в работу оборудования, изменение устройства канала;
• обрушение воздуховода;
• сильное засорение каналов;
• закончился ресурс оборудования.

Неопытному человеку с первого взгляда сложно понять, когда нужен ремонт. Насторожиться можно при проявлении одного из перечисленных признаков:

1. Усилился шум работающих вентиляторов. Внутри воздуховодов появились посторонние звуки.
2. Внутри помещения с частным бассейном появились неприятные запахи. Обычно они свидетельствуют о засорении каналов.
3. Проживающие в доме с бассейном люди стали чаще болеть респираторными заболеваниями. На стенах здания появился грибок, почернели углы стен.

Если один из признаков существует, срочно надо приступить к ремонту вентиляции.

Работу начинают с диагностики оборудования. Выявляют причины неисправности. Даже если они связаны с вентиляторами, не лишним будет заглянуть внутрь каналов. Проверяют параметры электросети. Возможно, сбои в работе получились от высокого или низкого напряжения. По окончании ремонта проверяют работоспособность аварийных систем отключения.

Подбор оборудования для вентиляции

Ориентируясь на расчеты и личные предпочтения, можно осуществить установку приточно-вытяжной системы, осушителей или комплексной системы. Первый вариант более дешевый и лучшим образом подходящий для жилых домов. Эта система снабжает помещение свежим воздухом, поддерживает температурные показатели и влажность. Оборудование такого типа включает в себя вентилятор притока, устройство забора воздуха, нагреватель воздуха, вытяжной вентилятор.

Осушители используются, когда нельзя установить приточно – вытяжную систему. Их работа заключается в заборе влажного воздуха и его охлаждении до точки росы. Остатки влаги убираются путем вывода через канализацию. Правильно установленная вентиляция бассейна в коттедже позволит избежать появления конденсата.

Главными параметрами при выборе осушителя являются его результативность, продуктивность, надежность и легкость эксплуатации. Составные части осушителей воздуха изготавливают из нержавеющих материалов. Современные осушители воздуха работают на принципах ассимиляции, конденсации или адсорбции. Совместное использование вентилятора и осушителя позволяет поддерживать влажность, исключает появление конденсата.

Комплексная установка позволяет подогревать атмосферу и воду. Автоматическая система самостоятельно регулирует все параметры, независимо от времени года и устанавливает самый экономически выгодный режим работы. Этот вариант является полностью автоматизированным и работает по заданным параметрам, что, несомненно, очень удобно в использовании.

Вентиляция частного бассейна должна обеспечивать выполнение всех санитарных нормативов по подаче чистой атмосферы, ее равномерного распределения и удаления из помещения. Входящий воздух с более низкой температурой и относительной влажностью должен проходить по всему периметру. Такая система позволяет поддерживать температуру поверхности стен. Приточно – вытяжная система выполняет функции удаления влажности и подачи необходимого количества воздуха.

Каждый бассейн требует к себе индивидуального подхода. Правильно спроектированная и качественно установленная система вентиляции создает благоприятные условия для отдыха и позволяет продлить сроки эксплуатации оборудования.

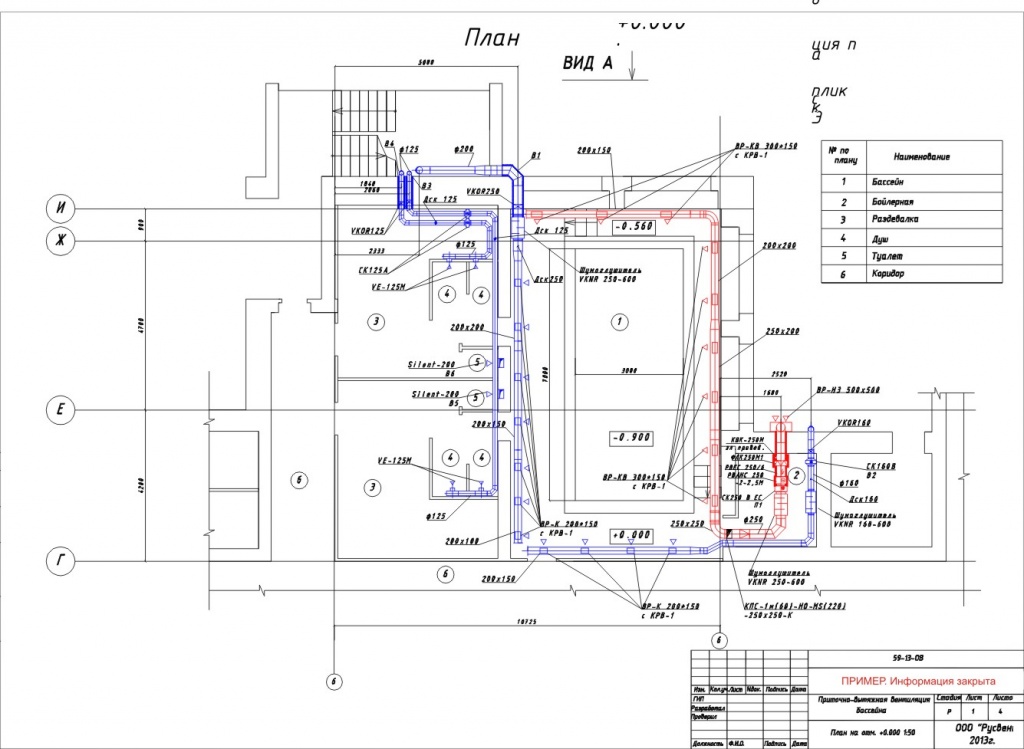

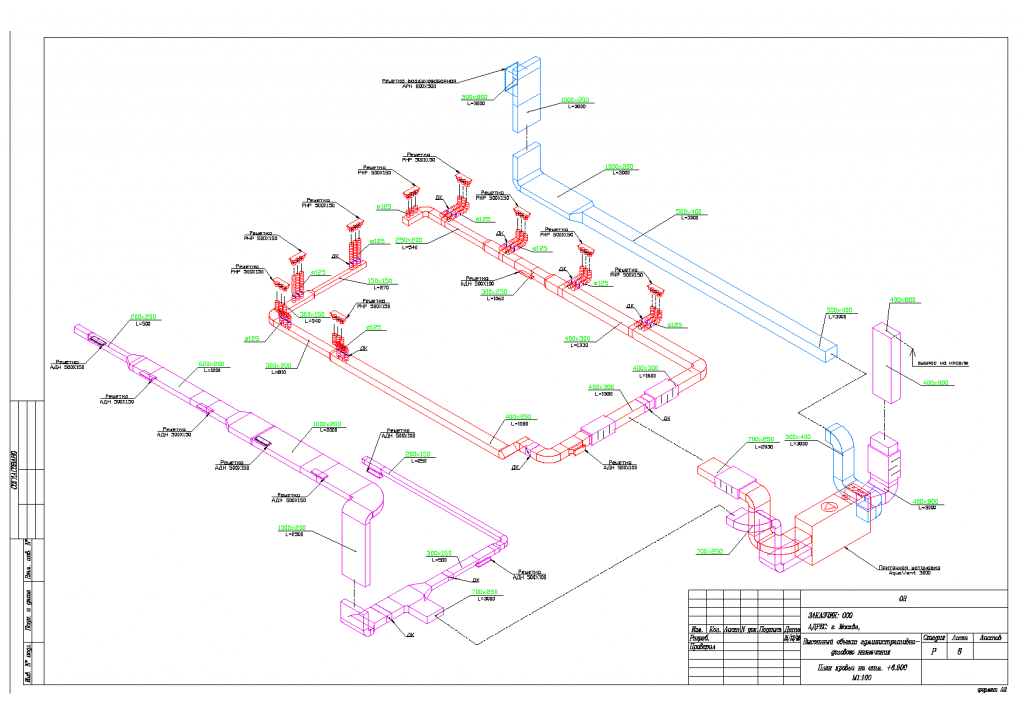

Проектирование систем вентиляции

Система вентиляции бассейна проектируется по плану с расчетом площади, поверхности воды. Учитываются ширина стеновых перегородок, температурный фон. Водный баланс удерживается около 24°C – 26°С, а температурный режим воздуха – около 26°C – 28°С, на основании этого производится расчет вентиляционной мощности. С поднятием температурного фона увеличивается уровень влажности, поэтому для исключения лишних затрат энергии необходимо поддерживать качественные характеристики.

Возводится приточная или вытяжная разновидность вентиляции. Первая система характерна для бассейнов в частном доме

В проекте во внимание берется, сколько по продолжительности функционирует бассейн и сколько людей одновременно смогут его посещать

При проектировании вентиляционного оборудования учитывается направление струи воздуха, не попадающее на человека. Эффективным признается поступление воздуха вертикально на стены через половые решетки. В любом случае воздухообмен должен быть предельно налажен, работать бесперебойно.

При установке вентиляции во внимание берется и процент влажности снаружи в разное время года. В зимние месяцы показатель содержания влаги меньше, нежели в жаркие

Для комфортного уровня микроклимата в здании летом требуется усиленный обмен воздуха. Реализуется это за счет количественного изменения оборотов вентиляторов.

Вентиляционное оборудование должно решать определенные функции:

• соблюдение условий климата в помещении;
• уменьшение расходования ресурсов энергетики от изменения микроклимата.

Система связана с функциональностью оборудования. Существуют следующие виды вентиляции:

• приточно-вытяжная с подогревом воздушного пространства;
• разграничением ходящих и исходящих атмосферных масс.

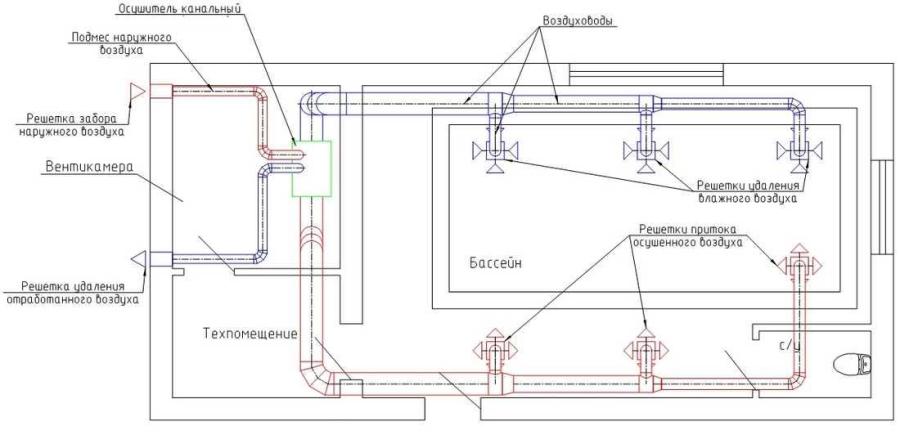

Схема вентиляции бассейна

Основной принцип построения вентиляции искусственной купели заключается в следующем:

• отработанный воздух, как указано выше, удаляется из верхней зоны;
• вход, при более высокой температуре и меньшей относительной влажности, направлен по периметру помещения вдоль стен и окон.

Такой порядок вентиляции обеспечивает эффективное удаление влажного воздуха и правильное поддержание температуры у стен (она должна быть выше точки росы).

ВАЖНЫЙ! Если бассейн оборудован стеклянной крышей, часть приточного воздуха должна подаваться с проточной по ней крышкой и отводиться с противоположной стороны, чтобы повысить температуру стеклянной поверхности в холодное время года и охладить ее в холодное время года горячий.

Но для поддержания адекватной влажности недостаточно правильно спроектировать вентиляцию, необходимо еще определиться с температурой воды и воздуха, которая напрямую с ней связана. Например, понижение температуры воздуха всего на 1 градус увеличивает влажность на 3,5.

Таким образом, можно снизить влажность в помещении без вентиляции. Для этого нужно просто накрыть емкость аквариума пленкой, когда вы в ней не купаетесь.

Но объем воздуха, поступающего в это помещение, должен быть на приемлемом уровне санитарных норм. Сегодня этот показатель соответствует 80 м3 / час на человека.

А как насчет автоматизированных вентиляционных систем?

Автоматические системы способны контролировать всю вентиляционную систему, а также совершать регулировку ее функций. Ниже приведены основные моменты, которые выполняют автоматизированные системы.

1. Непосредственная связь вентиляционной системы с так называемой системой «умного дома».
2. Поддержка температурных и влажностных показателей воздуха на требуемом уровне, контроль за производительностью самой системы вентиляции.
3. Обеспечение защиты (как системы в целом, так и отдельных ее компонентов), предотвращение замерзания воды в водных калориферах, снижение напряжения и так далее.
4. Уведомление обо всех неполадках и аварийных ситуациях, которые возникают в системе.
5. Слежение за последовательностью всех операций, которые проистекают в системе.

Как видим, функций действительно много, а потому автоматизированные системы вполне оправдывают свою завышенную стоимость.

Особенности вентилирования бассейна

• Кратность воздухообмена — от 4 до 14 раз в течение часа;
• Отсутствие зон застоя;
• Объем притока для одного человека в течение часа эксплуатации вентиляционной сети — не ниже 80 м3;
• Оптимальное содержание влаги, наиболее комфортное для человеческой кожи — 14.3 грамма на килограмм;
• Температура воздуха на 1-2 градуса выше температуры воды.

Вентиляция бассейна выполняется с искусственным побуждением, в тренировочных залах хватает естественной. Вытяжку из санузлов можно объединять с вытяжкой из душа, куда приточный поток перетекает из раздевалок.

Системы вентиляции делаются отдельными для следующих групп помещений: залов, в которых расположены бассейны, залов подготовки, рабочих бытовок, помещений для администрации, инженеров, техников, складов хлора, технических помещений, залов для массажа, отдыха, занятий.

Вентиляционные установки подбирают, учитывая их производительность при максимальных нагрузках и в нерабочий период при отсутствии людей.

Обратите внимание: хлораторное помещение в бассейне и склад хлора оснащаются вентиляцией периодического действия. Воздух вытягивается сверху и снизу, из верней зоны — треть от общего объема, из нижней — 2/3

Агрегаты монтируют вне помещений, управляют ими на расстоянии. Пульт управления размещают за пределами помещения — возле входной двери.

Помещения для оборудования приточных устройств выбирают на цокольном этаже, в подвале либо на верхних этажах или во внешней пристройке. Стремятся к уменьшению длины трасс воздуховодов.

Приточная вентиляция плавательных бассейнов

Чтобы создать необходимые условия воздушной среды в помещении бассейна, должна быть организована приточная вентиляция. Решение данного вопроса осуществляется вентиляционной установкой, всасывающей наружный воздух с улицы, и производящей его предварительную очистку от различных механических примесей. Затем, в зависимости от холодного или теплого периода года, региона, следует подогрев или охлаждение воздуха. Только после такой обработки воздух, посредством вентилятора направляется и распределяется по помещению. Наиболее подходящим для этой цели оборудованием являются приточные вентиляционные установки ВЕЗА ВЕРОСА (напольное размещение) или ВЕЗА AIRMATE (подвесное исполнение). Установки имеют утепленный корпус и изготавливаются на современном оборудовании и по современным технологиям.

При организации в бассейне только лишь приточной вентиляции мы сталкиваемся со следующей проблемой — куда деть воздух, который подается в помещение? Ведь логично, что он точно таким же образом как поступил в помещение должен быть оттуда и удален. По сути у воздуха есть несколько путей, и это:

• выдавливание воздуха, под напором приточного вентилятора, из помещения, через щели дверей и окон. Однако при этом следует ожидать, что в дверях и окнах будет слышен сильный свист от выдавливаемого воздуха, ну и открываться/закрываться они будут с некоторым трудом. Давайте немного посчитаем — предположим, что кратность воздухообмена составляет в среднем порядка 5 единиц. Объем помещения составляет, например 200 м3. Итого, воздухообмен равен 200 м3 • 5 ч-1 = 1000 м3/ч. Стандартная дверь имеет размеры 2000 мм х 800 мм. Предположим, что щель под дверью высотой 1 см. Итого, площадь щели составит 0,8 м • 0,01 м = 0,008 м2. Скорость воздуха в таком дверном проёме, при расчетном воздухообмене, составит 1000 м3/ч ÷ 3600 ÷ 0,008 м2 = 34,7 м/с. Такая высокая скорость воздуха в щели однозначно вызовет сильный шум;
• выдавливание воздуха, под напором приточного вентилятора, из помещения, через открытые проёмы окон. Если в летний период данное решение и может быть приемлемым, то в холодный период года такой выбор может показаться как минимум странным;
• выдавливание воздуха, под напором приточного вентилятора, из помещения, через заранее предусмотренные каналы естественной вентиляции. В этом случае удаление происходит через закладные шахты, но в этом случае усложняется регулирование объемов удаляемого воздуха, а также следует понимать, что через указанные каналы воздух будет удаляться одинаково как и через щели и неплотности дверных и оконных проёмов;
• удаление отработанного воздуха из помещения за счет механической вытяжки. В этом случае в помещении наряду с приточными каналами и воздухоподающими соплами предусматриваются также каналы вытяжного воздуха со своим набором воздухозаборных отверстий. Извлечение воздуха осуществляется благодаря работе вытяжного вентилятора.

Особенности монтажа комплекса

Вентиляционные установки поставляют уже собранными (имеются в виду отрегулированные модули) и готовыми к монтажу. Комплект, в зависимости от пожеланий заказчика, может содержать разные элементы, ниже – список основных:

• два вентилятора;
• клапанное устройство;
• рекуператор;
• датчики;
• осушитель;
• фильтры;
• электронный управляющий модуль.

Подробно процесс монтажа регламентирован в СП 73.13330.2012. Климатическая установка достаточно большая по габаритам и для ее монтажа рекомендуется выделить специальную комнату. По функциональности данная система способна полностью заменить обогревательные приборы, кондиционеры. Микроклимат круглый год будет поддерживаться в автоматическом режиме. Некоторые нюансы установки:

• лучше использовать воздуховоды круглого сечения, сделанные из пластика или нержавеющей стали;
• гибкие проводники воздушного потока (рекомендуемая длина до полутора метров) применяют лишь для соединения элементов оборудования (решеток, агрегатов и т. п.);
• если воздуховод, вентиляционная шахта идут по улице либо через неотапливаемое пространство, необходима теплоизоляция толщиной от 5 см;
• для минимизации шума устанавливайте на входе и выходе вентиляторов гибкие звукоизолирующие вставки, а также используйте вибрационные опоры для агрегатов;
• желательно предусмотреть возможность регулирования скорости движения воздушного потока (через двигатели вентиляторов): при снижении оборотов, если большие не нужны, уменьшится перемещение сквозного воздуха и шума.

Подобные комплексы обычно встречаются в бассейнах лечебных учреждений, аквапарках, загородных частных домах, спортивных организациях, где проводятся тренировки, соревнования.

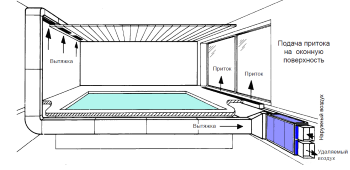

Схема вентиляции бассейна

Основной принцип построения вентиляции искусственной купели такой:

• отработанный воздух, как уже отмечалось выше, удаляется из верхней зоны;
• входящий, обладая более высокой температурой и низкой относительной влажностью, направляется по периметру помещения вдоль стен и окон.

Такой порядок вентиляции дает возможность обеспечить действенное избавление от влажного воздуха и надлежащее поддержание температуры возле стен (она должна быть выше показателя точки росы).

ВАЖНО! Если бассейн оборудован стеклянной кровлей, то часть приточного воздуха должна подаваться настилающей струей вдоль нее, а удаляться с противоположной стороны, чтобы обеспечить повышение температуры остекленной поверхности в период холодов и охлаждение ее в жару. Но для поддержания надлежащей влажности недостаточно правильно спроектировать вентиляцию, надо еще определиться с температурой воды и воздуха, который напрямую связаны с ней

К примеру, понижение температуры воздуха лишь на 1 градус, увеличивает влажность на 3,5 процента

Но для поддержания надлежащей влажности недостаточно правильно спроектировать вентиляцию, надо еще определиться с температурой воды и воздуха, который напрямую связаны с ней. К примеру, понижение температуры воздуха лишь на 1 градус, увеличивает влажность на 3,5 процента.

Поэтому убавить влажность в помещении можно и без вентиляции. Для этого просто надо накрывать чашу водоема пленкой, когда в нем не купаются.

А вот объем воздуха, который поступает в это помещение, должен быть на допустимом санитарными нормами уровне. На сегодня этот показатель соответствует 80 м3/час на человека.

Полезные советы и правила

Чтобы проектирование и монтаж системы воздухоотвода были максимально успешными, нужно учитывать массу правил и рекомендаций. Следует посетить специальный сайт, на котором можно провести расчет требуемых параметров в режиме онлайн. Планирование вентиляционной системы будет успешным только после консультации с экспертом, а также учета нескольких важных моментов.

Как известно, воздух с высокой влажностью и повышенной температурой постоянно направлен вверх, а при столкновении с прохладной поверхностью он превращается в конденсат. В связи с этим вентиляционное оборудование может размещаться как в прилегающем здании, так и под чашей, вокруг нее или сверху. Во многих случаях такие системы ставят вокруг бассейна или в двух его сторонах, что вызывает быстрое вытеснение отработанного влажного воздуха.

Чтобы обеспечить комфортный микроклимат в здании с бассейном, в первую очередь нужно предотвратить появление сквозняков. Для этого достаточно выровнять объемы приточного и удаляемого воздуха. В месте, где располагаются посетители, воздух не должен двигаться быстрее заданной скорости. Зачастую интенсивность движений снижают с помощью различных схем или специфических решеток.

Канал для подачи воздуха лучше расположить у окон. Также желательно, чтобы он был изготовлен из хорошего теплопроводимого материала. Под воздействием сухого воздуха любой конденсат перестанет оседать на стеклах, при этом при контакте с окном теплый воздух начнет остывать.

Короба с вытяжкой устанавливают непосредственно под потолком, где замечается интенсивное скопление влаги и тепла. В противном случае воздух будет быстро выходить наружу. При наличии в здании подвесных потолков, нужно заранее продумать вентиляционную систему. Если не сделать это, над ними появится область с повышенным содержанием влаги.

Технология устройства вентиляции бассейна: общий обзор

Вентиляция, в первую очередь, необходима для устранения избыточной влажности в помещении бассейна. Ведь постоянно мокры стены лишаются естественной теплостойкости и превращаются в очень удобную площадку, буквально созданную для развития колоний различных представителей микрофлоры.

Поэтому в основе всех технологий вентиляции лежит либо принудительная конденсация влаги из воздуха, либо замена всего объема новой, пока еще не влажной средой.

Вентиляция бассейна

Причем на технологии и способы обустройства вентиляции бассейна влияют следующие параметры помещения:

• Габариты «испарителя» — водного зеркала бассейна (его площадь).
• Объемы помещения (общая площадь на высоту).
• Частота использования бассейна по прямому назначению (в часах за неделю/месяц).

И если помещение небольшое, а сам бассейн – маленький, да и пользуетесь вы им нечасто, то лучше тривиального «подсушивания» технологии просто не существует. Ну а если бассейн очень большой, а помещение – далеко не мелкое и очень популярное (с большим количеством посетителей), то вам, наверняка, понадобится высокопроизводительная климатическая установка. И как промежуточный вариант можно рассматривать обычную приточно-вытяжную систему вентиляции с осушением воздуха и без такового.

Словом, рецептуру вы уже знаете, а теперь давайте присмотримся к составу этих «лекарств».

Система вентиляции с помощью осушителей: простое решение сложной проблемы

Осушитель – это прибор, который конденсирует излишек влаги, содержащийся в воздухе. Причем для эффективной работы сквозь такое устройство нужно прокачать троекратный объем воздушной массы помещения всего за один час.

Система вентиляции с помощью осушителей

Поэтому решение проблемы переувлажнения с помощью осушителей приводит к большим энергетическим затратам, появлению заметного шумового загрязнения и отсутствию притока действительно свежего воздуха.

Хотя у таких систем есть пара действительно сильных качеств – это компактность самого «осушителя» и возможность решить проблему буквально «из коробки». То есть, осушители поставляют в открытую продажу в виде напольных или настенных систем, которые нужно только купить и включить, а после этого – ждать результата.

Да и выбор конкретной модели осушителя очень прост – ее выбирают по производительности прибора, которая предполагает уже упомянутое троекратное «покачивание» всего объема помещения (площадь пола на высоту) за один час.

Системы вентиляции без осушения воздуха в бассейне

Этот вариант предполагает устранение влажного воздуха как такового и замену вытесненной массы новой средой, откачиваемой извне. То есть, перед нами классическая приточно-вытяжная вентиляция.

Система приточно-вытяжной вентиляции без осушения

К сильным сторонам этой схемы можно отнести относительно небольшие энергетические затраты на сам процесс и высокий результат, объясняемый фактическим устранением самого источника проблемы – содержащегося в воздухе водяного пара.

Но для реализации такой схемы вам придется построить настоящую систему вентиляции, транспортирующую влажный воздух за стены здания (вытяжной канал) и закачивающую свежую среду в помещение (приточный канал).

Поэтому, несмотря на возможность обустройства циркуляционной системы, ориентированной на естественную вентиляцию, реализуемую за счет разницы плотности холодного и теплого воздуха, такой вариант потребует довольно значительных энергетических затрат. Они будут  направлены на обогрев приточного воздуха и компенсацию тепловых потерь, обусловленных истечением разогретой воздушной массы сквозь вытяжную систему.

Словом – это далеко не самый лучший вариант.

Многофункциональные вентиляционные установки для бассейна: свежий и сухой воздух

Многофункциональные вентиляционные установки для бассейна

Идея строительства таких систем возникла вследствие нежелания мириться с тепловыми потерями классических вентиляционных установок. Такие системы объединяют результативность «осушителей» с экономичностью циркуляционных установок. Причем забираемый воздух разогревается за счет тепла вытяжного потока (эффект рекуперации).

Да, такая система сложна – поэтому она стоит достаточно дорого. Да, ее невозможно выбрать «своим умом» — нужны инженеры и проектировщики. Да, ее очень долго монтируют, причем монтирую профессионалы, а не слесари-сантехники. Но результат будет просто поразительным – вы решите все свои проблемы за счет просто микроскопических порций энергии, транслируемых на компрессор и осушитель.

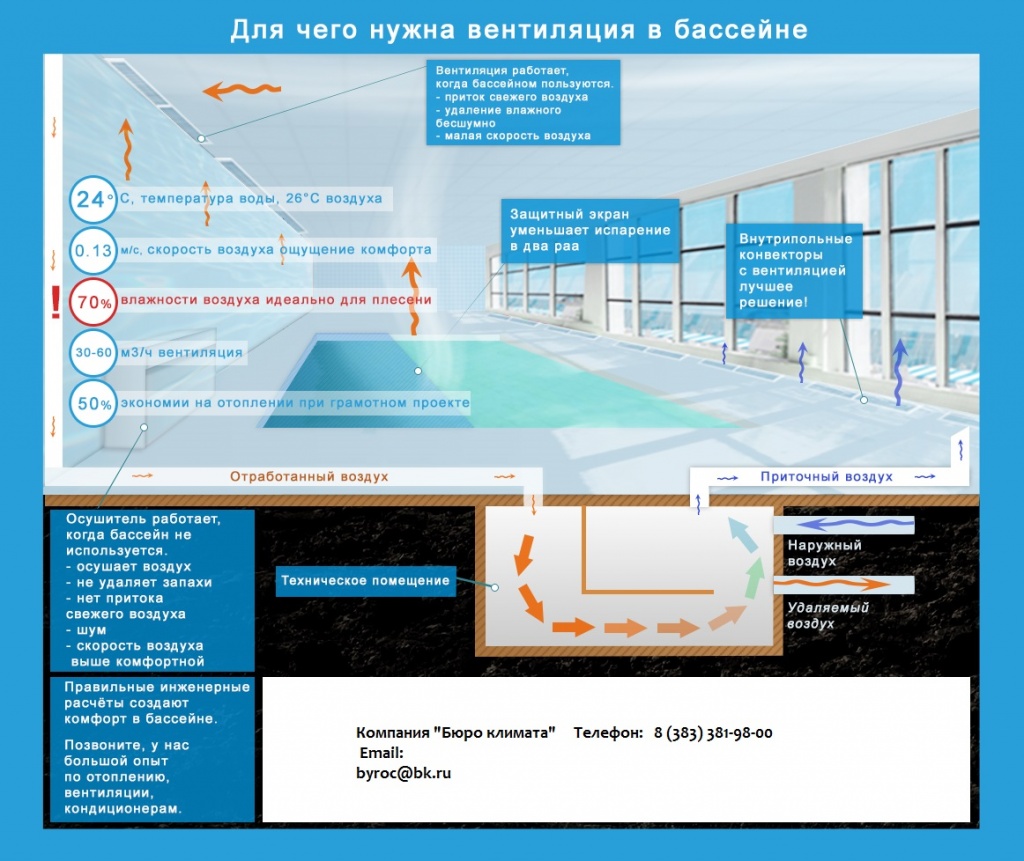

Для чего в бассейнах нужно снижать уровень влажности

В комнате, где расположен бассейн, всегда присутствует переизбыток влаги. Молекулы воды постоянно испаряются, этот физический процесс невозможно остановить. Частицы попадают на стены, потолок, окна, элементы декора, конденсируются на поверхности с более низкой температурой.

Высокая влажность создает определенные проблемы для жильцов.

1. Дискомфорт. Находиться в комнате становится некомфортно: люди могут испытывать недостаток кислорода, становится сложно дышать. В этом случае нахождение и купание в бассейне не принесет расслабления и приятных эмоций. Окна будут запотевать, верхняя одежда – становиться влажной.
2. Порча предметов интерьера и техники. Влага будет оседать на различных вещах, включая электрооборудование, выводя его из строя.
3. Коррозия. Все металлические конструкции, имеющиеся в помещении, быстро покрываются ржавчиной и разрушаются.
4. Быстрый износ материалов отделки комнаты. Из-за конденсата постепенно тускнеет краска, возникают пятна. Штукатурка начинает вздуваться и разрушаться.
5. Размножение болезнетворных бактерий и грибка. Тепло вместе с высокой влажностью ведет к активному распространению плесневелых грибков, появлению микроорганизмов, вредных для здоровья.

Вентиляция бассейна в коттедже решает все эти проблемы естественным образом. Выведение лишней влаги повышает срок службы всей конструкции дома, внутренней отделки помещения и способствует поддержанию здоровья жильцов.

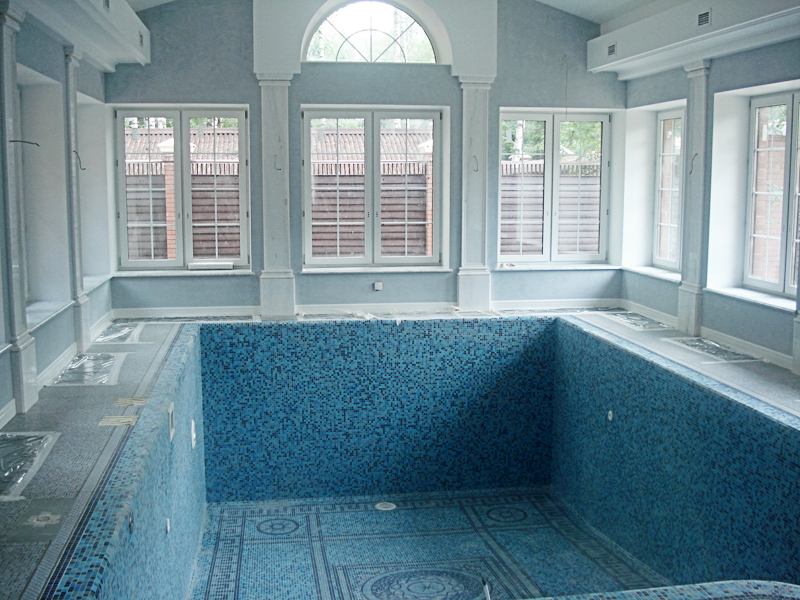

Организация вентиляции бассейна

Какое же оборудование можно использовать для вентиляции в помещении бассейнов? Вариантов систем воздухообмена в бассейне в общем не так много. Ни про какую естественную вентиляцию в данном случае, мы не говорим, однозначно нужна принудительная приточно-вытяжная установка, которая может быть разделена на приточную и вытяжную самостоятельные системы, а может быть совмещена в один приточно-вытяжной блок. По способу нагрева приточного воздуха установки подразделяются на  электрические, водяные и вентиляционные установки с  рекуперацией тепла.

Как правило в частном доме или коттедже, в качестве отопления дома используется газовый котел, к которому можно подключить дополнительно и вентиляционную установку. Автоматика приточной установки регулирует подачу воды от котла в водяной нагреватель и таким образом поддерживается постоянно заданная температура воздуха на выходе из вентиляционных решеток в помещение. Поскольку газ гораздо дешевле электричества, то такие установки с водяным нагревом, получили очень большое распространение на данный момент.

Воздухообмен в помещених бассейнов процесс длительный и требующий  не малых энергозатрат, а следовательно и финансовых. Существуют приточно-вытяжные установки с рекуперацией тепла, которые являются на данный момент, самыми экономичными из всех систем приточно-вытяжной вентиляции  бассейна и не только. Такие установки широко применяются для воздухообмена в жилых помещениях,  загородном доме и коттеджах.  В этих установках приточный, холодный воздух с улицы, нагревается за счет тепла удаляемого на улицу воздуха. В том случае если необходимо максимально снизить эксплуатационные расходы для вентиляции бассейна, в помещениях бассейнов устанавливают приточно-вытяжные установки с пластинчатым рекуператором тепла.

(Пример нашей работы можно посмотреть подробнее)

Для того, чтобы поддерживать уровень влажности в помещении бассейнов круглый год, не достаточно установить только систему приточно-вытяжной вентиляции. Система вентиляции хороша зимой, когда на улице сухой воздух и происходит удаление влажного воздуха из помещения бассейна и подача сухого вместо удаленного. Таким образом происходит контроль влажности в помещении зимой, а вот летом воздух на улице достаточно влажный и контролировать влажность в помещении при помощи вентиляции уже не получится. Для того, чтобы контролировать уровень влажности  круглый год, в помещении бассейна необходимо установить осушитель воздуха.

Осушители воздуха

Установка осушителя в помещении бассейна позволяет не только контролировать уровень влажности круглый год, но и уменьшает энергопотребление, понизив производительность вентиляционной системы. Группа компаний «Климат Контроль Инжиниринг» предлагает своим клиентам осушители торговых марок  «Danterm», «Microwell», «Danvex» и других ведущих производителей. После установки качественного осушителя можно сэкономить на мощности нагревателя и самой вентиляции поддерживая ее производительность из расчета 10 м3 /час воздуха на 1 м2 зеркала воды.

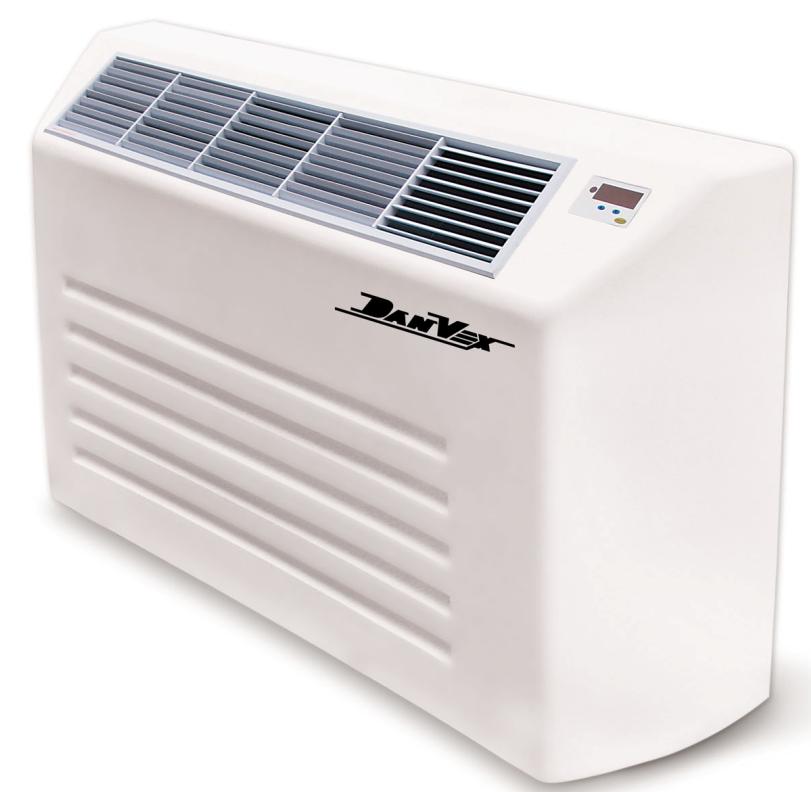

Чаще всего наши клиенты выбирают осушители «Danvex» или «Dantherm». Они конденсируют воду внутри корпуса и по дренажной системе отводят ее в канализацию или возвращают в бассейн после фильтрации. Кроме того, эти осушители умеют очищать воздух. Однако есть и минусы: любой осушитель при работе выделяет тепло, и по своему функционалу он не может заменить полноценную вентиляционную систему, поэтому в помещении бассейна необходимо устанавливать и осушитель воздуха и систему приточно-вытяжной вентиляции.

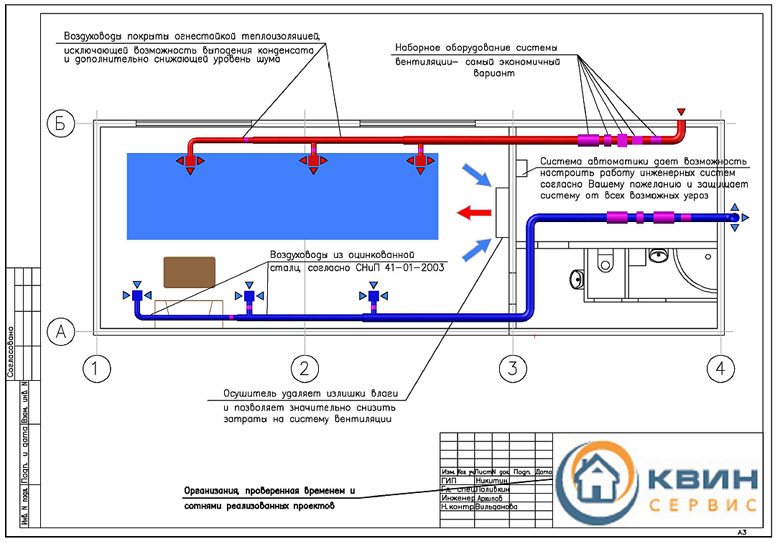

Схема вентиляции бассейна

Основной принцип построения вентиляции искусственной купели такой:

• отработанный воздух, как уже отмечалось выше, удаляется из верхней зоны;
• входящий, обладая более высокой температурой и низкой относительной влажностью, направляется по периметру помещения вдоль стен и окон.

Такой порядок вентиляции дает возможность обеспечить действенное избавление от влажного воздуха и надлежащее поддержание температуры возле стен (она должна быть выше показателя точки росы).

ВАЖНО! Если бассейн оборудован стеклянной кровлей, то часть приточного воздуха должна подаваться настилающей струей вдоль нее, а удаляться с противоположной стороны, чтобы обеспечить повышение температуры остекленной поверхности в период холодов и охлаждение ее в жару. Но для поддержания надлежащей влажности недостаточно правильно спроектировать вентиляцию, надо еще определиться с температурой воды и воздуха, который напрямую связаны с ней. К примеру, понижение температуры воздуха лишь на 1 градус, увеличивает влажность на 3,5 процента

К примеру, понижение температуры воздуха лишь на 1 градус, увеличивает влажность на 3,5 процента

Но для поддержания надлежащей влажности недостаточно правильно спроектировать вентиляцию, надо еще определиться с температурой воды и воздуха, который напрямую связаны с ней. К примеру, понижение температуры воздуха лишь на 1 градус, увеличивает влажность на 3,5 процента.

Поэтому убавить влажность в помещении можно и без вентиляции. Для этого просто надо накрывать чашу водоема пленкой, когда в нем не купаются.

А вот объем воздуха, который поступает в это помещение, должен быть на допустимом санитарными нормами уровне. На сегодня этот показатель соответствует 80 м3/час на человека.

Как сделать вентиляцию в бассейне

К проведению сооружения вентиляции бассейна своими руками надо подходить так же, как к монтажу вентиляции в любом другом помещении. Закладывают ее еще на стадии возведения объекта с учетом прокладки воздуховодов и установки необходимого оборудования точно по схеме и проекту. Самовольные отклонения запрещены.

1. Проводится монтаж труб, по которым воздух будет поступать внутрь помещения. Для этого устанавливаются воздуховоды так, чтобы их внутренние элементы были обращены в сторону потолка.
2. Остальная часть выводится в помещение, где будут установлены вентиляторы или приточно-вытяжные установки.
3. Точно также, только с учетом установки под потолком, монтируются вытяжные воздуховоды. В основном их проводят по чердачному помещению или под подвесной потолочной облицовкой.
4. Вытяжная вентиляция соединяется с установленными на верхних этажах вентиляторами или выводят в помещении, где было смонтировано ПВУ.
5. Если для осушивания воздуха используются осушители, тогда их устанавливают в уже готовое помещение около стен.

Рекомендации по созданию системы вентиляции

Надежность и качественная продуктивность системы вентиляции бассейна закладывается на этапе разработки рабочего проекта, который должен учитывать все нюансы будущей эксплуатации. По законам физики, теплые воздушные массы подымаются вверх, на холодных поверхностях образовывается конденсат.

Оборудование можно устанавливать в соседнем помещении, под чашей водоема, на стене. Приточные каналы чаще размещают по периметру помещения, для быстрого удаления влажного воздуха вверх, где располагаются вытяжные воздуховоды. При этом необходимо учитывать:

соблюдение объема поступающего и удаляемого воздуха способствует отсутствию сквозняков;
особые типы решеток снижают интенсивность движения воздушных масс без нарушения скорости воздухообмена в помещении, что важно для мест пребывания купальщиков;
при наличии окон в помещении, подача воздуха должна осуществляться под окнами, упреждая образование конденсата на стеклах;
вытяжные воздуховоды всегда монтируются выше приточных, лучше под потолком, обеспечивая качественное удаление влажного воздуха;
пространство между подвесным потолком и капитальным должно обязательно вентилироваться для упреждения образования колоний плесени и грибков;
поток нагнетаемого воздуха не должен проходить над водным зеркалом, ведь это снижает испарение с его поверхности;
в системе должно быть 2 варианта управления воздушным потоком: автоматический и ручной.

Температура атмосферного воздуха влияет на общие энергозатраты на его обогрев и производительность оборудования. Применяя автоматическую регулировку температурного режима, можно значительно улучшить рациональное использование электрической энергии.

Отопление бассейна

Как уже говорилось, микроклимат в бассейне нужно поддерживать 24 часа в сутки, поэтому главное требование к системе обогрева бассейна понятно – она должна быть экономичной, другими словами – энергоэффективной. Энергоэффективность достигается двумя основными путями:

• применением рекуператора,
• заданием режимов работы системы с помощью автоматики.

Рекуператор обеспечивает нагрев приточного воздуха за счет использования тепла отработанного вытяжного воздуха. Наличие рекуператора позволяет снизить мощность нагревателя в вентиляционной установке в 2-2.5 раза и сэкономить до 80% тепла. Что положительно сказывается на общем энергопотреблении.

Станислав Шарый, Бренд-менеджер компании «NeoClima»

«С зеркала воды в бассейне испаряется огромное количество влаги, и, если не осушать такие помещения, бассейн рано или поздно просто зарастет плесенью».

Не менее важна для оптимизации расходов и автоматика. Сегодня на рынке представлен широкий спектр вентиляционных агрегатов, которые позволяют задать режимы работы системы вентиляции в зависимости от времени года и времени суток.

В ночное время, когда в бассейне людей нет, логично задать режим с повышенным содержанием водяного пара, например, до уровня 75%, т.е. снизить затраты на осушение воздуха. Такой режим не повредит конструктивным элементам и оборудованию, а днем, когда бассейн снова будет использоваться, осушение воздуха будет производиться в обычном режиме.

Еще важнее в плане энергопотребления настроить сезонные режимы работы вентиляции бассейна. В зимний период, к примеру, пользователь может выбрать режим с осушением воздуха или режим с обогревом, в зависимости от температуры на улице и своих потребностей. А летом, когда утилизировать тепло не нужно, отключить рекуператор полностью.

Некоторые производители выпускают модели вентиляционных многофункциональных агрегатов для бассейнов, имеющих встроенный тепловой насос, что еще более повышает энергоэффективность.
