Типы вентилирования помещений
Вентиляцию можно разделить на две подгруппы: естественную и принудительную. Схемы могут дополнять друг друга или применяться независимо.
Естественное вентилирование
В такой схеме движение воздушных масс обеспечивается естественными причинами, перепадами давления внутри и снаружи здания. Чем выше здание, тем эффективнее вентиляция. Такими системами оснащены все многоквартирные дома, школы, детские сады и т.д., но с применением инновационных строительных материалов эта схема устаревает. Борьба за энергоэффективность предполагает герметизацию зданий и ограничение потока. Поэтому естественная вентиляция входит в состав более сложных схем.
Принудительное вентилирование
Воздухообмен в этом случае обеспечивает работу электростанций, которые создают стабильный и эффективный поток, заменяющий воздух рассчитанное количество раз. Вентиляция обеспечивается другим набором оборудования.
Приточное оборудование
Особенностью такого воздухообмена является нагнетание подготовленного воздуха в помещение. Отходы отводятся по естественным каналам через шпалы, вентиляционные отверстия и т.д. Такая схема применяется в жилых домах, квартирах и при небольших модернизациях промышленных объектов. Конструктивным преимуществом оборудования является возможность подготовки воздуха (фильтрация, контроль температуры и влажности). Наши инженеры подготовили чертежи, рассчитали приточную вентиляцию помещения, онлайн-расчет может предоставить эту информацию. Калькулятор силовой системы вентиляции позволяет, зная тип и площадь объекта, понять примерную стоимость сложной системы.
Система вытяжной вентиляции
Эта система работает наоборот. Воздух попадает в помещение через открытые проемы и удаляется вытяжным оборудованием, расположенным в «грязных зонах». Его задача — обнаруживать загрязнения, не позволяя воздуху распространяться по комнате. Подобная схема используется для оборудования промышленных предприятий, где загрязнение происходит в одном или нескольких ограниченных местах. Примером могут служить паяльные станции.
Эта схема также используется при строительстве частного жилья. Такие схемы рекомендуются в экологически чистых районах, так как невозможно провести эффективную подготовку воздуха. Компания рассчитала вытяжную вентиляцию, калькулятор поможет узнать цену на постройки различного назначения за считанные секунды. Онлайн-расчет системы вытяжной вентиляции компании Авимос позволяет выбрать тип помещения, необходимую площадь и узнать примерную цену на готовое решение.
Приточно-вытяжная установка
Это наиболее эффективная схема вентиляции, так как приточно-вытяжная система работает от электростанций. В результате образуются четко прямые потоки, движущиеся с расчетной скоростью. Схема не зависит от природных условий и поддерживает указанные режимы в течение всего года. Эффективная подготовка воздуха позволяет создать микроклимат во всем здании, а на некоторых участках помещения поможет определить примерную стоимость системы вентиляции с установкой.
Монтаж
Установка выполняется в соответствии с проектом и проверен перед сдачей в эксплуатацию. Пока система вентиляции не обеспечит указанные параметры для бассейна — ей пользоваться нельзя.
Этапы производства монтажных работ:
- Подготовка: изучение технической документации — проекта производства работ, чертежей, оформление заказов на подготовку изделий и заявок на поставку вентиляционного оборудования на объект и т.д.;
- Подготовка объекта к выполнению работ;
- Доставка оборудования и материалов на место монтажа;
- Монтажно-сборочные работы;
- Испытание, пуско-наладка.
После согласования проекта и сметы на объект поставляется оборудование, комплектующие и расходные материалы. В это время прорабатываются оставшиеся вопросы и детали. После поставки ВУ, воздуховодов, составных элементов размечают отверстия под вывод воздуховодов, монтируется вентиляционная установка, размещаются и подключаются воздуховоды и так шаг за шагом. Перед сдачей системы в эксплуатацию выполняется ее испытание и регулировка до параметров, указанных в проекте, все несоответствия устраняются.
Что делает автоматика: система контролирует работу вентиляторов, компрессоров, температуру и прочие параметры микроклимата. Она подает сигал тревоги в ситуациях, которые того требуют, чтобы рабочие своевременно приняли меры.
Установка, с помощью которой обеспечивается вентиляция бассейна, заземляется, подключается отдельной линией с автоматом с заземлением. Используемые выключатели имеют отключающую способность, превышающую максимальный ток установки в полтора раза. Остановка методом перевода автоматического выключателя в положение «Выкл» не разрешается — сначала ВУ отключается с пульта управления. В процессе эксплуатации строго соблюдаются требования инструкции.
1 Общая информация
Каждый бассейн представляет собой огромную емкость с водой, которая постоянно испаряется и выпадает в виде конденсата на потолке, оконных проемах или стеновых конструкциях. А ведь где есть вода, там есть и грибок или плесень.
Более того, воздействие повышенной влаги негативно сказывается и на долговечности самого бассейна, ведь оно приводит к разрушению отделочных материалов и другим деформационным последствиям. В их числе:
- Возникновение ржавчины на изделиях из металла.
- Развитие грибковых микроорганизмов.
- Вздутие и разрушение оштукатуренных поверхностей.
- Появление пятен на окрашенных частях.
- Ухудшение изоляции токопроводящих материалов, что повышает вероятность получения удара током.
В связи с вышеперечисленными моментами, обустройство вентиляции бассейна в коттедже — важнейший этап, к которому нужно отнестись с повышенной ответственностью. Подобное оборудование позволит сохранить помещение от различных деформационных процессов, а также продлит срок службы самого резервуара.
При хорошей вентиляции во внутреннем пространстве всегда будет присутствовать определенный показатель влажности. Такая единица указывает на объем водяного пара на единицу объема воздуха. Если влажность превышает допустимый уровень, в помещении становится проблематично дышать.
Однако, если воздух слишком сухой, это тоже влечет за собой неприятные явления
Канальный и настенный осушитель воздуха: какой выбрать для бассейна
Особенности проектирования вентиляции бассейнов в коттеджах
Что может быть лучше собственного бассейна
При проектировании вентиляции бассейна частного дома учитываются следующие особенности:
- температура воды в бассейне по отечественным нормам +30 – 32 градуса, по евростандартам +28;
- температура воздуха согласно европейским нормам превышает температуру воды на 2 – 4 градуса, согласно отечественным на 1 – 2 градуса;
- отток воздуха может преобладать над притоком в 0,5 раза;
- уровень шума от работающих установок не должен превышать 60 децибел;
- в бассейне купается, как правило, не больше 2 человек одновременно;
- использование бассейна эпизодическое, не длительное;
- широко применяются жалюзи и шторы для водного зеркала.
В качестве оборудования для вентиляции бассейна используются приточно-вытяжные установки, можно раздельные, но всегда автономные от основной системы воздуховодов дома.
При размещении приточных решеток вокруг бассейна создается дискомфорт от перемещения воздушных масс, что понятно, учитывая небольшую площадь помещения.
Многие заказчики требуют сделать незаметную вентиляцию в бассейне, не нарушающую дизайн и архитектуру.
Выбор оборудования и автоматизация ветнляции бассейна
Подбор схемы и аппаратуры для вентиляции бассейна в коттедже основывается на тщательных расчетах. Принимаются в расчет любые факторы, изменяющие скорость испарения:
- площадь бассейна;
- температура воды и воздуха в помещении;
- расчетные показатели влажности;
- режим посещения;
- количество посетителей;
- наличие покрытия воды;
- объем зала, в котором располагается бассейн.
Для расчетов вентиляции бассейнов требуются также данные о средней влажности и температуре в холодное и теплое время года.
Возможности систем автоматизации:
- запуск или отключение вентиляции (в определенное время или в зависимости от характеристик воздуха);
- контроль над влажностью и температурой воздуха;
- защита оборудования от перепадов в электросети;
- оповещение о нарушениях в работе аппаратуры;
- интеграция в систему «умный дом».
Кондиционеры для бассейнов
Красиво украсить бассейн-дело тонкого вкуса
Это воплощение новейших технологий, позволяющих своими руками приобрести оборудование для вентиляции бассейна. Кондиционеры для бассейнов создают требуемый микроклимат, полностью автоматизированы и работают в следующих режимах:
- Отопление помещения. Встроенный тепловой регистр позволяет прогревать воздух в зале, где располагается бассейн;
- Осушение воздуха. Процесс проходит в тепловом насосе, где температура воздуха понижается до точки росы и на стенках испарителя осаждаются капли влаги, стекающие в емкость для сбора конденсата. Далее воздух попадает на теплообменник и согревается перед подачей в помещение;
- Подмес свежего воздуха. Эта функция позволяет кондиционеру полностью заменить схему вентиляции бассейна, подавая в помещение подогретый и отфильтрованный воздух. Прогрев происходит за счет рекуперации тепла из удаляемого воздуха;
- Летний режим. Если температура атмосферного воздуха превышает температуру в помещении, запускается этот режим;
- Усиленное осушение. Этот режим включается в схему вентиляции частного бассейна по желанию. Он необходим в местностях с повышенной атмосферной влажностью.
Кондиционер позволяет сделать вентиляцию в бассейне простой в управлении и монтаже. Для загородного дома это идеальный вариант. Но есть и более мощные модели для лечебных или общественных бассейнов. Используемые технологии позволяют минимизировать затраты при эксплуатации. Мощность вентиляторов, также как и работа всех остальных узлов, управляется электронным коммутатором.
Блок кондиционера предохранен от коррозии полимерным материалом и утеплен.
Управление осуществляется пультом, снабженным экраном, а также дополнительным пультом ДУ. На экране отражаются сведения о температуре и влажности помещения. Многие модели оснащены модемами, позволяющими управлять дистанционно.
Подобные системы позволяют очень точно поддерживать микроклимат в помещении, обеспечивая качественную вентиляцию бассейна. Своими руками владелец может выбрать подходящее оборудование.
Приточно-вытяжная вентиляция
Отсутствие надлежащего вентилирования не заметить трудно: влажность зашкаливает, в помещении становится душно, у людей падает работоспособность и ухудшается самочувствие. Поэтому в любом без исключения помещении в первую очередь нужно обеспечить достаточный воздухообмен.
В традициях отечественного домостроя этот вопрос принято было решать наименее затратным способом – за счет устройства естественной вентиляции. Внутри стен формировали вертикальные вентиляционные каналы, нижняя часть которых выходила в кухню и санузел.
В канале, как в дымоходе, за счет разницы температур появлялась естественная тяга, при этом свежий воздух снаружи подтягивался через неплотности в окнах. Эффективность такой системы сильно зависит от погодных факторов, но при деревянных окнах она все-таки как-то еще работала. Теперь же в квартирах, где обычные окна были заменены на стеклопакеты в пластиковых рамах, пользы от нее стало совсем мало. Попытка оживить вентиляцию путем установки в канале вентилятора полноценного результата не обеспечивает, ведь приток-то все-равно ограничен.
Принцип работы приточно-вытяжной вентиляции
Как подать свежий воздух в закупоренную квартиру? Конечно, можно установить специальный клапан в оконной раме или проделанном в стене отверстии. Но при наших морозах идеальным такое решение вряд ли можно считать. Да и от пыли уличной хотелось бы свое жилище как-то защитить. Таким образом, становится очевидным, что приточная вентиляция должна как минимум содержать базовые составляющие:
- обогреватель;
- фильтр;
- вентилятор (втянуть воздух через фильтр за счет одной только естественной тяги не получится, да и работает она, как уже говорилось, не при всякой погоде);
- систему управления и автоматику.
Разборная/наборная (модульная)
Собирается из отдельных элементов, каждый из которых выбирается из определенного типоразмерного ряда. Это самый гибкий вариант: можно скомпоновать систему, идеально отвечающую конкретной ситуации.
Правда, обывателю такая задача будет не под силу – она требует грамотного выполнения следующих работ:
- Разработка проекта, включающего сложные расчеты.
- Сборка системы (требует знания некоторых тонкостей).
- Комплекс пуско-наладочных мероприятий (образно говоря, систему нужно настроить).
Таким образом, помимо покупки деталей и оборудования придется оплачивать услуги специалистов.
Еще один недостаток – системам такого рода требуется много места. Обычно они применяются на промышленных объектах, где под них отводится так называемая венткамера.
Моноблочная
Данная конструкция сборку и настройку проходит еще на этапе производства, пользователю остается только правильно установить ее. Корпус, в котором размещаются все узлы, оснащается шумоизоляцией. При этом весь комплекс оборудования получается очень компактным, что делает его подходящим для применения в частных домах и квартирах.
Система приточно вытяжной вентиляции с рекуперацией тепла
Это наиболее экономичная разновидность вентиляционной системы. Если при обычном исполнении «отработанный» воздух выводится из жилого пространства через вентиляционные стояки в кухне и санузле, то в системах с рекуперацией он направляется по специальному каналу в теплообменник, где его теплота используется для нагрева поступающего снаружи потока. Наличие теплообменника и дополнительного воздуховода делает такую систему более дорогой.
Схема приточно-вытяжной вентиляции с рекуперацией тепла
Есть у нее и еще один недостаток: если при работе обычной системы в кухне и санузле создается подпор, препятствующий распространению неприятных запахов, то при наличии рекуперации от этого преимущества придется отказаться.
Из чего можно изготовить?
Для изготовления каркаса можно использовать металлические или деревянные детали. Обычно, применяются трубы круглого или прямоугольного сечения, которые надо защитить слоем полимерного покрытия.
Другие пользователи выбирают деревянный каркас, который можно собрать из бруса, досок, иногда используют поддоны. Оба варианта позволяют собрать сразу и каркас, и опорную площадку, и окружение для чаши. В продаже таких моделей не встретить.
Как правило, саму чашу делают из пленки ПВХ большой толщины. Существует масса разновидностей, но в продаже нужные материалы попадаются редко.
Некоторые мастера используют для изготовления чаши баннеры из полимерных материалов. Они доступны, обладают достаточной прочностью и размерами.
Пленку складывают в несколько слоев, иначе ее прочности не хватит. Плотность материала должна составлять не менее 650 г/м3.
Кроме этого, чашу можно изготовить из листового пластика или сварить из стальных листов. В этом случае бассейн становится стационарным, но получает дополнительную жесткость, прочность. О том, как сделать каркас для бассейна из пластиковых труб, можно узнать здесь.
Специфика установки механической вентиляции
С монтажом вентиляционной установки приточного типа домашний мастер, вне сомнений смог бы справиться без привлечения рабочих.
Однако стоит помнить, что работы проводятся на опасной для неопытного исполнителя высоте. Потому лучше привлечь тех, кто имеет опыт, инструменты и страховочные приспособления для выполнения следующих этапов:
По завершению вовсе непростых манипуляций по монтажу непосредственно приточной установки останется только ее подключить к коммуникациям.
Рассмотрим подробнее этот процесс с помощью следующей фотоподборки.
Сведения о последовательности монтажа принудительных вентиляционных установок поможет избежать многих грубейших ошибок, допускаемых неопытными монтажниками.
Рекуператор для бассейна. Почему не нужен?
Рекуператор – секция в приточно-вытяжной установке, которая экономит 50% тепла на нагрев приточного воздуха зимой.
На улице зимой холодно, поэтому для подачи воздуха в бассейн его нужно нагреть. Нагревать можно водой или электричеством, но это всегда дополнительные затраты. Заказчик хочет сэкономить на эксплуатации и правильно делает, но в бассейнах рекуператор не нужен и даже вреден.
Вот почему:
Зимой на улице воздух холодный, но очень сухой, поэтому для осушения бассейна его нужно очень мало – в 7 раз меньше чем летом. Остается только нагреть. В итоге объемы воздуха для осушения бассейна зимой совсем мизерные от 350 до 500 м3/ч, а для окупаемости рекуператора требуется минимум 1500 м3/ч.
Рекуператор нужен в бассейнах с зеркалом воды как минимум 80 м2.
Зимой приточная установка будет снижать обороты, а нагреватель воздуха будет работать на минимуме. Получается, что экономить просто нечего. Летом установка будет увеличивать подачу воздуха, но нагреватель работать не будет.
С установкой рекуператора в бассейне мы получаем большую проблему.
Рекуператор в бассейне постоянно обмерзает и течет конденсат. Из-за того, что вытяжной воздух влажный, а приточный с улицы очень холодный, стенки рекуператора сильно охлаждаются. Влажный вытяжной воздух конденсируется на холодных стенках рекуператора т.е. из воздуха выпадает влага. В итоге осенью и весной из установки постоянно течет конденсат. А когда наступают холода, влага на стенках рекуператора замерзает и оборудование постоянно включает режим оттайки.
Вывод: Рекуператор в вентиляции бассейна просто не нужен. Объем приточного воздуха зимой слишком маленький чтобы экономить тепло, а вытяжной воздух слишком влажный, что приведет к конденсации его на стенках рекуператора и последующему обмерзанию.
Если вы действительно хотите экономить тепло в системе вентиляции, предусмотрите жалюзи для закрытия зеркала воды в нерабочее время. Так Вы сможете снизить влаговыделения бассейна, а значит уменьшить объем воздуха и потребление системы вентиляции на 70%.

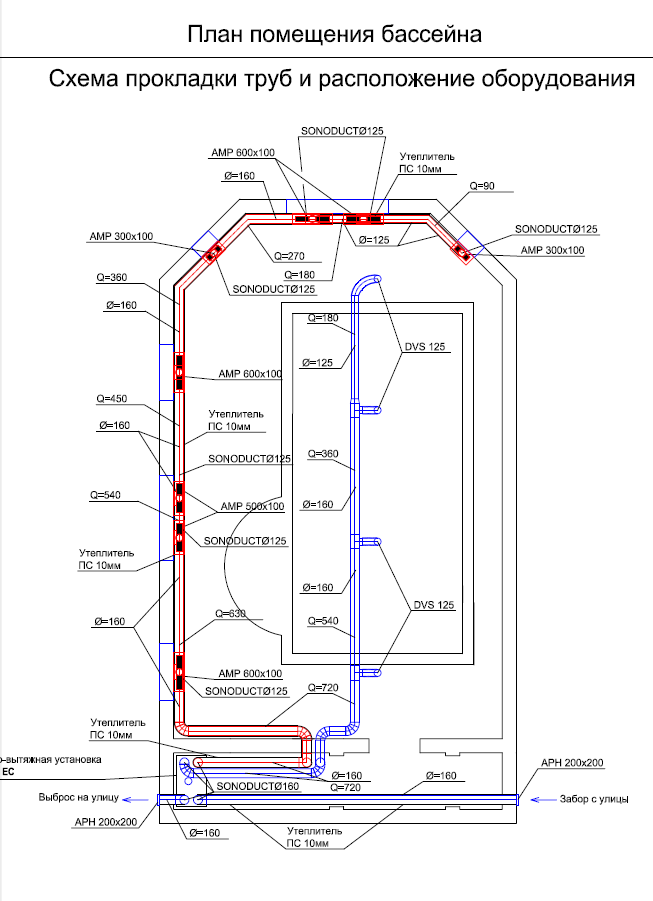

Схемы вентиляции бассейна в частном доме
Различается два типа систем – приточно-вытяжная и принудительная с осушителями воздуха. Чаще всего хозяева частных строений предпочитают обходиться сетью с естественным притоком и принудительной вытяжкой. Для удаления влаги устанавливают бытовые осушители.
Такая схема не всегда работает, поскольку осушители не справляются с функциями. К тому же естественный приток воздуха ограничен по скорости и объемам, что провоцирует скопление избыточной влаги в отработанной среде.

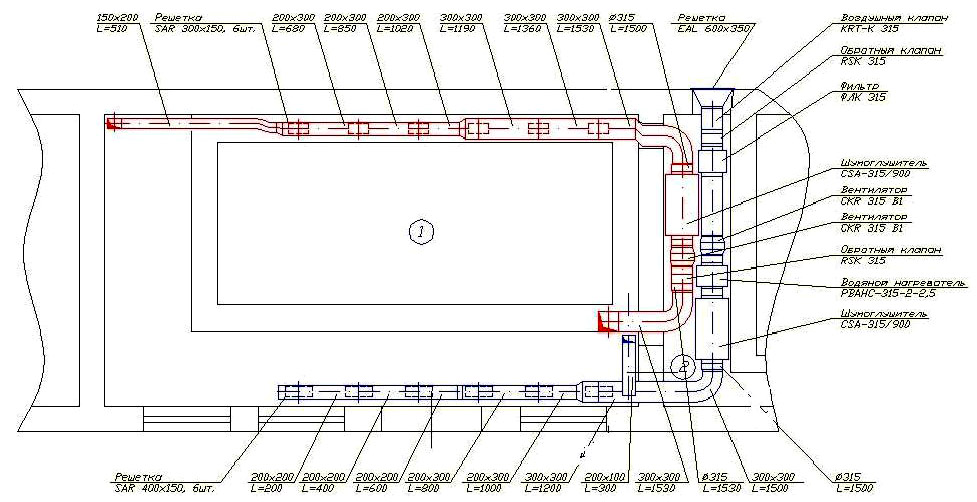

Приточно-вытяжная
Оптимальный вариант для бытовых бассейнов. Конструкция организуется приточной установкой, вытяжным вентилятором, рекуператором. Также в систему входят фильтры притока, вытяжки, блок управления, байпас и емкость для сбора конденсата.
Приточная вентиляция в бассейне с рекуператором имеет ряд достоинств:
- Корректируются рабочие параметры. Например, отключается система интенсивного обмена воздуха с поддержанием дежурного режима. Настройка режимов выполняется один раз при запуске сети в эксплуатацию.
- Управление осуществляется пультом, показатели выводятся на экран.
- Снижается расход топлива, уменьшаются затраты на прогрев входящих потоков.
Рекуператор работает по принципу отбора тепловой энергии у выходящего потока и передачи тепла поступающему воздуху. Нагреватели в этом случае функционируют в пониженном режиме, что увеличивает срок службы оборудования без потери эффективности.
Вытяжка организуется стандартным путем – вытяжными канальными вентиляторами. Мощность приборов выбирают по индивидуальным характеристикам сети.

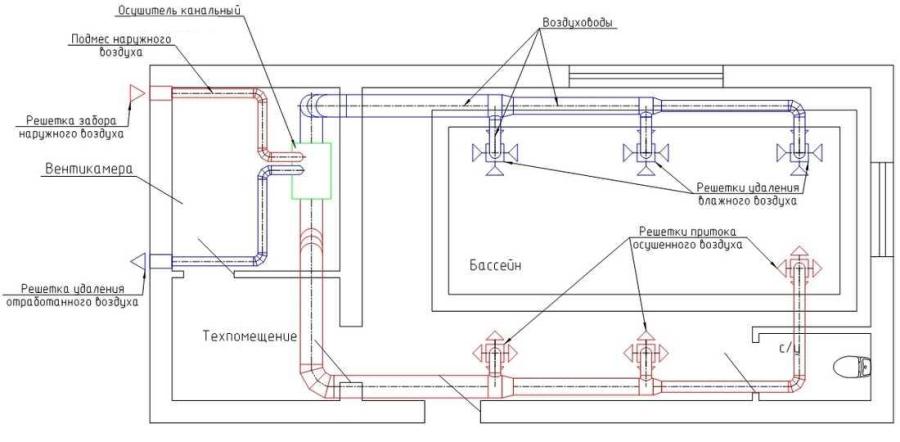

Вентиляция с осушением воздуха
Раздельное применение осушителей и системы вентиляции не гарантирует итоговый результат. Поэтому схема вентиляции в бассейне частного дома организуется универсальная или комбинированная. Конструкция сочетает приточно-вытяжную вентиляцию с осушителями. Канальные осушители устанавливаются в подсобных помещениях, настенные – в помещении бассейна.
Принцип работы сети прост: поток свежего воздуха подается в осушитель, где смешивается с отработанной средой для прогрева. Тут же поток осушается и потом транспортируется в помещение. Вытяжка организуется вытяжным вентилятором в верхней зоне пространства – это стандартный способ.
Достоинства варианта – невысокая стоимость, простота монтажа и удобство эксплуатации. Минусы в повышенных затратах на обслуживание и необходимости дополнительной регуляции температуры воздуха.

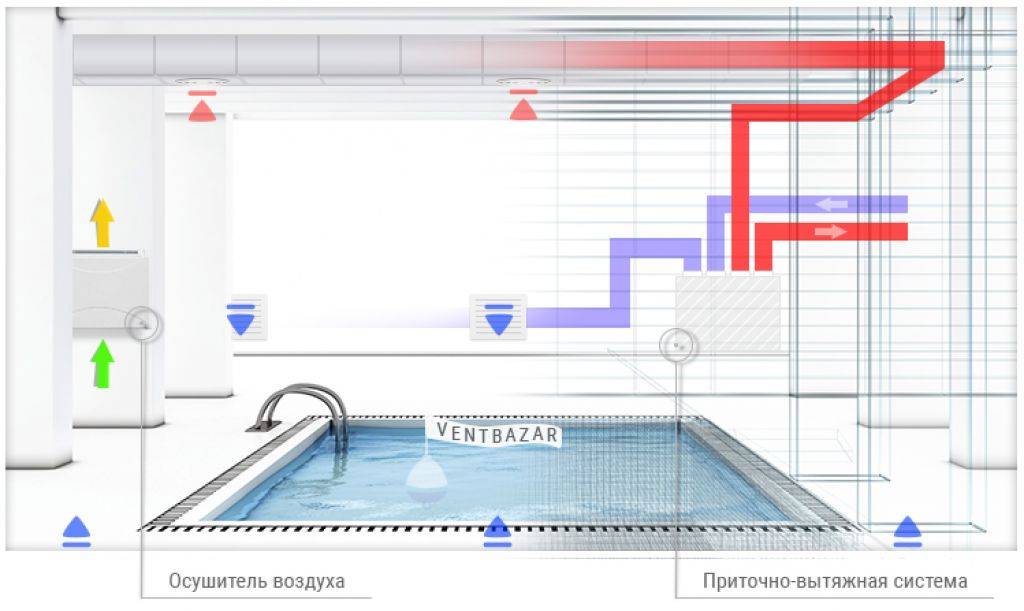

Оптимальный вариант формирования системы – комбинация приточно-вытяжной сети и кондиционеров с осушителями. Сеть стоит дорого, зато обеспечит нормальную температуру, влажность. Приточно-вытяжная вентиляция работает в обычном режиме, а нагрузка по прогреву и осушению воздуха ложится на секции охлаждения, автономные осушители.
Какую систему вентиляции выбрать для сауны
Вентиляция для такого типа помещений может быть трех видов:
- механическая;
- естественная;
- комбинированная.
Вентканал, управляемый в ручном режиме
Первый вид довольно дорогой, поэтому в парных чаще используют принудительный отток. Во время работы вытяжного вентилятора в парилке образуется пониженное давление и через воздухоотводы поступает свежий воздух. Преимущества комбинированной схемы заключаются в том, что для ее установки не нужно перекрестно располагать ветрешетки, что является обязательным правилом для естественной вытяжки.
Виды систем
- Естественная вентсистема (приточно-вытяжная). Предполагает наличие приточных и вытяжных клапанов. За счет разницы давления снаружи и внутри сауны воздух попадает в помещение через приточный клапан, прогревается и выходит из него через вытяжной воздуховод.
- Механическая вентиляционная система (принудительная). В ней задействованы приборы, управляющие воздушными потоками. В зависимости от расположения вентилятора различают приточную, вытяжную и приточно-вытяжную вентиляцию.
В сауне с электрокаменкой
Сауна с электрокаменкой Harvia Fuga
- Для притока свежего воздуха под дверью парной оставляют щель (примерно 5 см).
- Приточный клапан в сауне с электрокаменкой должен находиться в стене под печкой, а вытяжные клапаны на противоположной стене: один в метре от пола, другой вблизи потолка.
- Отверстия соединяются вытяжным коробом.
- Короб выводится в общую вентсистему дома или в дымоход.
- В случае отдельного воздуховода сила тяги зависит от его длины: чем выше труба, тем сильнее тяга.
- Воздуховоды необходимо оборудовать затворами, чтобы регулировать интенсивность воздушного потока.
Если открыть вытяжное отверстие сильнее, чем приточное, движение воздуха усилится. При скорости воздушного потока 0,3 метра в секунду ощущается сквозняк. В сауне сквозняков быть не должно. Поэтому вентотверстия нужно открывать одинаково.
Вентиляция сауны в коттедже
В коттедже сауну с естественной вентиляцией можно сделать в подвале, в цокольном этаже, в мансарде или в комнате, расположенной рядом с ванной, где уже есть своя система вентиляции
Важно тщательно гидроизолировать эту комнату
Вентиляцией сауны в частном доме не стоит пренебрегать: она предохраняет конструкцию коттеджа от влажности, которая со временем может разрушить несущие стены.

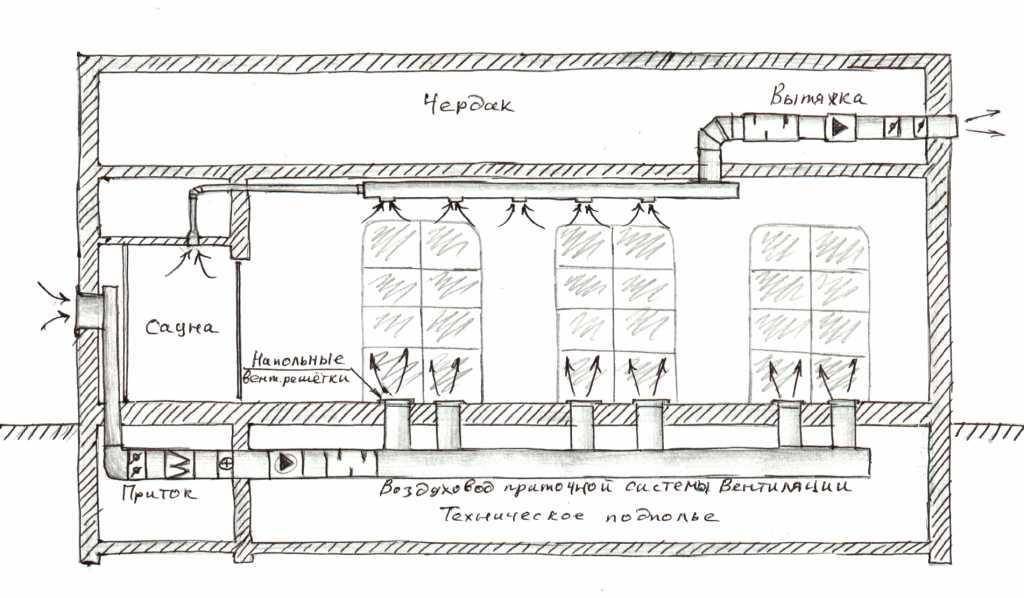

Один из вариантов сауны с бассейном в частном доме
В сауне с бассейном
Без бассейна сауну представить, пожалуй, уже сложно. А если есть бассейн, значит, должна быть организована правильная вентиляция в сауне, чтобы микроклимат в этом помещении был приятным, на стенах не было капель конденсата, плесени, а конструкция строения не разрушалась. Для сауны с бассейном лучше делать принудительную вентиляцию.
Приточно-вытяжная вентиляция может быть дополнена рекуперацией тепла. Это дороже, но зимой быстро окупается. Воздух, поступающий в сауну извне, нужно очищать фильтр-боксом все время, а зимой нагревать до определенной температуры электронагревателем.
Как сделать вентиляцию в парилке бани — подробная статья.
Поток воздуха в сауну идет по гибким воздуховодам, используется канальный вентилятор, скорость работы которого регулируется.
Если в приточную вентиляцию попадает вода, когда гости сауны ныряют, вода должна отводиться в канализацию.
Вентиляция финской сауны
В отличие от бревенчатой бани, в финской сауне не происходит естественного поступления воздуха в помещение через свободно построенные венцы стен снизу. Теплоизоляция препятствует естественной циркуляции воздуха через стены сауны. Поэтому в них делаются вентотверстия, оборудованные задвижками.
Приточное отверстие — вблизи пола (в 30 см от него), вытяжное — вблизи потолка на таком же расстоянии.
Фото системы вентиляции в финской сауне
Вентиляция в сауне в квартире
При условии естественной вентиляции сауны-кабины, помещение для нее должно вентилироваться принудительно: выходящий из кабины воздух очень горячий.
В стене кабины, под печкой, есть приточное отверстие. Его закрывает вентиляционная решетка из дерева. Нагреваясь, электропечь затягивает в помещение воздух. Он становится горячим и поднимается к верхнему полоку.
Интересный вариант с сауной на балконе квартиры
Температура здесь держится около 100 градусов Цельсия. Температура на уровне нижнего полока на 30 — 40 градусов ниже. Полоки соединяет вентканал, работающий аналогично пылесосу. Частично воздух опускается и оказывается снаружи.
Так воздух в помещении меняется несколько раз в час (6 — 8). Когда сеанс работы сауны заканчивается, в потолке кабины отвинчивается вентклапан, и сауна проветривается.
Какие существуют нормативы для вентиляционных систем
Рекомендуемые параметры воздухообмена зависят от различных условий и прописаны в соответствующих нормативных актах, которые обязательно учитываются при проектировании. В общем виде для бытовых помещений, когда на одном этаже сосредоточены комнаты разного назначения, за час должно смениться такое количество воздуха:
- рабочий кабинет – 60 кубов;
- общие гостиные или залы – 40 кубов;
- коридоры – 10 кубов;
- санузлы и душевые – 70 кубов;
- курительные комнаты – свыше 100 кубов.
В жилых комнатах обмен воздушной массы рассчитывается на одного человека. В час он должен составлять более 30 кубов. Если расчет производится исходя из жилой площади, то норматив составляет 3 куба на 1 метр.
Для нежилых помещений средний норматив составляет 20 кубов на метр площади. Если площадь велика, то вентиляционные системы включают многокомпонентную систему парных вентиляторов.
Расчет вентиляции бассейна
Разберу расчет вентиляции на примере бассейна 23 м2
| Бассейн 6,9х3,4м в коттедже | Производительность вентиляции бассейна 23 м2 в зависимости от условий: | ||||
| С противотоком, подводными струями (без осушителя) в г. Москва | С противотоком, подводными струями (с осушителем) в г. Москва | С гейзером и фонтаном (без осушителя) в г. Москва | С противотоком, подводными струями (без осушителя) в г. Самара | С гейзером и фонтаном (без осушителя) в г. Самара | |
| Приток | 1540 м3/ч | 770 м3/ч | 1030 м3/ч | 1390 м3/ч | 940 м3/ч |
| Вытяжка | 1710 м3/ч | 860 м3/ч | 1150 м3/ч | 1550 м3/ч | 1040 м3/ч |
| Осушитель | – | 117 л/сут. | – |
Как видим, объем воздуха для одного и того же бассейна 23 м2 для разных условий разный, поэтому онлайн-калькуляторы не могут учесть все показатели и считают с запасом. Например, система противотока в бассейне увеличивает размер вентиляционного оборудования на 33%, а установка водяной горки — на 50%!
Для точного расчета Вашего бассейна советую разрабатывать проект вентиляции и не жалеть 25-40 тысяч рублей. Для проектирования потребуются архитектурные планы в DWG (AutoCAD).
Подача воздуха из пола в бассейне
Подача воздуха из пола в бассейне В интернете есть картинка, где воздух в бассейн подается из пола, а в техническом этаже стоит вентиляционная установка. Мне приходится объяснять своим Заказчикам, что на практике так сделать невозможно:
• Невозможно пробить отверстия такого размера, что бы скорость воздуха из них была меньше 0,5 м/с, а при большей скорости будут сквозняки и дискомфорт.• Расход воздуха в бассейне очень большой – придется пробить 5-6 отверстий 600х100 в плите перекрытия, на которую опирается чаша. Довольно проблематично.• В зоне окон размещаются конвектора отопления и подводка труб. Придется заказывать конвектора индивидуального изготовления, что долго и дорого.
В итоге: в частных бассейнах от такой схемы отказываются в 90% случаев. В коммерческих бассейнах такая схема подачи воздуха используется часто, но предусматривается на этапе конструктива здания, где чаша представляет собой отдельный монолит.
Расчет проекта
Расчет производится с помощью специальных формул, которые позволят определить кратность воздухообмена и другие ключевые показатели в конкретной ситуации.
Помимо выше указанных показателей следует учесть уровень тепла и влаги от купающихся людей, солнечного воздействия, непосредственно поверхности воды.
Расчет вентиляции бассейна:
1. Формула для определения воздухообмена.W=e×F×Pb – PL, где:
• е – коэффициент испарения;
• F – совокупный размер водной поверхности (в квадратных метрах);
• Pb – уровень давления водяных паров в насыщенном влагой воздухе заданной температуры (в барах)
• PL – уровень давления паров воды с учетом заданной температуры и нужной влажности (в барах).
2. Формула для определения показателя расхода воздуха.
По массе: mL=GW×XB – XN,
По объему: L=GWr×XB – XN, где:
• GW – совокупный объем испарений влаги в помещении (граммов в час);
• XB – уровень влаги в комнате с бассейном (граммов на килограмм);
• XN – уровень влаги за пределами комнаты с бассейном (граммов на килограмм);
• r – плотность воздуха при нужной температуре (килограмм на кубометр)
При последующем монтаже системы влаго- и воздуховыведения данные показатели учитываются – это позволяет повысить износостойкость всего дома и снизить эксплуатационные расходы.
