Требования к вентиляции с газовыми плитами и котлами: схемы, СНИПы, установка

Вентиляция для газовой колонки

стальные воздуховоды гармонично вписываются в современный интерьер

Основное требование к вентиляции для газовой колонки – наличие дымохода. Его делают из металлической гофротрубы, стальной или коаксиальной трубы. Наиболее эффективным считается коаксиальный дымоход, поэтому такой вариант вентиляции газовой колонки пользуется большим спросом. Это надежная система, бесперебойно работающая много лет без сбоев и неполадок. Особенности дымохода зависят от мощности газовой колонки.

Любой дымоход для колонки включает:

• защитный зонт (венчает конструкцию);
• собственно трубу (делают с термоизоляцией или без);
• патрубок проходной отделяет трубу от стены дома;
• крепежи-кронштейны;
• хомуты устанавливаются на соединениях участков трубы;
• переходник от трубы к колонке;
• ревизионное окно чтобы проверять состояние дымохода;
• емкость для конденсата.

Важно, чтобы на протяжении всего дымохода внутренний диаметр его был одинаков, параметры указаны в инструкции к колонке. Общая длина дымохода от 4 метров

Важно учесть климатические условия, в холодном климате предпочтительнее утеплить дымоход. При установке в частном доме вентиляции для газового котла или колонки конец дымохода выводится на 1 м выше крыши.

Требования к дымоходу газовой колонки

• Дымоход должен быть выполнен с учетом всех требований СНиП;

• К газовой колонке должен подводиться собственный дымоход;
• Следует обеспечить герметичность отвода дыма, в противном случае возможны утечки газа;
• Материал для дымохода должен быть устойчивым к воздействию влаги и температуры;
• Дымоход должен быть жестко и крепко укреплен на стене, без провисаний;
• Главное, чего необходимо добиться при монтаже вентиляции для газовой колонки это равномерность тяги. Легче всего добиться ее, используя гладкие трубы с круглым сечением;
• Основной показатель для выбора диаметра дымохода – это размеры входного отверстия;
• Дымоход устанавливается вертикально, что обеспечивает отличную тягу;
• В нижней части дымохода оборудуется лючок для ревизии, одновременно через него отводится конденсат.

Монтаж дымохода для газовой колонки

• Проходной патрубок устанавливается в стену, снаружи к нему крепится поворот на 90 градусов. Изнутри прикрепляется сама колонка;
• Снаружи устанавливается труба дымохода. Это делается последовательно, по одному патрубку снизу вверх. Места соединений укрепляются хомутами;
• Равномерно распределяем крепления по длине трубы и крепим их к стене. Оптимальное расстояние между креплениями 2 м. Труба не должна прогибаться;
• На верхушку устанавливаем зонт, а в самой нижней части трубы смотровое окошко;
• По окончанию монтажа проверяем тягу. К дымоотводу подносим зажженную спичку. Если пламя клонится в трубу, работа выполнена качественно.

Шаг 2. Решаем, какой прибор нам нужен – встраиваемый, подвесной или купольный?

1. Подвесные вытяжки (от 2300 руб.) всегда только циркуляционные, компактные и самые недорогие. Чаще всего они крепятся под кухонный шкафчик над плитой или устанавливаются к стене.

Пример подвесного типа прибора

2. Купольная вытяжка представляет собой конструкцию из зонта и трубы и напоминает камин с дымоходом (потому их часто называют каминными). Такие модели всегда требуют подключения к воздуховоду и стоят дороже, зато и выглядят они наряднее. И, как правило, имеют большую производительность. Если вы часто готовите, ваша плита/кухня большая и вы хотите, чтобы вытяжка украшала интерьер, то каминная модель – то, что нужно.

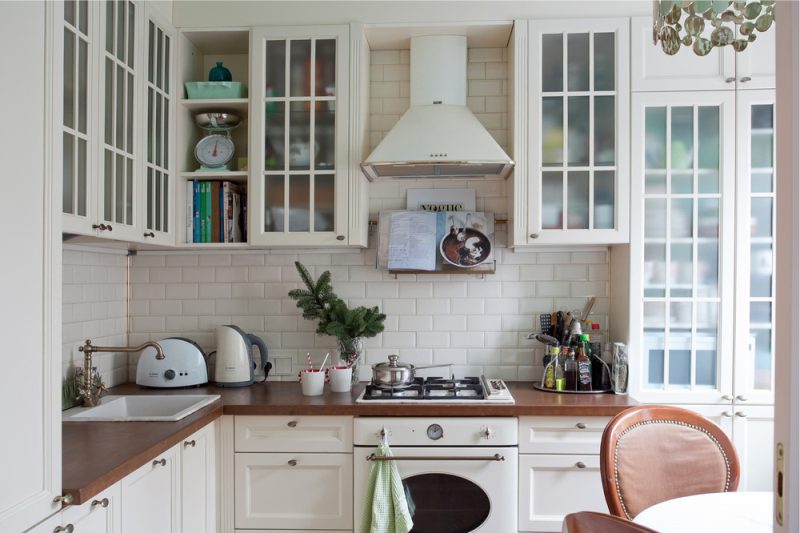

Купольная вытяжка в интерьере классической кухни

3. Встраиваемые вытяжки встраиваются в шкаф над плитой либо в декоративный купол и подключаются к воздуховоду. Они хороши тем, что их просто не видно, кроме того, из-за отсутствия декоративной отделки, встраиваемые модели стоят дешевле купольных.

Кроме стационарных встраиваемых вытяжек существуют телескопические (выдвижные) модели, которые при необходимости можно увеличить до размеров плиты.

Как купольная, так и встраиваемая вытяжка может быть угловой как на фото ниже…

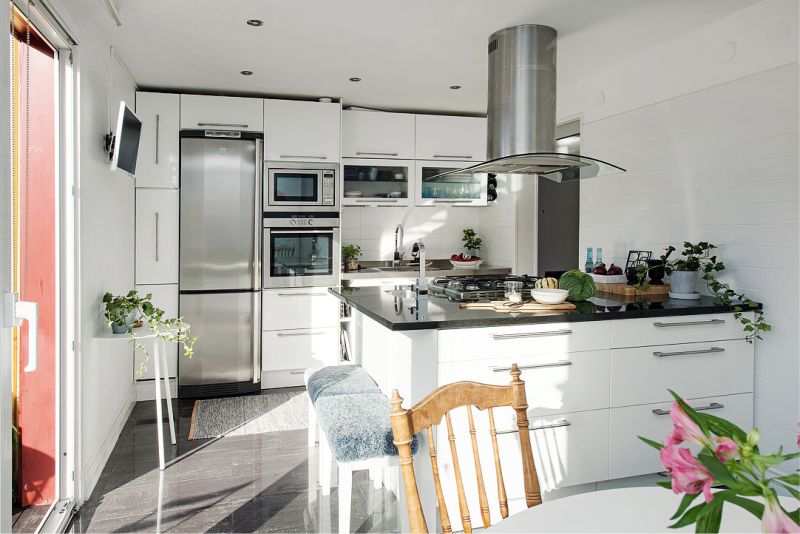

… или островной. Островные вытяжки крепятся к потолку над плитой в столе-острове, они красивы со всех сторон. В этой категории вытяжек можно найти как циркуляционные устройства, так и проточные, работающие на отвод воздуха. Еще одна особенность островных вытяжек – некоторые модели можно опускать к плите лишь при необходимости (такие вытяжки называют мобильными).

Технология и этапы производимых операций

Работы по перемещению трубопроводов подачи газа не занимают много времени и трудовых ресурсов. Демонтаж и монтаж одной трубы укладывается в один час рабочего времени у бригады сварщиков и монтажников, состоящей из двух человек. Перенос газовой трубы на кухне одним рабочим категорически запрещен.

Подготовительные мероприятия

Владельцам квартиры, частного дома самостоятельно не рекомендуется изменять в своей газовой системе ничего, даже гибких шлангов. Перенос, наращивание, обрезку труб имеет право производить исключительно представитель газовой службы с соответствующим разрешением. Однако, лицам, пользующимся газовым оборудованием, не лишним будет знать некоторые положения и последовательность действий при операциях по переносу газовых труб.

Чаще всего специфическая бригада по перемещению состоит из двух человек. Оба специалиста обучены всем операциям, имеют удостоверение по работе с газовым оборудованием, профессионально осуществляют сварку, порезку металла. Мастера приступают к работам на объекте на протяжении одной календарной недели после согласования технической документации по перемещению трубопроводов.

На момент визита бригады уже известны точки демонтажа, удлинения, установки дополнительного газового оборудования. Доработке подвергаются газовые колонки, плиты, духовые шкафы, нагревательные элементы. Мастера в совершенстве ознакомлены с правилами выполнения монтажных операций. Согласно нормативам, вентили, блокирующие подачу газа, не рекомендуется срезать. Они являются обязательными компонентами газотранспортной системы.

Подготовительные мероприятия перед переносом газовой трубы

Кроме того, согласно правилам использования газа в качестве топлива, перемещая точки пролегания трубопровода, а также меняя газовый кран, специалист должен осуществить его монтаж таким образом, чтобы вентиль был расположен в зоне прямого доступа для пользователя. К установленному под столешницей вентилю необходим удобный доступ через дверцу шкафа с удаленной задней стенкой. Иногда доступ осуществляется через фрагмент столешницы, который открывается.

Пользуясь случаем, владельцем квартиры может быть установлен счетчик контроля газа. Можно также поменять все устаревшее кухонное оборудование. Об этих операциях следует заранее предупредить бригаду, которая совершает перенос газовой трубы на другое место. Подключая духовки, плиты, колонки, хозяин квартиры обязан заранее купить сильфонный шланг, подобранный по размеру.

Металлические трубопроводы приглашенные рабочие покупают самостоятельно. Стоимость трубопроводов входит в общую смету услуг, материалов и приборов. Хозяину необходимо очистить пространство кухни от мебели и громоздких предметов. Так специалисты быстрее и качественнее проведут весь комплекс монтажа на ваш газопровод. Вещи, которые не подлежат выносу, надо накрыть негорючими плотными материалами.

Разборка трубопровода

Вероятнее всего, когда будет осуществляться перемещение, понадобится вырезать отрезок старого трубопровода и нарастить на новый, только уже в обратную сторону. При этом специалист, используя специальные приспособления, вырезает ненужные элементы. Здесь огромную роль играет квалификация рабочего, у которого имеется допуск к перемещению газовых труб.

Электросварщики, газорезчики, слесари обучаются на специальных курсах, где их аттестуют профессиональные работники газового оборудования. После сдачи серьезных экзаменов им выдается специальный документ. Демонтировав отводку, ведущую от стояка к прибору, мастер оставляет отрезок трубопровода. На нем установлен вентиль перекрытия сжиженного газа.

Данный отрезок горизонтальной трубы ни в коем случае не меняется и не удаляется! Может быть только одна ситуация – авария с повреждением трубопровода. Если без полной замены нельзя обойтись – тогда она разрешается. Часто на практике жильцы верхних этажей многоквартирных домов просят отрезать длинный фрагмент трубопровода.

Этот элемент поднимается от низшей точки квартиры к высшей точке на высоту 1,8 м, потом изгибается на угол 180°. Запрещено укорачивать подобный трубопровод, устанавливая вентиль на оставшемся куске. Но решение для данной ситуации есть – необходимо переварить трубопровод, а вентиль поставить на высоте 75 см от пола под столешницей.

Требования, предъявляемые к помещению котельной с газовым котлом

Так как газовые котлы являются устройствами с высокой пожароопасностью и взрывоопасностью, к котельным с таким котлом предъявляются строгие требования. Выполнение этих требований является обязательным условием при оборудовании котельного помещения.

Основные требования к газовым котельным:

• Не допускается установка газовых котлов в жилых помещениях дома.
• Запрещено устанавливать котел вблизи от источников открытого огня.
• Одновременно в котельной допускается установка не более 4 газовых котлов, суммарная мощность которых не должна превышать 200 кВт.
• К котельным на базе газовых котлов с герметичной (закрытой) камерой сгорания не предъявляются требования, устанавливающие минимальный объем помещения.
• Минимальный объем котельной для газового котла с открытой камерой сгорания определяется исходя из мощности котла:
  • До 30 кВт — 7,5 м³;
  • От 30 до 60 кВт – 13,5 м³;
  • От 60 до 200 кВт – 15,0 м³.
• В помещении котельной высота потолка для газового котла должна быть не меньше 2,2 м.
• Требуемая площадь помещения для газового котла выбирается из расчета 4 кв.м на один газовый котел.
• Котел устанавливается таким образом, чтобы был обеспечен беспрепятственный подход к нему с любой стороны. Расстояние между передней поверхностью котла и противоположной стеной должно обеспечивать удобство обслуживания котла и составляет не менее 1 м.
• Пол в помещении котельной должен быть выполнен из негорючих материалов.
• При установке напольного котла, поверхность пола должна быть выровнена.
• В помещении с газовым котлом должна быть предусмотрена приточная вентиляция. Размер вентиляционного отверстия должен быть не менее 200 кв.см и зависит от источника приточного воздуха. Если приток воздуха поступает из соседнего помещения здания, то минимальный размер вентиляционного отверстия должен определяться из расчета 30 кв.см на 1 кВт мощности котла. Если воздух поступает непосредственно с улицы, то для газового котла достаточно приточной вентиляции размером 8 кв.см на 1 кВт.
• Нижний край вентиляционного отверстия должен находиться на уровне не выше 30 см от пола. В случае если установлен котел, работающий на сжиженном газе, то вентиляцию располагают на уровне пола, при этом вытяжной канал должен располагаться с уклоном в направлении наружного отверстия.
• Дверной проем, ведущий в котельную должен иметь минимальную ширину 0,8 м.
• Если устанавливается котел с открытой камерой сгорания, то в помещении нужно предусмотреть окно от 0,25 кв.м. Если используется котел с закрытой камерой, то такое окно не требуется.
• В котельную должно быть проведено электроснабжение с индивидуальным автоматом защиты и заземлением.
• На каждой газовой магистрали, подведенной котлу необходимо установить запорный узел.
• Для отведения продуктов сгорания нужно установить газонепроницаемый дымоход, диаметр и высота которого должны соответствовать характеристикам котла. Минимальная высота дымохода не должна быть ниже, чем конек крыши здания для предотвращения возникновения обратной тяги.

Вентиляция кухни с газовой плитой

Естественная вентиляция для газовых плит, оборудованная во всех многоквартирных и частных домах, чаще всего не выполняет своего назначения. Причины в неправильном проектировании, ошибках строителей, отсутствии обслуживания и чистки. Самый простой тест – работает ли на кухне с газовой плитой вентиляция: выкурите сигарету в помещении и вернитесь в него через 15 – 20 минут. Сильный запах дыма? Значит, требования к вентиляции кухни с газовой плитой не выполняются и пора совершенствовать систему.

Требования к вентиляции кухни с газовой плитой

Для обеспечения достаточного воздухообмена помещение с газовой плитой должно соответствовать следующим требованиям к вентиляции кухни с газовой плитой СНиП 42-01:

• Высота потолков более 2 м 20 см;
• Наличие вентиляционного канала или окна с открываемой форточкой в верхней части;
• Под дверью или в нижней ее части щель или отверстия общей площадью от 25 кв. см.

Отток воздуха

кухонная вытяжка

Самый распространенный способ нормализовать вентиляцию над газовой плитой – установить вытяжку. Вентилятор вытянет воздух, поднимающийся над варочной панелью, запахи пищи и угарный газ. А широкий зонт вытяжки направит пары прямо в воздуховод. Таким образом, вытяжка обеспечивает принудительную вытяжную вентиляцию кухни с газовой плитой. Стоимость вытяжек варьирует в больших пределах и зависит от мощности, дополнительных функций, дизайна и производителя.

Существует два типа вытяжек:

• с фильтрацией и рециркуляцией воздуха;
• с отводом отработанного воздуха наружу.

Вытяжки первого типа нельзя назвать частью вентиляционной системы, ведь они никак не участвуют в воздухообмене. Зато вторые полноценно обеспечивают отток отработанного воздуха. На место которого с улицы затягивается свежий. Но если в кухне с газовой плитой установлены пластиковые окна, приточная вентиляция требует дополнительных мер.

Мощность вытяжки подбирается по формуле:

М=О * 10

О – объем воздуха в кухне, вычисляется так:

О=H * L * S

H – высота помещения, L – длина помещения, S – ширина помещения.

Согласно нормативным документам, в жилых квартирах многоквартирных домов разрешается обустраивать механическую вентиляцию для газового котла системы приток-выдув, без нарушения работы общедомовой вентиляции. То есть, нельзя выводить воздуховод вытяжки в шахту, полностью перекрывая вентиляционную решетку. В противном случае при выключенной вытяжке вентиляция в помещении газового котла или кухни функционировать не будет.

Все секреты подключения вытяжки в видеоролике:

Приток воздуха

оконный приточный клапан

Подача свежего воздуха, необходимого для нормальной работы газового оборудования и самочувствия людей, производится приточными устройствами.

На рынке представлены следующие типы приточных устройств для вентиляции газовой плиты в частном доме или квартире:

• Оконный приточный клапан. Встраивается в створку пластикового окна, работает автоматически или в ручном режиме. Склонен к обледенению в особо лютые морозы;
• Стеновой приточный клапан. Для установки требуется отверстие в наружной стене. Есть модели с фильтрацией воздуха, может быть автоматическим;
• Проветриватель. Навешивается на нижнюю створку пластиковой двери, работает от сети. Не только фильтрует приточный воздух, но и прогревает его.

Любое из перечисленных устройств для приточной вентиляции кухни с газовой плитой или котлом можно установить самостоятельно, используя наши рекомендации.

Монтаж естественной вентиляции

Варианты размещения вентиляционной системы

Конструкция дымохода в зависимости от расположения

Естественная вентиляция в котельной обеспечивается путём установки приточного и вытяжного каналов.

Для установки приточного канала нужно:

1. Подобрать кусок пластиковой трубы, подходящую по размеру решётку и обратный клапан. Диаметр первой подбирается с учётом мощности котла. Если мощность менее 30 кВт, достаточно 15 см. Выше мощность – больше диаметр.
2. Чтобы воздух проходил непосредственно в топку, сквозное отверстие на улицу пробивают рядом с отопительным прибором и не выше его рабочей зоны. Затем в отверстие ставится патрубок, зазоры внутри заполняются раствором или монтажной пеной.
3. Снаружи отверстие закрывается мелкой решёткой для защиты от грязи и животных. Изнутри необходимо поставить обратный клапан для предотвращения обратной тяги на улицу.

Вытяжной канал выводится наружу через отверстие над котлом вверху помещения. Обычно она тоже снабжается обратным клапаном, предотвращающим попадание воздуха с улицы. Дымоход также можно оснастить защитным козырьком от дождя или флюгаркой, конденсатоотводчиками и ревизионными окошками для чистки.

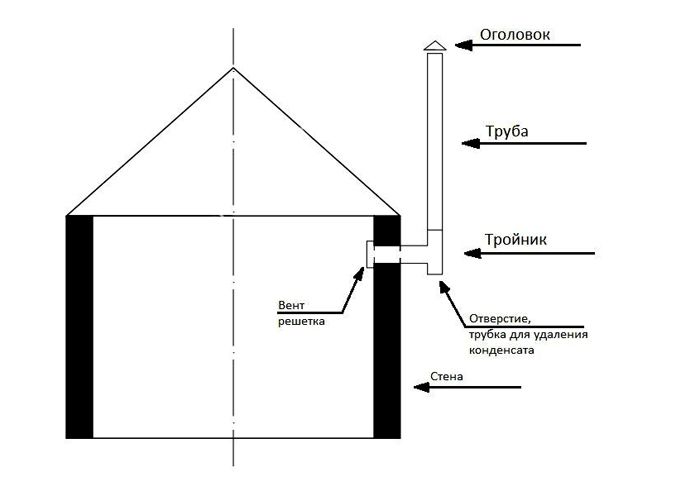

Схема конструкции вентиляционной системы

Размещение газовой котельной

Нормативными документами разрешено размещать котел отопления тепловой мощностью до 30кВт включительно в помещении кухни, (при этом требуется наличие отдельной газовой магистрали), при условии, что высота потолков и объем комнаты больше 220 см и 7,5 кубов соответственно.

Первое требование — помещение должно быть обязательно облицовано огнестойким материалом или штукатуркой, а при использовании котла с открытой камерой горения – предусмотрено окно площадью не менее 250дм2. Для загородного дома такой вариант является вполне приемлемым, но для частного дома постоянного проживания требования полноценного отопления обеспечит более мощный вариант.

К сведению! Современными требованиями разрешено устанавливать газовые котлы, использующие природный газ метан, даже в чердачных или подвальных помещениях. К приборам, работающим на сжиженном газе, требования жестче — их устанавливают только не выше первого этажа.

Поэтому отопительное оборудование преимущественно выносят в обособленное помещение, а лучше в отдельное строение – газовую котельную.

Самые жесткие требования пожарной безопасности относятся к газовым котельным и системам на жидком топливе.

Агрегаты газовой котельной

Собственно газовая котельная, как инженерное сооружение, представляет собой комплекс газового, теплогенерирующего, распределительного и электрического оборудования, размещенного в специальном помещении.

Главным агрегатом газовой котельной является газовый котел с подключенными к нему трубопроводами подвода-отвода теплоносителя, газа и воздуха. В паре с котлом работает бойлер, представляющий собой теплоизолированный бак большой емкости, где хранится запас горячей воды для бытовых нужд. Требования к бойлеру сводятся к обеспечению высокой коррозионной стойкости и хорошей теплоизоляции бака. Котел оборудован манометром и термометром, по которым можно судить о нормальной работе установки.

Искусственная вентиляция

Она оптимально подходит для домов с солидной площадью. Её основа – механическая тяга. Работа выстраивается благодаря специальным вентиляторам, они должны соответствовать параметрам канала.

Система выстраивается только после скрупулёзных расчётов. Вычисляется объём воздуха, заменяемый в помещение в течение одного часа. Самый простой способ таков:

• умножается длина помещения на его ширину и высоту потолков,
• полученный результат умножается на 3 (это необходимый показатель воздухообмена).

На основе этих данных подбирается диаметр трубы и вытяжки (он идентичен).

В систему устанавливаются круглые трубы, в которые максимум 3 изгиба. Для получения тяги применяется вытяжной вентилятор. Необходимый резерв его мощности – 30%. При выборе оптимальной модификации основываются число изгибов в вентканалах, их сечении и длине.

Устройство запускается автоматически синхронно с включением котла. Так существенно увеличивается КПД вентиляции.

Требования к вентиляции в котельной с газовым котлом

При мощности котла газового превышающей тридцать киловатт требуется проектировать специальное помещение для размещения котельной. При этом требуется обеспечить нормативы СНиП за номером II-35-76. Среди основных требований:

• вентиляция для газового котла предусматривает обязательный выход трубы вытяжной на потолке котельной;
• канал дымохода должен иметь отдельный дополнительный вход для очистки, размещенный ниже на 250 мм от основного входа;
• при расчете площади приточного канала с улицы на один киловатт мощности агрегата принимают 8 см. кв сечения решетки вентиляционной;
• при организации приточной вентиляции из соседних комнат живое сечение решетки должно составлять тридцать кв. см на киловатт мощности котла.

Критерии по кухне

Если в этом помещении есть газовая плита, и здесь же планируется установка котла, встаёт вопрос нормализации вентиляции. Особенно это необходимо, если тесты показывают плохие результаты. Например, можно зажечь сигарету в помещении на несколько секунд и потушить. Вернуться через 15-20 минут. Если сильный запах сохраняется, требуются работы.

Обязательно соблюдаются требования к вентиляции кухни с газовой плитой и котлом. Нормы регламентирует СНиП 42-01:

• Высота потолков > 220 см.
• Обустраивается вентканал или окно с открывающейся форточкой в верхней зоне.
• Под дверью или в нижнем её секторе должна быть прорезь параметром от 25 кв.см.

Нормализация вентиляции может реализовываться по-разному. Самый популярный метод – установки вытяжки. Вентилятор вытягивает воздух, запахи и угарный газ. Зонт направляет пары в воздуховод. Так реализуется принудительная система.

Сами вытяжки имеют две вариации:

• Фильтрующая воздух и проводящая его рециркуляцию. Не участвует в воздушном обмене и по сути не входит в вентиляционную систему.
• Отводящая отработанный воздух на улицу. На его место притягивается свежий.

Также следует грамотно рассчитать мощность вытяжки. Для этого применяется такая формула:

O = L x H x S

Здесь O – объём воздуха. L – длина кухни, H – её высота, S – её площадь.

По нормам в квартирах жилых домов позволено создание механической вентиляции по технологии приток-выдув. Вытяжка выводится не в шахту. И запрещено перекрывать решётку. Иначе в условиях выключенной вытяжки помещение не будет вентилироваться.

Решение дилеммы кроется в применении особой решётки с выходом для круглой трубы, отводящей воздух.

Также используются специальные приточные устройства – клапаны.

Типы вытяжек по функционалу

Современные вытяжки делятся по своему функционалу на 2 типа:

Устройства вентиляции проточного типа выводят отработанный воздух в систему вентиляции дома или наружу здания. В многоквартирных домах уже есть вентиляционный канал. в который удобно вмонтировать отвод.

Но следует учесть, устройство будет работать эффективно лишь в том случае, когда этот канал индивидуален для каждой квартиры. Если вентиляционная шахта общая, агрегат большой мощности в полную силу работать не сможет. В таком случае лучше сделать отдельный отвод на улицу, с установкой обратного клапана (не позволяет воздуху поступать с улицы) на выходе.

Рециркуляционные

К этому типу техники относятся устройства, которые фильтруют воздух внутри помещения без вывода его вовне. Воздух втягивается вентиляторами, пропускается через фильтры двойной очистки. В первом фильтре задерживаются крупные частицы: жир, гарь, копоть и прочее. Проходя через второй, чаще угольный – воздух избавляется от запахов, и поступает обратно в то же помещение. Подробнее о принципе работы читайте в статье о рециркуляционных вытяжках .

Как сделать вентиляцию для газовой колонки

Для устройства вентиляции в помещении, где установлена газовая колонка, нужно обязательно предусмотреть дымоход. Обычно он выполнен из гофрированной металлической трубы. Наиболее выгодный и эффективный вариант — коаксиальный дымоход. Он прослужит долгий срок, и его монтаж не составляет труда. Требования к параметрам помещения, где устанавливают коаксиальную дымоходную трубу, минимальны. Все необходимые расчёты, связанные с установкой такого дымохода, зависят от мощностных характеристик газового прибора. Устройство вытяжки на кухне для газового котла очень ответственное мероприятие, от которого зависит безопасность жильцов.

Комплект дымохода для газовой колонки включает следующие элементы:

• колпак, защищающий конструкцию;
• проходной патрубок, которым отделяют трубу от стены;
• крепёжные элементы;
• переходники от трубопровода к колонке;
• смотровое окно для проверки состояния дымоходной системы;
• ёмкость для сбора конденсата.

Диаметр дымохода должен быть одинаковым по всей магистрали. Его размеры указывают в инструкциях производители газовых колонок.

В длину такие дымоходы обычно 400 см и более. В регионе с морозными зимами дымоходы утепляют. Когда устанавливают вентиляцию в частном домовладении, верхний конец трубы выводят на 100 см выше кровли.

Монтаж дымохода выполняют согласно нормативам СНиП:

• у газовой колонки должен быть отдельный дымоход;
• труба для отвода дыма должна быть смонтирована герметично для исключения протечек угарного газа;
• материал, из которого сделана труба, должен быть устойчив к влаге и перепаду температур;
• дымоходная труба не должна провисать, крепёж должен быть жёстким;
• когда выполняют монтаж, главная цель — добиться равномерной тяги, поэтому трубы должны быть гладкими (трубы с квадратным сечением лучше не применять).
• для хорошей тяги дымоход ставят вертикальным способом;
• конденсат и сор собираются в специальном люке, который устраивают в нижней части дымохода.

Этапы монтажа дымохода:

1. В стену монтируют проходной патрубок. С наружной части стены к патрубку прикрепляют колено в 90 градусов.
2. Внутри помещения прикрепляют отвод от колонки.
3. Снаружи устанавливают дымоходную трубу, соединяя патрубки хомутами.
4. По всей высоте стены равномерно распределяют крепёжные элементы.
5. После того, как будет завершен процесс крепления трубы к стене, следует убедиться, что дымоход нигде не провисает. Обычно для крепежа хватает шага в 200 см.
6. На верхнюю часть трубы одевают укрывной зонт.
7. В нижней части трубы следует оборудовать сборник для конденсата.
8. Проверяют тягу. Если пламя от спички клонится в сторону трубы, всё сделано правильно.
