Вентиляция из канализационных труб в частном доме: изготовление своими руками

Нестандартные решения для вентиляции канализационных систем

Нестандартная вентиляция канализации

Народные умельцы, как всегда, придумали несколько способов, которые помогут выйти из такой ситуации, если вентиляция канализации жизненно необходима, но дом уже построен, и деваться некуда.

Эти способы не противоречат нормам безопасности и санитарным требованиям.

Как уже говорилось, вентиляционную трубу можно вывести на крышу по внешней стене здания. Но ее также можно прикрепить к забору.

Единственное отличие – большая удаленность фановой трубы от здания. Если собираетесь выбрать именно этот способ, то нужно правильно распланировать местонахождение оной, чтобы она была достаточно далеко от участка ваших соседей.

Устройство вентиляции

А теперь давайте рассмотрим общие сведения, которые характерны для устройства вентиляции любого частного дома:

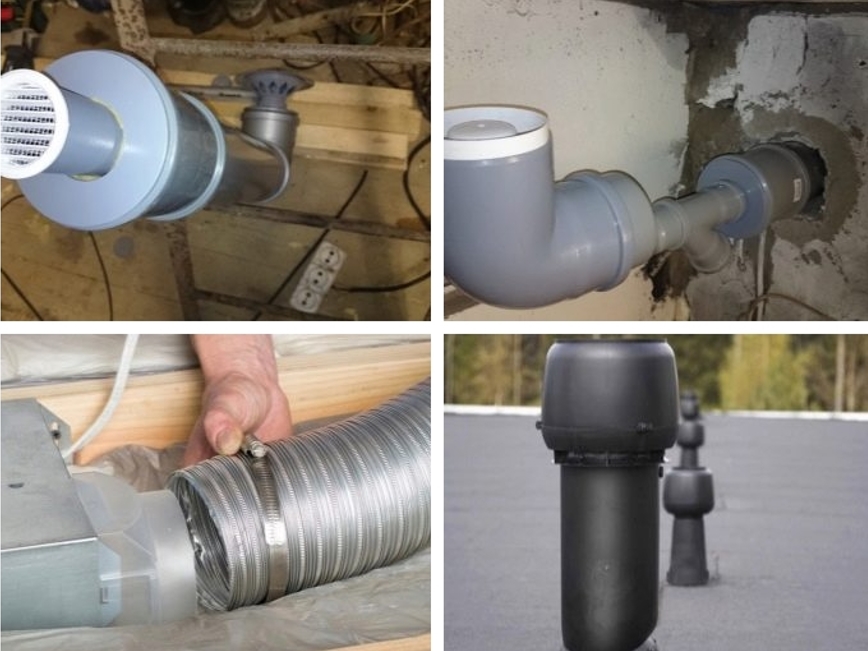

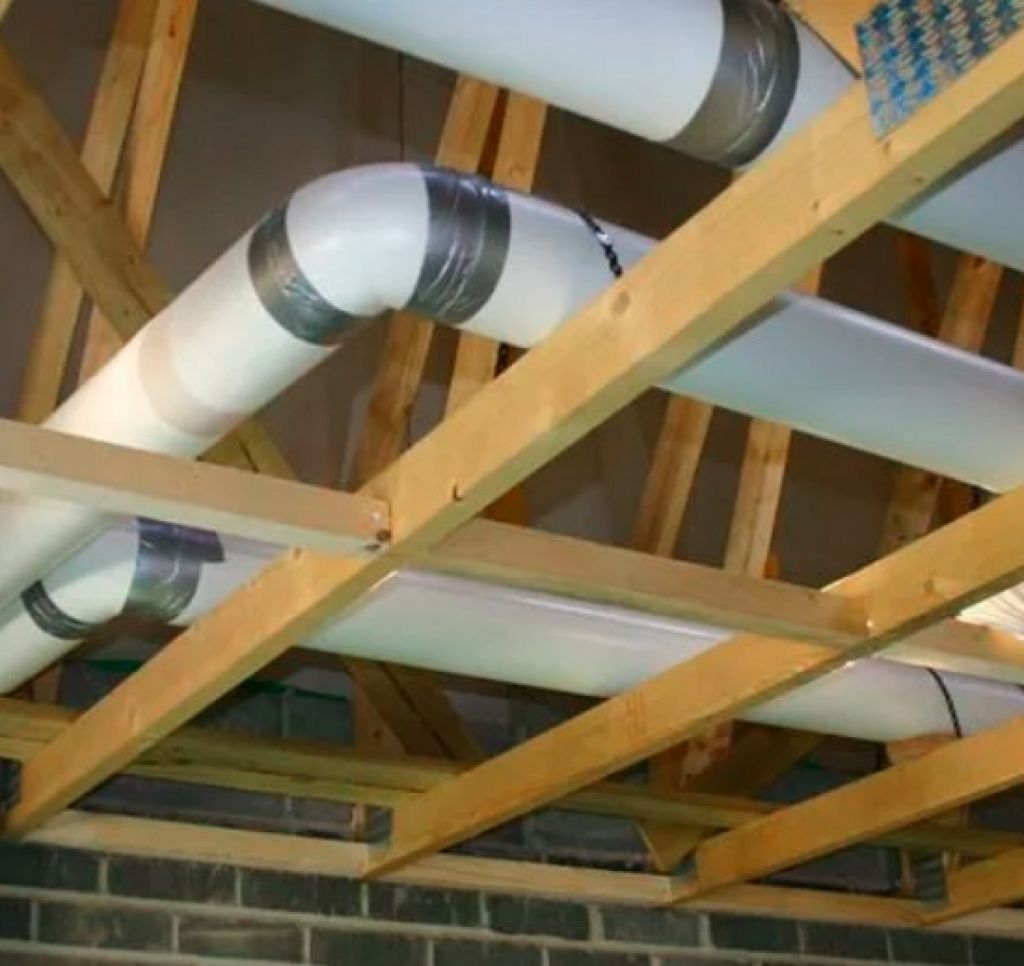

При монтаже вентиляции естественного типа лучше всего применять пластиковые трубы с идеально ровной поверхностью внутри. Гофрированные трубы допускается устанавливать только в том случае, если планируется изготовление приточно-вытяжной вентиляции.
Чем меньше поворотов и изгибов трубопровода, тем эффективнее окажется работа системы.
Рекомендуется прокладывать все воздуховоды по максимально короткому пути от входа к выходу.
Если вы обустраиваете естественную вентиляцию, нужно делать вытяжные трубы высотой более 5 м. Иначе тяга окажется очень слабой. В том случае, если вы не можете обеспечить такую высоту, то потребуется в вытяжных каналах на верхних этажах монтировать вентиляторы.
При изготовлении принудительной вентиляции нужно мощность крыльчаток отрегулировать таким образом, чтобы количество приточного воздуха было чуть меньше, чем объем выводимого. В этом случае вы добьетесь понижения давления в системе, а это благоприятно скажется на общем микроклимате помещения, а также на состоянии всех строительных конструкций.
При изготовлении естественной циркуляции можно осуществлять забор воздуха как с улицы, так и из подвала.
Наиболее оптимальным количеством воздуха для комнаты площадью 40 кв. метров будет примерно 120 куб. м в час.
Приток можно осуществлять двумя способами – инфильтрационным, благодаря щелям и проветриванию окон, а также контролируемым, который происходит при помощи вентиляторов, установленных в трубах, а также системами климат-контроля.
Вытяжные каналы необходимо размещать на расстоянии 25 см от потолка.

Варианты вентиляции в частном доме

Вентиляция помещения необходима для того, чтобы создать оптимальные условия для жизни людей и существования предметов мебели и техники, находящейся в доме.

Если в многоквартирных домах все уже дано сделано специалистами, возводившими здание, то при строительстве частной недвижимости этот вопрос часто упускают.

Иногда обустройство вентканалов считают лишней тратой времени и денег. Однако они являются обязательной частью реализации проекта, обеспечивающей благоприятные для жизни условия и длительные сроки эксплуатации строительных конструкций

Это в корне ошибочное мнение. Затхлый воздух, потеющие окна, неприятные запахи с санузлов и ароматы жареной пищи вместе с чадным дымом будут попадать во все помещения и даже в спальню. Без правильно спроектированной и собранной системы вентиляции комфортная жизнь обитателей дома будет под угрозой.

Вентиляция в частном доме может быть:

естественной;
механической;
смешанной.

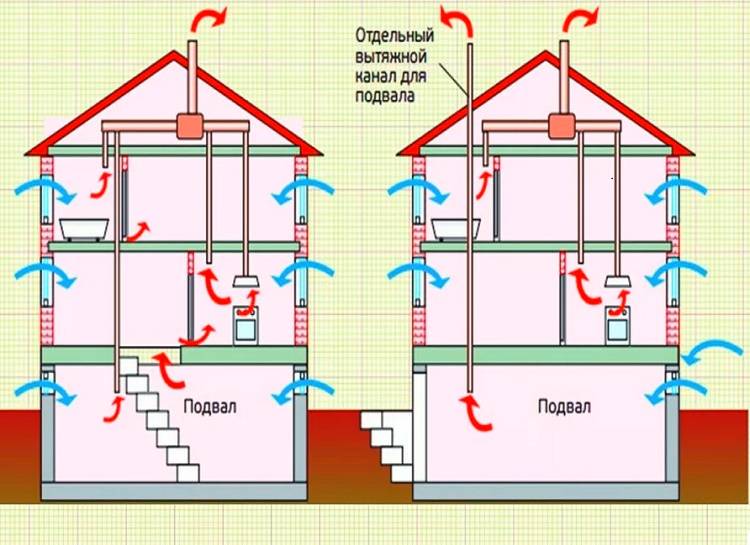

Первый тип основан на естественном процессе циркуляции воздушных масс. Никакие механизмы для нагнетания воздуха в дом не используются. Он попадает с улицы, проникая сквозь окна с микропроветриванием или приточные клапаны, организованные в наиболее подходящих для этого местах.

По комнатам дома, в которых не установлены клапаны, воздух циркулирует через дверные проемы и сквозь щели между дверью и полом.

Отработанный воздух покидает дом также естественным путем сквозь вентиляционные шахты, устроенные в одной из стен дома (+)

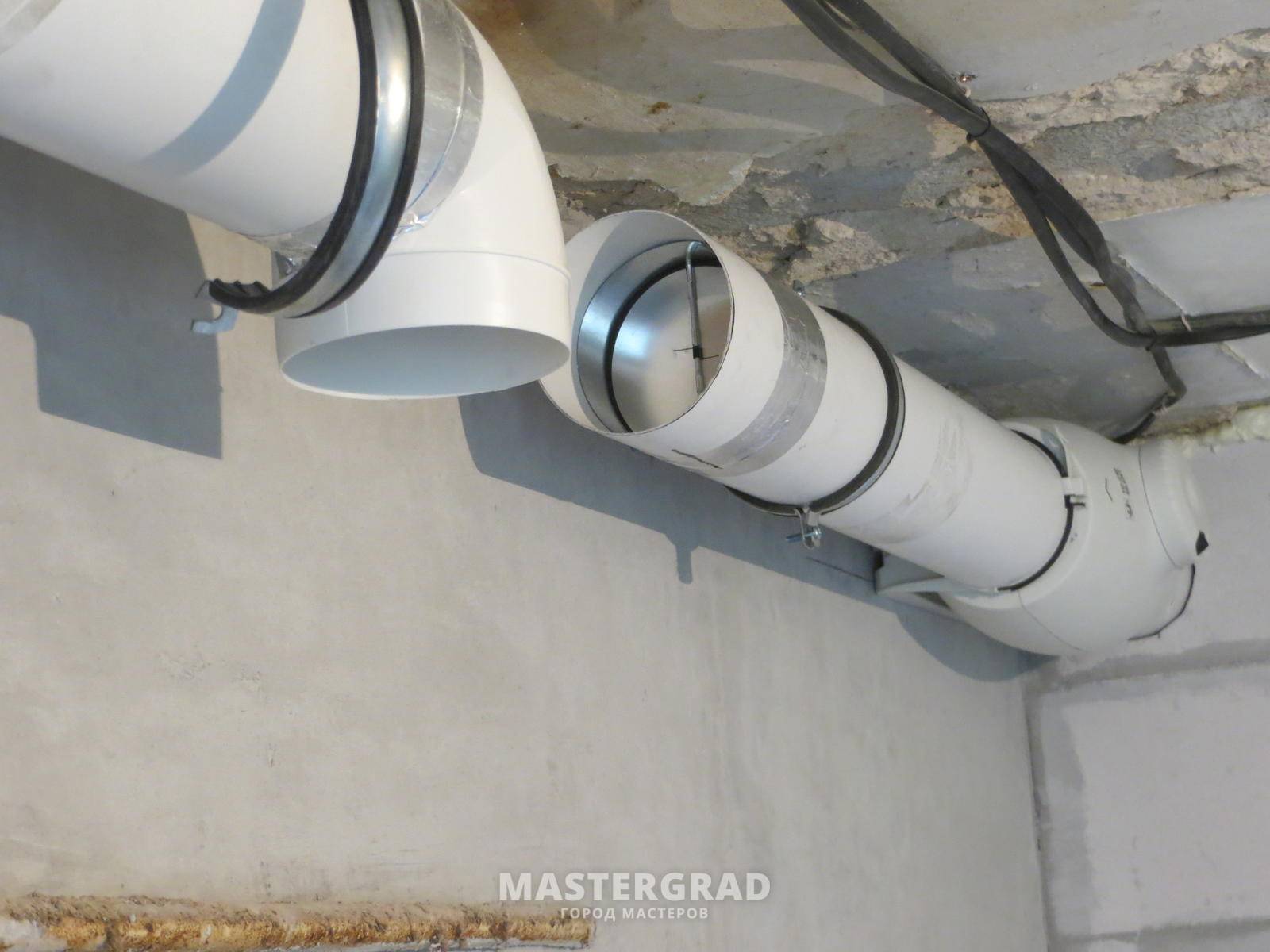

При механическом типе устройства вентиляции применяются вентиляторы и специальное приточное оборудование. Нужный объем чистого воздуха подается в каждую комнату здания, а отработанный выводится наружу. Это более сложная система, применяемая для больших загородных домов и коттеджей.

Смешанный вариант вентиляции предполагает использование первого и второго типа. Это может быть установка механических приточных клапанов в компании с естественной вытяжной системой удаления воздуха через вентшахты в ванной и на кухне. Или же наоборот – приток естественный, а для удаления применяется механическое оборудование.

Механическая система вентиляции с принудительным движением воздуха состоит из оборудования, требующего периодического ремонта или замены. Чаще всего нужно менять фильтры (+)

Основные преимущества естественного типа:

энерогонезависимость;
наиболее дешевая стоимость;
не требует ремонта;
минимальное обслуживание;
можно организовать своими руками.

Кроме положительных моментов этот тип вентиляции имеет существенные минусы. Если бы все было идеально, то прочие варианты обустройства просто не использовались бы. Основные недостатки – зависимость от температуры воздуха и погодных условий, ограниченная площадь обслуживания.

Другими словами, при естественной вентиляции в жаркое время года можно забыть о существовании вентсистемы в доме

Механическая система удобна в использовании, ведь может обслуживать любую площадь дома/коттеджа и совершенно не зависит от погоды. Более того, ею можно управлять по своему усмотрению, поддерживая комфортный температурный режим в помещениях.

Многие системы принудительной вентиляции, имеющие датчики для отслеживания состояния микроклимата в помещении, управляются с помощью пульта

Дополнительные возможности по подогреву поступающего воздуха, по ионизации и увлажнению воздушных масс комнаты и прочее можно организовать путем установки соответствующего оборудования в систему вентиляции.

Основные недостатки механического способа вентилирования:

более высокая стоимость оборудования;
потребность в ремонте и периодической замене отдельных элементов системы;
зависимость от электроснабжения;
может понадобиться профессиональная установка и настройка оборудования.

Учитывая положительные и отрицательные качества типов вентиляции, для загородных домов и коттеджей чаще всего применяют смешанный тип. Это оправдано с экономической точки зрения и вполне выполнимо собственными руками.

Из-за чего пластик?

Раньше вентиляционные каналы скрывались в стенки и большей степенью выполнялись способом кладки из кирпича. Сейчас клиент вправе сам выбирать материал и метод изготовления. Современные системы большей степенью производятся из трех основных соединений:

Полиэтилен. Данный материал достаточно пластичен и владеет маленьким весом. Он легко поддается переработке, исходя из этого вышедшая из строя система возможно свободно утилизирована.
Поливинилхлорид (ПВХ). Кое-какие производные владеют высокой устойчивостью к маслам и агрессивным веществам. Воздуховоды из для того чтобы материала смогут быть расположены кроме того под прямыми солнечными лучами без нанесения им вреда.
Полипропилен (ПП). Владеет высокой устойчивостью к нагрузкам. Кроме этого есть нейтральным к действию растворителей и химически активных веществ.

Совет! Кто-то опасается установки пластиковых систем по обстоятельству выделения токсических веществ. В действительности способ производства достиг для того чтобы уровня, что об этом возможно не волноваться.

По сравнению с другими материалами пластик отличают:

Маленький вес. Одна метровая труба имеет массу в 800 гр.
Высокая устойчивость к коррозионному действию.
Простота и высокая скорость монтажа.
Продуманность конструкции.
Возможность комбинации разных профилей.
Устойчивость к температурным перепадам.
Предотвращение оседания разных веществ благодаря гладкой внутренней поверхности.
Цена на порядок ниже, чем у железных конструкций.
Все виды пластика – полимерные соединения, каковые поддаются окислению под действием температуры.

Основные особенности естественной вентиляции

Основным путем притока воздуха в помещение являются окна. Оконные системы оснащаются форточками и микровентиляцией. Естественная вентиляция осуществляется за счет разницы давления воздуха снаружи и внутри помещения, вызванной разной температурой. Для уменьшения выпадения конденсата в трубах на крыше вентиляционную шахту нужно обязательно утеплить. Улучшить естественную вентиляцию поможет установка вытяжного вентилятора. Он помещается в воздуховод, окно либо в несущую стену.

В кухне, ванной, туалете должна быть оборудована вытяжка – вертикальный канал достаточной высоты. В него попадает загрязненный и увлажненный воздух. На выходе канала устанавливаются насадки, препятствующие попаданию атмосферных осадков и задуванию воздуха ветром. Если в помещении нет выхода к вентиляционному каналу, то необходимо предусмотреть между полом и дверью щель примерно в 10 мм. Можно вместо щели поставить декоративную решетку.

В частном доме для вытяжки обычно сооружается кирпичная кладка. Однако в каркасных, деревянных или реконструированных домах лучше делать вытяжку из канализационных труб. Они дешевле, прочнее вентиляционных, их несложно обрабатывать, крепить и монтировать. Гладкая внутренняя поверхность обеспечивает лучшую, чем в кирпичном канале, тягу.

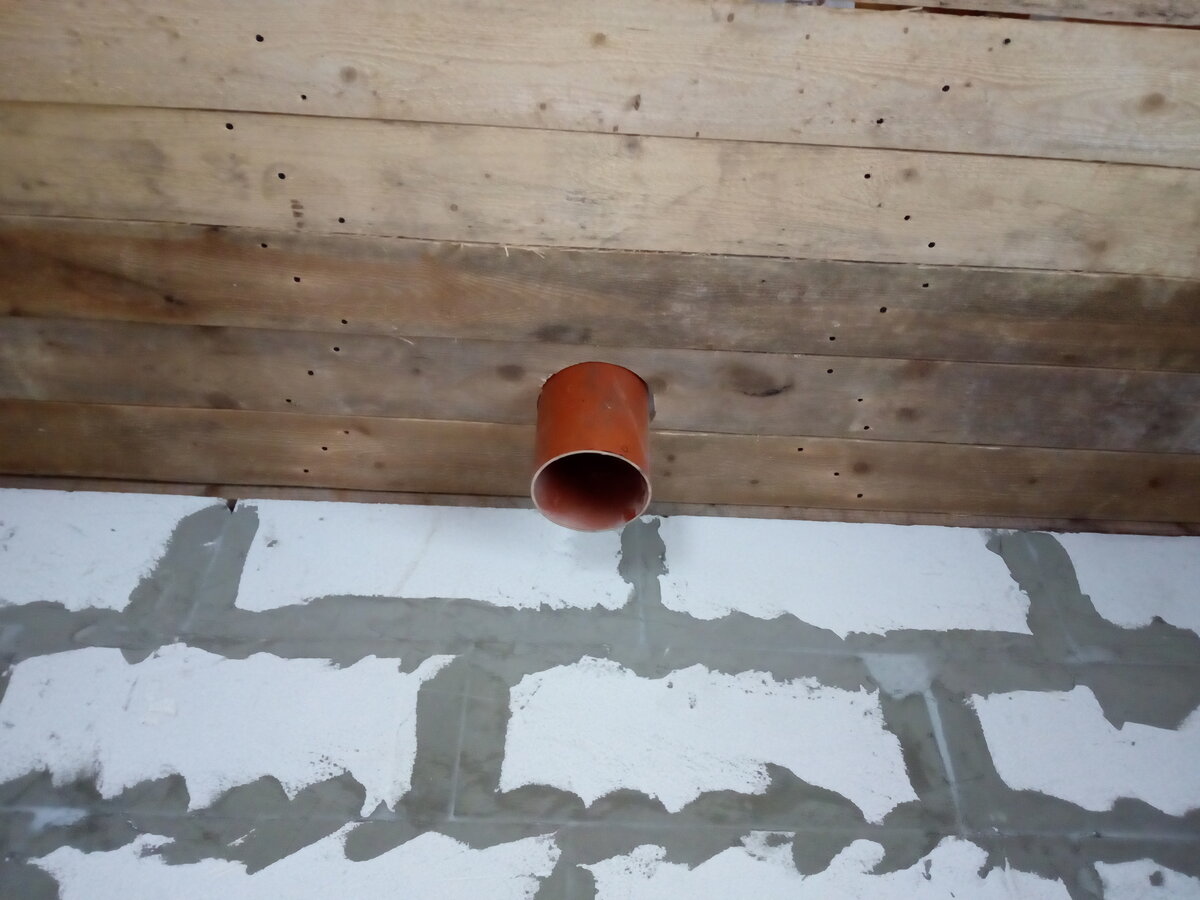

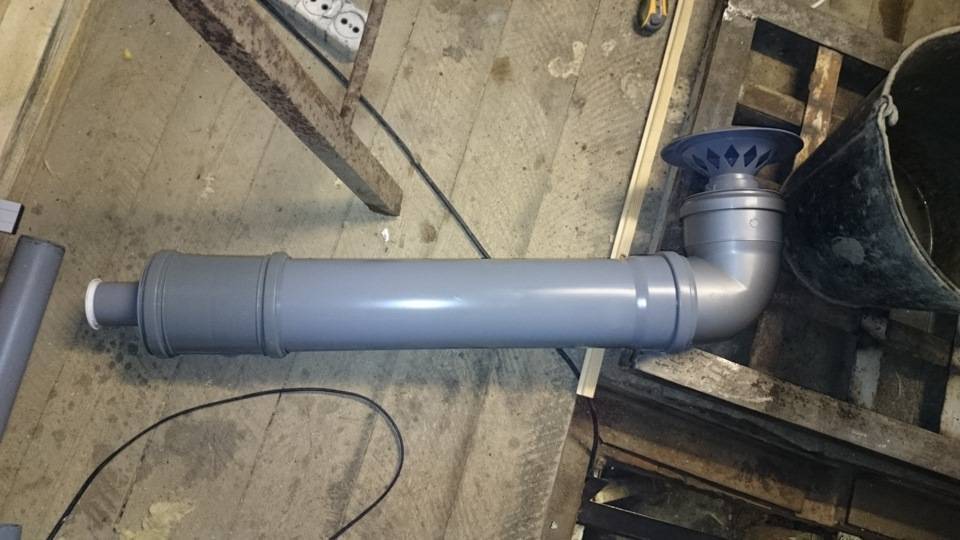

Вентиляция из канализационных труб практична и удобна в монтаже

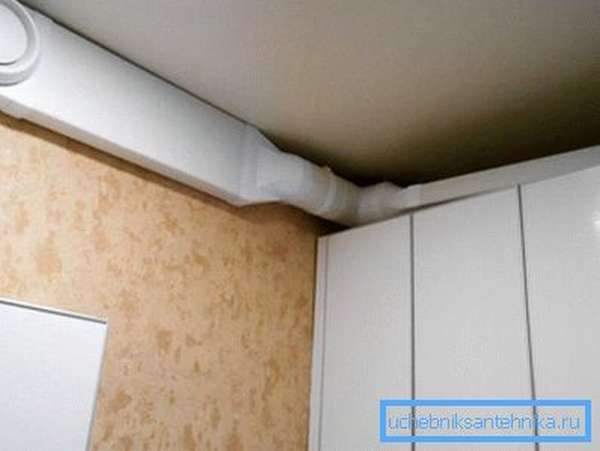

Кроме того, вентиляционный канал из пластика компактный и его можно разместить в ограниченном пространстве.

Требования к системе вентиляции и трубам для нее

Для системы вентиляции частного дома применяются универсальные требования, которые в равной мере одинаково касаются любых материалов, из которых будут монтироваться все участки.

Так, вентиляция из канализационных пластиковых труб должна обеспечивать прокачку следующего объема отработанного воздуха:

для жилой комнаты площадью до 20 кв. метров – 3 куб. метра/час на человека;
жилые помещения свыше 30 кв. метров – объем воздуха не менее 30 куб. метров/час на человека;
для кухни с электрической плитой – не менее 100 куб. метров;
для помещения с газовым котлом или колонкой – 140 куб. метров;
в ванной и туалете объем воздуха должен быть не менее 110 метров.

Такие параметры для расчета вентиляции в частном доме из пластиковых труб действительны для естественной циркуляции воздуха.

Для использования принудительной системы расчеты проводятся с учетом производительности вентиляторов и другого оборудования.

Кроме этого, при использовании пластиковых канализационных труб обязательно учитывается:

прочность всех элементов;
совместимость с вентиляторами и другими элементами вентиляционного оборудования;
герметичность соединений;
использование элементов соответствующего диаметра;
возможность использования крепежных элементов системы воздуховодов;
в случае необходимости — установка шумо- и теплоизоляции;
совмещение элементов вентиляции с доборными элементами кровли для установки поверх кровельного покрытия.

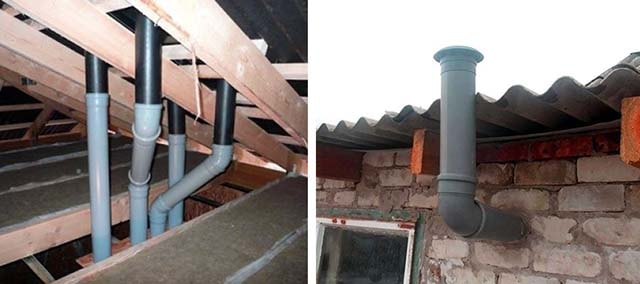

Внешняя вентиляция в частном доме

Внешняя вентиляции канализационной системы по внешней стене дома

Вентиляция канализации с выводом трубы за пределы строения является прямой альтернативой вентиляционной системе внутреннего типа. Обычно, внешняя вентиляция монтируется в уже эксплуатируемых частных домах с соблюдением норм и правил безопасности.

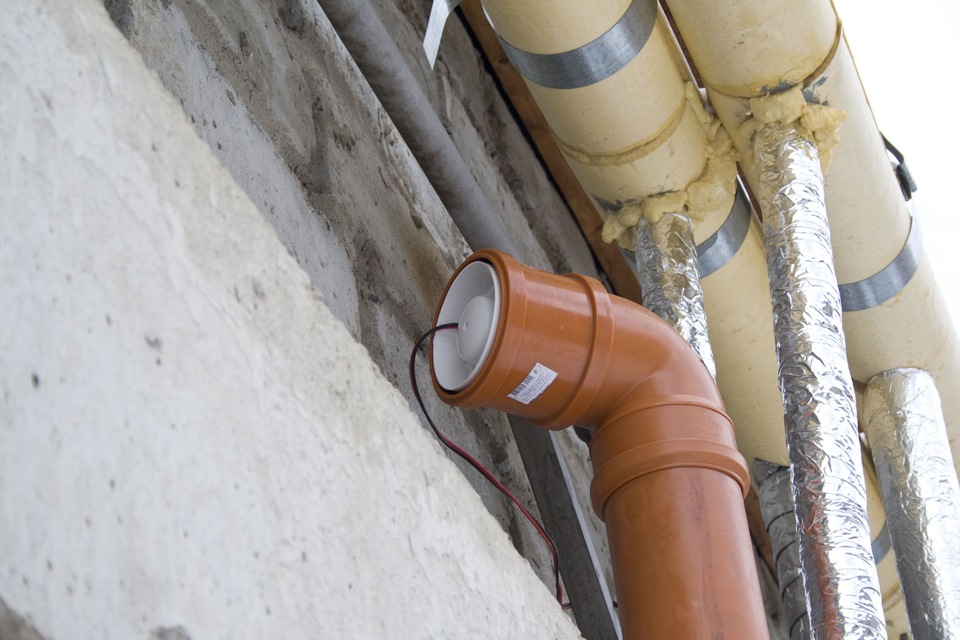

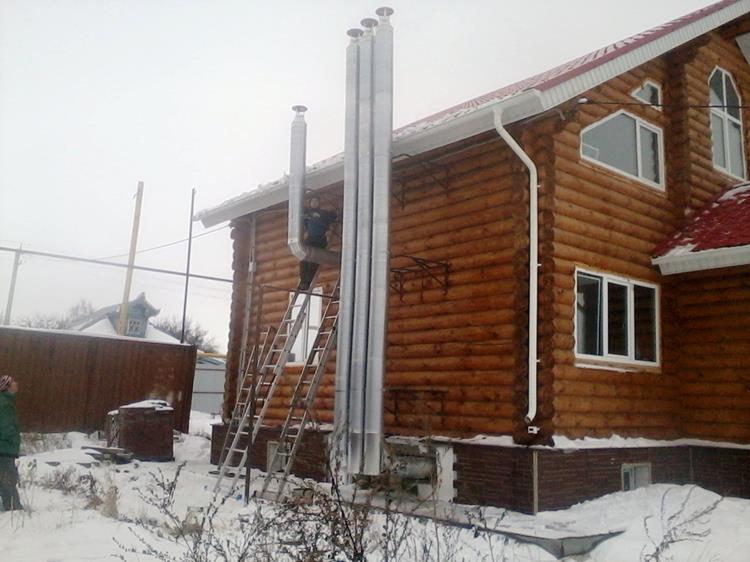

По внешней стене дома

Вентиляционная труба выводится через несущую стену при помощи специального короба, который монтируется в месте сопряжения. Далее, используется отвод с углом 90 для поворота труба вертикально вверх.

Для фиксации трубы к стене применяются специальные опорные кронштейны. Шаг установки не более 2 м. Верхняя часть трубы должна быть выше минимального уровня кровли.

В качестве фановой трубы используются пластиковые изделия с сечением 110 мм. При установке требуется соблюдать минимальное расстояние от окон (не менее 4 м) и других прилегающих конструкций.

Вентиляция септика

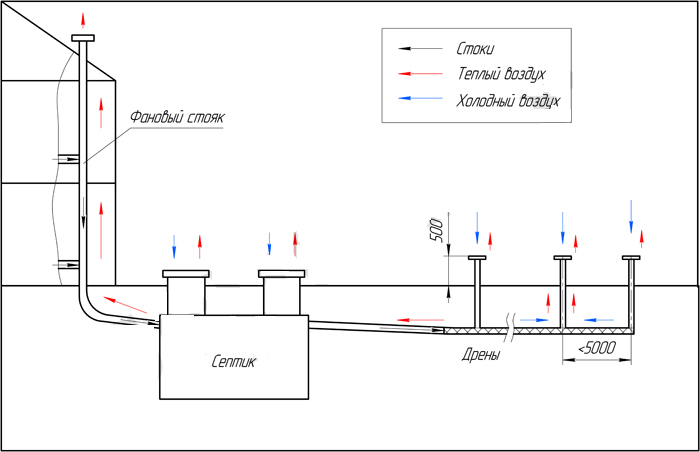

Схема вентиляции септика при помощи вытяжной трубы и приточных каналов

Очистные устройства и септики устанавливаются за пределами строения на расстоянии от 5 до 20 м. Это гарантирует, что неприятных запах и вредные газы не буду проникать внутрь жилого строения.

Вентиляция септика продумывается на этапе проектировки конструкции, так как процесс «переработки» отходов происходит только при наличии достаточного уровня кислорода.

В большинстве случаев монтируется система на основе фановой трубы, которая подсоединяется к септику и обеспечивает тягу для выхода неприятного запаха, а также предотвращает образование вакуума при большом объеме сбрасываемых нечистот.

Помимо фановой трубы, монтируется приточная вентиляция, состоящая из нескольких труб, которые располагаются в непосредственно близости от очистного устройства на высоте 50–100 см от поверхности земли.

По забору

Монтаж фановой вытяжной трубы по забору или ограждению мало чем отличается от его крепления на стенах дома. Единственная разница — вентиляционная труба будет удалена от дома и для прокладки коммуникаций потребуется дополнительный материал.

Крепление трубы к забору зависит от его конструкции. Для монолитных ограждений подойдут опорные металлические кронштейны, которые фиксируются на опоры при помощи дюбелей. Для крепления трубы к забору из профнастила может потребоваться сварочный аппарат.

Достоинства и недостатки в сравнении

Не существует запретов на использование в строительстве вентиляционного трубопровода пластиковых или иных изделий, применяемых в канализационных системах. Однако перед планировкой и монтажом вентиляции обязательно следует разобраться с характеристиками выбранного для сооружения материала.

Хорошо, если будут известны их преимущества над металлическими коробами и, конечно же, недостатки.

Вентиляция представляет собой систему воздуховодов, отдушин и оборудования, совокупность которых обеспечивает регулярный обмен отработанного воздуха свежим

К достоинствам пластиковых канализационных труб, используемых в обустройстве бюджетной вентиляции, относятся:

Низкая стоимость. ПВХ или ПП труба в несколько раз дешевле жестяного оцинкованного аналога.
Простота монтажа. Для установки коммуникации собственнику не нужно привлекать специалистов — все можно сделать своими руками.
Практичность. Разнообразие пластиковых деталей позволяет создавать системы вентиляции любого функционала.
Электроизоляция. Пластик не может стать проводником электрического тока.
Конструктивная жесткость. Трубы из ПВХ и ПП не нужно дополнительно крепить, они превосходно держат конструктивное направление и форму без дополнительных приспособлений.

Веским плюсом пластиковых канализационных труб является отличная сопротивляемость к биологическим и химическим воздействиям. На их стенках не расселяются колонии плесневого грибка, их невозможно повредить бытовым химическим средством в ходе уборки.

Неоспоримым приоритетом пластиковых труб для применения их в вентиляционных системах является способность поглощать и не распространять звуковые волны. Устроенная из них система шумит значительно меньше, чем металлическая

Если сравнивать канализационный пластик со специализированными изделиями, у него явно выделяются и недостатки, это:

Плохая устойчивость к повышенным температурам. Канализационную трубу нельзя использовать при температуре воздуха свыше 50-60 градусов.
Недостаточно высокая прочность. В сравнении с металлом, пластик не отличается надежностью, долговечностью и устойчивостью к негативным внешним механическим воздействиям. Если постараться, то его можно повредить сильным ударом острым предметом.
Ограниченность в вариантах монтажа. Пластиковые трубы не могут быть проложены рядом с агрегатами, генерирующими тепло (котлами, обогревателями, плитами, колонками, радиаторами и трубопроводами отопления). Их нельзя располагать на участках, свободно освещенных солнцем.

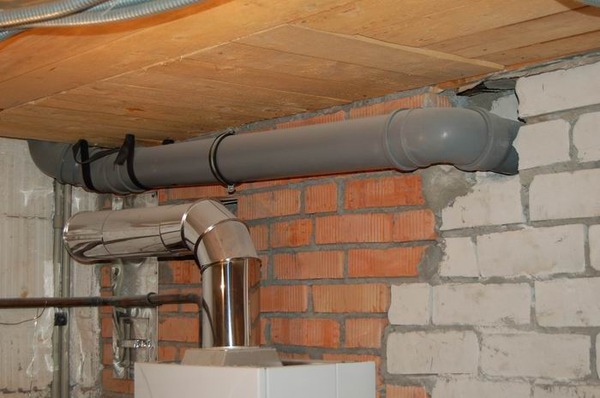

Из пластиковых канализационных труб можно соорудить вентиляционную систему. Она будет фактически такой же долговечной и устойчивой, как металлическая. К тому же по ней не производится транспортировка сколько-нибудь агрессивной среды, да и давления она не испытывает.

Именно поэтому ПП и ПВХ трубы могут использоваться практически везде: при сооружении пожарных систем вентиляции, вытяжек над варочными поверхностями, скрытых воздуховодов, проложенных за фальшь-потолками и стенами.

Пластиковые воздуховоды ощутимо легче, чем из металлические аналоги. Они идеально подходят для установки за подвесными и натяжными потолками, за фальшь-стенами

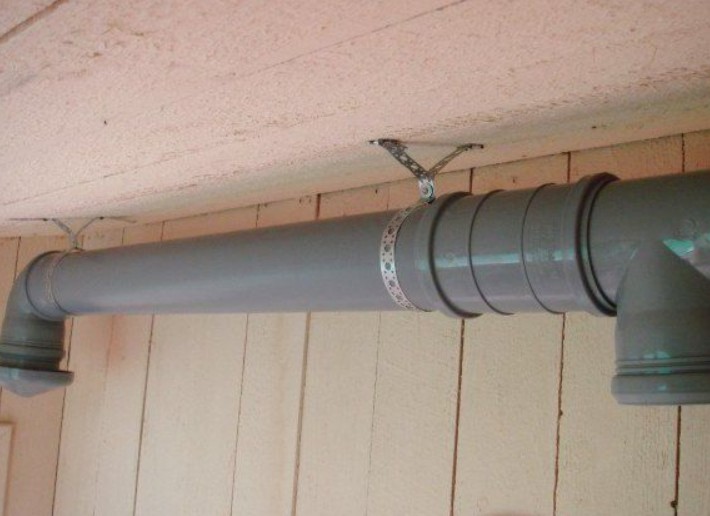

Для крепления полимерных труб к конструкциям выпускают широкий ряд клипс и кронштейнов. Подвешивание к потолку можно произвести с помощью металлической монтажной ленты. Крепления для металлических систем аналогичной формы и размера тоже очень пригодятся.

Схемы устройства канализационной вентиляции в частном доме

Различаются системы по типу обустройства и видам оборудования. Кроме фановой трубы применяют вакуумные клапаны, прокладывают контур вентиляции к септику, по внешней стене или к забору. Рассмотрим все виды подробнее.

Вентиляция с фановой трубой

Если канализационная вентиляция обустраивается с фановой трубой, то сеть называется вентилируемой. Изделие берется из того же материала, из которого сделан стояк. Чаще всего это пластиковая продукция диаметром от 110 мм до 150 мм. Герметизация обеспечивается монтажным герметиком, сантехнической пастой. Легкий вес и простота монтажа – плюсы. Допускается делать фановую трубу из металла, полипропилена, керамики.

Основные требования:

сечение выхода вентиляции должно быть равно или меньше сечения стояка;
если между канализационными стояками расстояние более 4 метров, монтируются две фановые трубы.

Преимущества системы в простоте монтажа и качественной вентиляции. Главное – вывести деталь выше горизонта кровли и надежно защитить оголовком, чтобы не попадал мусор.

Вентиляция с вакуумными клапанами

Аэраторы или вакуумные клапаны устанавливают при невозможности вывода фановой трубы.

Изделия выпускаются в разных моделях, но они одинаковы по функционалу:

Не допускают возврата воздушных потоков. В доме никогда не будет запаха канализации.
Если в стояке образуется область разряжения, клапаны открываются для получения порции воздуха. Поток стабилизирует давление в системе, снижает риск срыва гидрозатворов в сифонах.

Конструктивно клапан состоит из корпуса, створки, уплотнителя и пружинного механизма. Принцип работы не отличается сложностью – пока давление в сети нормальное, клапан закрыт. Слив воды действует как поршень – выкачивает воздух в септик, а через отверстие в трубопроводе заходит новая порция воздуха. Таким образом давление нормализуется, риск срыва минимален.

Другие способы вентиляции канализационной системы

Решая вопрос, нужна ли вентиляция канализации в частном доме, хозяин может выбрать другие способы монтажа. Все варианты не запрещены санитарными нормами, обустраиваются при невозможности применения стандартных способов.

Рассмотрим три типа вентиляции для канализации:

Вдоль забора. Конструкция выкладывается только при согласии соседей, им не понравится запах из трубы. Если забор находится далеко от дома, прокладка длинного трубопровода неактуальна – это дополнительные расходы.
По наружной стене дома. Применяется только в том случае, если выход канализации на крышу для вентиляции стояка стандартным способом невозможен. Выглядит конструкция как канал водостока с оголовком. Плюсы – оперативность монтажа, качественная вентиляция. Минусы – необходимо тщательно герметизировать, стыки и портить отделку дома.
Выкладка к септику. В этом случае стояк врезается в трубопровод, выходящий из септика. Сложность в подборе высоты детали – слишком длинную трубу сложно зафиксировать. В качестве опоры применяются подпорки, деревья. Считается, что такой вариант самый удачный, не требующий особых финансовых и временных затрат.

В некоторых системах удобнее внедрять вентиляционный стояк, с размещением верхнего среза на чердаке. Это допустимо, при условии, что чердак хорошо вентилируется. В этом случае на кровлю ставится труба-концевик, гофрой стыкуется верхний срез стояка и нижний – концевика. А установить трубу-концевик на крышу можно эластичным переходником. Выбирают переходник в зависимости от размера и формы самого стояка. Если взять ступенчатое изменение диаметра, то проще подогнать переходник к трубе выбранного сечения.

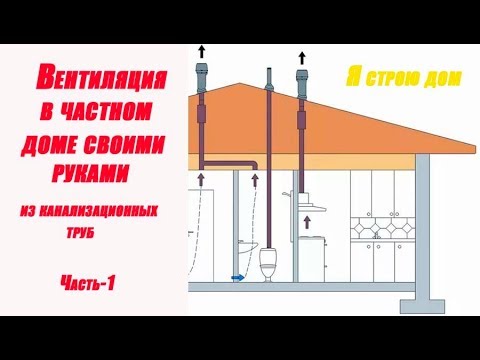

https://youtube.com/watch?v=HkdNv_ydf8w

Выбирая систему, пользователю необходимо решить, нужна ли вентиляция для канализации или нет. Даже если строение с одним унитазом, ванной и парой раковин, одновременный слив воды может сорвать гидрозатворы и ароматы канализации пойдут в дом. Поэтому вентиляционная система будет уместна в любом строении. К тому же конструкция избавляет от угрозы скопления газовых пробок внутри контуров, увеличивает срок службы оборудования.

Споры относительно монтажа вентиляции из канализационных труб

Понятно то, что вентиляция должна соответствовать ряду строительных стандартов и требований санитарно-эпидемиологической службы. Специалисты до сих пор не пришли к единому мнению по поводу того, можно ли использовать канализационные трубы для вентиляции, а потому продолжают взвешивать все преимущества и недостатки этих изделий.

По факту, промышленный вариант пластиковых труб (полиэтиленовых, полипропиленовых, поливинилхлоридных, полиуретановых) – это все экологически чистые изделия, которые отличаются особой герметичностью смонтированных из них систем, а также повышенной прочностью. За счет большого количества форм и размерностей можно подобрать пластиковые изделия для сборки вентиляции с любыми конфигурационными особенностями, вне зависимости от сложности разводки.

Обычно, когда разрабатывается вентиляция в частном доме из канализационных труб, выбор делается в пользу изделий с прямоугольным или круглым сечением. У них достаточно тонкие стенки, что снижает общий вес конструкции и упрощает процесс проведения монтажных работ. Соединение осуществляется посредством стыковки раструбов на концах труб, которые для пущей герметичности снабжены уплотнителями из резины.

Некоторые защитники экологии считают, что подобные трубопроводы не допустимы для монтажа вентиляции, подающей чистый воздух в помещение, т.к. они способны выделять вредные вещества. Однако производители настойчиво указывают в своих сертификатах на экологическую чистоту и высочайшее качество изделий.

Также, негативным моментом в использовании пластиковых труб является то, что при транспортировке воздуха по ним образуется статический заряд на внутренних стенках. Это способствует скоплению мельчайших частиц пыли и грязи и, как следствие, скорому засорение системы.

Однако эта проблема решается достаточно просто, если повторить опыт производителей пластиковых трубопроводов, предназначенных непосредственно для монтажа вентиляции, и обработать купленные канализационные трубы антистатиком.
