Вентиляция котельной в частном доме, требования и расчет

Плюсы и минусы двух систем

Естественная вентиляция

Для оборудования такой вытяжки самостоятельно не нужно особых навыков, при этом она обладает целым рядом достоинств:

  1. Отсутствие механизмов делает такой воздухообмен надежным и долговечным.
  2. Нет необходимости тратиться на приобретение приборов.
  3. Простота в работе.
  4. Бесшумность в момент эксплуатации.

В свое время такая вытяжка вполне отвечала своим требованиям, но с появлением нового газового оборудования, взгляд на это поменялся.

При этом обнаружились следующие существенные недостатки:

  • Зависимость оптимальной циркуляции воздуха от времени года и климатических условий.
  • Невозможность регулирования воздушного потока.
  • Проникновение посторонних частиц через систему.

Рекомендуем ознакомиться: Расчет системы естественной вентиляции для дома

А также при понижении поступления воздуха появляется вероятность повышения влажности в помещении.

Искусственная вентиляция

Искусственная вытяжка является лучшим вариантом при устройстве газовых котельных, так как:

Есть возможность самостоятельной регулировки подачи воздуха.
Важность данной вентиляции в закрытых помещениях.
Приятный микроклимат в комнате.
Возможность регулирования воздухообмена с помощью пульта.
Независимость от погодных условий.

Если в доме котел с коаксиальным выводом, то встроенный вентилятор в нем автоматически создает благоприятную атмосферу для проживания человека.

Единственным недостатком такой системы можно признать довольно высокую стоимость этой установки.

Схемы подключения

Существует несколько схем обвязки котельной установки, которые реализуются в зависимости от особенностей системы отопления дома.

Схема подключения твердотопливного котла к системе отопления гравитационного типа заключается в следующем: «подача» и «обратка» подключаются непосредственно к котлоагрегату. На «подаче» устанавливается группа безопасности, состоящая из манометра, подрывного клапана и воздухоотводчика. Расширительная емкость монтируется в самой верхней точке отопительной системы. Основное достоинство данной схемы – это энергонезависимость.

Подключение твердотопливного котла к закрытой системе отопления с принудительной циркуляцией, предполагает наличие трехходового клапана, который предотвратит попадание теплоносителя с низкой температурой в котельную установку.

Один из вариантов данной схемы может включать в себя бойлер косвенного нагрева для создания системы ГВС коттеджа. Популярным решением в схеме с ТТ котлом является использование аккумулятора тепла. Данная схема может быть реализована совместно с бойлером косвенного нагрева и контуром «теплых полов».

В качестве заключения: На основании СНиП, после подключения к коммуникациям и обвязки котлоагрегата необходимо провести гидравлические испытания под давлением 1,3 кг/см 2 . Только после осмотра системы на предмет протечек и ревизии котла можно провести пробный запуск оборудования и настройку терморегулятора.

Установка твердотопливного котла в частном доме не требует особых знаний и специфических работ, но мы настоятельно рекомендуем доверить данную работу профессионалам. От грамотного монтажа зависит долговечность оборудования и микроклимат в вашем жилище.

Устройство продушин во фронтоне

В случае если делается вентиляция чердака над мансардой, то в большинстве случаев прорезаются маленькие проемы для прохождения свежего воздуха с каждой стороны. Данный вариант употребляется лишь для двускатных и ломаных крыш, поскольку они имеют фронтон с каждой стороны. Совладать с устройством отверстий для воздухообмена с внешней средой в полной мере реально без привлечения экспертов, особенно в случае если строение каркасное.

Предлагаемый комплект инструментов

  • Рулетка и карандаш нужны для нанесения разметки.
  • Сверлом делается первое отверстие для режущего инструмента.
  • Электрический лобзик употребляется для отделения ненужной части.
  • Шуруповертом закручиваются крепежные элементы декоративной решетки.

Основные работы

Перед тем как будет сделана вентиляция на чердаке частного дома своими руками, должны быть произведены несложные расчеты с учетом информации, изложенной выше. По окончании определения размеров каналов для воздухообмена возможно создавать базовые работы.

Обучающая инструкция окажет помощь сделать квадратное отверстие в каркасной конструкции:

  1. Изначально выбираются места для проемов. В большинстве случаев это центральная часть чердачного пространства. В случае если очень сильно сместить воздухообменные каналы в сторону, то возможно нарушить эстетическую привлекательность строения.
  2. На поверхность фронтона наносится предварительная разметка. Посредством рулетки и карандаша проводятся линии по периметру будущего проема. Диагонали наряду с этим должны совпадать по размерам.
  3. Потом начинаются работы по вырезанию боковой части фронтона. Сперва сверлом делается отверстие, в которое сможет попасть лезвие лобзика. Затем делается вырез по периметру.

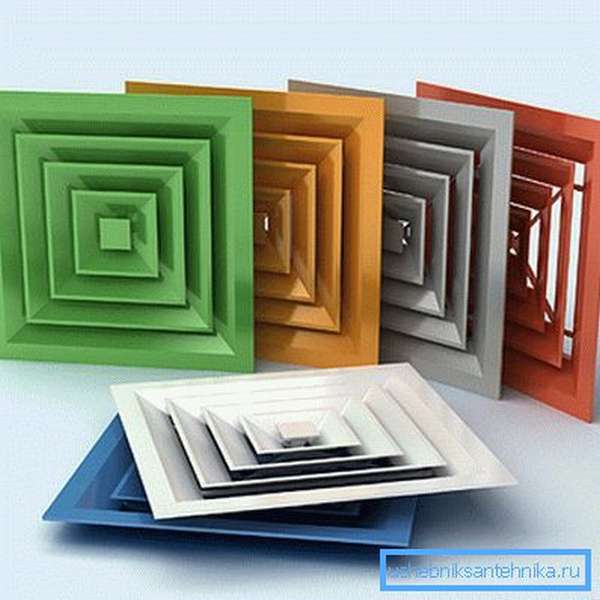

  4. На финишном этапе устанавливается особая решетка, соответствующая размерам проема. Крепление осуществляется саморезами, каковые по окончании вкручивания закрываются декоративной панелью.

Дополнение! Приблизительно так делается вентиляция холодного чердака для каркасного строения. В случае с брусом либо другим материалом может потребоваться совсем другой инструмент для вырезки воздухообменных отверстий.

Нормы и требования к вентиляции в котельной

Котельную для газового котла можно устроить в отдельном помещении, находящемся в подвале, на цокольном или первом этаже жилого дома. Она может быть встроенной и пристроенной, отдельно стоящей. Газовые котлы с закрытой камерой сгорания и коаксиальным дымоходом можно устанавливать прямо на кухне, но ее площадь не должна быть меньше 15 квадратов.

К котельной под газовый котел предъявляются следующие требования:

  1. Площадь помещения не может быть меньше 4 м², а высота должна быть не ниже 2,5 м.
  2. Из котельной должен быть отдельный выход на улицу шириной не меньше 800 мм.
  3. В помещении оборудуют окно с форточкой, площадь которого вычисляется в зависимости от объема помещения (на каждые 10 кубов – 0,3 м² площади окна).
  4. Кроме дымового канала делают принудительную и естественную вентиляцию.
  5. Туда проводят сети электро- и водоснабжения, канализации, а котел заземляют.

Нормативная база

Особые требования предъявляются к вентиляции в газовой котельной.

Если все уже надоело и не знаете во что, еще поиграть, то можно попробовать скачать игровые автоматы 1xBet и насладиться новыми впечатлениями с популярной БК.

Оборудуют в отдельном помещении с учетом требований:

  1. Приточная вентиляция в котельной с газовым котлом должна обеспечивать трехкратную смену воздушных масс в течение каждого часа.
  2. Количество поступающего воздуха равно выводимым объемам воздушных масс плюс потребность котла для создания газовоздушной смеси в камере сгорания.
  3. Вытяжную трубу располагают в верхней части помещения под потолком. Диаметр дымового канала указывается в паспорте к нагревательному оборудованию. Обычно он равен 110-130 мм.
  4. Рядом с дымоходным каналом обязательно делают еще один для облегчения его чистки от сажи. Он располагается на 30 см ниже основного.
  5. При расчете требуемого притока воздуха учитывают мощность нагревательного оборудования. На каждый киловатт мощности котла нужна площадь продухов в 8 см². При поступлении воздушных масс из соседних помещений этот показатель увеличивается до 30 см².
  6. Вентканал для газового котла лучше оборудовать обратным клапаном, чтобы защититься от задувания горелки.

Особенности вентиляции газовой котельной

Учитываем нормы

Проветривание отопительного помещения с газовым котлом необходимо для того, чтобы в случае протечки газ не накапливался в комнате, создавая взрывоопасную ситуацию. Наиболее эффективным будет монтаж приточно-вытяжной системы. Для нормального микроклимата в помещении и функционирования котла необходимо троекратное обновление воздуха в час. Если площадь котельной составляет 12 м2, то оптимальный воздухообмен для нее — 12х3=36 м3/час.

Приточные отверстия формируют с учетом мощности котла, их площадь составляет 0,01м2/10кВт. Для котла мощность 30кВт данный показатель равен 0,03м2 (или 17х17см). Вытяжная магистраль должна располагаться в потолке, над котлом и иметь диаметр не менее 130 мм.

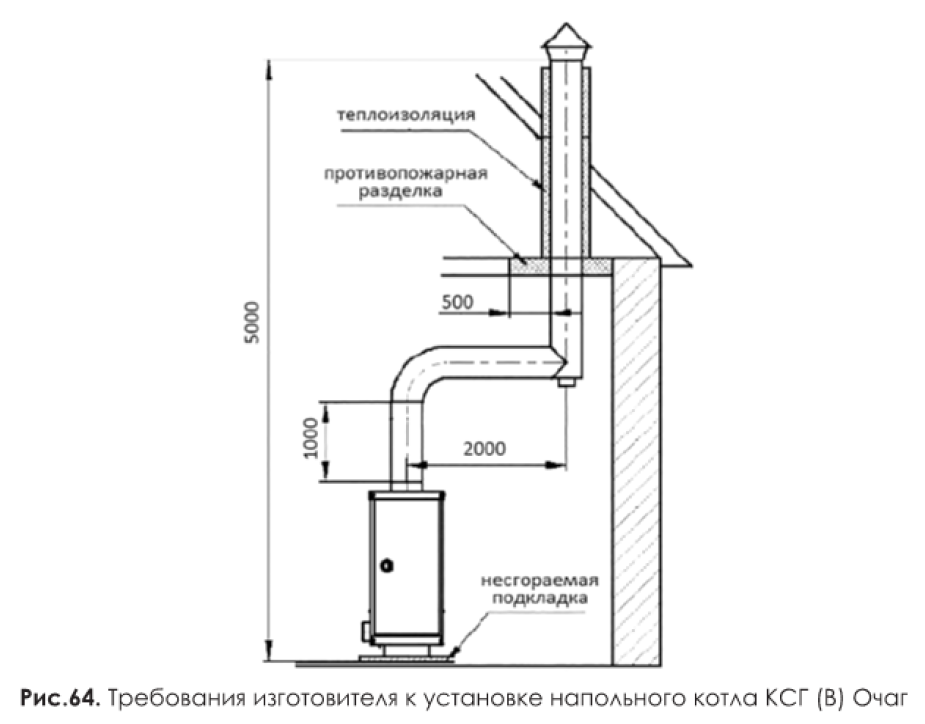

Вариант организации вентиляции газовой котельной

Для работы напольного котла не нужна тяга. Для него достаточно установить двойной (каоксиальный) дымоход, по внешнему кольцу которого будет поступать воздух снаружи. Это увеличит КПД котла, поскольку подаваемый воздух будет нагреваться от теплоты продуктов сгорания. Движение потока обеспечит вентилятор.

Организация проветривания котельной — дело ответственное. Здесь важен правильный расчет труб, их прокладка, обустройство каналов подачи и отвода воздуха. От этого зависит нормальное функционирование отопительных приборов, комфорт и безопасность жителей дома. Если отопительная система дома состоит из нескольких котлов, или нагревательных установок, организацию вентиляции котельной лучше поручить профессионалам.

Требования к вентиляции котельной

В связи с тем, что под котельные выделяются, как правило, небольшие помещения или пристройки, качественная вентиляция котельной в частном доме — это важное условие, выполнение которого требует соблюдения установленных норм и требований. Следующие положения определены в СНиП (II-35-76, 2.04-05) и применимы как к газовым, так и к твердотопливным котлам:

Следующие положения определены в СНиП (II-35-76, 2.04-05) и применимы как к газовым, так и к твердотопливным котлам:

  • Вентиляционная система котельной должна иметь отдельную воздухоотводную трассу;
  • Обязательно обустройство воздушного канала в потолке;
  • Наличие двух дымоходных каналов в стене: один — для дымохода и один — для его технического обслуживания (располагается под первым и имеет диаметр не менее 25 сантиметров);
  • Поступление чистого воздуха может осуществляться с улицы или через специальную решётку в двери котельной;
  • Проёмы для притока воздуха с улицы рассчитывают исходя из 8 см2 на 1 кВт мощности отопительного агрегата или 30 см2 на 1 кВт, если приток воздуха осуществляется изнутри;
  • Для любого газового оборудования требуется обеспечить трёхкратный воздухообмен в течение одного часа работы котла, без учёта воздуха, засасываемого в топки котлов для горения;
  • Отделка напольного покрытия и стен из негорючих и огнестойких материалов. Стена, примыкающая к соседнему помещению, также отделывается несгораемыми плитами перекрытия, с пределом огнестойкости не меньше 0,75 часа.

В соответствии с действующими законами и нормами, высота помещения для котельной должна составлять не меньше 6 метров. Если соблюдение данного параметра невозможно из-за особенностей постройки, для таких случаев действует правило: чем ниже высота котельной, тем больше должен быть воздухообмен. При высоте помещения менее 6 м кратность воздухообмена следует увеличивать из расчета 25% на каждый метр снижения высоты.

При невозможности обеспечения необходимого воздухообмена за счёт естественной вентиляции следует проектировать вентиляцию с механическим побуждением.

Если для отопления частного дома хватает газового котла малой мощности (до 30 кВт), отдельное помещение не потребуется. К такому оборудованию требования максимально просты: площадь помещения должна быть от 15 м2, высота потолков — от 2.20 м, приток свежего воздуха осуществляется через окно (из расчёта площади остекления не менее 0,3 м2 на 1 м3 помещения) или форточку. Установка оборудования осуществляется на расстоянии не менее 10 см от стены из негорючих материалов.

Плюсы и минусы двух систем вентиляции

принудительная вентиляция дороже в монтаже; при неисправности вентиляторов или при отсутствии электроэнергии вентиляция не работает; естественная вентиляция не требует больших финансовых затрат; легкая в монтаже; не требует особого ухода; естественный воздухообмен зависит от погодных условий; принудительная вентиляция может справляться с большими площадями.

Установка вентиляции в котельной должна соответствовать общепринятым нормам. Приступать к работе без предварительно составленного проекта нельзя. Перед монтажом котла, необходимо внимательно изучить рекомендации по эксплуатации от производителя.

  • https://stroyday.ru/stroitelstvo-doma/pechi-i-sistemy-otopleniya/trebovaniya-k-kotelnoj-v-chastnom-dome.html
  • https://derevyannie-doma.com/instruktsii/ventilyaciya-v-kotel-noy-chastnogo-doma-s-gazovym-kotlom-trebovaniya-normy.html
  • http://obustroen.ru/inghenernye-sistemy/ventilyaciya/ventilyaciya-v-kotelnoj.html
  • https://aqua-rmnt.com/ventilyaciya/ventkanal-dlya-gazovogo-kotla-v-chastnom-dome.html
  • https://bouw.ru/article/normativnie-trebovaniya-k-gazovoy-kotelynoy-v-dome
  • https://stroychik.ru/otoplenie/trebovaniya-k-kotelnym-v-chastnom-dome
  • https://teplospec.com/gazovoe-otoplenie/pravilnaya-ventilyatsiya-dlya-gazovogo-kotla-v-chastnom-dome-normy-i-pravila.html
  • http://fb.ru/article/272737/ventilyatsiya-v-kotelnoy-v-chastnom-dome-vidyi-i-trebovaniya-kak-sdelat-ventilyatsiyu-v-kotelnoy-chastnogo-doma
  • http://msklimat.ru/ventilyatsiya-kotelnoj-v-chastnom-dome-normy.html

Способы организации воздухообмена в котельной

В отопительном помещении можно обустроить как естественную вентиляцию, так и принудительную. Основное требование — соблюдение норм безопасности.

Естественный воздухообмен осуществляется максимально просто — путем пробивания выводного отверстия в стене, расположенной напротив котла. Для вывода отработанного воздуха и газов применяется труба расчетного диаметра с задвижкой для регуляции оттока из помещения.

Чтобы естественная система воздухообмена работала эффективно, необходимо создать тягу. Для этого вентиляционную трубу располагают вертикально, чтобы ее высота превышала 3 м. Если возможно проложить только горизонтальный воздуховод, его необходимо оснастить вентилятором.

Основные преимущества естественного проветривания котельной — простота сооружения, экономичность, энергонезависимость. Но данная система не позволяет контролировать приток воздуха в помещение, зависит от факторов внешней среды (погоды).

Проветривания котельной

Если отопительное помещение укомплектовано системой нагрева воды, лучше обустроить в нем механическое проветривание. Сооружать данную систему следует из огнеупорных материалов, чтобы она могла выдержать высокие температуры. Она может состоять как из вертикальных, так и горизонтальных каналов — на качество работы это не влияет.

Оптимальный вариант организации воздухообмена в котельной — комбинация естественной приточной и принудительной вытяжной систем. При этом необходимо чтобы отверстие, предназначенное для забора воздуха естественным путем, находилось на безопасном расстоянии от котла. Если подаваемый воздух будет направлен, это грозит воспламенением.

Подаваемый воздух

Климатическое оборудование

Современные котлы укомплектованы специальными датчиками, координирующими их работу с учетом факторов окружающей среды. Данные системы состоят из калориферов, вентиляторов, фильтров, позволяющих не только поддерживать благоприятный микроклимат в отопительном помещении, обеспечивать нормальное функционирование котла, но и сэкономить на ресурсах.

Более компактной, но дорогостоящей является приточно-моноблочная вентиляция, позволяющая объединить в одном корпусе все установки. Она имеет качественную звукоизоляцию, поэтому работает бесшумно.

Другие варианты

Приточно-вытяжное вентилирование может быть совмещено с кондиционированием. Механический приток и вытяжка обеспечат оптимальный температурный режим в комнатах в любой сезон. Зимой воздух будет нагреваться за счет калорифера, а в теплое время — охлаждаться в специальной секции. Минус такой системы — большие габариты и шумность.

Принцип работы

Принцип работы канальной приточной вентиляции

Оборудование представляет собой установку вытяжной или приточной вентиляции для обработки воздушных потоков и подачи его в помещение котельной. Устройство является компонентом системы отопления и часто подключается к центральной трубе. Воздух поступает напрямую с улицы или через магистраль воздуховодов. Сложная система состоит из металлических коробов или труб, между которыми монтируются функциональные приборы. Наружные элементы защищаются от атмосферного действия.

  • Вентилятор с двухфазным электрическим двигателем подает воздух в котельную или в общую воздуховодную магистраль.
  • Фильтры очищают воздух, используются грубые виды или способ электростатического осадкообразования. Грубые элементы ставятся перед тонкими фильтрами, защищают их от поломки и легко заменяются.
  • Нагревательные или охладительные приборы изменяют температуру поступающего потока. Применяется тепловые насосы, электронагреватели или испарители.

Балансировочные устройства, амортизация и шумоизоляция в системе устраняют вибрацию и снижают звучание при работе. Колебания изолируются и гасятся препятствиями, а вентилятор ставится на опоры из пружин.

Где лучше установить?

Расчет вентиляции котельной начинается с того, в какой части жилища находится отопительное устройство.

Расчет вентиляции в котельной зависит от того, где именно находится отопительное устройство

  • в отдельно стоящем здании;
  • на мансарде;
  • в пристроенной части дома;
  • в отдельной комнате, отведенной под такое оборудование.

Котлы, которые работают на сгорании сжиженного газа, запрещено располагать в подвальных помещениях. Удельный вес самого газа намного выше обычного воздух, поэтому если произойдет протечка, то его распространение по подвалу может привести к возгоранию. Для частных домов современные газовые отопительные системы требуют трехкратного воздухообмена, который будет максимально быстро и эффективно удалять переработанный газ из пространства жилища.

В соответствии с нормами приточная вентиляция в котельной с газовым оборудованием является необходимостью. При мощности более чем 30 кВт рассматривать необходимость монтажа котлов в жилой части дома запрещено. Котел мощностью менее 30 кВт может располагаться на кухне.

Решив установить такой котел, следует убедиться, что все требования соблюдены: площадь комнаты должна быть не меньше 15 квадратных метров, а высота потолка – 2 метра. В кухне или в другой комнате должны быть окна, площадь которых равна минимум 3 кв. см на 1 куб. м пространства.

Вентиляция газовой котельной обязана обеспечивать комфорт и безопасность

Поэтому важно следить над организацией процесса качественного притока чистого воздуха. При расположении котла на кухне, межкомнатная дверь располагается с зазором между полом (не менее 1 см). А само отопительное оборудование должно устанавливаться рядом со стеной, защищенной от воспламенения

Минимальный зазор между устройством и простенком – 1 см

А само отопительное оборудование должно устанавливаться рядом со стеной, защищенной от воспламенения. Минимальный зазор между устройством и простенком – 1 см.

https://youtube.com/watch?v=OJ3CjFqoVVk

Как организовать приток воздуха

Для того, чтобы в кухню, где установлено газовое оборудование, постоянно поступал свежий воздух, существуют специальные приточные устройства.

Типы приточного оборудования:

  • Приточный клапан, встраиваемый в раму пластикового окна. Может функционировать в ручном или автоматическом режиме. При сильных морозах может выйти из строя, так как подвержен обледенению.
  • Приточный клапан, встраиваемый в стену. Для его монтажа делают отверстие в наружной стене. Может эксплуатироваться как ручным, так и автоматическим способом.
  • Устройство для проветривания помещения, которое включается от электросети. Его прикрепляют на нижнюю филёнку пластиковой двери. Выполняет функцию фильтрации и прогрева воздушного потока.

Любой тип вентиляции под газовый котел, колонку или плиту можно при желании установить самостоятельно.

Общая информация о котлах, их размещение

Их попадание в организм вызывает нарушения в процессах жизнедеятельности человека. В больших дозах соединения провоцируют развитие опасных заболеваний. Не стоит забывать и про сам природный газ: он взрывоопасен и требует особого отношения при использовании.

В частных домах применяются различные газовые котлы, к которым предъявляются разные требования по воздухообмену. Для напольного оборудования большой мощности установлены требования по размещению. Такие агрегаты можно устанавливать в отдельном специальном здании, в пристройке к основному дому, на чердаке, цокольном этаже или в подвале.

К объектам, где располагается напольный газовый котёл, предъявляются дополнительные требования:

  1. Площадь не менее 4 кв. м.
  2. Объём помещения не менее 8 куб. м.
  3. Высота потолка не менее 2,2 м.
  4. Ширина входного проёмы не менее 80 см.
  5. Наличие не менее одного окна с прямым выходом на воздух с открывающимися створками для проветривания.
  6. Наличие открытой приточки воздуха – щель в стене или оконном профиле, через которую постоянно поступает кислород.
  7. Т. к. объект относится к взрывоопасным, площадь остекления в нём должна превышать 0,05 кв. м. на 1 куб. м. объёма помещения.

Использование подвала и цоколя допускается с ограничениями, при выполнении ряда дополнительных требований. В таких помещениях обязательно оборудование основной и дублирующей систем вентиляции, т. к. нарушение в работе конструкции воздухообмена приведёт к угрозе взрыва.

Чаще всего используются настенные котлы небольшой мощности. Средняя мощность таких нагревательных агрегатов 30 кВт. Они обеспечены продуктивной и удобной камерой внутреннего сгорания. К этому оборудованию предъявляются менее жёсткие требования по размещению. Настенные котлы можно размещать в подсобном помещении, на кухне или в ванной комнате.

Настенный газовый котел можно разместить в кухне

  1. Доставка объёмов кислорода, нужных для непосредственного процесса горения. При недостаточном поступлении свежего воздуха горение провоцирует выделение чрезмерного количества опасных соединений.
  2. Создаются оптимальные условия для эффективной работы оборудования.
  3. Выведение из помещения продуктов горения и самого газа в случае нарушения работы оборудования.

Классификация вентиляционных систем, которые используются в большинстве частных домов:

  1. По принципу создания тяги: естественная или принудительная.
  2. По направлению движения: приточная, вытяжная, комбинированная (коаксиальная).
  3. По конструкции: канальная или целостная, не имеющая каналов.

Факторы, влияющие на параметры системы воздухообмена в помещении с газовым котлом:

  1. Мощность прибора, его функциональные особенности.
  2. Площадь помещения.
  3. Нагрузка на котёл (частота использования).
  4. Наличие окон, дверей.
  5. Особенности климата местности, где расположен дом (температура, ветер, осадки, влажность и др.).

Существует несколько факторов, влияющих на параметры системы воздухообмена в помещении с газовым котлом

Принудительная вентиляция

Искусственная вытяжка может быть не только приточная, но и комбинированная, то есть приточно-вытяжная.

Этот процесс наступает в том случае, когда по приточным и вытяжным трубам воздух нагнетается за счет вентиляторов – принудительно. За час такое устройство нагнетает не один десяток кубометров свежего воздуха.

В современных вентиляционных блоках стоит контрольно-регулирующая аппаратура, которая позволяет поддерживать не только микроклимат в котельной на должном уровне, но и обеспечивает правильную работу котла.

Такие вентиляционные комплексы подразделяются:

Моноблочные установки. Устройства такого типа могут монтироваться в любом помещении.

Приточно-вытяжные системы. Поступление и вытяжка воздуха здесь совершается принудительным способом. Устанавливается такое оборудование обычно в подвалах, основным образом там, где применяются высокопроизводительные газовые котлы.

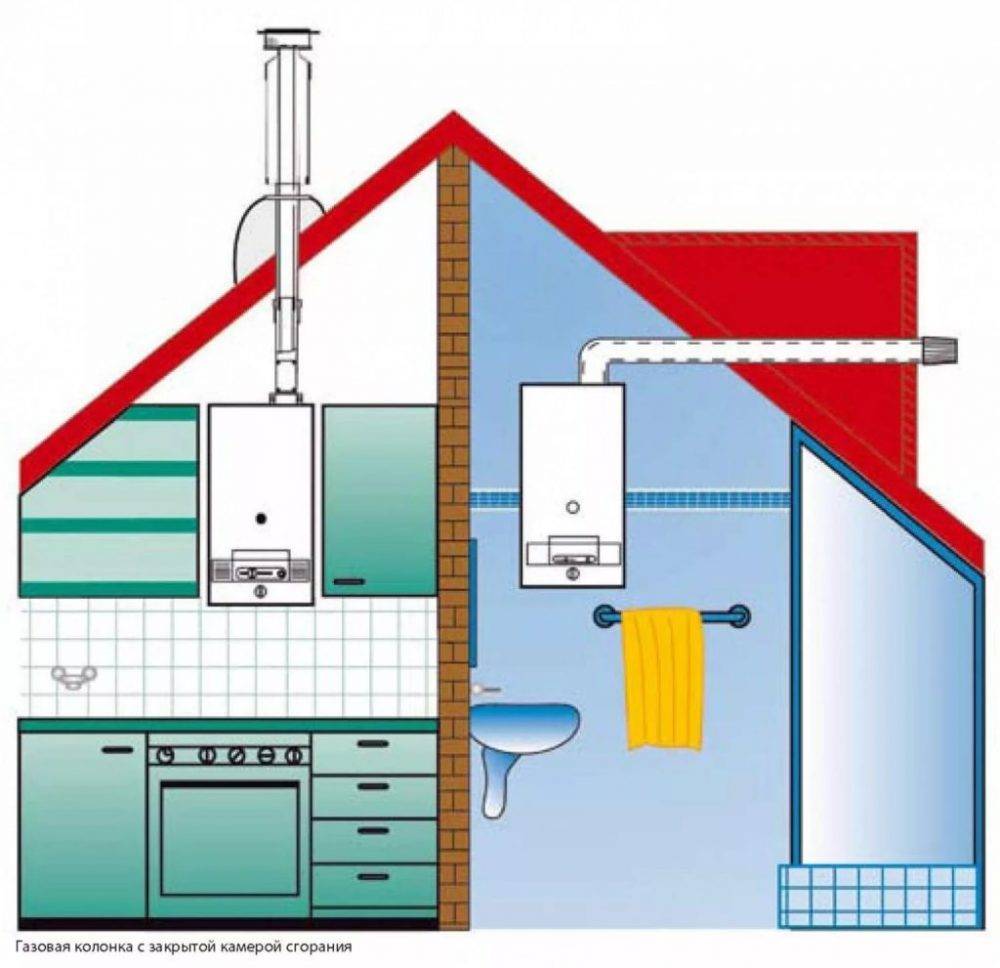

Самый лучший и безопасный вид принудительной вентиляции – это котел с коаксиальным дымоходом. В этой комбинированной трубе по внешнему промежутку забирается свежий воздух с улицы, а по внутреннему отверстию выходят отработанные угарные газы.

Кроме того, такая вентиляция повышает производительность котла, так как в помещение воздух подается уже подогретый воздух, благодаря встречному выбросу отработанного газа по внутренней трубе.
