Вентиляция крыши из мягкой черепицы, металлочерепицы и плоской кровли

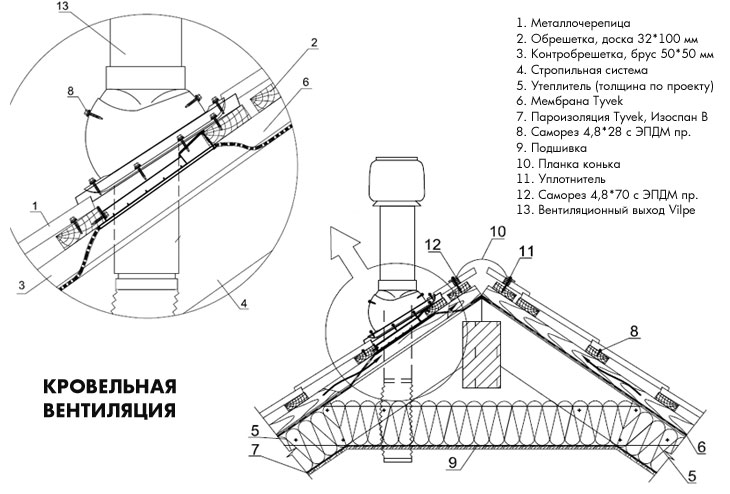

Как обустроить вентиляционный выход для металлочерепицы

Чтобы обеспечить выход скопившегося воздуха вместе с влагой из-под кровли, необходимо осуществлять постоянный приток свежего воздуха с улицы. Благодаря устройству подобной циркуляции выполняются следующие задачи :

• Происходит охлаждение поверхности металлочерепицы. В результате этого на ней снег не подтаивает, и не образуется наледь, а на карнизах не будет сосулек.
• В жаркое время года подкровельное пространство и кровля не перегреваются.

Учитывая, что пар имеет высокую проникающую способность, между кровлей и утеплителем следует предусмотреть создание вентиляционного зазора (обычно он равен 50 мм).

Для того чтобы пространство вентилировалось естественным образом, используются вентиляционные выходы, состоящие из металлической трубы, которая помещается в пластиковый кожух и изолируется полиуретаном. Колпак-дефлектор устанавливается вверху трубы для защиты от попадания внутрь нее атмосферных осадков. Конструктивно дефлектор устроен таким образом, что может усиливать тягу воздуха.

Система естественной вентиляции будет эффективной только в том случае, если вентиляционные выходы размещаются строго в установленном порядке с учетом особенностей конструктивных особенностей крыши и направления, преобладающих в этой местности ветров. В противном случае может наблюдаться обратный эффект, когда воздух будет затягиваться внутрь помещения.

Одним из главных технологических вопросов при монтаже вентиляционного выхода является обеспечение герметичности примыкания его к кровельному покрытию. Реализовать эту задачу можно применяя уплотнения внутренние, наружные и проходной элемент для металлочерепицы. В этом качестве могут использоваться различные вентиляционные и канализационные трубы, антенные проходки и прочие. Когда монтируются вентиляционные выходы и вентиляторы, также используют кровельные проходки. Они помогают достичь необходимого уровня герметичности на любом виде кровли.

Вентиляция односкатной крыши

Односкатная крыша

Чаще односкатные крыши устанавливают над верандами и террасами, где вентиляция не нужна. И совсем другая ситуация, когда она над жилым домом. Вентиляция односкатной крыши оборудуется очень просто и это большое преимущество конструкции. Не нужно приобретать аэраторы или монтировать конек специальной формы, а только правильно собрать саму кровлю.

Односкатная крыша непременно нуждается в вентиляции. Под кровельным материалом оставляется место для свободного продвижения воздушных потоков. Движение осуществляется снизу вверх. Поэтому между теплоизоляционным слоем и гидроизоляцией оставляется просвет. Часто просверливают дополнительные вентиляционные отверстия в коленчатых стенках.

Функциональное назначение

• удаление конденсата и влаги из подкровельного пространства;
• проветривание кровельного пирога;
• удаление теплого воздуха при нагреве черепицы.

Вентиляция кровли из металлочерепицы обеспечивает постоянное выведение насыщенного влагой воздуха, сохраняя элементы стропильной системы и утеплитель (при его наличии) в сухом виде.

Проветривание кровельного пирога избавляет утеплитель от влажных паров, сохраняет его теплоизоляционные свойства.
Для этого между слоями делаются вентиляционный зазор, который обеспечивают постоянную циркуляцию воздуха и просушку утеплителя.

В летний период металлочерепица достаточно сильно нагревается и для поддержания комфортной температуры необходим постоянный воздухообмен и выведение горячего воздуха из-под кровли.

В зимний период теплый воздух под кровлей, становиться причиной образования наледи и сосулек, поэтому его своевременное удаление не менее важно. Читайте как устроен пирог кровли под металлочерепицу

depositphotos

Распространенные ошибки при укладке

Проблема, вызывающая протечку или повреждение	Описание
Плохое закрепление настила	При прогибе или деформации настила крепеж может выгнуться и повредить пластины черепицы, вызывая протечки
Игнорирование пароизоляции	Это приводит к попаданию влаги в утеплитель и разрушению конструкции кровли
Неправильная укладка мягкой кровли в первом ряду	Если есть совпадение между стыками пластин в стартовом и первом рядах, то это неизбежно вызовет протечку в районе нижней части ската
Плохое закрепление пластин	При слабом креплении пластин порыв ветра легко поднимет и сорвет пластину. Чтобы избежать этого, необходимо правильно располагать гвозди: они должны монтироваться через полосу крепежа над клейкой линией, прикрываемой лепестками
Перегиб пакета с кровлей	Если при монтаже положить пакет с пластинами не на ровную поверхность, то он деформируется, а слои кровли разделятся. Упаковки необходимо класть на плоскую поверхность
Клейкая полоса на пластинах идет непрерывно	В таких конструкциях вода не получает выхода, попадая под пластину сбоку, от чего движется в сторону к стыкам между кровлей. Обычно это места рядом с дымоходами, ендовами или внутренними водостоками
Непродуманная конструкция крыши	При неправильном проектировании крыши могут проявиться следующие проблемы: неверное расположение ендов или водосточных желобов, слуховых окон, дымоходов. Решить эту проблему сложно, поскольку она появляется еще при строительстве. Но места протечек обнаружить необходимо
Плохое качество гидроизоляции дымохода	Перед тем как приступать к исправлению данной проблемы рекомендуется проверить кладку на наличие выпавших кирпичей. Распространенная ошибка, вызывающая протечку: отсутствие отбортовки фартуков при кладке
Низкокачественное покрытие ендов	Большинство пленок, предлагаемых на рынке, имеют срок эксплуатации в 5-7 лет, что явно не совпадает с кровлей, способной простоять 50 лет. Поэтому по правилам монтажа необходимо применять качественную водонепроницаемую пленку в сочетании с металлическим фартуком

Создание обрешетки под мягкую черепицу

Шаг 1. С учетом несущей способности фундамента и формы крыши создается стропильная система из доски с сечением 150х50 мм. Элементы устанавливаются с шагом 60 см.

Создание стропильной системы

Шаг 2. Изнутри к стропилам крепится пароизоляционная мембрана, которая предотвратит воздействие влаги, исходящей изнутри дома, на материалы кровли. Рулон пароизоляции раскатывается параллельно карнизу, фиксация материала производится путем использования строительного степлера к стропилам. Отдельные полосы материала укладываются внахлест друг на друга. Нахлест равен 10-15 см. Также производится нахлест мембраны и на стены.

Пароизоляционная мембрана

Крепление пароизоляции

Шаг 3. Производится укладка утеплителя. Минеральная вата, которая будет использоваться в этом случае, имеет толщину 20 см. Это оптимальный вариант для регионов России. В целом, толщина утеплителя будет варьироваться в зависимости от климата местности. Материал укладывается сверху на пароизоляционную мембрану. Ширина утеплителя должна быть равна шагу установки стропил. Если материал укладывается в несколько слоев, то вертикальные швы должны располагаться с разбежкой.

Далее укладывается утеплитель

Укладка минеральной ваты

Шаг 4. С шагом 60 см устанавливается контрбрус сечением 5х5 см. Между отдельными брусками укладывается еще слой теплоизоляции толщиной 5 см.

Шаг между брусками составляет 60 см

Шаг 5. Производится укладка пародиффузионной мембраны, которая защитит материалы кровли от пыли и влаги. Она укладывается на утеплитель, рулон материала раскатывается параллельно карнизу. Отдельные полосы укладываются с нахлестом друг на друга не менее 10 см. Также обеспечивается выпуск мембраны на 20 см за контур утепленного слоя здания. Фиксация материала производится при помощи степлера. Нахлесты дополнительно проклеиваются липкой лентой.

Укладка пародиффузионной мембраны

Рулон раскатывается параллельно карнизу

Нахлесты проклеиваются липкой лентой

Шаг 6. Для обеспечения подкровельной вентиляции создается вентиляционная камера. Для этого параллельно стропилам устанавливаются контрбруски с сечением 5х5 см и шагом 30 см. Бруски крепятся в шахматном порядке так, чтобы между ними каждые 1,5-2 м был свободный промежуток около 5-10 см.

Схема крепления контрбрусков

Бруски прибиваются

Результат работы

Шаг 7. Из ориентировано-стружечной плиты или фанеры создается сплошное основание под гибкую черепицу. Толщина материала – не менее 9 мм. Плиты относительно друг друга укладываются вразбежку, при этом между ними остаются небольшие зазоры – 4-10 мм. Листы укладываются параллельно карнизу.

Далее монтируется сплошная обрешетка

Монтаж основания из ориентировано-стружечной плиты

Между листами остаются небольшие зазоры

Шаг 8. Производится крепление карнизных планок. Они устанавливаются на край сплошного основания. Фиксация производится саморезами с шагом 25-30 см. Отдельные элементы устанавливаются с нахлестом друг на друга. Нахлест обязательно промазывается герметиком.

Фиксация карнизных планок

После этого производятся монтаж водосточной системы, настил подкладочного ковра и непосредственно укладка мягкой кровли.

Видео – Создание основания под мягкую кровлю

Обрешетка является одной из важнейших деталей в системе кровли, созданной с использованием мягкой черепицы

Создать обрешетку несложно, но важно помнить обо всех тонкостях монтажа, иначе кровельный материал долго не прослужит

Последовательность монтажа

Чтобы грамотно выполнить работу, необходимо строго следовать рекомендациям производителя. В общем случае устройство вентиляционного выхода через металлочерепицу будет выглядеть следующим образом:

По шаблону проходного элемента на поверхности кровельного покрытия очерчивается контур. Деталь располагают в верхней части волны металлической черепицы. Ножницами для металла или зубилом по контуру вырезается отверстие. По размерам отверстия в уплотнительной прокладке проходки очерчивают деталь в гидроизоляции кровли маркером. Далее аккуратно ножом вырезают отверстие по нарисованной линии

Очень важно не повредить гидроизоляцию на остальной части ската. На уплотнитель наносят герметик

Деталь устанавливают на гидроизоляционную пленку и закрепляют саморезами к обрешетке

На проходной элемент наносится герметик. После этого деталь устанавливается на покрытие кровли и закрепляется к черепице на саморезы. Выход вентиляционной вытяжки или канализационной трубы монтируется на проходку. После проверки вертикальности, части конструкции скрепляются саморезами.

Выход вентиляционной вытяжки с каналом внутри дома соединяют напрямую. Чтобы свести канализационные трубы с выходами, используют гофрированный элемент.

Проверяя качество работ, стоит обратить внимание на основание проходной детали. Оно должно быть очень плотно прижато к кровле. Настолько, что из-под прокладки выдавливаются излишки герметика

Настолько, что из-под прокладки выдавливаются излишки герметика.

Оборудование вентиляционных установок мягких кровель

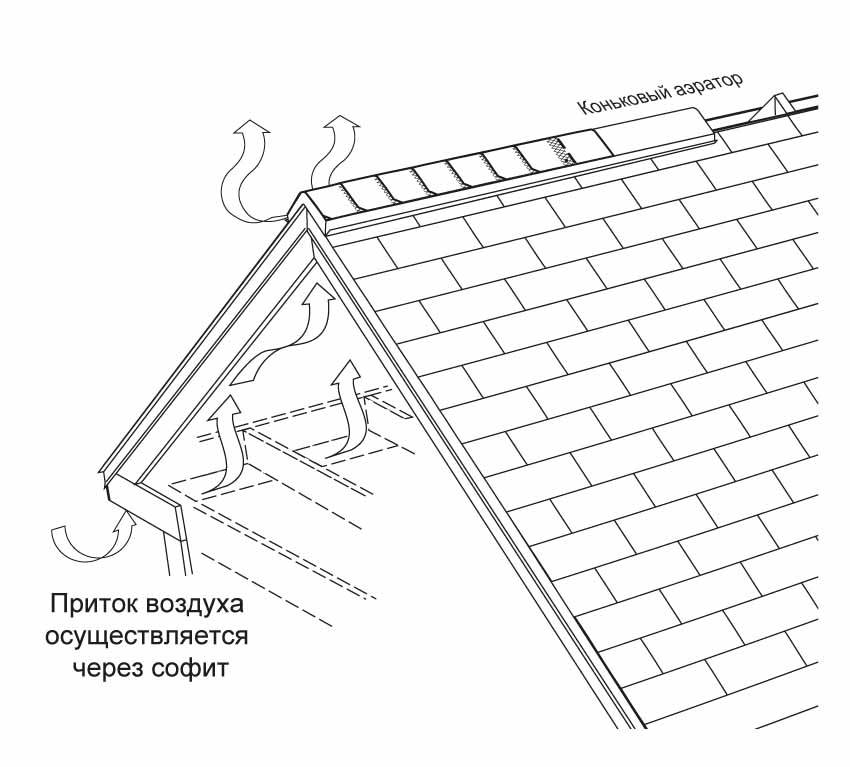

Наиболее простым можно назвать процесс установки конькового аэратора. Для того чтобы рассчитать расход. Нужно просто измерить длину крыши, поскольку такой тип вентиляционной системы устанавливают по всей верхней части перекрытия.

Данный тип устройства рекомендуют монтировать, если конструкция крыши имеет угол наклона скатов от 12 до 45°. При данных значениях коньковая система может обеспечить максимально эффективный отвод испарений из-под перекрытия. Отклонение указанных значений является поводом для выбора другого типа вентиляционной системы.

Идеальная прямоугольная форма позволяет воздуху равномерно циркулировать по чердачному пространству и свободно выходить наружу.

Как рассчитывают нормы использования?

• На свесах крыши должны быть оборудованы продухи. Они отвечают за приток свежего воздуха;
• Аэраторы необходимо устанавливать от начала и до конца конька. Так как используются небольшие изделия, их обязательно следует плотно и герметично крепить между собой. В результате должна получиться сплошная конструкция без разделения на сегменты;
• Когда изделия уже находятся на местах, поверх них крепят по всей длине мягкую черепицу. Она прикрывает вентиляцию, визуально создавая вид сплошного перекрытия.

Технология крепления

Прежде всего, следует прорезать паз для вентиляции. Данную задачу можно быстро выполнить при помощи циркулярной пилы. Зачастую его вырезают на самой вершине конька. Также возможен вариант расположения отверстий по сторонам.

Зазор определяется относительно индивидуальных особенностей определенного здания. Чем больше здание и пространство на чердаке, тем больше будет ширина реза. По стандартам прорези не доводят до краев крыши. Необходимо отступить порядка 30 см с каждой стороны.

На краях верхней части перекрытия укладывают мягкую черепицу. Ее необходимо плотно прикладывать к прорезу для вентиляции.

После этого устанавливают аэраторы. Монтаж выполняется аккуратно, с соблюдением всех рекомендаций относительно плотности стыков. Также нужно внимательно работать со всеми крепежными материалами, чтобы не повредить пластмассовую конструкцию аэратора. Конек фиксируют профессиональными кровельными гвоздями удлиненного типа. Также довольно часто применяют специализированные шурупы. С ними будет проще работать неопытному кровельщику.

Характерной особенностью коньковых вентиляций является то, что они собираются в одно целое словно конструктор.

Лепестки черепицы стоит укладывать внахлест самым простым способом. Принцип укладки не должен отличаться от кровельных работ на скатах. Задача – создать визуальный эффект однородности.

Чтобы мягкое перекрытие в дальнейшем не отслаивалось от конька, применяют герметик. Лучше выбирать более качественный образец на силиконовой основе. Он обладает уникальными адгезивными свойствами и держит оба слоя достаточно долго.

Отдельное внимание заслуживает мягкая кровля Технониколь. Она по своим характеристикам и функциональности считается одним из лучших предложений на отечественном рынке

Также как и другие типы перекрытий, данный материал требует установки качественной системы вентиляции.

Аэраторы выполняют две основные функции:

1. Проветривание чердака (во избежание порчи в зимнее время и чрезмерного нагрева летом);
2. Проветривание зазора между кровлей и гидроизоляционным слоем.

Почему люди устанавливают кровельные планки Технониколь:

• Дизайн и структура внешне не отличается от основного слоя перекрытия крыши;
• Возможность выбрать наиболее подходящий цвет среди предложений компании;
• Материалы, которые используются для изготовления вентиляционных систем, не поддаются коррозии, а также стойки к резким перепадам температуры;
• Большой выбор аэраторов для обустройства крыш частных домов;
• Удобное монтирование на готовое перекрытие;
• Системы Технониколь обладают повышенной герметичностью и, одновременно имеют простую конструкцию;
• Продукция отлично зарекомендовала себя в различных регионах с самым разнообразным климатом;
• Окраска изделий не выцветает со временем.

Это один из лучших примеров качественных вентиляционных систем. Его принцип установки ничем не отличается от остальных вариантов. Просто удаляется влага из кровельного пирога и монтируется надежный аэратор.

Монтаж вентиляции на мягкой кровле

Как в случае с металлочерепицей, мягкий тип кровли также оборудуют точечными аэраторами. Они имеют свои отличительные особенности:

1. Применяются на скатах крыш с углом наклона в 12° и меньше. Наибольшее распространение получили на плоских крышах;
2. Дополнительно могут вентилировать отдельные участки чердака, а также комнаты. Такой подход используют совместно с коньковыми системами в домах с огромной площадью;
3. Являются единственно возможным вариантом вентилирования крыши, которая не включает в себя конек, либо имеет множество точек примыкания к плоским поверхностям.

Нормы расхода:

Крепление аэраторов точечного типа производят на скатах по обе стороны от конька

Важно, чтобы расстояние до верхней части крыши не превышало 0,8 м. Допустимо приближать вентиляционные трубы к коньковой части на расстояние в 0,5 м; Свесы должны обеспечивать беспрепятственное поступление воздуха; Стандартный аэратор может максимально эффективно вентилировать до 100 м² площади

Соответственно, наиболее подходящий расчет включает в себя минимум 2 вентиляционные трубы.

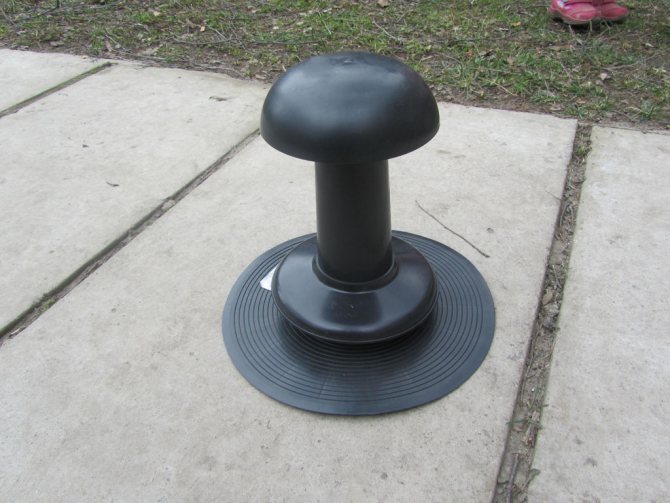

Важнейшим этапом является установка точечной системы. Это достаточно трудоемкий процесс, в ходе которого необходимо постоянно следить за плотностью прилегания всех компонентов конструкции друг к другу.

Изначально проделывают отверстие необходимого диаметра. Разметку можно сделать при помощи карандаша и юбки аэратора. Для этого деталь прислоняют к обрешетке и в проходном зазоре рисуют контур. Отверстие вырезают электрически лобзиком.

После этого приступают к фиксации самого основания. Юбку прикручивают саморезами, которые можно подобрать под цвет кровельного материала. Наименьшее количество шурупов – 6 штук. Также большой популярностью среди кровельщиков пользуется метод дополнительного крепления основания с помощью клеевого состава. Так можно повысить не только адгезию, но и улучшить герметичность соединения. Применяют мастику на битумной основе. Ею промазывают внутреннюю часть юбки.

Поверх основания также наносят слой битума. Это дополнительно герметизирует стыки.

Последний этап – установка самого аэратора. Устройство стает в пазы и сверху надевается защитная крышка.

Такой принцип установки подходит для любого типа точечных систем вентиляции. Останется только следовать нормам оптимального распределения устройств на крыше. Видео поможет подробно разобраться в способах установки.

Вентиляция вальмовой крыши

При сооружении вентиляции крыши вальмовой конструкции руководствуются уже изложенными выше принципами. Это естественный метод вентиляции, при котором воздух попадает в подкрышное пространство из-под карниза и выходит возле конька.

Поэтому особое внимание следует уделить ветровой подшивке карнизов. Если карниз подшивается деревом, между досками оставляются щели

Удобнее делать подшивку из уже готового перфорированного пластика (софитов). Если подшивка уже готова, а вентиляция не обеспечена, вырезаются проемы, в которые монтируются решетки для приточной вентиляции вальмовой крыши. Диаметр решеток 5 см, они прикрыты мелкой сеткой. Между решетками оставляются промежутки не более 0,8 метра. В продаже есть модели разнообразных цветов и форм.

Разновидности аэраторов

Аэраторы могут отличаться друг от друга по материалам изготовления и конструктивным особенностям. Чаще всего используются пластиковые изделия, однако в продаже есть и металлические (из стали), которые обычно монтируются на кровлях из металлочерепицы. По сути, все аэраторы являются устойчивыми к воздействию солнечного света, ржавчине, перепадам температур.

Аэратор для битумной черепицы

Таблица. Виды аэраторов в зависимости от конструктивных особенностей.

Тип	Описание
Точечный	Такой тип аэратора выглядит как небольшая труба или невысокая плоская конструкция с решеткой. Это наиболее часто используемый вариант. Функционирует такая конструкция на каком-то отдельном участке и обычно устанавливается там, где имеются проблемы с естественной вентиляцией (на длинных скатах, сложных крышах, в области окон мансарды, ендовах и т. д.). Такие аэраторы бывают скатными и коньковыми. В первом случае они устанавливаются на скатах, во втором – по коньку. Для мягкой черепицы обычно приобретается коньковый вариант – он способен обеспечить вентиляцией около 20 м кв. крыши. Аэраторы скатные обычно монтируются на незначительном от конька расстоянии – около 15 см.
Непрерывный	Такие аэраторы располагаются по всей длине кровли и обеспечивают максимальную вентиляцию всего кровельного пирога, а также чердака. К непрерывной форме относятся коньковые виды, а также вентиляционные ленты. Последние вставками монтируются в слой гидроизоляции. При этом воду они не пропускают вовсе.
Турбинный	Это своеобразный вариант вентиляции. Может представлять собой вытяжку либо трубу с электрическим приводом. Модель выбирается в зависимости от угла наклона ската.

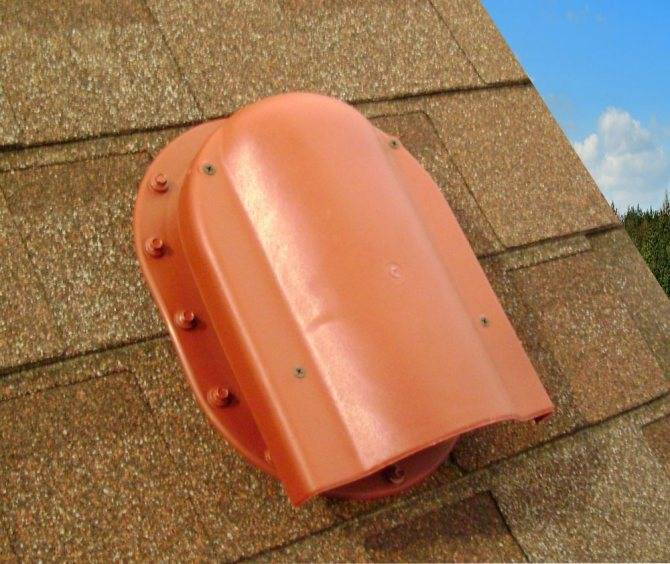

Точечные аэраторы на мягкой кровле

Фото турбинного аэратора

Аератор под рубероид

Советы по устройству кровельной вентиляции

Скатная кровля — сложная и ответственная инженерная конструкция, сохранность которой во многом зависит от системы вентиляции. Для ее эффективной работы необходимо соблюдать ряд рекомендаций:

• желательно приобретать вентиляционные элементы и кровельный материал одного и того же производителя. Это гарантирует совместимость комплектующих и их соответствие по цветовой гамме и фактуре;
• вентиляционные отверстия должны быть защищены решетками и сетками, предупреждающими попадание мусора и насекомых в систему;
• не пренебрегать регламентными работами — в случае необходимости выполнять снятие и очистку колпака аэратора;
• в регионах с суровыми климатическими условиями, вентиляционные элементы необходимо утеплять;
• при устройстве кровель малого уклона для усиления тяги рекомендуется устанавливать к коньку крыши вентиляторы с электроприводом.

Кроме этого, обязательно нужно учитывать тип крыши и особенности кровельного материала. Это обеспечит сохранность чердачных конструкций и продлит срок службы кровли.

Вентиляция односкатной крыши

Односкатная крыша

Чаще односкатные крыши устанавливают над верандами и террасами, где вентиляция не нужна. И совсем другая ситуация, когда она над жилым домом. Вентиляция односкатной крыши оборудуется очень просто и это большое преимущество конструкции. Не нужно приобретать аэраторы или монтировать конек специальной формы, а только правильно собрать саму кровлю.

Односкатная крыша непременно нуждается в вентиляции. Под кровельным материалом оставляется место для свободного продвижения воздушных потоков. Движение осуществляется снизу вверх. Поэтому между теплоизоляционным слоем и гидроизоляцией оставляется просвет. Часто просверливают дополнительные вентиляционные отверстия в коленчатых стенках.

Отличие организации вентиляции холодной кровли и мансарды

Вопрос организации вентиляции решается в зависимости от типа кровли. Системы воздухообмена для холодных чердаков и теплых мансард имеют существенные отличия.

При обустройстве кровли над чердачным помещением возникает резонный вопрос: нужна ли там вентиляция в принципе? Ответ на него однозначен: постоянное проветривание обеспечивает сохранность самих конструкций чердака. Приток свежего воздуха на чердак осуществляется через:

• свесы карнизов, которые подшиваются перфорированными софитами;
• вентиляционные продухи на фронтонах;
• на кровлях, покрытых шифером и ондулином воздух свободно поступает через свесы листов.

Вентиляция чердака

Для вытяжки на чердаке оборудуются слуховые окна, вентиляционные продухи в коньке и кровельные дефлекторы. Согласно п. 4.4 СП 17.13330.2017 “Кровли” суммарная площадь вентиляционных отверстий холодной кровли должна быть не менее 1/300 площади подкровельного пространства. При соблюдении этого требования вентиляция будет работать за счет большого объема воздуха, разницы температур и давления.

Вентиляция мансарды

Вопрос вентиляции мансардной кровли решается иначе. Поскольку мансарда — полноценное жилое помещение, оно должно быть обеспечено эффективной приточно-вытяжной системой. Для этой цели оконные блоки оборудуют приточными клапанами, используют бизеры, а также сооружают дормеры — выступающие за плоскость крыши домики, в которые вставляют окна.

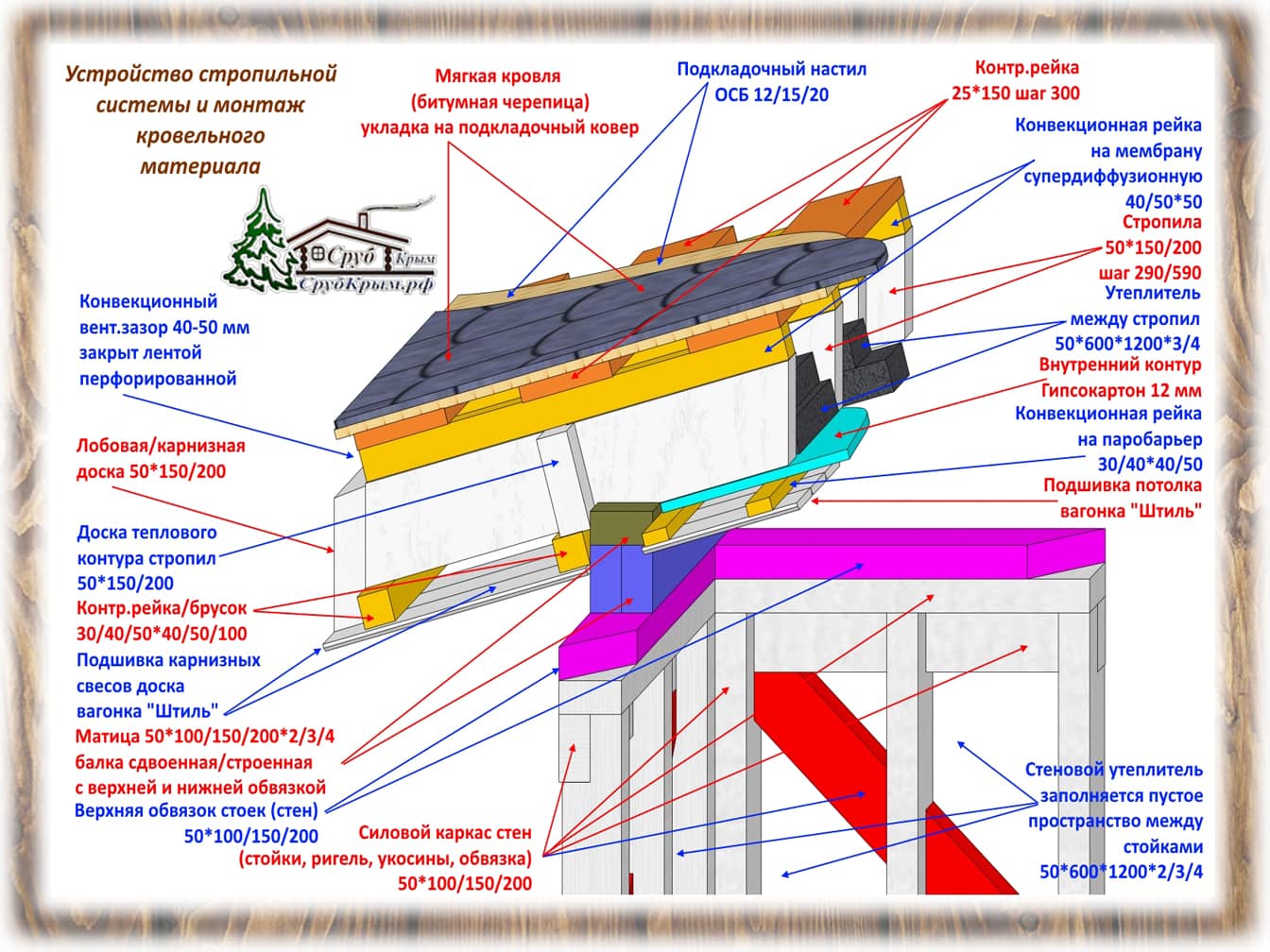

Особое внимание уделяют вентиляции самого кровельного пирога. Традиционно он представляет собой слои из разных материалов:

• пароизоляции, удерживающей теплый влажный воздух внутри помещения;
• слоя утеплителя, как правило минеральной ваты;
• гидроветрозащитной пленки, защищающей утеплитель от попадания влаги и выдувания;
• вентиляционного зазора (минимум 50 мм);
• покрытия кровли из металлочерепицы, мягкой черепицы и других кровельных материалов.

Влага образуется в кровельном пироге при соприкосновении теплого воздуха от помещения и холодного потока снаружи. При отсутствии вентиляции выпадающий конденсат зимой приводит к образованию наледи. Висящие на карнизном свесе сосульки — одно из следствий нарушения технологии монтажа кровли. В теплое время влага оседает на слое гидроизоляции и при любом, даже незначительном ее повреждении проникает в утеплитель, вызывая его намокание и потерю теплоизоляционных свойств.

Вентиляция кровельного пирога выполняется по принципу естественной тяги. Приток воздуха происходит через карнизные свесы, а вытяжка через коньковые или кровельные аэраторы. Они обеспечивают эффективную вентиляцию, сохраняя защиту от атмосферных осадков. Размер вентиляционных зазоров и выходных отверстий определяют в соответствии с п. 4.5 СП 17.13330.2017 “Кровли”: величина продухов на карнизе из расчета 200 см2/м, вытяжных отверстий 100 см2/м.

Разработанные Торговой Сетью ТЕХНОНИКОЛЬ системы для скатных кровель предусматривают и вентиляционные зазоры. Расчеты наших специалистов обязательно учитывают все функции кровли и отдельных ее элементов.

Порядок монтажа основных элементов

Если кровельный пирог без гидроизоляции, шаг 1-й и 2-й можно пропустить.

• Шаг 1. На стропила укладывается гидроизоляционная пленка или мембрана снизу-вверх параллельно карнизу с нахлестом 10 — 15 см и фиксируется при помощи строительного степлера. Стыки проклеиваются специальной лентой.

• Шаг 2. На стропила прибивается контробрешетка из бруса 50 х 50 мм.

• Шаг 3. Обрешетку крепят горизонтально с шагом 25-30 см, усиливая в местах возможного скопления снега и ендовах.

• Шаг 4. Основание из плит ОСП или фанеры укладывают с разбежкой (в шахматном порядке), чтобы места стыков находились на стропилах. Между плитами следует оставить зазор 1-2 мм. При таком способе укладки при температурных расширениях материал не будет деформироваться.

• Шаг 5. Подкладочный ковер служит дополнительным слоем защиты и позволяет увеличить срок службы кровли. Он раскатывается по всей поверхности основания и фиксируется при помощи мастики или кровельных гвоздей.

• Шаг 6. Установка карнизных планок и монтаж мягкой черепицы. Подробнее об этом читайте в отдельной статье.

Кровля является важной составляющей дома. От правильного выбора материалов и качества проведения строительных работ зависит срок эксплуатации всего строения и комфорт для жизни жильцов

Материалы для изготовления обрешетки

Обрешетка под мягкую черепицу может изготавливаться из нескольких видов материалов. Главные требования, предъявляемые к ним – это прочность, надежность, долговечность и ровность.

Материалы для сплошной обрешетки

Фанера чаще всего используется для создания обрешетки под мягкую черепицу. Это экологически чистый материал, многослойный, достаточно износоустойчивый, недорогой, простой в работе и прочный. Главное – приобретать для кровли именно влагостойкий вариант – обычная фанера здесь использоваться не может. Наиболее подходящая марка – фанера ФСФ. Она обладает необходимыми для создания обрешетки качествами – прочностью на излом, пластичностью, невысокой плотностью, небольшим весом, не боится воздействия грибка. Такая фанера устойчива к воздействию влаги, а значит, не будет гнить. В процессе ее изготовления используются остатки от переработки древесины хвойных.

Фанера ФСФ хвойная

Еще один хороший и подходящий для создания обрешетки материал – это плита OSB, несколько усовершенствованный вариант привычной многим ДСП. Она отличается высоким уровнем влагостойкости, плотная и прочная, не боится снеговой нагрузки, очень гладкая и не деформируется под воздействием влаги. Она обеспечит отсутствие перепадов высоты и позволит сделать обрешетку идеально ровной. В монтаже материал довольно прост и не требует использования каких-то особых инструментов.

Ориентированно-стружечная плита (OSB)

Обрешетка под мягкую кровлю может быть изготовлена из обрезной или шпунтованной хвойной доски. Материал должен иметь невысокую влажность – не более 20%. Ширина используемых досок должна составлять 140 мм. Главный недостаток – склонность досок к деформации, из-за влаги они часто коробятся и на поверхности обрешетки формируются выпуклости, щели.

Обрешетка из досок под мягкую кровлю

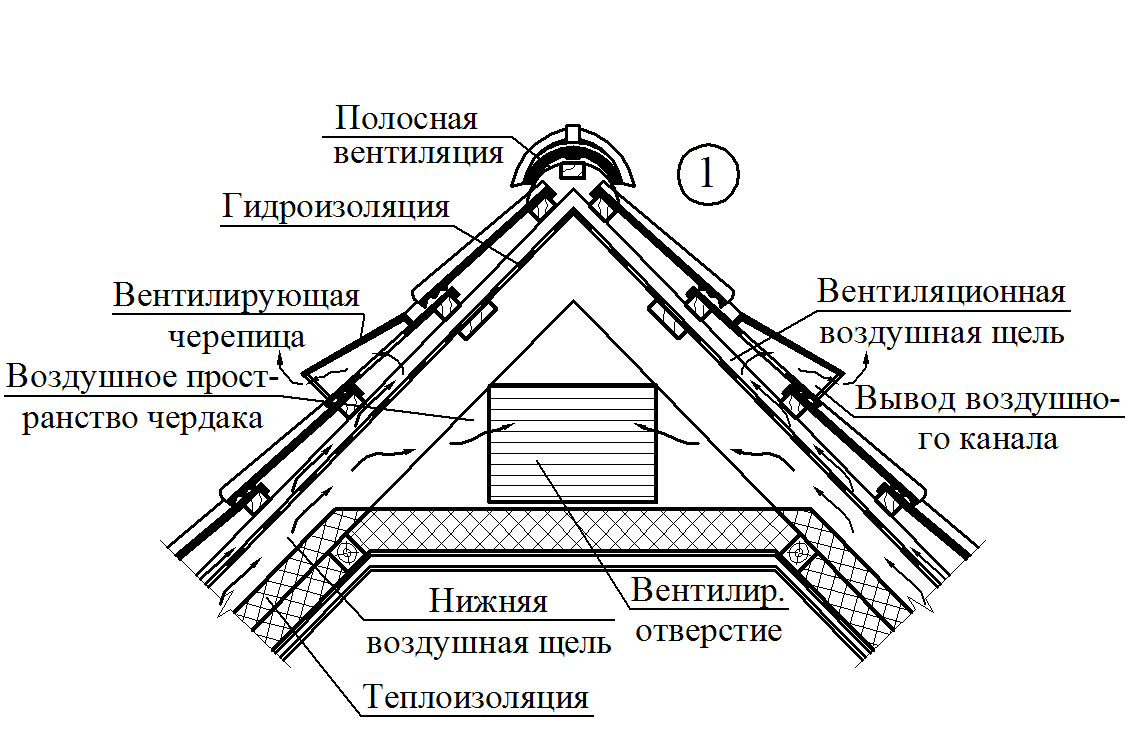

Устройство вентиляции кровли из металлочерепицы

Система вентиляции кровли состоит из следующих конструктивных элементов:

• карнизные продухи;
• вентилируемый конёк;
• кровельные аэраторы;
• разжелобок.

Рассмотрим каждое из устройств более детально.

1. Карнизный продух. Другое название — вентиляционный вход, поскольку через щели и отверстия в планке под карнизом втягивается воздух, который затем поступает внутрь подкровельного пространства. Различают:

   • точечные продухи. Отверстия диаметром от 10 до 25 мм в нижней части карниза. Чем меньше уклон кровли, тем больше делаются продухи. Как правило, отверстия располагают под водосточными желобами, чтобы избежать обледенения, и облицовывают снаружи софитами для защиты от засорения листьями или мусором;





















   • щелевые продухи. Отверстия в форме вертикальной или горизонтальной щели размером до 2,5 см. Обеспечивают круглосуточный доступ свежего воздуха в подкровельное пространство. Для того чтобы листья и мелкий мусор не забивали щели, поверх продуха монтируют дополнительную вентиляционную сетку, состоящую из мелкоячеистой плетёнки.

2. Вентилируемый конёк (или коньковые продухи). Другое распространённое название — вентиляционный выход. Так как конёк является верхней точкой скатной крыши, то именно здесь происходит выход воздуха наружу. Производится в двух готовых вариантах: с продухами щелевидной формы (до 50 мм) или с точечными отверстиями во всю длину конька.

3. Кровельные аэраторы. Являются дополнительными составными частями общей системы вентиляции кровли. С помощью аэраторов усиливают движение воздушных масс, придают ему нужное направление. Конструкция представляет собой трубу небольшой длины (до 50 см), внутри которой расположен проход, обеспечивающий герметичность соединения с кровлей, и дефлектор — колпак для защиты от попадания воды и грязи. Установка производится как во время первичной сборки кровли, так и на уже эксплуатируемой крыше. Универсальность аэраторов заключается в том, что их применяют для любых типов крыш и покрытий, начиная с металлической и заканчивая мягкой битумной кровлей. Каждая компания, занимающаяся производством кровельного материала, выпускает аэраторы под собственную продукцию. Ассортимент насчитывает до 50 наименований различной формы и размеров.

4. Разжелобки — это элемент вентиляции, обслуживающий кровлю сложной конфигурации. Если на стыке скатов образуется впадина (ендова), то перед укладкой металлочерепицы необходимо установить разжелобок, который создаст вентиляционный канал для движения воздуха. Разжелобки бывают двух видов: внутренние и наружные.

Мы рассмотрели пассивные способы удаления влаги. Чаще всего они прекрасно справляются с поставленной задачей. Но если такой вентиляции недостаточно, применяют системы принудительной циркуляции воздуха. Главное их отличие заключается в наличии электрического вентилятора, который располагается внутри трубы и ускоряет проход воздуха.

Регулировка скорости движения воздуха может осуществляться автоматически или вручную со специальной панели оператора

Кроме этого, существует группа так называемых аэраторов турбинного типа. Многие специалисты считают их наиболее эффективными устройствами для вентиляции крыши. Верхняя часть прибора, взаимодействующая с внешней средой, оборудована дефлектором с турбиной, который вращается под действием ветра. При этом естественная тяга многократно увеличивается (в 5–7 раз в зависимости от силы ветра). Необходимое условие использования такого оборудования — адекватное увеличение размеров карнизных продухов и софитов.

Турбина, встроенная в трубу, увеличивает эффективность работы аэратора в несколько раз

Подбирая комплект для вентиляции кровли из металлочерепицы, нужно обращать внимание на такие моменты:

• следует приобретать аэратор с профилем основания, соответствующим рельефу черепицы;
• в комплектацию обязательно должны входить следующие элементы — перечень технических характеристик устройства, руководство по установке и эксплуатации, монтажный шаблон, прокладки, проходной элемент, набор крепежа;
• цвет аэратора желательно подбирать под цвет металлочерепицы;
• чем больше размер обслуживаемой площади, тем большего диаметра устанавливают аэратор (небольшие участки могут оборудоваться трубами с малым диаметром);
• материал изделия должен соответствовать условиям, в которых устройство эксплуатируется (качество пластика или металла должно подтверждаться документально).

Установка вентиляционных элементов черепицы

Схема элементов кровельной вентиляции.

Прежде чем начинать установку, необходимо определиться с конструкцией вентиляционной черепицы (кровельных вентилей) и их количеством. Площадь, на которую рассчитан 1 вентиль, указывается на упаковке производителем или берется из расчета 1\300 – 1\500 от общей площади чердака.

Если монтаж черепицы с продухами выполняют в процессе укладки основного кровельного материала, то ее крепление производится согласно инструкции производителя и мало чем отличается от установки обычной черепицы.

Если кровельное покрытие уже установлено, установка представляет собой последовательность действий, которые выполняются после того, как выбрано место для крепления черепиц с продухами:

• необходимо его аккуратно удалить с места, где будет помещена черепица;
• гвоздем или другим предметом, который оставляет след на гидроизоляции кровли (или обрешетке), намечают место будущего закрепления;
• в слое гидроизоляции выполняют разрез острым ножом.

Начинают разрез с небольших надрезов в отмеченных углах, а затем разрезают по диагонали от этих углов.

Схема монтажа кровельной вентиляции.

Образуется 4 треугольника, которые при загибе будут формировать прямоугольное отверстие, размер которого должен точно совпадать с вентиляционным отверстием черепицы. Если в комплект черепицы с продухами входит шаблон для выполнения такого разреза, то это во многом облегчает задачу по его выполнению. Затем:
