Устройство вентиляции в частном доме
По нормативным схемам (стандартным) любая вентиляционная система основана на отводе и притоке воздуха. То есть, отдельно одно от другого не существует. Поэтому в доме надо обеспечить в первую очередь вывод отработанных воздушных масс и организовать приток свежего воздуха с улицы.
Совсем недавно, когда о пластиковых окнах еще не задумывались, приток воздуха происходил через щели и неплотности дверных и оконных конструкций. То есть, происходил естественный приток, который учитывался при расчетах вентиляции частных домов. Сегодня ситуация изменилась, потому что входные двери и окна – это герметичные конструкции, через которые свежий воздух в дом не поступает. А значит, надо найти те способы и технологии, которые обеспечат помещения чистым свежим воздухом.
В принципе, искать нет надобности, потому что такие устройства вентиляции давно существуют, только их раньше использовали на производственных объектах. Сегодня эти схемы перекочевали в частные дома и офисные здания. Главная задача – это выбрать необходимую схему, которая будет соответствовать внутреннему плану дома. При этом вентиляция должна быть эффективной в плане соответствующего воздухообмена, недорогой и простой в сборке. Конечно, учитывается воздухообмен в помещении (в каждом).
Естественная вентиляция
Естественные системы вентиляции отличаются большой популярностью за счет высоких характеристик, простой установки и финансовой доступности. Весь процесс происходит в результате естественных факторов:
- при разнице температуры воздушной массы внутри и снаружи;
- в результате разного давления (снаружи показатель должен быть меньше, чем в помещении);
- воздействия повышенного давления при ветреной погоде.
Естественная вентиляция в промышленных масштабах применяется при производственных процессах, для которых характерно повышенное образование тепла, когда количество пыли и других загрязнений не более 30% от нормального показателя. Подобный вид не эффективен в следующих случаях:
- если приток воздуха снаружи приводит к появлению конденсата в большом количестве;
- если воздушная смесь должна проходить предварительную обработку перед подачей в помещение.
Вытяжные каналы, установленные в многоэтажные и частные жилые дома, работают на основе различного давления, при помощи специальных вытяжных каналов.
Система максимально доступна с экономической точки зрения. Для ее монтажа, последующего обслуживания и работы не требуется применение специализированного оборудования или подключения к электросети. Естественная вентиляция имеет ряд отрицательных нюансов, способных оказать негативное влияние на ее работу.
Практически 100% зависимости от атмосферных явлений (отрицательная разница давления снаружи и внутри бывает не всегда), при выравнивании данного значения или изменении в положительную сторону, возможно появление обратной тяги. Особенно, риск повышается в погоду с большим количеством осадков и повышенным уровнем влаги, характерную для осени и весны. Зависимость от природных явлений снижает уровень КПД, когда решаются задачи повышенного уровня сложности (большая площадь помещения, работа на промышленном объекте и т.д.), что делает установку нерентабельной.
Рекуперация воздуха
Вентиляционная система с притоком и вытяжкой, оснащенная рекуператором для прогрева воздуха, циркулирующего внутрь, является наиболее востребованной для многоквартирных домов. При выборе рекуператора необходимо знать несколько важных «секретов», которыми пользуются профессионалы:
- Некоторые модели и модификации рекуператоров имеют крупные типоразмеры, поэтому заранее следует продумать место под размещение не только самого устройства, но и дополнительных воздуховодов.
- Перед монтажом строго рекомендуется составить проект монтажа и провести расчеты подбора конкретной модификации.
- Ну и очевидное, чем дороже рекуператор, тем дороже вентиляционная система. Но в данном случае эффект экономии наступит за счет долговечности качественного рекуператора.
Для многоквартирных домов с типовым жильем наилучший вариант – это рекуператоры локального или децентрализованного типа. Они малогабаритные, легко монтируются и сочетаются с интерьером. Децентрализованная модификация рекуператора работает только для одного помещения, где устройство установлено непосредственно, поэтому профессионалы рекомендуют использовать локальные типы рекупараторов.
Подбор оборудования и оценка эффективности системы вентиляции
Вентиляция принудительного типа в квартире не может быть обустроена без предварительного проектирования и проведения расчетов эффективности, кроме того, расчеты проводятся для подбора фурнитуры. В настоящее время множество фирм, занимающихся обустройством вентсистем в квартирах, предлагают свои услуги. Мы рекомендуем доверить всю работу профессионалам, а после с помощью данных из нашей статьи проверить их компетентность по результату.
Квартирная вентиляция имеет одно специфическое свойство – разные комнаты нуждаются в разном количестве приточного воздуха. Например, нельзя использовать одинаковый объем для санузла и спальни или для кухни и детской. Как правило, правильная циркуляция осуществляется следующим образом: свежий воздух поступает в жилые комнаты, после циркулирует в кухню и ванную комнату, а оттуда отводится в капитальный вентиляционный отвод многоквартирного дома.

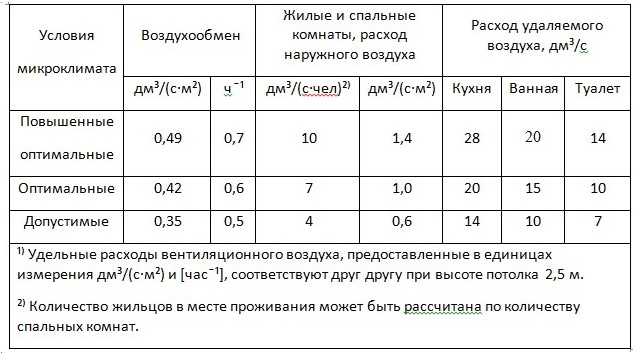

Рассмотрим, какие показатели по подаче и удалению воздуха согласно отечественных строительных норм приняты для различных комнат квартиры:
- Проще говоря, для каждого жильца дома в жилые комнаты должно поступать до 25 м3 свежего воздуха час, а из санузла, ванной или туалета должно удаляться до 25 – 50 м3/час.
- По европейским нормам — приток свежего воздуха на одного человека в жилых помещениях должен составлять от 12 до 25 м3/час.
Эти сведения важны для расчетов производительности вентиляционных установок или рекуператоров, они учитываются при профессиональных расчетах вентиляции зданий и при подборе оборудования. Больше о расчетах нормативных показателей воздухообмена можно найти здесь.
Можно также привести данные по нормативному воздухообмену для отдельных комнат жилого дома:
- в общих комнатах, кухнях-столовых, спальнях или в кабинете кратность воздухообмена на приток должна составлять 0,8 час-1, или до 3 м3 на м кв. площади жилой комнаты;
- вытяжка в ванной должна обеспечивать отвод отработанного воздуха в объеме не менее 25 м3/час;
- вытяжная система в кухне, где больше всего тепло- и влаговыделений от плиты, духовки, а также больше источников загрязнений воздуха, должна удалять до 90 м3/час;
- вытяжка в туалете должна быть способна удалить до 25 м3 загрязненного воздуха в час;
- вытяжная система вентиляции при совмещенном санузле должна справляться с загрязнениями и повышенной влажностью и переносить из помещения наружу до 50 м3/час.
Ранее мы представали данные, как использовать калорифер и правильно подобрать его, упоминали и рекуператоры. Вот теперь поговорим и о них, а также о других видах дополнительного оборудования вентиляционных систем.

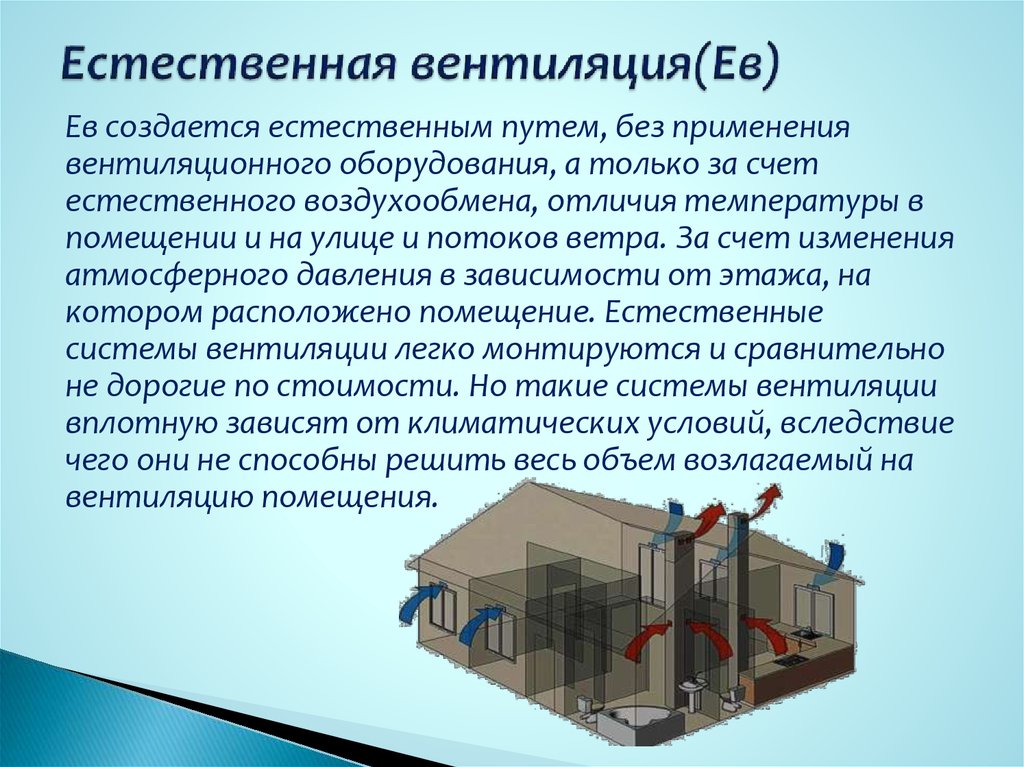

Естественная вентиляция
Обуславливается разницей температур наружного и внутреннего воздуха, а также силой ветра. Работает это следующим образом. Ветровые потоки воздействуют на одну сторону здания, оказывая на нее давление и вгоняя свежий воздух в помещение. Тогда как с противоположной стороны здания создается разреженная атмосфера и отработанный воздух из помещения стремиться вырваться наружу.
Естественная вентиляция в значительной степени зависит от структуры строительного материала стен здания. Такие материалы как дерево и бетон хорошо пропускаю воздух и способны обеспечить достаточный воздухообмен в помещениях. А вот бетон, масляная краска, штукатурка значительно снижают воздухопроницаемость.
Для того чтобы естественная вентиляция была более эффективной, прибегают к использованию окон, форточек, фрамуг, позволяющих беспрепятственно проникать наружному воздуху внутрь помещения. Одним из распространенных методов устройства воздухообмена в квартирах являются вытяжные вентиляционные каналы, как правило, располагающиеся в кухнях, ванных комнатах, туалетах. Данные каналы из комнат ведут на крышу здания, где заканчиваются специальными насадками — дефлекторами, за счет ветра усиливающими эффект обновления воздушных масс.
Однако в больших жилищных системах (например, в многоэтажках) вентиляция квартир с помощью вентиляционных каналов не всегда эффективна. Иногда происходит так называемое «опрокидывание тяги», когда вместо удаления отработанного воздуха из помещения происходят обратные процессы — через каналы в помещение поступает наружный воздух вместе с пылью и посторонними запахами.
В этом случае целесообразно в вентиляционные каналы устанавливать вентиляторы. Однако слишком мощные вентиляторы, установленные в одной квартире, могут выгонять воздух не только на крышу, но и в соседние квартиры.
Проектирование вентиляции в доме
Проектирование вытяжной вентиляции или любой другой – это в первую очередь грамотное расположение воздуховодов. Проект составляется на стадии проектирования самого дома и является неотъемлемой частью общего проекта. Поэтому вентиляционные каналы, особенно вытяжные, закладываются сразу на стадии сооружения дома.
В первую очередь закладываются основные стояки в кухне, в ванной и туалете, котельной и других помещениях, оговоренных выше. Монтаж производят с подвала, то есть, труба вентиляции укладывается в фундамент дома и выводится в подвал с помощью отвода. То есть, ее устанавливают на стадии заливки бетонного раствора. Это, конечно, не строгое требование, потому что вариантов сооружения немало, просто это самый простой вариант.
В стадии проектирования необходимо учитывать объем воздухообмена, за счет чего подбираются сечения вентиляционных труб. Это важный момент, от которого зависит эффективность работы всей системы. Обязательно учитывается производительность вентиляторов и места их установки.
Схемы систем вентиляции в частных домах
Где в обязательном порядке должны быть расположены вентиляционные каналы:
- в помещениях с повышенной влажностью: в туалете, ванной, прачечной;
- в кухне, кладовой и гардеробной;
- в котельной или помещении другого основного назначения, где установлен отопительных агрегат;
- в жилых помещениях, которые отделены от комнаты с вентиляцией двумя дверями;
- на втором и последующих этажах – в коридорах и холлах.
Допустимо устанавливать переточные клапаны из жилых помещений, не имеющих естественного воздухообмена в комнаты с вентиляцией.
Несколько схем вентсистем для примера:
При планировании вентканалов следует учитывать, что их диаметр не может быть менее 150 мм, а одна сторона квадратной трубы – менее 10 см. Такой небольшой воздуховод длиной 3 метра будет осуществлять вытяжку примерно 30 м3/час.
Обычно и диаметр воздуховодом из помещений делают стандартным, а интенсивность воздухообмена регулируют вентиляционными решетками с управляемыми лопастями.
Если ваш дом имеет всего один этаж – нет необходимости устанавливать общий воздуховод по центру, как это делается в многоэтажных конструкция. Можно вывести все каналы в оголовок крыши.
Естественная вентиляция в производственных зданиях

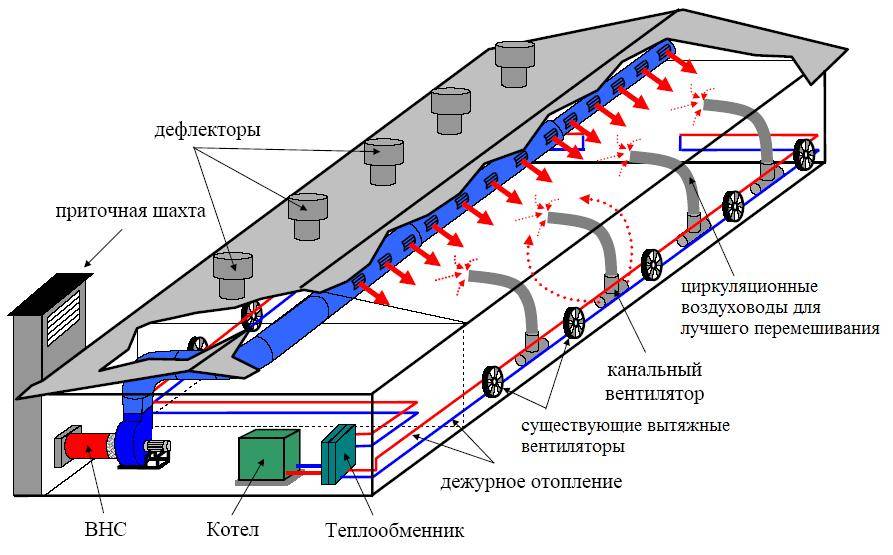

так устроена вентиляция коровника
Любая естественная приточная или вытяжная вентиляция производственного помещения функционирует, используя разницу температур и давления воздуха в цехе и на улице. Значит, движущей силой естественной тяги являются ветровой и тепловой напоры.
Вследствие перепада температур из цеха вытесняются расширенные теплые воздушные массы, а на их место затягиваются чистые, холодные. С наветренной области формируется область повышенного давления, усиливающая приток свежего воздуха снаружи. С подветренной стороны здания давление наоборот всегда понижено, что способствует оттоку отработанного воздуха. Физические законы успешно применяют для вентиляции предприятий с интенсивным тепловыделением. Но не во всех случаях мощный обмен воздуха гарантирует создание всех необходимых условий для работы персонала.
Если в стенах и окнах цеха есть щели, часто открываются двери или ворота, вероятно появление сквозняков и понижение температуры. Летом же на удаленных от дверей и окон участках нормы вентиляции производственных помещений нарушаются.
Аэрация воздуха в помещении
принцип движения воздуха при аэрации
Аэрация в некоторых случаях создает эффективный воздухообмен на основе естественной тяги. Для ее реализации устанавливаются аэрационные фонари – специально разработанные элементы вентиляции.
Иногда при строительстве производственного помещения расчет вентиляции не производится, оборудование не монтируют. Тогда можно в уже готовом цеху разместить шахты и каналы, работающие за счет теплового напора. Выходы шахт прикрывают оголовками-дефлекторами. Ветер обдувает дефлектор и формирует в трубе область разрежения, усиливая подсос воздуха. Подобная система широко используется в сельскохозяйственных и животноводческих постройках, кузнях, небольших пекарнях. Устанавливается труба на самом высоком выступе крыши.
Аэрация это один из наиболее эффективных примеров естественной промышленной вентиляции. Ее используют на производствах с обильным образованием газов, ядов и тепла.
Устройство естественной вентиляции на производстве
В обслуживаемых зданиях обустраивают 3 уровня проемов с форточками особой конструкции. Первые два ряда проемов располагаются на высоте 1-4 метров от пола. В крыше устанавливают светоаэрационные фонари с регулируемыми форточками.
Летом потоки чистого воздуха попадают сквозь нижние фрамуги, а грязные уходят вверх. В холодное время года воздух проникает через средний ряд форточек и, согреваясь, достигает уровня нахождения персонала.
Разным положением форточек регулируется интенсивность вентиляции. Рассчитывая вентиляцию производственного помещения, определяют площадь форточек, проемов. Так как наихудшее время для работы системы – теплая безветренная погода, ее и берут за точку отсчетов.
Перемешанный с пылью и газами чистый воздух направляется в зоны нахождения людей. Чтобы предупредить распространение пыли и грязи, устанавливают фонари незадуваемой конструкции с защитой от ветра.
В жаркое время года приточный воздух охлаждается методом распыления в нем холодной воды из форсунок, расположенных в области форточек. Воздух охлаждается и немного увеличивается влажность.
К зданиям с естественной аэрацией предъявляются некоторые требования:
- периметр его должен быть открыт доступу воздуха;
- аэрируются одноэтажные цеха или расположенные на последних этажах многоэтажек.
Очень сложно смонтировать естественную вентиляцию в многопролетных промышленных помещениях. При ширине цеха более 100 метров доставка чистого воздуха к центру здания практически неосуществима. Тогда для аэрации устанавливают незадуваемые фонари Батурина с отдельным каналом для вытяжки и притока. Зимой такая система может вызвать нежелательное падение температуры в рабочей зоне производственного помещения. Поэтому в многопролетных цехах обычно устанавливается принудительная вентиляция с обогревом притока.
Управление всеми элементами аэрации осуществляется механически.
Другой плюс в невысокой стоимости механизмов.
Недостатки:
- зависимость от погоды;
- сложность управления;
- невозможность обеспечения удаленных рабочих мест свежим воздухом.
Аэрация, как вид вентиляции производственных помещений, неприемлема, если технология подразумевает распространение вредных примесей, пыли. Потому что фильтрация отработанных воздушных масс невозможна.
Требования к конструкциям вентиляции
Конструкция вентиляции
Вентиляция жилых помещений крайне важна, а поэтому к ней существуют определенные требования
Очень важно при обустройстве конструкций вентиляции позаботиться о вопросе шумоизоляции, то есть оградить внутреннее помещение от звуков оборудования. Шумные звуки может издавать вентилятор, который будет проникать вместе с воздухом
Для того, чтобы лишиться такой проблемы, необходимо уделить внимание звукоизоляции систем вентиляции и применить глушители шума. Использование качественных деталей позволит обеспечить надежную и бесшумную работу всех агрегатов
Для перемещения и циркуляции воздуха используются воздухораспределительные элементы, такие как диффузоры и решетки. Их необходимо устанавливать таким образом, чтобы воздух двигался равномерно по всему помещению. Это позволит избежать ситуации, когда где-то будут образовываться зоны с застоем, либо же зоны со сквозняком, так как они нежелательны.
Система вентиляции помещений, которая построена по такому принципу, будет обеспечивать комфортное пребывание человека в любом месте, причем он не будет чувствовать ни холод, ни жару. Будет наблюдаться незначительное и практически незаметное движения воздуха. Если эти условия будут учтены, то в таком помещении будет поддерживаться идеальный микроклимат с необходимыми условиями для того, чтобы человек мог находиться, работать или отдыхать там полноценно и без ущерба для своего здоровья.
Как провести расчет вентиляции в частном доме
В расчете вентиляции используется такой показатель, как кратность воздухообмена. О ней уже говорилось в начале статьи. Зафиксирован данный параметр СНиПом под номером 2.08.01-89* под названием «Жилые здания». Так вот в приложении №4 дана таблица, в которой кратность воздухообмена показана в зависимости от назначения комнаты. Не будем переписывать всю таблицу, укажем основные помещения:
| Помещение | Кратность воздухообмена |
| Жилые | 3 м³/час на каждый квадратный метр площади при высоте потолков 3 м |
| Кухня с электроплитой | 60 м³/час |
Кухня с газовой плитой:
|
|
| Ванная | 25 |
| Туалет | 25 |
| Совмещенный санузел | 50 |
Теперь, что касается расчета. Для этого используется формула:
N = V x L, где
- N – производительность вентиляции,
- V — объем помещения,
- L — кратность воздухообмена.
Обратите внимание на кратность в жилых помещениях. В принципе, получается так, что она равна «1»
То есть, за один час объем воздуха в них должен поменять полностью. Отсюда получается, что производительность вентиляции должна быть равна объему комнаты.
Но это всего лишь расчет, который основывается на нормативах. Сама же вентиляционная система – это воздуховоды, которые и должны обеспечивать необходимую проходимость воздушных масс. Поэтому и здесь есть свои нормы. К примеру, круглая труба диаметром 150 мм, а это сечение, равное 0,016 м³, обеспечивает проходимость 30 м³/час. Этот же параметр поддерживает воздуховод прямоугольного сечения 100×100 мм. При этом такой объем поддерживает высота стояка, равная 3 м. То есть, если эта величина будет меньше, соответственно и снизится производительность.
Схема для примера расчета
Пример расчета. Вводные данные:
- общая площадь жилых помещений – 60 м²;
- в кухне эксплуатируется газовая 4-конфорочная плита;
- туалет и ванная раздельные;
- высота потолков – 3 м;
- приток со стороны жилых помещений, вытяжка из кухни, ванной и туалета.
В первую очередь рассчитывается объем приточного воздуха. Он равен объему жилых помещений: 60 × 3 = 180 м³/ч. Теперь надо рассчитать объем выводимого воздуха. Здесь придется обратиться к таблице:
- в кухне этот показатель равен 90 м³/ч,
- в туалете и ванной по 25.
В общем получается: 90 + 25 + 25 = 140 м³/ч. Теперь две полученные величины надо сравнить. Понятно, что 180 больше 140. Значит, производительность вентиляционной системы в данном конкретном случае будет 180 м³/час.
Этот расчет действителен и для естественной вентиляции, и для механической.
Вентиляторы для принудительной схемы
К устройству принудительной вентиляции в частном доме надо подходить с позиции точного расчета и правильного выбора вентилятора. А выбирать его надо по конструктивным особенностям и производительности. Со вторым критерием разобрались, когда рассматривали правила проведения расчет вентиляционной системы. Что касается конструкций, то их три:
- осевые модели,
- центробежные,
- канальные.
Первые – это настенные или оконные приборы, которые устанавливаются изнутри помещений. Они небольших размеров и мощности, но эффективны для обеспечения воздухообмена в небольших частных домах.

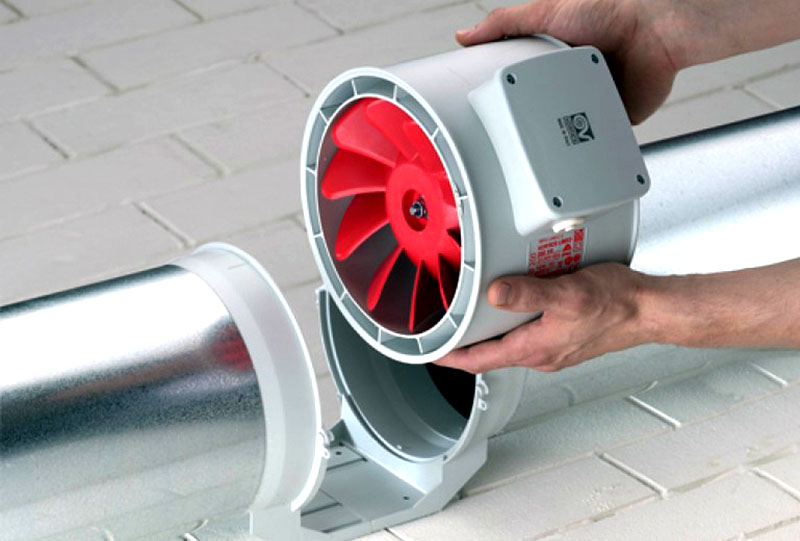

Канальный вентилятор вставляется в воздуховод
Вторые – это мощные установки, которые часто называют «улитками». В частных домах их устанавливают лишь в том случае, если необходимо обеспечить отток большого объема воздушных масс с одного места.
Третьи – также являются бытовыми. О них уже упоминалось выше. Это цилиндрической формы приборы, которые устанавливаются в сквозное отверстие, сделанное в стене.
Назначение и задачи
Работы по предотвращению распространения токсинов начинаются еще на этапе проектировки производственных установок. Соблюдение необходимых санитарно-гигиенических норм и безопасность являются основополагающими задачами, стоящими на первом месте при их создании. Для обеспечения хороших производственных условий все технологическое оборудование подлежит ежегодной профилактике и должно быть максимально герметизировано.
Однако в ходе эксплуатации установки расшатываются, и небольшой процент канцерогенов неизбежно попадает в воздух, представляя опасность для здоровья людей. Кроме того, наличие технологических процессов открытого типа также оказывает негативное влияние на состояние атмосферы. Промышленная вентиляция и кондиционирование призваны нейтрализовать токсическую среду, нормализовав качественный состав воздуха в помещении. Помимо этого, подобные системы выполняют следующие задачи:
- обеспечение оптимальных температурных показателей для долговременного нахождения человека и протекания производственного процесса;
- поддержание влажности воздуха в допустимых пределах, оговоренных нормативно-технической документацией;
- создание оптимальной циркуляции воздуха;
- выведение токсинов за пределы помещения;
- централизованное снабжение рабочих мест свежим воздухом.
Приведенные выше критерии должны соблюдаться в полном объеме, поскольку от их выполнения зависит не только здоровье сотрудников, но и эффективность технологического процесса. Системы вентиляции производственных помещений, не соответствующие заданным параметрам, не допускаются к установке и не могут использоваться на промышленных предприятиях.
Для улавливания пыли размером до 10 мк в вентиляционных каналах приточного типа используется оборудование тонкой очистки воздуха. При этом осаждение частиц объемом 10-100 мк в вытяжных воздуховодах требует очистки средней степени, а более 100 мк грубой фильтрации.
В зависимости от степени загрязнения воздушных масс применяются следующие виды оборудования:
- пылеосадочные камеры
- инерционные пылеотделители
- фильтры типа циклон
- мокрые пылеулавливатели
- рукавные фильтры
- электрофильтры
Подобное фильтрующее оборудование дает возможность полностью очистить воздушную среду цеха, сделав ее пригодной для дыхания. При этом наибольшей эффективностью отличаются электрофильтры, позволяющие убрать из воздуха самые мелкие частицы пыли и токсинов.
Какие формулы используют в расчетах
Основной параметр, который необходимо рассчитать в любой системе – сколько воздуха должно смениться в течение часа.
Для жилых квартир величина определяется соответственно жилой площади: V=2xSxH, где S – площадь жилой комнаты, 2 – коэффициент кратности обмена воздушной массы за 1 час, Н – высота комнаты.
Для рабочих помещений расчет производят исходя из численности персонала: V=Nx35, где N – численность людей, одновременно находящихся в помещении.
В расчете мощности вентиляционной станции применяют формулу: P=ΔT * V * Сv/1000, где V – объем воздушной массы, расходуемой за час, Сv – теплоемкость воздушной массы, ΔT – разница температур воздушной массы на концах трубопровода. Принятая величина теплоемкости составляет 0,336 Вт * ч/м³ * °С.
Другим важным показателем является площадь сечения воздуховода, измеряемая в квадратных сантиметрах. Выделяют 2 типа сечения: квадратное и округлое. Рассчитав площадь сечения, возможно определить ширину и высоту прямоугольной трубы либо диаметр округлого.
Принудительный или механический воздухообмен
В отличие от естественного движения воздушных масс, принудительная вентиляция в частном доме более эффективно перераспределяет потоки свежести в помещении. Для этой цели используются устройства, нагнетающие воздух: разного рода вентиляторы, компрессоры и насосы.
Принудительный воздухообмен подразделяется на несколько подвидов:
- приточный – организует механическую подачу кислорода снаружи;
- вытяжной – устраняет отработанные воздушные массы с помощью вытяжных устройств;
- приточно-вытяжной – обеспечивает работу системы в обоих направлениях.

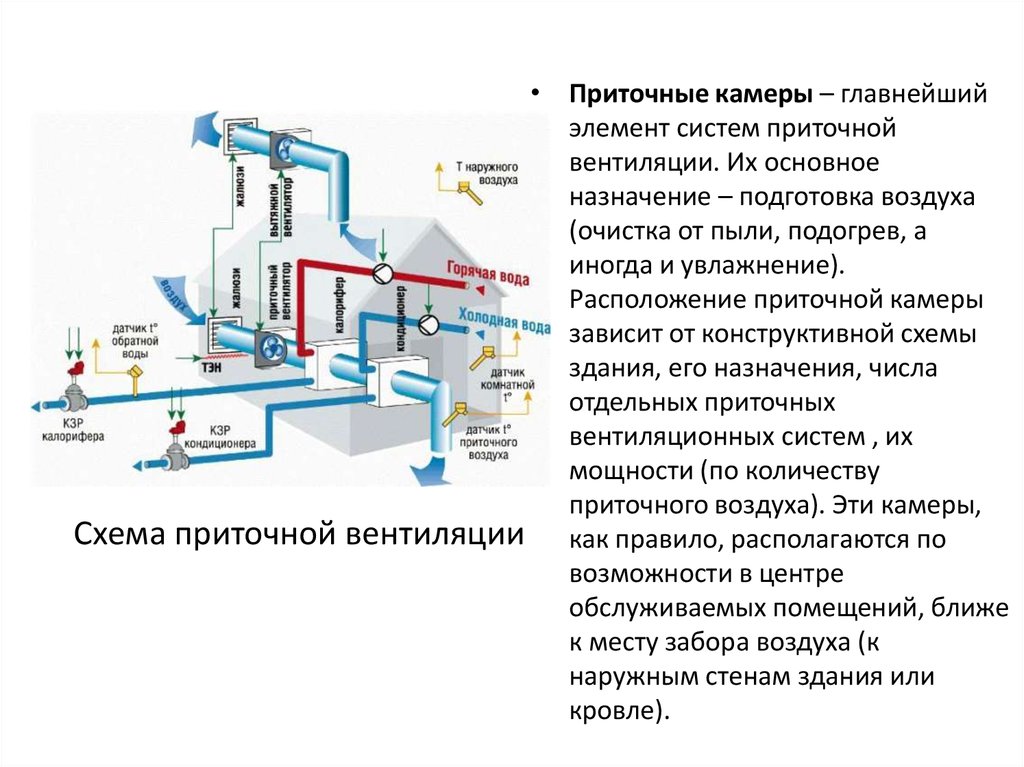

Приточная система
Приточная система должна осуществлять доступ кислорода в здание. Она включает в себя:
- воздухоприемное оборудование;
- устройство для нагрева или охлаждения воздушных потоков;
- систему фильтров для задержки частиц пыли;
- вентиляторов или насосов, качающих воздух;
- приспособлений подавления лишнего шума.
Воздух попадает в вентканал при помощи нагнетательного устройства, проходит через группу фильтров, нагревается или охлаждается и попадает в здание
Приточные комплексы могут иметь воздуховоды – трубы, по которым воздушный поток попадает в комнату или функционировать без каналов, проникая в комнаты через вентотверстия. Устройство приточных комплексов тоже бывает различным: они могут включать в себя набор агрегатов или один компактный моноблок.

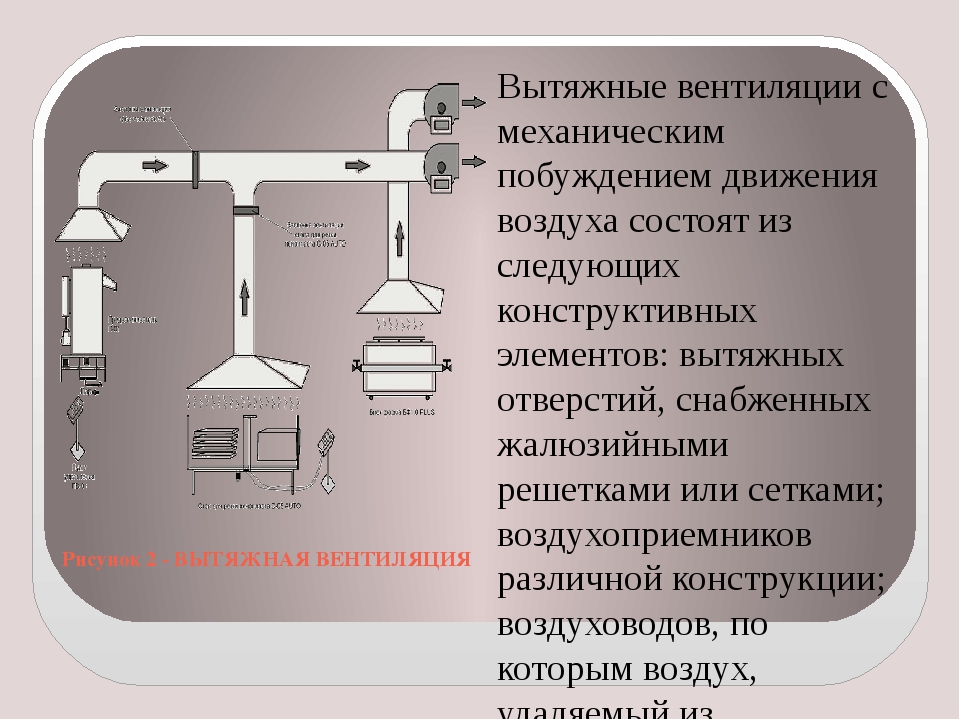

Вытяжная система
Вытяжная вентиляция в частных домах может работать естественным образом, через вентиляционные каналы, или с помощью механической подачи. По локализации вытяжные установки делятся на местные, то есть работающие в одном конкретном помещении, например, кухне, и общеобменные, работающие на все здание.
В любом случае, вытяжная система не может работать без притока кислорода снаружи. приток может осуществляться через форточки, двери или приточные клапаны.
Все типы вытяжных конструкций являются канальными, так как нуждаются в воздуховодах
Приточно-вытяжная вентиляция и ее особенности
Такое конструктивное решение предполагает одновременную подачу и вывод воздуха с помощью нагнетательных устройств. Это самый энергозатратный тип воздухообмена. Кроме того, тепло помещения частично утрачивается из-за постоянного обновления атмосферы. Чтобы сохранить комфортную температуру, в приточно-вытяжной системе используются рекуператоры тепла.
Рекуператоры – устройства, основным назначением которых является прогрев входящих поток за счет тепла исходящих. При этом смешивания воздушных масс не происходит и в здание проникает только чистый воздух.
Такие теплообменные установки значительно снижают затраты на эксплуатацию помещений
Статья по теме:
Как работает естественная вентиляция: принципы работы
Принцип работы любой вентиляции заключается в постепенном замещении отработанного воздуха свежим. Если вентиляция выполняется естественным способом, то воздух свободно циркулирует снаружи помещения вовнутрь. Как правило, при строительстве дома возникает целесообразность максимального снижения тепловых потерь, это означает что дом становится практически непроницаемым – в свою очередь это препятствует циркуляции воздуха.
Приток воздуха
При естественной вентиляции вытяжка осуществляется из санузлов, ванных комнат и кухни. Приток происходит чеерз окна в помещениях.
В таком случае воздух извне может попасть только через
- Дверные отверстия.
- Дверные проемы от пола.
- Оконные отверстия.
- Нетехнологические проемы по контуру окон.
- Форточки и фрамуги.
Вытяжка и удаление воздуха
Выход воздуха из помещения осуществляется через вентиляционные каналы. В настоящее время при обустройстве квартир и домов используются полностью непроницаемые пластиковые стеклопакеты. Это в серьезной мере нарушает циркуляцию потоков и создает прецедент для обеспечения помещений приточно-вытяжной системой с механическим доукомплектованием.
Если описывать принцип действия естественной вентиляции с физической точки зрения, то следует обосновать все объяснение специфическим явлением конвекции. Допустим в комнате небольшой площади находятся три человека, и работает масляный радиатор отопления. Оба эти факта приведут к неизбежному нагреву воздушной массы в помещении.
Нагрев согласно закону о Броуновском движении приводит молекулы в движение, а теплота заставляет вощдушные массы подниматься к зоне у потолка. Если в этот момент открыть окна, то холодный воздух начнется всасываться в помещение, занимая зону разряжения – ту площадь у полов комнаты, откуда поднялся теплый воздух. А избыток подтолкнет отработанные массы к вентиляции. Таким образом происходит постоянная смена воздушных масс при их движении.
Влияние на влажность
Иногда людей интересует, влияет ли функционирование естественной вентиляции на влажность воздуха в помещении и нужно ли его увлажнять зимой. Ответ — да, влияет, и воздух увлажнять нужно.
Свежий уличный воздух содержит мало влаги зимой. Попадая в комнату, он нагревается, и его относительная влажность падает. За счет влаговыделений человека и открытых поверхностей воды, воздух постепенно увлажняется. Так как влажный воздух легчу сухого, то он поднимается вверх и удаляется и помещения в первую очередь. В комнате остается более сухой воздух.
Таким образом, естественная вентиляция зимой, по сути, спосоствует снижению влажности в помещении, и для комфортного пребывания в комнате рекомендуется установить увлажнитель.
Очистка воздуха
Уровень очистки является очень важным фактором, который также следует продумать при обустройстве вентиляционных систем.
Мы не станем отделять процесс рекуперации от очистки и укажем, что большинство рекуператоров оснащаются фильтрующими элементами с разными опциями:
- Отделение крупных частиц – фильтры грубой очистки с показателем G2-G4.
- Отделение мелких и мелкодисперсных частиц – фильтры тонкой очистки с показателем F5-F7.
- Фильтры высокой очистки с показателем Н10—Н14.
Фильтры очистки золей и жидкостных взвесей с показателями U15—U17.
Важно! Есть также НЕРА-фильтры для тончайшей очистки, они используются в операционных медучреждений, могут быть смонтированы в вентсистемах квартир и частных домов, но это не рентабельно.
Класс фильтра напрямую влияет на цену, чем более тонкая фильтрация осуществляется, тем дороже устройство.
Кондиционирование производственных помещений

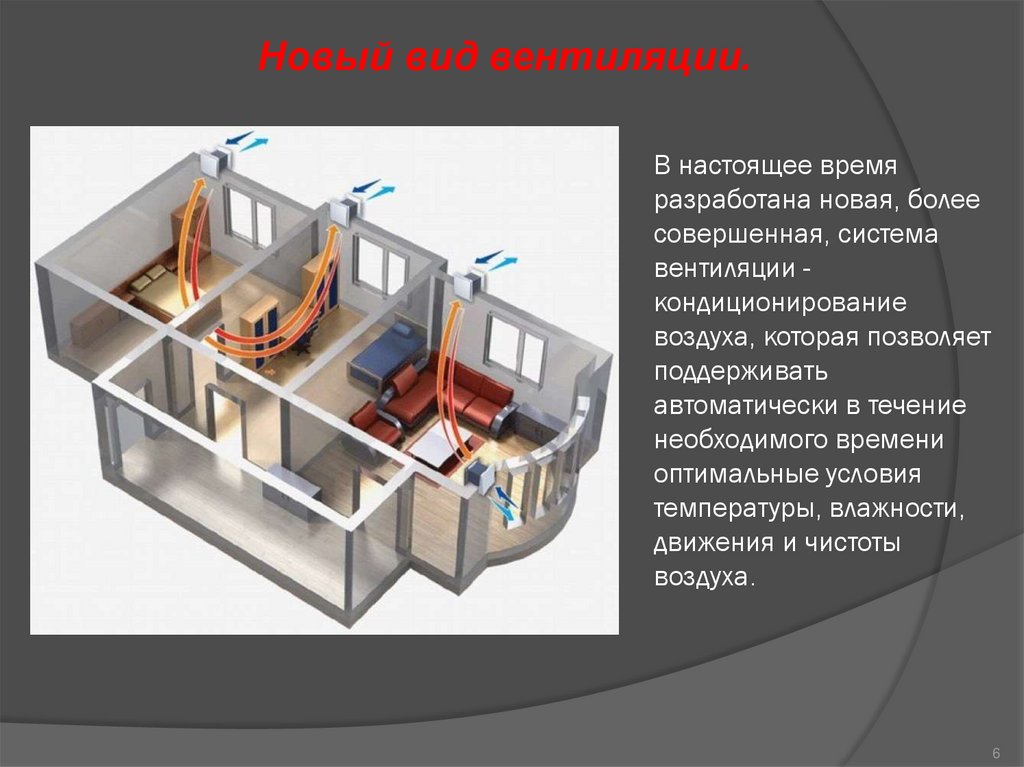

В этом случае на производстве устанавливаются мощные системы, которые настраиваются специально для созданий благоприятного микроклимата. В настройках устанавливаются соответствующие параметры температуры воздуха, влажности и циркуляции внутри помещения. В трудных условиях труда с материалами повышенной загрязненности или опасности к установкам выдвигаются дополнительные требования, поскольку они должны обеспечить дополнительную ионизацию воздуха и очистку от бактерий.
На производстве кондиционирование используют в основном либо для поддержания необходимой влажности (когда например, работы осуществляются на прецизионном оборудовании), либо для обеспечения определенных санитарных условий. Как правило, такие возможности доступны только системам кондиционирования.
Системы вентиляции производственных помещений, основанные на кондиционировании воздуха, подразделяются на общие и местные. В системах общего типа установка устанавливается в специально выделенном для нее помещении, а приток и отток воздушных потоков осуществляется через воздуховодные каналы. При местном типе, установка для кондиционирования устанавливается непосредственно в цехе, и вентиляция осуществляется без воздуховодов.
Этот способ сегодня является наиболее дорогостоящим, как в установке, так и в обслуживании. Но этот самый оптимальный вариант при создании в производственных помещениях климата, требуемого нормами в гигиеническом отношении.
Как показывает статистика сегодня, на производствах, где помещения имеют высокий уровень теплогазовыделений, все больше предприятий стали устанавливать именно данные установки. Только мощное оборудование способно обеспечить те условия комфортной работы в сложной рабочей обстановке.
В настоящее время к вентиляции производственных помещений предъявляются особые требования: это и оборудование для вентиляции, вентиляционные каналы и шахты и эффективность работы систем.
Нужно ли ориентироваться на СНиП?
Во всех расчетах, которые мы проводили, использовались рекомендации СНиП и МГСН. Эта нормативная документация позволяет определить минимально допустимую производительность вентиляции, обеспечивающую комфортное пребывание людей в помещении. Другими словами требования СНиП направлены в первую очередь на минимизацию стоимости системы вентиляции и затрат на ее эксплуатацию, что актуально при проектировании вентсистем для административных и общественных зданий.
В квартирах и коттеджах ситуация иная, ведь вы проектируете вентиляцию для себя, а не для усредненного жителя и вас никто не заставляет придерживаться рекомендаций СНиП. По этой причине производительность системы может быть как выше расчетного значения (для большего комфорта), так и ниже (для уменьшения энергопотребления и стоимости системы). К тому же субъективное ощущение комфорта у всех разное: кому-то достаточно 30–40 м³/ч на человека, а для кого-то будет мало и 60 м³/ч.
Однако если вы не знаете, какой воздухообмен вам нужен для комфортного самочувствия, лучше придерживаться рекомендаций СНиП. Поскольку современные приточные установки позволяют регулировать производительность с пульта управления, вы сможете найти компромисс между комфортом и экономией уже в процессе эксплуатации системы вентиляции.
Материал взят с сайта: https://www.rfclimat.ru/htm/vent_ft.htm
По первому требованию будет удален в течении 24х часов.
