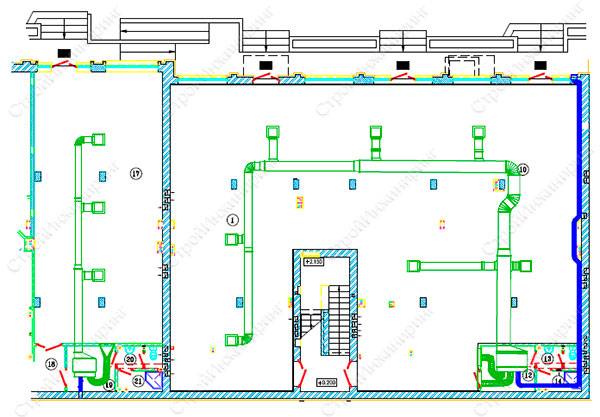

Проектирование вентиляции торговых комплексов: центров, залов, помещений

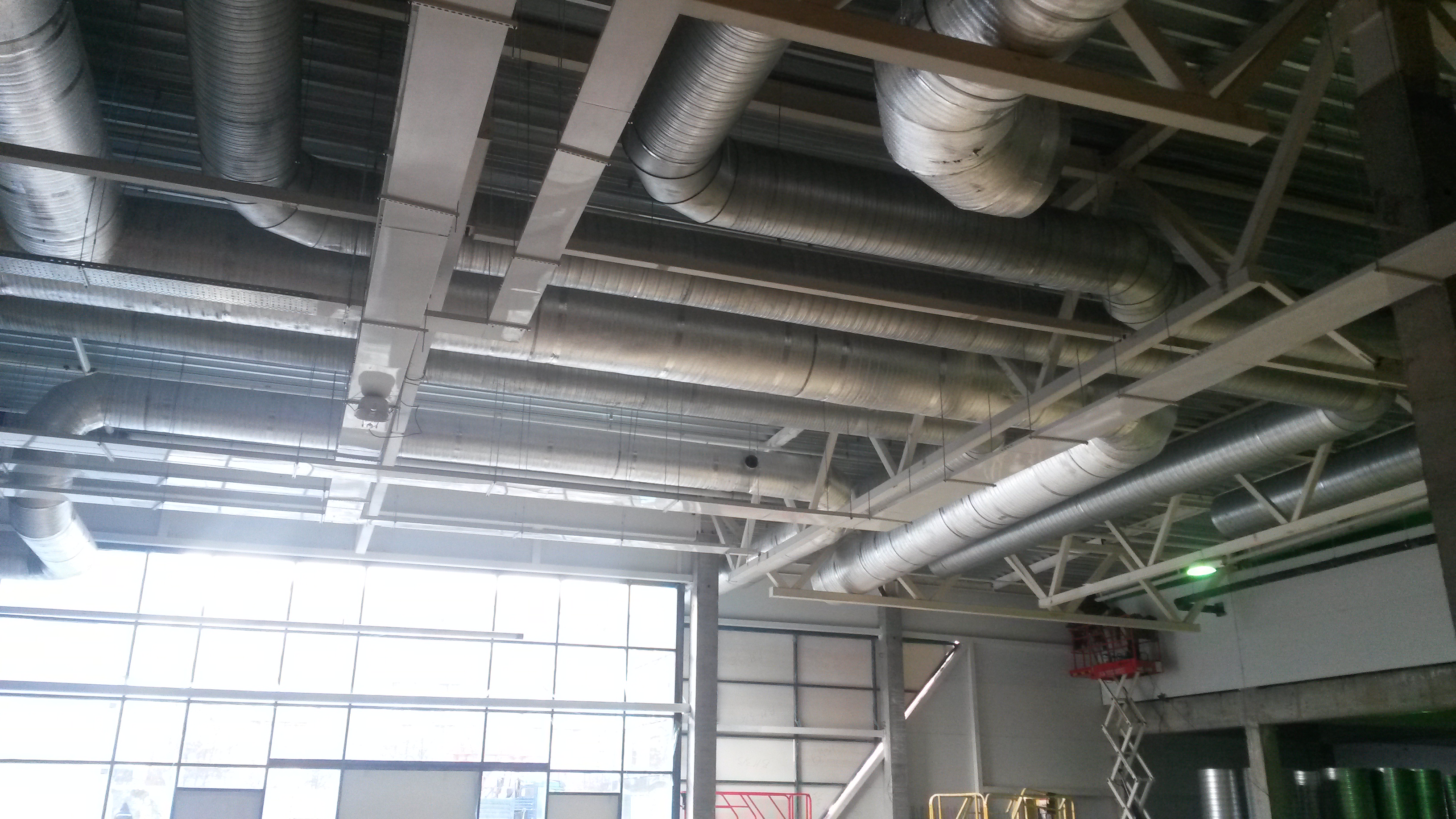

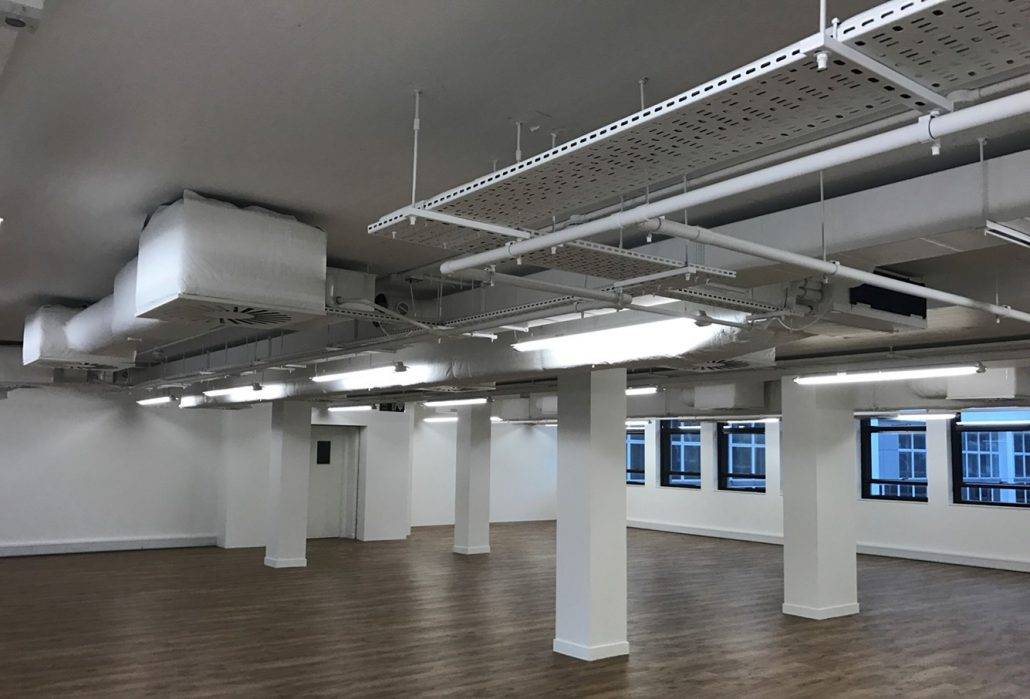

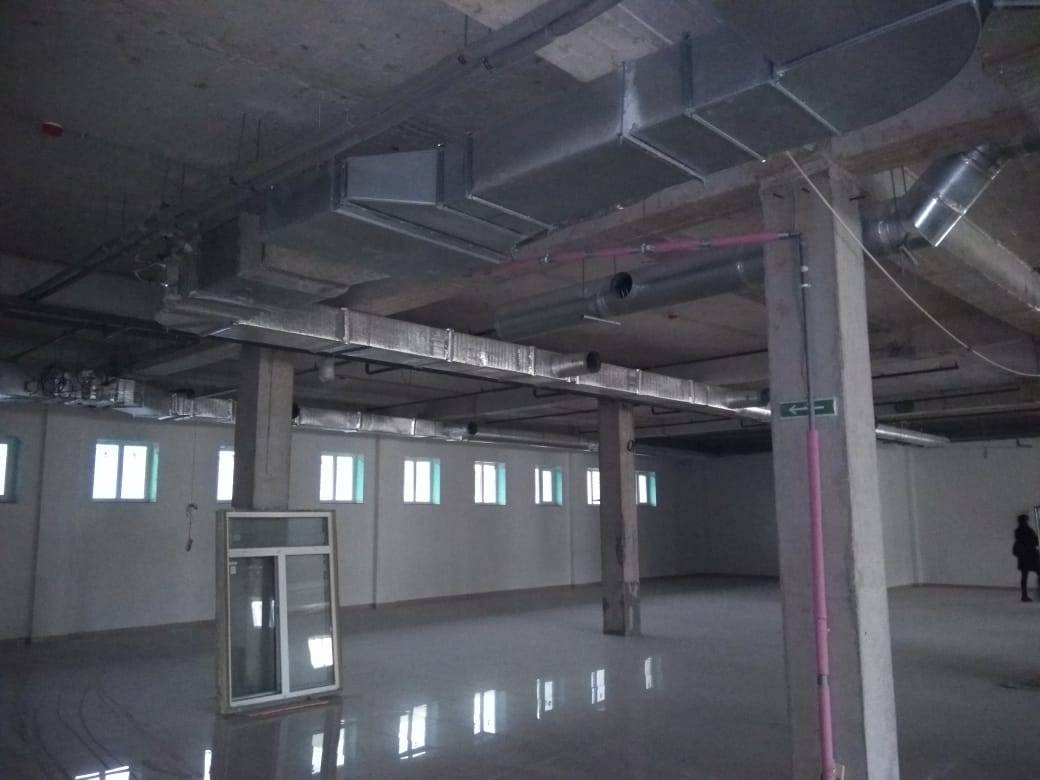

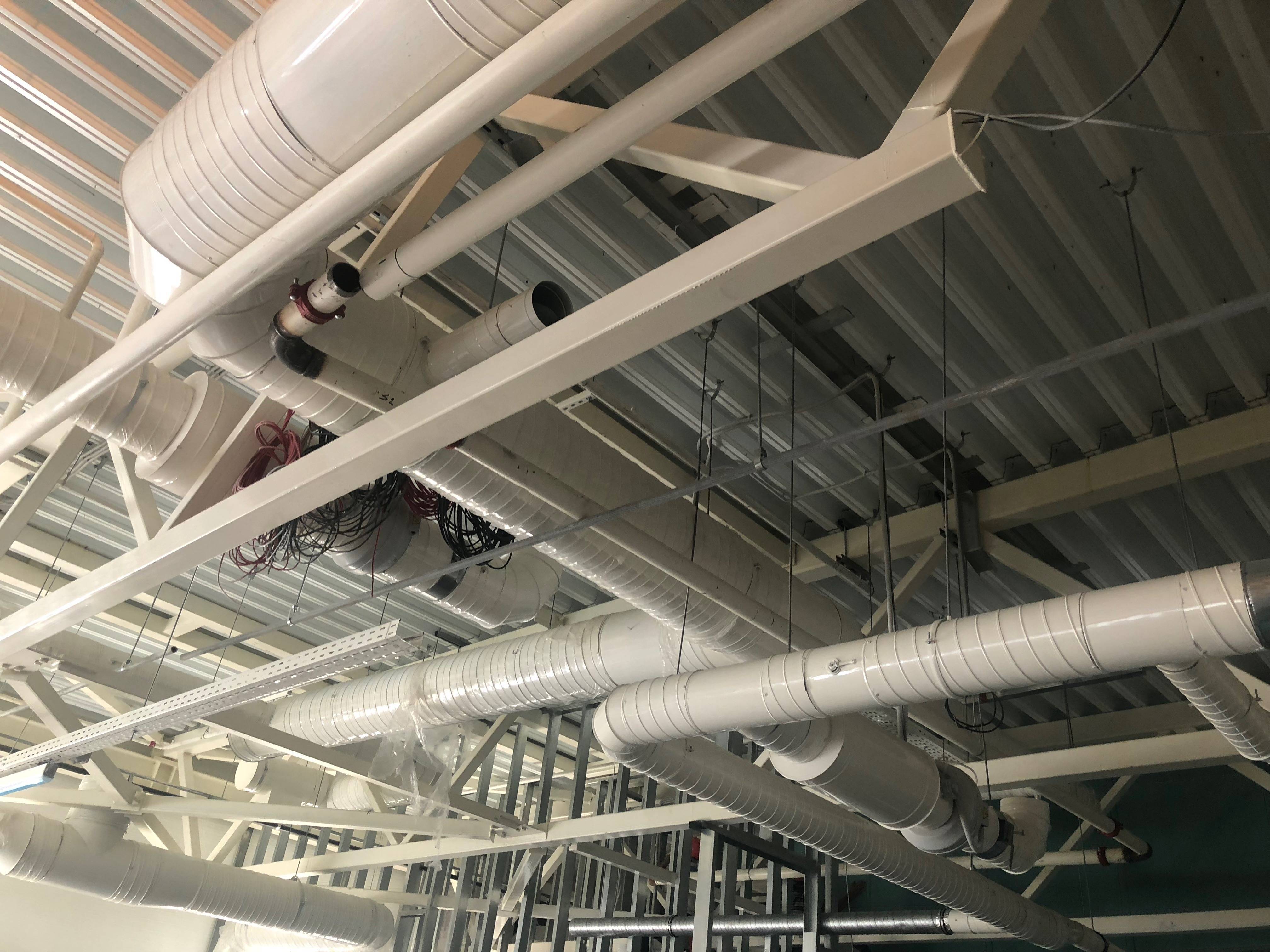

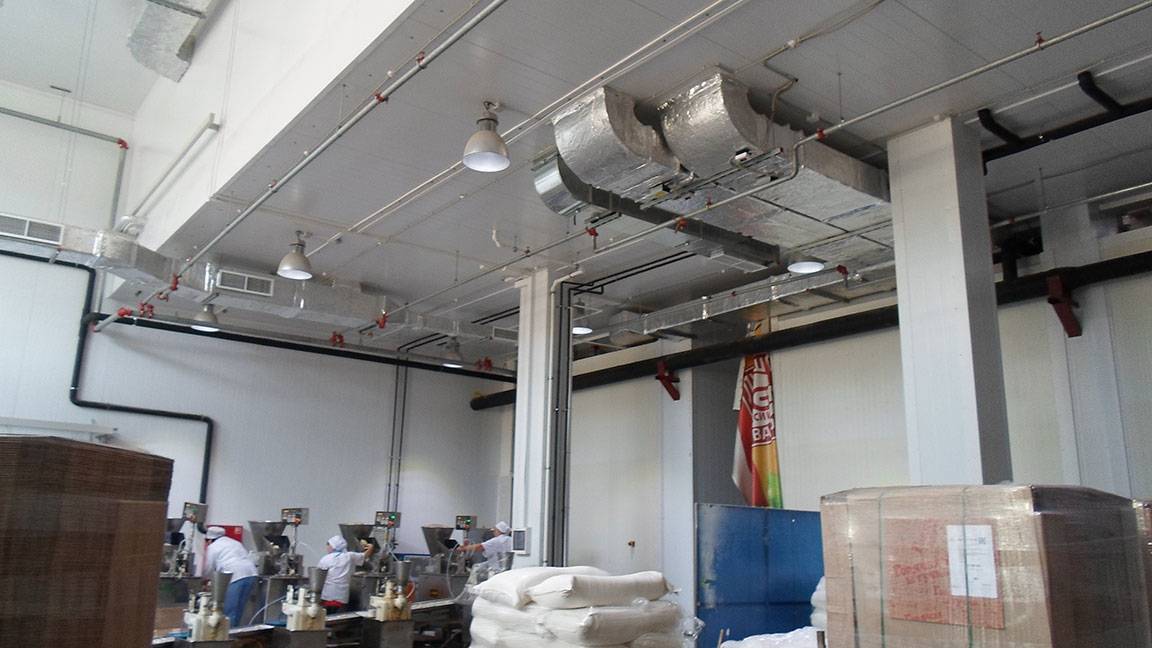

Требования к воздуховодам

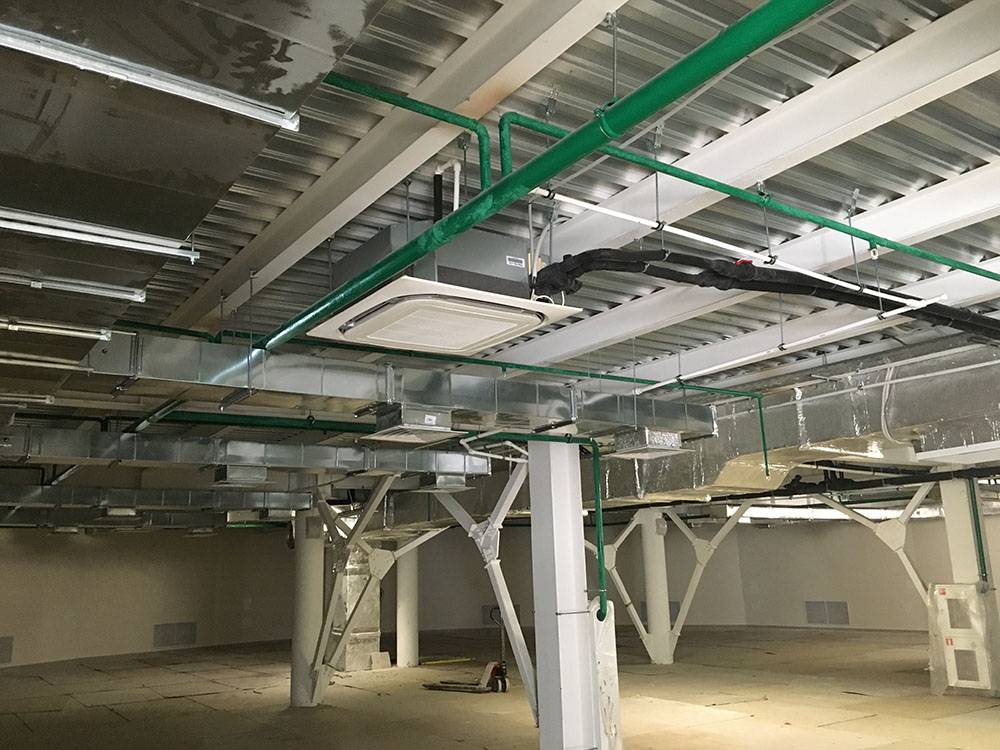

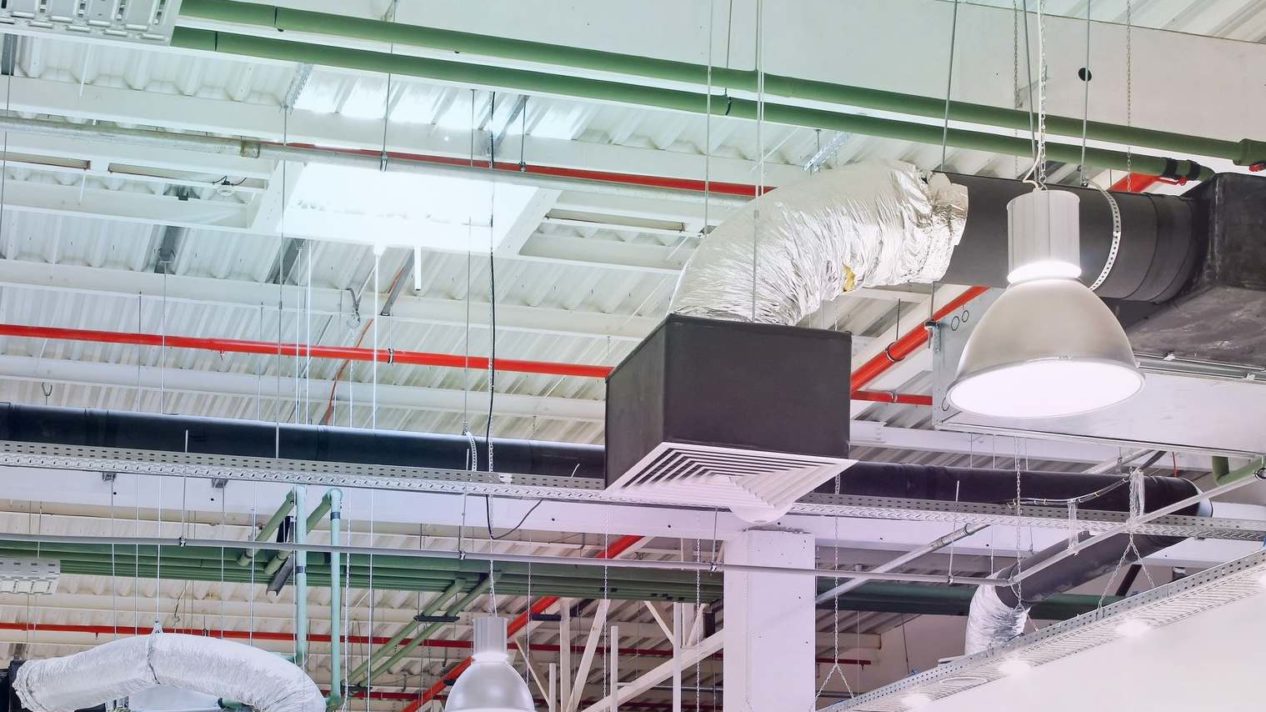

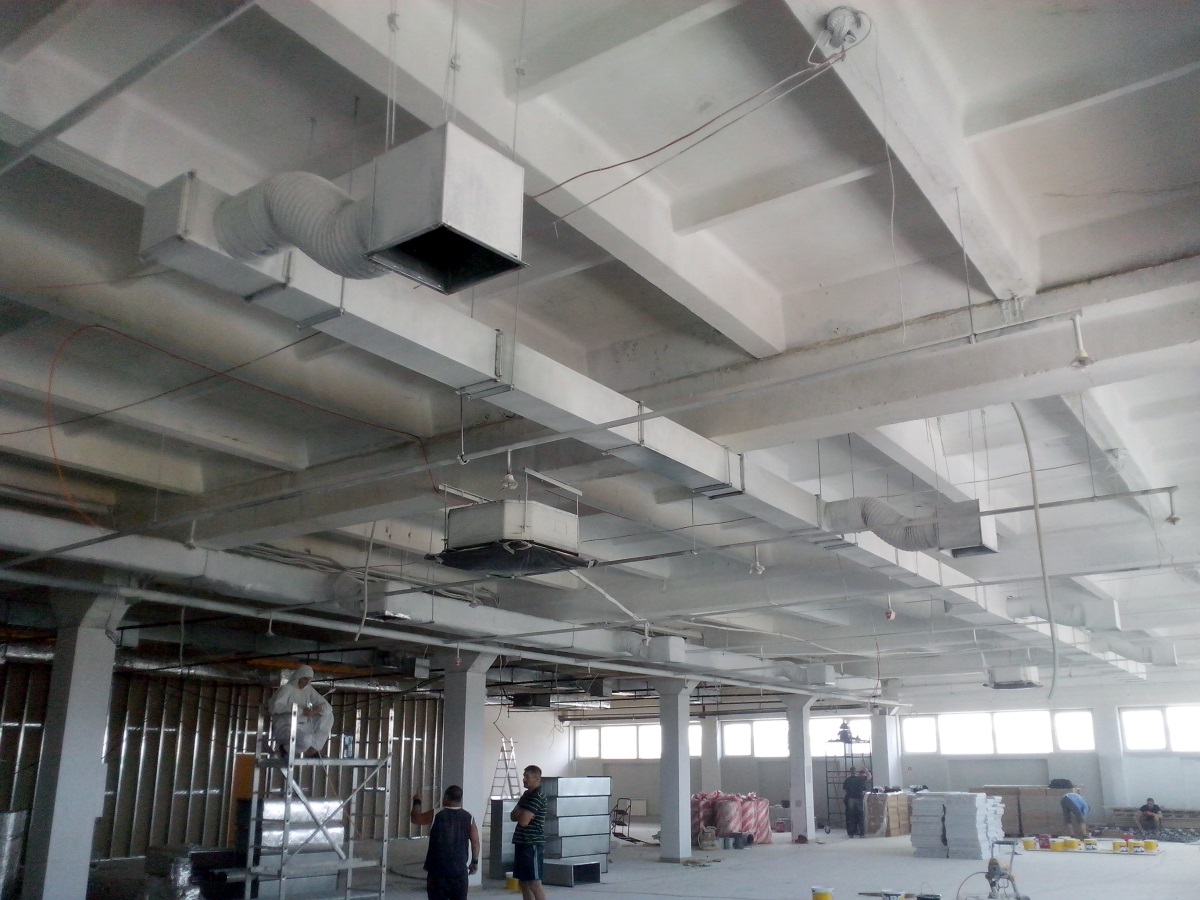

Магистральные воздуховоды систем кондиционирования воздуха, приточно-вытяжной вентиляции и магистральные тепло-холодопроводы и дренажные трубопроводы фан-койл прокладываются за подшивными потолками обслуживаемых помещений, коридоров, холлов и в коммуникационных шахтах. Воздуховоды к воздухораспределителям и вытяжные воздуховоды в помещениях рекомендуется выполнять из гибких воздуховодов и прокладывать за подшивными потолками обслуживаемых помещений, там же устанавливаются вентиляторные теплообменники (фан-койл) и прокладываются трубопроводы тепло-холодоснабжения и дренажные линии, подсоединяемые к фан-койл.

Воздуховоды систем кондиционирования воздуха, приточной и вытяжной вентиляции в пределах обслуживаемого этажа необходимо предусматривать класса «П» из оцинкованной стали (ГОСТ 14918-80), толщина по приложению 21 СНиП 2.04.05-91*. Для изолированных воздуховодов и воздуховодов с огнестойким покрытием толщина не менее 0,8 мм. За пределами обслуживаемого этажа (в пределах одного пожарного отсека) – из черной тонколистовой стали (ГОСТ 19903-74) на сварке сплошным швом и с огнестойким покрытием – предел огнестойкости Ei60 (по СНиП 2.04.05-91* и МГСН 4.04-94*).

Транзитные участки воздуховодов систем кондиционирования и вентиляции за пределами обслуживаемого этажа в пределах одного пожарного отсека возможно выполнять из оцинкованной стали, класса «П», с изоляцией теплоогнезащитным покрытием или матами на основе минеральной ваты «Rockwool» с пределом огнестойкости Ei 60 или прокладывать их в коммуникационных шахтах с нормируемым пределом огнестойкости, отдельных для каждого пожарного отсека.

Воздуховоды систем противодымной защиты от клапанов до шахт предусматриваются из черной тонколистовой стали d=1,4 мм на сварке сплошным швом и огнестойким покрытием, предел огнестойкости Ei60, шахты дымоудаления с пределом огнестойкости Ei150. Воздуховоды из черной тонколистовой стали окрашиваются при изготовлении грунтом ГФ-021 изнутри и снаружи; после монтажа воздуховоды, не имеющие изоляции, окрашиваются эмалью ПФ-115. Проходы воздуховодов через конструкции в зонах между противопожарными отсеками и через противопожарные стены оснащаются противопожарными клапанами в соответствии с нормативными требованиями и нормируемым пределом огнестойкости.

Особенности проектирования

Прежде чем начать строительство здания, где будет организован супермаркет, первым делается проектирование вентиляции. Если просто заниматься проектированием во время строительства, возможно появление сложностей при стыковке с другими важными инженерными коммуникациями.

Вентиляция торгового центра должна неукоснительно выполнять одного важное правило. На одного покупателя должен приходиться воздухооборот более 20 куб

метров, а на рабочего зала более 60 куб. метров.

Для каждого магазина разработаны стандартные нормы площади. К примеру, если торговый объект реализует спортивные товары, согласно законодательству должно выделяться 3,5 кв. м. одному человеку. При торговле продуктами питания на человека уже приходится только 2.5 м. кв.

Основываясь на таких цифрах, можно выполнить расчет воздухообмена, соответствующий имеющимся площадям.

Когда в центре торгуют одновременно пищевыми и непродовольственными товарами, такие отделы необходимо располагать отдельно, Для них делается отдельная система кондиционирования.

Такие высокие требования, предъявляемые к работе вентиляции супермаркетов, связаны с многочисленными холодильниками, которые при работе выделяют много тепла.

Очень важно, когда создается проект, учитывать людской фактор. Продавцам и обслуживающему персоналу приходится долгое время находиться в искусственном микроклимате, поэтому должен неукоснительно соблюдаться температурный режим

В случае неправильной циркуляции воздуха возможно появление простудных заболеваний персонала.

Расчет вентиляции в магазине и аптеки в Екатеринбурге

Требуется проект вентиляции торгового зала в магазине или аптеке в Екатеринбурге? Интересует цена готовых решений? Нужен индивидуальный расчет? Студия Инженерного Проектирования предлагает полный комплекс услуг по созданию оригинального проекта вентиляции торгового зала продуктового магазина, расчет приточно вытяжных систем для аптек и продовольственных точек. Проект включает:

• разработку общих схем: основные параметры и характеристики оборудования;
• расчет параметров воздухообмена и теплопритоков;
• технико-экономическое обоснование;
• схемы и чертежи;
• спецификацию оборудования;
• аэродинамический расчет выделений углекислого газа и других вредных газов, влаго- и теплопоступлений в помещения.

Оборудование по вентиляции для торговых помещений

• Вентиляция Systemair
  • Приточные установки
  • Приточно-вытяжные установки с рекуперацией тепла
• Вентиляция Ostberg
  • Приточные установки
  • Приточно-вытяжные установки с рекуператором
  • Приточно-вытяжные установки с роторным рекуператором
• Вентиляция Swegon
  • Серия Gold RX
  • Серия Gold PX
  • Серия Gold CX
• Вентиляция Wolf

Группа компаний «ЕвроХолод» готова реализовать комплексные решения по устройству внутренних инженерных систем и сетей зданий. Мы предоставляем гарантию на купленную у нас технику и все монтажные работы!

Наши менеджеры Вас по любым вопросам:

Ждем Вашего звонка по телефону: +7(495) 745-01-41

О компании , Отзывы , Наши объекты , Контакты

• Вентиляция
• Какой у Вас объект?
• Вентиляция магазина одежды
• Вентиляция продуктового магазина
• Вентиляция магазина, супермаркета
• Нормы воздухообмена торговых помещений

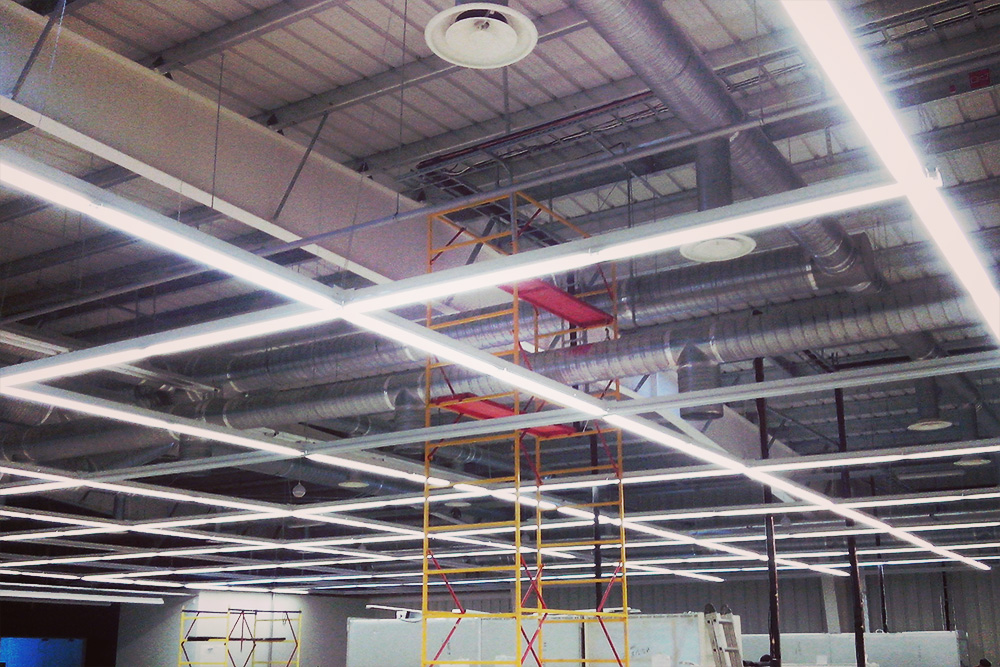

Системы вентиляции для торгового центра

Поскольку главными задачами вентиляционной системы в торговом центре являются подача, передвижение, перемешивание, очищение, подогрев и охлаждение наружного воздуха — все системы можно классифицировать по нескольким направлениям:

• Небольшой ТЦ, площадью не превышающий 400 м2, может быть оснащен недорогой и простой вентиляцией приточно-вытяжного типа. Система кондиционирования воздуха монтируется отдельно.

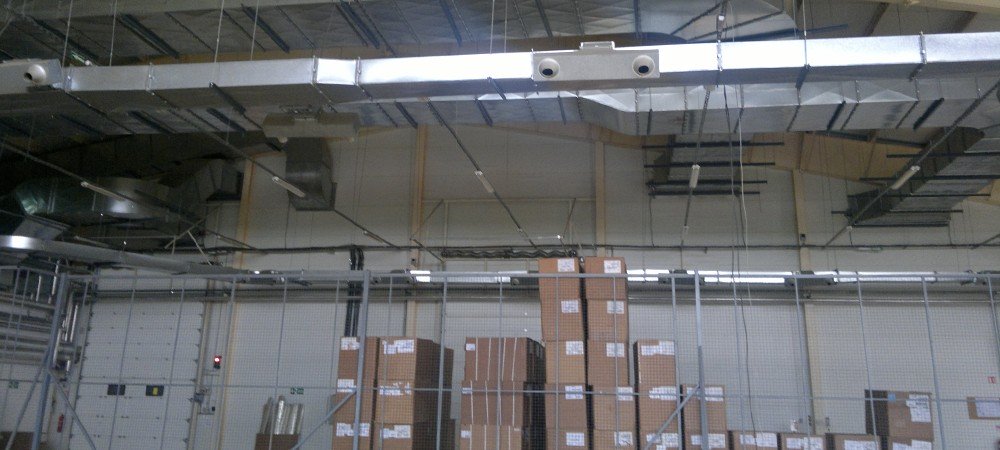

• Помещения складского типа могут оснащаться вытяжками, которые способствуют естественному перемещению воздушных потоков внутри. Система принудительной вентиляции в торговом центре должна содержать в своей конструкции специальные противопожарные перегородки, препятствующие распространению огня в помещении ТЦ в случае пожарной ситуации.
• Популярным решением во многих ТЦ является так называемый «руфтоп» — моноблочная система вентиляции, которую устанавливают непосредственно на крыше здания. Система выполняет ряд операций – охлаждение или нагрев, а также подача чистого кислорода внутрь здания. Руфтоп обладает рядом преимуществ — бесшумная работа, экономичное потребление энергоресурсов и довольно простой монтаж и конфигурация оборудования.

Также в помещениях торговых центров используется вентиляционное оборудование, в котором нагрев приточного наружного воздуха осуществляется в собственных калориферах.

Калориферы могут быть как электрическими (большая нагрузка на систему электроснабжения), так и водяными (от существующих, либо от монтируемых ИТП, котельных).

В любом случае, в общем балансе расходов на отопление и вентиляцию нагрузка на калориферы системы вентиляции может достигать 60%.

Охлаждение наружного воздуха осуществляется с помощью воды (вода для кондиционирования подготавливается в отдельных агрегатах — чиллерах), либо с помощью фреоновых охладителей.

Самым эффективным вариантом для объектов с большой площадью является установка ряда систем вентиляции умеренной производительности. Устанавливаются они равномерно по всему периметру ТЦ.

Конструкции кондиционирования и вентиляции в помещениях общего пользования требует серьезного и грамотного подхода на всех этапах реализации. Анализ и разработка таких инженерных систем для магазинов должны производиться только профессионалами по строгим правилам, прописанным в соответствующих нормативах.

Наша компания занимается проектированием и установкой различных систем вентиляции для торговых центров и других типов помещений. Посмотрите описание выполненных работ в нашем портфолио.

Проектирование

Проектирование системы вентиляции ТЦ осуществляется с учётом требований нормативной документации и СНиП.

• Если в здании торгового центра размещается несколько магазинов, то для каждого из них проектируется отдельная ветка системы вентиляции;
• В магазинах с площадью до 400 квадратных метров допускается использование системы вентиляции с естественным побуждением;
• Для торговых центров площадью более 3500 квадратных метров в систему вентиляции обязательно должна быть включена система кондиционирования;
• Приблизительное количество людей находящихся в магазинах можно определить по площади помещений исходя из требований, согласно которым на одного человека должно приходиться 5-6 квадратных метров пространства;
• Нормы подачи воздуха рассчитываются исходя из требований — на одного посетителя должно приходиться 20 куб.метров, а на одного сотрудника 60 куб.метров воздуха;
• В случае если остекление торговых залов ориентировано на юг, восток или юго-восток, допускается использование комнатных или оконных кондиционеров;
• В магазинах разрешается использовать рециркуляцию воздуха, за исключением торговых площадей на которых продаются химические, синтетические или пахучие вещества, а также горючие жидкости;
• Систему вентиляции магазина пристроенного к основному зданию запрещено объединять с системой вентиляции этого здания;
• Как правило, в кладовых организуется естественная вентиляция с самостоятельными каналами;

На этапе проектирования вентиляции в торговом центре важно не забывать о том, что для нижних этажей центра нужно учитывать большую плотность посетителей, так как верхние этажи посещаются покупателями реже, чем нижние. Зачастую для привлечения посетителей на верхние этажи на них размещают кафе и рестораны

Этот фактор важно учитывать при расчёте вентиляции.

Для проектирования вентиляции ТЦ необходимы следующие данные:

• Количество размещаемого в здании оборудования;
• Тип, мощность и количество ламп освещения;
• Технические условия для подключения к системам тепло и электроснабжения;
• Тип используемых в здании нагревателей воздуха;
• Количество сотрудников и посетителей;
• Ориентация здания магазина;
• Какие в конструкции здания используются окна и их количество;
• Места, которые предполагается использовать для размещения вентиляционного оборудования, забора свежего и выброса отработанного воздуха;
• Можно ли использовать кровлю для размещения элементов системы вентиляции;
• Противопожарные требования.

Способы вентиляции магазина

Магазины должны оснащаться механической системой кондиционирования или вентиляцией. Приточный воздух, поступающий через вентиляцию, должен в полном количестве удаляться вытяжкой.

В магазинах, преимущественно, устанавливается приточная и вытяжная вентиляции, или же блоки централизованной приточно-вытяжной системы. Конструкции данного типа на порядок дешевле, однако малоэффективны без вспомогательного оборудования, покупка которого приводит к дополнительным тратам.

Характер вентиляции определяется типом магазина и общей используемой площадью, а именно:

• небольшое помещение — приточно-вытяжная вентиляция с водяным или электрическим подогревом. В таком случае кондиционирование устанавливается отдельно. Свежий воздух поступает по наружным приточным решетам, проходя очистку и выходя в помещение через воздуховоды. Использованный воздух устраняется при помощи вытяжного оборудования;
• магазин площадью более 400 м² — конструкция приточно-вытяжного типа с рекуперацией тепла. Помогает значительно снизить затраты на электроэнергию, низкая вероятность поломки;
• магазины-склады — с целью обустройства эффективной системы вентиляции используются приточно-вытяжные конструкции высокой мощности. Механизмы такого типа требуют установки крышных кондиционеров и руфтопов;
• торговый центр — приточно-вытяжная система с дополнительной установкой чиллера — механизма для охлаждения воды, используемого также как теплоноситель в системах кондиционирования.

Достигается значительная экономия электроэнергии, при этом конструкция надежная, простая в установке и эксплуатации.

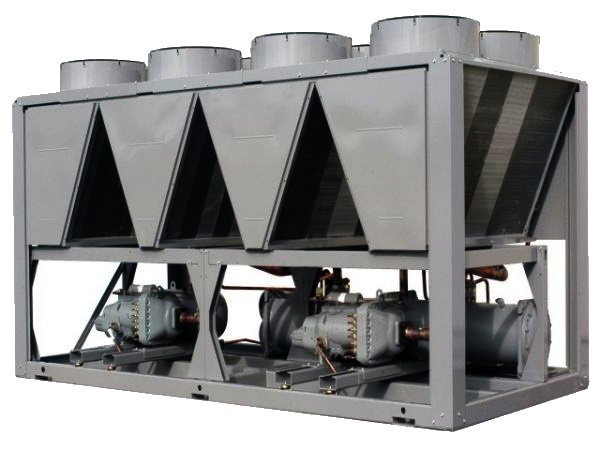

Чиллер для системы вентиляции магазина

Требования кратности воздухообмена в разных помещениях значительно разнятся. Учитывается проходимость торгового центра и количество задействованного персонала. Благодаря этим данным, можно примерно просчитать необходимый объем притока воздушных масс, а также требуемую мощность вентиляции магазина.

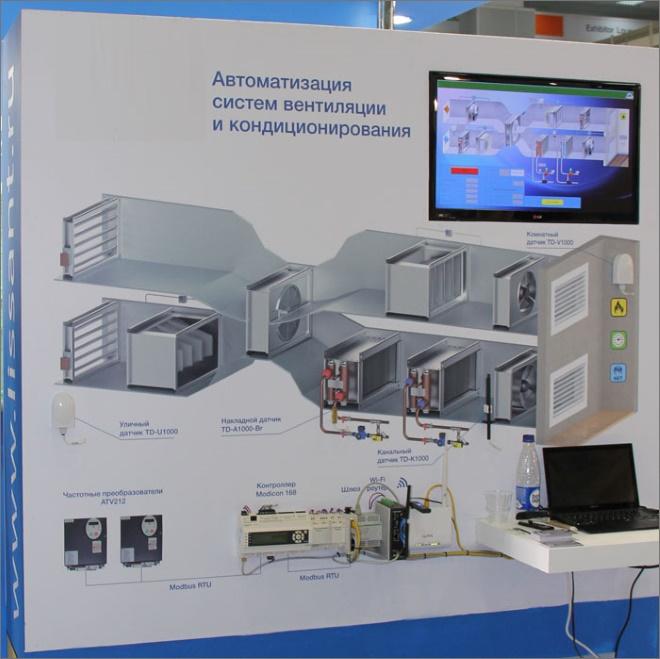

Управление в автоматическом режиме

Для того, чтобы централизованно контролировать систему вентиляции, производится дополнительная автоматизация. Составляющие помогают управлять всеми сопутствующими оборудованиями.

Благодаря этому, есть возможность регулировки объема и температуры приходящего воздушного потока, установки режима работы на заданный промежуток времени, контроля стадии загрязнения фильтров.

На сегодняшний день востребована интеллектуальная автоматика, состоящая из датчиков и микроконтроллера. Такие датчики используются для анализирования содержимых СН и СО в воздухе, определения температуры и числа посетителей. Благодаря полученным сведениям, конструкция может рассчитать и задать мощность работы вентиляторов, а также секций по нагреву и охлаждению.

Зоны для обязательной вентиляции

При проектировании обязательно учитывать разделение не несколько зон:

• кухонное помещение;
• санитарные помещения;
• зал для посетителей;
• подсобные и складские помещения.

Для качественного проектирования следует учитывать следующие характеристики:

• количество посадочных мест;
• численность персонала;
• планировка обеденного зала ресторана;
• количество единиц техники, вырабатывающих тепло, и их технические характеристики;
• если есть зона для курения, то ориентировочное количество курильщиков в ней.

В заведениях, рассчитанных на количество мест менее 50, допускается проектирование и монтаж вентиляции в виде одной приточной системы и индивидуальные вытяжные системы для зала и кухни. В помещениях, рассчитанных на большее количество посетителей, нормативы предусматривают реализацию индивидуальных систем на каждую зону.

Регламент обязывает обеспечить подачу свежего воздуха для сотрудника кафе или ресторана в рамках 60 кубических метров в час, для посетителей – около 30 кубических метров в час. Не стоит забывать и о курильщиках. Если в заведении есть зал для курения, то в нем воздухообмен для одного человека должен составлять около 110-120 кубических метров в час.

Показатели норм воздухообмена:

Воздушный баланс – это организация перемещения воздушных потоков в требуемом направлении. В проекте системы должна стоять задача выброса загрязненного воздуха наружу без распространения в другие части здания. Обеспечение перемещения воздуха от зала ресторана в направлении кухни должно соблюдаться при положительном давлении в зале. В кухне ресторана при этом требуется наличие отрицательного давления.

Планировка обеденного зала ресторана влияет на организацию кондиционирования помещения. Крайне не рекомендуется подача холодного воздуха в места расположения столов с людьми. Приоритетно использование оборудования замаскированного типа.

Вентиляция в ресторане обладает отличительной особенностью: приток свежего воздуха в помещение зала должен превосходить объем воздуха, который удаляется из помещения при помощи вытяжек. В производственных помещениях, прежде всего в кухне, по причине наличия паров, нагретого воздуха и специфических запахов, существует необходимость преобладания оттока воздуха над притоком. Это исключит их попадание в помещение зала с посетителями.

Вентиляция в столовой, ресторане или кафе должна, в первую очередь, обеспечивать отличную циркуляцию воздуха на кухне, поскольку на пищеблоке расположено много плит, горячих поверхностей, фритюрниц и прочего производственного оборудования, которые выделяют большое количество тепла. Образуется пар и копоть, конденсат, капли масла. Для устранения этих загрязнений над рабочими поверхностями плит устанавливаются вытяжки повышенной мощности. Это вытяжные зонты. Принцип работы этих агрегатов довольно прост: нагретый загрязненный воздух поднимается вверх и захватывается зонтом, площадь рабочей поверхности которого должны быть немного больше рабочей поверхности (приблизительно на 15 сантиметров). Затем воздух проходит сквозь фильтры и далее направляется наружу по сети воздуховодов.

Функционирование вентиляции кухни ресторана обусловлено решением нескольких задач:

• устранение тепла от нагретых элементов кухонной техники;
• отведение паров, дыма;
• понижение влажности в кухне;
• удаление «неприятных» запахов.

Вентиляция в ресторане реализуется при помощи механических приточных, вытяжных и совместных приточно-вытяжных систем. Приточно-вытяжной тип установок, как показывает практика, является лучшим выбором, так как он работает тихо, имеет небольшие габариты.

Расчет вентиляции

Перечень профессий с отнесением их к группам производственных процессов утверждается министерствами и ведомствами по согласованию с Министерством здравоохранения и социального развития и комитетами профсоюзов. Для инвалидов с нарушением работы опорно-двигательного аппарата и для слепых следует предусматривать закрытые кабины. Душевые кабины со сквозным проходом предусматриваются при производственных процессах групп 1в, 3б, а также в случаях, установленных требованиями ведомственных нормативных документов.

При численности работающих на двух смежных этажах 30 чел. При численности работающих на трех этажах менее 10 чел. При наличии в числе работающих инвалидов с нарушением работы опорно-двигательного аппарата уборные следует размещать на каждом этаже независимо от численности работающих на этажах.

На предприятиях, где предусматривается возможность использования труда слепых, уборные для мужчин и женщин должны быть раздельными. Для реконструируемых зданий допускается не выполнять тамбур, за исключением случаев, когда уборная предназначена для посещения работающими инвалидами на кресле-коляске. При наличии в числе работающих инвалидов, пользующихся креслами-колясками, один из писсуаров в уборных должен размещаться на высоте не более 0,4 м от пола. В обоснованных случаях допускается использование городских прачечных при условии устройства в них специальных отделений технологических линий для обработки спецодежды.

Состав и площадь помещений прачечных, химической чистки, восстановления пропитки и обезвреживания спецодежды должны устанавливаться в технологической части проекта с учетом санитарных требований ее обработки.

Стены и перегородки указанных помещений выше отметки 2 м, а также потолки должны иметь водостойкое покрытие. Число рабочих мест следует принимать из расчета одно рабочее место по ремонту обуви и два рабочих места по ремонту одежды на чел. Таблица 3. Площадь помещений на 1 чел. Помещения централизованного склада спецодежды и средств индивидуальной защиты:.

Управление в автоматическом режиме

Для того, чтобы централизованно контролировать систему вентиляции, производится дополнительная автоматизация. Составляющие помогают управлять всеми сопутствующими оборудованиями.

Благодаря этому, есть возможность регулировки объема и температуры приходящего воздушного потока, установки режима работы на заданный промежуток времени, контроля стадии загрязнения фильтров.

На сегодняшний день востребована интеллектуальная автоматика, состоящая из датчиков и микроконтроллера. Такие датчики используются для анализирования содержимых СН и СО в воздухе, определения температуры и числа посетителей. Благодаря полученным сведениям, конструкция может рассчитать и задать мощность работы вентиляторов, а также секций по нагреву и охлаждению.

Проектировка вентиляционных систем

Любая установка вентиляции торгового зала и вспомогательных систем должна начинаться с разработки проекта при учете следующих данных:

1. план каждого этажа здания, со всеми функциональными зонами;
2. местоположение здания по отношению к сторонам света;
3. источники теплоносителя;
4. информацию о строительных материалах и вспомогательных элементах, используемых при возведении здания;
5. пример предполагаемой нагрузки на каждый этаж, режим и степень посещаемости.

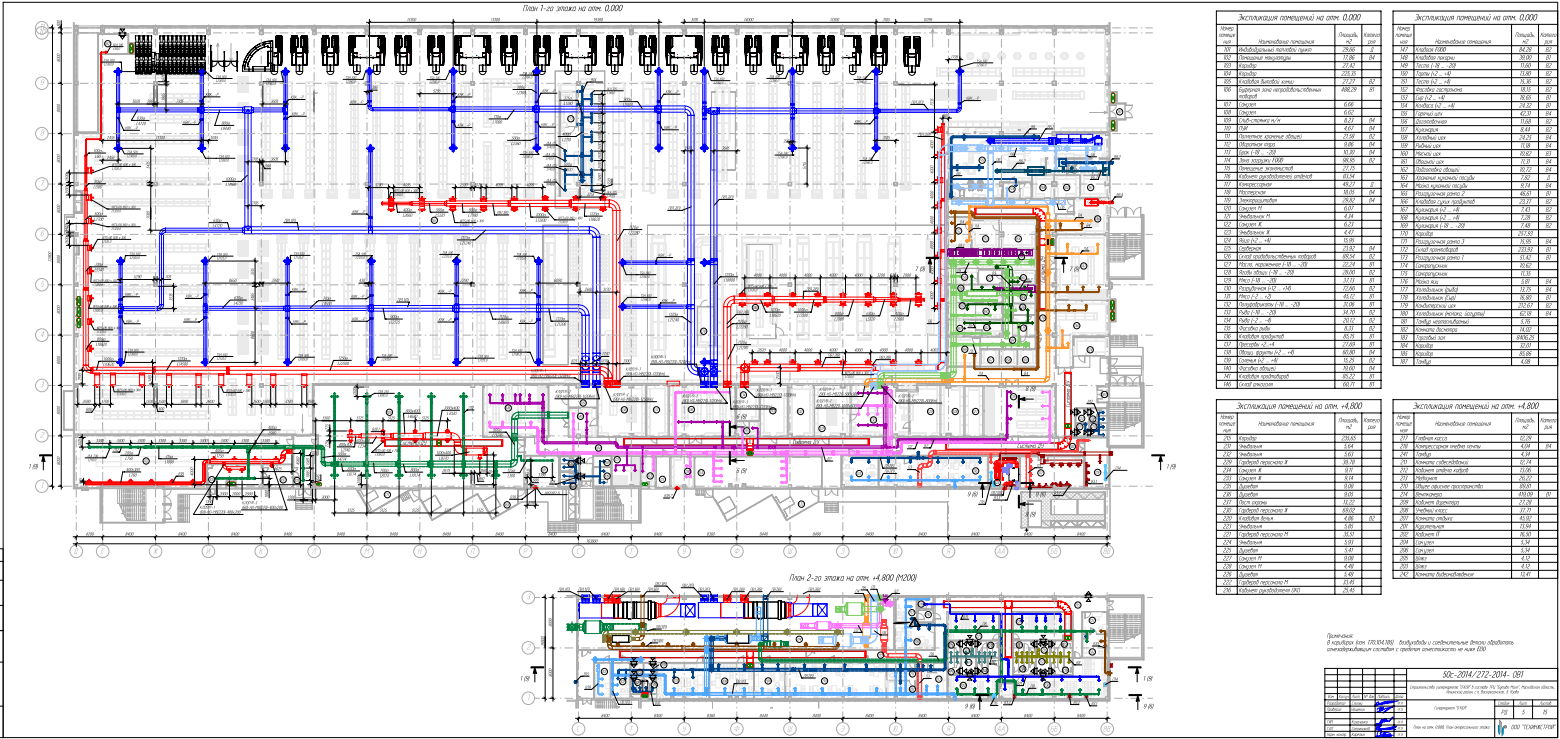

Проектирование оговаривается и утверждается сначала с архитектором, затем с дизайнером, при этом учитываются все нюансы и исключительные особенности постройки. На завершающем этапе проект содержит подробный план воздухопроводной системы, ее характеристика, перечень оборудования и требуемых работ по его установке. Это изначально поможет определить предполагаемую стоимость.

Вентиляция торгового центра, расположенного на 1-м этаже сооружения, проектируется с использованием автономного кондиционирования и вентиляции, не зависящего от системы вентиляции всего здания. Вычислив объем тепла, что исходит от потока посетителей, торговой техники и солнечного излучения, возможно сделать расчеты кратности воздухообмена в торговых залах магазина.

Формула расчета кратности воздухообмена в помещении

Задачи, решаемые при проектировании

Специалисты компании при проектировании вентиляции в помещениях загородного дома, коттеджа или любого другого объекта решают следующие основные задачи:

1. В первую очередь производится расчет воздухообмена по помещениям, в которых предусмотрена система вентиляции воздуха.
2. Второй задачей проектирования вентиляционной системы является проведение аэродинамического расчета, в результате которого определяются общий расход воздуха, подбираются размеры сечения воздуховодов по критериям подбора, и, исходя из этого, рассчитываются потери давления в системе воздуховодов.
3. Третьей задачей проектирования является проведение акустического расчета — расчет звукового давления на выходе из воздухораспределительного устройства.
4. На основании аэродинамических расчетов производится также детальный и окончательный подбор вентиляционного оборудования, определяются места размещения вентустановок и проведения трасс воздуховодов.

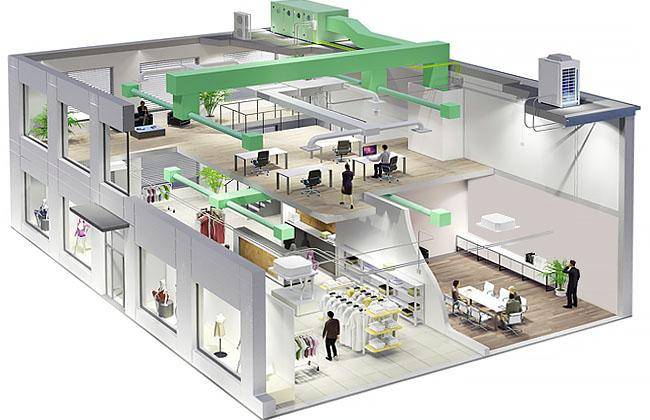

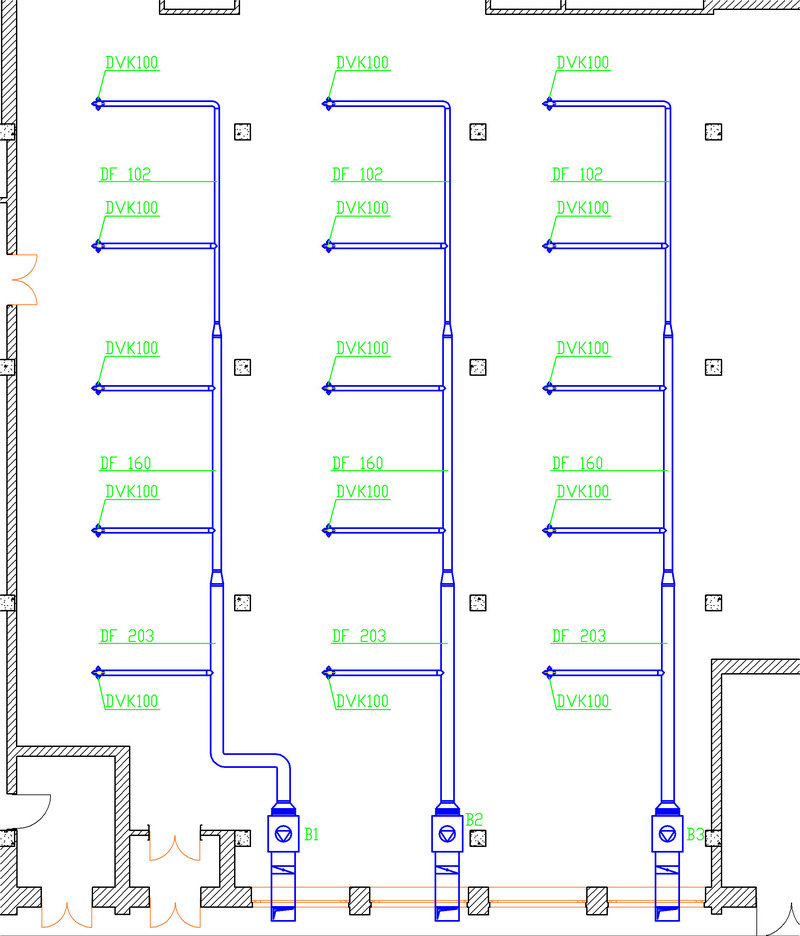

Приблизительно так выглядит спроектированная система вентиляции здания

Низкий шум и вибрации

Полученная в результате этих расчетов вентиляционная система проверяется на соответствие требованиям нормативно-технической документации по предельным значениям шума и вибраций. При несоответствии требованиям предусматриваются мероприятия по их снижению до требуемого значения.

Климат-контроль и энергосбережение

Созданная по нашим проектам вентиляция выполняет не только задачу обеспечения заданного воздухообмена в помещениях, но и позволяет производить климат-контроль в здании, а также учитывает работу систем отопления и кондиционирования. Возможность интеграции вентиляции с этими климатическими системами, а также с системой электроснабжения, заложенная еще на этапе проектирования, позволяет значительно снижать энергопотребление всего здания.

Интеграция

Наши специалисты в процессе проектирования вентиляции добиваются ее корректной интеграции с другими инженерными системами для обеспечения согласованной работы всего комплекса климатических и других инженерных систем. Спроектированная система может работать под управлением системы «Умный дом». В результате вы получаете современную управляемую систему вентиляции с функцией климат-контроля.

Видео ниже демонстрирует пример эскизного проектирования системы приточно-вытяжной вентиляции, а вернее — климатической системы в частном коттедже, включающей:

• функции климат-контроля,
• функции вентиляции и отопления с помощью внутрипольных конвекторов,
• элементы интеграции с системой отопления и охлаждения,
• видео показывает расположение основного инженерного оборудования, трасс воздуховодов и других инженерных коммуникаций на цокольном и 1-м этажах коттеджа, а также место монтажа приточно-вытяжной вентиляционной установки Swegon Gold.

Перспективные технологии

Этот девиз — «Мы работаем с технологиями, которые в будущем станут стандартами», — для нас не пустой звук. В процессе проектирования наша компания предлагает заказчикам только современные технологичные решения, которые будут актуальны в течение всего срока службы вентиляционной системы

Особое внимание уделяется нами применению энергосберегающих технологий. Для 90 % разработанных объектов наша компания применила энергоэффективные вентиляционные установки приточно-вытяжной вентиляции

Эргономика

Созданные нашей компанией вентиляционные системы очень эргономичны — устройства управления вентиляцией при проектировании располагаются в легкодоступных местах, что позволяет легко управлять климатом в помещениях.

Эстетика

Кроме соблюдения требований к эргономике, наши специалисты при проектировании вентиляционных систем выполняют также требования дизайнеров и архитекторов к эстетике, чтобы диффузоры и другие конечные устройства системы вентиляции без проблем вписывались в дизайн любого помещения в вашем доме, коттедже, квартире или офисе.

В процессе проектирования обязательно учитываются личные пожелания заказчика.

Общие требования

Для создания вентиляции существуют определенные требования, которым обязаны подчиняться любые торгующие центры. Основными являются:

• Создание необходимого воздухообмена во всем торговом центре;
• Быстрый нагрев приточного воздуха, его охлаждение:
• Подача отфильтрованного чистого воздуха;
• Приятный микроклимат;
• Бесшумность.
• Легкое управление.

Для выполнения всех требований необходимо очень точно рассчитать мощность системы, проанализировать состояние помещения на основе архитектурных особенностей здания. Вентиляция торгового центра всегда должна создавать обмен воздушного потока более 20 куб.м. за один час.

В супермаркетах разрешается рециркуляция воздуха, исключение составляют залы, где продаются горючие жидкости, а также химические материалы. Такие помещения должны иметь подачу воздуха только снаружи. Подача воздуха в эти комнаты осуществляется исключительно снаружи.

Способы вентиляции магазина

Магазины должны оснащаться механической системой кондиционирования или вентиляцией. Приточный воздух, поступающий через вентиляцию, должен в полном количестве удаляться вытяжкой.

В магазинах, преимущественно, устанавливается приточная и вытяжная вентиляции, или же блоки централизованной приточно-вытяжной системы. Конструкции данного типа на порядок дешевле, однако малоэффективны без вспомогательного оборудования, покупка которого приводит к дополнительным тратам.

Характер вентиляции определяется типом магазина и общей используемой площадью, а именно:

• небольшое помещение — приточно-вытяжная вентиляция с водяным или электрическим подогревом. В таком случае кондиционирование устанавливается отдельно. Свежий воздух поступает по наружным приточным решетам, проходя очистку и выходя в помещение через воздуховоды. Использованный воздух устраняется при помощи вытяжного оборудования;
• магазин площадью более 400 м² — конструкция приточно-вытяжного типа с рекуперацией тепла. Помогает значительно снизить затраты на электроэнергию, низкая вероятность поломки;
• магазины-склады — с целью обустройства эффективной системы вентиляции используются приточно-вытяжные конструкции высокой мощности. Механизмы такого типа требуют установки крышных кондиционеров и руфтопов;
• торговый центр — приточно-вытяжная система с дополнительной установкой чиллера — механизма для охлаждения воды, используемого также как теплоноситель в системах кондиционирования.

Достигается значительная экономия электроэнергии, при этом конструкция надежная, простая в установке и эксплуатации.

Чиллер для системы вентиляции магазина

Требования кратности воздухообмена в разных помещениях значительно разнятся. Учитывается проходимость торгового центра и количество задействованного персонала. Благодаря этим данным, можно примерно просчитать необходимый объем притока воздушных масс, а также требуемую мощность вентиляции магазина.

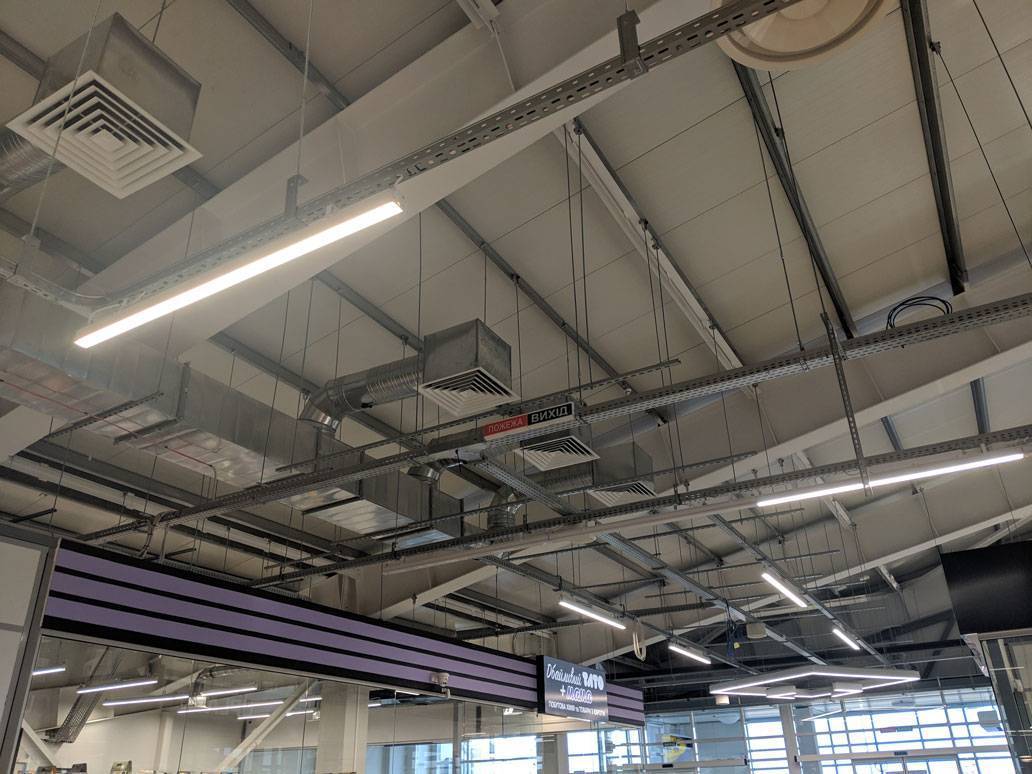

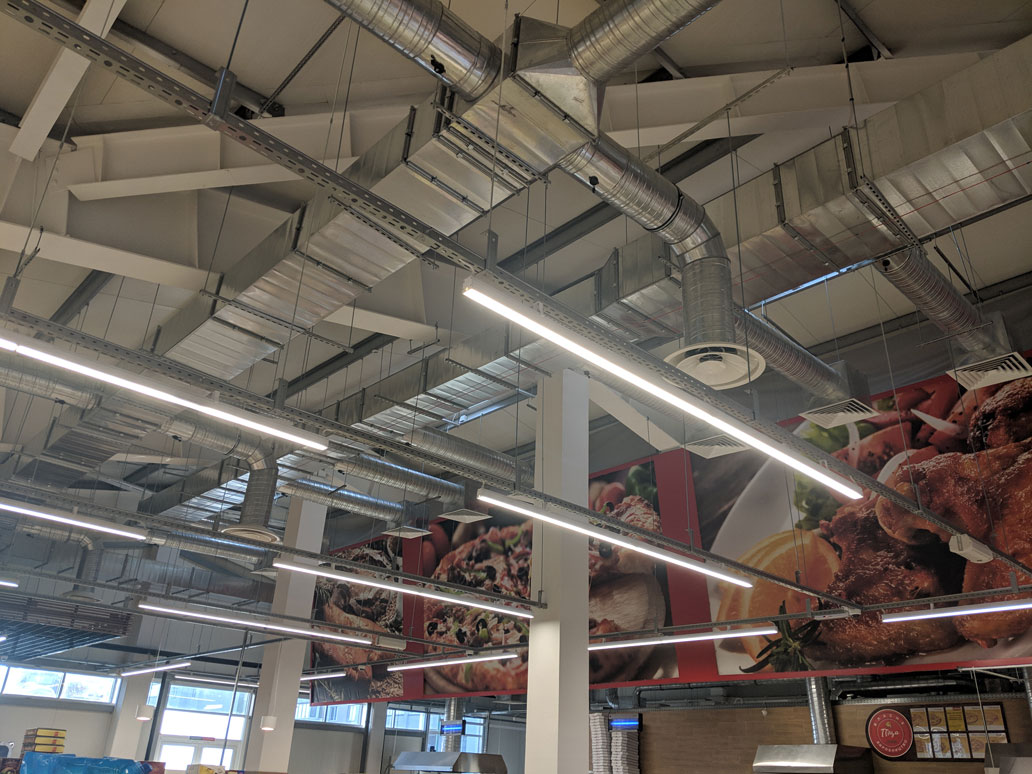

Вентиляция продовольственных магазинов

Вентиляция продуктового магазина должна обеспечивать:

• Очищение воздуха внутри помещений и поступающих воздушных масс извне от механических загрязнений.
• Обеспечение в торговых залах продовольственных магазинов необходимого воздухообмена.
• Охлаждение или нагрев воздушных масс в магазине для сохранности продовольственных товаров и продуктов.
• Комфортную раздачу воздуха во всех помещениях продуктового магазина, включая торговые и складские площади.

Кроме того, вентиляция в магазине продуктов, не должна создавать помех в работе персонала, быть простой в эксплуатации и легко поддаваться регулировкам.

Особенности воздухообмена для кухонных помещений

Рассматривая вентиляцию для объектов общественного питания, необходимо отдельно остановиться на особенностях организации воздухообмена на кухне.

В отношении данных помещений нередко применяется термин «горячий цех», поскольку их главная отличительная черта – компактное расположение оборудования, излучающего тепло, а также высокая влажность воздуха.

Главная сложность расчета вентиляции для пищеблока заключается в нахождении оптимальных объёмов притока и замещения, которые должны удовлетворять трём базовым требованиям:

• нормы воздухообмена для работающих на кухне людей (60 м3/час на одного человека);
• тепловая нагрузка на единицу площади должна составлять не более 210 Вт на 1 м2;
• давление воздуха внутри пищеблока должно быть меньше, чем давление в гостевом зале (для исключения проникновения запахов с кухни в обеденную зону).

Учитывая, что на практике тепловая нагрузка может в 10 раз превышать нормативную, правильно рассчитать систему воздухообмена для пищеблока могут только профессиональные проектировщики.

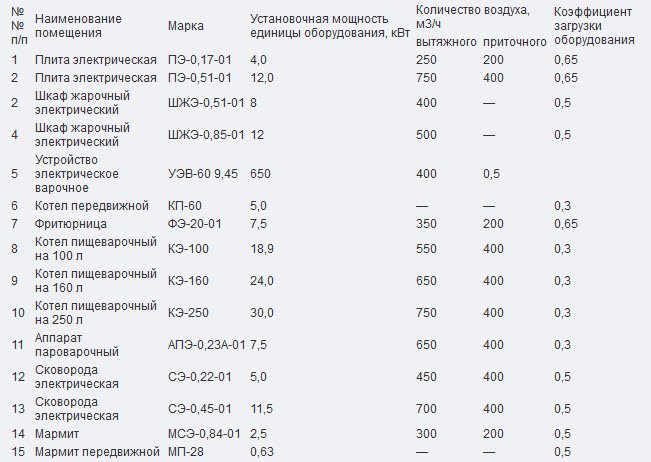

Определение требуемой интенсивности воздухообмена производится на основании данных о необходимом количестве приточного воздуха, приходящегося на единицу мощности оборудования (рассчитанные приведены на рисунке ниже).

Расход воздуха по модулированному оборудованию

Отдельно подчеркнём, что мощность приточно-вытяжной системы пищеблока не может наращиваться бесконечно, поэтому на практике требуемые объёмы воздухозамещения достигаются за счёт установки локальных вытяжек, оборудованных вентиляторами.

Так же, как и для других типов помещений, вентиляционные диффузоры в пищеблоках могут устанавливаться как по смешивающей, так и по вытесняющей схемам.

При использовании смешивающей модели входной и выходной каналы располагаются в разных секторах помещения.

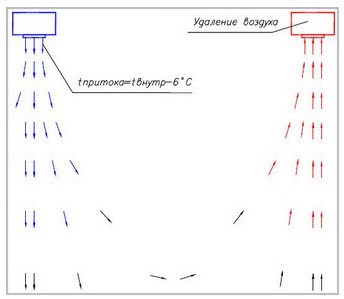

Смешивающая система

Температура входящего потока делается на 60C меньше расчётной температуры в основной рабочей зоне.

В тех случаях, когда используется вытесняющая модель, приточные каналы монтируются на уровне пола.

Вытесняющая система

При проектировании вентиляции для «горячих цехов» важно учитывать, что приток всегда должен быть слабее вытяжки. Таким способом создаётся требуемый уровень разрежения, благодаря чему между гостевой зоной и кухней движение воздуха осуществляется в одном направлении – из зала в пищеблок

Решения по вентиляции торговых помещений

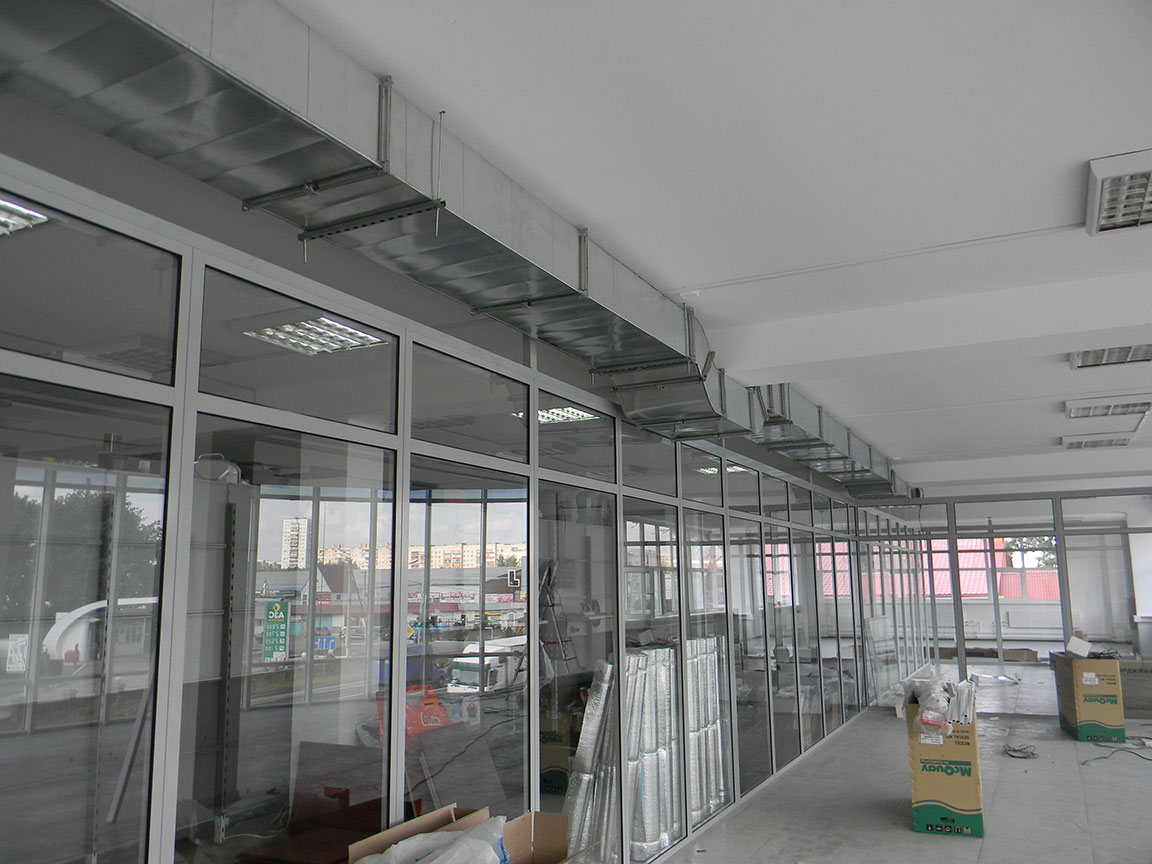

Небольшой магазин в торговом центре

Самое простое и бюджетное решение — приточно-вытяжная вентиляция с электрическим или водяным подогревом.

Система кондиционирования в этом случае устанавливается отдельно.

Торговое помещение площадью около 400 м2

Здесь возможно применение приточно-вытяжной системы вентиляции с рекуперациекй тепла, которая позволяет подогревать подаваемый воздух, а также:

• экономит электроэнергию до 80%
• имеет минимальную вероятность поломки оборудования
• простота монтажа системы

Предусматривается и секция со встроенным охлаждением — центральное кондиционирование, если это единое помещение, не разбитое на зоны, и нагрузка по посещению людей распределена равномерно.

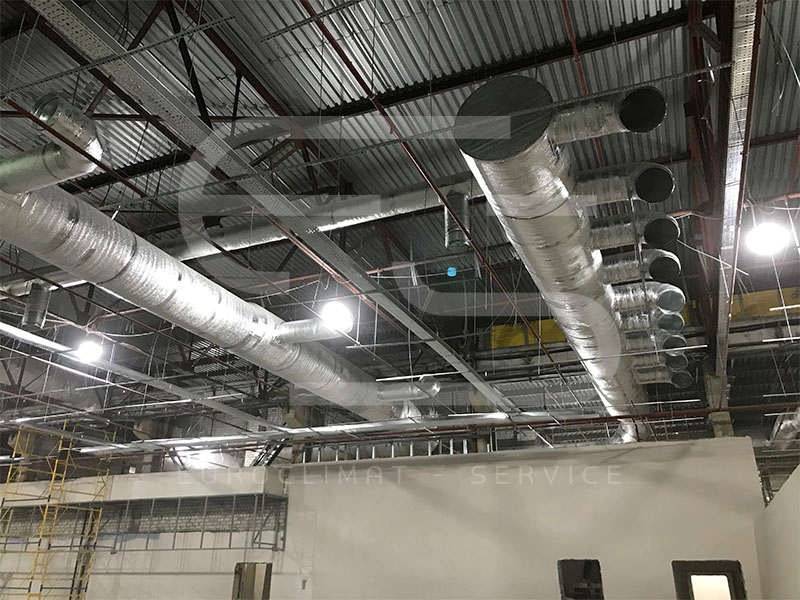

Торговый центр

В помещениях целого торгового центра устанавливается много приточно-вытяжных систем, которые также лучше всего применять вместе с чиллером для:

• экономии электроэнергии
• надежности системы
• простоты монтажа
• и простоты эксплуатации

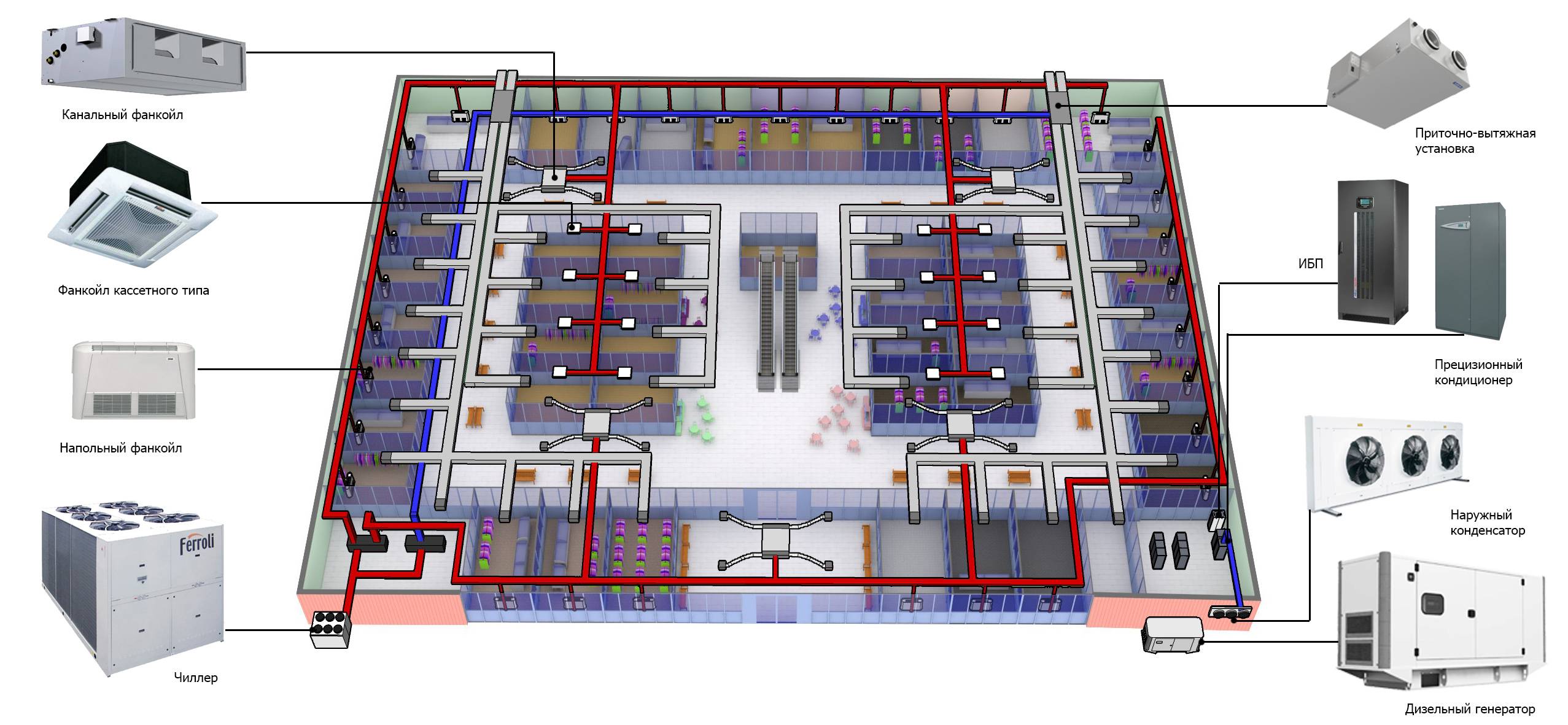

Кониционирование торгового центра осуществляется также на базе системы «чиллер-фанкойл
