Проект системы вентиляции для автомойки и автосервиса

Стоимость монтажа приточно вытяжной вентиляции

Вентиляционная система может стоить дорого, кроме того, доступ к ней чаще всего ограничен, и исправлять ошибки бывает непросто. Всё это говорит в пользу того, чтобы для установки нанять команду специалистов, которые дадут гарантию на выполненную работу.

Конечная цена услуг всегда будет складываться из сложности отдельных этапов.

Придётся ли бурить стены? Будут ли высотные работы? Сколько трасс, какой длины и какое количество элементов будет в сети?

• Монтаж каждой дополнительной ветки будет стоить 900-2000 руб. В среднем – 250-450 рублей за м3 воздуховодов.
• Высотные работы обойдутся в 6-12 тыс. руб.
• Установка рекуператора обходится в 5-25% от его цены.

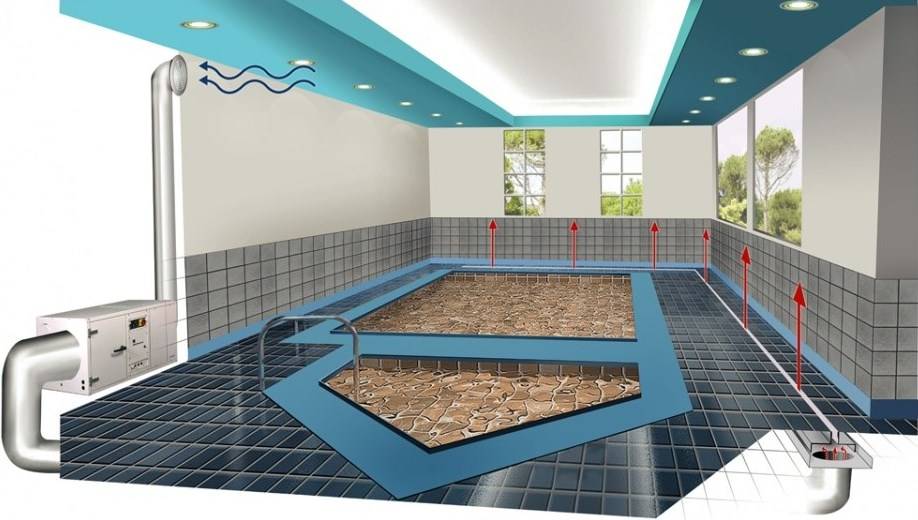

Главное — нормальный микроклимат

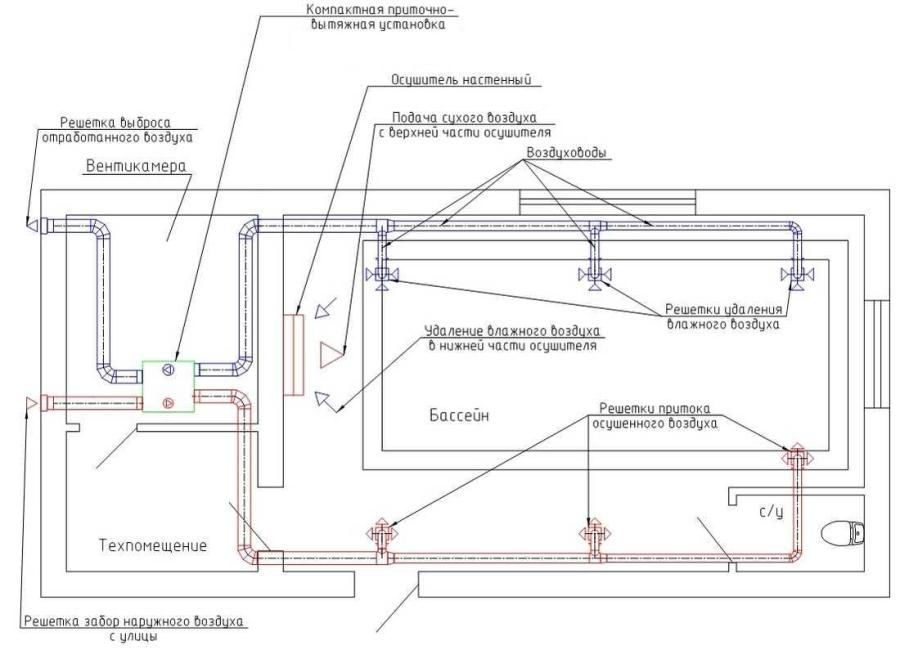

Системы воздухообмена в бассейнах приватного жилища обладают несколькими отличиями от обыкновенной вентиляции.

Основная особенность состоит в том, что на расчетные параметры установки значительное влияние оказывают показатели температуры воды и воздуха.

Это и положено в принципы отличия вентиляции в помещениях с бассейном и без него, основные из которых заключаются:

в расположении вытяжных отверстий – поскольку влажный воздух легче, чем сухой, и так как он скапливается наверху, под потолком, поэтому отверстия для его удаления должны находиться именно там; в надлежащем регулировании движения воздуха – интенсивность его перемещения над водой приведет к тому, что купающийся в водоеме человек, начнет мерзнуть, а при ослаблении или отсутствии такового – обусловит накопление пара над водой, а, значит, — и духоте; в обязательном подогреве подаваемого в помещение воздуха – особенно важно не допускать падения температуры и наличие сквозняков в зимнее время, ведь холодные потоки могут стать причиной простудных заболеваний у любителей купаться. Главное в обустройстве вентиляции в частном водоеме (примеры расчета вентиляции бассейна в частном доме или коттедже чуть ниже) – сделать так, чтобы человеку было комфортно находиться там раздетым

Главное в обустройстве вентиляции в частном водоеме (примеры расчета вентиляции бассейна в частном доме или коттедже чуть ниже) – сделать так, чтобы человеку было комфортно находиться там раздетым.

Вентиляция и кондиционирование в производственном цехе

Вентиляция в цехе – это многоуровневая, сложная система, которая рассчитывается, проектируется всегда под конкретное производство с учетом специфики условий труда, выпускаемой продукции. Позволяет регулировать микроклиматические параметры в течение рабочего процесса.

Вентилирование может быть естественным и принудительным (механическим), а также приточным, вытяжным и смешанным. Наиболее часто применяется приточно-вытяжная установка с механическим побуждением. При этом дополнительно устанавливаются локальные вытяжные устройства для удаления тепловыделений воздухопотока, насыщенного опасными веществами. Необходимое оборудование предусматривает проект вентиляции цеха.

Нормы вентиляции предусмотрены СНиПом, при этом для каждого отдельного производства есть ряд специфических требований, которые необходимо соблюдать. Также отопление цеха взаимосвязано с системой проветривания, а кондиционирование позволяет при необходимости поддерживать точные температурные параметры.

Алгоритм выполнения работ

Компании, занимающиеся профессиональным монтажом вентиляционных систем, действуют по следующему плану:

1. Разработка проекта (учитываются как нормы СНиП, так и пожелания заказчика).
2. Сборка каналов воздухоотвода.
3. Установка оборудования, входящего в конкретную систему: кондиционеров, увлажнителей, калориферов и т.д.
4. Запуск и наладка.
5. Сдача в эксплуатацию.

Рассмотрим, как эти шаги можно повторить самостоятельно.

Проект и расчёт

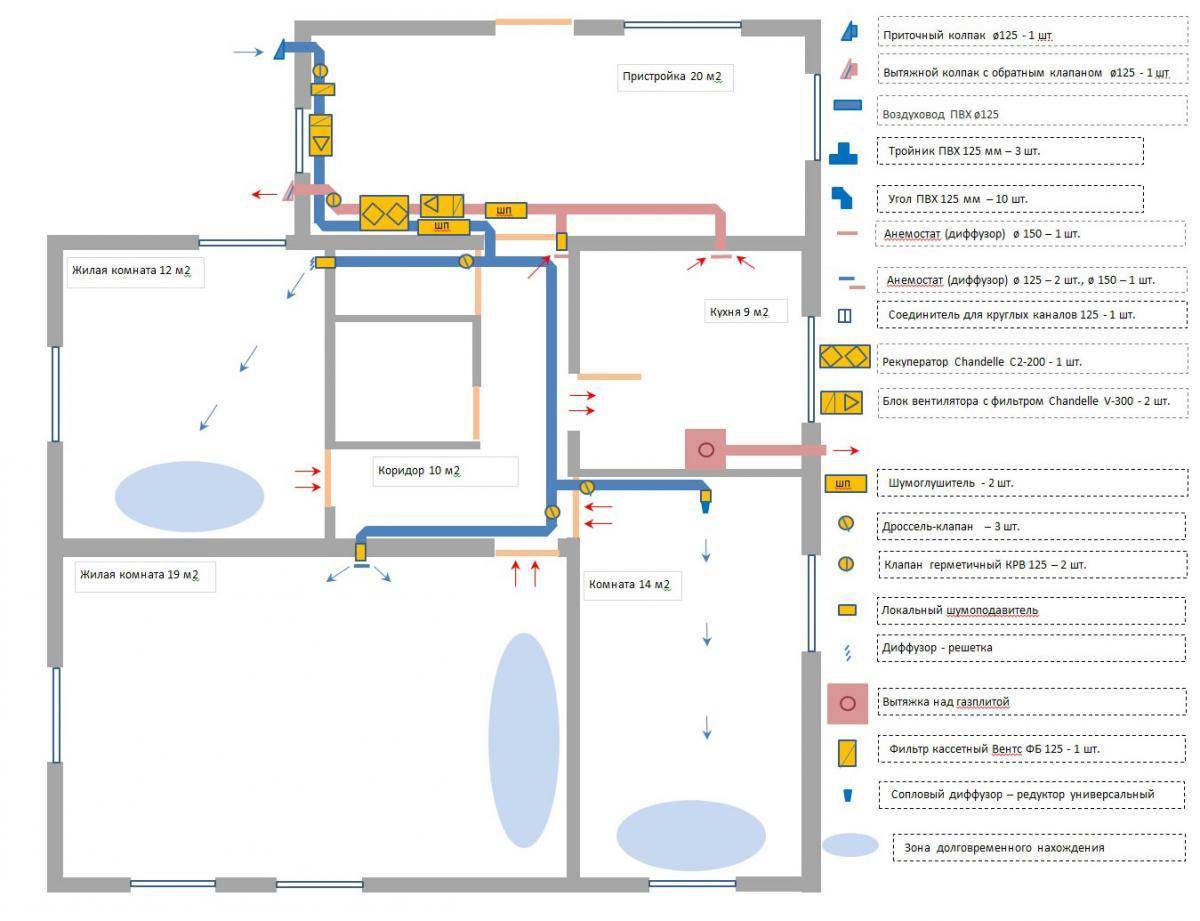

Понадобится план жилья. Нужно знать расположение комнат и объём каждого помещения.

На плане выбирается и отмечается расположение будущих элементов вентиляции. При этом нужно руководствоваться рядом принципов:

1. Вход свежего воздуха монтируется в нижней части дома.
2. Если входов будет несколько, они равномерно распределяются по всем сторонам жилья, если же вход планируется один, лучше предпочесть северную стену дома.
3. По системе труб, которую лучше всего установить в потолочном пространстве, чистый воздух должен разводиться по всем жилым комнатам.
4. Приток воздуха должен располагаться от жилых комнат в сторону санузла и кухни.
5. Выход воздуха монтируется в противоположной части дома, дальше от входа.
6. Выход нужно устраивать в верхней части стены и дома.
7. Наилучшим решением будет установить принудительную вытяжную вентиляцию над плитой и в санузле.
8. Нельзя располагать вытяжные решётки возле батарей – будет улетучиваться самый прогретый воздух.
9. В квартирах естественная вытяжная вентиляция устанавливается при строительстве.

Чтобы рассчитать производительность вентиляционной установки нужно знать общий объём дома/квартиры. Минимально система должна обновлять весь этот объём примерно за 2 часа. А в идеале за 30 минут.

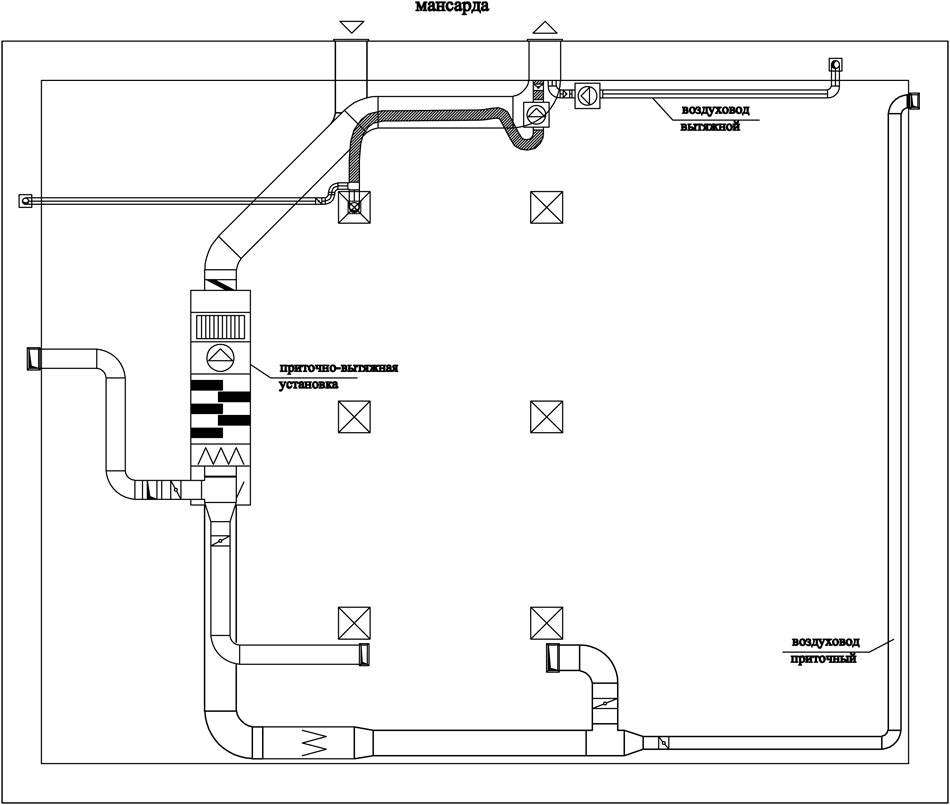

Схема приточной вентиляции

Площадь дома умножаем на высоту потолков,- получаем объём (например, 85 м2 х 2,3 м = 195,5 м3.)

Если считать по всем правилам, 195,5 х 2 = 391 м3/ч (округляем до 400 м3/ч).

В экономном варианте делим объём на два (пример: 195,5:2 = 97,75). Получается, что для данного дома подойдёт вентиляция от 100 до 400 м3 в час.

В офисах, где плотность населения выше, чем в квартире, мощность системы берётся исходя из количества людей в комнате: 60 м3/ч на человека.

Чтобы определить производительность самодельной вентиляционной системы, нужно учесть производительность вентилятора, сечение и длину воздуховода. Также погрешность будет тем выше, чем больше в системе поворотов и дополнительных элементов, таких, как увлажнители, калориферы и т. д.

Чем больше протяжённость воздуховода и чем больше в нём разветвлений, тем мощнее нужно устанавливать вентилятор. Его работа должна с лихвой перекрывать все потери давления.

Сборка каналов

Монтаж воздуховодов начинают после окончания штукатурных работ, но до того, как в доме будет выполнена чистовая отделка.

Материалом для самодельных каналов могут стать ПВХ, гофра или металлические трубы.

Рукава крепятся под потолком, согласно разработанной схеме.

Хорошо, если каждая комната будет иметь свой отдельный рукав.

После того, как закреплены все трубы внутри дома, перфоратором делается отверстие притока и заборник воздуха. Для защиты от насекомых на него устанавливается сетка и небольшой навес от непогоды. Хотя отверстие и должно быть ниже вытяжного, но не стоит его монтировать на уровне ближе 2 метров от земли.

Нельзя недооценивать давление, которому будут подвержены трубы – все стыки и крепления должны быть сделаны надёжно. Именно разгерметизация каналов – самая частая проблема в самодельных вентиляционных системах.

Оборудование

На этом этапе устанавливаются элементы и механизмы, которые призваны сделать жизнь комфортнее. Их набор может быть разным, но их устанавливают в следующем порядке (если смотреть от входного отверстия):

• очистительный фильтр;
• калорифер, который подогреет воздух зимой (он может быть с блоком, управляющимся дистанционно);
• вентилятор;
• рекуператор;
• кондиционер, который охладит воздух летом (устанавливается перед самым выходом воздуха в комнату).

В самом конце делается выходное отверстие (если требуется). Если оно проходит сквозь кровлю, по неотапливаемому чердаку, трубы должны быть утеплены. Монтируется и подключается вытяжной вентилятор.

Заключительные работы

Прокладываются силовые кабеля, подключаются к сети электроприборы, делается заземление. Проводится пробный пуск системы и проверяется правильность функционирования всех элементов.

После того, как будут выполнены декоративные отделочные работы, и вентиляция скроется потолком, выводятся диффузоры (декоративные решётки).

Вентиляция металлургического цеха

Расчет вытяжной вентиляции цеха основывается на удалении теплоизбытков от доменных печей. Кроме того, аспирационные устройства предназначены для отведения избыточного количества пыли, образующегося, например, при использовании твердого топлива (уголь). Система аспирации оснащается электрофильтрами, рукавными фильтрующими устройствами, которые отличаются высокой производительной мощностью. Отделения подачи топлива к доменным печам оборудуются системами отопления, кондиционирования, вентилирования.

Примеры расчета расхода воздухопотока основываются на учете факторов:

• применение вентиляторов мощностью несколько сотен кВт;
• чрезмерная запыленность воздушной среды;
• опасность возникновения пожара в некоторых зонах;
• необходимость обеспечения приемлемых условий труда персонала;
• поддержание заданных температурных параметров;
• обеспечение простого, малозатратного техобслуживания.

Основные требования к обустройству схемы

Приведем только основные рекомендации по устройству системы вентилирования сервиса:

• Вентиляция паркинга и авторемонта выполняется из поливинилхлоридных изделий. Данный вид материала не подвержен образованию коррозии, воздействию сильных агрессивных сред.
• Каждый стык, соединение фитингов воздуховода и устройств должен обеспечиваться надежной герметизацией. Это позволит предотвратить проход через щели отработанного воздуха, пыли.
• В случае применения в условиях с агрессивными средами, приборы, вентиляционные короба должны быть обработаны полимерным составом.
• Общая вентиляция автосервиса, а именно все приборы и устройства, должны устанавливаться в защитные коробы для предотвращения травматизма на производстве.

Особенности воздухообмена в помещениях СТО

Базовые положения и требования к системам воздухообмена на станциях технического обслуживания изложены в следующих нормативных документах:

• ОНТП 01-91 (нормы проектирования для предприятий автомобильного транспорта);
• СНиП 2.04.05-91 («Отопление, вентиляция и кондиционирование»);
• ВСН 01-89 с учётом СНиП 2.01.57-85 (приспособление коммунальных объектов для санитарной обработки автотранспорта).

Отдельно отметим, что в качестве базовой информации для определения допустимых концентраций выхлопных газов могут быть использованы таблицы данных, рассчитанные для автостоянок и подземных паркингов.

В общем случае, в автосервисах устанавливаются приточно-вытяжные вентиляционные комплексы с механическим побуждением и со специфическим расположением входных и выходных диффузоров.

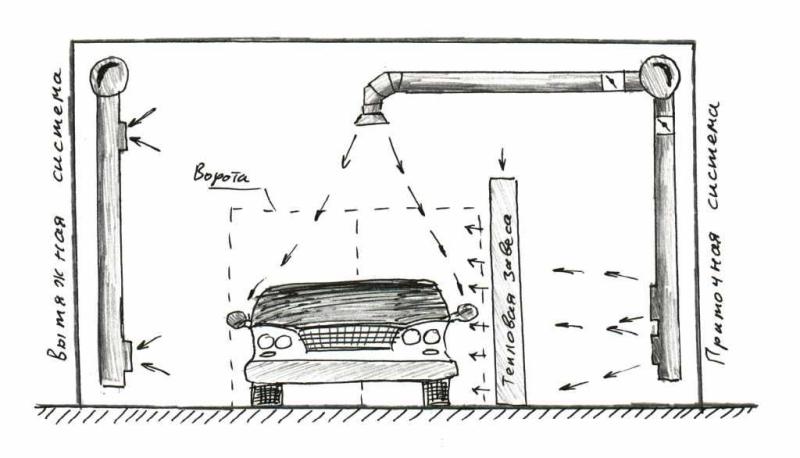

Общая схема вентиляции автомойки

Но в ходе проектирования таких систем исходят из того, что помещение СТО может состоять из нескольких технологических зон, кардинально отличающихся друг от друга по требованиям к режиму воздухообмена.

Такими изолированными зонами являются:

• помещение для мойки автомобилей;
• покрасочные камеры;
• помещения для ремонта двигательных систем;
• территория, на которой производятся кузовные работы;
• зоны технологического контроля.

В каждой из перечисленных зон генерируется «свой» список вредностей, нейтрализацию которых следует предусмотреть при проектировании вентиляции.

Ниже мы рассмотрим особенности проектирования для каждого из этих помещений, а сейчас перечислим основные отличия воздухообмена на СТО от любой другой вентиляционной системы.

Прежде всего, это наличие вредных и взрывоопасных испарений, в виду чего воздухообменный комплекс на станциях техобслуживания должен решать две задачи: предотвращение пожаров и обеспечение безопасных условий для работы сотрудников.

Дополнительную сложность при проектировании создаёт также тот факт, что технические помещения СТО, как правило, редко бывают постоянно закрытыми, поэтому все традиционные системы отопления в них малоэффективны. Оптимальным вариантом в данном случае считается воздушное отопление, встраиваемое в приточный модуль вентиляции.

Необходимо отметить, что применение рекуперации в данном случае малоэффективно и подогрев воздуха осуществляется отдельными калориферами.

В целом, следует отметить, что системы вентиляции СТО, в сравнении с вентиляцией магазина или офиса более дорогие, поскольку для каждой подсистемы необходимы отдельные воздуховоды, а в некоторых случаях изготовленные из специальных материалов.

Основная силовая установка

Учитывая, что кратность воздухообмена для некоторых зон в ремонтных мастерских может доходить до 12 объёмов в час, силовые установки таких систем проектируется с большим запасом мощности.

Санитарно-гигиенические требования к воздухообмену в помещении

Вентиляция в помещении обеспечивает комфорт проживания, а ее грамотно рассчитанная (согласно нормам СНиП) пропускная способность гарантирует безопасность и здоровье проживающих.

Причем это не только вопрос комфорта, а жизненно важная система, без которой невозможна эксплуатация конкретного помещения и нормальная жизнь в доме как таковом.

Достаточно привести пример кухни: что было бы, если б в данном помещении отсутствовала возможность удаления испарений и дыма, образующихся в результате приготовления пищи?

Очевидно, что это место довольно быстро стало бы источником зловония в доме.

Но если плита на кухне установлена газовая, то в таком помещении вообще было бы трудно и опасно находиться: сгорающая смесь метана и пропана довольно быстро насыщает атмосферу углекислым газом и парами воды.

И для того, кто занимается в таком помещении приготовлением пищи, существует реальная опасность потери сознания вследствие кислородного голодания.

Точно такая же опасность существует и в помещениях котельных – в общем, во всех местах, где присутствует открытый огонь. Помимо выжигания кислорода из атмосферы помещения, в процессе горения может образовываться ряд других опасных для жизни газов (к примеру, угарного), а кроме того, может произойти утечка природного газа (если он используется в качестве топлива).

Единственным способом противодействия наполнению пространства непригодными для дыхания и даже ядовитыми газами является проветривание и наличие эффективной, постоянно действующей вытяжки.

Расчет

Правильный расчёт необходим для подбора оптимальных параметров вентиляционной системы. Если подача воздуха будет чересчур интенсивной, нарушатся технологические процессы, при недостаточной вентиляции под угрозой оказываются операторы-маляры.

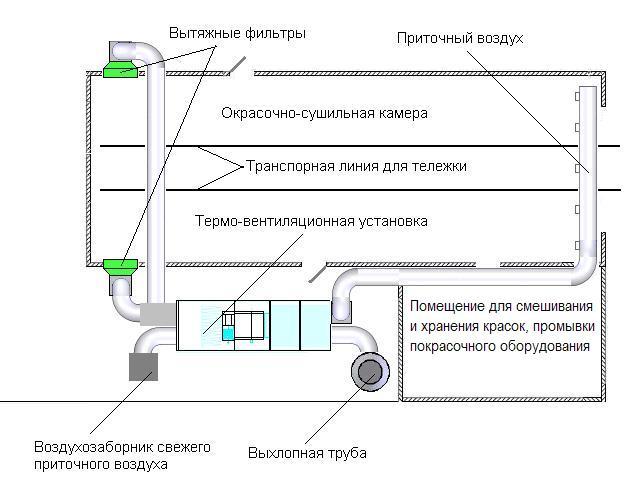

Чтобы сделать расчёт производительности вентиляция покрасочной камеры, нужно воспользоваться формулой P=V×T×0.36, где T – температурная разница между подаваемым воздухом и тем, который требуется в окрасочной камере, V – объем воздуха в , а 0,36 – коэффициент кратности.

Зная этот параметр, легко установить необходимый режим воздухообмена. Расчет оптимального воздухообмена производится следующим образом: объем рабочего помещения умножается на средний показатель кратности движения воздуха.

В зависимости от результатов расчёта, можно понять, какой именно тип вентиляции подходит в конкретном случае. При соблюдении всех норм установки покрасочная камера будет максимально производительна и безопасна.

Расчеты и выбор оборудования

При обустройстве качественного вентилирования в помещениях автомойки, нужно подобрать соответствующее по мощности оборудование, способное обеспечить необходимое 10-ти кратное воздушное замещение объема за 1 час.

Вытяжка обеспечивается двигателями, которые в свою очередь имеют определенный ресурс.

Мощность двигателя кВт	Объемы воздуха м³/час
До 90	300-350
90-130	500
130-175	650
175	800

Ориентируясь по таблице можно точно подсчитать требуемое количество двигателей для обустройства соответствующей схемы вентиляции.

Делая проектный расчет вентиляции, нужно руководствоваться следующими данными:

• Общим объемом постройки.
• Объемами каждого отдельного помещения: грязных и чистых зон, администрации, станций техобслуживания и прочих.
• Нормой кратности воздухообмена для каждого отдельного помещения, зависимо от назначения.
• Мощностью естественной подачи/удаления воздуха, которая зависит от типа постройки.
• Назначением мойки (для легкового или грузового транспорта).
• Климатическими особенностями данного региона.

Типовая схема вентиляции

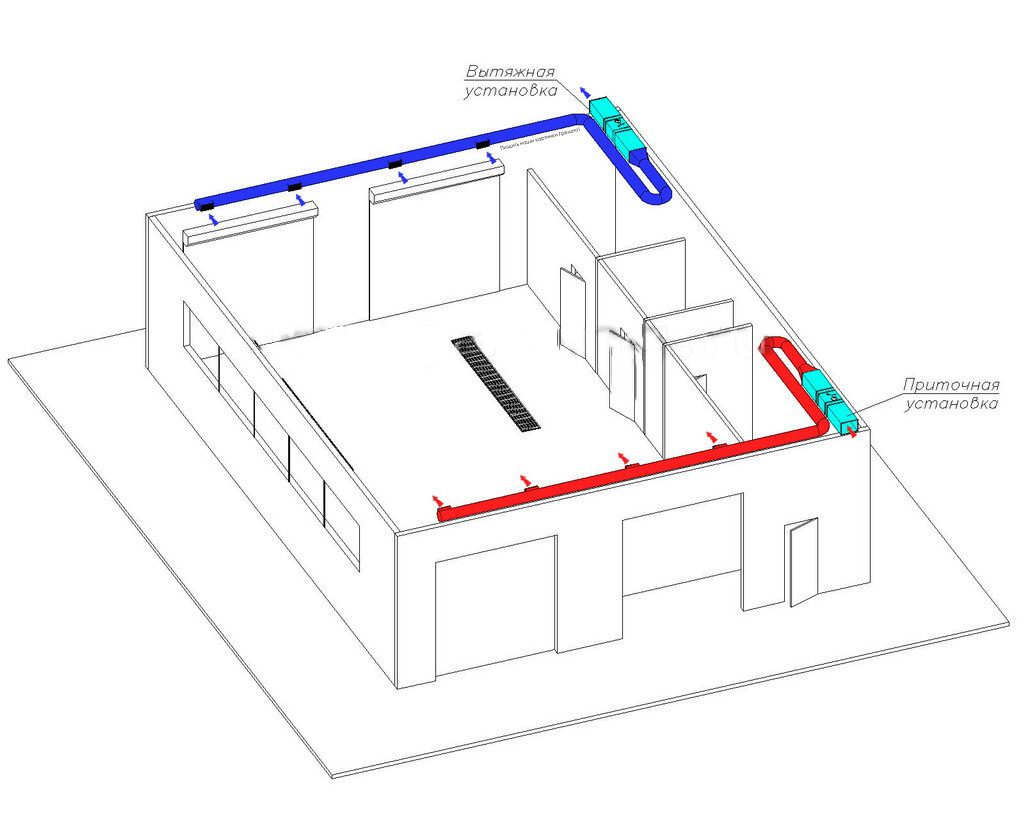

Типовая схема воздухообмена в автомойке или автосервисе состоит из приточной и вытяжной линий вентиляции с подачей свежей струи в чистые зоны и смотровые ямы и выводом отработанного воздуха и вредностей из грязной зоны и смотровых ям.

Кратность воздухообмена (минимальная) равна 5, рекомендуемая — 10 и более, с выводом воздуха из верхних ярусов грязных зон (2/3 объема) и из верхнего яруса чистых зон (1/3 объема вытяжки).

Пример расчета

Простейший расчет производительности выполняется путем умножения кратности воздухообмена на объем помещения. Полученное значение необходимо увеличить на 15-20%, чтобы обеспечить небольшой запас мощности оборудования.

Более качественный расчет выполняется по наличию в воздухе CO₂ и требует использования специальных формул и массы табличных значений, что должно быть поручено специалистам.

Виды вентиляции

Системы вентиляции бывают принудительные и использующие естественную конвекцию. Для реализации первых применяют нагнетающие и вытяжные вентиляторы, клапаны и воздуховоды.

Вентиляция же помещений, которая построена на свободной циркуляции воздуха (то есть той, которая присутствует в доме в обычных условиях просто по факту общей ограниченности жилого пространства и наличия отопления в помещениях), нуждается лишь в свободном перетоке.

Требуется только обеспечить достаточную площадь сечения проходов для воздуха. Поэтому при проектировании вентиляционных систем нужно учитывать интенсивность притока свежего воздуха в различных его разновидностях:

Принудительная вентиляция

Пример работы принудительной вентиляции

Первый тип таких систем подразумевает наличие нагнетателя и раздаточных патрубков (воздуховодов). Это нагнетающая система вентиляции.

Современные жилые помещения оборудуются герметичными дверями и окнами, исключающими утечку тепла и воздуха, а также сквозняки. Поэтому единственными постоянно действующими выходами для использованного воздуха являются предусмотренные проектом дома шахты капитальной вентиляции.

Однако такие шахты могут иметь недостаточную пропускную способность (например, быть забитыми наслоениями грязи и пыли), тогда на отдушины шахты устанавливают вытяжные вентиляторы.

Это второй тип организации искусственного притока воздуха – вытяжная вентиляционная система. Тогда поступление и перемещение воздушных масс происходит благодаря выдуванию использованного воздуха из помещения наружу (для этого требуется, чтобы на окнах и дверях стояли герметичные пакеты).

Естественно-конвекционная вентиляция

В этом случае требуется обеспечить свободный переток воздуха из помещения в помещение дома или квартиры, а кроме того, нужно обеспечить возможность поступления воздушных масс внутрь.

Воздухозабор в данном случае, как правило, обеспечивается путем обычного проветривания посредством открытия окон, конвекция внутри каждого помещения – наличием радиаторов отопления, переток воздушных масс между комнатами — через щели в межкомнатных дверях либо через специальные отдушины. Выведение использованного воздуха проводится в капитальную вентиляционную шахту.

Смешанные системы

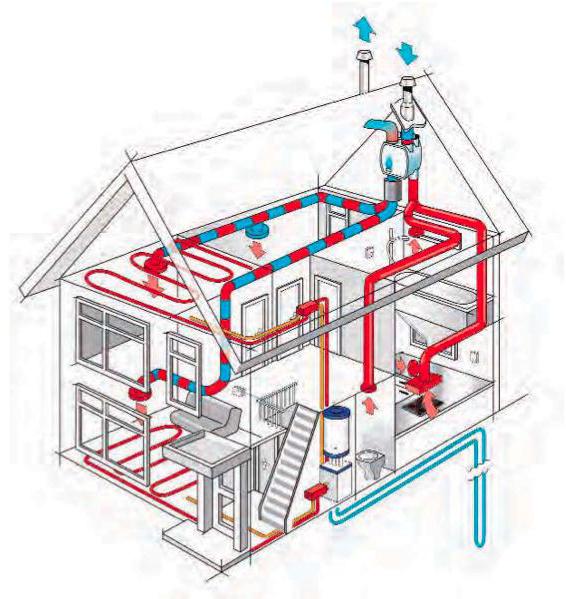

Смешанный вариант вентиляции частного дома

Зачастую естественную конвекцию усиливают установкой приточных вентиляторов на окнах или же устройством вытяжек. Последние особенно востребованы на кухнях и в комнатах, в которых проводят время курящие люди.

В этом случае привычная конвекционная система частично активизируется работой приточных и вытяжных вентиляторов, благодаря которым увеличивается количество свежего воздуха в помещении.

Нормы воздухообмена для автостоянок, автосервиса, АЗС

В помещениях для хранения автомобилей приточно-вытяжная вентиляция рассчитывается на разбавление и удаление вредных газовыделений, обеспечивая санитарно-гигиенические условия. По технологическому заданию принимается количество выделяющихся вредностей, по заданию на проектирование – время пребывания людей (длительность работы) в помещении.

Нормы воздухообмена

Общеобменная вентиляция	Вытяжка из верхней зоны, приток в рабочую зону и канавы. В смотровые канавы – 125 м3/ч, в приямки – 100 м3/ч, в тоннели 5 крат.
Местные отсосы	Местный отсос (ф100-200 мм) от выхлопной трубы. В помещение поступает 10% выхлопа.
Вытяжка:
До 120 л.с. – 350 м3/ч
120-180 л.с. – 500 м3/ч
180-240 л.с. – 650 м3/ч
Более 240 л.с. – 800 м3/ч.
Местный отсос от мойки агрегатов и деталей.

Общий расчет сети

Как уже говорилось выше, просто выбрать и установить определенный тип будет мало. Необходимо четко определить, сколько именно воздуха необходимо выводить из помещения и сколько нужно закачивать обратно. Специалисты называют это воздухообменом, который нужно вычислить. В зависимости от полученных данных при расчете системы вентиляции и необходимо отталкиваться при выборе типа устройства.

На сегодняшний день известно большое количество разнообразных методов расчета. Они нацелены на определение различных параметров. Для некоторых систем проводят расчеты, чтобы узнать, сколько нужно удалять теплого воздуха или же испарений. Некоторые осуществляются для того, чтобы узнать, сколько воздуха необходимо для разбавления загрязнений, если это промышленное здание. Однако минус всех этих способов — требование профессиональных знаний и умений.

Что же делать, если провести расчет системы вентиляции необходимо, но такого опыта нет? Самое первое, что рекомендуется сделать — это ознакомиться с различными нормативными документами, имеющимися у каждого государства или даже региона (ГОСТ, СНиП и т. д.) В этих бумагах имеются все показания, которым должен соответствовать любой тип системы.

Монтаж системы вентиляции на автомойке

При подборе оборудования стоит учесть, что если вентиляция не представлена единым моноблоком, а собирается с отдельных частей, то она должна иметь в своем составе все вышеперечисленные узлы и станции.

Монтаж

Сборка и установка вентиляции, и ее отдельных узлов осуществляется специалистами в данном направлении. Ведь без профессионального понимания получить качественный результат довольно тяжело. Итак, какие факторы стоит учитывать при монтаже вентиляции на автомойке?

1. Сборка всех деталей должна быть аккуратной, без повреждения и царапин на защитных покрытиях. В противном случае удаляемый воздух с агрессивными добавками быстро приведут в негодность узлы.
2. Все швы, стыки и соединения максимально герметизируются. Кроме того крепления на резьбе или фланцах уплотняют прокладками.
3. Не стоит экономить на материале (лучше всего «нержавейка»), и вспомогательных системах (например, дренаж и каплеуловители). Вентиляторы, каналы, механизмы и узлы должны обладать защитным напылением (лучше всего полимерным, стойким к агрессивным веществам).
4. Некоторые элементы конструкции допускается приобрести с пластика, они стоят дешевле и их проще заменить. Но, не злоупотреблять этим!
5. При выявлении повреждений на деталях, на время можно нанести защитное лакокрасочное покрытие, но со временем эти части лучше заменить качественными.

При сборке системы вентиляции на больших автомойках, которые будут работать в интенсивном круглосуточном режиме, лучше всего сделать две параллельные установки, которые запускаются попеременно.

Наладка оборудования и обслуживание

Обязательно перед началом работы автомойки нужно запустить систему, и «погонять» ее в различных режимах, в том числе, на максимальном пределе.

Чтобы избежать внепланового выхода из строя, вентиляцию нужно периодически проверять, устраивая плановый контроль на всех узлах.

• Обязательно делать осмотр состояния вентиляторов, их приводов, а также каналов. При необходимости стоит нанести защитное покрытие повторно на поврежденные участки и узлы.
• Контролировать уровень загрязнения и загазованности воздуха во всех помещениях сервиса, во время работы вентиляции. Периодически при этом делать забор проб для лабораторных изысканий.

Лучшим вариантом проектирования и монтажа оборудования вентиляции на автомойке будет работа специалистов, обладающих специфическими знаниями и навыками. Собранная конструкция в соответствии с нормами и правилами, будет полноценно функционировать без каких-либо нареканий.
