Схемы вентиляции парилок и бань
Неважно – есть в воздуховоде вентилятор или нет. Вентиляция в бане всегда делается так, чтоб было два вентканала (окошка или отверстия на улицу)
Один входной идет на приток, а второй выходной на вытяжку. Причем в идеале они должны располагаться на противоположных стенах и иметь дверцы, клапана или задвижки для регулировки тяги.
С одной стороны правильная вентиляция в парилке должна обеспечивать постоянный приток кислорода внутрь, а с другой не вытягивать излишне быстро тепло на улицу. Если воздухообмен сделать слишком интенсивным, то никаких дров на такую баньку не напасешься. Весь нагретый воздух будет моментально уходить наружу.
Распределение температуры в парной с вентиляцией
Дровяная печь и электронагреватель при работе непрерывно сжигают кислород. И вентиляция в бане также непрерывно должна его замещать, чтобы пришедшие попариться не ощутили дискомфорт. Поэтому-то банные вентиляционные окна и должны иметь задвижки, которые позволят регулировать объемы подачи-вытяжки воздуха.
Виды вытяжек
В первом случае холодный воздух нагревается у печки и уходит вверх к противоположной стене, где расположен полок. При реализации второго варианта банной вентиляции нагретые воздушные массы сначала поднимаются к потолку, а потом за счет тяги опускаются и вытягиваются наружу через щели между досок пола.
При третьей схеме над полком создается небольшой карман со стоячим раскаленным воздухом. Но кислород такая вентиляция в парную бани все же втягивает и в достаточном количестве.
Четвертый вариант предполагает наличие отдушин в подполе. Исполнить его в уже построенной бане своими руками сложнее. В залитом бетонном фундаменте дырки пробивать под вентиляцию – занятие проблематичное. Зато при нем напольные доски снизу от земли всегда будут быстро просушиватьсяпосле банных процедур и прослужат дольше.
Способы расположения вентиляции в бане
Входное окошко должно располагается от пола на высоте в 20–40 см, а выходное – ниже потолка на 15–20 см. Лучше всего, если оба они одинаковы по размеру. И на обоих следует предусмотреть жалюзи или задвижку.
Провентилировать парную всегда можно, просто открыв в ней двери и окна. Для этого даже не нужны вентиляционные отдушины. Так внутренний горячий воздух буквально за пару минут замещается холодным наружным.
Циркуляция горячего воздуха в парилке
Однако правильной вентиляцию через открытые двери назвать сложно. Весь пар в таком случае оказывается в предбаннике, где моментально превращается в конденсат на стенах и предметах интерьера. К данному виду “залпового” вентилирования прибегать следует только в крайней ситуации.
Нужна ли вентиляция в предбаннике
Хотя может показаться, что вентиляция в предбаннике не так необходима, как в парной, она все же нужна. Конечно, уровень влажности в других комнатах банного комплекса не настолько высок
Все же, чтобы сохранить целостность обивки, мебели и здоровья гостей, важно создать нормальную циркуляцию воздуха и в этом помещении
Как сделать вентиляцию в предбаннике, чтоб она полноценно выполняла свои функции? Для этого применяются окна и специальные продухи в древесине. Окна открываются по мере необходимости, а размер продухи должен быть примерно 15х20 см. Обычно их делают две, чтобы обеспечить вход и выход воздуха из помещения.
Можно обойтись в предбаннике естественной вентиляцией, хотя некоторые решают воспользоваться специальным оборудованием и установить принудительную систему.
Правильно спроектированная и выполненная вентиляция позволит продлить срок службы бани и всегда чувствовать себя в ней комфортно!
Виды систем вентилирования
Вентиляционные конструкции различают по типу устройства. Обычно используются такие виды:
- естественная;
- принудительная (механическая);
- комбинированная.
Естественная вентиляция
Для хорошего естественного вентилирования помещения, еще при постройке, предусматривают специальные отверстия, через которые происходит воздухообмен. Их оборудуют специальными крышками или заслонками, чтобы при необходимости можно было остановить циркуляцию воздушных масс.
Основой системы проветривания такого вида является разница давления и температур между улицей и внутренней частью бани. Эффективность такого способа заключается в правильном расположении отдушин. Место для поступления воздуха обычно располагают за печкой в 0,3 м от пола, а для вытяжения – на противоположной стенке примерно в 0,3 м от потолка.
Не совсем подходит такой вариант обеспечения проветривания для парилки. Вентиляцию в парной нужно обустраивать таким образом, чтобы выходное отверстие находилось на том же уровне, что и входное. Поступающий воздух прогревается, проходя через печь, поднимается кверху, а затем уже остывший опускается вниз и попадает в вытяжное отверстие. При необходимости сохранения тепла все отдушины можно закрыть.
Эффективность этого способа можно увеличить, если опустить второе отверстие ближе к полу и установить вентиляторы, но такой вариант уже будет считаться механическим.
Принудительная вентиляция
Механическое проветривание помещения осуществляется путем установки на отдушины специальных вентиляторов. Это способствует достаточно быстрому обновлению воздуха, без чего не обойтись в таком помещении, как моечная. Этот способ вентилирования удобен, когда пар бане нагнетается специальным устройством, его излишек легко выводится.
У искусственной системы проветривания есть ряд преимуществ по сравнению с естественной:
- Существует возможность фильтрации поступающего воздуха.
- Микроклимат постоянно поддерживается на заданном уровне.
- Прогретые воздушные массы распределяются равномерно.
Принудительная система вентилирования по своим качествам значительно выше естественной
Однако в любом случае необходимо обращать внимание на правильность расположения вентиляционных ходов.
Что такое Басту и как ее использовать в бане
Это разновидность естественного воздухообмена, которую часто используют в шведских саунах. Схема вентиляции баста в бане:
Расположение воздуховодов для естественного движения воздуха
Установка этой системы предельно проста и не требует каких-то особых инструментов и знаний. Приточная труба из нержавеющей стали монтируется диагонально от топки в двадцати сантиметрах от пола. Вторая труба устанавливает прямо над печкой в стене. На обоих воздуховодах устанавливают заслонки для регулирования потоков.
В сауне такая система работает безотказно. Но использование ее для классической русской бани стоит тщательно продумать. В русской бане всегда используется влажный пар, но температура воздуха при этом ниже, чем в сауне. Использование вентиляции Басту в русской бане может привести к неоправданной потере драгоценного тепла. Чтобы избежать потерь, необходимо использовать задвижки. Во время банных процедур их закрывают, а после них и в процессе растопки заслонки раскрывают.
К сведению! Если во время растопки открыть заслонки, температура в парной будет подниматься гораздо медленнее. Кроме того, увеличится расход топлива. А если не открывать, может скопиться углекислый газ.
Если в конце парения открыть заслонки, пар быстро уйдет и помещение станет просыхать
Следует отметить, что Басту будет функционировать долго и надежно, она не требует какого-то обслуживания и ремонта. Среди недостатков такой методики нужно упомянуть, что в ветреные дни в парной будет сильный сквозняк. Кроме того, Басту не предусматривает применение фильтров для очистки воздуха.
Требования, предъявляемые к системе
- Основной закон обеспечения хорошего воздухообмена гласит, что объем поступающего воздуха в парилку должен быть равен его оттоку, также потоки должны быть четко регулируемы и иметь правильное направление.
- Движение свежего воздуха должно быть в направлении от жилых помещений к помещениям санитарного назначения.
- Вне зависимости, какая схема вентиляции в сауне используется, вытяжная стойка должна находиться выше уровня кровли.
- Из предбанника или комнаты для отдыха вентиляцию следует направлять в вентиляционную шахту туалета или душевой.
- Если в вашей бане установлена газовая аппаратура для нагрева, то она должна быть оборудована отдельной вентиляционной шахтой.
- Если ваша парилка устроена по принципу финской сауны, где используется сухой пар, имеет смысл направить горячий воздух выводной системы для обогрева смежных помещений.
- Вентиляция сауны и парилки должна быть комбинированной, при длительном посещении одной естественной системы может не хватить.
Один из вариантов циркуляции воздуха.
Пошаговый инструктаж по монтажу
Классический порядок работы такой:
- В стенах бани делают два отверстия с поперечными размерами 100-200 мм. Желательно сформировать продухи еще на этапе строительства, чтобы позже не пришлось высекать их в готовых стенах. Одно отверстие выполняют позади печи (или рядом с ней), на расстоянии 20 см от пола. Другое – на противоположной стене, по диагонали, на расстоянии 20 см от потолка.
- В отверстия устанавливают короба. Их можно купить уже готовыми – из металла или пластика. В рубленых банях лучше использовать деревянные короба, сколоченные из досок.
- На приточное отверстие ставят вентиляционную решетку, на вытяжное – задвижку. Если одно из отверстий выходит на улицу, с наружной стороны на короб устанавливают сетку от насекомых.
Но этот порядок работ не единственно правильный — все зависит от того, какое у вас строение и какую схему воздуховодов вы выбрали.
Вентиляция кирпичной и турецкой бани
При планировании системы вентиляции для кирпичной бани нужно учесть, что ее эффективность должна быть в разы выше, чем деревянной. Ведь в этом случае сушить придется не только внутреннюю обшивку парилки/моечной/раздевалки, но и стены: кирпич очень гигроскопичный материал. Для удаления всей влаги, необходимо, чтобы приток/отток воздуха на время просушки, был очень активным, а отдушины имели надежные заслонки, которые позволяют регулировать интенсивность движения воздуха.
При устройстве вентиляции турецкой бани («хамам») с ее 100% влажностью, вытяжная вентиляция также должна быть очень эффективной: за час работы необходимо обеспечить шестикратную замену воздуха в помещении. Кроме того, нужно предусмотреть возможность отведения конденсата, который образуется при остывании в больших количествах. Решить эту проблему можно двумя способами: смонтировать в трубе осушитель воздуха, который выводит конденсат в систему канализации, или предусмотреть в вентиляционной трубе канал для отвода конденсата (он тоже выходит в канализацию).
Вывод: планировать вентиляцию необходимо на этапе проектирования бани, располагая приточные отдушины в фундаменте. При необходимости, можно сделать отдушины в готовых стенах, но это достаточно хлопотно и сложно.
Вентиляция в парилке бани: схема
Вентиляция в парилке бани – схема системы. Состоит из двух отверстий: одно, из которых приточное, а другое – вытяжное (выходов можно сделать несколько). При выборе размеров вытяжного проема надо руководствоваться несколькими правилами:
- самое большое должно быть на максимальном удалении от печи (чтобы тепло прямотоком не уходило вовне);
- остальные можно пустить по периметру потолка;
- размер отверстий рассчитывается исходя из 24 кв. см на каждый кубический метр помещения. Чаще всего диаметр не превышает 30 см, но и количество составляет 2 и более.
Усилия тяги определяется перепадом высоты между приточным и вытяжным проемами.
ВАЖНО! Не размещайте отверстия точно друг напротив друга, это неизбежно вызовет появление сквозняков. Мы рекомендуем применять заслонки или заглушки для ручной регулировки. Мы рекомендуем применять заслонки или заглушки для ручной регулировки
Мы рекомендуем применять заслонки или заглушки для ручной регулировки.
Вентиляция в парной русской бани: схема
Обеспечивается вентиляция в парной русской бани схемой, при которой имеются отдушины с регулируемыми заглушками, с учетом вышеуказанных правил. Либо применением залповой вентиляции, о которой мы расскажем далее.

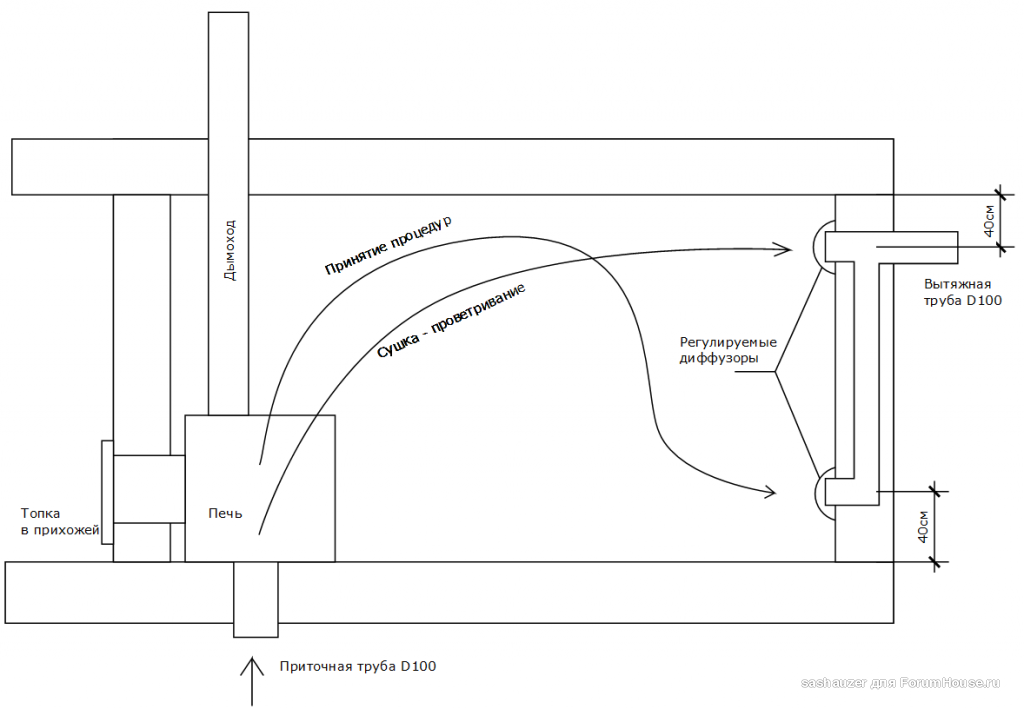

Баня: вентиляция парилки (если печь в предбаннике или комнате отдыха)
О бане, вентиляции парилки, у которой печь находится в ином помещении, отличном от парилки, вероятнее всего придется задуматься о принудительной вентиляции, которая обеспечит движение потока в нужном направлении.
Как это показано на схеме:
Баня: вентиляция парной (если печь в парилке или парилка соединена с моечной)
Обеспечивается нагреванием от печи поступающего извне холодного воздуха и отталкивания его от источника тепла, и обратного возврата после удара о стены. Движение воздуха может стимулироваться применением дополнительных вентиляторов.
Для бани, вентиляции парной – организация просушки бани особенно важна, так как вода в моечной может обладать поистине разрушительным действие на отделочные материалы и пол. Помимо основной требуется усиленная вентиляция полов: путем установки вытяжного проема между чистовым и черновым полом, установка может сопровождаться монтажом вентилятора.
СПРАВКА. Проследите, чтобы на вентилятор не попадала вода, чтобы исключить риск короткого замыкания.
Более 10 разных схем вентиляции бани смотрите в этой статье.
Вентиляция в бане в парилке: почему необходима?
Выше мы уже рассказали об опасности замкнутой среды с точки зрения воздействия угарного газа, а также упомянули о необходимости создания микроклимата для просушки парной после её использования. Вентиляция в бане, в парилке однозначно повысит комфортность пребывания там и продлит срок эксплуатации постройки.
Вентиляция в парилке русской бани
Отличительной особенностью русской бани является влажный пар. При этом разнится и температурный режим, который ниже аналогичного показателя у сауны. Однако, напитанный влагой теплый воздух в значительно быстрее прогревает человеческое тело и обладает более мягким и щадящим действием (не оказывается спазмирующее действие на сосуды, можно посещать людям пожилого возраста и детям).
Устройство печи достаточно специфично: как правило, камни размещаются внутри, доступ к ним можно получить открытием дверцы. Это обеспечивает более длительное сохранение тепла камнями, и их сложнее залить, даже при неумелом расходе воды.
Вентиляция в парилке русской бани
Самое важное – это сохранить баланс, ведь пар имеет «ударный» характер, вырываясь из печи, сразу после того, как на каменку плеснули воды. Если она будет сконструирована неправильно, то можно упустить весь пар. В русской парной чаще всего применяются отдушины, которые устанавливаются в нижней части стен и обеспечивают сохранность жара, который скапливается у потолка
В русской парной чаще всего применяются отдушины, которые устанавливаются в нижней части стен и обеспечивают сохранность жара, который скапливается у потолка.
Функции естественной вентиляции парной
Баня нуждается в вентиляции, т.к. она выполняет 3 основные функции:
- Насыщение парной кислородом.
- Создание оптимальных банных процессов для управления паром и воздухообменом.
- Просушка бани после мытья, чтобы предотвратить образование плесени и грибков, разрушающих деревянные строения.
Чтобы парильщикам легко дышалось, требуется постоянное поступления свежего воздуха.Многие утверждают, что вентиляция парилки не нужна, т.к. после мытья проветривают баню через дверь и окно.
В организме человека в момент парения в несколько раз возрастает процесс обмена кислорода в крови. За одно посещение парной (до 2 часов и более) взрослый человек выделяет 0,5-1,5 л пота, который является концентрированным токсином. Без притока свежего воздуха мы отравляемся продуктами своей же жизнедеятельности. Воздушная смесь с низким содержанием кислорода и высоким углекислого газа может вызвать головные боли, тошноту, головокружение и вялость. Люди воспринимают это как непереносимость бани, и не осознают, что сами создали такие условия. Причина в том, что отсутствует вентиляция в парной.
Как создаются паровые режимы? Чтобы воздушный поток быстро нагревался, его вводят внизу печи, от которой он нагревается и, смешиваясь с паром, поднимается к потолку и к зоне парения.
Там создается слой пара, который при охлаждении начинает оседать в виде конденсата. На стене, напротив печи, противоположной стороне ниже, под полком бани, делается отверстие для выхода отработанного воздуха. За счет внутренней циркуляции идет активное подмешивание свежего воздуха и удаление ненужного. На каналы устанавливают задвижки, чтобы корректировать в парной воздухообмен. Так идет управление паром, и банные процедуры проходят в более комфортных условиях.
На противоположной от приточки стене в верхней части делают еще одно вытяжное отверстие, которое закрывается на период топки и мытья. Верхняя вытяжка не для паровых режимов. Она нужна только для просушки бани после мытья. После принятия банных процедур необходимо открыть и верхнее отверстие и нижнее, чтобы хорошенько просушить помещение.
Многие заблуждаются, утверждая, что просушить баню можно печью при закрытых дверях и окнах. Это иллюзия. При отсутствии воздухообмена хорошо высушить баню не удастся. При нагревании воздух способен удерживать в себе много воды (пара). При его остывании все происходит наоборот: воздух не может удерживать много влаги и начинает выбрасывать ее в виде росы. В результате в бане останется много сырости. При организованной вентиляции с каждым новым потоком уносится на улицу и лишняя влага. С этим справится любая стальная печь, ведь процесс остывания идет до 3 часов.
Особенности конструкции и приток воздуха
Приток воздуха должен происходить непосредственно извне, с улицы. При этом в саму парилку воздух может поступать как с улицы, совсем холодный, так и со смежных помещений, чуть теплее.
Поток с улицы необходимо быстро прогреть, для чего оптимальным вариантом будет подвод воздуховода под печку, если есть, то в канал поддува топки в печи-каменке или к теплообменной стенке, которыми снабжаются современные модели. Альтернативный вариант – организовать теплообменник на открытом участке дымохода. Создается дополнительный кожух, закрытый со всех сторон, отстоящий от трубы дымохода. Подводится канал с улицы и выходное отверстие в сторону парилки.
Воздух со смежных помещений поступает из зазора внизу двери, и также можно организовать вентиляционное отверстие в перегородке, только в той же стенке, возле которой стоит печка и находится входная дверь, на уровне чуть выше пола.
Приточное отверстие должно давать достаточный объем воздуха не только для обеспечения кратности воздухообмена, но и для нормального функционирования печки. В инструкции к печке или рекомендациях мастера сказано, какой объем воздуха примерно проходит через топку. Также это можно понять из описаний требований к дымоходу печки, его диаметра и пропускной способности.
Учитывается и расположение дверцы в топку. Если она обращена в сторону парилки, то дополнительно площадь приточки учитывается и на общий вход в баню, и отдельно в парилку. Если дверца выведена наружу, то приток в парилку рассчитывается только по кратности воздухообмена, а на нужды печки приток учитывается в смежных помещениях.
Для обеспечения чуть большего давления внутри, чем снаружи, приток должен быть больше, чем вытяжка, хотя бы на 3-5%.
