Установка вентиляционной трубы на крыше частного дома

Рекомендации по выбору места для вентиляционного выхода

Мастера рекомендуют выбирать место выхода на крышу так, чтобы выполнить канал без изгибов. Тогда эксплуатационные характеристики системы будут максимальными. В случае, если такой вариант неосуществим в силу определённых обстоятельств, то придётся использовать гофрированные изделия. Использование гофротруб позволит с лёгкостью смонтировать конструкции необходимой формы.

Как уже было сказано выше, на крышах скатного типа кровельная проходка устанавливается как можно ближе к коньку. В таком случае увеличивается надёжность системы, так как больший сегмент трубы будет расположен в помещении и защищен от перепадов температур и прочих атмосферным явлений. Короткий же конец воздуховода, выходящий наружу, будет более устойчив к порывам ветра.

Трубы следует устанавливать как можно ближе к коньку крыши

При любом варианте размещения вентиляционной трубы нужно учитывать показатели ветрового подпора. Сильный ветер может препятствовать нормальному воздухотоку или даже направить его в противоположную сторону.

Технология установки трубы на крыше

Прежде чем сооружать вывод вентиляционной трубы, необходимо завершить монтаж внутренних инженерных коммуникаций и закрепления воздуховодов. Перечень необходимых инструментов зависит от вида материала кровли и может включать зубило, ножницы по металлу, дрель и электролобзик. Кроме того, понадобится строительный уровень для контроля правильного расположения вентиляционной трубы и маркер для разметки.

Этапы монтажа узла прохода

Вывод трубы на крышу через перекрытия удобнее выполнять с помощью готовой конструкции узла прохода, который устанавливают следующим образом:

  • определяют место установки проходного элемента на крыше, учитывая особенности ее конструкции и требования СНиП;
  • намечают контуры, где будет располагаться труба для вентиляции, и вырезают в кровле отверстие нужного диаметра, выбирая инструмент и способ в зависимости от используемого материала;
  • таким же образом делают отверстия в гидроизоляции и утеплителе;
  • размечают по шаблону положение проходного узла и просверливают ряд отверстий для крепления саморезов;
  • очищают поверхность кровли от пыли, грязи и влаги;
  • наносят на нижнюю поверхность уплотнительной прокладки слой герметика и располагают ее на предназначенном месте;
  • на прокладку устанавливают проходной элемент и фиксируют его с помощью саморезов;
  • вентиляционную трубу вставляют в узел прохода, затем проверяют вертикальность ее расположения и закрепляют шурупами.

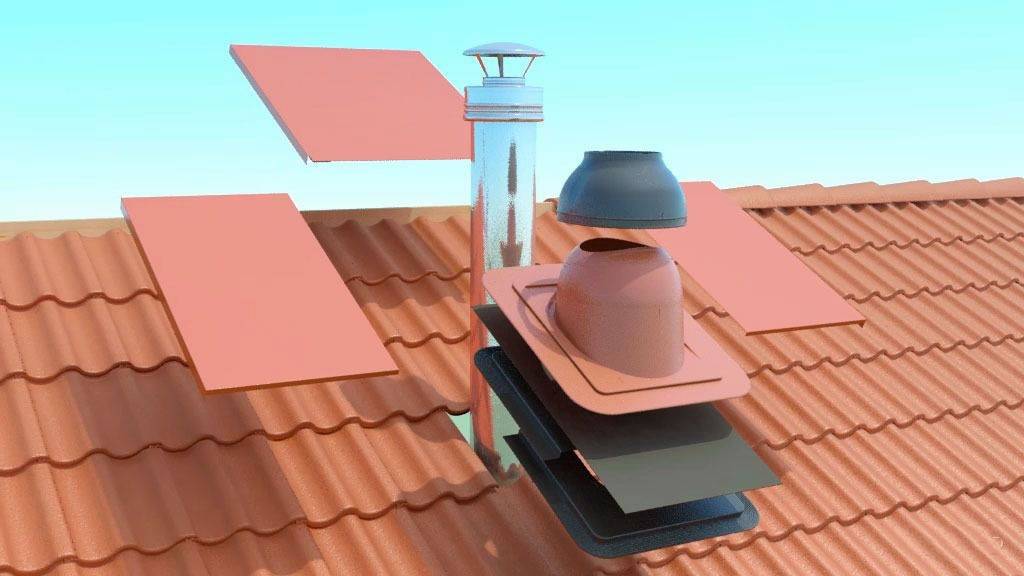

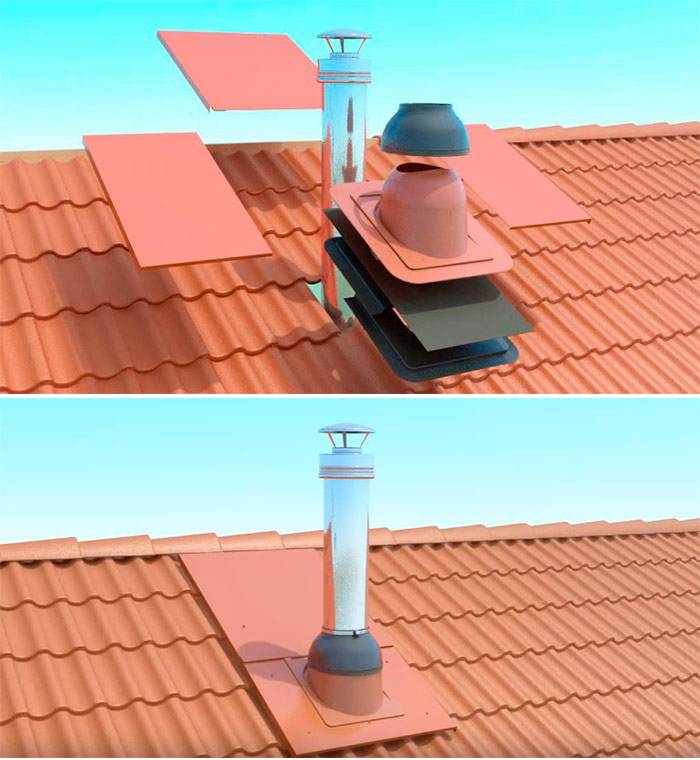

Конструкция проходного узла для вывода вентиляционной трубы на крышу

После монтажа вентиляционной трубы на крыше следует проверить плотность прилегания основания проходного элемента: он должен быть прижат к кровле таким образом, чтобы произошло устранение излишков герметика из-под прокладки конструкции. Кроме того, со стороны чердака следует провести герметизацию выхода воздуховода на крышу.

Дополнительные устройства

Для защиты воздуховодов от попадания мусора и атмосферной влаги используют колпак на вентиляционную трубу, который предотвращает ее засорение и увеличивает срок службы. Обычно он состоит из следующих частей:

  • крышки в виде зонта, защищающего от осадков;
  • капельника, используемого для отведения воды, стекающей с верхушки.

Колпак на вентиляционную трубу

Кроме вентиляционной трубы, на крыше могут устанавливаться аэраторы, которые обеспечивают циркуляцию воздуха между слоем теплоизоляции и внешним покрытием кровли. Они необходимы, если длина ската превышает 3 м и естественной тяги недостаточно. Для эффективного функционирования аэраторов следует предусмотреть возможность притока воздуха и правильный монтаж контробрешетки на всей площади ската кровли.

Аэратор кровельный

При правильном выборе месторасположения вывода вентиляционной трубы на крыше, соблюдении технологии его установки и использовании дополнительных приспособлений достаточно просто обеспечить оптимальное движение воздушных масс в системе и создать комфортный микроклимат в помещении.

Что следует учесть при устройстве вентиляционных выходов

Проектирование и установка системы вентиляционных воздуховодов – задача ответственная и серьезная. Все правила монтажа должны быть соблюдены, особенности конструкции – учтены, расчеты – правильно произведены.

Поэтому доверить эту задачу нужно профессиональным проектировщикам.

Неправильное устройство вентиляционного выхода может стать причиной появления:

  1. высокой влажности;
  2. слабой тяги;
  3. неприятных запахов в помещении;
  4. грибка и плесени;
  5. попадания дыма из кухни в другие помещения.

Если проект был разработан правильно, место вывода трубы соответствует нормативам, монтаж был проведен качественно, то хорошая вентиляция в доме будет обеспечена.

Свежий воздух — это залог не только комфорта и уюта в помещении, но и хорошего самочувствия проживающих в нем людей.

Кроме правильного проведения монтажа вентиляционной трубы, нужно позаботиться и о гидроизоляции. Ее устанавливают на покрытии кровли (кровельном материале) и на самой трубе, где этого требует технология.

Гидробарьер может быть двух видов:

Силиконовый чехол. Колпак, который надевается непосредственно на трубу, затем обрабатывается силиконом, прижимается накладкой либо хомутом.

Так фиксируются конструкции на кровле из битумной черепицы или профнастила. Чтобы зафиксировать их на ондулине или металлочерепице, нужно будет купить и установить переходной профиль, у которого такой же размер волны.

Мастика. При использовании воздуховода нестандартных форм и размеров, потребуется стыки заклеивать битумной мастикой или специальным материалом. Цвет подбирается индивидуально.

Вентиляция мягкой кровли

У всех мягких кровель – и рулонных, и битумно-черепичных – есть общий недостаток: отсутствие воздухопроницаемости. Это значит, что конденсат, который скапливается под кровлей, остается там навсегда. Разрушает утеплитель, деревянные стропила и обрешетку.

Чтобы этого не произошло, существуют технологии устройства вентиляции мягкой кровли. Сейчас я перечислю несколько вариантов.

Примение кровельного аэратора на мягкой кровле

  • Использование аэраторов относится к точечной технологии вентиляции.
  • Аэратор – небольшой прибор для вентиляции, обычно грибообразной формы.
  • Высота и диаметр могут быть разными. Количество тоже различно:
  • Малые аэраторы ставят из расчета одна штука на 60 метров квадратных;
  • Большие – 1 на 100-120 метров.

Приборы размещают равномерно по площади крыши, предпочтительно в верхней ее части. Расстояние между соседними не должно превышать 12 метров.

Аэратор может оснащаться собственным вентилятором или встраиваться в общедомовую вентсистему.

Коньковые вентиляторы

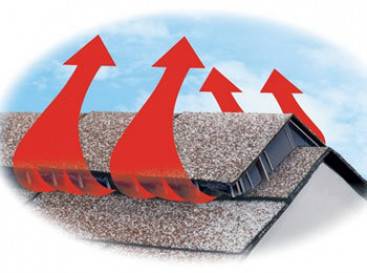

Коньковая (непрерывная) вентиляция подкровельного пространства мягкой кровли более эффективна, чем точечная. Локальные аэраторы чаще используются для жестких покрытий.

Вентилируемый коньковый элемент – это жесткая пластиковая конструкция, состоящая из сплошной верхней части в форме уголка и перфорированных стенок.

Для установки такого аэратора в коньковом брусе по всей длине с обеих сторон выбирают пазы, которые потом перекрываются коньковым элементом. Таким образом отток воздуха из-под кровли происходит по всей длине конька.

Особенности монтажа:

  • При укладке покрытия подкладочный ковер возле конька должен выступать из-под рядовой черепицы на 15 сантиметров;
  • Выступающий край загибают на черепичное покрытие;
  • На отогнутые края ставят конек;
  • Пластиковые части закрывают черепичными лепестками, перфорированные стенки оставляют открытыми.

Обратите внимание

Преимущество вентилируемого конька: его можно установить не только в процессе возведения крыши, но и позже, без демонтажа покрытия.

Вентиляция мягкой кровли с устройством двух зазоров

В верхней и нижней части крыши устраивают вентзазоры размерами не меньше 5 сантиметров. Нижний выполняет приточную функцию, верхний – вытяжную.

Обратите внимание

Важный момент в процессе устройства крыши: между слоем утеплителя и основанием для черепицы (листами фанеры) необходимо оставлять воздушный зазор.

Для этой цели на стропильные ноги устанавливают бруски контробрешетки. Их прибивают вдоль стропил, а на них крепят листы или доски сплошной обрешетки.

Карнизная вентиляция кровли

Здесь тоже есть варианты:

  • Подшивка крыши перфорированными софитами;
  • Врезанные в софиты ПВХ решетки для вентиляции;
  • Специальные кровельные элементы с продухами, которые устанавливают немного выше свесов.

Для кровель большой крутизны, от 45 градусов, применяют также аэраторы ендовы.

Устройства вентиляции для плоских рулонных кровель

Все вышеперечисленные технологии предназначены для скатных крыш. Для плоских они не эффективны. На плоских мягких кровлях вентиляция осуществляется с помощью специальных приборов:

  • Вентиляционные насадки;
  • Инерционные турбины;
  • Электрические вентиляторы для кровель.

Проход вентиляции через мягкую кровлю

Для прохода вентиляции через кровлю часто используются слуховые окна. Но существуют также специальные системы, т.н. узлы прохода.

Обратите внимание

Узел представляет собой проем в перекрытии и крыше, через который проходит металлическая труба с толщиной стенки не меньше миллиметра.

Трубы бывают круглого, квадратного, прямоугольного сечения. Система воздухообмена – естественная или принудительная (с применением вентилятора).

Вентиляция для мягкой кровли – момент очень важный, пускать его на самотек ни в коем случае нельзя. Это приведет к низкой функциональности крыши и ее преждевременному разрушению.

Как делали вентиляцию раньше?

Очень простой выход из положения был известен зодчим ещё издревле.

При строительстве обязательно делали так называемые слуховые окна. С виду они играли непросто декоративную роль, как это казалось многим. С их помощью становилось возможным сушить чердачное помещение у любого строения. Правда, такой вариант не обеспечивал принудительной вентиляции и вытяжки воздуха. Поэтому всё равно оставались «мёртвые» не проветриваемые места.

Чтобы обеспечить полную вентиляцию, надо было ещё обязательно позаботиться о вентиляции на фронтальной части крыши и карниза.

При выполнении всех этих условий воздух в чердачном пространстве будет обновляться не один раз в течение одного часа.

Но надо помнить, что всему есть предел. Неправильный вывод вентиляции на крышу частного дома своими руками может существенно снизить параметры теплоизоляции. А значит не придётся говорить об энергосбережении и в зимний период тратить больше энергии на отопление.

Опасность отсутствия вентиляции

Если не сделана вентиляция то любой жилой дом получает следующие проблемы.

  1. Конденсация влаги при перепадах температур на внутри кровельном пространстве.Прямо на деревянных несущих конструкциях постоянно скапливается влага, которая становится причиной распространения плесени и грибка. В дальнейшем это может вызывать даже начало гниения элементов крыши. Намокание утеплителя заканчивается тем, что он становится причиной прелого запаха на чердачном помещении. В результате срок службы даже современных отделочных и энергосберегающих материалов значительно сокращается. Излишняя влажность доводит до того, что вода даже может проступить через гидроизоляцию и начать смачивать потолочное пространство. В результате даже дорогостоящий ремонт с подвесными потолками может прийти в негодность.
  2. Постоянное скопление не самых приятных ароматов в процессе приготовления хозяйкой разных вкусностей.Отсутствие вентиляционной системы приведёт к скоплению жира прямо на внутренней части стен кухонного помещения. А значит генеральная уборка не заставит себя долго ждать.
  3. Запах сырости в ванной комнате после каждого её использования.Даже на кафельной отделке под действием постоянной влажности появляется самая настоящая плесень. Избавится от которой, кстати, не получится.

И все это становится возможно из-за отсутствия всего лишь естественной вентиляции в частном доме в кровле.

Монтаж

Перед установкой системы вентиляции в частном доме собственными руками необходимо спланировать расположение приточных и вытяжных воздуховодов, направление потока воздуха. Планировка всех компонентов системы вентиляции должна быть разработана профессионалами. Выполняется по следующим правилам:

  1. Помещение, в котором циркулирует наиболее загрязненный воздух, находится в самом конце вентиляционной цепи.
  2. Воздухозаборник не находится на кухне или в ванной комнате, но выход находится в этом месте.
  3. Вытяжной вентилятор должен быть расположен как можно ближе к потолку и направлен вверх.
  4. Вход и выход должны быть расположены как можно дальше друг от друга.

Установка начинается с крыши, где будут расположены основные вентиляционные элементы. Вентиляционная труба подводится к крыше, поднимаясь выше конька на 50 см. Если это условие не будет выполнено, поток воздуха будет идти в обратном направлении. Аэратор должен быть размещен на выходе из трубы, чтобы предотвратить попадание различных отложений.

Воздухозаборная труба подводится сверху и закрывается решеткой. Затем устанавливается воздухозаборная система, из которой воздуховоды выводятся во все помещения. Вентиляционные трубы на крыше не должны крепиться под углом 90 градусов, а точки крепления должны быть тщательно герметизированы.

При использовании электрических вентиляторов следует предусмотреть обратные клапаны, особенно при установке вентиляции в ванных комнатах и кухнях. Все вентиляционные выходы во внутренние помещения должны быть закрыты решетками и предусмотрены горизонтальные секции для отвода влаги. Канальная вентиляция не должна быть подключена к общей вентиляции.

Поэтому при использовании пластиковых канализационных труб для вентиляции существуют те же недостатки, что и при использовании пластиковых вентиляционных труб. Единственным недостатком канализационных труб является проблема встраивания в фитинги, колена, ответвления вентиляционных каналов. Вентиляционная система, изготовленная из обычных пластиковых труб, является оптимальным вариантом для создания эффективной циркуляции воздуха при подготовке соответствующей схемы и качественном монтаже.

Фактически, схема канализации такова, что внутри квартиры не скапливается неприятный запах. Имейте в виду, что при промывке канализационной системы внутри создается вакуум, который протягивает воду по трубам и из коллекционных сифонов, которые присутствуют в каждом приспособлении в доме. Поскольку канализация не герметизирована, вонь со временем начнет просачиваться в дом и причинять неудобства живущим там людям. И запах настолько неприятный, что люди раздражаются и пытаются найти его источник, чтобы его можно было как можно быстрее устранить.

Для начала убедитесь, что система оснащена более чем одним сифоном, потому что на самом деле эти простые отстойники являются гидронасосами, которые предотвращают распространение неприятных запахов, поддерживая вакуум внутри. Желательно, чтобы сифон располагался ниже по течению водостока, потому что он более надежен. Есть еще одна важная причина, и это ужасный запах, излучаемый канализационной системой. Если в доме есть несколько ванных комнат, и одна из них не использовалась долгое время, то вода в установленных ловушках давно высохла, и вакуум нарушается, потому что клапан не работает.

Поэтому важно проветривать систему, иначе запах быстро распространится по всей квартире. Стандартная классическая вентиляция, даже с вентилятором принудительной вентиляции, вряд ли спасет находящихся в ней людей. В этом случае поможет только фоновая труба, способная подавать нагретый воздух под давлением

Он устремляется вверх, и запах выходит через него прямо в атмосферу

В этом случае поможет только фоновая труба, способная подавать нагретый воздух под давлением. Он устремляется вверх, и запах выходит через него прямо в атмосферу.

Общие рекомендации по размещению элементов вентиляции

Рассмотрим некоторые общие правила, которые рекомендуется соблюдать при монтаже кровельной вентиляции.

  • При монтаже врезаемых элементов используется гидроизолирующие фартуки, места соединения их с поверхностью крыши промазываются мастикой. Плохо выполненная гидроизоляция в дальнейшем может привести к протечкам.
  • Обязательно устанавливайте защитные решетки, чтобы защитить кровельное пространство от птиц и мусора.
  • Количество необходимых комплектующих рекомендуется продумать заранее, также их желательно приобретать у того же производителя, что и кровельный материал.
  • Высота вентиляционной трубы над кровлей должна быть не меньше 50 см. Если труба находится на расстоянии более 3 м от конька, то по длине она должна находиться на одном уровне с коньком.

Определение высоты трубы относительно кровли.

  • В холодных регионах вентиляционные элементы рекомендуется утеплять, чтобы избежать образования конденсата и обледенения.
  • Крыши сложной формы требуют большого количества вентиляционных элементов.

Устройство вентиляционной шахты

Строение, как правило, похоже на ствол цилиндрической формы. Он расположен строго по вертикали и содержит три части:

  • одна большая – порядка 300х600 мм;
  • две маленькие – порядка 150 мм.

Именно большая часть и есть ствол, который пересекает все этажи строения, начиная от подвала до чердака. Конструкция может быть и нестандартной. Увеличенные размеры обязательно учитываются при подборе вентиляторов.

Через специальные окошки, находящиеся в таких помещениях как кухня или санузел загрязненный воздух попадает в не очень большие каналы и, поднявшись через них на высоту порядка трех метров, оказывается в общей шахте. Благодаря подобному устройству практически исключается распространение использованного воздуха через воздуховод из одного помещения в другое, к примеру, из кухни в ванную, после чего и в комнаты.

В хозяйственных постройках, скажем, фермах или птицефабриках, идеальным вариантом конструкции, обеспечивающей циркуляцию воздуха, считается вентшахта около конька. Они проходят во всю длину крыши здания по направлению конька.

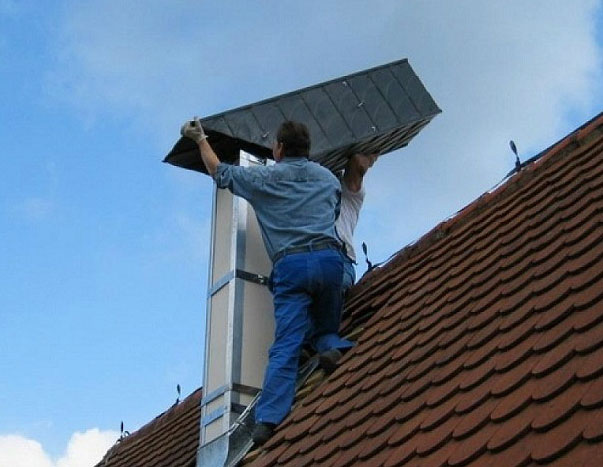

Чтобы закрыть доступ дождевым каплям дождя, над выходным отверстием короба монтируют зонт. Как правило, в конструкциях естественного воздухообмена непосредственно на устье монтируют дефлектор. При порывах ветра здесь создается разрежение, которое способствует усилению тяги. Но прежде всего, конечно, дефлектор не дает потоку воздуха «опрокинуться» в коробе

При расчете системы разрежение, которое создает ветер, не принимается во внимание

Варианты с искусственным воздухообменом, которые способствуют удалению агрессивных примесей воздуха первого и второго классов, работают несколько иначе: загрязненный воздух выбрасывается на довольно существенную высоту. Такой выброс называют еще факельным.

Высота трубы

Размер трубы, располагающейся над кровлей, указывается СНиП:

  • При установке вентиляционного выхода рядом с дымоходом ее высота должна быть равной ему.
  • На плоской кровле высоту трубы необходимо выбрать с учетом ее диаметра, но в пределах 50 см.
  • Для скатной кровли имеет значение удаленность выхода вентиляции от конька: если труба Расположена дальше, чем на полтора метра, то ее высота должна быть от 50 см и больше.
  • При значительной удаленности вентиляционного узла от конька крыши (от 3 метров и дальше) необходимо провести воображаемую линию от верхней точки крыши вдоль кровли вниз. Верхушка трубы должна касаться условной линии пересечения от конька до горизонта.

Выбор места для трубы

Установку выхода трубы на крышу нужно продумать таким образом, чтобы у нее был минимальный наклон или изгиб.

В идеале труба должна устанавливаться строго над внутренним стояком вентиляционной шахты. Если это невозможно по какой-либо причине, желательно использовать гибкую гофрированную трубу для соединения узлов.

Пожаробезопасность

При организации вентиляции здания все помещения и этажи оказываются связанными друг с другом сетью каналов и воздуховодов, что само по себе опасно с точки зрения пожарной безопасности. Поэтому сами эти элементы и прокладки между ними выполняют из материалов, отвечающих СниП, согласно которым обеспечивается взрыво- и пожаробезопасности. В частности, шахта отделяется от воздуховода перегородкой из негорючего и устойчивого к влаге материала.

Технические факторы

Качество функционирования вентиляционной системы зависит не только от материалов, которые использовались для ее возведения. Большое значение имеет тот факт, насколько выполненная конструкция соответствует имеющимся стандартам и нормативам. В первую очередь необходимо учитывать важнейший аспект — пожарную безопасность.

Основные ошибки при монтаже вентиляции

Типичным промахом является неправильное определение необходимой устойчивости всего вентиляционного стояка. Закрепление трубы только на верхней части кровли, без опоры на стропила или другой элемент обрешетки не обеспечивает надежности конструкции.

Рассчитывать вывод вентиляции на крыше нужно сразу с учетом дополнительных насадок и устройств. Они не только увеличивают вес трубы, но и создают дополнительную парусность при порывах ветра. Поэтому под них нужен определенный запас устойчивости конструкции.

Герметизацию прохода трубопровода через крышу нужно проводить не только снаружи, но на внутренней части кровли.

Серьезной ошибкой является бессистемное проведение вентиляции во внутренних помещениях. Любой дополнительный поворот магистрали или лишний стык приводят к уменьшению тяги в системе и к уменьшению эффективности ее работы.

Самостоятельное изготовление грибка для трубы

В первую очередь следует подготовить расходные материалы и инструменты, в том числе:

Перед началом работы нужно выполнить на листе картона чертеж и примерить заготовку.

Последовательность действий при изготовлении грибка на трубу вентиляции будет  следующей:

На металлическом листе отмеряют прямоугольник определенного размера и отрезают его.Чтобы изготовить заготовку для крышки круглой формы со срезанным краем, нужно вырезать круг из прямоугольника и отрезать до центра уголок в 45 градусов.

Края пластины подгибают при помощи киянки.Заготовке придают изгиб покатой формы. Для этого можно использовать угол рабочего стола или поверхность железного уголка.Заготовку соединяют по линиям сгиба и обрабатывают киянкой.Для устранения погрешностей формы, необходимо пройтись заготовкой по плоской поверхности. Теперь шапочка подготовлена.Для основы также нужно вырезать прямоугольник.

Чтобы знать его длину, снимают замеры с трубы и добавляют запасные несколько сантиметров. Торцы заготовки обрабатывают киянкой. Придают пластине цилиндрическую форму и соединяют концы.Из остатков металлического листа делают 3 – 4 ножки, складывая отрезки вдвое.

На их концах просверливают дырки, потом ножки снизу загибают.В шапочке с равными промежутками просверливают дырки и заклепками прикрепляют ножки. Примеряют шапочку к основе и при помощи маркера отмечают места для заклепок. Просверлив дырки, скрепляют конструкцию грибка заклепками.

Прежде, чем приступать к окончательной сборке, необходимо убедиться в ровности шапки, поставив конус на максимально ровную поверхность. Перед покраской изделия, до того, как соединять элементы, заготовку зачищают, грунтуют, покрывают антикоррозийным средством. Красящий состав для наружных работ наносят в 2 – 3 слоя.

Можно ли выводить вентиляцию на холодный чердак

Чтобы ответить на такой запрос еще раз вспомним о роли правильного воздухообмена. Вентиляция на чердаке предназначена для решения таких задач:

  • препятствует скоплению испарений образующихся в доме;
  • защищает утеплитель от образования грибка, а также основные элементы крыши от разрушения под воздействием влаги;
  • помогает поддерживать постоянную температуру на чердаке.

Если на холодный чердак вывести вентиляционный канал из дома, то в его пространстве будет скапливаться влага. Как следствие, деревянные конструкции постепенно начнут гнить и потребуют замены. Одним словом, на холодном чердаке выведение домашней вентиляции недопустимо.

Вентилирование холодного чердака

Вентилятор скользит под плитами, расположенными вокруг верхней части отверстия, и опирается на плитки внизу. Любители солнечной энергии на чердаке становятся все более популярными; Однако, как инженеры, так и производители рекомендуют использовать их на небольших чердаках из-за ограниченного объема воздуха, который они могут перемещать. Его установка аналогична установке обычных мансардных вентиляторов, за исключением кабелей.

Как установить вентилятор на чердаке

Шаг 1: Выберите подходящий размер вентилятора для чердака

Измерить чердак, а затем использовать таблицу ниже, чтобы выбрать подходящий размер вентилятора. Если каркас крыши более наклонный, у вас будет больше кубических футов воздуха, чтобы двигаться, поэтому вы должны купить более крупный вентилятор чердака, возможно тот, который следует за вами по порядку на столе. Обязательно проверьте руководство производителя размеров вентилятора, которое вы собираетесь приобрести.

Заключение

Вентиляционный выход, ведущий на мягкую крышу, делается из оцинкованной стали, которая устанавливается одновременно с теплоизоляционным материалом. Утеплитель должен обладать толщиной не меньше чем 5 см, при этом рекомендуется применять минеральную вату. Такой подход даст возможность разместить в теплоизоляторе такие элементы, как дефлекторы. После того, как будут смонтированы вентиляционные лопасти, внутренняя часть снабжается пластмассовыми трубками, используемыми для того, чтобы проложить электропроводку. Такой вентиляционный выход, помимо того, что даст возможность не класть на крышу коммуникации, послужит еще и хорошим тепло- и звукоизолятором.
