Как сделать вытяжку на кухне в частном доме через стену

Вентканал это. Естественная вентиляция: описание, задачи и разновидности

Основополагающим фактором здоровья и комфортного микроклимата для человека является естественная вентиляция помещения, в котором он живёт и работает.

Находясь в здании, люди непрерывно подвергаются воздействию негативных условий: повышенная концентрация едких веществ, источаемых строительными и отделочными материалами; в процессе дыхания кислород превращается в углекислоту; образование продуктов горения от газовых приборов; пыль и шерсть животных содержат аллергены; некоторые комнатные растения выделяют ядовитые вещества.

Вентиляция препятствует образованию опасной концентрации вредных веществ в помещении.

Принцип работы и разновидности

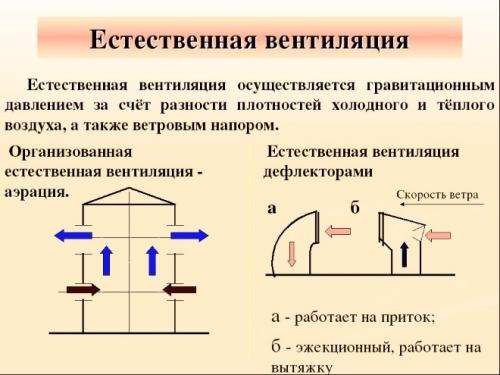

Для начала необходимо разобраться, что такое естественная вентиляция и чем она отличается от механической системы проветривания.

Естественная вентиляция представляет собой систему, эксплуатация которой не подразумевает никаких технологических установок, приводящих в движение воздушные потоки (вентиляторы, рекуператоры, приточно-вытяжные установки).

Чтобы изучить устройство и принцип действия естественной вентиляции необходимо вспомнить законы физики. Воздух на улице и в помещениях имеет, как правило, разные значения температуры и атмосферного давления. Через фрамугу окна или воздуховод, расположенный в стене, более плотный прохладный воздух проникает внутрь здания, а более лёгкий и тёплый, но уже загрязнённый воздух «выталкивается» наружу через вытяжные каналы, находящиеся выше точки притока.

Естественная вентиляция подразделяется на организованную (канальную) и самопроизвольную (бесканальную). В первом случае приток воздуха осуществляется через открытые двери, фрамуги, естественные щели здания. Выведение отработанных воздушных масс происходит через вытяжные шахты, расположенные в стенах и имеющие отверстия на кухне, в подсобных помещениях, в ванной комнате. Для организации канальной вентиляции в стенах и перекрытиях дома монтируют систему пластиковых или металлических каналов для притока свежего воздуха.

Факторы, влияющие на скорость и объём воздушного потока

Эффективность естественной вентиляции обусловлена природными факторами, что позволяет снизить энергозатраты по обслуживанию дома на 10-30%.

Перечень составных элементов, участвующих в естественном воздухообмене:

  1. Температура на улице и внутри помещения. Чем значительнее разница наружной и внутренней температуры, тем больше скорость и объём воздушных масс. В холодное время года естественная вентиляция функционирует наиболее продуктивно за счёт максимальной разницы плотности воздуха. С наступлением тепла значения удельного веса уличного и комнатного воздуха начнут выравниваться, что приведёт к ослабеванию тяги. В летний период, когда температура воздуха на улице достигает 28-30ºС, а в комнате ‒ 22-24ºС, возникает эффект обратной тяги, что ни в коем случае не говорит о неисправности системы вентиляции.
  2. Особенности обустройства вытяжной трубы. Чем выше вытяжная труба над поверхностью ‒ тем ниже показатели атмосферного давления, следовательно, тем сильнее тяга воздушных потоков из помещений.
  3. Влажность воздуха. Повышение относительной влажности воздуха при естественной вентиляции снижает скорость воздушного обмена.
  4. Скорость и направление ветра. Усиление силы ветра способствует понижению давления на исходе вытяжных труб, тем самым увеличивая объём выходящего из помещения воздуха. В безветренную тёплую погоду воздухообмен ослабевает.

Особенности монтажа вентиляции в частном доме

Количество клапанов зависит от объема помещения. Определяя места их расположения, желательно ориентироваться на оконные проемы. Во-первых, шторы закроют (хотя бы частично) вентиляционные решетки. Во-вторых, проходя через зону, где смонтирована отопительная батарея, холодный воздух, поступающий извне сквозь стену, станет несколько нагреваться. Следовательно, нужный микроклимат в комнате установится значительно быстрее

Чтобы не переустанавливать дверные полотна, необходимо обратить внимание на изделия с уже готовыми вент/решетками (их еще называют переточными). Если зазор пол – нижний срез двери менее 1,5 см, то придется менять высоту установки петель

То есть, приподнимать полотно, иначе циркуляция воздуха между помещениями будет нарушена, или станет невозможной.

На что ориентироваться при определении достаточной скорости воздухообмена? Наверное, это последний вопрос по данной теме, который представляет практический интерес. Все остальное при монтаже вентиляции своими руками несущественно. Приобретая готовый комплект в соответствии с проектом частного дома, собственник получает и инструкцию производителя по особенностям сборки системы, способам ее герметизации и так далее. Но сначала ведь необходимо все рассчитать. Какова же приемлемая скорость (м³/ч)?

  • Принудительная вентиляция – от 3 до 5.
  • Естественная вытяжка – до 1.

В качестве послесловия стоит отметить, что прежде чем приступать к монтажу вент/системы своими руками, правильность собственных расчетов следует проверить, обратившись к специалисту. Или сразу договориться о составлении проекта. Выйдет дороже, зато будет гарантия, что не придется ничего переделывать в монтаже.

Схема вентиляции частого дома

Сеть для распределения воздуха состоит из труб, фасонных изделий (поворотных элементов, разветвителей, переходников), распределяющих устройств (диффузоров, решеток). На ее основании можно определить:

  • рабочее давление вентилятора — оно зависит от технических параметров агрегата, типа и диаметра воздуховодов, числа поворотных и соединительных элементов, используемых распределителей воздуха. Чем длиннее магистраль и больше на ней разных соединителей, поворотов, переходников, тем большее давление должен создавать вентилятор;
  • скорость передвижения воздушных масс — зависит от диаметра магистралей. Для жилых домов это 2,5-4 м/с;
  • уровень шума — зависит от сечения магистралей и скорости передвижения по ним воздуха. Тихую работу вентсистемы обеспечат трубы большого диаметра. Если установить их нет возможности, используют магистрали сечение 160-250 мм, оснащенных распределительными решетками 20х20, или 20х30 см.

Согласно межгосударственному стандарту (ГОСТ 21.602-2003), на схеме должны быть отображены все элементы вентиляционной системы. Они обозначаются определенными символами и подписываются.

Схема вентиляционной системы

В данном документе также содержатся ссылки на другие нормативные акты, регламентирующие графическое обозначение направления воздуха в системе вентиляции, ее составляющих элементов (вентиляторов, труб).

Трубы

Чтобы проживание в коттедже было комфортным и безопасным для человека, необходимо организовать его вентилирование. Это не только обеспечит благоприятный микроклимат, но и продлит эксплуатационный срок самого сооружения. Существует несколько видов обустройства воздухообмена в помещениях. Выбор конкретной системы зависит от площади, конструктивных особенностей дома, количества проживающих в нем людей, бюджета. Чтобы она работала эффективно, ее планирование и монтаж лучше поручить профессионалам, имеющим опыт работы в данной сфере.

Естественная и принудительная вентиляция

Естественная вентиляция работает благодаря гравитации: у поверхности земли давление воздуха высокое, а с высотой оно постепенно уменьшается. Если взять вертикально стоящую трубу, то под действием разности давлений воздух в трубе будет двигаться от нижнего конца, где давление высокое, к верхнему. Это явление в просторечии называют «тягой».

Естественная вентиляция (иногда ее называют гравитационной) функционирует благодаря этой тяге. Вертикальный вентиляционный канал нижним концом выводится в вентилируемое помещение, а верхний — поднимается над крышей.

Естественная вентиляция обладает важными преимуществами:

  • Полная энергонезависимость — в конструкции не используются вентиляторы и механизмы, требующие электропитания.

  • Бесшумная работа — нет вентиляторов, создающих шум.

  • Простота конструкции и легкость обслуживания: нет изнашивающихся механизмов, требующих ремонта и периодической замены.

Вместе с тем ей присущи серьезные недостатки:

  • Эффективность вентиляции зависит от погоды и времени года. На ее работу влияет атмосферное давление, ветер и разница температур в помещении и на улице: зимой из-за стремления теплого воздуха подниматься вверх вентиляция работает гораздо эффективнее, чем в жару летом, когда воздух в доме холоднее, чем на улице.

  • Производительность естественной вентиляции невелика — тяга не способна перемещать воздух в канале с высокой скоростью.

  • Разность давлений зависит от разности высот верхнего и нижнего концов вентиляционного канала, что вынуждает поднимать вентиляционные трубы выше уровня кровли.

Недостатки естественной вентиляции отсутствуют в конструкциях с вентиляторами, которые создают принудительное движение воздуха. Вентиляторы в таких системах обеспечивают необходимую производительность системы независимо от погодных условий и изменений тяги.

Преимущества принудительной вентиляции:

  • вентиляция функционирует независимо от погоды и времени года;

  • интенсивность воздухообмена можно регулировать, в том числе автоматически в зависимости от влажности, температуры и времени суток;

  • более компактные размеры воздуховодов и всей системы.

Недостатки:

  • система для работы нуждается в электропитании;

  • периодически необходимо заменять изнашивающиеся механизмы.

Руководство по проектированию вентиляционной системы

Схема движения воздуха.

Сначала вам нужно выбрать наиболее оптимальное место для установки вентиляционной системы. В настоящее время разработано множество разновидностей таких систем, при желании вы можете заказать или сделать самостоятельно любую из них. В зависимости от предназначения и выполняемой функции, они делятся на приточные и вытяжные. Приточная вентиляция отвечает за нагнетание воздуха в помещения, а вытяжная занимается его удалением.

Вентиляционные системы делятся на естественные и принудительные. Схема естественной вентиляции была показана ранее. Что касается принудительных систем, в их состав входят специальные устройства, отвечающие за воздухообмен. Со схемой принудительной вентиляции можно ознакомиться на рис. 2. Для большего удобства сохраните и используйте во время работы схему принудительной вентиляции и в таком виде.

В зависимости от зоны обслуживания, вентиляционные системы делят на местные либо общеобменные. Первый тип чаще всего используется в квартирах и частных домах, второй больше подходит для производственных комплексов зданий, но его можно рассмотреть в качестве варианта воздухообмена для частного дома, если он имеет сравнительно большую площадь и в нем проживает много людей.

Подберите место для установки системы. В большинстве случаев вентиляцию организуют таким образом, чтобы воздух отводился через крышу. Начертите план отведения воздуха из дома. Предварительно нужно определить пути вентиляции.

Схема рекулератора.

Выберите места для размещения отверстий и установки вытяжного вентилятора, если вы собираетесь его устанавливать

Важно, чтобы размеры отверстия и размеры вентилятора соответствовали друг другу. Заранее сделайте шаблон соответствующих размеров. Он позволит вам сэкономить время в дальнейшем

Он позволит вам сэкономить время в дальнейшем.

Уточните местонахождение проводки

Важно, чтобы она не мешала обустройству вентиляции. Уточните, сможете ли вы самостоятельно выключить подачу электроэнергии. В случае если система включает в себя вытяжной вентилятор, следите за тем, чтобы прикрытие для него имело размер, достаточный для соединения внутри всех проводов

В случае если система включает в себя вытяжной вентилятор, следите за тем, чтобы прикрытие для него имело размер, достаточный для соединения внутри всех проводов.

Проверьте качество изоляции всех систем. Любые моменты, кажущиеся вам незначительными, в действительности способны существенно снизить эффективность воздухообмена.

Инженерные системы

Для грамотной установки инженерных коммуникаций в каркасном доме необходимо предусмотреть еще на первом этапе. Этапы каркасного строительства включают в себя необходимость составить проект, подобрать желаемые материалы для организации систем и выбрать для них подходящее расположение.

Кабель монтируется во внутрь стены каркасной перегородки.

Документация по инженерным системам включает в себя все расчеты по необходимым коммуникациям для конкретного помещения. Например, нужно заранее подобрать сантехнические ревизионные лючки, которые облегчат доступ к коммуникациям.

Лучше доверить данный этап профессионалам, они не только помогут подобрать подходящее оборудование, но и учтут пожелания и финансовые возможности заказчика.

Отопление

Отопление в каркасном доме организовывается таким образом, чтобы горячий воздух максимально рассеивался по всему помещению

Крайне важно позаботиться о надежной тепловой изоляции стен, в ином случае будет происходить постоянная утечка тепловой энергии в окружающую среду

Отапливать каркасный дом можно следующим образом:

  1. Путем сжигания природного или сжатого газа;
  2. С помощью твердого топлива в специальных твердотопливных котлах;
  3. Используя электричество для нагрева воды и воздуха;
  4. Применяя современные альтернативные методики получения тепла и электроэнергии.

Система отопления в каркаснике.

Оптимальным вариантом считается комбинированная схема отопления каркасного дома. Так, для экономии можно совместить энергию солнца, электрическое отопление и твёрдотопливный котел, при этом используется скрытая электропроводка в каркасном доме. Ночью нагрев воздуха и вод осуществляется с помощью электрического котла, потому что в ночное время суток затраченная электроэнергия рассчитывается по более выгодному тарифу. А вечером и в пасмурные дни для отопления применяется твердотопливный котел, а в безоблачную погоду для нагрева используется энергия солнца.

Главное преимущество описанной схемы – простота в организации отопления в каркасном доме своими руками. Вы можете посмотреть этапы строительства каркасного дома, видео поможет убедиться в простоте всей процедуры.

Основная и самая дешевая это естественная вентиляция

Естественная вентиляционная система в загородном доме обладает рядом преимуществ и существенных недостатков. К преимуществам можно отнести:

  1. Ее дешевизну. Для ее обустройства понадобятся воздуховоды нужной длины, в правильно установленном месте.
  2. Она практически не требует обслуживания, т.е один раз установил, и раз в квартал провел осмотр. В случае надобности убрал с внутренних стенок воздуховодов жировые отложения и скопившуюся пыль.

При всей своей привлекательности у такой системы есть и недостатки:

  1. Для качественной работы вытяжки нужны воздуховоды соответствующей длины, а если загородный дом имеет один этаж, это довольно сложно осуществить.
  2. Для того, чтобы естественная вентиляция работала эффективно, нужно и поступление воздушных масс в жилище, а сделать это в условиях полной герметизации пластиковыми окнами, утеплителями и различными уплотнителями практически невозможно.

Для владельцев одноэтажных, «герметичных» домов, которые решились на обустройство, лучше всего обратить внимание на комбинированную систему вентиляции для дома, предполагающую установку приточных или вытяжных вентиляторов.Как это осуществить на практике?
Если дом только в процессе постройки, то воздуховоды прокладываются одновременно со строительством дома. Если при строительстве, об устройстве вентиляционной системы забыли, то придется предпринять и пробить отверстия в потолочном перекрытии кухни, туалета и ванной, после чего установить в них воздуховоды

Важно! Они должны быть соответствующей высоты

Наиболее простое решение – сделать вытяжную вентиляцию в частном доме, для этого в вентиляционные отверстия нужно вмонтировать вытяжные вентиляторы

Важно! Они должны быть соответствующей высоты. Наиболее простое решение – сделать вытяжную вентиляцию в частном доме, для этого в вентиляционные отверстия нужно вмонтировать вытяжные вентиляторы. Они будут эффективно вытягивать воздух из помещений, даже при слабой тяге, обусловленной небольшой высотой воздуховодов

Для воздуховодов применяются трубы прямоугольного или круглого сечения, из ПВХ или оцинковки. Поступающий воздушный поток будет заходить через естественные отверстия в окнах и дверях

Они будут эффективно вытягивать воздух из помещений, даже при слабой тяге, обусловленной небольшой высотой воздуховодов. Для воздуховодов применяются трубы прямоугольного или круглого сечения, из ПВХ или оцинковки. Поступающий воздушный поток будет заходить через естественные отверстия в окнах и дверях

Наиболее простое решение – сделать вытяжную вентиляцию в частном доме, для этого в вентиляционные отверстия нужно вмонтировать вытяжные вентиляторы. Они будут эффективно вытягивать воздух из помещений, даже при слабой тяге, обусловленной небольшой высотой воздуховодов. Для воздуховодов применяются трубы прямоугольного или круглого сечения, из ПВХ или оцинковки. Поступающий воздушный поток будет заходить через естественные отверстия в окнах и дверях.

Бюджетные варианты вентиляции каркасных домов

Клапана «Домвент» устанавливаются в закладную вентиляционную трубу диаметром 40 мм. Такой вентиляции будет достаточно для жилой комнаты площадью 15–20 м². Для помещений большего метража подойдут клапана диаметром в 125 мм, что напрямую скажется на сечении закладной трубы.

Другой способ установки сборной конструкции обратных клапанов вентиляции через стену заключается в том, чтобы не нарушать монолитности кладки. Хитрость заключается в том, что местом под установку послужит ни сама стена, а верхняя часть оконной рамы из древесины или пластика. Придётся поработать над усовершенствованием окна — вырезать отверстие в верхней части рамы и уплотнителя.

Этого места достаточно для установки клапана с шибером — простейшего устройства для притока свежего воздуха. Его выгодно использовать в сильные морозы, когда даже функции микропроветривания помещения может оказаться много. Летом наличие этого клапана никак не отразиться на функции открытия окна. Такое механическое устройство можно установить на кухне в частном доме.

Но всё же установка клапанной системы приточно-вытяжной вентиляции в стену дома — более эстетичный и функциональный способ. При прохождении внешнего и внутреннего клапанов, воздух успевает немного прогреться. Чтобы избежать простудных заболеваний, устанавливать вентиляцию в стене спален следует на максимальном удалении от кроватей. Идеально, если отделять вентиляционное отверстие от спального места будет расстояние диагонали комнаты.

В каркасных домах вентиляция устанавливается обязательно в кухне, туалете, даже при отсутствии автономной канализации.  Вентиляция в частном доме с единым выходом в стену второго этажа может объединять все помещения дома, кроме туалета и ванной комнаты. По правилам строительства домов, вентканал канализационной линии никогда не совмещается с другими отводами исключительно из-за специфических запахов.

Вентилирование санузла с автономной канализацией в малоэтажном частном доме может быть выполнено за счёт выноса вентиляционной трубы на внешнюю часть стены, но при условии, что её расстояние до ближайшего окна будет не меньше 4 метров. Такое в одноэтажном доме возможно, если предусмотреть изгиб трубы по скату крыши. Именно такое решение позволяет избежать нарушения целостности кровельных сип-панелей каркасного дома.

Естественная система вентиляции

Функционирует естественный вид вентиляции полностью автономно. Циркулирует воздух в этом случае по устроенным продухам и каналам, расположенным в стенах. Воздух перемещается здесь по принципу сквозняков и не требует посторонних устройств. Установка и обслуживание такой вентиляции не требуют больших денежных затрат.

Естественная вентиляция присутствует чаще в старых зданиях и иногда в современных. В многоэтажных домах вентиляционные системы имеют выходные каналы в местах расположения вентиляционного стояка.

Чтобы правильно работала естественная вытяжная система, отверстия для притока воздуха располагаются на внешней стене внизу, а вытяжку выводят на противоположной стороне вверху или в другом помещении. Клапаны же могут располагаться в разных местах.

Вентиляционные вытяжки в современных домах, где поставлены пластиковые окна, не всегда нужны. В таких оконных системах уже предусмотрены приточные системы, оснащенные фильтрами и заслонками, позволяющими регулировать функционирование клапана.

Но там, где климат суров, приточные отверстия лучше делать под подоконником, рядом с отопительными трубами, чтобы воздух, попадающий снаружи, нагревался и проникал в помещение теплым.

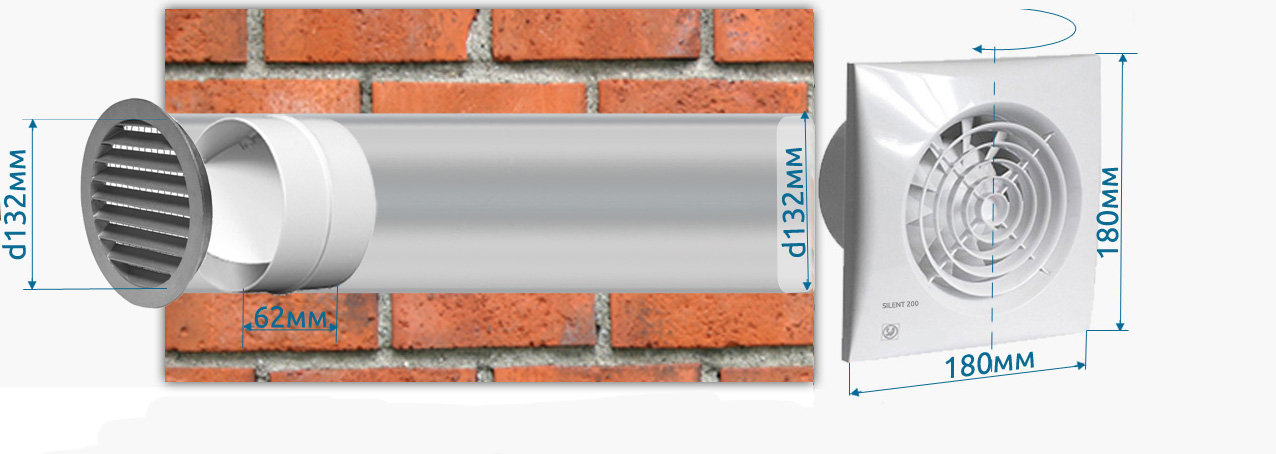

Делают вытяжные отверстия дрелью с насаженным большим сверлом. Форма каналов обычно круглая. Есть, конечно, и квадратные формы каналов, но для их устройства требуется приложить больше усилий.

Коаксильный дымоход

Не всегда удаётся разжечь дровяную печь зимой быстро. Виной тому недостаточная тяга или попавшие в дымоход посторонние предметы. Тут возникает сразу 2 задачи, которые трудно решить без принудительной вентиляции:

  • Быстро устранить задымление.
  • Обеспечить приток кислорода для преобразования процесса тления дров в горение.

Для этого потребуется принудительная вентиляция, а коаксиальный тип вентиляции подходит для установки в котельной дома, где работает газовый, жидкотопливный или пеллетный котёл. Коаксиальный дымоход — это простейшая конструкция, состоящая из двух труб разного диаметра, где меньшая помещается в большей по диаметру. Внутри этого цилиндра имеются переборки, препятствующие соприкосновению труб.

Задача такого трубопровода — подача кислорода к топке котла, камина, печи извне, а не из атмосферы комнаты. Это способствует поддержанию в помещении комфортного для человека микроклимата. Воздух поступает через центральное отверстие, а продукты горения выводятся между стенками разновеликих труб. Этого вполне достаточно, чтобы поддерживать оптимальную влажность и температуру воздуха.

Коаксиальная труба соединяется с отопительным котлом и питает его кислородом, в то время как стандартный дымоход отопительного котла имеет принудительную форму вентиляции. Минус стандартной системы дымохода в том, что котёл выжигает кислород из атмосферы помещения, в котором находится. В коаксиальной трубе, поступающий с улицы воздух, прогревается, а это автоматически повышает коэффициент полезного действия отопительного котла. У такого трубопровода нет возможности перегреться, что позволяет отнести его в разряд безопасных.

Для чего вентилировать подполье

Если неизолированный фундамент не вентилируется, то подвальное помещение быстро становится очень влажным и рано или поздно превращается в конденсат. Влага в виде водяного пара просачивается через плиты перекрытия из дома, а также с земли. Фундамент невозможно проветривать, поэтому он накапливается в грунте под домом, в цокольных стенах, на брусьях пола, на досках пола и/или на софитах.

В тех же помещениях, где температура и влажность положительная и высокая (в отапливаемом доме температура всегда выше точки замерзания, даже при глубоких морозах), бактерии, грибки и разлагающиеся материалы очень активны. В результате в дом попадают очень неприятные запахи и материалы портится.

Вторая причина для выветривания вашего подвала – это газ радон, который выделяется из почвы и иногда в значительных количествах. Это природный радиоактивный газ. Без вентиляции радон будет накапливаться в верхней части подвала, постепенно просачиваясь в дом. К чему может привести присутствие радиоактивного газа в Вашем жилом помещении, вероятно, не стоит говорить. Так что это еще одна веская причина, чтобы проветрить твой подвал.

Есть два способа проветривания пространства под полом:

  1. Проделайте вентиляционные отверстия в фундаменте. В этом случае влага удаляется сквозняком – вентиляционные отверстия расположены в противоположных стенах.
  2. Организовать забор воздуха из подвала – провести вентиляционную трубу на крышу, а приток воздуха – через жалюзи в помещения. В этом случае в фундаменте нет отверстий, но необходимо тщательно утеплить наружный фундамент + подвал + глухую зону. Затем гидроизолируйте фундамент в подвале.

Вентиляция различных помещений дома на примерах

Не существует единственной универсальной схемы вентиляции. Разные помещения дома требуют разных решений. Эти обобщенные примеры помогут вам понять основные принципы и применить их в своем доме.

Схема работы приточно-вытяжной вентиляции дома

Жилые комнаты

Свежий воздух поступает в жилые комнаты через открытые окна или форточки, а в холодное время года через каналы приточной вентиляции в наружных стенах и оконных рамах. Каналы оснащаются приточными клапанами, рекуператорами или бризерами. Поступающий с улицы воздух вытесняется в коридор через дверной проем. Дверь должна пропускать воздух даже в закрытом положении. Обычно для этого достаточно щели между дверным полотном и полом шириной около 1 см.

Кухня

В процессе приготовления пищи в воздух выделяются запахи и водяной пар. Поэтому кухня обязательно оборудуется вытяжкой, расположенной над газовой или электрической плитой. Вытяжка подключается к вытяжному вентиляционному каналу и включается по мере необходимости.

Эффективность вытяжки зависит от конструктивного исполнения и высоты установки над кухонной плитой. К сожалению, эффективность бытовых вытяжек не превышает 70%. Это значит, что более трети образующихся над плитой газов вытяжкой не улавливаются и поступают в воздух кухни. Поэтому, кроме вытяжки, в кухне обязательно оборудуется вытяжная вентиляция. И, разумеется, в кухне должна быть приточная вентиляция, без которой вытяжная не сможет нормально функционировать.

Ванная и туалет

Ванная — помещение с повышенной влажностью. Кроме того, уровень влажности очень сильно меняется: от нормальной до 100% в то время, когда ванной кто-то пользуется. Вентиляция должна за короткое время удалять избыточную влажность.

Вытяжная вентиляция санузла

Вот почему в вентиляцию ванной часто устанавливается дополнительный вентилятор, который включают по мере необходимости. Существуют также более дорогие автоматические вентиляторы, включающиеся по сигналам датчика влажности.

Не следует впадать в крайность — слишком интенсивная вентиляция в ванной тоже не нужна. Она будет откачивать теплый воздух и пользоваться ванной будет некомфортно.

Специальная приточная вентиляция в санузлах обычно не оборудуется. Ее роль выполняет щель между дверным полотном и полом шириной 2 см. Также в нижней части дверного полотна можно установить специальную вентиляционную решетку, через которую воздух из коридора поступает внутрь ванной и туалета.

Неприятные запахи в санузле могут появляться из-за ошибок в проектировании канализационной системы. Внутренняя полость канализации отделяется от помещения гидрозатворами. Понижение давления в полости канализации приводит к тому, что вода из гидрозатвора уходит и в помещение начинают проникать неприятные запахи из канализации. Для нормальной работы гидрозатвора канализация должна сообщаться с атмосферой — верхний конец канализационного стояка выводится на крышу.

Канализационный стояк сообщается с атмосферой

Бойлерные и котельные

Технические помещения оборудуются вентиляцией особенно тщательно. Для горения газа в котле требуется достаточное количество воздуха, в свою очередь, продукты горения должны полностью выводиться за пределы дома. В руководстве по эксплуатации котла указаны все требования к вентиляции — на них нужно опираться в первую очередь. Не следует смешивать дымоходы и вентиляцию. Они различаются конструктивно и используемыми материалами.

Дымоход соединяется непосредственно с котлом

Цокольные этажи и подвалы

Вентиляция этих помещений предотвращает образование конденсата, разрушающего строительные материалы. Кроме того, из грунта может выделяться опасный для здоровья человека и животных радиоактивный газ радон. Он значительно тяжелее воздуха и поэтому скапливается в подвалах и цокольных этажах.

Как правило, в цоколе или подвале предусматриваются специальные вентиляционные отверстия. Желательно, чтобы приточные вентиляционные отверстия были оборудованы воздухозаборниками, поднятыми выше уровня снегового покрова. Благодаря этому вентиляция сможет эффективно функционировать и зимой.

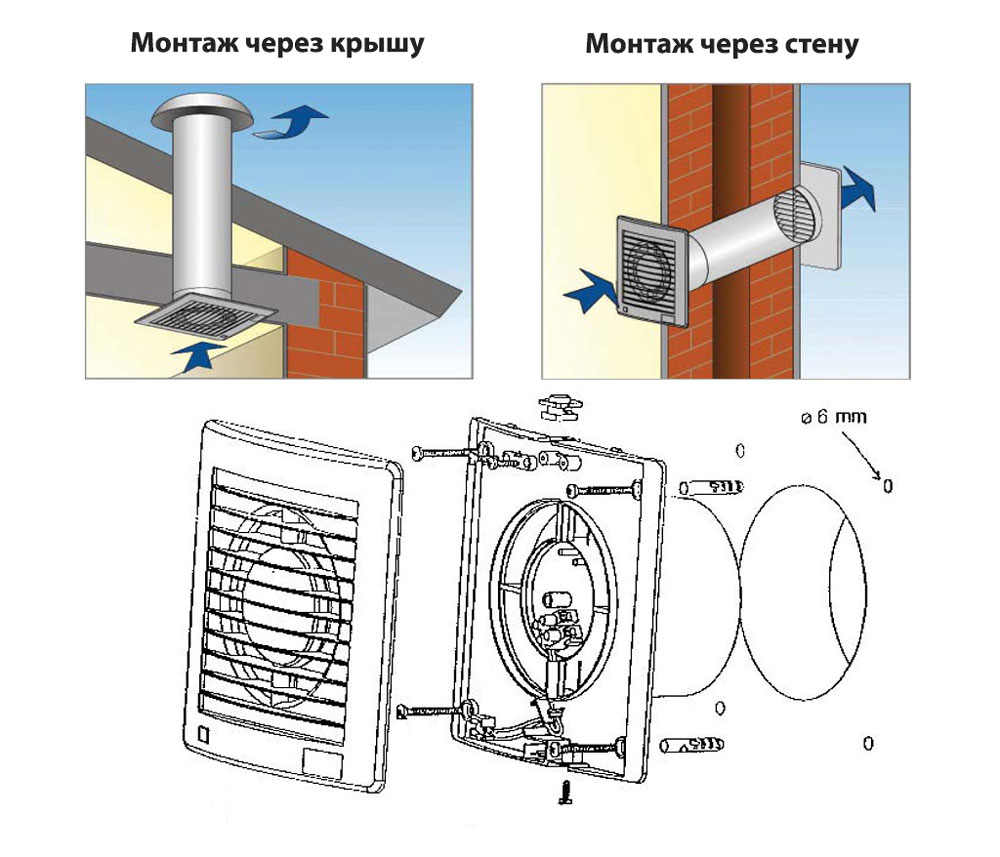

Принудительная вентиляция

В это отверстие укладывается трубка, отводящая воздух. Трубку так укладывают на утеплитель, чтобы не было щелей. Их можно заделывать строительной пеной.

Затем устанавливают клапан так, чтоб он не прикасался к трубке. Далее размечают крепеж.

Просверливают отверстия и монтируют в них дюбели. С помощью шурупов прикрепляют на стену корпус. На корпус наружи надевают крышку.

В системах принудительной вентиляции внутри трубки монтируют вентиляторы, позволяющие регулировать ее работу. К примеру, в случае длительного отсутствия хозяев, вентилятор можно установить так, чтобы он работал на минимальной мощности. Совсем отключать вентиляцию не рекомендуют.

Если в конструкции отсутствует электронагреватель, расход электроэнергии мал. Отверстия для воздуха располагают, направляя в место, где обитатели дома проводят больше времени.

Для подключения вентилятора, нужно провести проводку. Можно вентилятор оборудовать таймером, чтобы он сам включался через определенные промежутки времени.

Приточно-принудительная система

Такая вентиляция может распределять воздушные массы по помещению, но лишь в том случае, если в помещении есть воздуховоды. Для такого перемещения воздуха к вентиляционным устройствам присоединяют пластиковые или стальные отводы, концы которых закрывают решеткой.

Правила обустройства

Конструкция систем воздухообмена в кирпичных зданиях создается, как правило, еще на этапе проектирования. Необходимо, чтобы воздушные магистрали отвечали всем требованиям СНиП 2.04.05-86. Так как воздуховоды, каналы и шахты могут конструктивно быть связанными между собой, что делает их источником пожароопасности, то их прокладка должна отвечать нормам СНиП 41-01-2003

На что следует обратить внимание:

  • Запрещается сооружать вентиляционные каналы в наружных стенах. Такое размещение вызовет неизбежное появление конденсата.
  • Рекомендуется вертикальное расположение шахт. Если это невозможно, то угол наклона воздушной магистрали должен быть не менее 60° к основанию постройки.
  • Если в помещении высокая влажность, то устраивать воздушные каналы в стенах таких комнат категорически не рекомендуется. Из-за такого размещения в шахтах возможно появление конденсата, который может привести к обрушению канала.
  • Возможно объединение воздухопроводов от санузлов в чердачном помещении, если они находятся на одной стороне дома. Горизонтальные участки на неотапливаемых чердаках делаются из двойных утепленных 40 миллиметровых керамзитобетонных плит, с воздушной полостью между ними, равной толщине плит.

Существует ряд требований по размещению вентканала в кирпичных стенах по отношению к кровле. Расположение выхода вентиляционных каналов, ближе чем 2,5 м от конька, говорит о ее нормируемой высоте над кровельным материалом более 50 см. Если выход вентиляционной трубы находится от конька на расстоянии 3 м и далее, то высота ее высчитывается так: условно проводится прямая от конька к трубе под углом 10°. Место зрительного пересечения и показывает необходимую высоту трубы от поверхности крыши.

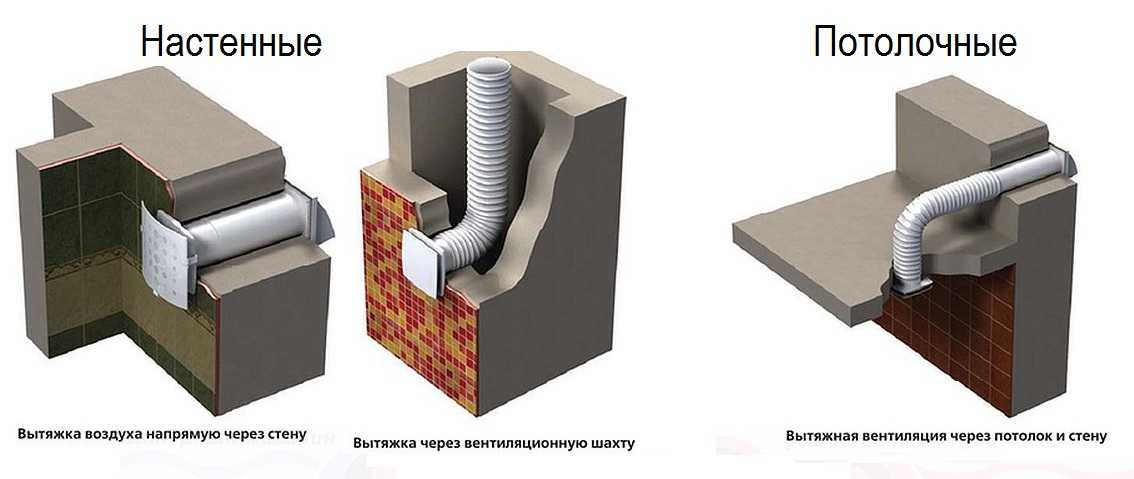

Вентиляция в частном доме через стену. Какие бывают вытяжки

Механический приточно-вытяжной клапан

В данном случае речь идёт именно о вытяжке, так как вентиляция может быть не только вытяжной, но и приточной. Тем не менее, будет затронута и одна, и другая:

  • Естественная вентиляция. Возможность естественной вентиляции есть в каждом доме или квартире – это открытые окна и двери. А в старом фонде с деревянными рамами, это щели у форточек и створок и плохое прилегание дверных полотен к коробкам.
  • В стену может быть вставлена двухсторонняя решётка с жалюзи, которые можно регулировать по желанию, делая зазор больше или меньше. Такие факторы позволяет воздуху двигаться произвольно, в соответствии с разницей температур, давления или ветра. Но это и есть главным недостатком естественной циркуляции – она полностью зависит от атмосферных явлений.

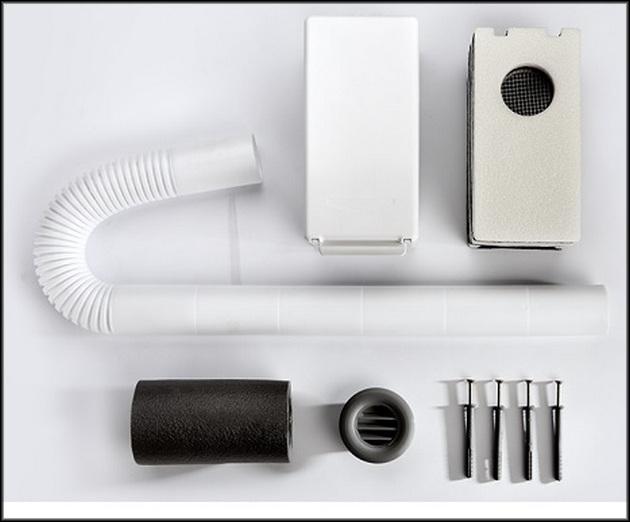

  • Кроме того, в стену может быть вставлен механический приточно-вытяжной клапан или двухсторонняя решётка с вентилятором, который действует, как насос, перекачивающий воздух в одном или в двух направлениях.
  • Основным преимуществом естественных вытяжек можно назвать возможность установки таких клапанов в любом помещении дома, стена которого граничит с улицей. Поскольку речь идёт о частном доме, то такие устройства редко закладываются в проект – их делают во время эксплуатации жилья, по потребности.
  • Поскольку каналы для естественной вентиляции малоэффективны, то их оснащают вытяжными вентиляторами. В частных домах такие устройства монтируются в ванных комнатах и на кухнях, в домашних мастерских и кладовках. В большинстве случаев этого оказывается достаточно, чтобы очистить воздух от неприятных запахов и испарений.
