Режим вентиляции чистого воздуха в помещениях

Классы чистоты

Класс чистоты помещения – это четко регламентированные требования по уровню содержания в воздухе различного рода примесей и частиц. Классы чистоты различаются по количеству колониеобразующих бактерий на единицу объема.

На примере чистых помещений медицинских учреждений – установлены 3 класса чистоты:

1. Помещения с первым классом чистоты должны иметь самую низкую концентрацию бактерий – не более 10 бактерий / м3. К помещениям первого класса относятся операционные для трансплантаций, сложной ортопедической и сердечной хирургии, палаты интенсивной и ожоговой терапии, терапии лейкемии;
2. Ко второму классу чистоты относятся помещения с низким уровнем микробной обсемененности — в пределах 50–200 бакт/м3. Это операционные для проведения срочных операций, помещения операционных блоков (включая коридоры), родильные, предродовые палаты, палаты для недоношенных и травмированных детей;
3. Помещения третьего класса имеют концентрацию бактерий 200–500 шт/м3. Это палаты интенсивной терапии для людей с заболеваниями сердца, новорожденных, стерилизационные, детские перевязочные и процедурные комнаты.

Баланс воздухообмена

По нормам в технологически чистых помещениях должна применяться вентиляция воздуха, для сбалансированного обмена нужны вытяжки, местная и общеобменная, фильтры. Регулирование ресурсов происходит с помощью клапанов, корректирующих воздушные потоки.

Рекомендуемые фильтры

Системы очистки в помещениях, требующих повышенной степени обеззараживания атмосферы, ставятся многоступенчатые. В специальной таблице указывается взаимосвязь классов чистоты со степенью фильтрации. Более тонкие модели защищаются на входе крупными, которые не пропустят насекомых.
Финишная преграда монтируется на стене, потолке чистой зоны, этого требует технология. Как и то, что воздуховоды не должны выделять мелких частиц, лучше выбирать из нержавеющей стали.

Подведем итог, в деле по вентилированию помещений есть типовые решения и индивидуальные. Полностью рассчитать, какой вариант стоит выбрать, могут только специалисты. Установка под руководством профессионалов убережет время, нервы и возможно чье-то здоровье.

Наиболее часто используемые схемы вентиляции

Как уже было сказано, в основе очистки воздуха должна лежать трехступенчатая фильтрация, а для того, чтобы чистота воздуха всегда оставалась на уровне, нужно делать приток воздуха более мощным, чем его вытяжка. Очень многое зависит от класса помещения, так как приток воздуха может обеспечиваться разными способами.

Для комнат с классом от 1 до 6 нужно делать приток воздуха только сверху вниз, причем воздушные потоки должны иметь равномерный однонаправленный характер. Скорость может варьироваться от 0,2 до 0,45 метров в секунду. Для более низких классов допускается создание разнонаправленных потоков – за это могут отвечать потолочные диффузоры. Что касается кратности воздухообмена, то она может достигать и 60 раз за один час.

Местная приточная система в помещении

Требования к вентиляции производственных помещений не всегда удовлетворяются общеобменной вентиляцией. И тогда устанавливается местная приточная система.

Виды местной приточной вентиляции:

• воздушно-тепловые завесы;
• воздушные души;
• оазисы;
• воздушные завесы.

Воздушный душ это поток чистого воздуха, направленный на рабочее место. Цель его — усилить теплоотдачу организма сотрудника и предотвратить перегрев.

Установки душирования могут быть:

• стационарными;
• мобильными.

Душирование организуется в горячих цехах, а также при инфракрасном облучении персонала более 350 Вт/кв. метр.

Нормы вентиляции производственных помещений такого типа зависят от тяжести работы, температуры воздуха в цехе и интенсивности ИК-облучения. В среднем температура воздуха в воздушном душе от +18 до +24 градусов. Двигается поток со скоростью от 0,5 до 3,5 метра в секунду. Скорость прямо пропорциональна температуре воздуха и интенсивности облучения. А температура приточного потока обратно пропорциональна этим показателям.

Воздушные оазисы обслуживают целый участок цеха, который отгораживается от остальной площади легкими ширмами. На участке воздух двигается с рассчитанной скоростью и температурой. В оазисе кратность вентиляции промышленного помещения тщательно рассчитывается.

Воздушно-тепловые и воздушные завесы предназначены для предупреждения переохлаждения сотрудников и выхолаживания помещений через открытые двери или проемы.

Существует 2 вида завес:

• с подогревом приточного воздуха;
• без подогрева.

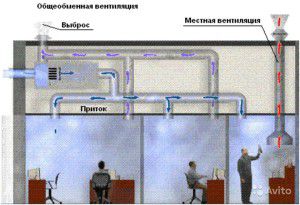

Общеобменная вентиляция необходима в тех случаях, когда влага, жар и загрязнения поступают по всему объему цеха и с помощью локальных мер нормы вентиляции производственных помещений соблюсти невозможно. При общеобменной системе вентиляции отработанный воздух в производственном помещении разбавляется чистым до требований санитарно-гигиенического контроля. Это не экономная и не очень эффективная система.

Для предотвращения подсоса грязного воздуха из цеха, вентиляционные камеры и воздуховоды тщательно уплотняются и монтируется вентиляция производственного помещения в наиболее чистых местах.

Согласно нормам санитарно-гигиенического контроля вентиляционных систем производственных помещений, все составляющие содержатся в чистоте и проходят периодические проверки.

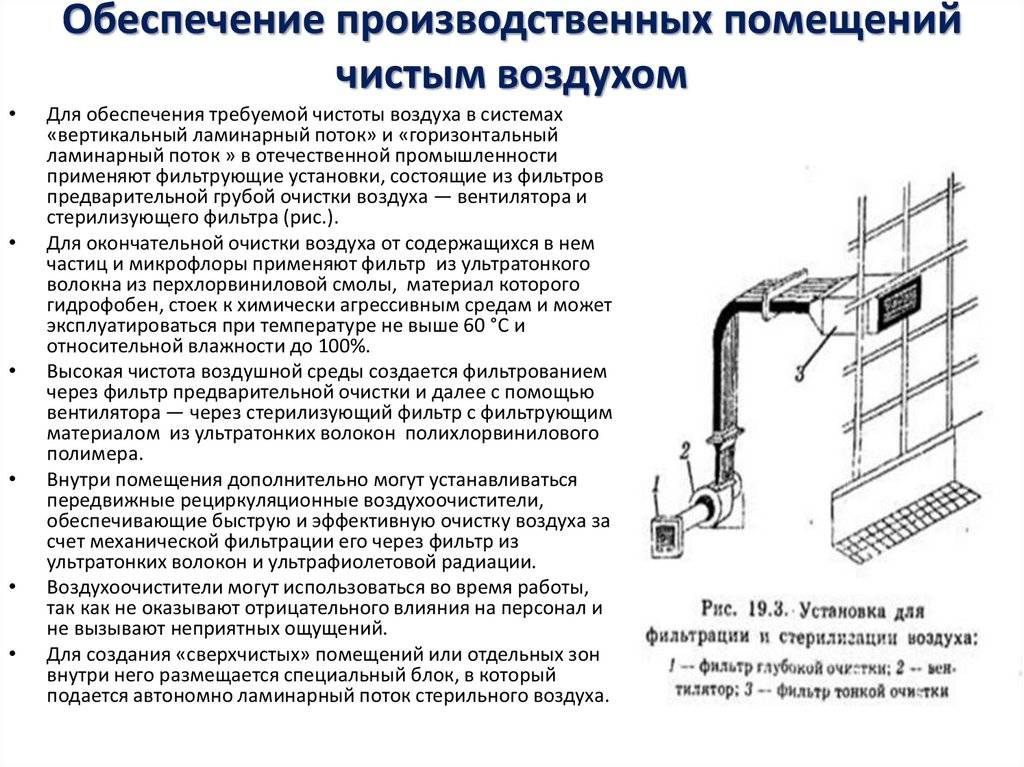

Чистые помещения в фармацевтике

При производстве лекарственных средств решающее значение может иметь любой из трех загрязняющих факторов: микроорганизмы, аэрозольные частицы и химические загрязнения. При проектировании чистых помещений для  фармацевтической промышленности учитывается весь спектр требований, изложенных в группе ГОСТов Р ИСО 14644.

Интенсивность освещения, температурный режим, влажность воздуха и воздушный баланс приточно-вытяжной вентиляции должны соответствовать назначению помещения и не оказывать негативного влияния ни на лекарственные препараты в процессе их производства, ни на исправность работы оборудования.

В фармацевтической отрасли часто используются замкнутые системы помещений, с комнатами разной классности чистоты, предназначенные для обеспечения чистоты сред, на разных этапах технологического процесса.

На этапе проектирования чистых помещений для фармацевтики, создается такая планировка помещений, которая соответствует последовательности технологических операций при производстве лекарственных препаратов; минимизирует вероятность смешивания компонентов различных лекарственных средств и перекрестного загрязнения на стадии перехода от одной технологической операции к другой. Кроме того, важнейшим показателем технического исполнения чистого помещения является уровень интеллекта системы управления.

Без чистых помещений невозможно представить производство электронных микросхем, фармацевтическую промышленность, эффективное лечение больных, проведение исследований в разных отраслях медицины и приготовление пищи. Чистым считается помещение, в котором количество аэрозольных частиц и число бактерий в воздухе поддерживается допустимого уровня. Существует девять классов чистых помещений в зависимости от концентрации пыли и бактерий в воздухе. Они закреплены в ГОСТе ИСО 14644-1-2000, в основе которого лежит международный стандарт ИСО 14644-1-99 «Чистые помещения и связанные с ними контролируемые среды».

В составе обычного воздуха (которым мы дышим в повседневной жизни) находится большое количество примесей (смог, пыль, пыльца цветов, вирусы, грибки). Перечисленные примеси неприемлемы для чистых комнат, так как они отрицательно сказываются на проведении работы. Поэтому создание систем вентиляции и кондиционирования в чистых помещениях является обязательной составляющей обеспечения подходящего микроклимата.

Чистые помещения в медицине

В критических зонах операционных комнат, комнатах интенсивной терапии, изоляции больных, попадание грязного воздуха должно быть исключено, это очень важно для защиты пациента. Особенно важно защитить весь персонал, инструменты и всю рабочую зону во время хирургических вмешательств

Так же важно создать комфортные условия для работы всего персонала.

Для достижения этой цели, мы поставляем  системы  подачи чистого воздуха / ламинарные потолки, придерживаясь всех норм и стандартов. (ГОСТ Р 52539-2006, DIN 1946 часть 4, ONORM H 6020, Fed.Std209, VDI 2083) Все компоненты выполнены из нержавеющей стали,  легкие в чистке и стойкие к дезинфицирующим средствам.

модель JET – OPSНизко-турбулентный вытесняющий потокГруппа помещений 3, согласно ГОСТ Р 52539-2006

модель LAM – OPLЛаминарный однонаправленный вытесняющий потокГруппа помещений 1, согласно ГОСТ Р 52539-2006

модель FLOW – CAVЛаминарный однонаправленный вытесняющий потокГруппа помещений 1, согласно ГОСТ Р 52539-2006

модель MAX – OPLFЛаминарный однонаправленный вытесняющий поток с забором вытяжного воздуха.  Группа помещений 1, согласно ГОСТ Р 52539-2006

модель HYG – HAТурбулентный смешанный потокГруппа помещений 3, 4 и 5, согласно ГОСТ Р 52539-2006

модель EXH – OPFAВытяжной сепаратор пуха для всех групп помещений, согласно ГОСТ Р 52539-2006

Основываясь на многолетнем опыте создания инженерных решений для вентиляции чистых помещений, операционных блоков и различных медицинских учреждений, разработана линейка компактных агрегатов Multicent отвечающих всем требованиям. Компактные агрегаты особенно актуальны в реконструируемых зданиях, где изначально система вентиляции не планировалась вовсе.

Компактный гигиенический вентиляционный агрегат  Multi COMPACT KWHC:

Агрегаты полностью готовы к установке. KWHC разработаны для вентиляции чистых помещений, операционных кабинетов, помещений интенсивного ухода/терапии и других помещений, где гигиенические требования обязательны.

В составе агрегата реализован полный холодильный цикл, система управления, контроль температуры и влажности:

• спиральные компрессоры работающие на хладагенте R407С или R134,
• фильтрация в комбинации фильтров G4.. F7 первой ступени и F8..F9 второй ступени,
• паровое увлажнение,
• рекуперация горячим газом,
• водяной или электрический нагрев,
• вентиляторы с EC-двигателями.

4.4. Вентиляция помещений хирургического отделения и операционного блока.

Одним из наиболее эффективных мероприятий по улучшению условий труда персонала, а также по борьбе с инфицированием воздуха помещений хирургических отделений и по обеспечению его чистоты, является искусственная вентиляция.

В помещениях хирургических стационаров больниц, построенных по современным типовым проектам, устраивается кондиционирование воздуха и механическая приточно-вытяжная вентиляция. Подача приточного воздуха осуществляется сверху вниз, при этом приточные и вытяжные отверстия располагаются так, чтобы исключалась возможность образования в помещении невентилируемого пространства. Забор приточного воздуха осуществляется на высоте не ниже 2,5 м от уровня земли через специально устроенную кирпичную шахту. Над шахтой устанавливается зонт. Вокруг шахты рекомендуется высаживать ели или другие высокорослые кустарниковые насаждения.

Подаваемый в помещения хирургического стационара приточный воздух подвергается специальной обработке путем:

1. механической очистки в фильтрах;

2. подогрева или охлаждения;

3. увлажнения или подсушивания;

4. обеззараживания.

Бактериологическая очистка воздуха проводится путем подачи его к фильтрам противобактерийной очистки. В выпускном отверстии воздуховода (канала) устанавливается источник ультрафиолетового облучения, обтекая который, воздух дополнительно дезинфицируется перед входом в помещение.

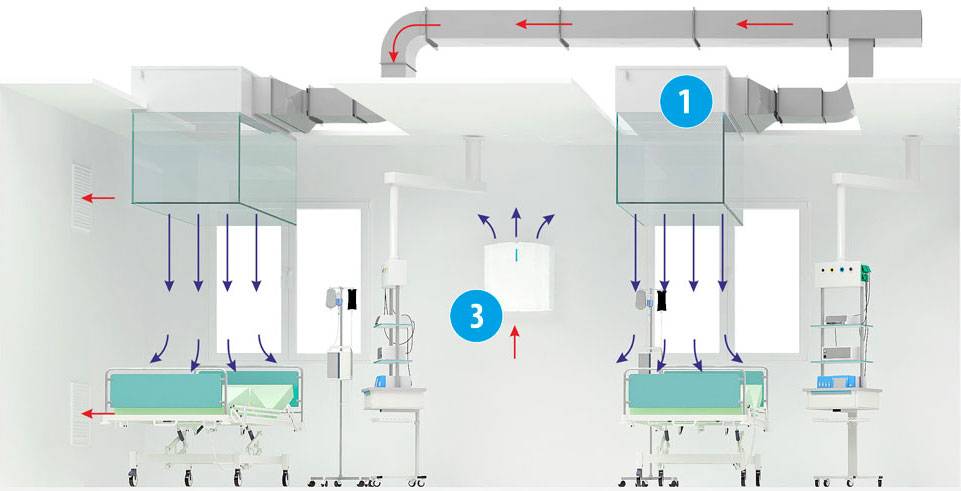

Особые требования предъявляются к вентиляции помещений операционного блока и отдельных операционных. Здесь оборудуется отдельная изолированная система приточно-вытяжной вентиляции с механическим побуждением (если отсутствует возможность применения системы кондиционирования воздуха). Кратность воздухообмена при 22оС в операционных должна составлять за 1 час по притоку и вытяжке 8:10 раз; в перевязочных, манипуляционных, предоперационных помещениях соответственно 1,5:2.

Схема вентиляции зависит от количества операционных столов. При 1 столе подача воздуха осуществляется сверху вниз через перфорированную панель и боковые приточные щели. Приточное устройство располагается под потолком над операционным столом. Вытекающие приточные струи воздуха, опускаясь вниз, создают воздушную завесу вокруг операционного стола. Подобная подача устраняет повышенную загрязненность воздуха в операционной сфере. При этом в центре зала кратность воздухообмена достигает 60 и более в час.

Другая схема вентиляции предусматривает расположение приточных устройств в верхней части стен в угловых точках помещения таким образом, чтобы выходящая из отверстия струя имела угол отклонения от вертикальной плоскости в 15о и направлялась в основном на операционные столы. В этом случае создаются ламинарные потоки воздуха и обеспечиваются гигиенические условия.

Удаление отработанного воздуха при обеих схемах вентилирования осуществляется из верхней и нижней зоны через вытяжные щели, устроенные в стенах по периметру помещения. При этом не менее половины воздуха (до 60% всего потока) удаляется через нижние щели, так как в нижней части помещения скапливаются пары некоторых анестетиков (в частности фторотана), более тяжелых по сравнению с обычным воздухом по относительной плотности.

Требования к вентиляции чистых помещений

К системам вентиляции для чистых помещений предъявляются такие требования:

• Уменьшение количества вредных примесей и бактерий, что включает в себя ряд таких действий: удаление загрязненного и подача чистого воздуха, ограждение рабочего места от вредных примесей и микроорганизмов, блокирование поступления воздуха из других помещений.
• Обеспечение таких параметров воздуха: температура, подвижность, влажность, концентрация вредных примесей.
• Препятствие накоплению статического электричества.

Кроме того, система вентиляции чистых помещений направлена на «блокирование» появления таких эффектов:

• периодические турбулентные завихрения;
• образование пыли на некоторых участках;
• отклонение показателей температуры от нормы;
• разный уровень влажности на разных участках обслуживаемого помещения.

Вентиляция в помещениях, используемых в производственных целях

Вентиляция производственных помещений должна обеспечить постоянную чистоту воздуха, а также его определенных характеристик. Для того, чтобы этого достичь, необходимо избавляться от непригодного и теплого воздуха, а заменять его свежим и чистым.

В помещениях, что используются для производства применяют системы вентиляции разных видов, учитывая интенсивность и объемы выбросов вредных веществ. Для того, чтобы все системы работали эффективно, проектирование и установка вентиляционного оборудования должна соответствовать таким правилам:

Воздух, который выводится из помещения, должен быть равным объему воздуху, который поступает. Отклонение допускается небольшое. Существуют частные случаи, когда обмен воздуха организовывается так, что объем притока больше чем объем оттока, либо наоборот. Также иногда используется такой вариант, чтобы создавалось высокое давление, большее, чем атмосферное.

Размещение всех элементов конструкции должно быть правильным, в зависимости от потребностей. Подача чистого воздуха должно быть максимальной в тех местах, где выбросы незначительные, а где они на высоком уровне, то там нужно уделять вниманию их вытяжке

Причем важно подавать воздух в непосредственное место работы, а удалять выбросы из верхнего уровня строения.

Вентиляция в помещениях для производства должна предотвращать возникновению состояния перегрева или переохлаждения у сотрудников предприятий.
Вентиляция должна работать тихо, соответственно с допустимыми нормами шума.
Вентиляционные конструкции должны быть безопасными от взрывов или пожаров, а также быть надежными и простыми в использовании.

Виды проветривания

В учебных зданиях можно использовать три режима вентиляции, в зависимости от времени года и объема воздухообмена. Давайте рассмотрим каждый из них в отдельности:

1. Подача воздуха через небольшое окно в режиме вентиляции. Такое проветривание занимает менее пятидесяти минут и подходит для проветривания в свободное время или перед уроками. Однако этот метод очень холодный (хотя и полезен для влажности). Этот метод не следует использовать зимой.
2. Освежайте воздух с открытым окном. Этот способ вентиляции намного короче (5-7 минут). Между перерывами полезно проветривать помещение. Потери тепла не так велики, как в первом случае, но все же имеют место.
3. Шашки. Этот метод следует использовать редко и когда в комнате нет студентов. Такой способ вентиляции наполнит помещение свежим воздухом в течение нескольких минут.

Почему о системе вентиляции надо подумать еще до строительства здания? Как оценить систему вентиляции в арендуемом помещении?

Вопросами размещения вентиляции специалисты предприятия должны озадачиться еще на этапе проектирования объекта, если планируется строительство собственного здания. Это позволит заранее учесть аспекты, рассмотренные выше, а в последующем — без труда соблюдать предписанные санитарными правилами нормы.

Однако чаще всего мелкие и средние юридические лица арендуют помещения и «заселяются» в готовое здание с уже имеющейся системой вентиляции.

Поэтому стоит изучить требования к системе вентиляции, кондиционированию для предприятий вашей отрасли до того, как вы подпишите договор аренды, так существующая в помещении система вентиляции может их не обеспечивать.

При разговоре с арендатором уточните:

• можно ли установить локальные вытяжные зоны в имеющуюся систему вентиляции;
• разделены ли потоки вентиляционных каналов от производственных и санитарно-бытовых помещений;
• есть ли техническая возможность установить вентиляцию и ее комплектующие.

Обычно выясняется, что работы по монтажу новой системы или принципиально невозможны, или очень дорогостоящие. Да и сам арендодатель может быть против дополнительных ремонтов в помещениях и переоборудования вентиляции.

Типы чистых помещений

Существует 2 типа чистых помещений. Они отличаются способом очищения воздуха. Есть комнаты, как с турбулентной вентиляцией, так и с ламинарным потоком (направленным в одну сторону).

Читайте еще: Как самостоятельно установить сплит систему дома.

Последний дает возможность соблюдать чистоту более высокого уровня, потому что однонаправленный поток лучше вытесняет загрязненные воздушные массы из пространства, в котором он эксплуатируется.

При переработке воздуха турбулентным способом, очищенные при помощи фильтров потоки подаются с помощью потолочных распределителей. Свежие воздушные массы при поступлении в комнату соединяются с присутствующим воздухом, в котором уже присутствует некоторая степень загрязнения, и его разбавляют. Затем, сквозь воздухозаборные решетки, которые присутствуют внизу стен, выводят часть воздуха наружу. За сутки вентиляция, сделанная по такому принципу, может до 20 раз вывести отработанную воздушную смесь.

Читайте еще: Что делать, если вентиляция в квартире дует в обратную сторону.

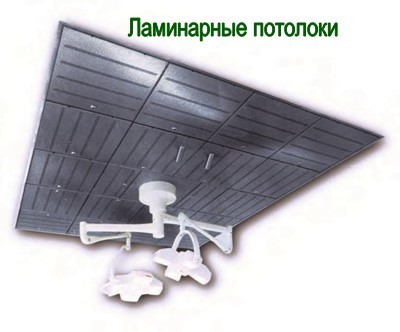

Когда возникает потребность сделать воздух в чистом помещении еще более качественным, выбирают тип с однонаправленным потоком. Суть ламинарной вентиляции заключается в установке высокоэффективных фильтрующих элементов, для подачи воздушных масс.

Свежий поток, после того, как поступит в комнату, перемещается по ней в одну сторону (сверху вниз), при этом частицы присутствующей пыли захватываются и удаляются через половые отверстия. Процесс происходит со скоростью воздушных масс до 0,4 м/с.

Применение ламинарного потока способствует минимальному распространению взвешенных частиц из-за направленности воздуха.

Особенности проектирования системы вентиляции чистых помещений

Проектирование и монтаж систем вентиляции и кондиционирования чистых помещений требует навыков в работе со спецоборудованием, а также знаний норм и требований, предъявляемых к чистым помещениям.

Существует три схемы организации воздухообмена в чистых помещениях:

• все потоки воздуха движутся параллельно;
• неупорядоченное направление – подача чистого воздуха происходит в разные стороны;
• смешанное направление – наблюдается в больших комнатах, когда в одной части воздух движется параллельно, а в другой части – неупорядоченно.

В зависимости от размеров комнаты и места расположения рабочей зоны выбирают оптимальный проект системы вентиляции, но наиболее оптимальным решением является вентиляция с однонаправленным потоком чистого воздуха.

Для чистых помещений применяется исключительно приточно-вытяжная система вентиляции и кондиционирования. Ее суть заключается в следующем: сверху под давлением с определенной скоростью поддается поток чистого воздуха, который «выдавливает» загрязненный воздух, находящийся в помещении, вниз к воздухозаборникам.

Охлажденный воздух поддается с невысокой скоростью, как правило, в верхнюю часть помещения (примерно на 1/4 объема комнаты) через потолочные панели. Он будто обтекает пространство, опуская пыль вниз, к вытяжке, при этом создается минимальный уровень раздражения. При такой вентиляции не появляются сквозняки, вихри пыли, осевшей на пол. Кроме того, подаваемый воздух предварительно подготавливается до требуемой температуры и влажности.

Основой системы вентиляции и кондиционирования служит приточно-вытяжная установка с рециркуляцией, состоящая из следующих элементов:

• корпус;
• фильтры;
• увлажнитель воздуха;
• теплообменники;
• вентиляторы.

Особые требования предъявляют к фильтрам. Фильтрационная система состоит из трех групп фильтров, через которые последовательно проходит поток воздуха:

• фильтр грубой очистки (первая степень фильтрации) – удаляет из воздуха механические загрязнения;
• фильтр тонкой очистки (вторая степень фильтрации) – удаляет бактерии и другие микроорганизмы;
• микрофильтр HEPA и ULPA с абсолютной очисткой (удаляет 99,999995% микроорганизмов).

Фильтры грубой и тонкой очистки располагаются в центральном кондиционере, а фильтры HEPA и ULPA – непосредственно в воздухораспределителях.

В зависимости от размеров помещения, давления воздуха, способа размещения мебели определяется количество и характеристики воздухозаборников и воздухораспределителей.

Существует ряд правил, которые нужно учитывать в ходе проектирования вытяжной вентиляции чистых помещений:

Необходимо поддерживать положительный дисбаланс давления воздуха в чистых помещениях

Перепад давления должен составлять не менее 10 Па при закрытых дверях

На этапе проектирования важно учесть высоту потолков. Если они выше 2,7 м, то более рационально использовать способ локальной вентиляции рабочего места

В этом случае поток чистого воздуха поступает непосредственно в то место, где человек работает. Для помещений длиной до 4,5 м вместо фальшпола устанавливаются настенные решетки на высоте от 0,6 м до 0,9 м. Направленная струя воздуха обволакивает комнату и движется к решеткам, постепенно вытесняя загрязненный воздух. «Чистые» комнаты следует располагать около тех помещений, в которых уровень чистоты максимально высокий. Для строительства чистых помещений используются исключительно экологические материалы с высокой герметичностью, что позволит поддерживать стабильную циркуляцию воздуха. В чистых помещениях нужно применять HEPA-фильтры и CAV-регуляторы: первые обеспечивают высокое качество очистки подаваемого воздуха, а вторые определяют порционность его подачи.

Ниже представлены наиболее оптимальные системы вентиляции и кондиционирования чистых помещений.

• Однонаправленный поток поддается через вентиляционную решетку.
• Воздух поддается в разные стороны за счет диффузоров, расположенных на потолке.
• Однонаправленный поток поступает в комнату за счет перфорированной панели на потолке.
• Воздух подается непосредственно на рабочую зону через воздухораспределитель, расположен на потолке.
• Поток чистого воздуха движется в противоположных направлениях за счет оборудования кольцевых воздушных шлангов.

Заявка

Подберем оборудование, удешевим смету, проверим проект, доставим и смонтируем в срок.

Это интересно: Чистка сплит-систем своими руками: как почистить самостоятельно в домашних условиях

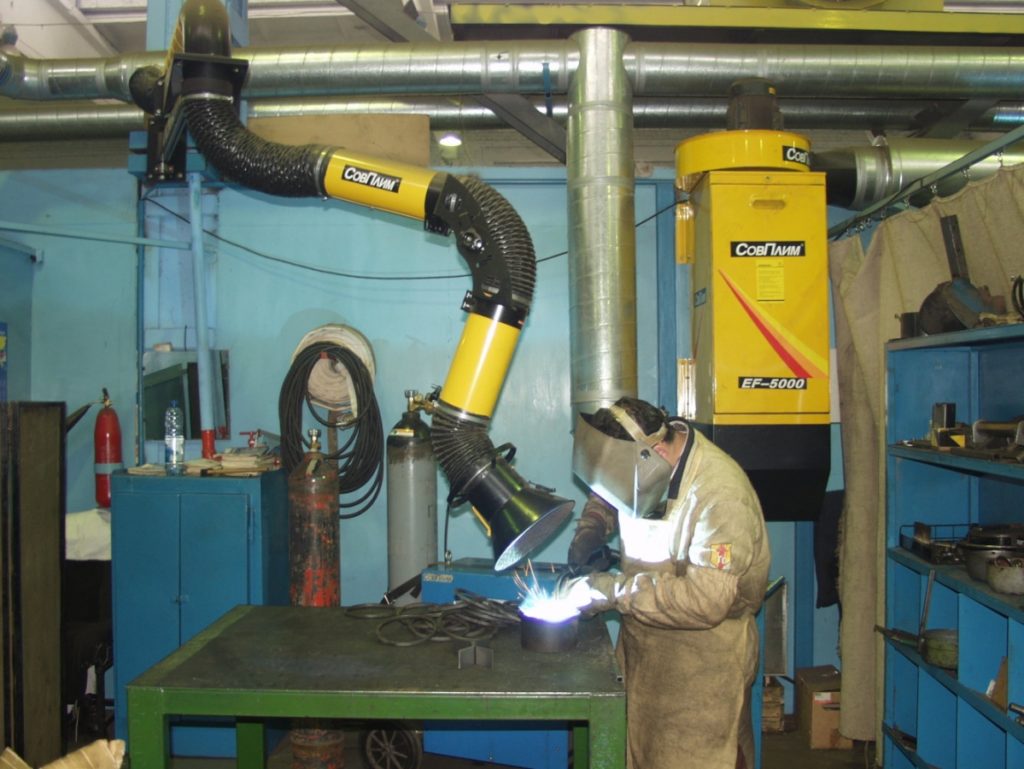

Вентиляция сварочного цеха

Вентиляция сварочных цехов направлена на удаление воздухопотока с содержанием окиси азота, углерода, озона, фтористых соединений. Для этого предусматриваются локальные вытяжки.

Нормы вентиляции определяют соотношение притока-вытяжки 2/3 в нижнем ярусе, 1/3 – в верхнем. Расчет вентиляции сварочного производства осуществляется с учетом веса использованных за 1 час электродов:

• ручная сварка – 1500-4500 м³·ч/кг;
• полуавтоматическая на углекислом газе – 1700-2000 м³·ч/кг;
• сварка с порошковой проволокой – 2500-5400 м³·ч/кг.

Расчет вентиляции сварочного производства производится до допустимого показателя.

Особенности воздухообмена

Чтобы поддерживать чистоту воздуха в помещениях надо применять вентиляцию с чрезмерным объемом притока, по сравнению с вытяжной установкой в прилегающих к ней кабинетах.

• Если в комнате отсутствуют окна, то преобладание притока над вытяжкой должно достигать 20%;
• Если в помещении имеются окна, которые допускают инфильтрацию, то работоспособность воздухоснабжения обязана быть выше вытяжки примерно на 30%.

Подобная система обмена воздуха не допускает проникновения в помещение загрязнений и способствует движению воздуха из чистого кабинета в смежные с ним комнаты

Большое внимание уделяется вариантам впуска воздушных потоков в чистые помещения и зависит, как правило, от их назначения

Поступление воздуха в помещения с классом чистоты 1-6 обеспечивают воздухораспределительные аппараты, равномерно направляющие воздушные массы скоростью от 0,2 до 0,45 м/с. В кабинетах с более низким уровнем чистоты разрешается создание не однонаправленного потока, для этого эксплуатируются потолочные диффузоры. Кратность воздухообмена в чистых помещениях составляет 25-60 раз в 60 минут.

Вентиляция убежищ

Вентиляция убежищ – это снабжение убежищ воздухом, регулируемый воздухообмен в замкнутом объеме (объекте), а также комплекс устройств для его осуществления. Различают снабжение убежищ воздухом с помощью фильтровентиляционных систем по режиму чистой вентиляции (режим I) и фильтровентиляции (режим II). В местах, где возможна сильная загазованность территории вредными веществами, на территории с пожароопасными производствами проектом дополнительно предусматривается регенерация и создание подпора воздуха (режим III), препятствующие проникновению зараженного наружного воздуха в убежище. С началом заполнения защитного сооружения укрываемыми и до воздействия средств поражения защитные сооружения снабжаются воздухом по режиму I (чистой вентиляции). При этом режиме включены в работу вентиляционные агрегаты системы чистой вентиляции; открыты герметические клапаны и др. герметические устройства, установленные на воздуховодах системы чистой вентиляции; закрыты герметические клапаны, установленные до и после фильтров-поглотителей и фильтров очистки воздуха от окиси углерода; отключены установки регенерации воздуха (в убежищах с тремя режимами вентиляции). После воздействия поражающих факторов система вентиляции защитных сооружений отключается, перекрываются все воздуховоды и отверстия, сообщающиеся с внешней средой на срок до одного часа. После выяснения обстановки вне убежищ принимается режим вентиляции, соответствующий сложившейся обстановке. При химическом и бактериальном заражении убежища переводятся на режим II (фильтровентиляции), при этом закрываются герметические клапаны на воздуховодах систем чистой вентиляции; открываются герметические клапаны, установленные до и после фильтров-поглотителей; включаются приточные вентиляторы режима II. На режим полной или частичной изоляции с регенерацией внутреннего воздуха убежища переводятся при возникновении массовых пожаров или при образовании в районе убежища опасных концентраций АХОВ.

Вам может быть интересно:

На чем основана вентиляция чистых помещений ?

Вентиляция чистых помещений рассчитывается таким образом, чтобы обеспечить регламентируемый предельно допустимый процент взвешенных в воздухе аэрозольных частиц. Этот процент устанавливается стандартами в зависимости от требуемой чистоты воздуха в помещении. Параметр контролируется системой вентиляции и кондиционирования.Вентиляция должна обеспечить в чистых помещениях свой микроклимат. Влажность, температура, скорость движения воздуха должна соответствовать требованиям стандарта

Это важно как для персонала, работающего в помещениях, так и для работы с веществами, которые чувствительны к таким параметрам

При устройстве вентиляции  в чистых помещениях предусматривается перепад давлений таким образом, чтобы воздух не попадал из менее чистых помещений в более чистые помещения. Также вентиляция должна обеспечить необходимый объем свежего воздуха.

Основные типы вентиляционных систем

Исходя из требований к классу чистоты, выбирается система вентиляции чистых помещений из следующих типов:

• Прямоточная
• С рециркуляцией
• Прямоточная с рекуперацией тепла
• С локальными зонами
• Двухуровневая

Выбор обосновывается конкретными факторами, с учетом капитальных затрат и условий экономии энергии. Локальные установки, как правило, имеют вентилятор и могут располагаться в самом помещении или вне его. Дополняются НЕРА фильтрами, по необходимости химическими, нейтрализующими запахи и другими.

Прямоточная система

Схема простая, подается воздух с улицы, затем он проходит все основные циклы обработки. Экономически не выгодно, по причине больших энергозатрат и большими затратами на фильтрационные расходные материалы.

С рециркуляцией

Одноуровневая система, включает в себя кондиционирование для чистых помещений с возвратом воздуха из очищенной зоны на обработку. Энергозатратность средняя.

Двухуровневая

Предъявляемые требования вентиляция чистого помещения в этой системе оправдывает лучше всего. Если кондиционеров несколько, как и обслуживающих комнат, идет разбивка на центральный (только в него поступает уличный воздух) и рециркуляционные кондиционеры.

Местная с локальными зонами

Используется для локализации зон с повышенными требованиями по санитарной обработке. Чаще всего монтируются модули вентиляторов с фильтрами, иногда специальные установки рециркуляции.
