Как сделать вытяжку вентиляции в туалете на даче и доме своими руками

Механическая система вентиляция дачи

Схема механической вентиляции

На даче механическая вентиляция оправдана в следующих случаях:

• дом большой площади;
• дом 2-х или 3-х этажный;
• дом построен по каркасной технологии, исключающей естественный воздухообмен.

Вентиляцию принудительного типа в дачном доме можно делать полностью механической или комбинированной.

Комбинированную систему легче монтировать, обойдется она дешевле, в том числе и при эксплуатации.

Принудительный отток воздуха

Приточную часть комбинированной вентиляции дачного дома можно оборудовать своими руками.

Приточный клапан можно вставить прямо в стену дома. Это довольно простой механизм, состоящий из трубы, для которой придется сделать отверстие диаметром 5 см и заслонки, регулирующей интенсивность подачи воздуха. Зимой заслонка максимально прикрывается во избежание выхолаживания помещения. Не стоит приобретать сложные клапаны с фильтрами, ведь чистый дачный воздух не нуждается в очищении.

Отток воздуха обеспечивается механически. И с этой работой по монтажу вентиляции в дачном доме своими руками справятся только умелые мастера. Вытяжные каналы протягиваются из мест наибольшего загрязнения воздуха (например, кухни) на чердак. Здесь устанавливается вытяжной вентилятор, который выбрасывает отработанный воздух наружу. В доме создается отрицательное давление, за счет которого через приточные клапана затягивается свежий воздух.

Минусы механической вытяжки:

• во время длительного отсутствия хозяев дом остается без вентиляции;
• вентканалы нужно прятать под балками или коробами;
• дополнительный расход электроэнергии на вытяжку воздуха;
• желательно подбирать конструктивные элементы с помощью профессионала.

Расчет толщины воздуховодов и мощности вентилятора лучше доверить инженеру-вентиляторщику.

Принудительный приток воздуха

Можно пойти по более дорогостоящему пути, оборудовав своими руками принудительный приток воздуха в систему вентиляции дачи.

На уровне 2 метров от поверхности почвы устанавливается приточная установка. Воздух с улицы собирается в камере, где он подогревается (если нужно) и вентилятором подается в комнаты.

Есть два способа подогрева воздуха:

• электрическим калорифером;
• трубой отопления.

Второй намного практичнее, но проектировать его нужно одновременно с планированием системы отопления. Отток обеспечивается вентиляционными отдушинами на кухне, в ванной комнате или туалете (если они расположены в доме).

Полезные рекомендации при создании вентиляции в сливной яме

В дополнение к вышеизложенному материалу дадим несколько советов.

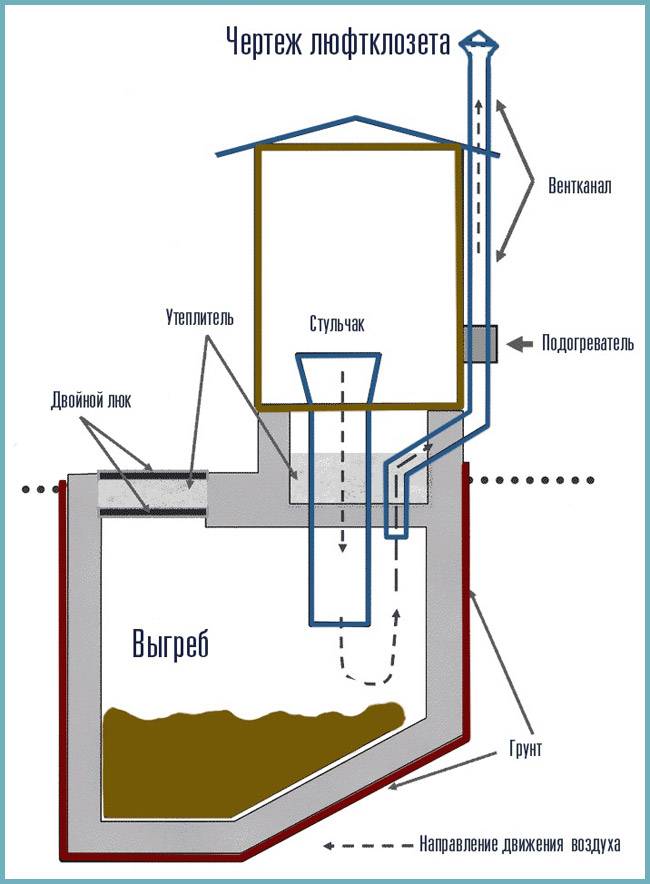

При организации вентиляции выгребной ямы рекомендуется избегать разрежения воздуха резервуаре. Если в дворовом туалете вентилируемая область формируется между резервуаром и воздуховодом, то в закрытой емкости рекомендуется выполнить установку приточной трубы. Два отверстия притока и вытяжки воздуха обычно располагают по противоположным углам сливной ямы. Вытяжное отверстие всегда находится выше приточного.

Влага, появляющаяся на поверхности вентиляционной трубы, зимой может замерзать, уменьшая проходимость канала и снижая тем самым интенсивность потока воздуха. Чтобы устранить такую проблему, верхнее отверстие трубы нужно снабдить дефлектором. Он ускорит движение воздуха и защитит канал от уличного мусора.

Наиболее рациональный вариант — делать вентиляцию выгреба при монтаже автономной канализации. Тогда не придется изменять уже действующую систему и проще выбрать удобное место для установки вытяжного патрубка.

Что касается вида вентиляции сливной ямы, то принудительный воздухообмен устраивать не всегда нужно. Некоторые отстойники обходятся естественной вентиляцией. Окончательное заключение по такому вопросу могут дать соответствующие специалисты после ознакомления на месте с условиями работы сети.

Как сделать вентиляцию в выгребной яме — смотрите на видео:

После устройства вентиляции выгребной ямы в частном доме важно следить за тем, чтобы резервуар не переполнялся и воздушный канал не блокировали отходы. Кроме того, нужно следить за воздушной проходимостью фановой трубы

Для возможности профилактики и ремонта в системе вентиляции стоит предусмотреть установку ревизионных люков.

Система с рекуперацией и процессорным управлением

Сегодня можно недорого приобрести все компоненты для вентиляции дома, которая будет управляться компьютером. Вы можете программировать режим работы такой системы, даже находясь далеко от своей дачи.

Чаще всего рекуператоры ставят в каждой комнате, просверливая насквозь внешнюю стену как можно ближе к потолку, а приточный канал опускают ниже к полу, скрывая декоративным коробом. Вентиляторы для обеспечения воздухообмена устанавливают внутри каналов строго вертикально

Особую осторожность следует проявлять при монтаже блока с тончайшей мембраной, обеспечивающей эффективный теплообмен между потоками воздуха, которые удаляются наружу и втягиваются внутрь помещения. Сторонники установки рекуператоров настаивают на том, что современные строительные материалы несовместимы с эффективным функционированием естественной вентиляции, так как для нормальной ее работы необходим приток воздуха с улицы, который раньше обеспечивался за счет щелей в окнах и дверях, а сегодня практически отсутствует. К недостаткам современных систем проветривания следует отнести:

К недостаткам современных систем проветривания следует отнести:

• шум от работы вентиляторов;
• высокую стоимость обустройства;
• постоянную необходимость в потреблении электричества.

Последняя проблема чаще всего решается путем установки солнечных батарей и инсталляции автономной системы для всех компонентов “умного дама”.

Наслаждаясь свежим прогретым воздухом, вы наверняка не раз похвалите себя за то, что благодаря самообразованию смогли сделать своими руками ленточный фундамент для дома, возвести стены, покрыть кровлю, сумели грамотно просчитать и умело выполнить систему вентиляции.

Пошаговый план действий

Чтобы самостоятельно выполнить все работы нужно обладать минимумом технических навыков и знать последовательность подобных работ.

Подготовка

Информация плюс расчеты – вот основа подготовки монтажа вентиляционных систем:

Расчет кратности обмена воздуха в доме по каждому помещению.

Рисунок (схема) движения воздушных масс. Примерное расположение вент. каналов.

Схемы воздуховодов с учетом дизайна помещения, рисуют, стараясь предусмотреть возможность скрыть воздуховоды под натяжными потолками, переборками и пр.

Деталировка

После того, как схема приняла стройный вид и учтены все нюансы дизайна, приступают к детальному плану, составлению сметы, в т.ч. выбору фирмы производителя оборудования:

1. Рассчитывается сечение воздуховодов, учитывается, чтобы передвижение воздуха было бесшумным.
2. Внесение параметров на схему.
3. Составления перечня необходимых элементов.
4. Высчитывается сопротивление каждого участка, подбираются вентиляторы, учитывается уровень шума, производимого им.
5. Просчитывается стоимость всех компонентов вент. системы.

В заключении составляется окончательный, чистовой вариант с полной деталировкой. Нельзя забывать про узлы прохода каналов через потолки\стены, расходники (изоляционные материалы, вент. решетки, крепеж, диффузоры и пр.). В конечном итоге все «мелочи» составляют весьма ощутимую сумму затрат, но они тоже необходимы.

Материалы и инструменты

Обязательно потребуются:

1. Перфоратор.
2. Трубы различной конфигурации, диаметра, фактуры и длины.
3. Соединительные элементы.
4. Переходники, колена, тройники.
5. Решетки вент. ходов.
6. Держатели, подвесные элементы.

Монтаж и настройка

Порядок действия:

• На стенах делают разметки, обозначают где будут проходить вент. каналы.
• По потолку чертят схему прокладки воздуховодов.
• Если система принудительная, отмечают, где будет смонтировано оборудование.
• Собирают воедино каналы и монтируют их на подвесы.
• Подключают трубы к единой вент. установке.
• Закрывают отверстия решетками.
• Подключают технику к электричеству и тестируется вся установка.

Виды систем вентиляции

Классификация вентиляционных систем основана на способе циркуляции потоков воздуха. Вентиляция может быть:

Естественной. Чтобы обустроить естественную циркуляцию, не требуется приобретение специального оборудования и расходования электрической энергии, так как воздушные потоки циркулируют естественным путем.

Важно! Организация подобной циркуляции относительно простая и дешевая. Но если регион с повышенной влажностью, она будет неэффективной из-за того, что воздухообмен недостаточный

Искусственной. Для обустройства искусственной вентиляции потребуется приобретение специального вентиляционного оборудования, эффективная работа которого зависит от погоды. Механическая вентиляция приводит к быстрому и легкому удалению воздуха из помещения и наполнения его кислородом.

Важно! Специалисты рекомендуют применять сочетание искусственной и естественной вытяжки. Вентиляционные системы также различаются по назначению:

Вентиляционные системы также различаются по назначению:

• Приточные. Происходит подача воздуха в помещения.
• Вытяжные. Происходит вытягивание воздуха из помещения.

Вентиляция в ванной в частном доме

Тут основные трудности могут возникнуть при устройстве вытяжных каналов. При планировке их можно свести в одном месте и потом вывести на крышу. Это сложнее с точки зрения внутренней разводки — придется тянуть воздуховоды к нужному месту, а также более затратно при строительстве. Но внешний вид получается солидный.

При планировании частного дома можно все вентканалы собрать в одном месте и вывести их на кровлю

Еще один способ устройства вентиляционных каналов: вывести его через стену, а затем по наружной стене поднять вверх . По правилам, для нормальной тяги при естественной вентиляции они должны возвышаться над коньком на 50 см. А вот один общий воздуховод будет вами выводится или на каждое помещение отдельный — зависит от вашего желания или от планировки. Картина получится примерно такой.

Вытяжная вентиляция в ванной и туалете частного дома может быть организована таким способом

Есть еще вариант: сделать механическую вытяжку, которая работать будет исключительно от вентилятора. Тогда в зависимости от планировки подходит один из двух вариантов, представленных на фото.

Варианты механической вентиляции ванны в частном доме

В первом случае (слева) вытяжное отверстие сделано прямо в верхней части стены (чтобы воздухообмен был эффективным оно должно располагаться напротив двери, наискосок, вверху). При таком устройстве используется обычный настенный вентилятор. На этом же рисунке показано, как можно сократить количество необходимых каналов. Если у вас помещения ванной комнаты и туалета находятся рядом, через тонкую перегородку, то в перегородке можно сделать отверстие и установить решетку. В этом случае вентиляция ванны будет идти через туалет.

Во втором варианте (на фото справа) использован воздуховод с канальным вентилятором. Решение простое, только есть один нюанс: если воздуховод будет заканчиваться под свесом кровли (на фото он короткий, но бывают и длинные), то дерево через какое-то время почернеет. Если так сделать вывод из туалета, этого может и не произойти, а в случае с ванной, повышенная влажность даст себя знать уже через пару лет. В таком случае можно воздуховод «дотянуть» до среза кровли или через колено вывести вверх (но поднять на 50 см над кровлей).

Принудительная вентиляция: изготовление своими руками

Строительными нормами принято разделять вентиляционные каналы кухни и санузла, а раздельные ванну и туалет обычно совмещают общим вентиляционным каналом или отверстием в смежной стене, которое прикрывают декоративной решеткой. Реже для каждой комнаты оборудуется отдельная вентиляция и собственное вытяжное «окно».

Разновидности вентиляторов для обустройства системы вентиляции

Виды вытяжных устройств для ванной и туалета:

1. Осевой вентилятор (настенный, потолочный) для каналов 100, 125, 150 мм.
2. Центробежный вентилятор (настенный, потолочный) для каналов 100, 125, 150 мм.
3. Приточно-вытяжные рекуператоры в зависимости от производителя и модели требуют одно отверстие диаметром 215-225 мм либо два по 80-90 мм с расстоянием между ними в 200-350 мм. Устройством такого типа обеспечивается приточно-вытяжная вентиляция с возможностью подогрева входящего воздуха.

Как сделать вентиляцию в санузле своими руками

Сделать вентиляцию в частном доме своими руками – это в первую очередь определиться, где это помещение расположено относительно других комнат. Здесь вариантов много, но самый удобный вариант, если их стена внешняя. Для естественной вентиляции надо просто сделать в стене отверстие под воздуховод, установить его туда с выводом на улицу и подсоединить его к вертикальному стояку, который собрать своими руками. Стояк должен быть поднят выше крыши на 1 м, и его придется теплоизолировать. Если делается принудительная вентиляция, то со стороны комнаты надо установить на стену оконный или канальный вентилятор.

Если такой стены у туалета и ванной нет, тогда придется вести воздуховод через другие комнаты. Обычно это делают через кухню, объединяя общую систему в одну. То есть, от туалета и ванной ведется горизонтальный участок воздуховода под потолком через кухню, к которому подсоединяют отвод и для кухонного пространства. Воздуховод выводят через кухонную стену на улицу. После монтажа можно сделать декорирование вентиляции с помощью коробов из пластика, дерева, гипсокартона.

С помощью вытяжного вентилятора

Если делается принудительная схема вытяжной вентиляции, тогда вентилятор устанавливается снаружи общей магистрали. Если естественная, тогда воздуховод выводится на улицу выше конька кровли.

Здесь важно правильно выбрать тип вентиляторной установки. По понятным причинам это не может быть накладная конструкции

Здесь подойдет или канальный вид, или радиальный, или крышной. Самый простой в плане установки – канальный вентилятор. Он просто вставляется в стену, а уже к нему присоединяются воздуховод от горизонтального участка, прошедший по кухне, с другой стороны небольшой высоты стояк. Хотя и здесь лучше вывод сделать выше крыши, чтобы неприятные запахи не просачивались обратно в дом.

Монтировать воздуховоды просто, потому что они собираются или по принципу раструбной системы (одна в одну), или при помощи специальных переходников на хомуты или на герметик. Канальный вентилятор просто вставляется в стену, ни к чему не прикрепляясь. Единственное, что надо сделать, это запенить пространство между стеной и трубой.

С помощью приточного клапана

Приточный клапан – это труба в стене, закрытая с внешней стороны сеткой, а с внутренней фильтром. Получается так, что воздух просто проходит по трубе, попадая в помещение ванной или туалета в частном доме. Неплохой вариант, но лучше выбирать клапаны с регулятором зазора и утеплителем внутри трубы. Этот вариант дает возможность регулировать подачу притока свежего воздуха через стену.

Понятно, что сам клапан вопроса воздухообмена не решает. Он предназначен именно для прямого попадания воздуха с улицы внутрь помещения. Отток все равно производится через установленный стояк. А сам воздушный клапан устанавливается точно так же, как канальный вентилятор. То есть высверливается в стене сквозное отверстие, куда прибор и вставляется. И также зазор между ним и стеной заполняется монтажной пеной. Никаких крепежей. То есть, самое сложное в его монтаже – сверление отверстия.

Сложные системы вентиляции

Отдельные системы сложного типа в ванной и туалете частного дома не используются. То есть, специально для отдельно взятых комнат нет вентиляционных систем. Сложные могут быть установлены на весь дом с подключением в схему туалета и ванной. При этом конструкция может быть очень сложной: с фильтрацией, гасителями шумов, рекуператорами, с помощью которые нагревается приточный воздух. В некоторые модели производители добавляют калориферы электрические или водяные.

Это на самом деле сложные по схеме и количеству оборудования вентиляционные системы. Но надо отдать должное, что они на сегодняшний день являются и самыми эффективными. Их конструкция – это блок, в котором располагаются все вышеобозначенные приборы, и сеть разбросанных по всему дому воздуховодов как для приточного участка, так и для вытяжного. Обычно блок устанавливается на чердаке, здесь же собирается схема вентиляционных труб с вводом в комнаты через потолок.

Такие системы сложны для сборки своими руками. Поэтому их монтажом занимаются профессионалы. Хотя производители уверяют, что их конструкции собираются по модульному принципу, как большой конструктор.

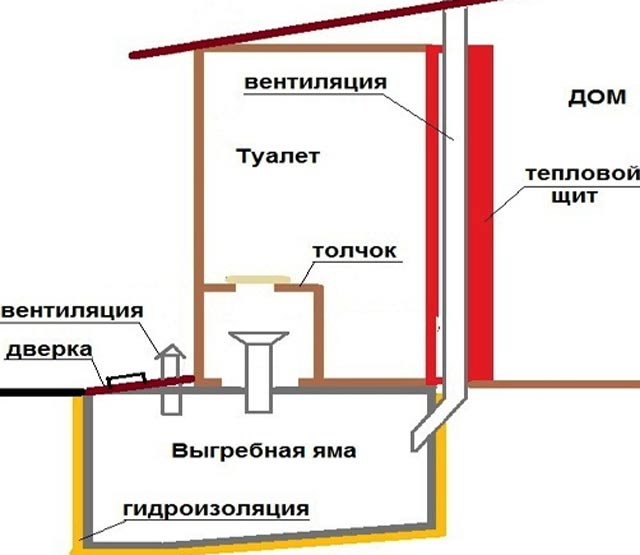

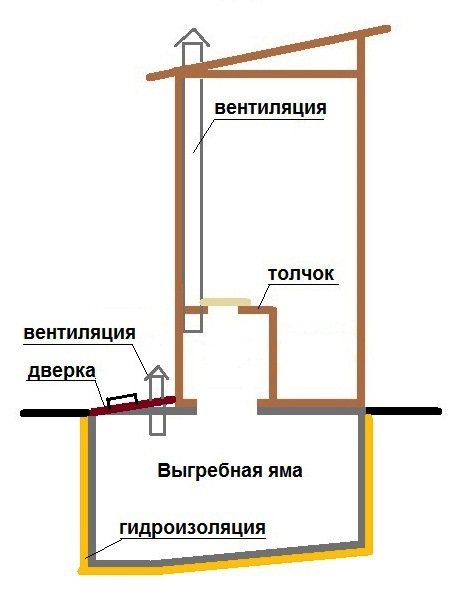

Естественная вентиляция туалета

Когда говорят «естественный», в большинстве случаев имеют в виду установку самой простой приточно-вытяжной конструкции. Но на самом деле актуальнее поговорить о конструктивных особенностях самой конструкции.

При таком типе вентиляции, если можно так выразиться, запахи устраняются естественным образом, благодаря нормальной циркуляции воздуха в салоне. Для этого конструкцию чаще всего возводят с зазорами – в нижней части между полом и стенами, а в верхней – между стенами и крышей.

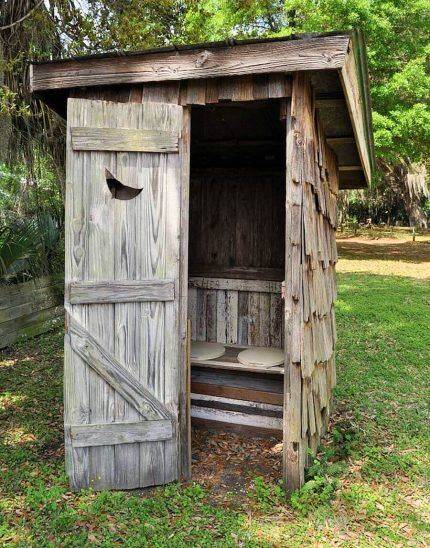

Многие унитазы на открытом воздухе либо имеют простейшую естественную вентиляцию, либо полностью лишены ее, о чем даже на расстоянии свидетельствует неприглядный янтарь и быстро разрушающиеся конструкции

И, конечно же, нельзя забывать об окне, которое, однако, обязательно должно присутствовать в любой схеме вентиляции. Окно ни в коем случае не застеклено, за исключением конструкций, где их 2-3, а из существующих остается только одна, на зиму накрывая листом фанеры, а летом – москитной сеткой. Он служит естественным источником свежего воздуха и освещения.

В деревнях такие туалеты встречаются довольно часто и, скорее всего, это причина пресловутой «вспашки» уборных в этом районе».

Почему такая вентиляция неэффективна, хотя, безусловно, имеет преимущества в виде полного отсутствия затрат?

Условия вентиляции непостоянны, и удаление запаха неэффективно. В стабильных погодных условиях воздухообмен полностью снижается до минимальных значений.

Вентиляция пола дачи

Схема вентиляции пола

Для обеспечения хорошей вентиляции дачного домика следует позаботиться и о воздухообмене в подполе. Вентиляция пола на даче предохраняет его от гниения и весь дом от перекосов, продлевая срок эксплуатации.

Если подвал не планируется, вентиляция пола дачного коттеджа обеспечивается системой продухов (отверстий) в цоколе. Чаще всего же дачные дома строятся с подвалами. Продухи оставляются на различных высотах цоколя, что улучшает движение воздушных потоков. Размер продухов обычно 10 х 15 см. Количество отверстий рассчитывается в зависимости от рельефа местности, архитектуры строения, розы ветров и климата.

Вентиляция полов деревянных дач состоит из пристенных решеток, которые монтируются над продухами в полу (еще называется вентиляционными розетками).

Решетку нужно размещать на стыке между досками.

Так удается сделать выемку в доске меньшего размера, поэтому прочность пола не страдает.

Перед установкой розеток непременно следует рассчитать схему движения воздушных потоков, которая зависит от расстановки, типа и мощности приборов отопления.

Поверх решеток для вентиляции дачного пола нельзя класть ковры, ставить шкафы или диваны.

Вентиляционные плинтуса

Улучшить движение воздуха в подполе дачного домика помогут и вентиляционные плинтуса.

В плинтусах просверливаются отверстия, через которые воздух свободно циркулирует из комнаты в подпол. Это простой и доступный метод сооружения вентиляции в дачном домике своими руками. Отверстия в плинтусах должны быть диаметром до 1,5 см. Устанавливаются они вдоль противоположных стен. Иногда вентиляционный плинтус требуется лишь по одной стороне комнаты, а для достаточного движения воздуха используется вентиляционная труба. Выход ее располагается в 1,5 метрах над крышей.

Попробуйте сделать своими руками такую вентиляцию дачного дома, только попросите специалиста провести необходимые расчеты.

Вентиляция через крышу

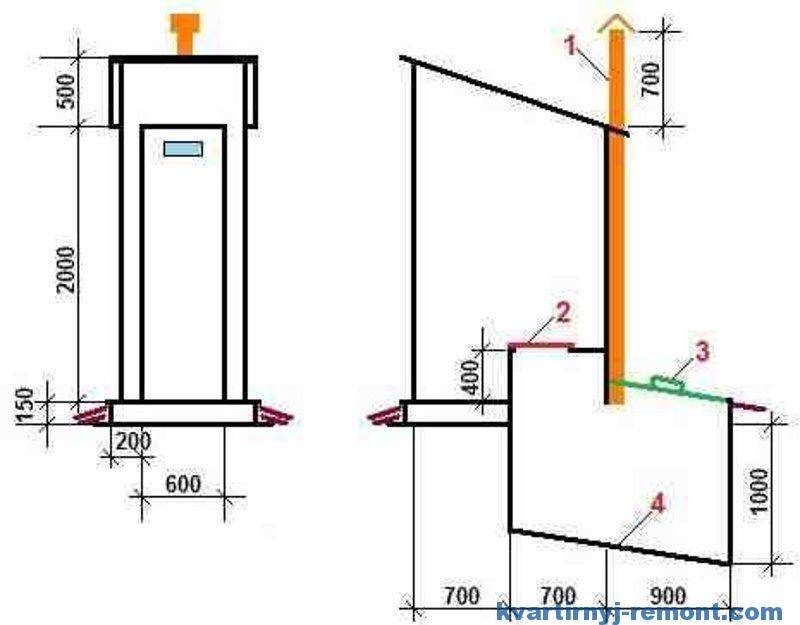

Другой вариант: сделать отверстие в потолке, от него, через крышу, вывести вентиляционную трубу на высоту около 3 м. Рекомендуют использовать оцинкованные или пластиковые. Желательно без поворотов. Меньше сопротивление, лучше тяга и соответсвенно вентиляция. На крыше устанавливают диффузор. Дефлектор не нужен, поскольку вентиляция принудительная. Труба утепляется фольгированной минеральной ватой диаметром 50 мм. Швы проклеиваются фольгированным скотчем. Если этого не сделать, конденсата в холодную погоду не избежать.

Самодельный вентканал крепится строго вертикально хомутами к стропилам, или другим прочным конструкциям, имеющимся на чердаке. Со стороны ванны в отверстие выполняют монтаж вентиляционного оборудования.

Естественная вентиляция — оптимальный выбор для дачного туалета

Для загородного участка, особенно если пользуются им не регулярно, нет необходимости устанавливать сложные и дорогостоящие устройства. Достаточно соблюсти необходимые меры по монтажу важных элементов конструкции. Окошко в туалете не решит проблем. Необходимо создать приток свежего воздуха и вытяжку непосредственно от места сбора отходов. Собранная таким образом вентиляция для уличных туалетов кардинально изменит процессы происходящие там. Создаваемой естественной тяги хватит для нормальной работы системы.

Целесообразно оснащать клозет устройствами принудительной вытяжки тогда, когда, например, решено отвести выходной воздуховод на определенное расстояние от туалета, либо участок трубопровода находится в горизонтальном положении. Такие схемы маршрутов не отличаются функциональностью при естественном режиме притока и вытяжки. Часто уличный туалет дублирует основной санузел, находящийся в доме. Пользуются им не так часто, поэтому вопрос очистки и ухода не столь актуален, в сравнении с системой канализации, куда идет основной поток стоков. Очень удобен уличный туалет в летнее время и при должном внимании при строительстве он станет не источником неприятных запахов, а комфортным дополнением дачного отдыха.

Дачный туалет без выгребной ямы своими руками

Наиболее популярным вариантом среди самостоятельного изготовления туалетов для дачи, фото которых представлены выше, является сооружение из бетонных колец.

Первым делом закупаются строительные материалы – 9 колец и 3 люка к ним.

Люк – обязательное условие герметичности конструкции

• Вырываются три ямы в ряд, с диаметром в 2,8 метра и глубиной 3 метра.
• Для первых двух ям необходимо сделать бетонную подушку.

Так выглядит установленное кольцо без бетонной подушки

В каждую из ям при помощи специальной техники устанавливается по три бетонных кольца. Щели между ними заполняют специальной гидрофобной смесью, а оставшуюся полость между землей и кольцом.

Монтаж перфорированных колец

Из каких элементов состоит вентиляционная система

Сперва следует определиться, какой разновидности вентсистема будет установлена. Дальше нужно подготовить все востребованные элементы, заранее определив их размеры. Вот какие элементы понадобятся в обязательном порядке.

Во-первых, вентилятор. Это основная составляющая системы. Его встраивают:

• в потолок;
• в короб воздуховода;
• в стену.

Непосредственно в воздуховод этот агрегат встраивается в том случае, если планируется монтирование сложной вентсистемы. К примеру, туалет и ванная – разные помещения. Тогда в каждом помещении следует установить отдельные вентиляционные отверстия, отвести от них коробы и трубы. И лишь впоследствии эти элементы потребуется подключить к единому воздуховоду.

Во-вторых, короб воздуховода. Материал для его изготовления – металл или пластик. Сечение круглое или прямое. У каждой системы свои преимущества. К примеру, прямоугольный вариант проще крепится к стене, к потолку. Над натяжным или подвесным потолком его расположение выглядит идеально. Зато круглое сечение эффективнее обеспечивает отвод воздуха, ведь там отсутствуют внутренние углы.

В-третьих, детали для закрепления воздуховодов. Используются кронштейны (готовые хомуты или самодельные элементы). Их устанавливают примерно через каждые 0,5-0,7 м, это зависит от места размещения.

В-четвертых, поворотные колена. Применяются, когда используют жесткий короб. Предназначаются:

• для установки сложных конструкций;
• когда требуется произвести вывод через потолок или стену;
• если направление воздушного потока меняется.

В-пятых, соединительные муфты. Потребуются для сопряжения отдельных секций воздуховода.

В-шестых, обратный клапан. Необходим для предотвращения обратного тока воздушных масс после отключения вентсистемы. Также обратный клапан потребуется, если на улице сильный ветер.

В-седьмых, вентиляционные решетки. Они должны присутствовать на входе и выходе из отверстия системы с канальным вентилятором. А если устанавливается накладной осевой вентилятор, тогда решетка монтируется на выходное отверстие.
