Системы и схемы вентиляции одноэтажных и двухэтажных частных домов

Виды вентиляции

Вентиляция подразделяется на три вида:

Естественная вентиляция

происходит благодаря свойству теплых слоев воздуха подниматься над холодными. Заключается в прокладке в стенах дома вентиляционных каналов, по которым осуществляется циркуляция воздуха. Для камина либо печи воздуховод делается отдельно. Труба должна возвышаться над коньком, это придаст дополнительной тяги.

Вентиляционный канал толщиной кладки должен быть не менее чем полтора кирпича, а сечение его должно превышать 140 мм, дабы избежать эффекта обратной тяги. В комнаты делают 100 мм горизонтальные отводы, можно при помощи пластиковых труб.

Минусами естественной вентиляции являются зависимость от погодных условий — как температуры, так и давления, а также небольшая производительность системы. Ее применение имеет смысл в зданиях из керамзитобетона, пенобетона, кирпича и дерева, при условии чистого окружающего воздуха.

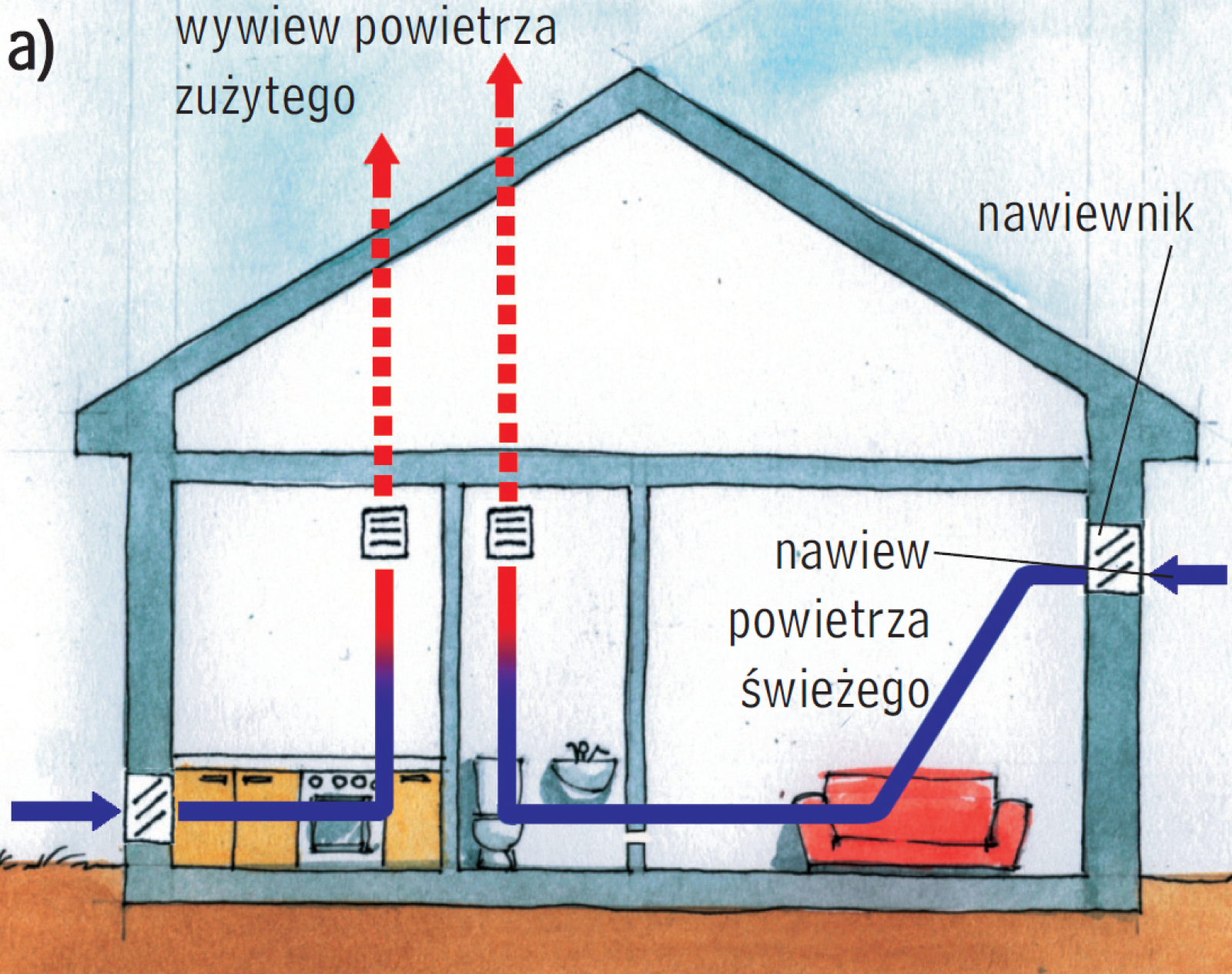

Подойдет для небольших частных домов малой этажности, бань, саун, хозпостроек. Ниже приводится типовая схема вентиляции в частном доме.

Принудительная, или приточно-вытяжная вентиляция

Применяется в случаях, когда воздух нуждается в очистке от запахов, частиц грязи и пыли, а также в помещениях с «не дышащими» стенами из бетона с полистиролом, SIP- и 3D-панелей, сэндвич и вакуумных панелей, во всех типах каркасных домов. В приточной вентиляции используется вентилятор для создания разницы давлений, фильтр очистки поступающего в дом воздуха и рекуператор, устройство для подогрева входящего потока.

Смешанная вентиляция

Используется, когда естественная вентиляция не может обеспечить достаточного тока воздуха. Как правило, вытяжка ставится в помещениях, где собирается конденсат, загрязнен воздух либо где необходимо выветрить запах – в ванной, подвале, погребе, туалете, котельной, а также на кухне.

Обычно при смешанном устройстве вентиляции в частных домах принудительно осуществляется только приток воздуха, а отток идет естественным путем, либо вентилируется только часть помещений. Также оправдано применение системы смешанной вентиляции в больших частных деревянных кирпичных, пеноблочных и каменных домах.

Какая вентиляция лучше в частном доме?

Как вы наверняка поняли, естественная система оборудуется в любых типах зданий и только удаляет влагу из санузлов и кухни. Комфортный микроклимат и нормативный воздухообмен в жилых комнатах ничем не обеспечивается. Можно только открывать окна. Когда достаточно такой системы – я описал в предыдущей главе.

Смешанная (или гибридная) подает воздух в жилые комнаты, но обмен воздуха не происходит, т.к. в самом помещении вытяжки нет, поэтому посторонние запахи как были, так и остаются.

Стеновой приточный клапан. Выпускают как в приточном исполнении, так и вытяжном.

Основная задача гибридной вентиляции – избежать сквозняков. Эффективность системы низкая , как от открытого окна.

Основное преимущество: Вам не придется открывать окна для проветривания и бояться простудиться. Приточные стеновые клапаны оснащаются рекуператором и электрическим нагревателем, т.ч. воздух всегда будет подаваться комфортной температуры. Стоимость такого клапана от 28 000 до 35 000 руб.

Принудительная система – самая дорогая инженерная система, но самая функциональная и полностью автоматизированная. В приточных установках можно установить бактерицидные фильтры и фильтры тонкой очистки, секции нагрева, охлаждения и увлажнения воздуха. Можно собрать полностью автоматизированную систему, как с постоянным расходом воздуха, так и с переменным (VAV-систему).

Например, для частного дома 250 м 2 – Приточная система обойдется в 600 000 руб.

Вывод: Если рассматривать вентиляцию только с точки зрения функционала, в домах до 250 м 2 достаточно естественной или гибридной вентиляции. В домах более 250 м 2 с 5 жилыми комнатами – рекомендую принудительную. Но помимо функционала нужно рассматривать индивидуальные особенности. Об этом в следующей главе.

Схемы вентиляции

Схема организации принудительной вентиляции в частном доме может быть:

• приточной (вентилятор работает на приток воздуха в комнаты);
• вытяжной (вентилятор вытягивает воздух на улицу);
• комбинированной приточно-вытяжной.

В первых двух случаях система состоит из вентиляционного канала (на вытяжку либо приток) с вентилятором и фильтрами, который дополняется отдушинами или воздуховодами для естественного тока воздуха. А в третьем вентиляция выстраивается из двух вентканалов, имеющих каждый свой нагнетатель.

Потоки воздуха в частном доме

Приточная

При приточной вентиляции воздух забирается с улицы, очищается и подогревается или охлаждается по необходимости, а только потом подается в помещения. Выход его наружу из коттеджа происходит по обычным вытяжным воздуховодам и через подоконные отдушины. То есть происходит его механическое нагнетание внутрь, а уходит он уже на улицу самостоятельно естественным образом через вентиляционные отверстия, двери и окна.

Воздухообмен в доме в приточной вентиляцией

Если вентиляция устраивается в небольшом по квадратуре частном доме, то описанный выше способ ее организации является наиболее оптимальным. Достаточно правильно рассчитать необходимый воздухообмен и мощность вентилятора.

Монтаж вентиляции после вряд ли вызовет трудности. Воздуховоды для нее обычно делаются из гибких гофрированных труб соответствующего диаметра. А вентиляционное оборудование со всеми фильтрами, ионизаторами и т.п. приобретается в виде готовой установки. Ее надо будет лишь закрепить в выбранном месте и соединить с вентканалами.

Приточный клапан в частном доме

Вытяжная

В вытяжной вентиляции все происходит наоборот. Приток свежего воздуха в дом происходит естественным образом. Для этого обустраиваются отдушины и вентиляционные шахты с отверстиями в стенах. А вот вытягиваются использованные воздушные массы из комнат уже принудительно с помощью механической вытяжки с вентилятором.

Главный недостаток данного варианта – втягивание в дом холода с улицы по зиме вместе с поступающим извне свежим воздухом. Если коттедж построен в местности с холодным климатом и низкими зимними температурами, то компенсировать этот момент придется большим объемом тепла от обогревателей. А это дополнительные траты на отопление.

Однако если поток холодного уличного воздуха пустить не через отдушины непосредственно во внешних стенах, а через подпол, то он по пути до жилых комнат немного нагреется. И проблема будет не такой серьезной

Но при проектировании данный вопрос крайне важно просчитать и все предусмотреть заранее

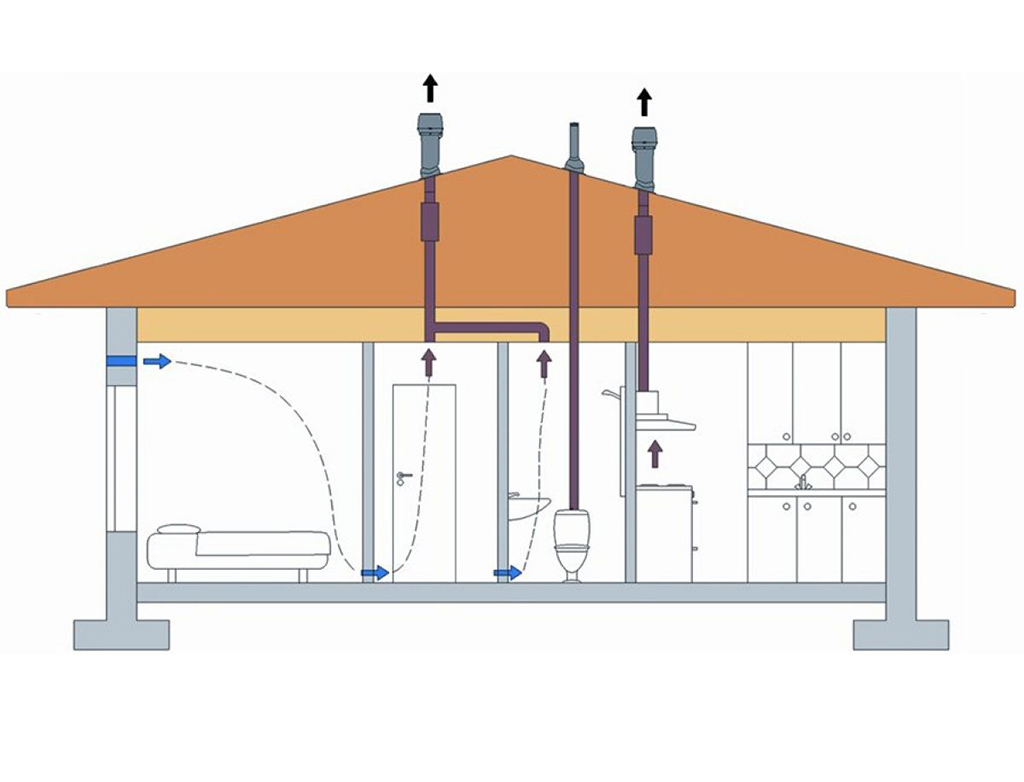

Конструктивные особенности вытяжной вентиляции

Приточно-вытяжная

Комбинированный вариант состоит из двух принудительных подсистем. Одна используется на приток воздуха, а вторая на вытяжку. Они могут быть разъединенными, каждая сама по себе, и пересекающимися в рекуператоре.

Это самая сложная в проектировании и устройстве вентиляция. Она требует сложных расчетов и большого количества воздуховодов. Однако используя ее, хозяин коттеджа гарантирует себе максимально комфортный микроклимат в жилище. Такая система позволяет в автоматическом режиме контролировать все параметры комнатного воздуха. Не зря именно ее часто выбирают в качестве одного из элементов «умного дома».

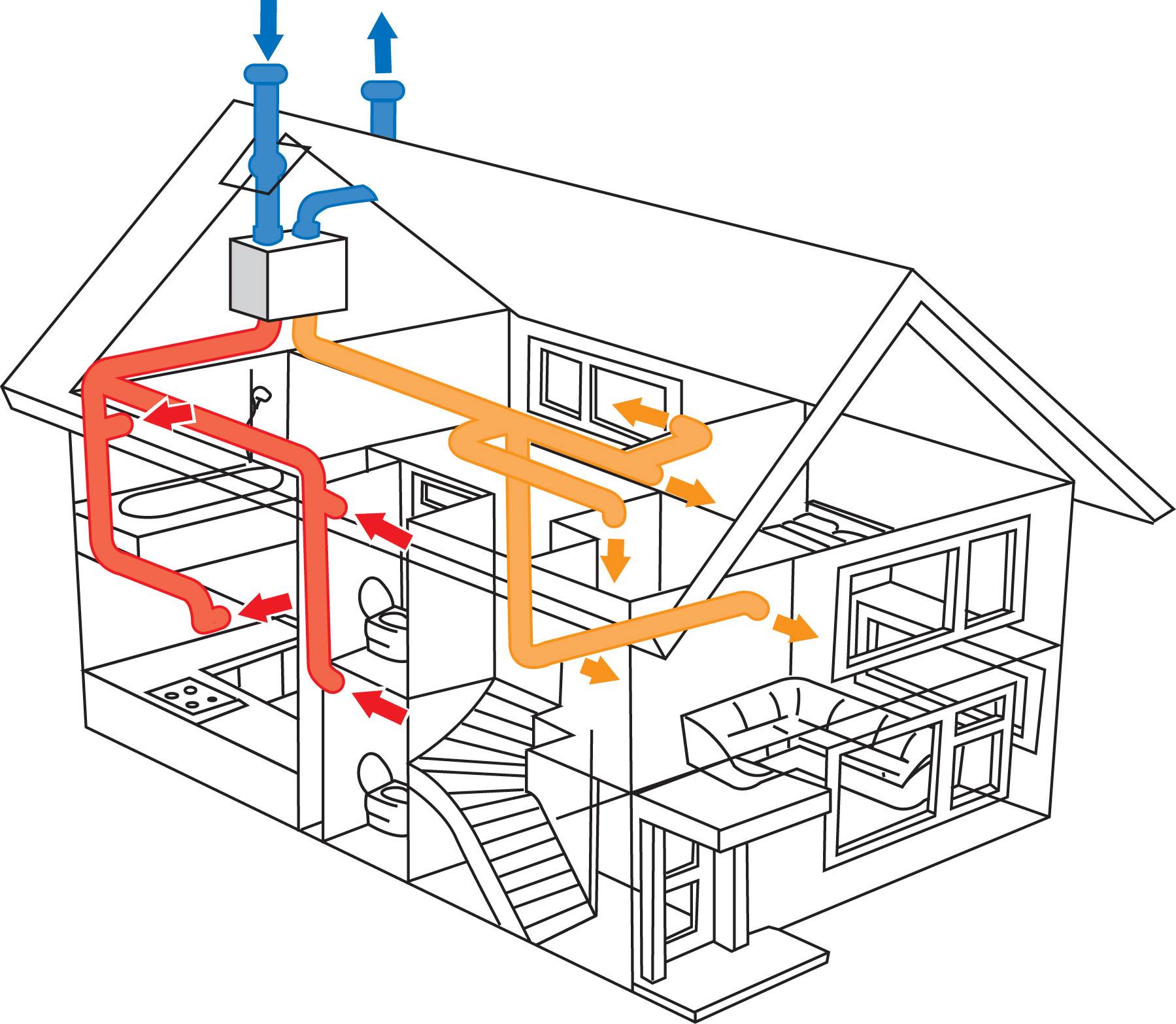

Как оборудовать приточно-вытяжную вентиляцию в частном доме

Естественная вентиляция двухэтажного дома

Чтобы создать все условия, при которых будет достигаться бесперебойная работа системы, необходимо соблюдать несколько требований, в этом случае естественная вентиляция двухэтажного дома будет обладать хорошей производительностью.

При конструировании вентиляционных ходов используются вертикальные шахты. Одна сторона системы устанавливается в помещении, а другая монтируется чуть выше конька крыши. Перемещение воздуха обеспечивается посредством тяги, показатели которой зависят от:

• Разницы температур между комнатой и улицей, т.е. на выходе и на входе в шахту.
• Ветра, который может улучшить или ухудшить тягу.
• Геометрического сечения канала и его высоты.
• Теплоизоляционных характеристик канала шахты.
• От пространственного расположения шахты (отсутствие или наличие изгибов и поворотов).

На начальных этапах проектирования дома архитектор выбирает тип вентиляции и ее пространственное расположение внутри здания, а в момент утверждения типового графического плана заказчику предоставляется вентиляция в двухэтажном доме схема, которая наглядно показывает все особенности и нюансы.

Вентиляционные системы с рекуперацией.

В последнее время очень популярными стали приточно-вытяжные установки с рекуперацией энергии. Это объясняется тем, что при поступлении в дом свежего приточного воздуха в холодный период года мы тратим огромное количество тепловой энергии на его подогрев.

Системы с рекуперацией позволяют экономить около 50 % тепла за счет частичного нагрева приточного (холодного) воздуха вытяжным (теплым). Частично, потому что тепла вытяжного воздуха не всегда достаточно, для того чтобы нагреть холодный приточный воздух до +20 ºС.

Поэтому в сильные морозы приточный воздух догревается встроенным в рекуператор калорифером. В такой системе и приток и вытяжка механические, так как воздух подается и отводится принудительно приточным и вытяжным вентиляторами, как видно на рисунке ниже.

Типа вентиляции

Прежде всего, стоит разобраться в двух разновидностях воздухообмена. Он может быть естественным или принудительным. Каждому варианту присущи определенные преимущества и недостатки, так что давайте рассмотрим их поподробнее.

Естественный воздухообмен

Естественной называется вентиляция, которая не требует установки какого-либо оборудования, предназначенного для стимуляции движения воздуха. Проще говоря, воздушные массы ведут вполне самостоятельную жизнь. Для вывода отработанного воздуха предусмотрены вентиляционные шахты — проще говоря, прорубленные в потолке и стене каналы, выходящие на крышу.

Воздух, побывавший в доме, становится теплым. Как известно всем из школьных уроков физики, в этом случае он начинает подниматься вверх. На это и рассчитаны вентиляционные каналы, вход в которые размещен в верхней части помещения. Воздушные массы доходят до них естественным путем, а далее следуют по шахте вверх, выходя из трубы на улицу.

С этим все ясно. Но как известно, количество ушедшего из дома воздуха должно как-то восполняться. И вот тут подстерегает проблема. Выше уже было подробно рассказано о том, что современные стены и стеклопакеты делают жилище настоящей крепостью, в которую враг, может быть, и проникнет, а вот свежий воздух — точно нет.

Проблему можно решить двумя способами:

• проветривание. Как это делается, все, казалось бы, знают — если в доме стало душно, нужно открыть окно. На самом деле, когда наступает духота, ваш мозг уже начал уставать и испытывать кислородное голодание. Допускать этого не следует, поскольку часто повторяющиеся подобные ситуации могут серьезно навредить здоровью. Например, это чревато мигренями — довольно неприятными состояниями, от которых сложно избавиться. Так вот, чтобы не доводить себя до кислородных голоданий, вам нужно делать проветривание не по факту наступления духоты, а с определенной периодичностью — каждые три часа. Продолжительность процедуры составляет 15 минут. Проблема в том, что далеко не в каждой семье есть человек, который согласится сидеть дома целыми днями, чтобы периодически открывать окно. Как правило, большинство людей работают, поэтому по вечерам им приходится возвращаться в жилище с застоявшимся воздухом,

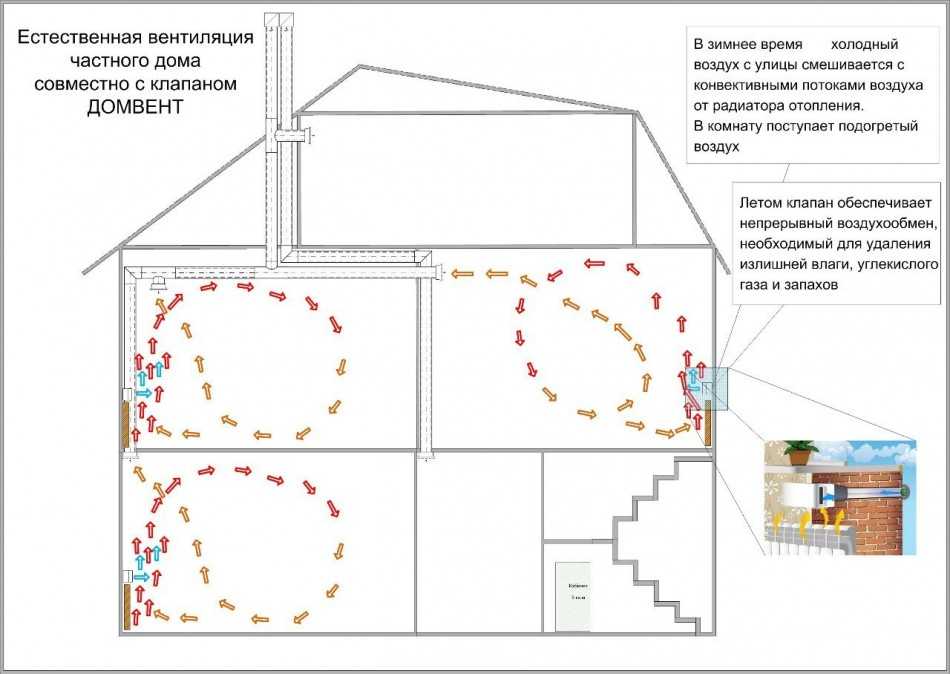

• использование приточного клапана. Это простейшее оборудование является прекрасной альтернативой проветриванию. Приточный клапан устанавливается либо в окно, либо в стену. Состоит он, по сути, из воздуховода, по которому и циркулируют воздушные массы. Оборудование сделано таким образом, что его установка никак не влияет на возникновение сквозняков или изменение температуры в жилище. Таким образом, отпадает необходимость постоянно открывать окно — через приточный клапан свежесть и кислород поступают непрерывно.

Но даже применение приточного клапана не способно решить главную проблему естественной вентиляции. Речь идет о низкой интенсивности воздухообмена. Дело в том, что он, независимо от метода поступления свежего воздуха, зависит от некоторых внешних факторов. В первую очередь, от температуры воздуха снаружи и внутри помещения.

Для обеспечения хотя бы относительно нормальной скорости воздухообмена необходимо, чтобы на улице было холодно, а в доме жарко. Чем меньше разница температур, тем медленнее происходит воздухообмен. А что же тогда происходит летом, когда на улице и в помещении одинаково жарко? Да ничего. Воздухообмена просто нет, или же он есть, но на таком уровне, что толку никакого.

В принципе, для маленьких домов естественная вентиляция может более-менее подойти — там небольшой объем воздуха, смена которого занимает не так уж много времени. Но поскольку сегодня речь идет о двухэтажных сооружениях, этот вариант отметаем сразу по описанным выше причинам.

Принудительный воздухообмен

А вот этот способ — тот самый, который подходит для рассмотрения в качестве применения в частном доме любой этажности. В данном случае на циркуляцию воздуха влияет использование специального оборудования, которое устанавливается либо в шахту, либо на крышу, либо в одно из нежилых помещений — например, на мансардный этаж. Также бывают отдельно стоящие устройства, о которых будет рассказано чуть ниже.

Приток воздуха

За счет чего осуществляется приток воздуха, как понять достаточно ли его в Вашем доме и какие меры предпринять, чтобы увеличить количество приточного воздуха мы рассмотрим дальше.

Как уже было сказано, приток воздуха может осуществляться естественным образом и принудительно.

Инфильтрация — естественный приток через неплотности наружных ограждений.

(окон, наружных дверей и стен дома)

Естественный приток воздуха через неплотности в оконных и дверных проемах

Как известно, обычные деревянные окна старого образца имеют довольно высокую воздухопроницаемость (около 10-20 кг/час*м2).

При небольшой площади дома, около 100-140 м2, объема приточного воздуха проникающего через щели и неплотности таких окон обычно достаточно для обеспечения необходимого притока.

Кроме того к нему еще прибавляется, не такой существенный, но тем не менее – приток воздуха через неплотности наружных дверей, а также приток через стены.

Как вентиляция отработала в отопительный сезон.

Главное, что нам показал отопительный сезон, что подобной системы в принципе (за некоторыми недочетами) хватает. Мы судим субъективно, конечно. Но основной критерий у нас такой. Мы отапливаем дом с помощью электрических конвекторов, которые у нас даже не под окнами закреплены. Просто на штатных колесиках стоят. И вот как раз думая, стоит ли их под окна крепить, рассудили так — если окна будут обмерзать и «плакать», то закрепим, если же нет, то и суда нет. Закрепить их на стены дело недолгое. И практика показала, что даже в таком режиме у нас с окнами все хорошо. Хотя максимальная дельта температуры в январе была 64 градуса между улицей и домом. ( На улице -40 в доме +24 градуса). Отсюда мы сделали вывод, что вентиляция вполне себе справляется. Ждали, что будет конденсат капать, как это часто бывает, но нет, все нормально. Может, он конечно есть в каком-то минимальном количестве, но там сами заглушки имеют такую форму, что он на них может задерживаться.

Делаем естественную вентиляцию в частном доме своими руками

Правильно выстроенная система вентиляции частного дома — процесс, обусловленный не прихотью и желанием соответствовать нормам и тенденциям современного жилища, а крайне необходимая для соблюдения климатического баланса процедура. Особую роль здесь играет комплексность: недостаточно устроить вентиляцию на кухне и в санузле (как это делают многие). В вентилировании нуждается каждая комната в доме.

Недостаточное циркулирование воздуха между помещением и улицей может привести к застою воздуха, образованию грибка и плесени, а аллергические реакции, тяжесть во всем теле и плохое самочувствие станут сомнительными «бонусами» в комнате без вентиляции.

Основные виды, используемые в частных домах — естественная и принудительная, отличительными особенностями которых являются — использование (принудительная) дополнительного оборудования, либо вентилирование при помощи физических процессов (естественная).

Вентиляция в двухэтажном частном доме

Главной задачей владельцев двухэтажных домов, как правило, является обеспечение обмена воздуха в санузлах и кухнях, расположенных иногда на разных этажах. Важен при установке вентиляции двухэтажных домов и минимальный уровень шума. Согласно требованиям, за один час воздух в помещениях такого назначения должен поменяться десять раз. Оптимальной является приточно-вытяжная естественная система вентиляции двухэтажных домов с рекуператором. Рекуператор помогает сохранить тепло в доме, обогревая поступающий в дом воздух.

Качественная вентиляция двухэтажного дома требует оборудования более мощного, нежели одноэтажного. Так, центральная вентиляционная установка должна обладать мощностью не менее 400 кубометров в час.

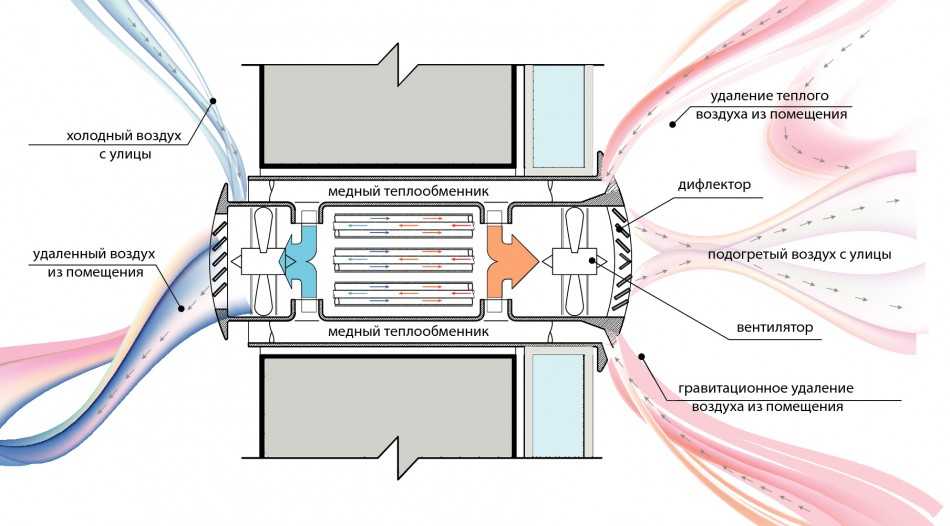

Удобны в эксплуатации децентрализованные рекуператоры. Их устанавливают в помещение, которое следует проветривать, а система воздуховодов не нужна. Эффект от работы такой системы вентиляции двухэтажного дома заметен не только в той комнате, где установлен рекуператор, но и в смежной.

Системы и схемы вентиляции одноэтажных и двухэтажных частных домов

Оптимальная работа вентиляции обеспечивается заказанным заранее проектом, созданным специально для данного дома с учетом потребностей будущих хозяев.

Вентиляция в одноэтажном частном доме

Вентиляция одноэтажных домов может быть организована следующими методами:

• Естественная вентиляция одноэтажного частного дома;
• Приточно-вытяжная;
• Приточно-вытяжная с охлаждением или обогревом;
• Естественная с принудительным оттоком или притоком.

Самым дешевым методом вентиляции одноэтажного дома является монтаж вентиляционных каналов для оттока, выходы которых располагаются в кухне, туалете и ванной.

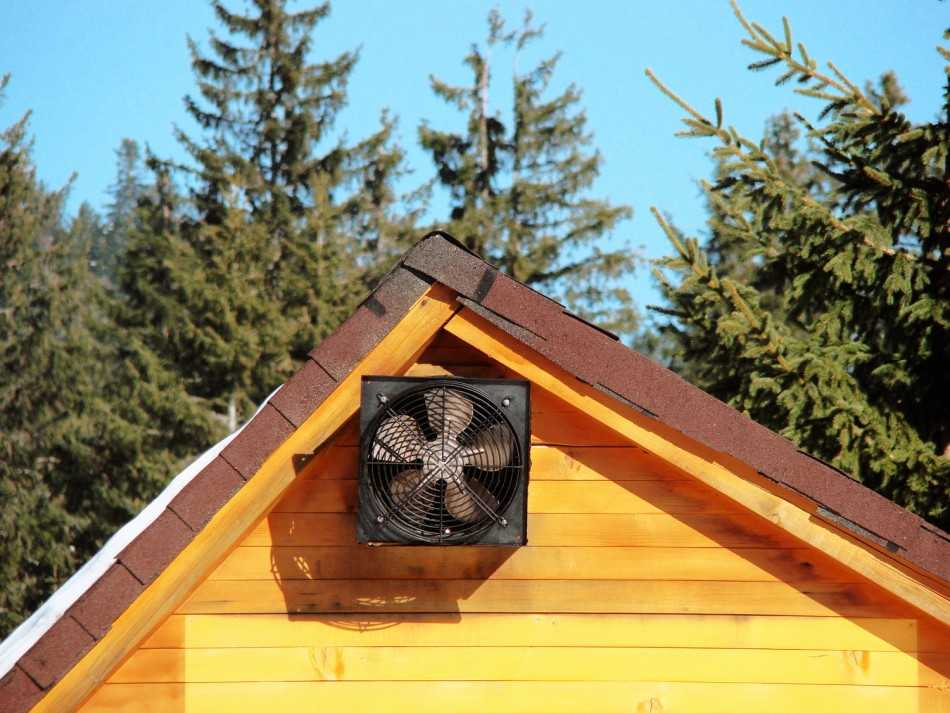

Вытяжку можно усилить, вмонтировав в вентканал бытовой вентилятор. Это удобная система, при которой неприятные запахи вытягиваются сразу и не распространяются по всему дому. Чтобы система работала эффективно, необходимо обеспечить зазоры между дверями и полом. Такую систему можно улучшить, встроив центральный кондиционер. Летом он будет охлаждать воздух, поступающий во все комнаты, а зимой согревать его.

Но для монтажа центрального кондиционера необходимо прокладывать довольно толстые трубы. Да и цена подобной системы вентиляции одноэтажного частного дома высока. Воздух, идущий во все помещения, будет одинаковой температуры.

Вентиляция в двухэтажном частном доме

Главной задачей владельцев двухэтажных домов, как правило, является обеспечение обмена воздуха в санузлах и кухнях, расположенных иногда на разных этажах. Важен при установке вентиляции двухэтажных домов и минимальный уровень шума. Согласно требованиям, за один час воздух в помещениях такого назначения должен поменяться десять раз. Оптимальной является приточно-вытяжная естественная система вентиляции двухэтажных домов с рекуператором. Рекуператор помогает сохранить тепло в доме, обогревая поступающий в дом воздух.

Качественная вентиляция двухэтажного дома требует оборудования более мощного, нежели одноэтажного. Так, центральная вентиляционная установка должна обладать мощностью не менее 400 кубометров в час.

Чем больше площадь дома, тем мощнее нужны вентиляторы, ведь каждый метр воздуховодов снижает тягу и увеличивает сопротивление воздушным массам.

Удобны в эксплуатации децентрализованные рекуператоры. Их устанавливают в помещение, которое следует проветривать, а система воздуховодов не нужна. Эффект от работы такой системы вентиляции двухэтажного дома заметен не только в той комнате, где установлен рекуператор, но и в смежной.

Системы вентиляции в частном доме – как правильно сделать

Коттедж без эффективной вентиляционной системы назвать комфортным для проживания сложно. Приток свежего воздуха в него снаружи должен быть постоянным и достаточным, иначе микроклимат в комнатах станет неблагоприятным.

Делается вентиляция в частном доме по одной из двух схем – с естественной либо принудительной тягой. Причем выполнить ее монтаж вполне получится и самостоятельно. А вот проект в отдельных случаях придется заказывать у профессионалов.

Есть упрощенные расчеты устройства воздухообмена в малоэтажных жилых зданиях, но они не всегда подходят. Здесь надо быть максимально внимательным, чтобы все правильно сделать.

Какая должна быть вентиляция в частном доме?

Многие проектировщики заходят в тупик от этого вопроса, поэтому пытаются выудить из норм хоть какой-то намек на правильное решение. И сейчас я расскажу, какая логика вытекает из строительных норм и правил:

Вопрос 1. В каком случае достаточно открыть окно, чтобы проветрить помещение? Согласно СП 60.13330.2016 пункт 7.1.9 – если в офисе на 1 человека приходится более 13 м 2 – достаточно открывать окна для проветривания. Если менее 13 м 2 – н ужна общеобменная принудительная вентиляция. Идем дальше.

Вопрос 2. Сколько м 2 на 1 человека нужно в частном доме, чтобы обойтись естественной вентиляцией? Согласно CП 54.13330.2016 минимальный объем воздуха на человека 30 м 3 воздуха в час, или если перевести в площадь – около 10 м 2 площади помещения на 1 человека. А оптимальный объем 40 м 3 /ч или 14 м 2 на человека.

Вывод: естественного проветривания будет достаточно, если в помещении на 1 человека приходится более 14 м 2 . В таком случае площадь спальни должна быть как минимум 28 м 2 , а гостиной – от 56 до 70 м 2 . Если спальная комната для 2 человек имеет площадь менее 28 м 2 – нужна принудительная система вентиляции.

Вентиляция своими руками

Имея на руках готовый проект, смонтировать самостоятельно вентиляцию в частном доме не так сложно. Вентканалы собираются из гофрированных труб либо отдельных металлических или из ПВХ элементов прямоугольного сечения. Все это нужно лишь собрать воедино как конструктор.

Для простоты монтажа воздуховодов сейчас выпускаются:

• каналы разной длины и сечения;
• разнообразные соединители с встроенными клапанами и без;
• колена с различными углами поворота;
• тройники и переходы;
• решетки отдушин;
• держатели и подвесы.

Все это надо соединить между собой и с вентиляционной установкой, канальным вентилятором или рекуператором. Сложностей возникнуть должно минимум.

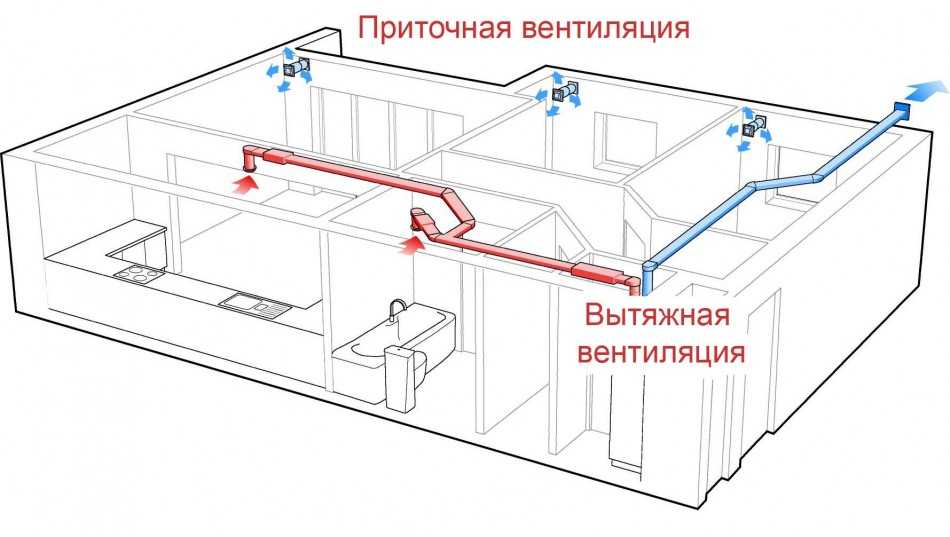

Схема вентиляции в частном доме

Пошагово монтаж производится в следующем порядке:

1. Производится разметка отверстий в стенах и перегородках, где по плану будут проходить вентканалы.
2. На стенах и потолке наносятся осевые линии будущих воздуховодов с указанием поворотов и ответвлений.
3. Размечается место инсталляции вентиляционной установки (для принудительной системы).
4. Выполняется сверление стен, а также и крепление подвесов и кронштейнов.
5. Производится раскрой каналов и их соединение между собой с фиксацией стыков саморезами и последующим закреплением всей конструкции на держателях.
6. Вентиляционные магистрали подсоединяются к оборудованию.
7. Устанавливаются диффузоры и решетки.
8. Вентиляционная техника подключается к электросети и производится тестирование системы.

Чтобы защитить на улице выходы воздуховодов от мусора и осадков, на них монтируются колпаки, сетки и дефлекторы. При этом уличные участки вентиляционных каналов, шахт и труб подлежат утеплению. Если этого не сделать, то в них будет выпадать конденсат, что неизбежно приведет к проблемам.

Самому сделать вентиляцию в своем коттедже нетрудно. Если на руках есть проект со спецификацией требуемых материалов и планом, то особых сложностей не должно возникнуть.

Главное в завершении работ не забыть установить на фасаде декоративные вставки на выходах вентканалов. Иначе потом даже на сделанных издалека фото домов с сайдингом или иной экстерьерной отделкой эти места выглядят неприглядно. Небольшая не доделанная в конце мелочь, а общий вид она портит сильно.
