Все что необходимо знать об устройстве системы вентиляции в хрущевках со схемами, фотографиями и видео

Причины неудовлетворительной работы системы воздухообмена

Чистка вентиляции в многоквартирном доме не всегда меняет ситуацию. Поэтому первый этап — определение источника проблемы. Выделяют ряд основных причин:

  1. Пластиковые стеклопакеты или новые герметичные двери. Вентилирование многоквартирного дома происходит из-за разницы температуры и давления внутри и снаружи помещения. Старые деревянные окна и двери пропускали много свежего воздуха. За счёт этого происходит вентилирование помещения.
    Новые стеклопакеты и двери герметично закупоривают помещение, нарушая естественный ход воздухообмена. Исправить ситуацию может система микропроветривания, установленная на пластиковых окнах.
  2. Засорение вентканалов. В многоквартирном доме система вентилирования состоит из основных и прилегающих веток. Основной канал засоряется из-за частичного обрушения кладки или попадания крупного мусора.
    Прилегающие ветки, выходящие в квартиру, уменьшают пропускную способность воздуха из-за скопившейся на стенках грязи и копоти, старой решетки или обвалившегося куска штукатурки.
  3. Подключение мощной вытяжки. Если сосед вывел точеную принудительную вытяжку в основной вентканал, то в других квартирах нарушается баланс, движение воздуха практически полностью прекращается.
  4. Ухудшение движения воздушных масс летом. Связанно с маленькой разницей температуры между жилой зоной и улицей. Поможет установка кондиционера или вытяжного вентилятора.
  5. Ошибки проектирования или строительства. Бывают случаи, когда ни чистка, ни принудительная вентиляция не помогут. Причина — нарушение строения вентиляционного канала.

Есть несколько способов самостоятельно определить работоспособность системы вентилирования:

Как улучшить вентиляцию своими руками?

Существует несколько вариантов, которые позволят улучшить воздухообмен в квартире хрущевки: с помощью вытяжки, вентиляторов и т.д. Стоит отметить, если монтаж технических средств можно выполнить самостоятельно, то их подбор следует доверить только специалисту, в противном случае воздухообмен в квартире может быть нарушен.

С применением вентилятора

Когда вентиляция исправна, но ее эффективности не хватает для работы всех современных систем, проблему воздухообмена решают вентиляторы. В зависимости от назначения и функций выделяются два типа вентиляторов:

  • Приточные вентиляторы. Эти средства служат средством размежевания грязных воздушных масс для проникновения свежего воздуха. Устанавливаться могут у стены или окна и в любом положении, но не напротив выходного отверстия;
  • Вытяжные вентиляторы. Служат средством втягивания грязного воздуха в вентканал путем создания дополнительной тяги. Устанавливаются внутри выходного отверстия. В обязательном порядке закрываются решеткой, т.к. резко втянутый вентилятором большой объем нагретых тяжелых воздушных масс может застрять в вентшахте и воспрепятствовать прохождению свежего воздуха;

С применением вытяжки

Вытяжка служит дополнительным отверстием наружу, которое обеспечивает дополнительный приток свежего воздуха. Ее сооружение приемлемо, когда основная вентсистема исправна, но не справляется из-за использования современных приборов.

Приточный клапан

В местах встречи горячего воздуха помещения и холодных масс, поступивших с улицы, образуется конденсат и, чем выше разница температур, тем выше вероятность его образования. Конденсат мешает полноценному воздухообмену в помещении.

Приточный клапан создает микродавление, которое не нарушает основной воздухообмен, и одновременно выталкивает воздух в небольшом пространстве вокруг отверстия. Если простыми словами, приточный клапан – это минивентиляция с решеткой для локального воздухообмена. Устанавливается только в местах вероятного образования конденсата: батарея, газовая плита, колонка, камин. Небольшой приток холодного воздуха успевает понизить температуру наиболее горячих воздушных масс перед их взаимодействием со свежим воздухом из основной вентсистемы, что снизит уровень конденсации.

Важность вентиляции в многоэтажном доме

Многоэтажный дом – место круглогодичного проживания большого количества людей, семей с детьми и домашними животными. Говорить о том, какая поддерживается тепловая атмосфера в них не стоит. Строят здания из герметичных материалов, их утепляют, устанавливают пластиковые окна. Перечисленные факторы мешают естественному воздухообмену.

В каждой квартире многоэтажного дома ежедневно моют посуду, принимают горячий душ, делают влажную уборку, расчесывают волосы. Часто живут домашние животные: кошки, собаки, грызуны или попугаи. Чтобы избавиться от испарений влаги, неприятных запахов, пыли вытяжная вентиляция многоэтажных жилых зданий просто необходима.

Воздухообмен способствует формированию нормального микроклимата, защищает потолок и стены от плесени, а металлические изделия от ржавления.

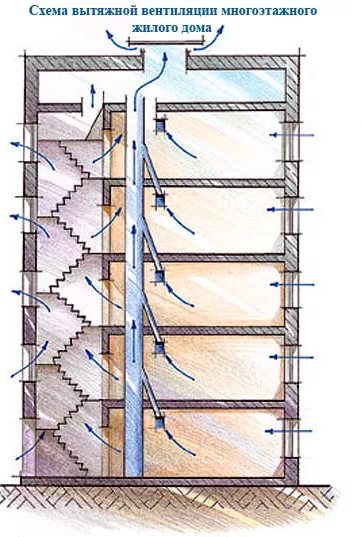

Вентиляционная шахта в высотном здании предусматривается инженерами во время проектировки

Наибольшее внимание уделяется воздухообмену в жилых помещениях с повышенным испарением.. Правильно работающая вентиляция — необходимость в многоквартирном доме!. Правильно работающая вентиляция — необходимость в многоквартирном доме!

Правильно работающая вентиляция — необходимость в многоквартирном доме!

Дополнительная вытяжная система в хрущевке


Обычные старые окна Если же все приведенные мероприятия не улучшили микроклимат в квартире, придется прибегнуть к принудительной вентиляции хрущевки. Как и какие приборы составляют устройство системы?

Это вытяжные вентиляторы, которые устанавливаются на входе вентшахты в туалете, ванной комнате или кухне.

  • В ванной и туалете для экономии электричества вентилятор часто запитывают от выключателя света;
  • На кухне над плитой монтируется дополнительная вытяжка с вентилятором. Но вентиляционная решетка, ведущая в шахту, перекрываться не должна. Придется делать дополнительный вентканал или воспользоваться специальной решеткой, предусматривающей отверстие для трубы вытяжки.

Проверка работы вентиляции в хрущевке

Проверяем тягу

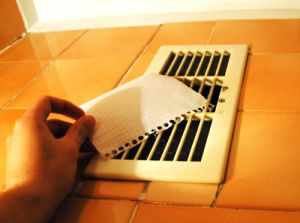

Для начала нужно проверить работу схемы вентиляции в хрущевке. Берется листочек бумаги размером 10 х 10 сантиметров и прикладывается к заборной решетке на кухне или в санузле.

Если листочек удерживается, как приклеенный, тяга есть.

Еще один метод с помощью пламени спички или свечи: зажгите спичку и поднесите к решетке (аккуратно, чтобы не загорелась пластиковая сетка, если она установлена). При хорошей тяге пламя буквально втягивается в вентканал. При плохой – оно направлено строго вверх, при обратной наклоняется от решетки. Этот метод опасен тем, что в вентканале может скапливаться горючий и взрывчатый газ.

Опять понадобится бумажка. Следует открыть все окна и двери в квартиру и провести тест с листочком вторично. Если результат положительный – проблема в отсутствии тяги. В противном случае необходимо чистить вентиляционную шахту.

Когда шахт несколько, прикладываем бумажку к решетке на кухне, потом в ванной и туалете. По «поведению» листка сразу заметно, где поток воздуха самый слабый.

Дополнительная вытяжная система в хрущевке

Если же все приведенные мероприятия не улучшили микроклимат в квартире, придется прибегнуть к принудительной вентиляции хрущевки. Как и какие приборы составляют устройство системы?

Это вытяжные вентиляторы, которые устанавливаются на входе вентшахты в туалете, ванной комнате или кухне.

  • В ванной и туалете для экономии электричества вентилятор часто запитывают от выключателя света;
  • На кухне над плитой монтируется дополнительная вытяжка с вентилятором. Но вентиляционная решетка, ведущая в шахту, перекрываться не должна. Придется делать дополнительный вентканал или воспользоваться специальной решеткой, предусматривающей отверстие для трубы вытяжки.

Ни одно здание не может обойтись без того, чтобы в нем был организован правильный газообмен или вентиляция. Только в этом случае можно говорить об уверенности в отношении того, что в строении не будет скапливаться сырость, углекислый и угарный газ, которые могут навредить здоровью и жизни человека. Без хорошей вентиляции значительно сокращается срок службы строительных материалов. Если с обычным частным домом все более или менее понятно, то какова схема монтажа вентиляционной системы в панельном доме на 9 этажей? Об этом пойдет речь в статье.

Дополнительная вытяжная система в хрущевке

Обычные старые окна

Если же все приведенные мероприятия не улучшили микроклимат в квартире, придется прибегнуть к принудительной вентиляции хрущевки. Как и какие приборы составляют устройство системы?

Это вытяжные вентиляторы, которые устанавливаются на входе вентшахты в туалете, ванной комнате или кухне.

  • В ванной и туалете для экономии электричества вентилятор часто запитывают от выключателя света;
  • На кухне над плитой монтируется дополнительная вытяжка с вентилятором. Но вентиляционная решетка, ведущая в шахту, перекрываться не должна. Придется делать дополнительный вентканал или воспользоваться специальной решеткой, предусматривающей отверстие для трубы вытяжки.

Источник

Современные варианты вентиляции в панельном доме

Современные стандарты строительства направлены на увеличение эффективности проветривания жилого пространства с одновременным сохранением тепловой энергии. Такие панельные здания обходятся дороже на этапе строительства, но обеспечивают высокое качество жизни и здоровый микроклимат.

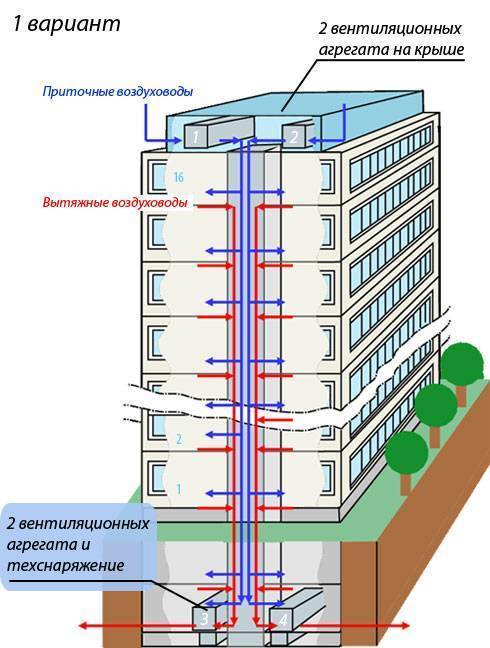

Схематично современная вентиляция на принудительной тяге выглядит так:

  • Приточная часть системы располагается в подвальном помещении здания. Забор внешнего воздуха происходит через фильтр, который исключает попадание в систему пыли и механических частиц извне.
  • Очищенный воздух подается на нагревательно-охладительную часть системы. Для нагрева используется электрический коллектор или емкость с горячей водой из системы отопления. Для охлаждения в летнее время электрический кондиционер.
  • Очищенный, доведенный до комфортной температуры воздух подается в жилые помещения.
  • Вытяжка имеет мощность эквивалентную подаче. Располагается на крыше.

Варианты размещения колонки

Если колонка имеет современный дизайн, удачно сочетается с остальными элементами интерьера, не беспокоит вас своей эстетикой, ее можно оставить на стене в первозданном виде. Если ей характерен неприглядный вид или ее расположение крайне неудобно, воспользуйтесь советами дизайнеров с опытом по поводу правил переноса и способов маскировки такого агрегата. Его можно перенести в иное место, если первоначальная планировка вам не подходит. Ведь часто такой агрегат размещается прямо над мойкой, где стоит повесить шкаф с сушилкой для посуды. Тогда колонку стоит перенести, а вместе с ней и трубы. Многим кажется, что реализовать эту идею несложно. Но существуют определенные нюансы, которые нужно учитывать.

Варианты нового размещения агрегата:

  • в ванную, если площадь помещения превышает 7,5 кв м и присутствует вентиляционный канал;
  • в коридор, если планировка пространства достаточно свободная;
  • в иное место на кухне, только не над плитой или другим открытым источником огня, а также не вплотную к стенке шкафа.

Если переноса колонки не требуется, то ее можно по-разному обыграть, замаскировать под подвесной шкаф, выполнив умный ремонт. Если принято такое решение, то шкаф должен быть широким, со стенками не менее 3 см, и множеством вентиляционных отверстий. Стенки газовой колонки должны быть заизолированы качественно при помощи теплоотражающего материала. Также выполните в нем отверстия под гофру, газовую трубу. Чтобы удостовериться, как чудесно выглядит кухня хрущевка с газовой колонкой, посмотрите на фото ниже.

Современные варианты вентиляции в панельном доме

Современные стандарты строительства направлены на увеличение эффективности проветривания жилого пространства с одновременным сохранением тепловой энергии. Такие панельные здания обходятся дороже на этапе строительства, но обеспечивают высокое качество жизни и здоровый микроклимат.

Схематично современная вентиляция на принудительной тяге выглядит так:

  • Приточная часть системы располагается в подвальном помещении здания. Забор внешнего воздуха происходит через фильтр, который исключает попадание в систему пыли и механических частиц извне.
  • Очищенный воздух подается на нагревательно-охладительную часть системы. Для нагрева используется электрический коллектор или емкость с горячей водой из системы отопления. Для охлаждения в летнее время электрический кондиционер.
  • Очищенный, доведенный до комфортной температуры воздух подается в жилые помещения.
  • Вытяжка имеет мощность эквивалентную подаче. Располагается на крыше.

Обратите внимание! В энергосберегающей системе принудительной вентиляции приточный воздух нагревают с помощью тепла удаляемых газов. Такая система называется рекуперационной

Здесь подающая часть вентиляции располагается также на чердаке здания.

Частые проблемы

В зависимости от устройства вентсистеме в доме, жильцы квартиры могут испытывать неудобства в связи с ее эксплуатацией.

Если вентиляция в хрущевке представлена межэтажными каналами, ее обслуживание, ремонт занимает меньше времени. Межэтажные каналы распространены в пятиэтажных панельных домах и соединены единой шахтой, следовательно, можно сразу определить очаг ее неисправной работы. Для этого нужно обратиться к соседям и уточнить, как у них работает вентиляция:

  • Если жалобы на плохую работу вентиляции у многих жильцов дома – очаг неисправности находится в общей шахте или выходном отверстии на крыше;
  • Когда же низкая эффективность вентиляции наблюдается только у соседей по этажу – очевидно, забился межэтажный канал;
  • Если же в соседних квартирах вентиляция работает исправно – проблема лежит исключительно на выходе в квартиру;

https://youtube.com/watch?v=VBfP_ZPaMBM

В первых двух случаях необходимо вызывать управляющую компанию (ТСЖ), которая отвечает за исправную работу вентсистемы. В третьем же случае лучше самостоятельно прочистить канал. Для этого нужно снять решетку и продуть канал, ведущий в вентшахту. Также прочистить решетку, после чего установить ее на место и проверить эффективность вентиляции. Если эта процедура не принесла желаемого результата, канал забит в недоступных местах для прочистки подручными средствами, и нужно вызывать специалистов ТСЖ.

Внедрение индивидуальной системы в хрущевке эффективно для всего дома в целом, но не выгодно для отдельного жильца. Суммарная архитектура всех каналов индивидуальной вентсистемы в доме сложнее, чем у межэтажной, ее обслуживание требует больше времени для поиска неисправности и ее устранения. По этой причине ТСЖ накладывает более высокий тариф за свои услуги.

Значимое преимущество индивидуальной вентсистемы – независимая вентиляция отдельных квартир. Если в одном помещении образовался тяжелый воздух, который забил вентиляцию, на других квартирах это никак не скажется.

Назначение общедомовой вентиляции

Воздух в жилой квартире всегда подвержен загрязнениям. Дым от приготовления еды, испарения из ванной, неприятные запахи и пыль – все это оказывается в воздухе и создает неблагоприятные условия для жизни людей. Застоявшийся воздух может даже привести к развитию болезней – астмы и аллергии. Именно поэтому каждый многоквартирный дом должен быть оборудован общей системой вентиляции.

Функции вентиляции в жилом помещении:

  • обеспечивать проникновение чистого воздуха в квартиры;
  • вместе с отработанным воздухом выводить пыль и другие вредные для здоровья примеси;
  • регулировать влажность в жилых и подсобных помещениях.

Бо́льшая часть городского населения нашей страны живёт в панельных домах, построенных ещё в советское время, другие – переселяются в новостройки. Обеспечение вентиляции жилых зданий по является обязательным требованием при строительстве домов. Тем не менее уровень вентиляции многоквартирных жилых зданий остаётся довольно низким. На системах воздуховодов при строительстве принято экономить.

На данный момент можно встретить следующие виды вентиляции в жилых домах:

  • с естественным притоком и вытяжкой;
  • с принудительным движением воздуха посредством вентиляционных установок.

В современных домах элитного класса системы отопления и вентиляции соотносятся с новейшими стандартами и создаются с применением специальной техники и материалов. Для вентиляции многоэтажных жилых зданий панельного типа используют естественный воздухообмен. То же относится и к кирпичным жилым домам советской эпохи, а также современным зданиям бюджетного класса. Воздух должен поступать через отверстия между дверьми и полом, а также специальные клапаны на пластиковых окнах.

Вентиляция в панельном доме работает следующим образом. Вывод воздуха производится по вертикальным шахтам вентиляции вверх, благодаря естественной тяге. Он вытягивается за пределы дома через трубу, расположенную на крыше или чердаке. Когда воздух попадает в квартиру через открытые окна или двери, он устремляется к , расположенным в кухне и ванной комнате – где больше всего требуется очищение от дыма и влаги. Таким образом, застоявшийся воздух выводится в трубу, а чистый поступает в помещение через окна.

Если приостановить приток свежего воздуха, вентиляция будет работать неэффективно. Жильцы квартир в многоквартирных домах часто забывают о естественном проветривании помещения, когда устанавливают дополнительные вытяжные системы. Вот перечень типичных ошибок во время ремонта, которые приостанавливают циркуляцию воздуха:

  • установка глухих стеклопакетов из металлопластика;
  • устранение просвета между дверным полотном и полами при замене межкомнатных дверей;
  • монтаж осевых вентиляторов в туалете (сказывается на вентиляции соседних квартир).

При отделке жилых комнат стоит помнить о создании естественных путей для проветривания. Можно установить пластиковые окна со специальными клапанами, которые будут автоматически подавать воздух с улицы.

Межкомнатные двери стоит подбирать по размеру так, чтобы они не стояли вплотную к полу. При установке дополнительных вентиляторов, можно настроить их и на приток.

Основные схемы вентиляции в хрущевках

В зависимости от этажности хрущевки вентиляция может быть двух типов. Квартиры в домах с несколькими этажами оснащались индивидуальной вентиляцией. Ее легко определить, осмотрев крышу дома и посчитав количество выходных отверстий. Конструкция индивидуальной вентсистемы включает:

  • Входные отверстия на кухне и в сан/узле;
  • Вертикальную шахту до крыши дома;
  • Выходное отверстие;

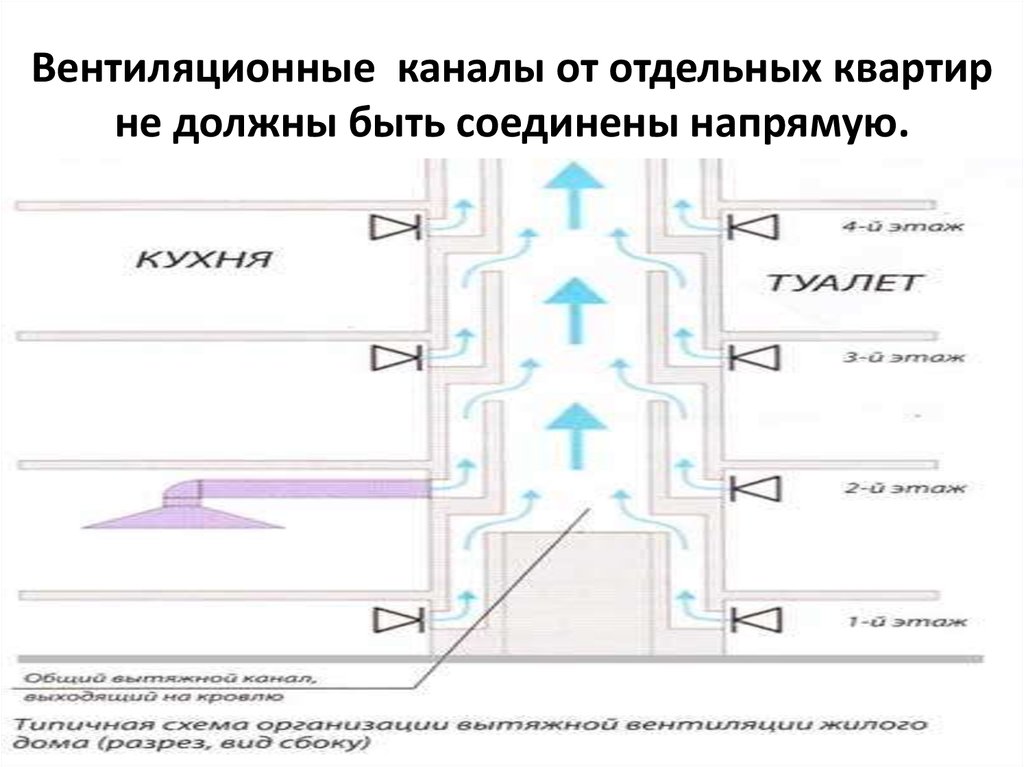

Вертикальная шахта простирается от крыши до этажа, возле которой разветвляется на несколько каналов, проходящих в комнаты.

Другой вариант вентсистемы – межэтажные каналы. Каждый канал рассчитан на квартиры смежных этажей. Каналы пропускают через себя воздух с квартир и направляют его в общую. вентшахту с выходом на крышу. Начиная с конца 70-х годов, в домах такие каналы дополнительно оснащаются заглушками, чтобы более плотный воздух с одного канала не поступил в другой. Но в хрущевках более ранней постройки они отсутствуют, что сопровождается попаданием тяжелого воздуха с насыщенными газами в соседнюю квартиру.

Резюме

Как видно, вентиляционная система является неотъемлемым компонентом любого жилища. От нее зависит не только качество воздуха внутри помещений, но и то, каким образом будет функционировать система отопления. Благодаря правильному подходу к вентилированию можно значительно снизить затраты на теплоносители, чем обеспечивается как локальная, так и глобальная экономия.

Качество воздуха в жилых помещениях оказывает непосредственное влияние на здоровье и самочувствие их обитателей

Поэтому разработке приточной вентиляции в панельной девятиэтажке и любом другом комплексе уделяется большое внимание. Расчет и проектирование схемы производится еще на стадии составления проекта.

Причины отсутствия тяги в хрущевке

  • Вариант дополнительной вентиляции с улицы Погода: отсутствие разности температуры и давления снаружи и внутри квартир. Это нормальная ситуация в летнее время, когда на улице тепло, а в хрущевке естественная вентиляция бездействует полностью;

  • В хрущевке разрушены вентиляционные шахты. Шахты представляют собой бетонные короба с отверстиями, установленные друг на друга. Если учесть продолжительность «жизни» этих домов, то не удивит появление трещин на стыках между блоками. Вероятно и некачественное крепление блоков. Все это значительно снижает тягу;
  • Засорены вентиляционные шахты в хрущевке. Никому в голову не приходит, что их нужно чистить. На самом же деле внутренние стенки шахт покрыты черными «паутинами» пыли, копоти и грязи. Местами все это сбивается в комки и совершенно закупоривает просвет шахты. Сильно засоряются и вентиляционные отдушины, идущие из каждого помещения;
  • Нарушена схема вентиляции в хрущевке. Например, соседи решили увеличить площадь кухни за счет вентиляционной шахты. Они полностью разрушают короб, замуровывают все отдушины и весь стояк остается без вентиляции. К сожалению, это необратимая ситуация, восстанавливать вентиляционные короба обычно никто не собирается;
  • Нет притока воздуха. Именно по этой причине в последние годы столь остро встала проблема плохой работы систем вентиляции в хрущевках. Изначальный проект предусматривал приток воздуха через многочисленные щели в оконных коробках. Сегодня большинство владельцев предпочитают устанавливать герметичные пластиковые окна, полностью исключающие проникновение воздуха из вне. Более предусмотрительные оснащают окна приточными клапанами или оборудуют специальное устройство для притока воздуха в стене. Но даже такие меры не всегда спасают ситуацию: современные межкомнатные двери достаточно плотно прилегают, устройство вентиляции в хрущевках же подразумевает свободное движение воздушных масс с улицы, через жилые помещения в санузел, а из кухни напрямую в вентканалы.

Как устроена вентиляция в хрущевке

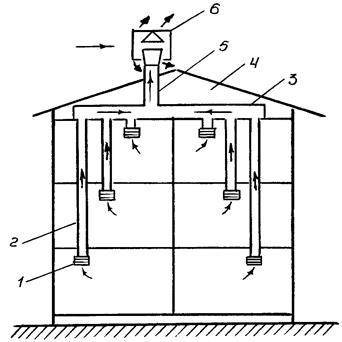

Вентсистема малоэтажных хрущевок рассчитана на работу в естественной окружающей среде. Принцип работы основан на перемещении воздушных масс от квартиры на улицу, вытягивая с помещения грязный тяжелый воздух, и втягивая свежий. Архитектура вентсистемы включает несколько каналов с выходами в комнату каждого этажа.

Схема вентиляции в хрущевке

Планировка квартир в хрущевке симметрична, т.е. каждая следующая квартира повторяет предыдущую. Это позволяет внедрить также простую вентсистему из нескольких каналов, обычно проходящих около сан/узла и кухни. Эти каналы над последним этажом соединяются в общую вентшахту, которая выводит грязный воздух наружу.

Вентиляция на кухне с газовой колонкой

Большинство квартир в хрущевках оснащались газовыми колонками для подогрева воды. Учитывая, опять же примитивное и ускоренное их проектирование, для колонки отводилось место на кухне, которая редко превышала 6 кв.м. Большое содержание газа взрывоопасно, поэтому эксплуатация колонки обременяется рядом обязанностей:

  • Нужно постоянно держать окна приоткрытыми;
  • Запрещается обкладывать колонку кладкой или оснащать шкафчиком;
  • Под входной дверью должно быть обязательное отверстие площадью от 0.02 кв.м;

Эти требования создают неудобства для проживания, что заставляет жильцов переезжать в более комфортабельное жилье или устанавливать электрический котел. Также запрещен монтаж индивидуальной вентиляции или самовольная модернизация существующей по причине возможного нарушения воздухообмена.

Если вентсистема в помещении с газовой колонкой исправна и соблюдены требования эксплуатации, риск утечки газа до взрывоопасного уровня исключается – во время использования горячей воды воздух насыщается влажными парами. Влажный воздух становится тяжелее и выдавливает газы наверх по вентканалу. В дальнейшем влажный воздух выходит через приоткрытые окна.

Как улучшить работу вентиляции

Следуя из всего, что описано выше причиной плохой работы вентиляции являются сами жильцы или обслуживающая компания, и третьего не дано.

На первом этапе необходимо проверить, как работает вентиляция. Для этого нужно взять тонкую полоску бумаги поднести ее к вентиляционному отверстию. Тот конец, который свободный от ваших рук, должен притягиваться к решетке. Вместо бумаги можно воспользоваться горящей свечой. Отклонение пламени покажет, есть тяга или ее нет. Если вы не можете понять есть движение пламени или бумажной полоски, откройте окно. Если и в этом случае пламя свечи будет гореть ровно, а бумажная полоска не будет стремиться к вентиляционному отверстию, то нужно уже принимать меры к чистке вентиляционных каналов. Прочистить канал из квартиры вы сможете на небольшую глубину, насколько хватит длины вашей руки. Для этого можно воспользоваться обычным ершиком, которым хозяйки чистят бутылки или специальным сантехническим тросиком, и тем же ершом, но уже более крупных размеров. Постарайтесь максимально больше вытащить мусора и грязи из отверстия. Если и после этого тяга не будет восстановлена, значит, причина кроется далеко, и устранить ее смогут только работники соответствующих служб той компании, что обслуживает ваш дом.Улучшить работу вентиляции, если тяга есть, но слабая, можно организуя воздухообмен между помещениями. Для этого необходимо сделать внизу всех межкомнатных дверей небольшие отверстия. А в пластиковых стеклопакетах установить приборы микроциркуляции.

Хорошим решением будет монтаж таких устройств, как стеновые приточные клапаны, которые могут монтироваться не только на стене, но и на окнах. Возможно, вам всего лишь нужно сделать перестановку мебели в доме, чтобы улучшить воздухообмен в квартире.Если все вышеперечисленное не оказалось для вас полезным и не улучшило работу вентиляционной системы, тогда выход один – обращаться к специалистам, чтобы они помогли смонтировать принудительную вентиляцию.

сверху идет дым (мы думаем что из за того что сосед включает активную вентиляцию чтобы выгнать сигаретный дым из квартиры после того как покурит) хотелось бы предсталение иметь как устроена вентиляция есть ли сообщение с соседом за стенкой или только с тем кто снизу и тем кто сверхукто в курсе можете примерно нарисовать как устроена вентиляция в хрущевке кирпичного дома 5ти этажки, чтобы примерно представлять как соединяется с соседями один воздуховод

выложу то что сфотографировали наверх из своего воздуховода (там какой-то кирпич почему то торчит не понятно)

плюс картинка из интернета (там указано что под углом воздуховод идет, но думаем что не так)


пришлите плз картинку как устроена вентиляция кто знает

Причины неполадок в системе вентиляции и советы по их устранению

Проблема с воздухоотводящими каналами – бич всех домов старой постройки. Главная проблема таких квартир – узкие каналы, выводящиеся в единственный на весь подъезд воздушный стояк. Такая система рассчитана на естественный приток воздуха через деревянные окна, двери и другие щели, которые мы столь тщательно устраняем в процессе ремонта.

Поэтому причинами неправильной вентиляции могут стать:
1. Герметичные стеклопакеты – перекрывают возможность для циркуляции воздуха, которую неплохо обеспечивали старые деревянные окна. Первые признаки проблемы – скопление конденсата на стеклах, появление влажных пятен и плесневых разводов на рамах и откосах.

Решение: следить за уровнем влажности в помещении. Для этого можно приобрести гигрометр и, при необходимости, включать кондиционер или поглотитель влаги (нормальным для жилых помещений считается уровень влажности в пределах 40-50%). Также поможет регулярное сквозное проветривание и установка на стеклопакетах специального клапана для микроциркуляции воздуха.

Кстати, проветривать тоже нужно правильно. Чем подолгу держать окно нараспашку в одной из комнат, намного эффективней открыть все окна, межкомнатные двери и балконы на 5-10 минут и устроить сквозное проветривание. Такой способ особенно актуален в зимнюю пору – воздух в квартире быстро и полностью обновляется, а помещение не успевает остыть.

2. Разница температур – по законам физики, естественная вентиляция наиболее эффективно работает, когда воздух на улице прохладней, чем в помещении. Зимой теплый воздух легко проникает сквозь щели и вентиляционные отверстия, а летом с циркуляцией могут быть проблемы. Именно поэтому плесень в ванной комнате чаще всего появляется, когда на улице тепло и влажно.

Решение проблемы: установить вентилятор на решетку в туалете, на кухне и в ванной комнате и, опять-таки, чаще проветривать. Идеальный вариант – установка комплексной приточно-вытяжной вентиляции, но такой проект требует масштабной реконструкции в квартире, расположенной в старом доме (в большинстве новостроек такая система уже предусмотрена).

3. Низкая пропускная способность воздуховода – это может быть не только банальный засор из-за скоплений мусора, а и перекрытие канала при перепланировке либо подключение мощных систем для принудительного выведения воздуха в других квартирах. Естественная система вентилирования рассчитана на объем воздуха не более чем 90 м3/час, а это в 10 раз меньше, чем поступает при работе одной вытяжки. То есть, пока в одной квартире будет включена принудительная вентиляция, в остальных помещениях, подключенных к тому же стояку, воздух через вентканал выводиться не будет.

Решение проблемы: самостоятельное вмешательство в систему вентиляции дома не позволено ни для какой перепланировки, поэтому устранять нарушение должен сосед, затеявший ремонт. «Влиться» в поток чужих принудительных систем вентиляции можно только установкой своей собственной вытяжки или вентиляторов.

Причины отсутствия тяги в хрущевке

Вариант дополнительной вентиляции с улицы

Погода: отсутствие разности температуры и давления снаружи и внутри квартир. Это нормальная ситуация в летнее время, когда на улице тепло, а в хрущевке естественная вентиляция бездействует полностью;

В хрущевке разрушены вентиляционные шахты. Шахты представляют собой бетонные короба с отверстиями, установленные друг на друга. Если учесть продолжительность «жизни» этих домов, то не удивит появление трещин на стыках между блоками. Вероятно и некачественное крепление блоков. Все это значительно снижает тягу;
Засорены вентиляционные шахты в хрущевке. Никому в голову не приходит, что их нужно чистить. На самом же деле внутренние стенки шахт покрыты черными «паутинами» пыли, копоти и грязи. Местами все это сбивается в комки и совершенно закупоривает просвет шахты. Сильно засоряются и вентиляционные отдушины, идущие из каждого помещения;
Нарушена схема вентиляции в хрущевке. Например, соседи решили увеличить площадь кухни за счет вентиляционной шахты. Они полностью разрушают короб, замуровывают все отдушины и весь стояк остается без вентиляции. К сожалению, это необратимая ситуация, восстанавливать вентиляционные короба обычно никто не собирается;
Нет притока воздуха. Именно по этой причине в последние годы столь остро встала проблема плохой работы систем вентиляции в хрущевках. Изначальный проект предусматривал приток воздуха через многочисленные щели в оконных коробках. Сегодня большинство владельцев предпочитают устанавливать герметичные пластиковые окна, полностью исключающие проникновение воздуха из вне. Более предусмотрительные оснащают окна приточными клапанами или оборудуют специальное устройство для притока воздуха в стене. Но даже такие меры не всегда спасают ситуацию: современные межкомнатные двери достаточно плотно прилегают, устройство вентиляции в хрущевках же подразумевает свободное движение воздушных масс с улицы, через жилые помещения в санузел, а из кухни напрямую в вентканалы.
