Как правильно сделать систему вентиляции каркасного дома своими руками

Видео описание

Установка вентиляционного клапана выглядит следующим образом:

Принудительная вентиляци

Лучшим вариантом для постоянного проживания считается принудительная вентиляция, которая устанавливается еще в самом начале обустройства дома. Принудительный вариант воздухообмена достигается наличием вентиляторов на входе воздушных масс в помещения и на выходе. Это обеспечивает постоянную циркуляцию.

Принудительная вентиляция более сложная, но надежнее в плане воздухообмена Источник alladvices.ru

Большинство принудительных систем оборудуются автоматизацией, которая регулирует выход и вход воздуха. Очень часто вентиляция в каркасном доме под ключ устанавливается именно принудительного типа.

Особенности принудительного варианта:

• воздух поступает через всасывающие каналы приточного типа;
• при повышении в доме давления через вентиляцию на кухне и в санузлах выходит воздух отработанного типа;
• подача и выход воздушной массы приблизительно равны;
• весь процесс происходит с помощью механической тяги;
• при рекуперации тепла идет согрев входящего воздуха.

Стоит учесть, что дома из СИП-панелей обычно имеют встроенные вентиляционные каналы, что облегчает установку всей системы.

Смешанный тип

Смешанный тип является комбинированием механического (принудительного) и естественного варианта вентиляции. Отработка воздуха идет из помещений по каналам вентиляционного характера. Объем каналов и их размеры зависят от площади и размера строения.

Комбинированный тип вентиляции не всегда актуален в домах для постоянного проживания Источник komfortdom.bydgoszcz.pl

Стандартная система вентиляции при комбинировании строится на основе пропорций – 200 кв. метров обслуживает 7-8 каналов.

Сами каналы должны быть сделаны из пластиковой или асбоцементной трубы. В каждый из каналов монтируются вытяжные вентиляторы. Они могут быть с ручным или автоматическим запуском. При автоматическом режиме дополнительно требуются датчики влажности или инфракрасного типа. Первый вариант работает по показателям окружающего воздуха, а второй при появлении людей в помещениях.

Мощности вентиляторов рассчитываются специалистом при проведении проектного расчета вентиляции на основе характеристик строения и требований.

Приток воздуха создают на основе системы приточных каналов, встроенных в стены или окна.

Комбинированная система имеет один недостаток – в холодное время года в помещение поступает прохладный воздух. Поэтому такой тип вентиляции не применяется в строениях для постоянной работы. Либо устанавливается дополнительный обогрев помещения.

3 Принудительное проветривание – схемы и особенности

Если естественная система воздухообмена не способна создать хороший микроклимат, монтируется принудительная вентиляция. Сразу отметим, что своими руками сделать ее непросто. Необходимо провести грамотный расчет воздуховодов и мощности используемого оборудования. С такой задачей легко справится подготовленный мастер. А вот многим домашним умельцам это просто-напросто не под силу.

Принудительные системы функционируют за счет вентиляторов двух типов – вытяжных и приточных. Первые удаляют загрязненный воздух из помещений, а вторые – подают свежий его поток во все комнаты жилища

Обратите внимание. Такие установки, как правило, дают возможность регулировать интенсивность подачи воздуха, а также позволяют подогревать его до оптимальных показателей в зимнее время, тонко или грубо очищать от загрязнений

В состав принудительных вентсистем входят не только вытяжной и приточный вентиляторы, но и:

В состав принудительных вентсистем входят не только вытяжной и приточный вентиляторы, но и:

• Воздушные клапаны. При отключении вентиляции они перекрывают приток уличного воздуха.
• Воздухораспределители и воздуховоды. Последние монтируются в одну сеть. На местах их соединения устанавливаются указанные распределители.
• Решетки для забора воздуха.
• Блок управления. Он позволяет настраивать работу вентисистемы, управлять функционированием ее отдельных элементов.
• Фильтры.

Принудительная вентиляция в любом по площади каркасном доме имеет несколько разновидностей. Выделим основные схемы функционирования современных приточно-вытяжных систем:

1. 1. Вентилятор нагнетает воздух с улицы. В жилище формируется повышенное давление. Загрязненный воздух уходит за пределы дома через каналы, оборудованные в туалете и на кухне.
2. 2. За удаление отработанного воздуха отвечает вытяжка (принудительная). Она образует в комнатах определенное по величине разряжение. Свежие воздушные массы нагнетаются вентиляторами (опять же принудительно) через приточные клапаны.
3. 3. Некоторое количество воздуха всасывается в жилище при работе вентиляторов, и такой же его объем уходит из каркасного дома под действием механической тяги.
4. 4. Воздухообмен обеспечивается спецустановками, способными нагревать входящий поток за счет тепла удаляемого загрязненного воздуха.

Последняя схема считается наиболее современной и экономичной. Она носит название воздухообмена с тепловой рекуперацией. Подобные системы устанавливаются специалистами профильных компаний. Самостоятельный их монтаж мастером-самоучкой невозможен. Мы просто зря потратим деньги, не добившись желаемого результата.

Кто должен дышать: дом или человек?

Миф о дышащих домах и дышащих стенах был бы смешным, если бы не был повсеместно распространён. Надо отдать должное маркетологам строительных компаний и компаний, производящих стройматериалы – они потрудились на славу. Теперь неидеальные свойства материалов и некачественные работы можно называть по-другому:

• гигроскопичность, то есть свойство намокать (а потом высыхать), называют способностью забирать излишнюю влагу из воздуха и отдавать её обратно,
• щели, неидеальное прилегание кирпича, цементных блоков, бревна, бруса и т.д., обусловленные низким качеством материала или некачественными работами можно назвать микропроветриванием,
• брак окон или некачественную установку – аналогично,
• и так далее.

И вся эта лапша находит благодарные уши.

Реальность же, не искажённая маркетинговыми слоганами, была и остаётся одна:

• дышать должен человек, а не дом,
• любой современный, качественно построенный дом, не только каркасный, обеспечивает высокую герметичность, защищает внутренние помещения от наружней температуры, осадков и других воздействий, в том числе не пропускает вовнутрь наружный воздух,
• микроклимат в доме обеспечивает система вентиляции.

Углубляться в построение сложных систем вентиляции мы с вами не будем, а вот основные базовые принципы рассмотрим.

Под полом

Часто пренебрегают таким важным моментом обеспечения чистым воздухом каркасного дома, как вентиляция пола. Его организация нужна для того, чтобы предотвратить гниение, появления грибков и плесени. С её помощью вы не допустите скопление затхлого запаха в помещениях.

Организовывая вентиляцию подпольного пространства, в полу вырезают отверстия, площадью сечения не меньше 0,04 м. кв. При этом общая площадь таких отверстий должна быть не меньше четверти площади пола. В нижней части подпольного пространства и перегородках устраивают продухи. Находиться последние должны друг напротив друга.

Вытяжной продух располагают на 150 мм выше, чем приточный. При этом в отверстия, для обеспечения теплоизоляции, можно вставлять изолирующий материал. Лучшим его вариантом считается минеральная вата. Внешний выход вентиляции, как и в случае с вентиляционными клапанами, закрывают защитной сеткой.

Стоит отметить, что расположение продухов существенно зависит от размеров подпольного пространства. Если оно не больше 30 см, то их необходимо устраивать прямо в полу. Но при этом их не должны закрывать ни напольные покрытия, ни мебель.

Вентиляцию пола также можно организовать по естественному или принудительному принципу. Оба варианта ничем не отличаются от применения этих методов в вентиляции помещений.

Зачем вентиляция и нужна ли она

Главная угроза свежему воздуху — углекислый газ (СО2). При небольшом повышении уровня CO2 человек ощущает духоту, усталость, сонливость, невозможность сосредоточиться, потерю внимания, раздражительность, снижение работоспособности. Если уровень CO2 будет повышаться дальше, то наступают проблемы с дыханием, удушье, учащенный пульс, головокружение, а кто-то вообще падает в обморок.

Концентрация co2 в воздухе и его влияние на самочувствие человека Источник 7lestnic.com

Наиболее вредным является долговременное пребывание в помещениях с высоким содержанием CO2, поэтому так важно уделять внимание вентиляции помещений.Правильный и энергоэффективный метод регулирования воздухообмена, это регулирование по датчику СО2. Нужна ли вентиляция в каркасном доме, в первую очередь зависит от материала каркаса. Стандартные дома каркасного типа изготавливаются из не дышащих материалов, поэтому проект системы составляется вместе с планировкой дома

А затем совместно с обустройством дома выполняется по чертежам и схемам, специально подобранным под тип строения

Стандартные дома каркасного типа изготавливаются из не дышащих материалов, поэтому проект системы составляется вместе с планировкой дома. А затем совместно с обустройством дома выполняется по чертежам и схемам, специально подобранным под тип строения

Нужна ли вентиляция в каркасном доме, в первую очередь зависит от материала каркаса. Стандартные дома каркасного типа изготавливаются из не дышащих материалов, поэтому проект системы составляется вместе с планировкой дома. А затем совместно с обустройством дома выполняется по чертежам и схемам, специально подобранным под тип строения.

Стандартный каркасный дом имеет энергосберегающую и герметичную конструкцию, которая дополнена пластиковыми окнами и дверьми. Это заставляет воздух постоянно нагреваться внутри помещения, так как нет полноценного обмена с окружающей дом воздушной средой.

Наиболее требовательными помещениями строения в отношении необходимости обмена воздуха являются ванные комнаты, туалеты и кухни. Вытяжка в каркасном доме устанавливается именно в таких местах.

Вытяжная труба прокладывается под потолком в процессе возведения дома Источник zen.yandex.ru

Для каждого типа строения по использованию устанавливается свой вид устройств для воздухообмена:

• сезонное проживание. Обычно это обычная дача. В таких случаях систему устанавливают естественную во всех необходимых помещениях;
• круглогодичное дачное использование. В нескольких помещениях, в том числе на кухне, устанавливается канал вытяжного характера с принудительной вентиляцией, то есть механической;
• постоянное проживание в доме. Чаще всего используется принудительный тип вентиляции. Применяется рекуператор тепла и постепенная подача воздуха на минимизации скачков температурного режима.

Кроме представленных вариантов есть еще смешанные схемы, которые включают в себя особенности каждого типа вентиляции с разделением по помещениям, которым требуется воздухообмен увеличенного или уменьшенного характера.

Мифы про вентиляцию в каркасном доме

Существует ряд мифов о вентилировании помещений каркасного дома. Некоторые из них совершенно не имеют под собой никакого основания. Другие возникли на почве неправильного понимания технологии.

Так, часто можно услышать, что каркасный дом «не дышит» или, наоборот, «дышит» из-за того, что он деревянный. Первое утверждение не правдиво, поскольку, несмотря на всю герметичность, обеспечиваемую каркасной технологией, всё равно невозможно закрыть все отверстия. Более того, в доме есть окна и двери.

Второе же утверждение не соответствует реальности из-за того, что дерево не относится к пористым материалам, пропускающим воздух. Через него проходит только влажность.

Вторым мифом является утверждение, что вентиляционная система, даже организованная своими руками, слишком дорога и не стоит таких затрат. Дом без вентиляции страдает от повышенной влажности и грибков.

Помимо этого, в холодное время года отсутствие правильно организованной вентиляции может привести к энергопотерям. В итоге, затраты на ремонт и дополнительное отопление могут существенно превысить стоимость установки вентиляционной системы.

Третьим мифом является утверждение, что для всех случаев подойдёт естественная система циркуляции воздуха. К сожалению, это не так. Если в доме планируется круглогодичное проживание, то именно принудительное вентилирование будет наиболее экономичным вариантом.

Система принудительной вентиляции в каркасном доме своими руками

Куда более эффективными являются принудительные системы вентиляции в каркасном доме. Своими руками обустроить такую систему довольно сложно. Для того, чтобы сделать расчет, лучше пригласить специалиста. Профессионал подскажет, как правильно сделать вентиляцию каркасного дома.

Принудительная вентиляция работает благодаря применению приточных/вытяжных вентиляторов, обеспечивающих приток свежего воздуха и вывод загрязненного. Конструкция принудительных установок и ее оснащение делает возможным регулирование входящего потока, очищение наружного воздуха от пыли (грубая/точная очистка), подогрев до комфортной температуры.

Схема принудительной приточно-вытяжной вентиляции с рекуперацией

Существует несколько способов искусственной вентиляции:

• вытяжной способ вентиляции (за счет принудительного удаления воздуха, свежий его поток через приточный клапан поступает в помещение);приточный способ вентиляции (в этом случае воздух искусственно всасывается, вытесняя отработанный через вытяжные вентканалы наружу);
• приточно-вытяжной способ вентиляции (с помощью такой вентиляции воздух и нагнетается, и удаляется принудительно);
• принудительный способ вентиляции с рекуперацией (данная система нагревает входящий поток за счет установки рекуператора, тем самым помещение получает дополнительное тепло).

Принцип работы рекуператора

Обладая определенными знаниями, можно разработать схему вентиляции в каркасном доме своими руками. По мнению специалистов-проектировщиков, конструкция каркасного дома такова, что правильное вентилирование в нем может обеспечить искусственная система приточно-вытяжной вентиляции. Вентиляция в такой системе происходит по воздуховодам, регулируется посредством блока управления.

Конструкция приточно-вытяжной системы состоит из элементов:

• решетка забора воздуха;
• клапан воздушный (прекращает приток воздуха в случае отключения системы);
• фильтры (защищает саму систему и воздух от загрязнений);
• вентилятор;
• воздуховоды и воздухораспределители;
• управление (устройство для регулировки, управления и контроля всех элементов системы).

Пример обустройства приточно-вытяжной системы вентиляции с автоматическим управлением

Поток воздуха через воздухозаборник проникает в систему, там подвергается фильтрации. Уже очищенный, он проходит по воздуховодам и через воздухораспределители попадает в комнаты дома.

Приточно-вытяжная система вентилирования – довольно сложная система воздуховодов. Практически сделать своими руками и установить ее можно, руководствуясь схемой и проектом на домостроение. Важным в обустройстве такой вентиляции является правильный подбор материала для воздуховодов.

Проект приточно-вытяжной вентиляции частного дома

Типы вентиляции

На сегодняшний день сложилась довольно простая типология вентиляции для частных домов в общем и каркасных, в частности — она делится на естественную и принудительную. Но даже эта простая классификация не так проста, как кажется на первый взгляд, и имеет свои особенности.

Основной принцип естественной вентиляции очень прост и понятен каждому. Он заключается в том, что циркуляция воздуха обеспечивается без применения каких-либо механических приспособлений. Максимум – организовываются специальные каналы для воздуха.

Но и естественная циркуляция воздуха может быть:

• Неорганизованной;
• Организованной.

В первом случае используются естественные щели, зазоры и отверстия в полу, стенах и потолке, дверные и оконные проёмы. Они выступают в роли приточных каналов. В качестве же вытяжки используют, например, печную трубу или другие дымоходы. Такой тип вентиляции иногда называют естественным дыханием дома. Хотя не стоит думать, что газы проникают через саму поверхность древесины. Без вышеназванных каналов дом бы не «дышал».

Для создания неорганизованной вентиляции подходят каркасные дома с покрытием, имитирующим брус, или с дощатыми стенами. Но главной проблемой такого метода будет утепление.

Конечно, даже при хорошо организованной теплоизоляции нельзя закрыть все щели герметично, и естественный неорганизованный приток воздуха сохраняется. Но он довольно неконтролируем и его может не хватать для обеспечения необходимым для хорошего самочувствия всех жильцов дома количеством газов.

Второй вариант хотя и предполагает, что вентиляция осуществляется естественным путём, без использования дополнительных приспособлений, но при этом она продумана. Такой тип обеспечения зданий воздухом можно встретить в старых многоэтажках, где в качестве приточного канала используется окно. А выводится он через специально обустроенные шахты.

По такому же принципу обустраивается естественная организованная вентиляция в частном каркасном доме.

Главная проблема в том, что этот тип вентиляции основывается на разнице давления. Его эффективность сильно зависит от длины вентиляционной шахты. Поэтому, если в доме нет печи, его стоит планировать только для строений выше двух этажей.

Современным способом вентиляции в доме является принудительная механическая. Она подразумевает использование специальных устройств, обеспечивающих вытяжку или приток воздуха. В отличие от естественной, она требует денежных затрат, но лучше подходит с точки зрения энергосбережения.

Принудительная вентиляция делится на три основных типа:

• Вытяжной;
• Приточный;
• Вытяжно-приточный.

По их названиям легко можно определить основной принцип работы.

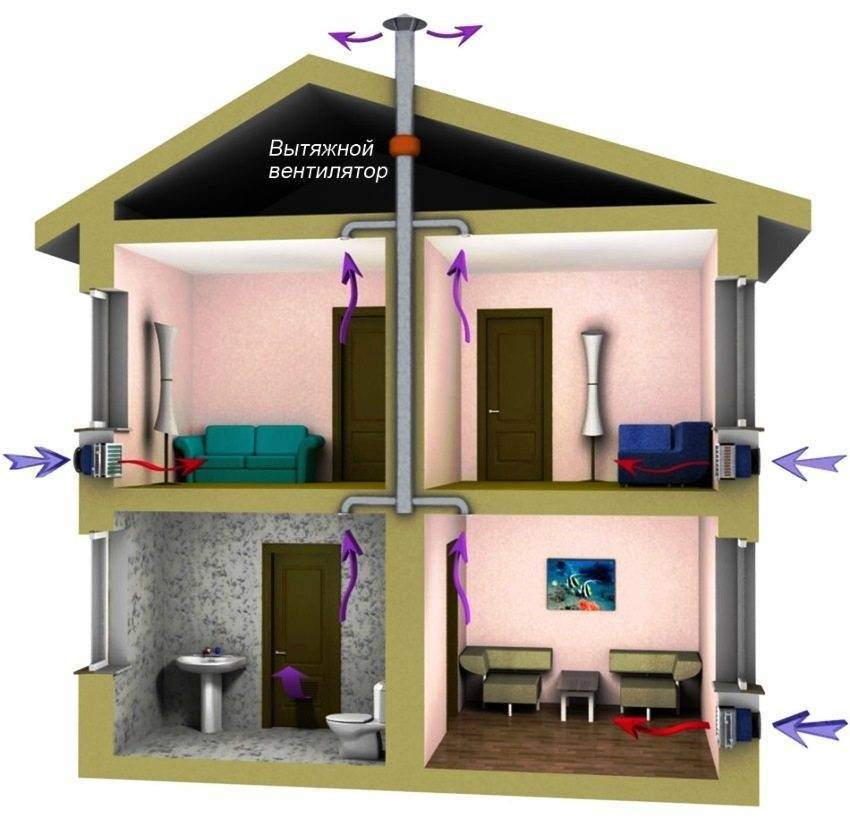

При вытяжной принудительной вентиляции, которая считается более простой и самой распространённой, приток воздуха обеспечивается за счёт естественных причин. Это могут быть открытые окна, форточки или специальные вентиляционные клапаны. Последние ставят или на окно, или врезают в стену.

Воздух выводится через трубы, установленные на кухне, в помещении санузла и технической комнате, к кровле. Там ставится специальный кровельный вентилятор. Более дешёвым вариантом является установка стенового вентилятора в каждом из вышеназванных помещений.

Принудительная приточная вентиляция работает по противоположному принципу — вентилятор на потолке или в стенах гонит воздух с улицы в помещение. А покидает он здание через открытые окна или специальные каналы.

Потребитель получает регулярный контролируемый поток свежего воздуха и не испытывает дискомфорта от сквозняка. Приточная вентиляция считается лучшим вариантом для зимнего времени года, поскольку позволяет экономить на отоплении.

Приточно-вытяжная система вентиляции хороша тем, что позволяет обеспечить доступ воздуха не только в технические помещения, но и напрямую — в жилые. Как видно из названия, представляет собой систему из принудительных вытяжки и притока, формирующих блок.

Для повышения энергоэффективности при принудительной вентиляции можно применять рекуператоры. В рекуператоре по соседним каналам проходят нагретый вытяжной воздух с холодным приточным. В результате последний нагревается от соприкасания с первым через стенки.

Благодаря этому блоку нет необходимости тратить энергию на специальный подогрев поступающего воздуха в холодное время года.

Особенности каркасного дома

Конструктивно представляет собой каркас из бруса, заполненный утеплителем (стекловата, пенополистерол, целлюлозная вата, утеплитель на основе горных пород и т.д.), проложенный ОСП-материалом паро-, гидроизоляционными мембранами с двух сторон. Снаружи отделывается декоративным покрытием (сайдинг, кирпич, блок-хаус). Внутренняя сторона – гипсокартон.

Наслоение во многом ненатуральных материалов, изолированных слоями гидрозащитного покрытия практически полностью препятствует установлению внутри дома приемлемого температурного, влажностного баланса.

Разбалансировка микроклиматических показателей приводит к скоплению конденсата на окнах, внутри стен, перекрытий. Температура повышается, способствуя испарению влаги в еще большем количестве. При отсутствии должной вентиляции избыточная влажность образует плесень, грибок даже на тех поверхностях, которые защищены от гниения. В Интернете много видео, фото о том, как на антисептически обработанных элементах образуется плесень, разрушая постройку за два-три года.

К тому же сами материалы – источник вредных испарений, попадающих внутрь помещения. Антисептические пропитки древесины, утеплителя, вещества стеновых панелей, рассчитанные на отпугивание насекомых, грызунов для человека также не безвредны (карбамидоформальдегидная, меламиноформальдегидная, мочевиноформальдегидная смолы).

Все вышеперечисленное требует установления внутри каркасника продуманной, эффективной системы воздухообмена.

Естественная вентиляция

Для начала обозначим, что все вентиляционные системы разделяются на два типа: естественный и принудительный. Разница в том, что во втором случае движение воздуха стимулируется вентиляторами, а в первом — нет.

Давайте рассмотрим, как выглядит схема естественного воздухообмена. Из школьного курса физики вы наверняка помните, что теплый воздух поднимается вверх за счет уменьшения плотности. Холодный же, наоборот, размещается внизу.

Именно за счет этого принципа и работает естественная вентиляция. С улицы поступает холодный воздух и вытесняет уже нагревшийся наверх. Там тот попадает в вытяжной канал, вход в который располагается под потолком, и успешно выходит наружу.

Для большой жилплощади такой вариант является не самым лучшим. Причина проста — скорость движения воздуха слишком низка для того, чтобы воздухообмен был качественным. Кроме того, сказывается и зависимость процесса от внешних факторов. Например, если на улице жара, то откуда взяться холодному воздуху? Неоткуда. Поэтому естественная вентиляция применяется, как правило, либо в маленьких домах, либо в небольших нежилых помещениях — например, в подвале и на холодном чердаке.

Обустраивается она очень просто. Самый легкий вариант — это сделать отверстия в стенах помещения. Как правило, такой подход практикуется в подвалах. Располагаются эти «окна» напротив друг друга, снаружи защищаются решетками, чтобы в помещение не проникали грызуны и прочая мелкая живность.

Есть и более сложный вариант — с применением труб. Они обычно делаются из пластика или нержавейки. Выход из приточной трубы размещается у пола, куда и должен идти свежий воздух. Уличный ее конец приподнимается над землей примерно на 40–60 см.

Вытяжная труба, наоборот, одним концом располагается под самым потолком подвала, а вторым вытягивается над крышей. Такой подход позволяет задействовать для воздухообмена разницу не только температур, но и давления воздуха.

Приточные клапаны

С подвалами разобрались, теперь давайте перейдем к жилым комнатам. Если они не отличаются большими габаритами, то в них вполне можно организовать естественный приток. Конечно, дыры в стене тут не подойдут. Во-первых, от этого пострадает внешний вид помещения. Во-вторых, через такие отверстия во время морозов комната будет быстро выстужаться.

Поэтому для поступления свежего воздуха устанавливается простое оборудование — приточный клапан. Он представляет собой воздуховод, проложенный сквозь стену и защищенный с двух сторон: снаружи решеткой, а со стороны комнаты декоративной крышкой. Клапан обеспечивает постоянное проветривание, при этом не оказывая особого влияния на температурный режим в помещении.

Установка его крайне проста — как, впрочем, и конструкция. Место для монтажа обычно находится между подоконником и радиатором отопления. Таким образом, во время зимы холодный воздух, попадая в помещение, проходит через тепловое излучение батареи отопления и сразу нагревается.

Процесс монтажа занимает совсем немного времени. Вам нужно совершить несколько простых действий.

1. Пробурите в стене отверстие необходимых габаритов. Очистите его от мусора и пыли — это можно сделать с помощью пылесоса. Отверстие должно быть наклонено к земле в наружную сторону, чтобы в воздуховод не попадала вода во время дождя и снега.
2. В получившееся отверстие вставьте воздуховод, затем проложите утеплитель между ним и стеной. Стоит сразу сказать, что минеральная вата здесь не подойдет, поскольку первые же капли влаги сведут на нет все ее свойства. Поэтому используйте более устойчивые материалы.
3. С наружной стороны стены установите на воздуховод защитную решетку, а со стороны комнаты — декоративную крышку.

На этом процедура монтажа закончена. Собственно, такая легкость установки является одним из основных преимуществ естественной системы вентиляции. В числе других находится независимость от наличия электроэнергии и низкая стоимость обустройства.

Рекомендации по установке с рекуператором

Рекомендации по установке, в основном, касаются помещений, в которых следует устанавливать рекуператор. В первую очередь для этого используют котельные (если речь идет о частных домовладениях). Также рекуператоры монтируют в подвалах, на чердаках и в других технических помещениях.

Если это не расходится с требованиями технической документации, то установка может быть смонтирована в любом неотапливаемом помещении, при этом разводку вентиляционных каналов, по возможности, следует монтировать в комнатах, имеющих отопление.

Вентиляционные каналы, проходящие через неотапливаемые помещения (а также вне помещений) следует делать утепленными. Также теплоизоляция необходима в местах прохождения вытяжных воздуховодов сквозь наружные стены.

Учитывая шум, который оборудование может производить во время работы, лучше всего размещать его подальше от спален и от других жилых комнат.

Что касается размещения рекуператора в квартире: лучшим местом для него будет балкон или какое-либо техническое помещение.

При отсутствии такой возможности под установку рекуператора можно отвести свободное пространство гардеробной.

Как бы там ни было, расположение установки во многом зависит от особенностей конструкции вентиляционной системы, от расположения вентиляционной разводки и от габаритов устройства.
