Вентиляция в погребе с одной и двумя трубами – схемы, устройство

Требования установки воздуховодов

Фото схемы установки вентиляции в гараже

Труба вытяжная

Это устройство удаляет из погреба застоявшийся воздух:

• Воздухоотвод размещается вертикально, проходя через все пространство, кровельный этаж и выводится над коньком на расстоянии не менее 50 см вверх.
• Трубу следует размещать вдоль одного угла погреба, а нижний конец должен быть расположен у самого потолка.
• Для снижения образования в трубе конденсата, а в зимнее время образования инея, рекомендуется утеплить вытяжной воздухоотвод методом сэндвича – поместив трубу меньшего диаметра в более объемную и заполнив пространство между ними минватой, толщина которой должна находиться в показателях 50 миллиметров.

Труба приточная

Это устройство доставляет свежий воздух в погреб:

Устанавливается труба в противоположном углу от места размещения воздухоотвода с вытяжкой, пронизывая перекрытия и не доставая до пола 80 см.

Следует обратить внимание, что для защиты от проникновения в погреб грызунов и различных насекомых, выходное отверстие необходимо прикрывать мелкой металлической сеткой. Движение вентиляционных воздухопотоков по трубам погреба происходит из-за разницы в удельном весе холодного воздуха, поступающего снаружи, и теплого внутреннего потока.
Нельзя допускать большую разницу температур, так как это может вызвать сильные сквозняки, которые проморозят погреб

Чтобы избежать этой ситуации рекомендуется установка специальных шиберных задвижек приточной и вытяжной труб, что позволяет регулировать циркулирующий в погребе воздух. Проверка вентиляционной работы
Эффективная работа вентиляционной системы проверяется несколькими способами: при помощи прикладывания к трубам тонкого листа бумаги, который колеблется от движущего воздуха. Можно использовать дым, который исходит от размещенной емкости с горячими углями внутри погреба. При слабой вентиляции помещения в погребе может появиться сырость, затхлость, появление конденсата(см.В гараже конденсат, что делать?) поверхностей стен и потолка. Худшим вариантом считается появление в погребе плесени.

Схемы вентиляции для гаража

В большинстве случаев частный гараж – это небольшое помещение для одной легковой машины. Плюс нередко часть пространства в нем отдана под верстак с инструментами и место для складирования покрышек, канистр и т.п.

Сделать в таком строении самостоятельно вентиляцию проще простого. Производить сложные расчеты по воздухообмену здесь не требуется. Достаточно знать пару формул и норм.

Схем организации вентиляции гаража существует две:

1. С естественным воздухообменом.
2. С принудительной циркуляцией воздуха между улицей и помещением.

Реализация обоих вариантов предусматривает установку двух вентиляционных отдушин с трубами – одна на вытяжку, вторая на приток. Принудительная схема вентиляции нуждается в электрическом вентиляторе. Но для большинства гаражей с избытком будет хватать обычной системы с естественной тягой воздуха. Она энергонезависима, предельно проста в монтаже и дешева.

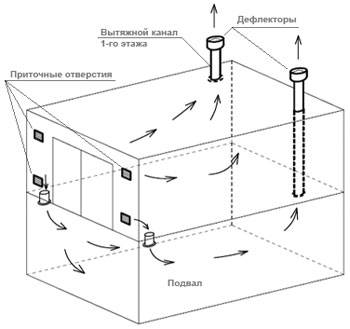

Циркуляция воздуха в гараже с ямой при естественной вентиляции

Требующую электропитание проточную или вытяжную вентиляцию в гараже делать стоит только при наличии в нем отопления. При этом лучше всего оставить свой выбор на одной вытяжке. С ее помощью можно организовать вполне эффективный воздухообмен. А обойдется она не так дорого, как комбинированная приточно-вытяжная вентиляция. Последняя состоит из немалого количества дорогостоящего оборудования, требующего еще и дополнительных трат при эксплуатации.

Выбирая схему вентиляции гаража, необходимо также учитывать конструктивные особенности гаражного бокса. Если он стоит в ряду однотипных сооружений, то есть ограничения по проделыванию вентиляционных отверстий в некоторых его стенах. Трубы вентиляции получится вывести далеко не со всех сторон строения. Но для повышения естественной тяги они должны располагаться в гараже как раз с разных его концов.

В таком случае рекомендуется останавливать свой выбор на вытяжном, приточном либо комбинированном варианте. Эти виды вентиляции в гараже не так сильно зависят от месторасположения и размера воздуховодов. Здесь более важна будет мощность вентилятора.

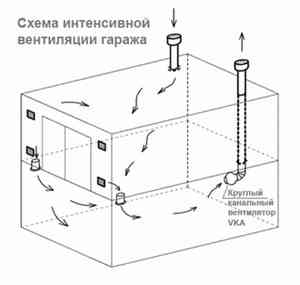

Воздухообмен при принудительной вентиляции

Расчет параметров воздуховодов

Располагая данными по воздушному объему вентиляции, переходим к определению характеристик воздуховодов. Необходим еще один параметр – скорость прокачки воздуха по вентканалу.

Чем быстрее прогоняется воздушный поток, тем менее объемные воздуховоды можно использовать. Но также возрастет шумность системы и сетевое сопротивление. Оптимально прокачивать воздух на скорости 3-4 м/с или меньшей.

Зная расчетное сечение воздуховодов, можно выбрать их фактическое сечение и форму по этой таблице. А также выяснить расход воздуха при определенных скоростях его подачи

Если интерьер подвала позволяет воспользоваться воздуховодами круглого сечения – выгоднее применить их. К тому же сеть вентканалов из круглых воздуховодов проще собирать, т.к. они гибкие.

Вот формула, позволяющая рассчитать площадь воздуховода по его сечению:

S_св=L•2,778/V

В которой:

• S_св – расчетная площадь сечения вентиляционного канала (воздуховода), см2;
• L – расход воздуха при прокачке по воздуховоду, м3/ч;
• V – скорость, с которой по воздуховоду движется воздух, м/с;
• 2,778 – значение коэффициента, позволяющего согласовать неоднородные параметры в составе формулы (сантиметры и метры, секунды и часы).

Площадь сечения вентканала удобнее вычислять в см2. В иных единицах измерения этот параметр системы вентиляции труден к восприятию.

К каждому элементы вентиляционной системы воздушный поток лучше подводить на определенной скорости. Иначе возрастет сопротивление в системе вентиляции

Однако определение расчетной площади сечения вентканала не позволит корректно подобрать сечение воздуховодов, поскольку не учитывает их форму.

Вычислить требуемую площадь воздуховода по его сечению можно следующими формулами:

Для круглых воздуховодов:

S=3,14•D2/400

Для прямоугольных воздуховодов:

S=A•B /100

В этих формулах:

• S – фактическая площадь сечения вентканала, см2;
• D – диаметр округлого воздуховода, мм;
• 3,14 – значение числа π (пи);
• A и B – высота и ширина воздуховода прямоугольного сечения, мм.

Если канал воздушной магистрали один, то фактическая площадь сечения рассчитывается только для него. Если же от главной магистрали будут выполнены ответвления, то данный параметр вычисляется для каждой «ветви» отдельно.

Особенности воздухообмена в зимний период

Если температура за окном будет очень низкая (-10, -20 градусов), то тяга в вентиляционной системе подвала или погреба будет чрезвычайно мощной. Поэтому, если заслонки на трубах будут открыты полностью, помещение за считанные часы может целиком охладиться.

Иней может полностью забить вентиляцию.

Приток воздуха необходимо тщательно регулировать. Специалисты рекомендуют на вытяжном канале открывать заслонку шире, чем на приточной трубе. Если мороз действительно сильный, то на обоих каналах заслонки требуется закрыть вовсе, а при необходимости поставить в погребе какой-нибудь отопительный прибор, чтобы поддерживать внутри помещения температуру в 2-4 градуса тепла.

С другой стороны, придется спасаться от конденсата, который обязательно начнет спустя некоторое время капать из вытяжного канала

В этом случае на нижнюю часть трубы устанавливается съемная емкость, которая будет собирать конденсат (важно не забывать вовремя опустошать ее)

Если такой контроль системы проветривания кажется для вас излишне утомительным, то предпочтительнее выглядит устройство принудительной автоматизированной вентиляции. Такая вентиляция избавит вас сразу же от множества проблем, которые возникают, как правило, при эксплуатации погреба летом.

Консультант сайта, строитель-монтажник с 8-и летним стажем. Начинал свой путь монтажником-отделочником, на данный момент работает бригадиром в компании, занимающейся загородным строительством.

Чтобы сохранить в хорошем состоянии продукты в подвале, необходимо учитывать такие параметры как температура и влажность. Если для обеспечения первого из них, необходимо утепление стен, потолка и дверей, то для избавления от сырости, должна быть сделана качественная вентиляция погреба зимой. Налаженная циркуляция воздуха, будет положительно влиять на микроклимат не только подвального помещения, но и того, которое размещено над ним, например гаража.

Вентилирование погреба выполняет две основные функции:

1. Положительно влияет на сохранность продуктов.
2. Избавляет помещение от сырости, потому что наличие конденсата провоцирует возникновение коррозии металлических конструкций, и грибка на стенах.

Сообщества › Гараж Мечты › Блог › Вентиляция гаража и ямы — посоветуйте.

На волне тем про вентиляцию, «зима близко» , решил тоже уточнить и наметить пути для доработок. Итак имеется: — гараж из силикатного кирпича в ряду, слева/справа/сзади соседи, площадь 21м2. — потолок — залитый бетон, утеплён 5см пенопласт и отражающая изоляция (пенофол) с заходом на стенки. — зимой эпизодически посещаем, во время посещений — оталиваю буржуйкой. — есть овощная яма, тонкая стенка и потолок (см. картинку) утеплены 3см пеноплексом. — есть центральная яма с люком по центру гаража, потолок утеплён 10см пенопласта, стена с овощной ямой — 10см пенопласта. — есть смотровая яма, ничем не утеплена. крышки — половая доска. — есть боковые (от смотровой) ямы, ничем не утеплены. — ворота со шторкой, до утепления потолка в гараже (прошлый год) на замке намерзала шуба. — пол — бетон, пол в ямах бетон. Овощную яму периодически (не в этом году) топит, боковые смотровой — редко топит.

На текущий момент не нравится — конденсат из пластиковых труб, капли конденсата на потолке ям. Влажность

в ямах. Хотелось бы «безопасно» (от ржавчины) хранить железяки для поделок в центральной яме, не захламляя гараж.

Из подобных постов, из комментариев нахватался немного разумных идей: — опустить трубу с пола гаража к полу в центральнойм подвале, отверстие имеется. — утеплить трубы из подвала против конденсата. — принудительная вентиляция по таймеру/датчику влажности вроде хорошо, но оставлять без присмотра не хотелось бы. — организовать приточную вентиляцию в гараж вроде надо но куда встроить не понимаю.

Разновидности систем вентиляции

Всего известно два типа вентиляции для погреба в гараже:

1. Естественная вентиляция. В этом случае удаление влаги из объема погреба происходит за счет тепловой конвекции. То есть теплый воздух из верхней части погреба самопроизвольно поднимается вверх, а освобождающийся при этом объем заполняется более сухим воздухом с улицы.
2. Принудительная вентиляция, при которой обмен воздуха между улицей и погребом осуществляется с участием механических нагнетателей, т.е. вентиляторов. Такая схема обладает гораздо большей эффективностью, однако требует несколько больших финансовых вложений и наличия линии электроснабжения.

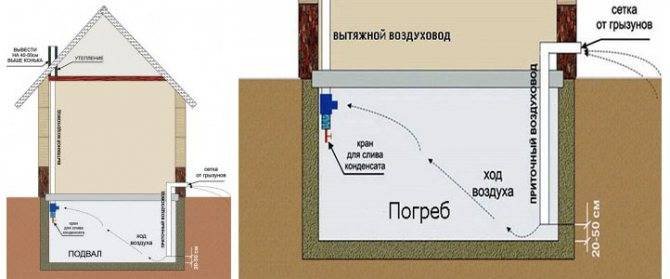

Обустройство естественной приточно-вытяжной вентиляции.

Подобная схема строится на использовании двух труб: приточной, через которую с улицы забирается свежий и более сухой воздух, и вытяжной, через которую влажный воздух погреба выводится наружу.

Оптимальными местами для размещения труб принято считать противоположные углы погреба. При такой конфигурации гораздо ниже вероятность образования зон с застоявшимся, а следовательно, более влажным воздухом.

Вытяжная труба может устанавливаться двумя способами:

• сквозным, т.е. труба проходит сквозь пол гаража и далее выводится через потолок и крышу;
• через стену погреба, когда нижняя часть вытяжной трубы (на рис. обозначенной цифрой 2) располагается горизонтально и далее поднимается вверх уже за пределами габаритов гаража.

При этом следует выбирать длину вытяжной трубы таким образом, чтобы после ее установки верхний срез оказался примерно в 0.5-1 м над наивысшей точной крыши гаража. Общая длина вытяжной трубы должен быть не менее 2.5-3 м, это необходимо для получения достаточной разницы температур, за счет которой и происходит естественное движение воздуха. На верхнюю часть трубы желательно установить дефлектор, что усилит интенсивность вентиляции за счет создания дополнительного разрежения, а также надежно убережет погреб от проникновения осадков и пыли.

Наиболее эффективным дефлектором является тот, у которого наружный диаметр вдвое превышает диаметр трубы. Нижний срез корпуса дефлектора должен располагаться на несколько сантиметров ниже среза вентиляционной трубы. При желании простейший дефлектор в виде жестяного или пластикового конуса можно изготовить самостоятельно. Нижний срез вытяжной трубы располагается как можно выше под потолком погреба.

Приточная труба устанавливается таким образом, чтобы от ее нижнего среза до уровня пола оставалось около полуметра. Приблизительно такое же расстояние должно быть между ее верхним срезом и уровнем земли. Кроме того, верхний срез обязательно следует снабдить защитной решеткой, которая предотвратит проникновение в погреб кошек, мышей, крыс и прочих незваных гостей. Вместо решетки можно использовать металлическую сетку со средними или мелкими ячейками.

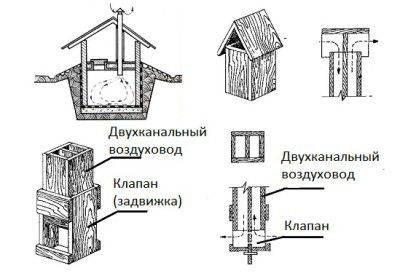

Как вытяжные, так и притяжные трубы должны снабжаться заслонками. Особых требований к конструкции заслонок не предъявляется, но в любом случае они должны быть способны полностью перекрыть поступление и отвод воздуха из объема погреба. Перекрывать заслонки необходимо в случае наступления сильных морозов.

Принудительная вентиляция погреба

Между конструкциями естественной и принудительной вентиляции погреба в гараже не существует принципиальных различий. Единственная особенность последней — это наличие электрического вентилятора для вытяжки.

При создании принудительной вентиляции следует учитывать правила электротехнической безопасности. В любом погребе из-за разности температур стен и воздуха неизбежно будет образовываться конденсат, ради удаления которого как раз и создается система вентиляции. И этот конденсат может стать причиной быстрого выхода из строя проводки и электровентилятора. Поэтому во избежание риска поражения электрическим током все электрооборудование должно иметь надежную гидроизоляцию и техническую возможность работы в условиях повышенной влажности.

В целом, потратив немного времени и сил на обустройство эффективной вентиляции, можно получить удобное место хранения для консервации и овощей, в котором будет круглогодично поддерживаться оптимальный температурный режим.

Видео — вентиляция погреба

Устройство естественного воздухообмена: инструкция

Конструкция естественной вытяжки состоит из ряда элементов:

1. Входная труба, через которую свежий воздух поступает в погреб. Диаметр — от 100 до 250 мм.
2. Выходная труба, через которую отработанный воздух покидает помещение. Диаметр — аналогичный входной конструкции.
3. Резервуар для сбора конденсата
4. Мелкоячеистая сетка
5. Конусный козырёк.

Для воздуховода используются трубы из любого подходящего материала — жести, асбестоцемента, поливинилхлорида и других.

Перед монтажом системы вентиляции необходимо провести теплоизоляционные и гидроизоляционные работы. Их желательно проводить ещё на этапе строительства погреба. Если по какой-то причине это не было сделано, работы следует закончить до монтажа вытяжной системы.

Стены погреба тщательно пропитываются проникающей изоляцией. Это исключает проникновение грунтовых вод в помещение. Для теплоизоляции необходимо провести отделку стен и пола. Лучше всего для этого подойдёт эковата, достаточно дорогой и качественный материал, отпугивающий грызунов. В целях экономии можно использовать и другие теплоизоляционные материалы, к примеру, плиты полиизоцианата. Самый дешёвый вариант утепления — разместить под полом тщательно утрамбованный песок и отделать стены геотекстилем или керамзитом.

Работы по обустройству естественной вытяжной системы ведутся в несколько этапов:

1. Фиксация вытяжного воздуховода. Нижний конец располагается в полутора-двух метрах от пола, в зависимости от высоты подвального помещения. Внешняя часть выводится наружу. Верхний конец трубы должен быть выше высшей точки кровли гаража примерно на полметра. Возможны два варианта установки вытяжной трубы:
   • Сквозной. При данном способе трубу проводят насквозь через пол гаражного помещения и выводят через потолок и кровлю.
   • Сквозь стену. Нижняя часть вентиляционной трубы располагается горизонтально, выходит через боковую стену погреба за пределы гаража и поднимается вверх рядом с основным строением.
2. Монтаж приточного воздуховода. Нижняя часть трубы заходит в погреб в углу, противоположном от того, где установлена вытяжка, и фиксируется на уровне полуметра от пола. Другой конец трубы выводится наружу на уровень 20–30 см над уровнем земли, для забора воздуха.
3. Проверка воздушной тяги, вставка в трубы мелкоячеистой металлической сетки для защиты от птиц и грызунов. Выходные отверстия можно дополнительно прикрыть небольшими колпачками для защиты от снега и дождя.

Выходные отверстия защищаются конусным козырьком

В процессе работы вытяжной системы образуется конденсат. Для его сбора и удаления под выходной трубой устанавливается специальная ёмкость.

Наглядно установка естественной системы вентилирования описывается в следующем видеоролике.

Влага в подвальных помещениях

Затхлость воздуха и влажность являются частыми проблемами подвалов. Первая проблема происходит из-за недостаточного воздухообмена. Подвал заглублен на 2,5-2,8 м в грунт, его стены выполнены с максимальной влаго- и воздухонепроницаемостью.

До разбора вопросов вентиляции погреба следует гидроизолировать его стены. Вентиляция подвала не решит проблему гигроскопичности стен

Значительную влажность воздуха в подвальном помещении вызывает слабая гидроизоляция стен. Вторая причина – изношенные трубопроводы, протянутые через подвальные подсобки. Причем конденсат на них отлагается независимо от целостности труб и герметичности разъемных соединений.

Проблему избыточной влажности требуется решить до разработки проекта и построения вентиляционной системы подвала. Необходимо восстановить или повысить степень герметичности стен погреба, герметизировать трубопроводы и закрыть их изоляцией.

Последняя мера избавит от влияния конденсата на материал труб. Затем определяются вентиляционные потребности погреба.

Как правильно сделать вентиляцию в подвале гаража

Если площадь гаража небольшая (не более 50 кв. м.) и периодический осмотр труб и их очистка не вызовут затруднений, можно ограничиться естественной вентиляцией подвала в гараже.

Устройство естественной системы

Система естественного воздухообмена состоит из следующих элементов:

• Вводная труба диаметром 10-25 см. Обеспечивает подачу воздуха извне.
• Вытяжная труба, диаметр которой соответствует диаметру входной трубы, через нее выходит наружу отработанный воздух.
• Мелкоячеистая сетка.
• Емкость для конденсата.
• Конусный козырёк.

До монтажа вентиляционной системы следует обустроить тепло- и гидроизоляцию. Лучше, если работы по их обустройству были проведены еще при строительстве погреба.

Для защиты от грунтовых вод стены погреба покрывают проникающей гидроизоляцией. В качестве теплоизоляции можно использовать различные изоляционные материалы. Самый дешёвый вариант — укладка слоя утрамбованного песка и отделка стен геотекстилем.

Этапы выполнения работ:

1. Установка вытяжного воздуховода. На расстоянии 1,5-2 м от пола располагают нижний конец воздуховода. Вывод верхнего окончания трубы производят на 50 см выше самой высокой отметки покрытия гаража.
2. Монтаж приточной трубы. Нижний конец воздуховода подводят к углу, расположенному с противоположной от вытяжки стороны погреба, и закрепляют в 0,5 м от пола. Другим концом труба выходит наружу на высоту от 20 до 30 см над поверхностью земли.
3. Проверка тяги, монтаж защитной сетки. Выходные отверстия можно дополнительно защитить от осадков небольшими колпачками.
4. Для сбора конденсата устанавливается емкость под выходной трубой.

Кроме того, можно для регулировки вентиляции в погребе гаража на зиму закрывать отверстия специальными заслонками.

Вентиляция в гараже с подвалом: установка принудительной вентиляции

Для организации правильной вентиляции погреба в гараже необходимо определить место установки вентилятора. При попадании влаги он может выйти из строя, поэтому его нельзя монтировать на крыше или в погребе. Кроме того, из-за высокого уровня шума его не рекомендуется устанавливать внутри гаража.

Таким образом, можно определить два варианта установки:

1. В конце входной трубы, где происходит забор воздуха.
2. Монтаж канального вентилятора.

Этапы монтажа:

На начальном этапе установка системы принудительной циркуляции не отличается от монтажа естественной вентиляции. Когда входная и выводящая трубы готовы, дальнейшая установка производится поэтапно:

• В трубу монтируют вентилятор.
• Для запитки вентилятора укладывают электрокабель.
• Устанавливают переключатель.

Снаружи выходная труба защищается от птиц, грызунов и попадания мусора мелкозернистой решёткой. Устраивается козырёк, исключающий проникновение осадков внутрь.

Схема монтажа

• На конец вытяжного канала устанавливают козырек.
• Чтобы обеспечить правильную вентиляцию, необходимо разместить, верхний конец выходящего вентиляционного канала выше над уровнем земли.
• Радиус воздуховодов должен быть одинаковым.
• При расчете диаметра трубы, нужно использовать формулу: на каждый 1 м3 погреба, находящегося ниже уровня земли, должно приходиться 20 см2 диаметра вентиляционной трубы.

Такой подход применяют и для естественной вентиляции и для принудительной. Чтобы правильно установить вентиляцию, необходимо сначала сделать расчет, а именно, установить площадь погреба и нормы расхода воздуха. Это обеспечивает правильный воздухообмен и позволит в будущем полностью обновлять воздух в погребе каждые 30 минут. Такой уровень циркуляции можно обеспечить, закладывая на каждый 1 м2 пространства 25 см канала.

В принципе, устройство вентиляции в погребе – это работа, которую может сделать самостоятельно домовладелец с большим желанием и обычными непрофессиональными инструментами. Начните с проектирования – элементарные чертежи-схемы, расчеты материалов, определение особенностей эксплуатации вентсистемы при различных температурных условиях.

Если организовать качественную вентиляцию погреба зимой, то даже в суровых климатических условиях вполне удается сберечь заложенные на хранение продукты. Кроме того, налаживание циркуляции воздуха позволит избавиться от сырости не только в самом погребе, но и улучшить микроклимат в вышерасположенном помещении (кухне, жилой комнате, гараже и т. д.).

Заключение

Итак, мы рассмотрели, как правильно сделать вентиляцию в гараже. Каждый из представленных вариантов имеет свои плюсы и минусы. Выбор в сторону одного из них стоит делать исходя из бюджета. Лучший по соотношению цены и качества вариант – комбинированная схема.

Как стало известно из этой статьи, вентиляция в гараже своими руками – это необходимо для каждого автовладельца, к тому же и совсем несложно. Не стоит забывать о том, что благодаря ей «железный конь» прослужит дольше, а также для хозяина гаража будет меньше опасности для здоровья при посещении этого помещения.
