Как сделать вытяжку в погребе своими руками

Необходимость

Нужны ли продухи: необходимо разобраться в необходимости применения самой вентиляции подпольного пространства. В подвалах, технических этажах или даже в погребе многоквартирных жилых домов имеется свой микроклимат.

Температура воздуха, а также влажность в таком пространстве отличается от климатических показателей на улице. Это приводит к повышению влажности в помещении. А такие микроклиматические условия являются идеальными для образования плесени и гнили на поверхностях строительных материалов. Если в пространстве подполья установлен металлический трубопровод для подачи воды – он страдает от коррозии. Вывод один — любое строение без продухов подпола будет иметь меньший срок эксплуатации.

Продухи в подвале являются основным оборудованием вентиляционной системы естественного типа. Они применяются для всех типов построек, от общественных зданий до технических строений. Главное, придерживаться определенных стандартов, которые имеют строительные нормы и правила (СНиП).

Основная и самая ответственная часть снабжения жилища вентиляцией подвала – это проведение предварительного расчёта площади вентиляционных отверстий. От правильности этих работ будет зависеть качество полученного воздухообмена. Естественная тяга уменьшает риск накопления газа радона в помещении техподполья. Этот газ выделяется из почвы и несет огромный вред для человеческого организма, так как он радиоактивен.

Расчет размеров воздуховодов

Чтобы вентиляция в погребе функционировала эффективно и в то же время минимально влияла на температуру в помещении, следует правильно подобрать диаметры труб. Последние должны пропускать определенный объем воздуха, ни больше, ни меньше. Согласно общепринятой методике, поперечное сечение воздуховода рассчитывается так:

F = L / 3600 x ϑ, где:

·         F – размер сечения, выраженный в м²

·         ϑ – скорость воздушного потока в трубе, м/с;

·         L – требуемое количество воздуха, м³/ч.

Теперь по порядку. При естественной и принудительной вентиляции поток движется по каналам с разной скоростью. В первом случае она составляет 0,5—1 м/с, во втором может достигать 8 м/с. Для расчета природной тяги в формулу ставьте значение 0,5 м/с.

Чтобы правильно определить значение L, нужно посчитать объем подвала и умножить его на кратность воздухообмена (число, обозначающее, сколько раз за 1 час нужно обновить воздушную среду помещения). Для хранения овощей норма кратности составляет 2, значит, для погреба размерами 3 х 2 х 2 м понадобится 12 х 2 = 24 м³ свежего притока в час. Если считать по этому примеру дальше, то получим сечение:

24 / 3600 х 0,5 = 0,013 м².

Используя формулу площади круга, определяем диаметр канала, в нашем примере он равен 0,13 м или 130 мм. Подбираем трубу из сортамента, ближайшая – 150 мм (надо брать больший размер, а не меньший).

Когда необходимо устроить вентиляцию подвала с механическим побуждением, воздуховоды считаются по этой же методике. Оптимальная скорость движения – 8 м/с, а потребность L принимается по назначению помещения. Например, кратность обмена для спортзала составляет 3, тогда величина притока в подвале 5 х 10 х 3 м равняется 150 х 3 = 450 м³/ч. Такой же должна быть производительность вентилятора, а диаметр воздуховодов благодаря большой скорости выйдет таким же – 150 мм.

Схема принудительной вытяжки с применением канального вентилятора

Системы вентиляции подвала

Самый распространенный вариант устройства подвального помещения подразумевает расположение погреба под основными комнатами частного дома. В этом случае применяется два варианта устройства вытяжки:

1. двухканальный;
2. одноканальный.

Первый используется чаще всего. Он имеет ряд преимуществ в части обслуживания большего по площади помещения погреба.

Устройство двухканальной вентиляции

Технология проветривания при двух точках притока и оттока не имеет сложностей в монтаже воздуховодов.

Вентиляцию подвала при идеальном развитии строительного процесса дома следует рассчитывать на этапе начала стройки. Так вы обойдётесь меньшими финансовыми и трудозатратами.

Приточная труба воздуховода.

Устройство притока обеспечивает поступление воздушных масс из окружающей среды, посредством забора воздуха через приёмное отверстие (продух). Продух располагают чаще всего у боковой стены основного здания – возвышение над уровнем домовой отмостки должно составлять 20-30 см.

Само отверстие в трубе закрывают вентиляционной решёткой. При необходимости решётку можно снабдить осевым вентилятором. Воздуховод прокладывают через основание дома, подвальное перекрытие и вводят в подвал. Выходное отверстие вентиляции протягивают почти до пола погреба, отступая 15-20 см. Благодаря такому расположению вентиляционного канала прохладный воздух с улицы попадает в воздуховод, проходит по нему и попадает в подвал у самого пола. После этого происходит его постепенное нагревание и вытеснение верхних слоёв теплого и увлажненного воздуха из подвального помещения через вытяжной трубопровод.

Система оттока загрязнённых масс.

Ее располагают в противоположном углу помещения погреба, по диагонали относительно приточной трубы. Главным принципом является необходимость захвата подогретого воздуха. Это достигается за счёт размещения входа трубы под самым потолком подвала (10-15 см от него). Далее канал вытяжки проходит через потолок основного здания, через чердак на крышу.

В зависимости от формы крыши и от преобладающей розы ветров необходимо добиться условий, при которых ветер будет направлен на установленный предварительно дефлектор над вытяжной трубой. Дефлектор нужен в любом случае, так как он защищает трубу от попадания в неё атмосферных осадков. Также он дополнительно создаёт отрицательное давление под крышкой, благодаря которому поток воздуха в трубе усиливается.

Вытяжной канал следует оборудовать в несколько слоёв для создания необходимого утепления. Для этого на стадии планирования помещений и инженерных сетей дома:

• монтируют кирпичный или деревянный колодец для трубы вентиляции погреба;
• выбирают место для прокладки утеплителя между колодцем и трубой;
• обертывают саму трубу специальным утеплителем, который не будет впитывать влагу.

Утеплять вытяжной воздуховод нужно для того, чтобы в холодный период времени не получить конденсацию воздуха за счёт резкого охлаждения.

 Одноканальная вентиляция

В редких случаях, когда площадь погреба меньше 5 кв.м., можно объединить каналы притока и оттока кислорода в одной трубе. Это основной принцип работы данной системы и главное отличие от двухканального расположения. Трубу разделяют перегородкой, посредством которой получается два канала циркуляции: один на приток, второй на вытяжку.

Виды вентиляции

Вентиляция бывает с естественным и искусственным (принудительным) побуждением. В первом случае воздухообмен происходит естественным путем через две вентиляционные трубы. Во втором случае устанавливается вентилятор на трубу вытяжной вентиляции. В результате влажный воздух периодически принудительно выталкивается за пределы помещения. Во-вторых, всасывается свежий воздух через трубу приточной вентиляции.Как правило, система с принудительной приточной и вытяжной вентиляцией в небольших частных хранилищах не используется.

Для маленьких подвалов иногда монтируют только одну трубу. Это не лучший способ вентиляции, но для миниатюрного сухого помещения этого может быть достаточно. Иногда такую вытяжку устраивают в подвалах под домом, утепленным гаражом, сараем. В этом случае крышка или дверь не должны быть полностью герметичны – через щели подсасывается свежий воздух.

Что необходимо знать о создании продухов в ленточном фундаменте

Продухи создаются на этапе возведения фундамента. Сложность работ зависит от материала, из которого изготавливается ленточная конструкция. Каждому варианту присущи свои нюансы.

Бетонный фундамент

В бетонном фундаменте проще делать продухи круглой формы. Для их формирования используют пластиковые или асбестовые трубы, диаметр которых определяется согласно представленным выше правилам расчёта.

В армирующий каркас вставляют пластиковую трубу, скрепляют их между собой с помощью проволоки. Главное, чтобы полученные сборочные узлы (будущие продухи) были установлены в опалубку для заливки бетона в нужное место и в необходимом количестве.

Продухи в бетонном фундаменте Источник rekvartira.ru

Предварительно трубу наполняют песком, он защищает её от поломки. После застывания бетонного раствора песок удаляют, получается круглое сквозное отверстие в стене фундамента.

Иногда сквозные проёмы в бетоне делают с помощью деревянных чурок, которые устанавливают в опалубку перед заливкой раствора. Так делать нельзя! Деревянные элементы после застывания бетона вынуть очень трудно. Их приходится выбивать, прилагая достаточное усилие, при этом повреждается целостность самого фундамента.

Фундамент из кирпича или блоков

В таком фундаменте целесообразно сооружать продухи прямоугольной или квадратной формы.

При организации проёмов необходимо использовать арматурный каркас. Его стержни в фундаменте располагают по горизонтальной плоскости, в этом случае он служит опорой для верхних частей кладки.

Продухи в кирпиче Источник superarch.ru

В кирпичном фундаменте для получения продуха при укладке используют половину или часть кирпича, в результате образуется проём квадратной или прямоугольной формы.

Сложно ли сделать продух в готовом фундаменте

Иногда возникают ситуации, когда на этапе возведения фундамента не сделали продух. В этом случае его формируют в уже готовой конструкции.

Главная сложность вопроса – наличие специализированного инструмента, ведь для организации отверстия потребуется алмазное бурение. Если необходимого инструмента нет, а стоимость его достаточно высокая, лучше обратиться к профессионалам – это позволит не только сэкономить на покупке, но и обеспечить более качественное выполнение работ.

Принудительная вентиляция в подвале гаража

Устройство вентиляции в подвале гаража принудительным способом – наилучший вариант, особенно для хранилища урожая.

Представляет собой организацию воздухообмена при помощи приточных/вытяжных электрических механизмов. Они размещаются внутри вентиляционных каналов (канальные вентиляторы), проемов (осевые, центробежные вентиляторы). При этом необходимо проследить за электрической безопасностью при установке. Ведь сооружение – с большим уровнем влажности. Оно должно быть качественно гидроизолировано, всю проводку также рекомендуется заизолировать.

Преимущества механического проветривания для подвального пространства:

• Постоянная смена воздушных потоков нормализует уровень влажности. Сырость не застаивается, выводится наружу.
• Кратность смены воздуха подвального пространства – согласно установленным санитарным нормам.
• Температурный режим соответствует приемлемым показателям.
• Нормализуется микросреда, способствующая долгому хранению урожая, препятствующая появлению плесени, грибка, гнили, насекомых (если речь идет об использовании подвала как погреба).
• Проникающие пары химических веществ, токсичные газы, выхлопные продукты выводятся через вытяжной канал, не задерживаясь внутри подвального пространства.
• Время работы регулируется таймером.

Недостатки:

• Стоимость оборудования.
• Затраты на электроэнергию, от которой работают механизмы.
• Монтаж системы проветривания усложняется.

Типы вентиляторов для принудительной вентиляционной системы

Для того чтобы воздух исправно циркулировал в погребе, можно использовать несколько различных типов вентиляторов. По принципу работы и расположению они разделяются на канальные и осевые.

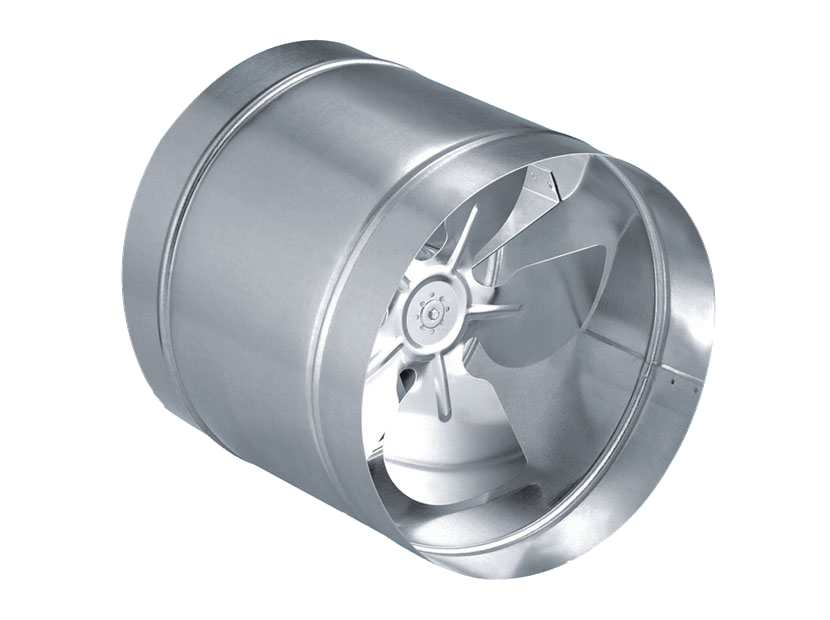

Канальный вентилятор характеризуется средним уровнем производительности и может быть установлен в любом месте вентиляционной трубы. Кроме того, он потребляет немного электроэнергии, так что такой вариант хорошо подходит для экономии денежных средств. Самыми эффективными считаются канальные вентиляторы амплитудного типа.

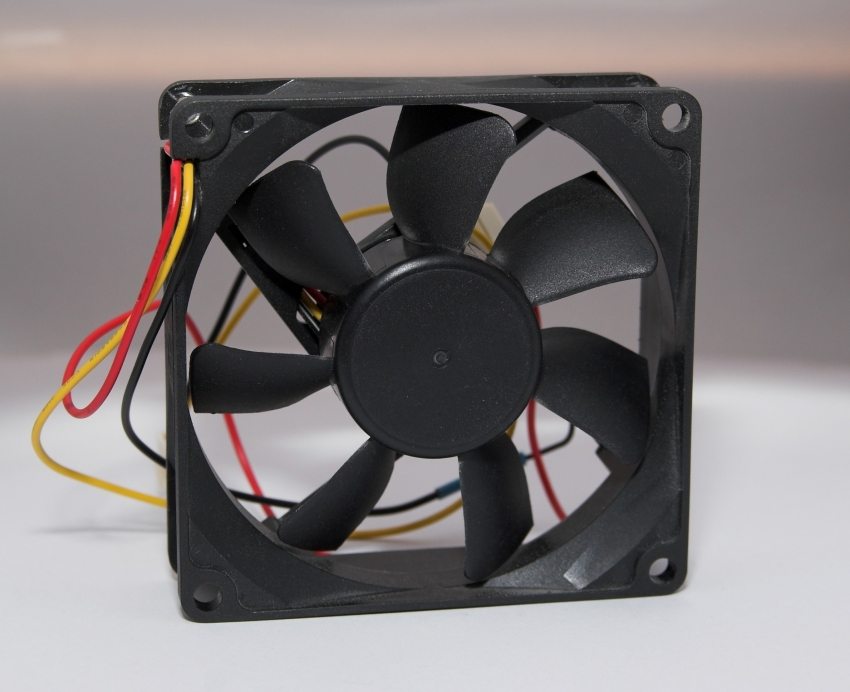

Осевые вентиляторы устанавливаются возле вытяжных или приточных отверстий. Они более требовательны в плане электроэнергии, но и обеспечивают более мощный поток воздуха. В комплекте с вентилятором на выходной трубе системы устанавливается специальный клапан, который не дает холодному воздуху поступать в помещение.

Осевой (аксиальный) вентилятор

Расчет воздухообмена с учетом тепла и влаги

При необходимости расчета воздухообмена, учитывающего устранение избыточного тепла, используется формула:

L=Q/(p•Cр•(t_у-t_п))

В которой:

• p – плотность воздуха (при t 20оС равна 1,205 кг/м3);
• C_р – теплоемкость воздуха ( при t 20оС равна 1,005 кДж/(кг•К));
• Q – объем выделяемого тепла в подвал, кВт;
• t_у – температура воздуха, удаляемого из помещения, оС;
• t_п – температура приточного воздуха, оС.

Потребность учета тепла, устраняемого при вентиляции, необходима для поддержания определенного температурного баланса в атмосфере подвала.

В подвалах частных домов часто устраиваются спортзалы. В этом варианте использования подвального помещения полноценный воздухообмен особенно важен

Одновременно с устранением воздуха в процессе воздухообмена удаляется влага, выделенная в него различными влагосодержащими объектами (в т.ч. людьми). Формула для вычисления воздухообмена с учетом выделения влаги:

L=D/((d_у-d_п)•p)

В которой:

• D – количество влаги, выделяемой при воздухообмене, г/ч;
• d_у – содержание влаги в удаляемом воздухе, г воды/кг воздуха;
• d_п – содержание влаги в приточном воздухе, г воды/кг воздуха;
• p – плотность воздуха (при t 20оС составляет 1,205 кг/м3).

Воздухообмен, включающий в себя выделение влаги, рассчитывается для объектов повышенной влажности (к примеру, бассейнов). Также выделение влаги принимается в расчет для подвальных помещений, посещаемых людьми с целью физических упражнений (к примеру, спортзал).

Стабильно высокая влажность воздуха значительно осложнит работу принудительной вентиляции подвала. Потребуется дополнение вентиляции фильтрами для сбора конденсированной влаги.

Естественная или принудительная вытяжка?

Чтобы разобраться с данным вопросом, нужно провести эксперимент с уже имеющейся естественной вентиляцией в погребе под домом. Для этого понадобится поднести тонкий лист бумаги к выходным отверстиям канала в подвале и определить, по колыханию листа, наличие движения воздушных масс.

Такой эксперимент подойдёт для подвальных помещений, площадью до 10 кв.м. Если же подвал свыше 10 кв.м., то, даже при наличии движения кислорода внутри помещения эффективность естественной вытяжки может быть под сомнением.

При относительно большом помещении, необходимо приобрести гигрометр. Этот прибор производит измерение влажности воздуха. Наличие термометра обязательно при любых размерах подвала.

Для выявления степени проветривания необходимо установить прибор, измеряющий влажность воздуха. Его следует устанавливать примерно на уровне 1,5 метра от пола.

При высоких показателях гигрометра (свыше 85-90%), необходимо обустройство принудительной схемы вентиляции в погребе.

Почему необходима система вентиляции в подвале

Конденсат на потолке погреба из-за плохой вентиляции

Многие владельцы приусадебных участков, разбираясь в вопросе, нужна ли вентиляция в погребе, приходят к выводу, что оборудование подвала вытяжкой бессмысленно.

Кроме того, бытует мнение, что любые технические отверстия в стенах и потолке таких сооружений будут мешать формированию особого  микроклимата. В реальности же все совсем наоборот.

Благодаря использованию вентиляции в подвале не скапливается влага. Кроме того, внутри помещения при любых погодных условиях поддерживается постоянная температура, подходящая для хранения пищевых продуктов.

Вентиляция погреба: пример расчета

Исходные данные:

Погреб площадью 7 м2, высотой 2 м.

При этой площади минимальная площадь вентканала будет равна 182 см2. Минимальный внутренний диаметр круглой трубы составит: D2*π/4=182, или

Можно принять диаметр трубы 15 см. Можно использовать больший. Округляют в большую сторону. Но при использовании вентилятора возможно небольшое округление в меньшую сторону (до 1 см). Все равно объем сменяемого воздуха определяется по мощности вентилятора.

Если планируют выложить стационарные вентканалы из кирпича, то расчет выглядит следующим образом: 182/12=15,16 см. При ширине отверстия канала 120 мм (ширина стандартного кирпича) длина сечения канала равна 15,16 см. В результате принимают длину сечения равной длине кирпича – 250 мм. Размер просвета вентканала составит 120×250 мм.

Очень сильно заниженное сечение вентканала при естественной вентиляции приведет к недостаточному воздухообмену. Слишком большое сечение приведет к замерзанию продуктов в погребе в сильный мороз.

Простейшие способы устройства вентиляции погреба

Вентиляция в погребе дома может быть устроена с минимальными финансовыми вложениями. Чаще всего для обеспечения циркуляции воздуха в процессе строительства оставляют специальные отдушины на уровне цоколя здания. Учитывайте то, что такая схема применима только для небольших по площади погребов (до 5 квадратных метров). При увеличении площади подвального помещения обеспечиваемого отдушинами обмена воздуха будет недостаточно.

Для того чтобы предотвратить проникновение в погреб грызунов необходимо закрыть отдушины металлической сеткой  (применять полимерные не рекомендуется, они достаточно быстро выходят из строя).

Нередко можно слышать вопрос о том, нужна ли вентиляция в погребе, имеющем небольшое заглубление. Такую конструкцию (с дополнительной земляной насыпью) можно встретить на многих деревенских подворьях. В данном случае можно обойтись однотрубной системой, суть которой заключается в следующем:

• Через перекрытие погреба и земляную насыпь выводят вытяжную вентиляционную трубы, которую поднимают не менее чем на 50-70 см над поверхностью.
• Приток свежего воздуха обычно осуществляется по входной лестнице, для чего в нижней части входной двери делают специальные отверстия.

Такая система вполне обеспечивает потребности небольшого по площади погреба, но применять ее для серьезных подвальных конструкций нецелесообразно

В этом случае стоит обратить внимание на естественную приточно-вытяжную вентиляцию

Виды

Все типы вентиляции делятся на несколько видов, в зависимости от ее назначения, сложности обустройства и принципа действия. Но принцип действия любой из них будет основан на законах физики о движении воздушных масс. Холодный воздух опускается вниз, а теплый поднимается вверх.

Естественная приточная вентиляция

Простейшая, система продухов в фундаменте или цоколе. Обустраивается на этапе строительства дома и представляет собой небольшие отверстия в верхней части подвального помещения.

Если подвал находится ниже уровня земли, то вытяжка обустраивается с помощью пластиковых или асбестоцементных труб диаметром 10-15 см. Они выводятся над поверхностью на высоту 30 см и прикрываются решетками от мусора и грызунов. Такой способ является естественным и зависит от колебаний уличной температуры, силы ветра, влажности.

При расчете ее пропускной способности берется 1/400 от общей площади подвального помещения – так получим суммарную площадь всех продухов.

Отверстия должны располагаться с подветренной стороны, наименее подверженной осадкам. Дома со сложной формой фундамента и расположенные в низменных местах могут иметь до одного отверстия на каждые 3-4 метра. Продухи закрываем решетками с наружной стороны.

Этот недорогой вариант хорошо подходит для вентиляции гаражей и нежилых подвалов или в качестве дополнительного средства к основной системе проветривания.

Естественная вытяжная вентиляция

Приточно-вытяжного типа. Для правильной работы потребуется установить две трубы для вентиляции, а устройство приточно-вытяжной вентиляции выглядит так.

• Первая труба располагается под самым потолком подвала и предназначена для оттока теплого воздуха. Вытяжную трубу размещаем как можно выше, желательно на уровне конька крыши. Это необходимо для обеспечения хорошей тяги. Часть трубы, которая находится на открытом воздухе, обязательно должны быть утеплена, чтобы исключить обмерзание в зимний период и прикрыта козырьком от осадков.
• Вторая труба для притока свежего воздуха располагается на высоте 30-40 сантиметров от уровня пола, а ее вход располагаем на улице в метре над землей и прикрываем решеткой. Конвекция будет происходить за счет разницы температур уличного и подвального воздуха. Эффективнее всего такая система будет работать при разнесении приточных каналов по разным сторонам подвала.

Недостаток у всех естественных вытяжных вентиляционных систем один – это зависимость от погодных условий и преобладающих ветров. Не будет она работать, если температура в подвале и на улице сравняется.

Принудительная

Применяется, если естественная приточная вентиляция не может справиться или нет физической возможности ее использовать. Обычно используется в следующих случаях:

• Площадь подвального помещения от 40 м2 или имеет несколько изолированных друг от друга помещений;
• Высокая влажность помещения, когда конденсат в вытяжном канале замерзает зимой и ухудшает проходимость воздушных масс;
• Архитектура дома не предусматривает высоких вентиляционных труб;
• В подвале оборудуется сауна, кафе, тренажерный зал, мастерская или другой источник неприятных запахов.

Устройство принудительной приточно-вытяжной вентиляции имеет систему каналов и вентиляторов, перегоняющих воздух.

Главное условие – это заставить воздух постоянно циркулировать, что обеспечивается синхронной работой вытяжных и приточных вентиляторов. Их количество рассчитывается в зависимости от объема погреба или подвала и пропускной способности воздуховодов.

Приточно вытяжная вентиляция с рекуперацией тепла

Для цокольного этажа, в котором планируется постоянное проживание недостаточно установить просто систему принудительного проветривания. Помещение в обязательном порядке утепляется и проводится его гидроизоляция. Также решается вопрос с отоплением и подогревом.

Все чаще в такие схемы встраивается приточно-вытяжная с рекуперацией тепла.

В вытяжную трубу поступает уже хорошо прогретый воздух, а чтобы не выбрасывать в атмосферу уже готовые калории воздух пропускают через специальный керамический рекуператор. Нагреваясь, он отдает тепло свежему воздуху. Воздушные потоки при этом не пересекаются. КПД такого устройства составляет 50-90% в зависимости от конструкции теплообменника. Все рекуператоры тепла очень надежны, не требуют дополнительного обслуживания и могут служить десятилетиями.

Оборудуется влагоуловителями, фильтрами от пыли, датчиками, контролирующими влажность и температуру воздуха. Для жилого помещения эти показатели лежат в пределах 50-65% относительной влажности и 18-220С . Такие системы чаще всего встречаются в «умных домах», а их монтаж сложен и должен проводиться только профессионалами.

Как правильно сделать вентиляцию в подвальном помещении

Рассмотрим несколько вариантов, как сделать вентиляцию в подвальном хранилище своими руками. Приведенные ниже способы – монтаж системы естественного проветривания, которая с легкостью станет принудительной или комбинированной после дополнительной установки вытяжных/приточных вентиляторов.

Гараж + подвал
Очень часто вентиляционные каналы из хранилища проходят сквозь гаражное помещение и выводятся за его пределы. Здесь есть два варианта размещения воздуховодов.

Вариант 1. Прямая подача воздуха снаружи гаража своими руками схема.

Определить, где будут располагаться вентиляционные каналы. Наиболее эффективный вариант – противоположные углы, чтобы поступающий воздух по возможности максимально охватил весь объем пространства. В наружной стене постройки строго вертикально над приточным подвальным проемом размечается отверстие выхода трубы для поступающего воздуха.
Вычислить необходимый диаметр трубы из расчета 1,5 см диаметра на 1 м² помещения.
Сделать проемы внутри стен для вытяжного/приточного воздуховодов соответствующего размера

Важно, чтобы приточный проем располагался на высоте не более 20 см от пола, вытяжной – не ниже 10 см от перекрытия, а лучше внутри потолка. Так вырастет разница в температуре, а значит увеличится тяга.
Установить воздуховоды (пластиковые, асбест-цементные, из нержавейки или др.)

Вытяжная труба выводится через гараж как можно выше (для усиления воздухообмена). Минимально – 50 см над гаражной кровлей.
Приточный канал небольшой, через гаражное помещение выводится к наружной стене строения. Расстояние от приточного проема до окончания вытяжки – от 250-300 см.
Главное, чтобы диаметр труб сохранял свою величину по всей длине. Использовать как можно меньше сгибов.
После монтажа воздуховодов, необходимо устранить зазоры возле труб с помощью монтажной пены, цементного раствора.
Снаружи приточный выход закрывается решеткой, защищающей его от мелких животных, мусора.
Вытяжка оснащается металлическим колпаком для защиты от атмосферных осадков. Можно установить дефлектор, чтобы усилить тягу воздуховода.

Для регуляции воздушного потока можно установить заслонки. Особенно актуально зимой, при сильных морозах. Когда нужно сохранить температуру внутри подвала, приточный канал перекрывается такой заслонкой.

Это общая схема монтажа естественной вентиляционной системы для подвального пространства. Чтобы организовать принудительное (механическое) или смешанное проветривание, достаточно установить внутри воздуховодов вентиляторы, которые усилят циркуляцию воздушных потоков.

Вариант 2. Косвенный приток воздуха из гаражной вентиляционной системы.

Схема установки идентична первому варианту с той лишь разницей, что приточный канал выходит внутрь гаражного строения. Свежий воздух забирается не с улицы, а из самого помещения, куда он попадает через общегаражную вентиляцию. Приточный воздуховод располагается рядом с вентиляционными решетками внутри ворот, либо приточным отверстием внутри гаражной стены.

Недостаток данного варианта – вместе со свежим воздухом внутрь подвального пространства попадают токсические химикаты, пары топлива. При эффективной циркуляции воздуха они выводятся наружу. Если же проветривание налажено слабо, могут оседать внутри хранилища.

Подвал + смотровая яма

Устройство системы воздухообмена, когда рядом с подвалом находится смотровая яма:

1. Для подвального помещения монтируется вытяжной канал, выводится над гаражной крышей (см. вариант 1).
2. Для гаража также устанавливается вытяжная труба.
3. Внутри гаражных ворот/наружной стены проделываются вентиляционные проемы, устанавливаются решетки для поступления воздушного потока.
4. Внутри ямы, рядом с вентиляционным проемом ворот устанавливается приточная труба, по которой свежий воздух будет поступать внутрь смотрового отсека.
5. В противоположном углу ямы сквозь стену монтируется еще один приточный воздуховод, но уже для подвала.

Воздухообмен происходит следующим образом. Через вентиляционные решетки гаражных ворот/наружной стены воздушный поток попадает внутрь строения, а также в приточную трубу смотровой ямы. Далее, двигаясь вперед через промежуточный воздуховод, оказывается внутри подвального хранилища. После, отработанный, воздух отводится вытяжным каналом. Параллельно выводится застоявшийся воздух из гаражного помещения.

Данный способ организации вентилирования хорош тем, что происходит проветривание сразу всех помещений здания.

Технология обустройства вентиляции с двумя трубами

Достойным вариантом обустройства необходимого микроклимата – это вентиляция погреба с двумя трубами, так называемая приточно-вытяжная. Для подготовки её обустройства в подвале, ещё на уровне выполнения строительных работ, необходимо установить две трубы. Одна из них служит для притока чистого воздуха, другая для вытяжки.

Теперь ознакомимся с основными требованиями, которые учитываются при установке труб:

• Вытяжка должна полноценно удалять из подвала застоявшийся воздух. Обустраивать её необходимо в одном из углов помещения, причём нижнее основание надо располагать под самым потолком погреба. Труба должна проходить строго вертикально через все помещения дома и внешний её конец должен быть выше на 0,5 м над уровнем конька кровли. Необходимо также побеспокоиться о том, как предотвратить появление конденсата в тёплое время, или инея в зимний период. Для этого специалисты рекомендуют воздуховод сделать в виде сэндвич панели. Надо вложить две трубы разного диаметрального сечения и проложить между ними утеплитель. Разница в диаметрах труб должно составлять около 5 см.
• Функциональное назначение приточной трубы – обеспечение притока свежего воздуха. Устанавливается в диагональном отношении к вытяжной трубе. Внутренний конец трубы располагается над уровнем пола около 0,6 м. Этот воздуховод может не проходить через всё строение, а быть выведен на расстояние 0,8 м над уровнем цоколя.
  Для того чтобы в погреб не попадали посторонние предметы или насекомые, наружные концы труб лучше защитить москитной сеткой.
• Следующий этап обустройства вентиляционной системы – это закрепление труб. Прикрепить их можно к стене здания посредством хомутов, подобранных в соответствии с диаметральным сечением.
• Следует также учитывать моменты, когда при резком перепаде температур может увеличиваться движение воздушного потока по воздуховодам. Это приводит к возникновению сквозняков. Для того, чтобы исключить это явление, не лишним будет установить специальные задвижки. С их помощью впоследствии можно регулировать циркуляцию воздуха.

Способы вентилирования подвалов

Существует 2 разновидности вентиляционных систем, применяемых в подвалах жилых домов, гаражей и прочих сараев:

1. С естественным побуждением. В вертикальном канале, выходящем на улицу, возникает тяга за счет перепада высот и температур снаружи и внутри погреба.
2. С принудительным побуждением. Движение воздушных масс обеспечивает один или несколько вентиляторов.

Для подавляющего большинства подземных хранилищ вполне достаточно естественного воздухообмена, даже если оно имеет большую площадь. В зимний период воздух помещения теплее и легче, чем на улице, что побуждает его подниматься по вентиляционному каналу, ведущему наружу. Единственное условие: приток должен компенсироваться вытяжкой, чтобы холодная и более тяжелая воздушная масса вытесняла нагретую, иначе циркуляции не возникнет.

Летом, когда в подвале прохладно, а на улице жарко, естественная тяга значительно ослабевает. И хотя большая часть хранилищ в этот период пустует, их нужно готовить к зиме — проветривать и просушивать. Как это сделать, мы расскажем далее.

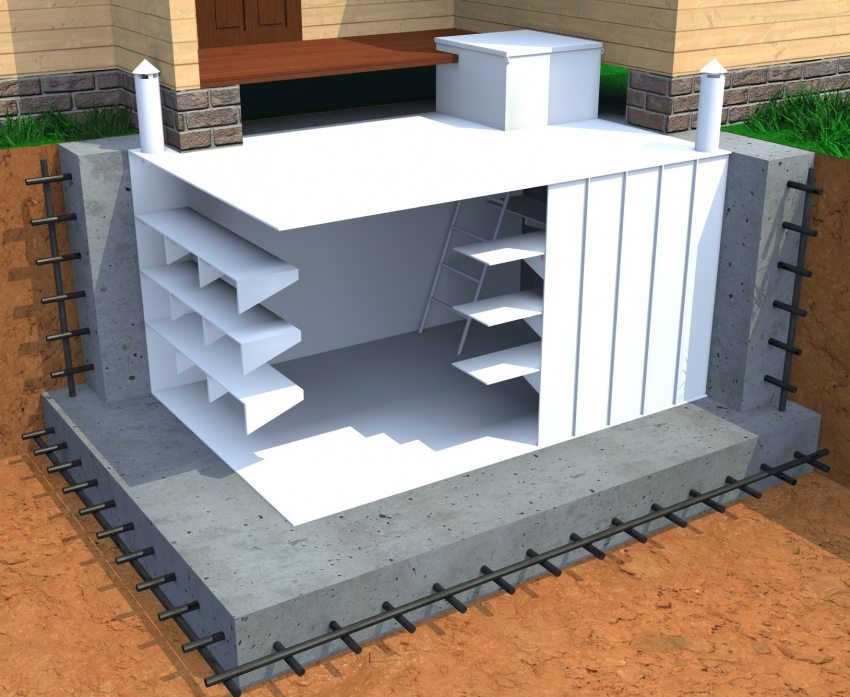

Вентиляционные каналы лучше закладывать на этапе строительства

Принудительная вентиляция – дорогостоящее удовольствие и без крайней нужды не применяется. Такая необходимость появляется в следующих ситуациях:

• при длительном хранении фруктов и продовольствия, требующих определенных климатических условий;
• когда подвал используется для других целей, например, в качестве тренажерного зала либо котельной;
• если хранилище состоит из нескольких помещений, где нужно создать разный микроклимат;
• летом, когда нужна просушка, искусственный воздухообмен организуется временно.

Приточная установка в овощехранилище

Требования к обустройству подвала

Приведем ряд рекомендаций по созданию в погребе необходимых условий:

важно не допускать проникновения в подвал солнечного света. Здесь должны отсутствовать окна, однако разрешено кратковременное включение искусственного освещения;
еще одной особенностью является создание оптимального температурного режима

Чтобы в помещении было теплее, одной из сторон он должен соприкасаться с домом;
должен быть обеспечен правильный воздухообмен в подвале – для этого оборудуется система вентиляции;
влажность также должна находиться на необходимом уровне – в пределах 90%. На этот показатель также влияет наличие вентиляции;
понадобится укладка качественной влагоизоляции, чтобы исключить возможное попадание внутрь погреба грунтовых вод.

Кроме того, вентиляция погреба зимой невозможна без установки качественной вытяжной системы. Однако чтобы такая система транспортировки воздуха работа максимально эффективно, должны быть соблюдены все правила по ее монтажу.

Вентиляция погреба: варианты устройства системы

Если строится отдельный погреб, можно выложить вентканалы из полнотелого кирпича. Снаружи короб нужно оштукатурить. Над поверхностью кровли трубу можно утеплить экструдированным пенополистиролом и закрыть от ультрафиолета оцинкованным листом или рубероидом. Примыкания к кровле закрывают оцинкованными отливами. При строительстве дома также можно выложить каналы из кирпича. Но работать такая вентиляция погреба будет только с помощью вентилятора.

Второй вариант: вентиляция погреба монтируется из труб. Вариант применим и для отдельного сооружения, и для подпола под зданием. Трубы выводятся через кровлю или через стены. Лучше выводить через стены – не придется делать отверстие в кровле. Кровельное покрытие возле труб разрушается быстрее и может послужить причиной протечек.

Как правильно сделать вентиляцию в погребе

В погребе должен быть хороший воздухообмен

Подвал в коттедже или в многоэтажном здании есть почти всегда. От жилой зоны он отличается следующими признаками:

• отсутствуют окна;
• отсутствуют специальные контуры отопления, хотя могут быть косвенные;
• низкая температура стен, что зачастую приводит к осаждению влаги;
• низкая по сравнению с жилыми комнатами температура воздуха.

Микроклимат подвала влияет на температуру и влажность следующего этажа. Поэтому обустройство хотя бы самой простой вентиляции – продух в фундаменте – является обязательным элементом строительства.

Особенности вытяжки, мощность, способ обеспечения воздухообмена напрямую зависит от способа эксплуатации подвала.

• Если цокольный этаж используется как кладовая – для хранения овощей и консервации, инструментов, – воздухообмен рассчитывают исходя из оптимального температурно-влажностного режима.
• Если в подвале обустраивают техническую зону – котельную, бойлерную, тренажерный зал, мастерскую, – вентиляцию рассчитывают по нормам СНиП для помещений, где предполагается кратковременное нахождение людей.

Универсальных правил по расчету воздухообмена нет. Вычисления выполняют, учитывая используемое оборудование и назначение подвала. Чем мощнее котельная, тем более мощную вытяжку придется установить.
