Полезные рекомендации перед началом работы
Чтобы работа воздухообменной системы была максимально эффективной и качественной, перед началом ее монтажа изучите и запомните несколько простых советов.
Если в вашей бане есть санузел или даже кухня, укомплектовывайте их только вытяжной вентиляцией – такое решение исключит вероятность распространения неприятных запахов по другим помещениям. В качестве альтернативы, можете обустроить в других помещениях приточную вентиляцию, а санузлы укомплектовать естественной вытяжкой – в данном случае воздух будет двигаться к санузлам.
Вытяжной вентилятор
При расчете производительности вентиляторов, рекомендуется уменьшить суммарную мощность приточных устройств на 5-10% суммарной производительности вытяжных агрегатов. В данном случае отработанный воздух будет полностью вытесняться поступающими воздушными массами, а запас в 5-10% компенсирует приток воздуха, поступающего через окна, щели и т.п., что позволит соблюсти баланс.
Вытяжка
В помещениях с одной лишь естественной вентиляцией рекомендуется обязательно сделать открывающиеся форточки – так будет увеличена эффективность поступления свежего воздуха и уменьшен риск возникновения грибков, плесени, гнили и т.п.
Открывающееся окно в предбаннике
Варианты и схемы размещения каналов вентиляции
В бане можно использовать разные варианты расположения вентиляционных коммуникаций, предусматривающие естественную циркуляцию воздуха и применение вентилятора.
Различные варианты устройства вентиляции отличаются расположением каналов, но обеспечивают высокую эффективность воздухообмена
Обеспечить комфортное принятие банных процедур позволит одна из предложенных схем естественного воздухообмена, предусматривающих следующие варианты размещения вентиляционных магистралей:
Входной канал выполняется над уровнем пола за печкой. Размещение вытяжной трубы производится в потолочной зоне помещения с противоположной стороны парилки. Этот вариант расположения отверстий обеспечивает нагрев поступающего в парную холодного воздуха при контакте с разогретой печью. Огибающие печь воздушные массы постепенно поднимаются в верхнюю часть парной, циркулируют вдоль потолка и плавно снижаются, выходя через вытяжную магистраль.
Приточный канал размещается на 0,3 м выше уровня пола в противоположной зоне от разогретой печи. При этом поступление и выход воздушных масс осуществляется через приоткрытое поддувало разогретой во время работы банной печи и дымовую трубу. Этот способ обеспечивает воздухообмен в помещении только во время работы печи.
- Отверстие входного канала выполняется за печью выше уровня пола на 0,2–0,3 м от его поверхности. Функцию выходного канала выполняют зазоры в досках вентилируемого пола. Поступающие в помещение холодные воздушные массы нагреваются, контактируя с нагретой печкой, и перемещаются к потолку. Находящийся в зоне пола холодный воздух при этом вытесняется через щели между досками и выходит за пределы здания.
Добиться благоприятного температурного режима и комфортной влажности позволяют схемы воздухообмена, предусматривающие установку вентилятора:
- Входной канал располагается за отопительным устройством выше уровня пола на расстоянии 0,3 м, а выходное отверстие — в противоположной зоне выше пола на 0,2 м. Вытяжной вентилятор вмонтирован в выходной канал и обеспечивает воздухообмен в помещении.
- Вытяжной вентиляционный канал и входное отверстие размещаются в пределах одной стены в её верхней и нижней части. На приточной магистрали, расположенной выше уровня пола на 0,3 м, смонтирован вентилятор необходимой производительности.
Приточное отверстие выполняется на расстоянии 0,3 м от нижней отметки за отопительным устройством и оснащается вентилятором. Вытяжка осуществляется в нижней части противоположной стены на расстоянии 0,2 м от поверхности. Поступающий свежий воздух при циркуляции нагревается разогретой печью и плавно распределяется по помещению парной. Постепенно охлаждаясь, воздушные массы опускаются к полу и покидают помещение через вытяжной канал.
Например, для определения требуемого воздухообмена в парилке площадью 10 м2, имеющей высоту 2 метра, необходимо умножить объём на коэффициент воздухообмена, равный 5 (мы уже говорили выше, что в парилке воздух должен полностью обновляться 5 раз в час). Полученное значение производительности вентилятора составляет 10 х 2х 5 = 100 м3/ч.
Вентиляция парилки
На первый взгляд, может показаться, что устройство вентиляции в парной нецелесообразно, ведь вместе с отработанным воздухом удаляется столь необходимое тепло. На деле все обстоит наоборот: вентиляция в парилке сауны еще более необходима, чем в обычном жилом помещении.
Помимо того, что кислород расходуется в процессе дыхания людей, здесь действует еще один фактор. Если в русской бане пот ввиду высокой влажности стекает по коже, в сухой сауне он испаряется, отравляя воздух. Так что при отсутствии проветривания, пребывание в сауне вместо приятного покажется тягостным.
Вентиляция в парной и душевой
Очевидно, что назначение парной и характерные для нее условия обуславливают особые требования к вентиляции:
- поступающий воздух прогревается. Следовательно, приточные отверстия надлежит размещать вблизи печи;
- вытяжка располагается не вверху, как обычно, а внизу. Находящийся под потолком горячий воздух — наиболее ценный, к тому же он еще богат кислородом: сюда поднимается нагретый печью свежий поток. А вот остывший и опустившийся книзу, вобравший в себя испарения и углекислый газ, необходимо удалить;
- гибкое регулирование. От работы вентиляции зависит температурный режим, при этом он не остается постоянным: кто-то предпочитает жаркую сауну, кто-то — попрохладнее. Сама вентсистема зависит от постоянно меняющихся погодных условий, а предварительный расчет не позволяет с абсолютной точностью предугадать эффект от работы вентиляции.
Перечисленные моменты побуждают обеспечить возможность пользователю точно регулировать и настраивать работу вентиляции в соответствии со своими предпочтениями и установившейся погодой.
Делают следующее:
- в приточных и вытяжных отверстиях устанавливают регулирующие заслонки;
- применяют вентиляторы с регулируемой скоростью вращения;
- делают несколько вытяжных отверстий на разной высоте, с тем чтобы в процессе настройки выбрать наиболее подходящее.
Наряду с традиционными схемами вентиляции парной все чаще применяются новые. К примеру, практикуют подведение свежего воздуха непосредственно к пологу. Там устанавливается чаша из мягкого материала, куда лежащий на пологе пользователь опускает лицо.
Для удобства рядом кладут набитую травами подушку. Поскольку описанный метод еще не получил широкого распространения, далее будут рассмотрены классические схемы вентиляции.
Помимо парной в сауне имеются другие помещения, и все они также нуждаются в вентилировании.
Общие принципы
Можно расслабиться в несвежей парной, где кислорода мало, а пар утомляет? Вопрос риторический. К счастью, вентиляция в бане своими руками устраивается легко и без особых затрат.
Есть несколько причин, по которым следует обратить особое внимание на вентиляцию: во-первых, влажное пространство требует сквознячка, чтобы хорошо просушивать его между рабочими периодами. Во-вторых, при процедурах хорошая вентиляция увеличивает удовольствие от пара, поскольку он насыщен кислородом, а холодный потный воздух вовремя удаляется. Во-вторых, при процедурах хорошая вентиляция увеличивает удовольствие от пара, поскольку он насыщен кислородом, а холодный потный воздух вовремя удаляется
Во-вторых, при процедурах хорошая вентиляция увеличивает удовольствие от пара, поскольку он насыщен кислородом, а холодный потный воздух вовремя удаляется.
Современные строительные элементы, материалы повысили герметичность помещений на порядок. Это ответ на вопрос, почему наши деды не заморачивались в своих баньках устройством особой вентиляции. Отверстие под потолком для просушки было и остаётся единственным её элементом. Приток свежего воздуха обеспечивали не плотность самого сруба, пола, дверей, окошек.
Прежде чем заняться вентиляцией в новой или реконструируемой бане, надо учесть такие факторы.
Пространственная ориентация
Преобладающие ветры существенно влияют на удаление отработанного воздуха. Приток всегда должен быть организован со стороны давления воздушных масс, выходное отверстие – с противоположной.
Логика проста: строение создаёт препятствие ветру, за ним образуется зона разряжения, которая усиливает естественную вентиляцию, помогает отработанному воздуху быстрее покинуть парную. Конечно, свободному выходу не должен мешать скат кровли, другие препятствия.
Способность нагреваться
Система вентиляции не будет работать, если баня плохо прогревается.
Причины:
- Мощность печи не соответствует размерам помещения.
- Вентиляция производит повышенный воздухообмен.
- Слишком высокие потолки.
- Плохая теплоизоляция, особенно пола.
- Непригодные материалы внутренней отделки.
Неполная просушка пространства и материалов под полком также потребует дополнительного тепла для прогрева. Двери, окна должны быть теплосберегающими. Керамическая плитка на полу и стенах всегда будет холодной на ощупь, конденсировать пар.
Нормативная база
Не стоит придумывать, как правильно сделать вентиляцию в бане: всё давно придумано. В 6 разделе «Методические рекомендации по проектированию бань от 30.12.1993» говорится (с отсылкой к соответствующим СНиПам) о вентиляции.
Приводятся данные о кратности воздухообмена. Это отправная точка для правильного расчёта диаметров воздуховодов. Также стоит привести исходные данные для теплового расчёта, при которых вентиляция работает корректно.
Выбор материалов и комплектующих
Любая баня должна быть сделана из экологически чистых материалов, а также оснащена только соответствующими технике безопасности отопительными приборами.
Для традиционного сруба нельзя использовать полимерные утеплители, стекловату и пластиковые элементы.
В бане вентиляция должна быть сделана из таких материалов:
- оцинкованную сталь или деревянные короба используют для воздуховодов;
- окрашенный металл или дерево применяется для решеток, задвижек и диффузоров;
- паклю, мох или джут лучше использовать для заделывания щелей в стенах в местах выхода труб;
- вентиляторы должны изготавливаться из специальной пластмассы и иметь высокую степень защиты от проникновения влаги.
Лучше всего металлические детали для парилки не использовать, так как при высоких температурах они нагреваются и могут стать причиной ожога у посетителей.
Комплектующие для монтажа вентиляции в парилке:
- вентиляционные клапаны;
- засовы;
- решетки;
- антимоскитные сетки для защиты вентиляционных отверстий от мусора и насекомых;
- вентиляционные коробки;
- трубы для подачи и вывода воздуха;
- вентилятор;
- специальный скотч и герметики, хомуты, тюбик с монтажной пеной;
- крепления и другие монтажные материалы для окошек и заслонок.
Клапаны для вентиляции бывают разного размера, изготавливаются из различных материалов, выполняются в разных цветах. Решетки для бани обычно делают из дерева, а сетки – из металла.
Вентиляционный короб из дерева или цинка монтируют в стену или крепят к ней. Запрещено применение пластиковых коробов, так как они при повышении температуры в сауне могут начать плавиться.
Система вентиляции в банях в парилках
Вентиляция в бане нужна, чтобы на стенах не появлялась плесень
Вытяжка в парной в бане выполняет 2 основные функции: обеспечивает поступление свежего воздуха и просушку комнат по окончании банных процедур. При этом вентиляция считается эффективной, если выполняет 3 условия:
- не нарушает установленную температуру за счет избыточного поступления холодного воздуха;
- не расслаивает воздух на холодные и теплые потоки;
- не удаляет свежий воздух, тем самым приводя к появлению плесени и грибков.
Мощность вентиляции определяет тип парной. В финской сауне с низкой влажностью риск появления грибков минимален.
Конструкция вентиляции в бане из бруса или бревна строится на следующих принципах.
- Отверстия для притока свежего воздуха размещают в самом низу помещения. Если есть возможность, приточку устанавливают рядом с печкой, чтобы входящий воздух прогревался как можно быстрее.
- Вытяжные отверстия делают под потолком на противоположной стене, чтобы получить естественную тягу. Нередко несколько вытяжных отверстий размещают на разном уровне. Таким образом можно контролировать направление и силу воздушных потоков, закрывая и открывая заглушки.
- Тяга определяется положением вытяжного отверстия. Чем больше разница в высоте между приточкой и вытяжкой, тем лучше тяга. Минимальная разница – 1 м.
В моечной тоже следует установить вытяжные отверстия, помимо окон
Здесь важно быстро удалить избыток влаги
Алгоритм монтажа принудительной вентиляции бани
Шаг 1. Выберите один из существующих методов принудительной вентиляции, составьте схему расположения отверстия для подачи/удаления воздуха в парной. Для примера даем вам несколько популярных схем размещения воздушных отверстий. Сдайте разметку на стенах, еще раз внимательно оцените правильность выбранного решения. Закупите оборудование, подготовьте инструменты для монтажа.
Схемы вентиляции бани
Шаг 2. Сделайте отверстия под вентиляционные каналы. Имейте в виду, что в готовом срубе проделать сквозные отверстия не так-то просто. Толщина брусьев может достигать 150 мм, прибавьте к этому размеру толщину внутренней внешней обшивки. Общая длина канала в стене может составлять 30 сантиметров и более, работать долотом в длинном и узком канале трудно. Очень хорошо, если об установке вентиляции вы задумались еще на стадии строительства бани, но такое случается редко.
Пример отверстия для вентиляции в кирпичной стене
Как делать вентиляционные каналы
Есть несколько способов проделывания каналов, все зависит от того, какой опыт работы вы имеете и какое по геометрии отверстие должно получиться в итоге. Квадратные отверстия сделать труднее. Вначале придется высверливать отверстия небольшого диаметра по всей площади воздуховода, а потом зубилом скалывать дерево. Такие работы могут занять полдня или более только для одного канала. Если стена бани толстая, то проделывать дыру лучше по очереди с двух сторон бани.
Как сделать отверстие в стене
Для сверления круглых отверстий можно пользоваться фрезой по дереву (металлической коронкой). Работать с ней проще, единственный недостаток – ограничение по диаметру. В продаже редко можно встретить коронку диаметром более 120 мм. Работать коронкой следует не спеша, после высверливания контура нужно убирать деревянные перемычки долотом. Для того чтобы уменьшить нагрузку на электрический инструмент боковые плоскости коронки следует смазывать машинным маслом.
Коронки по дереву
Шаг 3. Если вы используете осевой вентилятор, то он просто вставляется в канал. Имейте в виду, что размеры канала должны быть больше, чем размеры вентилятора. Принимайте комплекс мер по предупреждению попадания влаги на венцы сруба. Для этого используйте различные виды гидробарьеров, все «неудобные» и труднодоступные щели можно герметизировать монтажной пеной. Лишнюю пену после остывания следует обрезать острым ножом, она не должна уменьшать условный диаметр канала.
Если по техническим или иным соображениям для принудительной вентиляции бани нужно применять радиальный вентилятор, то для его подключения необходимо подготовить специальное место. Защитите монтажную площадку от атмосферных осадков, подведите к ней трубопроводы соответствующих диаметров и профиля.
Шаг 4. Подключите установленное оборудование к электрической сети. Схема подключения зависит от типа оборудования и технических характеристик электрического двигателя.
Пример подсоединения вентилятора
Схема подключения вытяжки
Вентилятор вставляется в отверстие и прикручивается саморезами
Фото – крепление вентилятора
Решетка крепится на клипсы
Шаг 5. Установите выключатель вентилятора. Он должен быть в легкодоступном месте. Во время производства электромонтажных работ соблюдайте правила техники безопасности.
Для увеличения комфортности пользования парной можно вентилятор подключить к блоку контроля температуры. Электроника в автоматическом режиме будет включать/выключать принудительную вентиляцию в зависимости от заданных значений температуры. Второй вариант автоматизации системы вентиляции используется для проветривания парной после бани. Вентилятор в этом случае работает от таймера времени.
Схемы

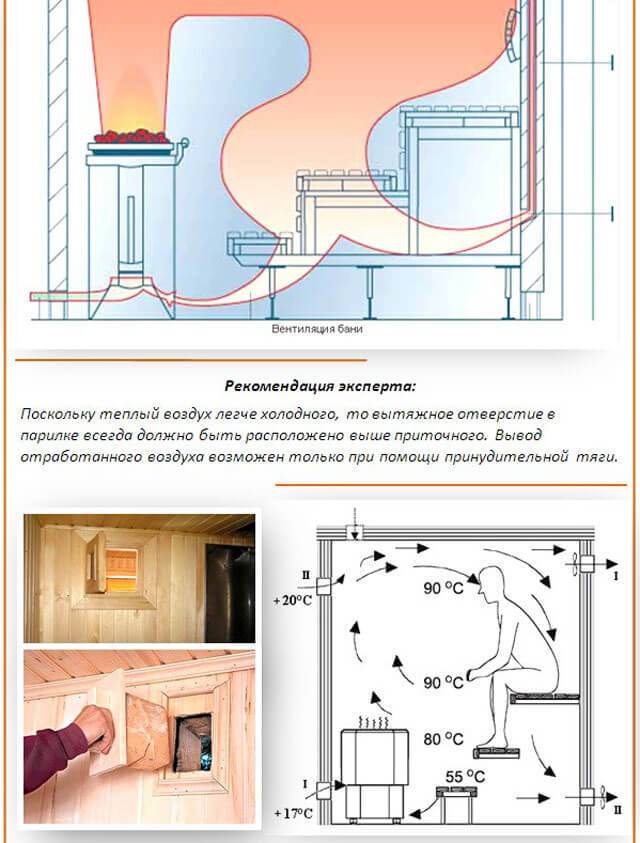

Каковы бы ни были схемы вентиляции в банях, существует одно общее правило – приточное отверстие должно располагаться на высоте 20-30 см. от уровня пола, а вытяжное на таком же расстоянии, но от потолка.
Приточно-вытяжную систему, которая обязательно должна отвечать нескольким вообще не сложным правилам и условиям:
Отверстия для отвода отработанного воздуха делают на противоположной стене от той, где размещены приточные. Причем, чем выше их расположить, тем более сильную тягу можно обеспечить
Но для бани это не всегда является лучшим выходом, поэтому важно правильно рассчитать силу тяги
Естественная
Этот вариант оптимален для большинства бань, поскольку он дешевый и при этом довольно эффективный.
Самый простой способ получения воздуха для дыхания в парной – расположение небольшого окошка рядом с полком и двери в предбанник. Окно и дверь открывают между заходами во время отдыха. По возвращении в парную закрывают и снова парятся.
Для просушки парной делают маленький продух. Одни монтируют его в дальнем углу под потолком, другие под полком. Места размещения этих отверстий необходимо определять, исходя из размера помещения, расположения каменки и полок, а также материала из которого построена баня.
Вентиляционные отверстия должны находится на одном уровне от пола. Так входящие потоки воздуха нагреваются от печи и поднимаются вверх, остывшие опускаются вниз и попадают в вытяжные отдушины. Для сохранения тепла в парилке отверстия можно закрыть заслонками.
Размеры отдушин должны примерно 300-400 кв/мм. При слишком быстром воздухообмене, который вызовет понижение температуры в парилке, поэтому степень открывания заслонок нужно регулировать.
Принудительная
В такой схеме перемещение воздушных потоков осуществляется с помощью вентиляторов, установленных в вентиляционных отверстиях. Монтаж вентиляторов позволяет быстро обновить воздух. Этот вариант хорошо подходит, когда в бане установлен парогенератор.
У принудительной схемы вытяжки есть ряд преимуществ перед естественной:
Мнение эксперта
Ловкачев Борис Петрович
Банных дел мастер знающий всё о парении
Для поступления в парную больших объемов свежего воздуха необходимо, чтобы вентиляционные отверстия располагались диаметрально друг к другу. При установке вентиляторов не стоит размещать входные и вытяжные отдушины на одном уровне, чтобы исключить замыкание воздушных потоков, которое вызовет внизу концентрацию остывшего воздуха, а вверху будет слишком жарко.
Если печь установлена не в парилке, используется другая схема вентиляции:
- Возле отопительного устройства на высоте 300 мм от уровня пола делается приточное отверстие.
- На противоположной от него стене устраивается вытяжной проем на расстоянии 300 мм от потолка.
- Иногда приточное отверстие делают внизу стены за печью, чтобы поступающий с улицы воздух нагревался от каменки и остывание помещения происходило умеренно.
- На стене, противоположной от обогревательного устройства, делают 2 отверстия, которые сформируют единый вытяжной короб. Первый проем располагается на высоте 1 м от уровня пола, а другой – под потолком.
При такой схеме вентиляции парная прогревается быстрее и соответственно экономится топливо.
Вентиляция по Басту
Система получила широкую популярность, благодаря легкости монтажа и эффективному распределению тепла.
Принцип Басту – это перевернутый стакан:
- Приточный и отводной воздуховод находятся на одной высоте – чуть выше уровня пола.
- Нижняя труба, по которой воздух поступает в парилку, берет начало с улицы, выходное отверстие расположено позади печки – это и есть тяга.
- Выход разогретого воздуха находится по диагонали от печи, располагается ниже лавки. Теплый воздух от печи поднимается вверх, создает под потолком повышенное давление, а в противоположном углу остывает и, опускаясь, попадает в вентиляцию.
Минусом системы вентиляции по Басту выступает зависимость эффективной работы от силы ветра на улице, когда задуваемый в вытяжную трубу воздух мешает естественному оттоку, и хуже всего, что может повернуть его вспять. Тогда парная наполнится запахом сгоревшего топлива, что не позволит получить должного результата от процедур.
Вентиляционные клапаны
Это еще одна схема вентиляции. Приток происходит сквозь отдушины, находящиеся в нижней части помещения, рядом с полом, а удаление – сквозь устроенное вверху отверстие с установленными в них вентиляционными клапанами.
Снаружи отверстия соединены общим вентканалом, поднимающимся на определенную высоту. Высота нижнего вытяжного клапана – около 50-60 см от пола, а верхнего – 30-40 от потолка.
Устройство вентиляции в бане
Часто для обеспечения вентиляции можно ограничиться аэрацией. Нужно сделать отверстия с заслонками, желательно выбирать рекомендованные места, чтобы циркуляция воздуха была мягкой и постоянно поддерживалась. При необходимости можно воспользоваться системами принудительного воздухообмена.
Над печью
Отверстие для поступающего с улицы воздуха оборудуется выше каменки. В противоположной стене производится выходное, оно должно быть ниже входного. Теплый поток поднимется струей холодного воздуха и выйдет сквозь отверстие. Благодаря постоянному выходу теплого воздуха, холодный не сможет заходить через выходное отверстие.
За печью
Отверстие для входа воздуха можно расположить в нижней части стены за печью. Печь будет обогревать заходящий, холодный воздух, поэтому сквозняков или резких смен температур не произойдет. Выходные каналы можно соорудить в полу. Они могут проходить через подпол, переходя в вентиляционную трубу, выводящую воздух на улицу. Созданный по данной схеме отток воздуха позволяет сэкономить тепло, помогает уменьшить затраты на отопление, дарит комфорт находящимся в бане. Главное преимущество — дополнительный прогрев подпола. Он хорошо просушивается, поэтому в нем не разводится плесень и различные грибки.
Под печью
Отверстие делается рядом с печкой как можно ниже. Когда холодный воздух проходит мимо печки, он нагревается, поэтому поднимается вверх. Выходные отверстия делаются в углу, расположенном напротив печи. Для создания первого нужно отмерить 1 метр от пола, а второе сооружается под потолком. Они объединяются коробом вентиляции, который можно вывести на крышу, например, через чердачное помещение.
Вытяжка под полом
Отверстие для приточной тяги нужно оборудовать с задней стороны печи. От уровня каменки оно должно возвышаться на 1,5 м. Вытяжка устанавливается под полом, примерно на расстоянии 30 см. В вытяжное отверстие монтируется вентилятор. Весь поступающий воздух будет прогреваться абсолютно равномерно. Сначала воздушные массы нагреваются от печи, поднимаются вверх. После охлаждения устремляются вниз, выходят на улицу. Чтобы сохранить тепло на более долгое время, нужно сделать вытяжное отверстие максимально низко.
Материалы для утепления бани изнутри. Об этом вы прочитаете в следующей нашей статье.
А в этой статье говорится про утепление парилки бани.
Другие популярные варианты
- Если нет другой возможности, можно сделать входное отверстие для воздуха в любом месте стены возле печки, а выходное также в свободном расположении, но в противоположной стене. Чтобы ускорить циркуляцию воздуха, можно вмонтировать вентилятор для выходного отверстия.
- Расположение входного и выходного отверстий на одной, противоположной от печи стене. Воздух будет входить через сооруженное на высоте 30 см от пола, а выходить через установленное на 30 см от потолка. Данная схема отлично подходит для бань только с одной внешней стеной.
- Приточное отверстие помещается на расстоянии 30 см от пола за печкой, а выходное также на высоте 30 см, но на противоположной стороне.
- Вариант для бань с беспрерывным циклом. Поддувало каменки используется как вытяжка, поэтому есть необходимость в оборудовании лишь одного отверстия для притока воздуха. Его нужно расположить напротив жаровни на высоте ее уровня.
Одним из главных элементов вентиляции для бани является дымоход. Теплый воздух лучше выходит через трубу, чем через отверстия для вентиляции. Чтобы освежить воздух как можно быстрее, нужно открыть дымоход вместе с оборудованными отверстиями.
Нельзя допускать, чтобы температура в бане опустилась ниже, чем уличная. В этом случае есть риск задымления помещения, в котором находится печка, обычно это парная. Охлажденный воздух образует пробку, его можно выпустить, открыв все заслонки на вентиляционных проемах, подключив и дымоход. Иногда приходится воспользоваться специальным проемом для утилизации золы.
