Как правильно сделать вентиляцию в сауне коттеджа своими руками

Вентиляция комнаты отдыха

Предбанник, тамбур и другие помещения, используемые в качестве раздевалки или комнаты отдыха, как правило располагаются далеко от зоны с повышенной влажностью и температурой и в принудительном вентилировании не нуждаются. Для обеспечения естественного воздухообмена достаточно заложения обычных отверстий для притока свежего и отвода отработанного воздуха. Их число и сечение рассчитываются исходя из объема помещения и стандартной потребности в трехкратном обмене воздуха (от 30 м3/час для помещений с площадью более 20 м2 и от 3 м2/час на 1 м2 для небольших зон отдыха). Помимо изначально заложенных отверстий естественное проветривание зоны отдыха обеспечивают окна с фрамугами и двери.

Исключение делается для предбанников, вплотную примыкающих к парилкам и комнат отдыха с плитами для готовки еды. В этих случаях системы вентилирования делается комбинированной или принудительной, с выводом влажного воздуха через общий воздуховод в душевой или санузле или непосредственно наружу. Участки с повышенной влажностными нагрузками (а именно – смежные стены с парилкой) при этом по возможности утепляются.

Вне зависимости от выбранного типа системы отверстия рекомендуют закрывать изнутри регулируемыми заслонками, с наружной стороны – решетками от насекомых. При отсутствии воздуховодов вытяжные отверстия не рекомендуют размещать в стенах, соседствующих с туалетами или выгребными ямами на улице.

По аналогии с остальными элементами системы вентиляции в бане отверстия или каналы в зоне отдыха стоит закладывать на этап проектирования здания или пристройки.

Некоторые монтажные особенности

После выбора схемы вентиляции, самое время переходить к ее монтажу. Для этого понадобятся следующие устройства и материалы:

• Вентилятор. Для бани подходят термостойкие, влагоустойчивые вентиляторы с возможностью регулирования частоты оборотов. По способу установки они бывают канальными или радиальными. Канальные ставят непосредственно в воздуховоде, а радиальные – на его выходе.
• Вентиляционный короб. Может быть твердым – из пластика или оцинкованной стали. Или же гибким, выполненным в виде гофрированной трубы на металлическом каркасе.
• Вентиляционные решетки. Материал изготовления — по вашему предпочтению.

Вентиляционную систему монтируют по следующему плану:

1. Согласно выбранной схеме, в стенах выполняют отверстия (сверху и снизу). Желательно, чтобы они были запланированы на этапе постройки бани.
2. В отверстия устанавливают вентиляционные короба.
3. Монтируют (в короб или снаружи отверстия) вентилятор – вытяжной или приточный.
4. Подключают вентилятор к сети электроэнергии. Схема подключения будет зависеть от желаемого способа включения вентилятора. Включаться вентилятор может следующими способами: одновременно с освещением, при нажатии на отдельный выключатель, через датчик движения. Выключение может осуществляться тоже по-разному. К примеру, либо при отключении света, либо через запланированное время (при использовании таймера).
5. На вентиляционные отверстия ставят вентиляционные решетки.

Вот пример монтажа вентилятора:

Грамотный монтаж принудительной вентиляции поможет вам организовать активный воздухообмен в помещениях бани. Как следствие, вы избавитесь от неприятных запахов в моечных и санузлах, обеспечите «легкое дыхание» в парилке, защитите себя от поражения угарным газом.

Схема басту

Принцип работы

Принцип работы схемы басту

Большое распространение получила басту. Прижилась система благодаря легкости монтажа и эффективному распределению тепла. Только вот монтировать ее лучше изначально, на стадии строительства. Приведенная выше схема и устройство циркуляции воздушных потоков кардинально отличается от описанных мною в этой статье раньше.

Принцип басту – это перевернутый стакан. Как видно, и приточный воздуховод, и отводной находятся практически на одной высоте – чуть выше уровня пола.

Нижняя труба, по которой воздух поступает в парилку, берет начало с улицы, выходное отверстие расположено позади печки – собственно это и есть тяга. Выход разогретого воздуха находится строго по диагонали от печи, располагается ниже лавки. Теплый воздух от печи поднимается вверх, создает под потолком повышенное давление, а в противоположном углу немного остывает и, опускаясь, попадает в вентиляцию.

Главным отличием служит примерно одинаковая температура воздуха по высоте помещения, тогда как в русской бане верхняя лавка горячее, а нижняя комфортнее.

Минусом здесь выступает зависимость эффективной работы от силы ветра на улице, когда задуваемый в вытяжную трубу воздух мешает естественному оттоку, более того, может повернуть его вспять. Тогда парная наполнится запахом сгоревшего топлива, что не позволит получить должного результата от процедур.

Схема басту

Принцип работы

Принцип работы схемы басту

Большое распространение получила басту. Прижилась система благодаря легкости монтажа и эффективному распределению тепла. Только вот монтировать ее лучше изначально, на стадии строительства. Приведенная выше схема и устройство циркуляции воздушных потоков кардинально отличается от описанных мною в этой статье раньше.

Нижняя труба, по которой воздух поступает в парилку, берет начало с улицы, выходное отверстие расположено позади печки – собственно это и есть тяга. Выход разогретого воздуха находится строго по диагонали от печи, располагается ниже лавки. Теплый воздух от печи поднимается вверх, создает под потолком повышенное давление, а в противоположном углу немного остывает и, опускаясь, попадает в вентиляцию.

Главным отличием служит примерно одинаковая температура воздуха по высоте помещения, тогда как в русской бане верхняя лавка горячее, а нижняя комфортнее.

Минусом здесь выступает зависимость эффективной работы от силы ветра на улице, когда задуваемый в вытяжную трубу воздух мешает естественному оттоку, более того, может повернуть его вспять. Тогда парная наполнится запахом сгоревшего топлива, что не позволит получить должного результата от процедур.

Схемы

Каковы бы ни были схемы вентиляции в банях, существует одно общее правило – приточное отверстие должно располагаться на высоте 20-30 см. от уровня пола, а вытяжное на таком же расстоянии, но от потолка.

Приточно-вытяжную систему, которая обязательно должна отвечать нескольким вообще не сложным правилам и условиям:

Отверстия для отвода отработанного воздуха делают на противоположной стене от той, где размещены приточные. Причем, чем выше их расположить, тем более сильную тягу можно обеспечить

Но для бани это не всегда является лучшим выходом, поэтому важно правильно рассчитать силу тяги

Естественная

Этот вариант оптимален для большинства бань, поскольку он дешевый и при этом довольно эффективный.

Самый простой способ получения воздуха для дыхания в парной – расположение небольшого окошка рядом с полком и двери в предбанник. Окно и дверь открывают между заходами во время отдыха. По возвращении в парную закрывают и снова парятся.

Для просушки парной делают маленький продух. Одни монтируют его в дальнем углу под потолком, другие под полком. Места размещения этих отверстий необходимо определять, исходя из размера помещения, расположения каменки и полок, а также материала из которого построена баня.

Вентиляционные отверстия должны находится на одном уровне от пола. Так входящие потоки воздуха нагреваются от печи и поднимаются вверх, остывшие опускаются вниз и попадают в вытяжные отдушины. Для сохранения тепла в парилке отверстия можно закрыть заслонками.

Размеры отдушин должны примерно 300-400 кв/мм. При слишком быстром воздухообмене, который вызовет понижение температуры в парилке, поэтому степень открывания заслонок нужно регулировать.

Принудительная

В такой схеме перемещение воздушных потоков осуществляется с помощью вентиляторов, установленных в вентиляционных отверстиях. Монтаж вентиляторов позволяет быстро обновить воздух. Этот вариант хорошо подходит, когда в бане установлен парогенератор.

У принудительной схемы вытяжки есть ряд преимуществ перед естественной:

Мнение эксперта
Ловкачев Борис Петрович
Банных дел мастер знающий всё о парении

Для поступления в парную больших объемов свежего воздуха необходимо, чтобы вентиляционные отверстия располагались диаметрально друг к другу. При установке вентиляторов не стоит размещать входные и вытяжные отдушины на одном уровне, чтобы исключить замыкание воздушных потоков, которое вызовет внизу концентрацию остывшего воздуха, а вверху будет слишком жарко.

Если печь установлена не в парилке, используется другая схема вентиляции:

1. Возле отопительного устройства на высоте 300 мм от уровня пола делается приточное отверстие.
2. На противоположной от него стене устраивается вытяжной проем на расстоянии 300 мм от потолка.
3. Иногда приточное отверстие делают внизу стены за печью, чтобы поступающий с улицы воздух нагревался от каменки и остывание помещения происходило умеренно.
4. На стене, противоположной от обогревательного устройства, делают 2 отверстия, которые сформируют единый вытяжной короб. Первый проем располагается на высоте 1 м от уровня пола, а другой – под потолком.

При такой схеме вентиляции парная прогревается быстрее и соответственно экономится топливо.

Вентиляция по Басту

Система получила широкую популярность, благодаря легкости монтажа и эффективному распределению тепла.

Принцип Басту – это перевернутый стакан:

• Приточный и отводной воздуховод находятся на одной высоте – чуть выше уровня пола.
• Нижняя труба, по которой воздух поступает в парилку, берет начало с улицы, выходное отверстие расположено позади печки – это и есть тяга.
• Выход разогретого воздуха находится по диагонали от печи, располагается ниже лавки. Теплый воздух от печи поднимается вверх, создает под потолком повышенное давление, а в противоположном углу остывает и, опускаясь, попадает в вентиляцию.

Минусом системы вентиляции по Басту выступает зависимость эффективной работы от силы ветра на улице, когда задуваемый в вытяжную трубу воздух мешает естественному оттоку, и хуже всего, что может повернуть его вспять. Тогда парная наполнится запахом сгоревшего топлива, что не позволит получить должного результата от процедур.

Вентиляционные клапаны

Это еще одна схема вентиляции. Приток происходит сквозь отдушины, находящиеся в нижней части помещения, рядом с полом, а удаление – сквозь устроенное вверху отверстие с установленными в них вентиляционными клапанами.

Снаружи отверстия соединены общим вентканалом, поднимающимся на определенную высоту. Высота нижнего вытяжного клапана – около 50-60 см от пола, а верхнего – 30-40 от потолка.

Вентиляция душевого помещения и туалета

Схема и тип системы вентилирования в данных помещениях зависят от разных факторов, включая:

• Способ обустройства полов (в душевых с дощаными настилами приточные отверстия чаще всего скрывают под досками, в комнатах, облицованных керамикой их размещают выше и закрывают декоративными накладками, предотвращающих прямое попадание воды).
• Число унитазов и место их размещения. По нормам в санузел с одним унитазом каждый час должно поступать от 50 м3 свежего воздуха (от 80 м3 на 1человека в помещениях с бассейнами). В душевых, совмещенных с санузлом, рекомендуется размещать как минимум 2 принудительных вентилятора (один – для вывода влаги и отработанного воздуха с зоны мойки, второй – для устранения неприятных запахов возле унитаза).
• Выбранный способ проветривания парной и зоны отдыха. При размещении в этих помещениях принудительных вытяжных вентиляторов целесообразно использовать теплый и сухой отработанный воздух для обогрева душевой. Вентиляционные каналы в таких случаях надежно защищают от влаги и накопления конденсата, делают общими и выводят наружу через вертикальную трубу.

При естественном проветривании парной в санузлах и душевых закладываются отдельные вытяжные отверстия (как с встроенными принудительными вентиляторами, так и в виде обычных фрамуг) – на 10-15 см ниже потолка.

Вентиляция парилки

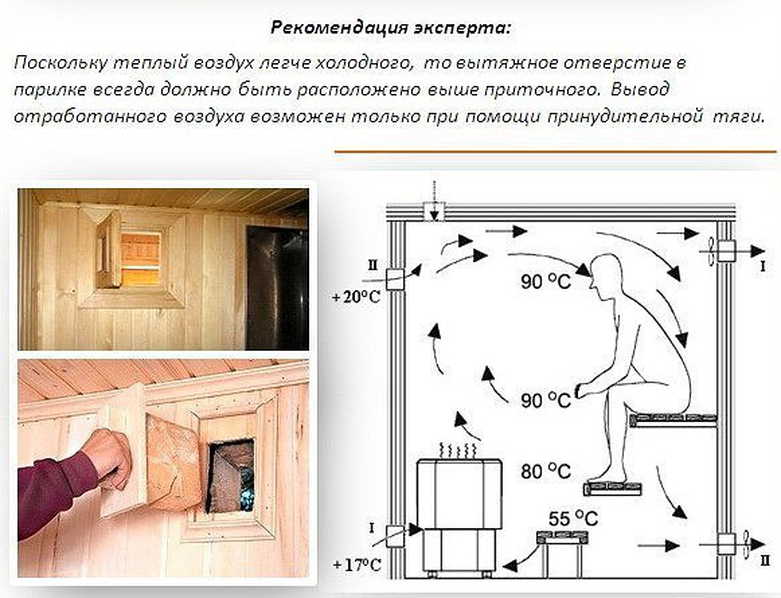

На первый взгляд, может показаться, что устройство вентиляции в парной нецелесообразно, ведь вместе с отработанным воздухом удаляется столь необходимое тепло. На деле все обстоит наоборот: вентиляция в парилке сауны еще более необходима, чем в обычном жилом помещении.

Помимо того, что кислород расходуется в процессе дыхания людей, здесь действует еще один фактор. Если в русской бане пот ввиду высокой влажности стекает по коже, в сухой сауне он испаряется, отравляя воздух. Так что при отсутствии проветривания, пребывание в сауне вместо приятного покажется тягостным.

Вентиляция в парной и душевой

Очевидно, что назначение парной и характерные для нее условия обуславливают особые требования к вентиляции:

1. поступающий воздух прогревается. Следовательно, приточные отверстия надлежит размещать вблизи печи;
2. вытяжка располагается не вверху, как обычно, а внизу. Находящийся под потолком горячий воздух — наиболее ценный, к тому же он еще богат кислородом: сюда поднимается нагретый печью свежий поток. А вот остывший и опустившийся книзу, вобравший в себя испарения и углекислый газ, необходимо удалить;
3. гибкое регулирование. От работы вентиляции зависит температурный режим, при этом он не остается постоянным: кто-то предпочитает жаркую сауну, кто-то — попрохладнее. Сама вентсистема зависит от постоянно меняющихся погодных условий, а предварительный расчет не позволяет с абсолютной точностью предугадать эффект от работы вентиляции.

Перечисленные моменты побуждают обеспечить возможность пользователю точно регулировать и настраивать работу вентиляции в соответствии со своими предпочтениями и установившейся погодой.

Делают следующее:

• в приточных и вытяжных отверстиях устанавливают регулирующие заслонки;
• применяют вентиляторы с регулируемой скоростью вращения;
• делают несколько вытяжных отверстий на разной высоте, с тем чтобы в процессе настройки выбрать наиболее подходящее.

Наряду с традиционными схемами вентиляции парной все чаще применяются новые. К примеру, практикуют подведение свежего воздуха непосредственно к пологу. Там устанавливается чаша из мягкого материала, куда лежащий на пологе пользователь опускает лицо.

Для удобства рядом кладут набитую травами подушку. Поскольку описанный метод еще не получил широкого распространения, далее будут рассмотрены классические схемы вентиляции.

Помимо парной в сауне имеются другие помещения, и все они также нуждаются в вентилировании.

Зачем нужна вентиляционная система в бане?

Любая баня формируется таким образом, чтобы представляло собой закрытое строение

В процессе топки печи важно, чтобы обеспечивалась хорошая теплоизоляция, чтобы тепло не уходило из помещения. Чаще всего во время строительства учитывается формирование герметичной конструкции. Поэтому поступление кислорода в помещения практически не происходит

Это негативно сказывается на самочувствии и состоянии людей, пользующихся строением по его прямому назначению. Поэтому непременно создается качественная и эффективная вентиляция в бане

Поэтому поступление кислорода в помещения практически не происходит. Это негативно сказывается на самочувствии и состоянии людей, пользующихся строением по его прямому назначению. Поэтому непременно создается качественная и эффективная вентиляция в бане.

Необходимость в данной системе обусловлена несколькими факторами:

• она формирует конвекционный поток во всех помещениях строения;
• устанавливается в процессе топки печи оптимальный режим;
• можно управлять паром, поскольку горячий пар поднимается, а также влажный и отработанный воздух через отверстия выходит на улицу;
• обеспечивается постоянное обновление воздуха в помещениях, поэтому дышать в строении всегда комфортно и легко.

Виды вентиляции

Выбор вентиляции в бане зависит от предпочтений владельца, размеров парной и климатических условий. Вентиляция значительно увеличивает срок службы строения, так как выветривает влагу и бактерии, которые являются побудителями грибка.

Несколько лет назад считалось, что в парной достаточно форточки, чтобы проветривать баню после каждого помещения, однако сейчас вентиляция в бане набирает популярность. На их монтаже и производстве начали специализироваться крупные компании, также возможна установка своими руками. Существует два вида: принудительная и естественная.

Естественная система вентиляции

Принцип работы основывается на резком перепаде температур и атмосферного давления между помещениями. Данный способ вентиляции очень эффективный, но имеет свой нюанс. При проектировании стоит учесть, что в парной температура намного выше и половицы могут оставаться холодными. Избежать этого можно, если при проектировании разделить потоки воздуха на несколько вытяжек.

Принудительная вентиляционная система

Позволяет регулировать температурный режим и влажность внутри парной при помощи электронной системы. Приток воздуха включается и выключается по желанию.

Основным минусом данного вида является высокая цена и вероятность забыть отключить вентилятор после парения, из-за чего возможно возгорание проводки. Как правило, принудительную вентиляцию монтируют и производят специализирующиеся компании, установить ее своими руками, не имея опыта достаточно сложно.

Комбинированная вентиляция

Основывается на работе вентиляторов, которые образуют эффект естественной вентиляции

При приобретении устройств важно обратить внимание на проводку, она должна быть герметичной и влагозащищенной

Подготовка к установке вентиляционной системы

После принятия решения о применении той или иной схемы вентиляционной системы требуется выполнить её чертёж. При помощи простого карандаша и линейки на листе бумаги обозначают места расположения всех входных и выходных каналов, а также коробов для организации потоков воздуха. При проектировании вентиляционных каналов учитывают такие требования:

• входные и вытяжные каналы должны быть одинаковыми по длине. Иначе достаточный уровень циркуляции воздуха не будет обеспечен;
• размер сечения всех каналов также должен быть одним и тем же;
• нельзя располагать входной и выходной каналы на одном уровне друг напротив друга, потому что в этом случае циркуляция воздуха будет отсутствовать.

После составления чертежа выполняют разметку внутри помещения. С помощью рулетки и маркера размечают точки расположения каналов. Отверстия в стенах и перегородках между помещениями легко выполняются специальной коронкой при помощи электрической дрели.

На чертеже нужно указать размеры помещения и точное расположение всех вентиляционных отверстий

Советы по выбору и покупке материалов

Для изготовления систем вентиляции зачастую используют обычную пластиковую водопроводную или канализационную трубу или специальную металлическую оцинкованную трубу диаметром не более 10 сантиметров. На вытяжную трубу, выходящую на крышу бани, для защиты от попадания внутрь системы осадков устанавливают зонтик из того же оцинкованного метала.

На входные каналы, которые располагаются на уровне или невысоко от земли, требуется устанавливать решётки для защиты от проникновения грызунов и других мелких животных. Не следует забывать и о таких полезных вещах, как заслонки, которые используются для ручной регулировки циркуляции воздуха. Заслонки могут монтироваться на вентиляционные короба в виде самостоятельной детали конструкции.

Вентиляционное отверстие удобно оборудовать заслонкой, благодаря которой можно самостоятельно регулировать приток воздуха

Расчёт вентиляции для бань разных размеров

При расчёте нужного сечения короба вентиляционных каналов используют известное соотношение: на каждый кубический метр объёма помещений требуется вентиляционный канал (входной и выходной) сечением равным 24 см2. Часто используют стандартные канализационные трубопроводы, изготовленные из полиэтилена и имеющие диаметр 10 см (радиус трубопровода равен 5 см). Площадь сечения такой трубы равна 3,14х52=78,5 см2. Для того чтобы расчитать, вентиляцию какого объёма помещения сможет обеспечить один короб с таким сечением, полученную величину сечения короба необходимо разделить на 24 см2. Получаем: 78,5/24=3,27 м3.

По вентиляционной трубе, выведеннй наружу, воздух из помещений будет выводиться на улицу, уступая место свежему

Допустим, что в бане парилка имеет размеры 2х2 м, а предбанник — 1х2 м. Высота потолков везде одинаковая и равна 2 м. Итого суммарный объём помещений равен 2х2х2+1х2х2=12 м3. Теперь определяем, сколько потребуется выполнить входных каналов для обеспечения полноценной вентиляции помещений при использовании канализационного трубопровода: 12/3,27=3,7. Принимаем значение равным 4. То есть необходимо выполнить четыре входных канала.

После определения мест расположения каналов делается разметка, сверление отверстий и монтаж коробов.

Размеры вентиляционных отверстий

Площадь сечения вентиляционных каналов зависит от размеров банных помещений: предбанников, парилок, душевых и комнат для отдыха. Важным моментом является не только правильное определение сечений каналов, но и обеспечение возможности их регулировки. Для этого предусматривается установка заглушек или задвижек.

Стоит обратить внимание и на тот факт, что при большом сечении каналов прогрев помещений до требуемой температуры с последующим её поддержанием будет достаточно трудной задачей. Главной причиной этого является отсутствие или затруднённость регулировки проходных сечений входных каналов

В случае если размер каналов будет ниже требуемых значений, появится проблема с перегревом помещений и с превышением концентрации вредных газов

В случае если размер каналов будет ниже требуемых значений, появится проблема с перегревом помещений и с превышением концентрации вредных газов.

Очень важно правильно рассчитать размеры вентиляционных отверстий

Необходимые инструменты

Для монтажа узлов вентиляционной системы требуется следующие инструменты:

• электрическая дрель;
• коронка по дереву/металлу диаметром 100 мм;
• строительный пистолет под тубу с герметиком.
