Необходимость установки вентиляционного клапана

Преимущества и недостатки настенного приточного клапана

Такое устройство существует в двух видах: оно может использоваться как на окно, так и на стену. Настенный клапан в некоторых моментах превосходит оконный, но при этом имеет и значительные недостатки. Разберем эти детали более подробно.

К достоинствам настенного оборудования можно отнести следующее:

• Хорошая самоизоляция. Если проветривать помещение обычным оконным способом, то спокойствие могут нарушить всевозможные посторонние звуки с улицы. Если в клапане установлен специальный шумоизолятор, то проблем совершенно не возникнет.
• Сохранение механизмов. Пластиковые окна с таким устройством почти не нуждаются в открытии. Поэтому механизмы прослужат еще долгие годы: на них не будут воздействовать механические и климатические факторы, а также их не придется смазывать;

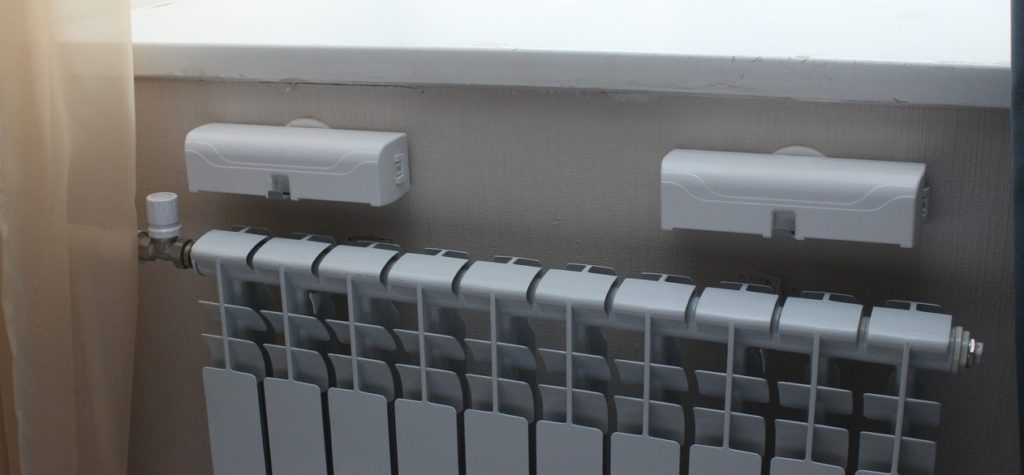

• Экономия теплопотерь. Если устанавливать клапан в зоне батарей или других отопительных систем, то теплопотери будут минимальными, поскольку при установке на окно уйдет очень много теплого воздуха.
• Бюджетный вариант. Оборудование легко приобрести и в финансовом, и в физическом плане. Не нужно долго искать какую-то специальную модель, ведь они почти все одинаковые, но только с разной комплектацией.
• Быстрая регулировка. Можно настроить температуру подачи воздуха. Зимой клапан сможет обрабатывать воздух с улицы и делать его теплым, а летом наоборот – охлаждать. Полный контроль над температурами.
• Небольшие размеры. Устройство очень компактное, поэтому будет совершенно незаметно смотреться на стене. Поэтому будет идеально смотреться с любым интерьером и не станет препятствием для установки мебели.

Несмотря на все выделенные преимущества, можно выделить и значительные недостатки. Их немного, однако именно эти отрицательные качества могут стать проблемой для установки настенного клапана.

К основным недостаткам прибора обычно относят следующее:

• Промерзание стены. При установке в холодное время года могут возникнуть проблемы. Стена очень быстро промерзнет, и микроклимат в помещении моментально изменится. Это приведет к возникновению бактерий и плесени.
• Проделывание отверстия. Целостность стены будет точно нарушена, так как в ней придется проделать пропускное отверстие. Это значит, что процедуру все равно придется согласовать с коммунальной службой.
• Падение температуры. Теплопотери во время установки зимой могут превышать допустимый показатель термометра. Поэтому нужно очень ответственно подходить и правильно выбирать время года.

Существует очень много факторов, которые могут дать негативные результаты от установки настенного приточного клапана на стену. Однако если все делать правильно и по инструкции, таких проблем точно не возникнет.

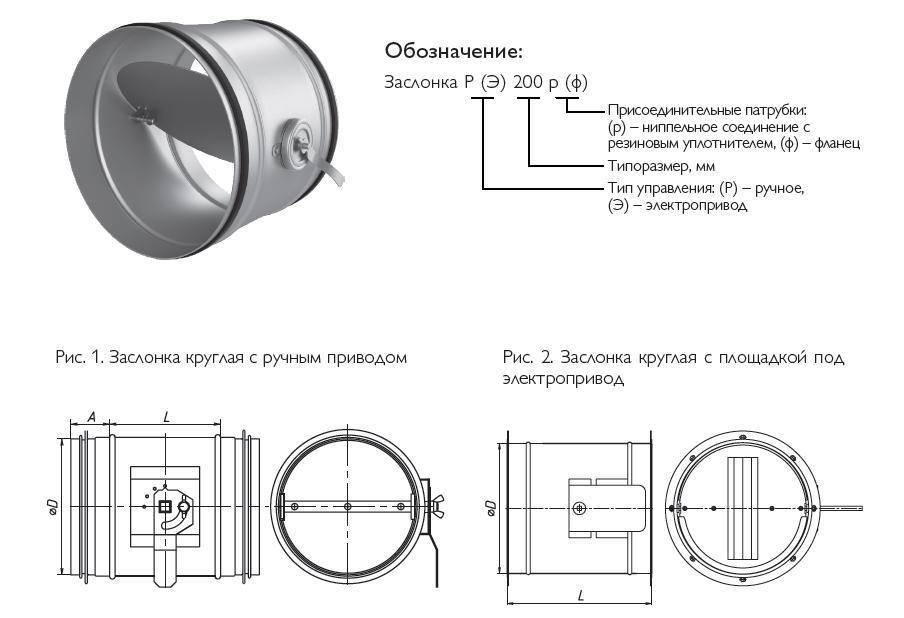

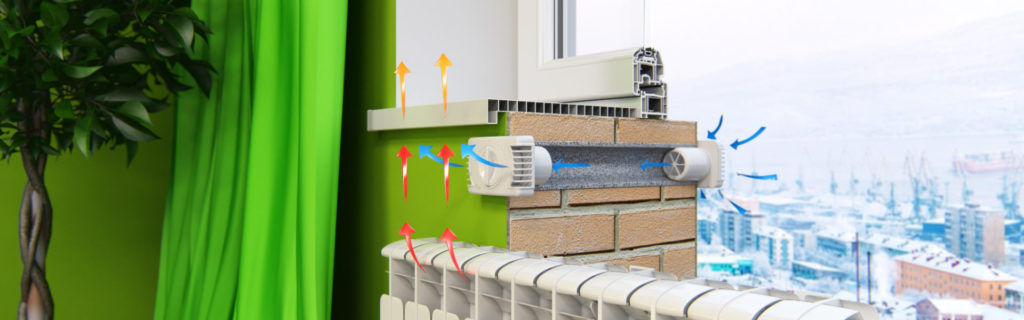

Устройство и принцип работы вентиляционного клапана

Схема работы воздушного клапана

Воздушные клапаны для вентиляции обладают довольно простой конструкцией. Они состоят из рамки, которая по форме соответствует отверстию канала. На рамке закреплена одна или несколько лопастей.

Крепление осуществляется с помощью поворотной оси, что дает возможность беспрепятственно поворачивать лопасти от состояния максимально открытого отверстия до его полного перекрывания.

Один конец оси выведен наружу, где установлена управляющая рукоять. Это дает легкий доступ и возможность в любой момент установить лопасти в желаемое положение.

В некоторых моделях реализовано электрическое или пневматическое управление устройством.

Сам клапан или встраивается в вентиляционный канал или же размещается на выходе в виде накладной решетки.

Соединения могут быть:

• фланцевые;
• бандажные;
• ниппельные.

Вращение лопастей осуществляется в пределах 90 градусов. В большем угле поворота нет смысла, так как именно при этом значении осуществляется максимальное открытие просвета трубы (лопасти расположены параллельно потоку воздуха).

В случае если конструкцией предусмотрено несколько лопастей, то и поворотных осей также несколько.  Все они соединяются общей тягой, и для управления устройством выводится также одна рукоять.

Одно из основных назначений такой заслонки – предотвращение возникновения обратной тяги. В этом случае заслонки могут подниматься и перекрывать ток воздуха, если он дует не в том направлении.

Если движения воздуха нет, или он движется в правильном направлении, то лопасти под собственным весом (иногда под действием специальных пружин) опускаются.

Такая конструкция особенно эффективна, когда установлена в отверстие для естественной вентиляции. Это позволяет направлять поток только в помещение, обеспечивая постоянное поступление свежего воздуха.

В зависимости от конструкции, заслонки могут иметь всего два положения (открыто и закрыто) или же возможна плавная регулировка размера пропускного отверстия.

Принцип действия устройства

Получается, что приточный клапан – это щель с заслонками в конструкции окна. Проветриватель представляет собой часть естественного типа воздухообмена. Устройство будет работать за счет разницы между давлением снаружи и внутри помещения. Для эффективного функционирования устройство потребуется действующая вытяжная система. В летний период времени для обеспечения циркуляции потока воздуха потребуется включать принудительную вентиляцию. Вытяжка поможет ускорять появление свежего воздуха.

Обычная комплектация для клапана вентиляции на окна из пластика:

1. Воздухозаборник –часть устройства со стороны улицы, которую нужно монтировать с уличной части рамы. Блок впуска оснащен решеткой от насекомых и козырек, который будет препятствовать попаданию дождя и снега.
2. Сквозная щель –канал телескопического типа, через который проходит поток свежего воздуха. Элемент будет врезаться в оконную раму.
3. Внутренняя часть – ее устанавливают в помещении. Блок для выпуса укомплектован форсункой, клапаном регулирования пропускной способности и фильтром.

Воздух с улицы поступает в отверстие  для забора воздуха, после движется  по каналу телескопического типа и выходит через форсунку. Далее, под действие конвективного потолка от отопительного радиатора воздух начинает устремляться к потолку и нагревается. Прогретый воздух попадает в жилую зону на определенном расстоянии от окна, и поддерживает комфортный режим температуры внутри помещения. В целом же, по строительным правилам монтаж пластиковых окон в домах, которые не оснащены механической вентиляцией, должен быть сопровожден модернизацией вентиляционной системы. К примеру, требуется установка стенового приточного клапана, с характеристиками которого советует ознакомиться.

Настройки и особенности регулирования

Недостаточно просто установить вентиляционную систему и смонтировать в нужных местах вентиляционные заслонки. Для корректной работы и максимально эффективного воздухообмена требуется дополнительная настройка всей системы.

Причем корректирующие действия могут потребоваться на всех ее участках с учетом требуемых объемов перемещаемого воздуха.

Для такой наладки требуются специальные знания и навыки, поэтому самостоятельно это трудно. Скорее всего, потребуется помощь специалиста.

Для настройки системы следует придерживаться следующей инструкции:

• Производительность вентилятора и полное давление в системе должны соответствовать проектным.
• С помощью специальных регулирующих устройств проводится настройка тех ответвлений, что находятся в максимальной близости от вентилятора. Их производительность должна быть такой же, как и в проекте. Этот достигается с помощью метода плавного закрытия заслонок.
• Избыточный поток поступающего воздуха передается на более отдаленные участки, обеспечивая требуемое давление и там. Если нет специальных устройств для регулировки, допустимо устанавливать металлические заслонки.
• Регулировка считается завершенной, когда во всех участках системы устанавливается давление, равное проектному. Допускается отклонение не более 10 %.

Правильно отрегулированная система даст максимальный КПД и обеспечит наиболее эффективное воздухоснабжение всех помещений.

Устройство

Любое устройство для вентиляции состоит из следующих элементов:

• Корпуса. Он может быть квадратного, круглого или прямоугольного сечения. Изготавливается из металлических сплавов, не подверженных коррозии, или оцинкованной стали. Имеет один фланец – стеновое исполнение или два присоединительных элемента – для канального варианта монтажа.
• Заслонки – поворотной конструкции, располагающейся полностью внутри корпуса. Может быть только цельной, для обеспечения надежности и плотности изделия; дроссельные заслонки, предназначенные для регулировки потоков воздуха, что состоят из нескольких частей, соединенных между собой, для КП не применяются. Для установки на вентиляционные прямоугольные короба большого сечения изготавливаются с несколькими заслонками, называемые многостворчатыми.
• Корпуса огнезадерживающих клапанов выпускаются в двух вариантах исполнения – для внутреннего и наружного размещения привода.
• Для обеспечения необходимого предела стойкости к воздействию огневого потока, способного распространяться по вентиляционному коробу/каналу, заслонку и стенки корпуса обрабатывают термостойкими покрытиями/красками, отвечающими требованиям по огнезащите металлических конструкций.
• Привода. Он может быть пружинным, электромагнитным или электромеханическим. Управление приводом осуществляется дистанционно или в автоматическом режиме. В качестве побудительной внешней системы в большинстве случаев используются установки АПС с тепловыми, газовыми, дымовыми пожарными извещателями, способными фиксировать тление, начальную стадию возгорания органических веществ.

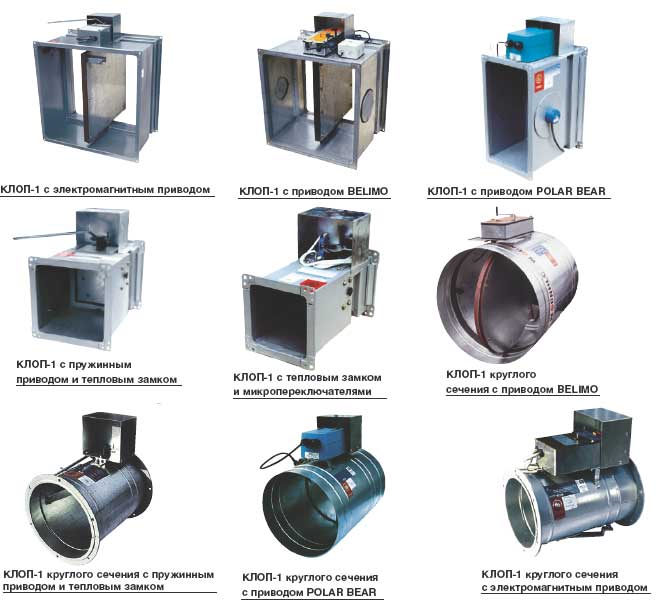

Устройство противопожарного клапана

Размеры противопожарных клапанов различны в связи с тем, что сечение вентиляционных коробов, каналов/шахт на общественных, промышленных объектах сильно различаются. Ряд стандартных типоразмеров обычно начинается от диаметра в 200 мм – для КП круглого сечения, 200 х 200 мм – для изделий квадратного/прямоугольного сечения. Пределов габаритам не установлено, при необходимости защиты крупных вентиляционных систем промышленных предприятий, общественных объектов с большим сечением воздуховодов многие производители изготавливают такое оборудование на заказ, если готовые варианты из выпускаемой линейки моделей не подходят по размерам или исполнению.

Блок управления противопожарными клапанами от различных производителей предназначен для контроля за группой КП – от 1 до 4 шт., формируя командные сигналы на открытие/закрытие заслонок. БУПК также необходим для наблюдения за исправностью электромеханических, реверсивных, электромагнитных приводов, наличием электроснабжения, проверки работоспособности устройств в составе систем приточно-вытяжной вентиляции, дымоудаления.

Принцип работы

Применение на объектах

Противопожарные клапаны устанавливаются как в вертикальных, так и в горизонтальных проемах противопожарных перекрытий, перегородок в местах пересечения их приточно-вытяжных коробами, каналами, шахтами установок/систем приточно-вытяжной, противодымной вентиляции, в т.ч. в пространстве за подвесными потолками; на ответвлениях воздуховодов в отдельные помещения; для защиты систем дымоудаления шахт, холлов пожарных лифтов.

Как правило, большинством компаний производителей определяются следующие условия для надежной, безотказной работы изготавливаемых ими устройств:

• Они должны быть установлены внутри помещений зданий, где температура воздушной среды не выходит за диапазон от – 30 до + 40℃, при этом должно быть обеспечено отсутствие попадание атмосферных осадков/конденсация влаги внутрь корпуса.
• Воздушная среда в защищаемых помещениях не должна содержать химически агрессивных паров, аэрозолей, газов, способных разрушать металлические конструкции и изоляцию электрических проводов/кабелей.

Для использования в составе систем дымоудаления на стадии проектирования необходимо предусматривать нормально закрытые КП с пределом стойкости к открытому огню не меньше:

• EI 60 – для зданий/сооружений надземных/подземных крытых стоянок автотранспортных средств.
• EI 45 – для удаления летучих разогретых продуктов горения из защищаемых помещений.
• EI 30 – для защиты холлов, вестибюлей, коридоров при монтаже на ответвлениях вентиляционных коробов от шахт дымоудаления или при монтаже дымовых клапанов в проемах самих шахт.

Для помещений, оборудованных системами газового или порошкового/аэрозольного АУПТ, в местах пересечения воздуховодами обслуживающих вентиляционных установок необходимо монтировать оборудование с пределом стойкости к огню не меньше EI 15:

• Нормально открытые – в вытяжных/приточных вентиляционных системах.
• Нормально закрытые – в системах удаления летучих продуктов горения, не осевшей взвеси огнетушащего порошка/аэрозолей, газов после ликвидации очага возгорания.
• Двойного действия – в вентиляционных установках/системах общеобменной вентиляции, в т.ч. применяемых для удаления остатков огнетушащих веществ по окончании тушения пожара.

Существуют различные клапаны для систем вентиляции по своему назначению, конструкции, техническим характеристикам, исполнению. Правильный/грамотный выбор нужных изделий для каждого конкретного здания, общественного сооружения – это прерогатива специалистов проектных организаций; а их монтаж, обслуживание – работников специализированных предприятий, имеющих лицензию МЧС на данные виды работ.

Конструкция и принцип работы клапанов

По конструктивному решению обратные клапана на вентиляцию для таких систем бывают:

1. Однолепестковые, закрывающие одной пластиной весь вентиляционный канал:

с односторонним креплением;

со смещенной осью.

Установленные с креплением вверху воздуховода или поворотной осью выше его оси они под воздействием силы тяжести находятся в закрытом состоянии, а при включении вентилятора — под напором воздуха открываются.

2.Двухлепестковые, типа «бабочка».

Такие обратные клапаны ставятся, как правило, вертикально по оси, внутри воздуховодов, хотя возможны и другие варианты.

В закрытом состоянии они удерживаются либо пружинками, либо внешним грузиком.

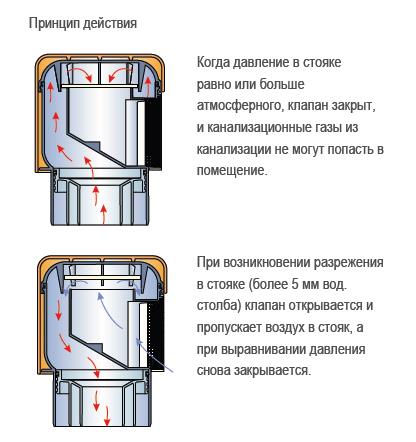

Принцип работы обеих этих типов обратных вентиляционных клапанов наглядно показан на схеме.

3.Инерционные решетки представляют собой конструкцию, напоминающую горизонтальные жалюзи.

Закрываются они при отсутствии потока воздуха под весом самих поворотных пластин, которые часто делаются из легкого пластика, чтобы иметь возможность реагировать на малейшее давление потока воздуха. В мощных системах они наоборот тяжелые — металлические. Такие решетки могут ставиться как на стенку, так и внутри воздушного канала, в зависимости от конструктивных особенностей.

4.Пленочные обратные клапана. В них обратному потоку воздуха препятствует плотная пластиковая пленка, чаще закрепленная по центру ребристого основания. При работе вентилятора ее края загибаются, пропуская воздушные массы, а в обычном состоянии прижимаются к основанию, перекрывая воздушный поток.

Такие клапаны заводского изготовления устанавливаются в стандартные вентиляционные системы с адаптированными под них вентиляторами, в воздуховоде которых есть специальные посадочные места, смотрите видео:

Существуют также готовые решения, когда применяется вентилятор со встроенным обратным клапаном, но они не всегда приемлемы.

Особенно, если в помещении делаются два вида вентиляции: приточная и вытяжная, а вентиляторы устанавливаются только изнутри помещения. В этом случае обратные клапаны работают в разных направлениях. Чаще такие спарки работают исключительно на выхлоп.

А вот сам принцип работы обратного вентиляционного клапана, независимо от его конструкции, лучше всего показан в видеоролике ниже.

В нем клапан установлен в системе вытяжной вентиляции, совмещенной с вытяжкой над варочной плитой. При выключенном вентиляторе вытяжной панели происходит естественный отток воздуха из помещения в вентшахту через заборный воздухоприемник с открытым обратным клапаном, а когда вентилятор включается, срабатывает обратный клапан, закрывающий этот ход воздуха, а весь воздухозабор осуществляется через вытяжку над плитой.

Разновидности обратных клапанов

Так как вытяжки применяются в каждом доме, их оснащение обратным клапаном обязательно. Различаются устройства не только по материалу изготовления, но и по конструкции, форме, способу открывания.

По материалу изготовления

Разновидности обратных клапанов по материалу изготовления

Обратный клапан для вентиляции на кухне или в ванной изготавливается из силикона, пластика, оцинкованной стали. Эти материалы обладают такими особенностями:

• Пластик. Не поддается ржавлению и коррозии, быстро устанавливается. Для него характерен длительный срок эксплуатации, небольшая цена. Недостатком такого клапана является низкая механическая прочность и слабая устойчивость к воздействию низкой температуры.
• Нержавейка. Устойчива к воздействию холодного воздуха, прочная, имеет большой эксплуатационный ресурс. Устанавливать стальной клапан нужно, если применяется мощная вытяжка, обеспечивающая высокое воздушное давление.
• Силикон. Обычно он уже встроен в покупной вытяжной вентилятор. Элемент представляет собой тонкую пленку, закрепленную на задней части устройства. Так как силиконовая заглушка не закрывает вентилятор полностью, она не подходит для больших нагрузок.

В бытовых условиях отлично будет работать пластиковое изделие. Кроме того, за ним легко ухаживать.

По способу открывания

По способу открывания изделие бывает ручным, механическим и с электроприводом. Первый вид предусматривает наличие специального рычага, посредством которого заслонка открывается и закрывается. Недостатком изделия является неполная герметичность, а также неудобство эксплуатации.

Обратные клапаны на вентиляцию с электроприводом включаются вместе с вытяжным вентилятором. Их можно ставить, если вентиляция принудительная, а естественная циркуляция отсутствует.

По конструкции и форме

Клапаны на вытяжку в кухне или ванной бывают разными по форме, все зависит от вентиляционной трубы. Для бытовых нужд используются круглые модели, диаметром от 100 мм. Промышленные варианты могут достигать сечения в 100 см. На высокопроизводительные воздуховоды чаще устанавливаются прямоугольные.

По конструкции выделяются такие изделия:

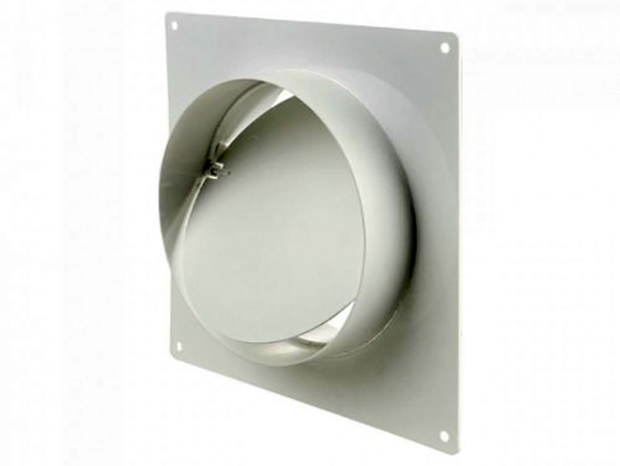

• Одностворчатые (гравитационные). Воздушный поток давит на створку клапана и открывает его. При наличии обратной тяги пластинка закрывается под воздействием собственного веса. Такое изделие надежное и простое. Устанавливать его можно даже при наличии естественной системы вентиляции. Конструкция имеет 2 исполнения: смещение положения оси происходит относительно середины сечения канала воздуховода или внутри устройства находится противовес.

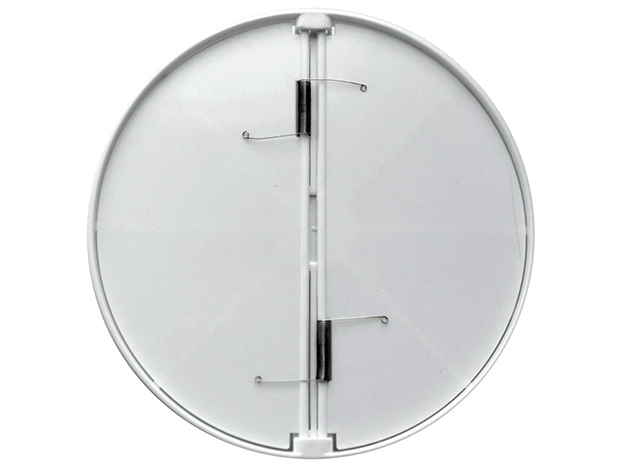

• Двустворчатые пружинные. Оснащены двумя шторками, которые открываются при давлении воздуха и захлопываются под воздействием пружин. Монтаж такого изделия возможен под любым углом. Хорошая функциональность обеспечивается только при наличии принудительной системы вентиляции.

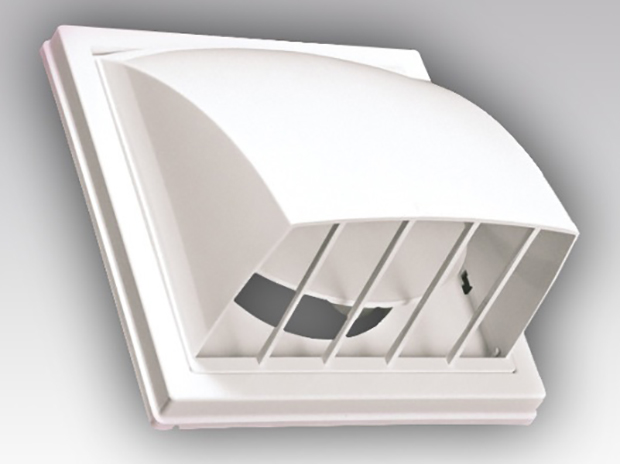

• В виде жалюзи. Изделие имеет гравитационный тип действия и оснащается несколькими створками. Устройство компактное, поставить его можно только на отверстие для естественной вентиляции или на всю решетку. Чаще используется для уличных частей воздуховода.
• Мембранные. В этом случае используется гибкая пластина, положение которой меняется под воздействием воздушного потока. Так как обратная тяга может деформировать мембрану, ее нужно оснастить дополнительными ребрами жесткости.

Приточные вентиляционные клапаны для улучшения микроклимата в помещении

Самые распространённые виды клапанов — стеновые и оконные. Стеновые клапаны бывают разных конструкций: от простых, защищенных решеткой снаружи и заглушкой внутри, до электрических с использованием вентиляторов, фильтров и подогрева воздуха. Они предназначены для более глобального решения вопроса приточной вентиляции, особенно это актуально там, где постоянно используются кондиционеры. В любом случае стеновой клапан в основе своей представляет сквозное отверстие в наружной стене, причем для эффективности диаметр отверстия должен быть достаточно внушительным, от 12-16 см.

Стеновой клапан

Толщина стен в современных домах не даёт возможности наружному воздуху успеть прогреться до комнатной температуры и нужны дополнительные мероприятия по его подогреву, т.к. через такое отверстие поток холодного воздуха очень ощутим. На самом деле эта идея уже давно использовалась при строительстве домов, но для лучшей её реализации входное наружное отверстие и выходное отверстие в помещение должны располагаться на разном уровне и закладывать их нужно ещё при строительстве дома. Ну а сейчас, прежде чем делать сквозное отверстие в стене, нужно к этому серьёзно подготовиться, изучить различные варианты и быть уверенным, что такое решение обосновано.

Другая разновидность – это оконные вентиляционные клапаны. Самое лучшее — позаботиться о вентиляции своего жилья ещё на этапе установки окон и сразу заказать их с системой проветривания. Но по различным причинам многие этого не делают, не смотря на то, что необходимость наличия клапанов для проветривания в металлопластиковых окнах уже указана в строительных нормативах. Далее в статье мы поговорим о том, как своими руками сделать клапан приточной вентиляции на пластиковых окнах.

Оконный вентиляционный клапан, устанавливаемый на оконную створку

Как устроить проветривание в пластиковых окнах

Обеспечить приточную вентиляцию в уже установленных пластиковых окнах помогут несложные и практичные в применении приточные клапаны, которые монтируются на раму и створку окна (получаются окна с вентиляцией). Они имеют небольшой размер и современный дизайн, так что они никак не повлияют на эстетику помещения, но помогут улучшить вентиляцию в доме. Самое главное, что они позволяют проветривать помещение круглосуточно без открывания окон. Их выпускают разные производители и, в зависимости от комплектации, они могут обеспечить достаточную степень шумозащиты и необходимый объем воздуха. Вентиляционные клапаны есть как с ручным управлением, так и автоматические, регулирующие поток воздуха по показаниям датчиков. Например один из самых популярных оконных клапанов АЭРЭКО работает по принципу гигрометра и регулирует расход воздуха в зависимости от относительной влажности в помещении: чем выше уровень влажности тем шире открывается створка проветривателя и больше воздуха попадает в помещение. Таким образом, не нужно постоянно открывать-закрывать клапан, но на случай необходимости предусмотрена возможность и ручной регулировки. Эти клапаны легко устанавливаются на окна. Возможно даже установить такой вентиляционный клапан самостоятельно, если есть опыт работы с лобзиком. Сам принцип установки не сложный, но нужны определенные навыки и поэтому для установки оконного клапана типа АЭРЭКО, требующего сверления профиля, лучше обратиться к специалистам.

Приточный клапан АЭРЭКО

Тем, кто предпочитает самолично контролировать процесс подачи воздуха через клапан, подойдет проветриватель типа Air-Box Comfort. Клапан устанавливается в притворе окна без фрезировки профиля, таким образом сохраняя его целостность.

И он обладает ещё одним замечательным достоинством — это легкая установка приточного клапана своими руками. Поэтому установка оконного клапана типа Air-Box Comfort является быстрым и доступным способом улучшения вентиляции помещения. Этот клапан подходит для всех видов пластиковых окон: распашных и откидных.

Приточный клапан Air-Box Comfort

Как сделать приточный клапан на стену самостоятельно

Не обязательно приобретать воздуходув в магазине, ведь можно изготовить его своими руками. Это выйдет не так затратно с точки зрения финансов. Для этого понадобятся следующие материалы:

• утеплитель;
• решетка;
• клапан;
• труба из пластика;
• кусок поролона (для фильтра).

В качестве воздуходува будет выступать непосредственно пластиковая труба. Главное, чтобы в диаметре она была не менее 12 сантиметров. В начале установки с одной стороны пластиковой трубки обязательно закрепляется решетка от ванной или раковины. Эта сторона будет выходить на улицу.

В само устройство нужно вставить утеплитель, который в толщине не должен быть меньше двух сантиметров. Далее ставится поролон, который будет играть роль фильтра. Клапан, приобретенный в любом магазине специализированного оборудования для вентиляции, устанавливается на самом последнем этапе в конце трубки.

Что такое приточный клапан?

Приточный клапан представляет собой вентиляционное устройство, используемое для непрерывного поступления в помещение свежего воздуха. С его помощью нет необходимости постоянно открывать окна для проветривания. Проходя через клапан, воздух очищается от крупного мусора, пыли и других примесей, поэтому в помещение поступает очищенный поток.

Интересно знать! При нормальном функционировании вентиляционного оборудования в помещение поступает воздуха в среднем 30 м3/час. Данный показатель отвечает потребностям одного взрослого человека.

Несмотря на компактность, вентиляционное устройство состоит из множества элементов:

• Трубка-воздуховод, изготавливаемая из прочного пластика диаметром 6-13,3 см. Изнутри пластиковый корпус изолирован теплозащитным материалом, во избежание обледенения при промерзании стены.





















• Оголовок – декоративная крышка, устанавливаемая на внутренней части стены. В комплекте идет ручка или рычажок, посредством которого пользователь самостоятельно регулирует степень подачи воздушного потока.

• Мембрана, благодаря которой воздух остается в помещении и не выходит обратно.

• Заслонка, необходимая для регулировки притока воздуха до 40 м3/час с наружной части стены.

• Губчатый фильтр, очищающий приточный воздух от пыли, мелкого мусора.

• Защитная решетка из металла или пластика. С ее помощью можно исключить попадание через отверстие приточного клапана насекомых, грызунов, мусора.

Некоторые модели приточных клапанов оборудованы автоматической системой регулировки поступления воздуха. Последние функционируют посредством специального датчика, измеряющего влажность. При повышении показателя заслонки открываются шире для увеличения воздушного потока.

Виды вентиляционных систем

Производители окон ПВХ предлагают несколько вариантов решения проблем вентиляции в квартире с пластиковыми окнами.

Варианты решения проблем вентиляции в окнах ПВХ

Для улучшения вентилирования разработаны новые конструкции на окна пвх:

• с форточкой – один из самых распространенных способов в оконных конструкциях, предусматривающий поступление свежего воздуха в потолочное пространство, который постепенно перемешивается с квартирным, освежая его. Недостатком такой конструкции является довольно высокая стоимость окна за счет дополнительных затрат на материалы, к тому же лишние элементы на самом окне делаю его менее светопроницаемым;
• с самовентилированием — считаются наиболее привлекательным вариантом, предполагающим наличие вверху и внизу рамы отверстий, проходя через которые воздух постепенно прогревается и поступает в помещение. Недостаток: не рекомендуется установка на верхних этажах, поскольку возникает нехватка давления воздуха. Подходят как для частной установки, так и для промышленных объектов;
• с гребенкой, наиболее широко распространенный вариант, который предполагает наличие в окне регулятора, позволяющего открывать окно в нескольких режимах. Механизм бюджетный и расширяет возможности при проветривании;
• с наличием вентиляционного клапана, вариант, позволяющий совмещать несколько функций для обеспечения работы, что позволит регулярно проветривать помещение и соблюдать оптимальный температурный режим. Клапаны имеют несколько видов, которые отличимы по способу установки. Для установки клапана на окнах ПВХ необходимо или же менять окно, либо, непосредственно часть, отвечающую за проветривание. Установка элемента занимает минимум времени, около полутора часов, но обеспечивает самый благоприятный результат. Таким образом, клапаном обеспечивается приточная вентиляция на пластиковые окна.

Стоимость монтажа приточно вытяжной вентиляции

Конечная цена услуг всегда будет складываться из сложности отдельных этапов.

Придётся ли бурить стены? Будут ли высотные работы? Сколько трасс, какой длины и какое количество элементов будет в сети?

• Монтаж каждой дополнительной ветки будет стоить 900-2000 руб. В среднем – 250-450 рублей за м3 воздуховодов.
• Высотные работы обойдутся в 6-12 тыс. руб.
• Установка рекуператора обходится в 5-25% от его цены.

Цены

• Монтаж приточных установок от 13 000 руб
• Монтаж приточно-вытяжных установок от 20 000 руб
• Монтаж вытяжных установок от 1 100 руб
• Монтаж воздуховодов от 150 руб
• Монтаж вентиляторов от 3 000 руб
• Монтаж решеток и автоматики от 300 руб

Функциональные части и ее назначение

Что такое приточная вентиляция? Принцип действия вентиляционной системы основан на использовании механических устройств, которые производят нагнетание воздушных масс. В результате повышения давления внутри помещения пропорционально возрастает скорость выведения использованного воздуха.

При этом для ускорения исходящего потока не предусмотрено никаких механических устройств, поскольку для его выведения наружу используются существующие вентиляционные каналы.

Простейшим примером подобной вентиляционной системы является установка нагнетающего вентилятора в форточку. В процессе его работы постепенно увеличивается объем воздуха внутри помещения, а его излишки выводятся наружу через вытяжки, сообщающиеся с общим вентиляционным стояком. Таким образом, производится компенсация недостающей циркуляции воздушных масс, вызванной излишней герметизацией окон и входных дверей.

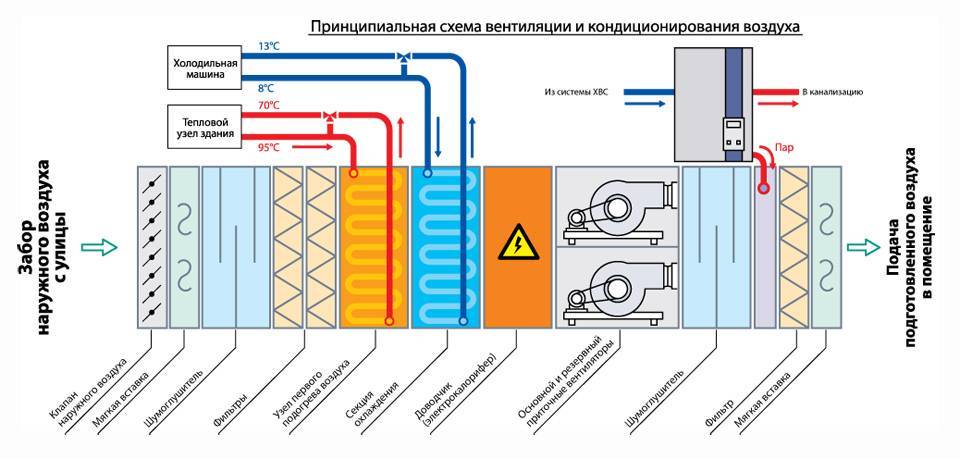

Схема приточной системы с вентилятором

К сожалению, в подавляющем большинстве случаев, для организации полноценного воздухообмена в здании установки одного вентилятора недостаточно. Поэтому схема приточной вентиляции включает в себя, гораздо больше элементов и состоит из следующих конструктивных деталей:

• нагнетающий вентилятор;
• фильтры;
• калорифер или кондиционер;
• воздуховоды;
• шумопоглатители;
• защитные решетки.

Приточная камера имеет достаточно простую конструкцию и включает в себя лишь самые необходимые детали. Однако даже она при правильном расположении всех элементов способна обеспечить отличный воздухообмен внутри помещения. Устройство приточной вентиляции может включать в себя дополнительные детали, увеличивающие производительность системы и повышающие уровень ее автоматизации. Речь идет о специальных датчиках и реле, контролирующих уровень поступления свежего воздуха, его температуру и скорость потока. На основании полученных данных они активизируют либо отключают вентиляторы, установленные в помещении.
