Виды вытяжных систем
Устройства различаются по принципу работы, способу крепления и форме.
По принципу работы вытяжки делят на:
- Активные, со встроенным мотором или вентилятором.
- Пассивные, работающие только за счет хорошей тяги.
Есть два способа крепления для вытяжки на кухне:
Открытый – когда вся конструкция на виду. Этот вариант смотрится эстетично благодаря разработкам дизайнеров. Но и цена такой вытяжки выше.
Встраиваемый – когда от глаз скрыты все элементы, кроме фасада.
Различают 4 формы вытяжек :
- Островная – крепится только к потолку. Часто применяется на кухнях с рабочей зоной островного типа.
- Настенная – крепится к стене.
- Встраиваемая – отлично подходит для небольших помещений. Воздуховоды тут отсутствуют, крепится изделие к стене или коробу.
- Угловая – по сути, настенная кухонная вытяжка. Предназначена для случаев, когда печь находится в углу.
Формы вентиляционных коробов и основные способы монтажа
Процесс монтажа данной системы проводится при наличии одного из двух обстоятельств:
- место установки было заложено в проект строительства (или ремонта), при этом выполнены все
- подготовительные работы;
- необходимо вмонтировать систему в уже существующие условия.
Производство большого количества видов вытяжек, параметры и технические характеристики которых различаются в зависимости от места размещения, позволяет выбрать подходящий вариант. Вентиляционные системы могут занимать следующие позиции:

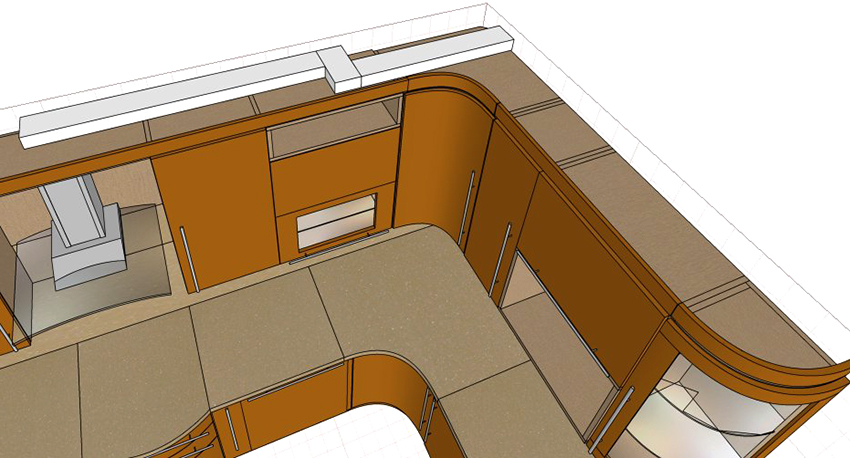

Схема с примером расположения вентиляционного короба в кухне
- встраиваться в мебельный шкаф;
- крепиться к стене;
- размещаться в углу;
- подвешиваться к потолку вдоль стены;
- принимать любое потолочное положение (островные вытяжки).
Встраиваемая вытяжка устанавливается в навесной мебельный шкаф. Это удобный, не влекущий особых дизайнерских требований вариант. Выдвижная нижняя часть, которая чаще всего присутствует в таких моделях, автоматически запускает двигатель, приводит систему в работающее состояние. Короб для вентиляции становится частью мебели, в которой скрываются соединения, что значительно упрощает установку.
Настенная вытяжка является открытой частью кухни, поэтому, помимо технических требований, она должна иметь определенный внешний вид. Короб скрыт общим корпусом, на плоской прямоугольной поверхности находится панель управления и освещения.

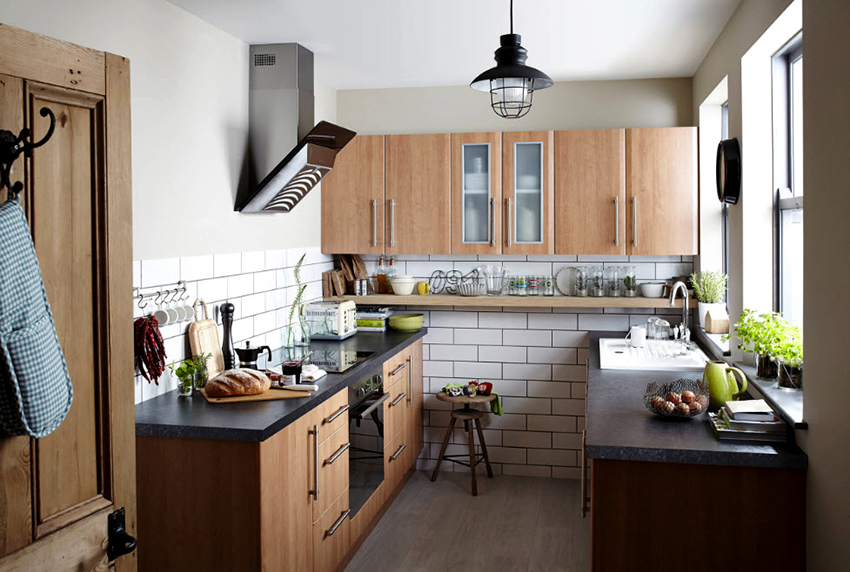

На небольших по площади кухнях устанавливают угловые вытяжки
Срезанные углы корпуса уменьшают общие размеры конструкции, что немаловажно для маленьких помещений: вытяжная система не кажется громоздкой
У настенных вытяжек короб размещается под общим корпусом конструкции
Подвесные вытяжки крепятся к потолку. Особые требования предъявляются к внешнему виду короба, который остается открытым. Такая конструкция не занимает много пространства, облегчает восприятие рабочей стены.

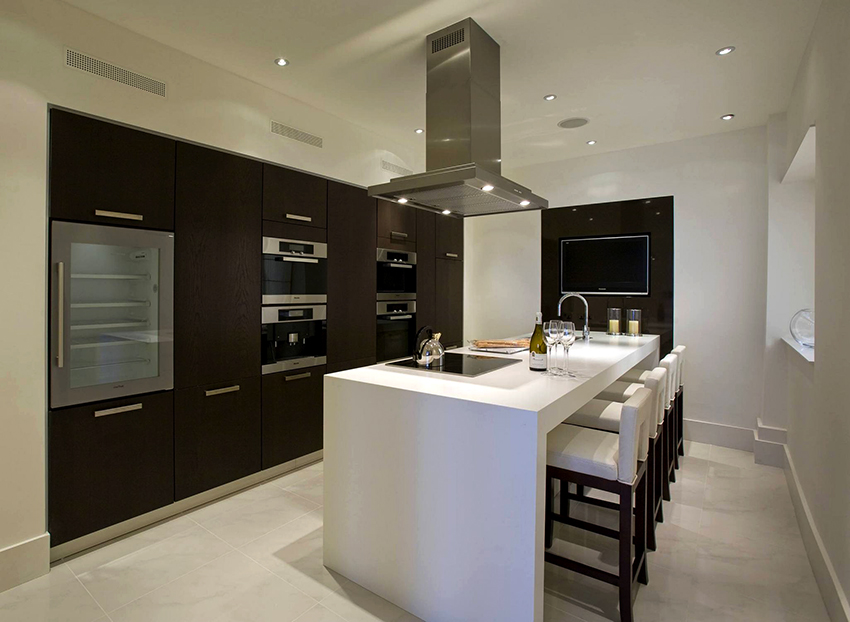

Островные вытяжки обычно устанавливают на кухнях с большой площадью, когда варочная поверхность расположена не возле стены, а находится в центре (или смещена в какую-либо сторону) комнаты. Такая вытяжка, помимо функционального назначения, является одной из основных составляющих интерьера.
Вытяжные системы традиционно бывают двух форм: прямоугольные (квадратные) и круглые. Встраиваемые и настенные модели чаще всего имеют прямоугольный вентиляционный короб, пластиковый или металлический. Подвесные и островные вытяжки – круглые, металлические, хотя и прямоугольные подвесные варианты встречаются достаточно часто.
Островные подвесные вытяжки крепятся к потолку, короб может быть круглым или прямоугольным
Подключение к вентиляционной системе
Вентканал, соединяющий вытяжку над плитой с общедомовой вентиляцией, можно сделать из гофротрубы или пластиковых прямоугольных или круглых труб. Любой из этих вариантов имеет свои преимущества и недостатки.
Гофра удобна, но неэстетична, на ней оседает много грязи и пыли. Ее легко монтировать: она удлиняется до нужного размера, легко обрезается при необходимости, изгибается под любым углом.
При работе с ней требуется минимальное количество соединительных элементов. Однако неровная внутренняя поверхность тормозит воздушные массы, а также способствует созданию шума.
Гофры – самые громкие из всех типов труб. Поэтому им дополнительно требуется изоляция.
Прямоугольные трубы эстетичны, им даже не нужен маскирующий короб из гипсокартона. Они экономят место, легко чистятся, но при монтаже на каждом изгибе понадобится большое количество соединительных элементов и переходников.
Также они несколько снижают производительность системы, т. к. имеют неаэродинамичную форму. Однако для бытовых целей эти потери не критичны. Поэтому для вентиляции в квартирах чаще используют прямоугольные каналы.
Круглые трубы из ПВХ обладают теми же преимуществами, что и прямоугольные, но занимают больше места.
С другой стороны, они имеют аэродинамичную форму, что способствует самостоятельному разгону воздушных масс и повышению производительности системы.
Монтаж воздуховода также начинается с разметки и расчетов. Измеряют расстояние от вытяжки до общедомовой вентиляции, отмечают необходимые повороты.
Составляют список необходимых элементов. Все соединительные элементы должны совпадать по размеру и очень плотно состыковываться друг с другом, чтобы воздух не мог выходить в местах соединений.

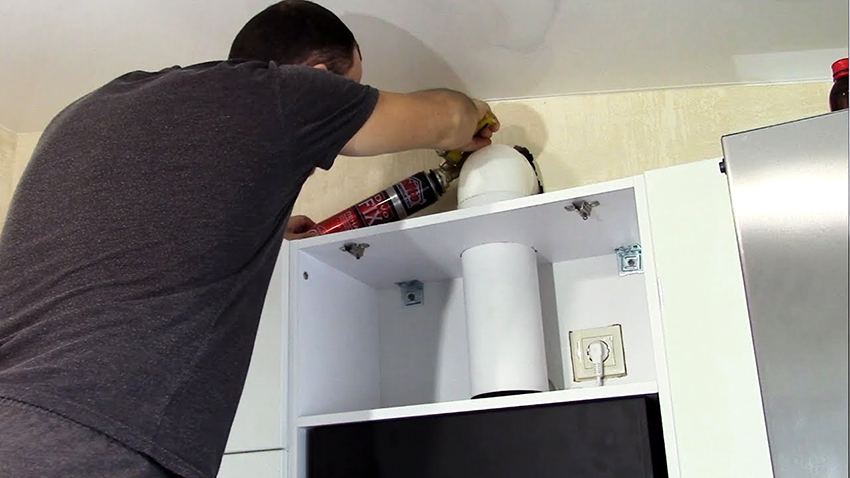

Когда все материалы подготовлены, переходят к монтажу. Сначала на выводное отверстие вытяжки над плитой ставят переходник нужного сечения. Затем устанавливают колено, которое соединит патрубок с основным воздуховодом.
Все детали соединяют между собой плотно и герметично. Если какие-то элементы оказываются слишком длинными, их можно обрезать ножовкой по металлу или электролобзиком.
Завершает монтаж установка переходника или специальной решетки для общедомовой вентиляции.
Чтобы проверить герметичность сборки, достаточно включить вентиляцию и провести рукой у соединений. Движение воздуха не должно ощущаться.
Формы, виды и конструкция коробов на входе в помещение кухни
Классификация вентиляционных кухонных коробов происходит по нескольким признакам. Исходя из размеров элемента, присутствует разделение на малогабаритные (до 600 мм. в диаметре) и габаритные (более 600 мм.).
По геометрической форме вентиляционные короба могут быть:
- Круглыми.
- Прямоугольными.
- Квадратными.
- Криволинейными.
- Выполненными в виде сложных геометрических фигур (при совокупности нескольких каналов в одной нише).
В большинстве случаев короба располагаются в дальнем углу кухни. В некоторых квартирах размещены на прямом участке стены или возле двери.
Вентиляционный короб, расположенный в углу кухниИсточник 1zoom.ru
Вентиляционная шахта, оформленная в соответствии с интерьером кухниИсточник www.remontbp.com
Ещё одна классификация коробов связана с материалом, из которого они изготовлены:
Оцинкованный металл. «Оцинковка» советского производства не подвержена коррозии, отмечается повышенной долговечностью, прочностью, небольшой массой. Встречаются варианты, выполненные в форме прямоугольника, квадрата, в редких случаях – круглые.
- Асбестоцемент. В современном строительстве подобные материалы не используются из-за большого веса и плохой герметичности. Встретить такие можно в домах, построенных в период перестройки. Застройщик (кооператив или организация, возводящая строения для собственных сотрудников) применял асбестоцементные трубы в целях экономии затраченных средств.
- Железобетон. Можно наблюдать повсеместно, включая и в современном строительстве. Присутствуют в панельных домах эконом-класса, собирающихся из цельных ЖБ-панелей, отливаемых на специализированных заводах.
- Поливинилхлорид. Своеобразный вид пластмассы, пользующийся популярностью при возведении современных многоэтажек. Преимущество материала в небольшом весе, простой технологии монтажа, стойкостью к горению.
Вентиляционный короб, встроенный в кухонный гарнитурИсточник roomester.ru
Вентиляционный выступ обложенный керамогранитной плиткойИсточник modus-dendro.ru
Виды пластиковых вентиляционных коробов для вытяжки
Строго говоря, такого понятия, как пластиковый короб для вытяжки не существует. Есть пластиковые воздуховоды, которые выполняются из разных видов этого материала и имеют свои особенности.
Пластиковые короба, а точнее, воздуховоды, за счет доступной цены, эстетичности и простоты установки востребованы при частном строительстве. Создаются элементы из полимеров:
- ПВХ-трубы относятся к недорогому сегменту. Они просты в установке, не разрушаются от воздействия солнечных лучей и не деформируются. Диапазон приемлемых температур — от 0 до +80°С.
- Полипропиленовый трубопровод боится низких температур и деформируется при слишком высоких показателях. Оптимальная температура — от +5 до +98°С.
- Трубы из полиэтилена имеют антистатическое покрытие и выдерживают температуру от –40 до +80°С. Материал не боится ультрафиолета, конструкции просты в монтаже и не пропускают влагу.
- Фторопласт (ПВДФ) устойчив к химическим воздействиям, не боится кислот, щелочей и паров. Выдерживает температуру от –40 до +140°С, не ломается и не деформируется.
Познавательное видео на эту тему:
Виды форм и типовые размеры
Независимо от материала воздуховод может иметь круглое или прямоугольное сечение. Оба типа применяются при устройстве приточной вытяжки принудительной и естественной вентиляции.
Размеры:
- диаметр воздуховодов круглого сечения имеет несколько стандартов — от 100 до 200 мм;
- размеры прямоугольных бытовых воздуховодов варьируются от 100х150 мм до 160х200 мм.
Каждый размер труб предполагает наличие полного набора комплектующих (поворотов, соединителей, переходников и разветвлений).
Форму сечения воздуховода выбирают, исходя из параметров комнаты, а не из личных предпочтений:
- Если кухня небольшая, с невысоким потолком, выбирайте трубы с прямоугольным сечением. Плоский воздуховод не будет выделяться на общем фоне.
- Для просторной кухни с высокими потолками целесообразнее круглые трубы. Плоский воздуховод в большой комнате выглядит сиротливо.
- Если на кухне вентиляция особенно востребована, лучше выбирать воздуховод круглого сечения с высокой производительностью.
Прямоугольный пластиковый короб для кухонной вытяжки имеет существенный недостаток — прямые углы. Каждый поворот создает сопротивление потоку воздуха и снижает аэродинамические свойства воздухоочистителя.
Чтобы правильно подобрать диаметр воздуховода круглого сечения, объем комнаты (площадь, умноженную на высоту) умножьте на величину кратности воздухообмена, которая берется из таблицы соответствующего СНиП. В жилых домах поступление и вывод воздуха (воздухообмен) всегда одинаковы — полученное значение и будет величиной диаметра вытяжки.
Преимущества и недостатки
Другие достоинства пластикового короба для вытяжки:
- низкий уровень шума;
- долговечность;
- высокая скорость движения потока воздуха за счет гладкой внутренней поверхности.
Недостаток пластикового воздуховода в том, что при низкой температуре он становится ломким, поэтому его устанавливают только в отапливаемом помещении.
Какой использовать короб под натяжным потолком, под встроенную вытяжку
Подвесной потолок — лучший способ маскировки вытяжного воздуховода. Под кессонной, гипсокартонной, пластиковой или натяжной конструкцией он будет вообще незаметен.
Выбор трубы под натяжной потолок зависит от нескольких факторов:
- его высоты;
- расстояния между подвесной конструкцией и базовой поверхностью;
- характеристик помещения.
Главный критерий выбора воздуховода под натяжной потолок — это его диаметр. Он не должен превышать расстояние между потолком и подвесной конструкцией. Если требуемый диаметр будет больше необходимого, выбирайте пластиковый короб прямоугольного сечения.
Виды вытяжек
Прежде чем рассматривать вопрос о том, как и из чего, сделать вытяжку для кухни сначала следует немного разобраться в принципе действия данного устройства и имеющихся типах. Столь неотъемлемый атрибут различается не только по конструкции, способу монтажа, но и принципу работы. На сегодня выделяют следующие типы вытяжек для кухни:
- купольные – их монтируют непосредственно над газовой плитой. В основном они все однотипные, имеющие конусообразную форму с воздуховодной трубой.
- плоские – обладают очень компактными размерами. Не имеют встроенного воздуховода и работают за счет встроенных сменных фильтров. Плоская подвесная вытяжка для кухни – идеальный вариант для помещений, обладающих небольшой площадью. Эти устройства небольшого размера смотрятся очень стильно и современно и при этом достаточно эффективны в работе и очень мобильны. Такие вытяжки устанавливать проще всего.
- встраиваемые – монтируются внутрь кухонного гарнитура, не занимают много места и вписываются в любой интерьер. Данные устройства могут быть следующих видов: модульные и телескопические. Первый вариант имеет небольшие габариты, а вот телескопическая вытяжка для кухни обладает вытяжной панелью и встраивается в кухонный шкаф. Оба вариант работают за счет сменных фильтров.
Помимо типов следует выделить и принцип работы вытяжек:
- проточные – эти устройства работают только за счет имеющегося выхода в систему вентиляции. Сменных фильтров у них нет, и степень их эффективной работы зависит от качества и правильного устройства вентиляционного канала. Данный тип часто имеет приличные габариты. Купольные вытяжки работают в основном только по такому принципу. Более современные и дорогие модели производители уже стали дополнительно оснащать фильтрами, способствующими эффективной очистке воздуха в помещении. Такая система имеет очень высокую производительность. Стоит особо выделить и дизайн. В последнее время широкую популярность получила купольная стеклянная вытяжка для кухни.
- циркуляционные – их отличает простой способов монтажа небольшие компактные размеры и работа, основанная на очистке воздуха фильтрами. Как правило, применяется два вида металлические, которые способствуют устранению запахов и лишнего конденсата, а также обычные угольные, очищающие воздух.
Минусом такого принципа работы является частая смена фильтров. В этих моделях часто устанавливаются специальные угольные фильтры. Они конечно хорошо очищают воздух, и главное устраняют неприятные запахи, но и срок службы имеют небольшой. Поэтому эти системы отличает более низкая стоимость, чем у проточных и также более низкая эффективность работы.
Стоит добавить, что большинство моделей для повышения эффективности производительности подключаются к сети. Электрическая вытяжка для кухни должна подключаться к отдельной розетке, имеющей заземление.
Исходя из всего вышеперечисленного, можно сделать вывод, что по производительности, устройства с воздуховодом активного типа (с принудительным оттоком воздуха, за счет встроенного электродвигателя) – самый функциональный и эффективный вариант.
Изготовление вытяжки на кухне своими руками: вытяжка из гипсокартона
Одним из реальных вариантов изготовления кухонной вытяжки своими руками в своём доме является конструкция из гипсокартона. Для этого лучше всего использовать влагостойкий гипсокартон. Предварительно необходимо промерять все размеры — высоту размещения короба вытяжки по нижнему краю, расстояние до вентиляционного отверстия и до электрической розетки, трассу, по которой пройдёт воздуховод и т.д.
На основании этих измерений и руководствуясь собственными представлениями о внешнем виде системы можно составить её проект — в виде общего эскиза или чертежа. Если предполагается изготовление активного устройства, нужно будет подобрать электродвигатель. Более мощные модели обеспечивают хорошую производительность, но при этом ощутимо шумят. Для подсветки, если предполагается её установка, применяют светодиодные или галогенные лампы. Жировой фильтр лучше приобрести в готовом виде, они свободно продаются. Устройство может запитываться от обычного шнура питания с вилкой или от скрытой проводки — выбор варианта зависит от конкретных условий и личных предпочтений.
Глубина и ширина нижней части вытяжной системы для максимальной эффективности её работы должна примерно совпадать с размерами варочной поверхности. Далее придётся рассчитать размеры прочих отдельных элементов конструкции, после чего нужно подготовить список необходимых материалов и инструментов.
Пошаговая инструкция изготовления вытяжки из гипсокартона
Когда будут выполнены указанные выше предварительные работы, подготовлены все необходимые компоненты, а также инструменты, можно приступать к изготовлению вытяжной системы. Перечислим пошагово этапы изготовления и монтажа оборудования.
- Купол вытяжки рекомендуется собрать заранее, если позволяют конструктивные особенности системы. В противном случае придётся его собирать по ходу монтажа всей конструкции. В любом случае сначала собирается каркас купола, который обшивается подготовленными листами гипсокартона.
- Пред началом монтажа необходимо произвести разметку, обозначить места крепления крепёжных элементов и т.д.
- По разметке крепится профиль, который формирует каркас короба воздуховода, и каркас купола, если купол не собирается отдельно. Боковины купола чаще всего имеют вид трапеции.
- Собирается или устанавливается собранный купол и воздуховод (пластиковая труба или труба из гофрированного алюминия). Воздуховод стыкуется с куполом и с вентиляционным отверстием. Всё сделанное проверяется на наличие тяги.
- Короб воздуховода обшивается гипсокартоном.
- Конструкция обрабатывается герметиком в местах сопряжения с вентиляцией, поверхности шпаклюются и окрашиваются.
Короб под вытяжку на кухне: варианты дизайна для нестандартных ситуаций
Местоположение общей вентиляционной шахты, особенно в домах старого типа, часто является проблемой, которую приходится решать в ходе стремления рационально разместить воздухоочистную систему. Если шахта расположена в углу и выступает на 40-50 см, то иной возможности, как обыграть вентиляционный короб на кухне, сделав его элементом мебели, практически не существует.
Уместнее всего сделать из короба фальшпенал. Если мебель двух цветов, то данную конструкцию стоит сделать темной: она разделит угловую мебель визуально на две зоны, которые и на практике могут иметь разные назначения: например, рабочая стенка с варочной поверхностью и мойкой с одной стороны помещения и бытовая техника – с другой.
Пример расположения вытяжки и короба в кухне с вентиляционной шахтой в углу
Выдвижение общего канала менее чем на 40 см расширяет возможности разработки дизайна кухни с вентиляционным коробом в углу. Верхнюю и нижнюю части можно закрыть соответственно навесным шкафом и тумбой. Так увеличится рабочая поверхность, и элементы мебели будут функциональными. Декорировать открытые части канала рекомендуется тем же материалом, что используется над всей столешницей. А можно организовать отдельную зону, где следует разместить кухонные принадлежности или предметы интерьера.
На предложенных фото кухонь с вентиляционным коробом в углу – идеи, которые помогут выбрать вариант, позволяющий сделать из проблемы выступающего канала интересный элемент дизайна.
В ситуации, когда общий вентиляционный канал расположен в стене и немного выступает, прибегать к креативным решениям, устраивая из него электрокамин или скалу, можно только в том случае, если размеры помещения составляют не менее 16-20 м². При меньшей площади выступ лучше декорировать общим для стен материалом и украсить необъемными предметами интерьера. Как вариант, можно расположить на нем телевизор.
Декоративные короба для вытяжки в интерьере кухонь
Стремление декорировать вентиляционные короба вполне естественно. После художественной обработки простейшая конструкция из правильных геометрических форм приобретает эстетичный вид и дополняет дизайн. Основными материалами для изготовления декоративных коробов являются:
Декоративные короба для вытяжки изготавливают из дерева, металла и гипсокартона
- дерево;
- металл;
- гипсокартон.
Короба из дерева отлично сочетаются с классической кухонной мебелью, имеющей фасадные части, выполненные из древесины или имитирующие данный материал. Такой короб сохраняет стиль, органично вписываясь в общий интерьер. Деревянные конструкции довольно тяжелые, они требуют прочного крепления.
До недавнего времени короба из металла выполняли одновременно функции декора и воздухоотвода. Большинство современных металлических изделий закрывают размещенные внутри гофрированные трубы или телескопические системы, применяемые в подвесных конструкциях. Металлические короба хорошо гармонируют с аналогичными или стеклянными варочными поверхностями. Отлично дополняют современный интерьер в стилях модерн и хай-тек.
Сами по себе короба из гипсокартона функцию воздухоотвода выполнять не могут. Они лишь скрывают трубы, по которым идет воздушный поток. Обычно данное устройство используют в тех случаях, когда необходимо закрыть канал в труднодоступном месте или проектируемый короб имеет неправильную форму. Достоинством данной модели является разнообразие в выборе вариантов, позволяющее проявить самую смелую фантазию. Отсутствие возможности чистки воздухоотвода без повреждения фрагментов гипсокартонной конструкции можно отнести к серьезным недостаткам.
Металлические декоративные короба отлично вписываются в стиль хай-тек, лофт и модерн
Особенности монтажа пластикового вентиляционного короба
Монтаж пластикового воздуховода для вытяжки осуществляется в несколько этапов, включающих проектную часть и непосредственно установку.
Разработка схемы. Чтобы правильно рассчитать необходимое количество элементов воздухоотвода, необходимо составить схему установки вентиляционного канала. Разнообразие элементов пластиковой конструкции позволяет выполнить практически любую вариацию короба. Чтобы вытяжка работала в нормальном режиме, нужно выполнить следующие условия:
- максимально уменьшить длину короба, так как при удлинении теряется интенсивность выведения воздушного потока;
- использовать минимальное количество элементов монтажа, которые способствуют изменению траектории движения воздушного потока (сужения, изгибы и т. д.), так как они увеличивают сопротивление;

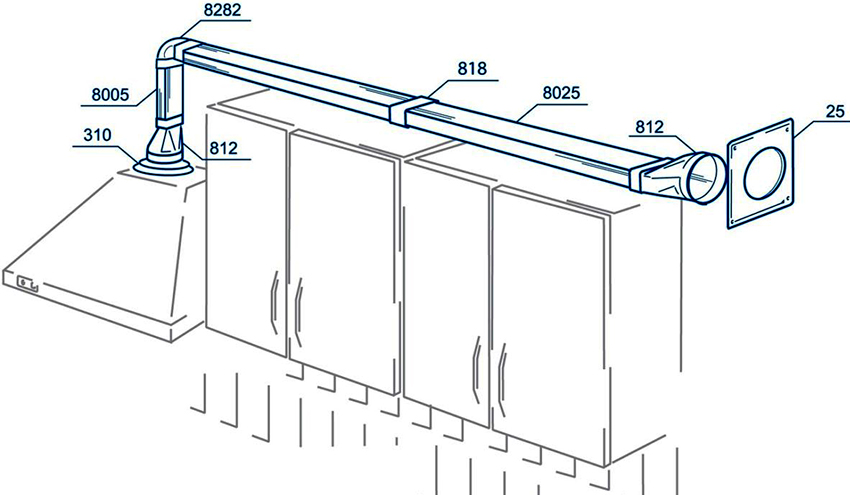

Схема размещения пластикового вентиляционного короба с размерами
- отказаться от поворотов конструкции на 90°. Такие участки максимально увеличивают сопротивление и способствуют налипанию в данных местах частиц загрязнения;
- удалить короб от стояка отопления. Если это невозможно, то его необходимо теплоизолировать, чтобы температура устройства не превышала 50 °C. Изолирующий материал будет способствовать подавлению шума;
- согласно разработанной схеме собирается вытяжной короб.
Установка обратного клапана и решетки. Клапан – обязательный элемент вентканала. При его отсутствии воздух будет просто возвращаться в помещение. Устанавливается он в конце воздухоотвода. Дополняется решеткой и оснащается сеткой, чтобы с улицы или из общей шахты в вентиляционную систему не попадали мелкие животные, птицы и насекомые.
Размещение и закрепление воздухоотвода. От размещения короба напрямую зависит способ его крепления. Если изделие монтируется в шкаф, то его следует прикрепить к задней стенке с помощью хомутов. Прокладываемый над шкафами короб можно закрепить к ним же посредством держателей и саморезов. Фиксацию к стене или потолку стоит делать с помощью держателей и хомутов и располагать их с интервалом не менее 70 мм.
Контроль герметичности. Осуществляя сборку пластикового вентиляционного канала, необходимо следить, чтобы все стыки были подогнаны, не оставались щели и промежутки. Проверка короба на герметичность до начала эксплуатации невозможна, поэтому допущенные ошибки могут обернуться проникновением в помещение загрязненного воздуха и усилением шума.
При монтаже необходимо четко подогнать все стыки, чтобы конструкция стала абсолютно герметичной
Специальные элементы, используемые при установке коробов для вытяжки на кухне
Кухни частных домостроений и квартир имеют различную планировку, которая подчас серьезно усложняет монтаж вентиляционной системы. В таких ситуациях нельзя обойтись без специальных элементов. Традиционно вентиляционные каналы представляют собой прямые части круглой или прямоугольной (квадратной) формы. Длина данных изделий – 35, 50, 100, 150 и 200 мм. При необходимости, используя ножовку, можно отпилить отрезок нужного размера. Когда возникает потребность в длине более 200 мм, монтируется элемент из нескольких стандартных изделий посредством соединителя для пластика. Соединитель располагается так, что за его счет общая длина не увеличивается.

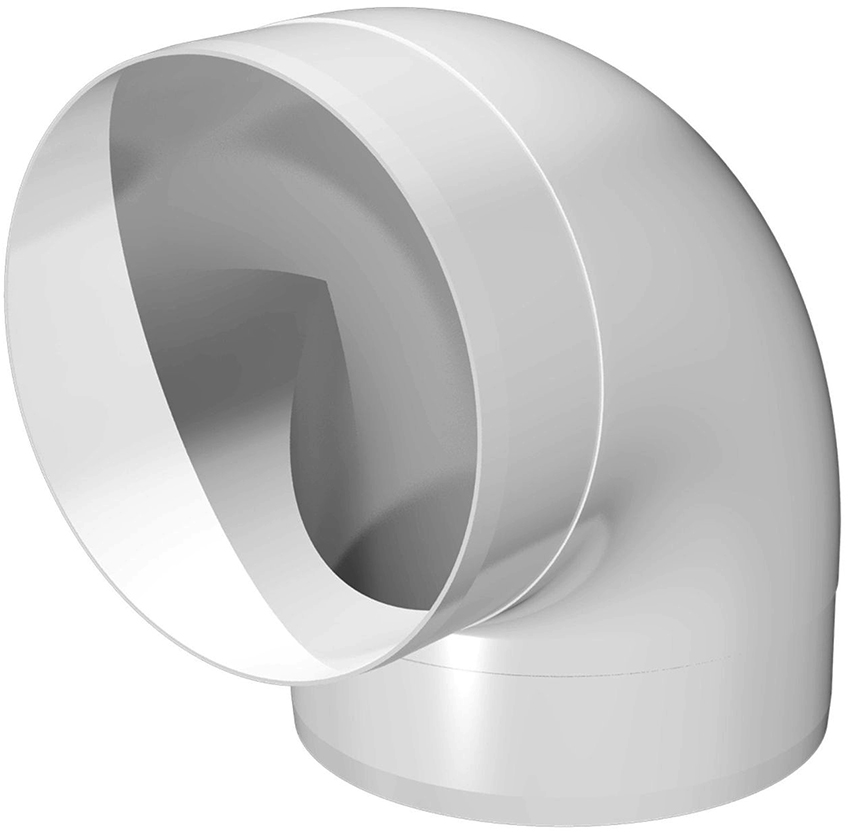

Достаточно часто при монтаже требуется сделать поворот воздухоотвода. Обычно это возникает в случаях, когда приходится огибать выступы. Для этих целей используются так называемые колена. Угол поворота может быть равным 45 и 90°. Изменение направления производится по горизонтали и по вертикали. Для ситуаций, когда угол поворота не кратен 45°, применяются разноугловые колена. Требуемый градус поворота достигается путем обрезания одной из сторон соединителя.
Если необходимо сделать вентиляционный короб с поворотом, то для этого используются специальные колена
При необходимости изменения формы короба с прямоугольной (квадратной) на круглую (и наоборот) используются переходники для вытяжки. Часто возникающая проблема, решаемая путем применения переходников, – к круглому отверстию вытяжки необходимо присоединить прямоугольный короб. Данные элементы выпускаются как прямой, так и угловой формы. Стандартные показатели – от диаметра 100 мм к размеру 110х55 мм; от диаметра 100 мм к размеру 120х60 мм; от диаметра 125 мм к размеру 204х60 мм.
Все вышеперечисленные элементы употребляются исключительно для пластиковых изделий. Технология установки металлических коробов для вытяжки совершенно иная. Соединения производятся путем сварки или склеивания с помощью специального состава.
Основные параметры существующих систем
Для нормального функционирования системы вентиляции с использованием вытяжки необходимо правильно рассчитать параметры воздуховода. В большинстве случаев для бытовых целей можно подобрать пластиковые короба типовых форм и размеров.
Правила выбора сечения воздуховода
Основным параметром вентиляционного короба является его внутреннее сечение. От него и от мощности вытяжки зависит скорость движения потока по каналу. Сечение выбирают исходя из максимального объема пропускаемого воздуха. Нормативных документов, регламентирующих скорость для бытовых пластиковых воздуховодов нет, поэтому ориентируются на проверенные практическим способом значения, равные 3-7 метрам в секунду.
Величину сечения короба принимают равной или несколько большей, чем у патрубка воздуховода вытяжки, размер которого указаны в паспорте устройства. Если не запланировано регулярное включение максимального режима, то в этом случае допустимо пропорциональное уменьшение сечения вентиляционного короба относительно размера выходного отверстия.
Для небольших кухонь можно не применять максимальную мощность вытяжки. Это дает возможность с помощью переходника использовать воздуховод меньшего диаметра, чем указано в инструкции
Так, если S – площадь сечения патрубка воздуховода вытяжки, N – объем пропускаемого воздуха при максимальном режиме устройства, M – объем пропускаемого воздуха при планируемом режиме, то необходимая площадь сечения короба рассчитывают по формуле:
Недостаточная величина сечения короба приводит к значительным скоростям движения воздуха, увеличению силы трения и, как следствие, к следующим отрицательным эффектам:
- происходит рост нагрузки на вентиляционные механизмы вытяжки, что приводит к уменьшению эксплуатационного ресурса устройства и дополнительным затратам электроэнергии;
- вследствие увеличения сопротивления возникает снижение максимальной производительности, что уменьшает оборот воздуха в помещении;
- в результате возникновения аэродинамических эффектов в вентиляционном канале уровень шума при работе возрастает;
- происходит увеличение давления воздуха изнутри на элементы системы, а также возникновение вибраций, что требует более надежного крепления и герметизации.
Если сечение короба будет больше чем необходимо, то это не скажется негативно на функционировании системы принудительной вентиляции, однако приведет к излишним финансовым затратам. Кроме того, вентиляционные каналы и другие узлы больших размеров сложнее монтировать и встраивать в дизайн помещений.
Таблица расчета зависимости скорости потока от мощности вытяжки и диаметра круглого воздуховода позволяет правильно выбрать размер вентиляционного канала
Виды форм и типовые размеры
Пластиковые короба для вентиляции имеют круглую или прямоугольную форму. Окружность имеет наименьший периметр по сравнению с другими геометрическими фигурами при одинаковой площади. Поэтому с позиции минимизации сопротивления внутренней поверхности короба движению воздушного потока, генерируемого вытяжкой, предпочтительна круглая форма канала.
В продаже для бытовых целей наиболее распространены круглые пластиковые короба следующих диаметров:
- 80 мм, площадь сечения 50,3 кв. см;
- 100 мм, площадь сечения 78,5 кв. см;
- 125 мм, площадь сечения 122,7 кв. см;
- 150 мм, площадь сечения 176,7 кв. см.
Вентиляционные каналы прямоугольной формы проще вписать в интерьер помещения, а также разместить в нишах над кухонными шкафами, над подвесным или натяжным потолком. Наиболее распространены короба следующих размеров:
- 110 х 55 мм, площадь сечения 60,5 кв. см;
- 120 х 60 мм, площадь сечения 72 кв. см;
- 204 х 60 мм, площадь сечения 122,4 кв. см.
В случае необходимости можно найти элементы системы вентиляции большего размера. Это пластиковые короба для бытовых целей круглой формы диаметра от 200 мм и прямоугольной размера от 220 х 90 мм. Однако прежде чем сделать выбор в пользу нестандартных размеров необходимо убедиться в возможности приобрести все элементы, позволяющие построить воздуховод для вытяжки нужной геометрии.
Обширная цветовая гамма пластиковых труб и коробов для вентиляции жилых домов позволяет легко вписать воздуховод в интерьер помещения
Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin
Пошаговая инструкция по изготовлению вытяжки
Самодельная вытяжка собирается в несколько этапов: сначала монтируют каркас, на нем – корпус. Затем крепят устройство на стену и соединяют его с вентиляцией дома.
Завершает работу отделка и декорирование. Есть разные способы, как сделать вытяжку на кухне в квартире своими руками.
Изготовление корпуса из различных материалов
Корпус устройства собирают из термостойких материалов, устойчивых к коррозии и сложным условиям работы. В противном случае корпус быстро придет в негодность под воздействием агрессивных факторов.
Готовый прибор крепят к стене над плитой. Оптимальная высота для газовых плит составляет 80 см, для электрических – 70 см. Самый простой и эстетичный вариант – спрятать его в навесном шкафу.
Если такового нет, можно обшить вытяжку гипсокартоном. Это недорого и эстетично.
Гипсокартон
Самодельная вытяжка из гипсокартона
Сейчас один из самых ходовых материалов – гипсокартон. Его используют при создании самых разных конструкций, от декоративных ниш до межкомнатных перегородок.
Листы этого материала вполне подойдут и для того, чтобы сделать вытяжку на кухне своими руками. Только брать нужно влагостойкий гипсокартон, т. к. из-за испарений от плиты на стенках может скапливаться конденсат. Обычный ГКЛ быстро придет в негодность.
Собирают устройство для очистки воздуха в несколько этапов. Сначала выполняют разметку. На стене отмечают нижний контур вытяжки, высоту крепления. Отмечаются места, где будут находиться подвесы, минимальное количество точек опоры – 2.
Если труба будет проходить с изгибами, то на потолке и стенах также отмечают места крепления короба вытяжки.
Затем переходят к созданию каркаса. Его собирают из металлических профилей. В первую очередь делают короб для воздуховода. Его ведут от вытяжного отверстия к плите. Хорошо, если это будет короткая прямая.
Если плита смещена, то трубу придется прокладывать с изгибами. Профили закрепляют на стене по периметру короба для воздуховода. Первый профиль укладывают вниз частями и закрепляют на стене.
Чтобы конструкция получилась достаточно жесткой, монтируют поперечные планки из профиля. Нижнюю часть короба обшивают гипсокартоном.
Затем переходят к сборке каркаса изделия над плитой. Из профилей собирают нижнюю раму, крепят ее на стене. Затем из профиля вырезают остальные элементы каркаса и соединяют с нижней рамой.
Усилят конструкцию боковые ребра жесткости, также изготовленные из профиля.
Вытяжку соединяют с вентиляцией с помощью гофрированной трубы. Чтобы минимизировать шумы, гофру оборачивают изоляционным материалом.
Завершает создание корпуса обшивка всех элементов. Из гипсокартона вырезают куски необходимого размера и закрепляют на профилях. Внутри можно установить двигатель, который сделает вытяжку принудительной.
Готовый корпус шпаклюют и окрашивают или оклеивают обоями.
Другие материалы
Вытяжка из фанеры
Вместо ГКЛ подойдут другие материалы, например, листы нержавейки, пластиковые панели или фанера. Главное, чтобы материал был прочным, надежным и долговечным.
Здесь суть и последовательность одна и та же: разметка, сборка каркаса, подключение к вентиляции, обшивка и декорирование. Последний этап имеет больше всего отличий и вариантов.
Например, вытяжку из фанеры можно покрыть лаком, а пластиковые панели не нуждаются в дополнительных украшениях.
