Гофрированный воздуховод
Такой воздуховод имеет одно важное достоинство — простоту монтажа. Для установки металлической гофры достаточно просто закрепить ее одним краем к вытяжке, а другим краем к вентиляционному каналу. Для монтажа используются специальные круглые хомуты, стягиваемые болтами
Конструкция вытяжки такова, что ее выход представляет собой квадрат. Поэтому при покупке гофры сразу покупайте переходник на вытяжку, имеющий круглое сечение
Для монтажа используются специальные круглые хомуты, стягиваемые болтами. Конструкция вытяжки такова, что ее выход представляет собой квадрат. Поэтому при покупке гофры сразу покупайте переходник на вытяжку, имеющий круглое сечение.
К преимуществам гофрированного воздуховода можно отнести:
- возможность растягивания гофры по длине на значительное расстояние;
- отсутствие резких изгибов и дополнительных соединительных элементов, что уменьшает внутреннее сопротивление внутри трубы;
- демократическая цена, в несколько раз меньшая, нежели стоимость пластиковых воздуховодов;
- возможность установки гофры большего диаметра, нежели диаметр вытяжки. Для этого воздуховод плотно прижимается хомутом к переходнику.
Диаметр труб для вытяжки
Вентиляционная труба для вытяжки или воздуховоднеобходимо еще подобрать по диаметру. Он не должен быть меньше диаметра выходного отверстия вытяжки и вентиляционной решетки. Если поставить трубу меньшего диаметра, то это непременно приведет к увеличению сопротивления воздуха и потере мощности вытяжного устройства. В идеале диаметр воздуховода и диаметр вытяжки должны совпадать.
Помимо диаметра труб также важно обратить внимание на их конструкцию. То есть на то, как они проходят по стене. Например, воздуховод обязательно должен идти под тупым углом и ни в коем случае не сгибаться на угол более 90 градусов
Например, воздуховод обязательно должен идти под тупым углом и ни в коем случае не сгибаться на угол более 90 градусов
Такие изгибы могут вызвать появление обратной тяги
Например, воздуховод обязательно должен идти под тупым углом и ни в коем случае не сгибаться на угол более 90 градусов. Такие изгибы могут вызвать появление обратной тяги.
Установка вытяжки и вентиляционной трубы может включать в себя установку обратного клапана, который препятствует обратному движению воздуха из вентиляции к кухонным устройствам.
Как спрятать трубу от вытяжки?
Как правило, трубы для вытяжек располагают вдоль стены, пряча их за кухонными шкафчиками. Существует множество способов замаскировать их от посторонних взглядов.
Первый способ — покрасить воздуховод в тон стенам или оклеять его кухонными обоями. Независимо от вида используемой трубы, спрятать ее можно в специальном пластиковом коробе, предназначенном именно для этих целей. Короб располагают либо на кухонных шкафах, либо на стене, либо под самым потолком.
Рекомендуется использовать последний вариант, особенно если потолок у вас подвесной. В этом случае короб будет сливаться с потолком в одно целое.
Установка вентиляционной трубы на вытяжку и ее подвод к системе общей вентиляции можно обставить таким образом, что будет создан новый элемент интерьера. Например, после прокладки трубы по стене, обшейте ее гипсокартоном, придайте материалу какую-то необычную форму, вставьте в гипсокартон светильники. Вы будете поражены тем, что ваша кухня стала еще красивее от этого нововведения.

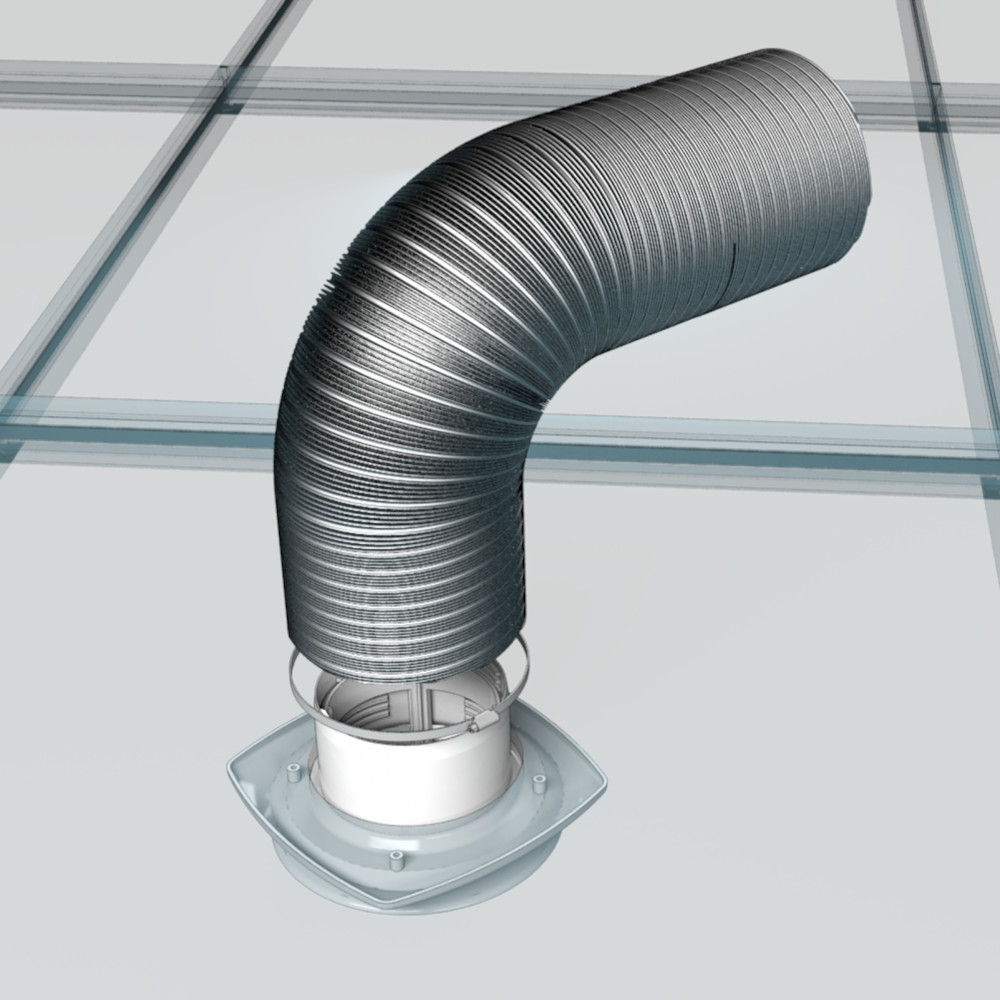

Если у вас пластиковый подвесной потолок, то вы без труда сможете замаскировать трубу, полностью скрыв ее из вида. Поверх такого потолка ее вообще не будет видно, а до входа в потолок можно зашить ее пластиком, соорудив небольшой каркас из металлических профилей. Такой каркас легко можно прибить к стене, поместив внутрь воздуховод, а затем закрепить на каркасе пластиковые панели.
Виды воздуховодов по материалу
Все трубы для вытяжек подразделяются на два основных вида, в зависимости от материала производства:
- жесткие пластиковые;
- гибкие гофрированные.
Пластиковые
Пластиковые внешние вентиляционные трубы для вытяжек могут обладать круглым или прямоугольным сечением. На сегодняшний день наиболее популярны пластиковые воздуховоды с круглым сечением, так как круглая форма позволяет свести к минимуму сопротивление воздуха. Соответственно, КПД у таких воздуховодов выше, чем у прямоугольных. Последние же обладают более презентабельным внешним видом и лучше вписываются в интерьер кухни. Размеры пластиковой вентиляционной трубы для вытяжки могут быть разными, в зависимости от диаметра отверстия в вентиляционном стояке и сечения патрубка вытяжного прибора.
Очень важным параметром для нормального функционирования вентиляционной коммуникации считается правильное соединение отдельных элементов конструкции. Как правило, стыковка выполняется с помощью специальных комплектующих, которые можно приобрести вместе с вентиляционными трубами.
Пластиковые вытяжные трубы бывают с круглым и прямоугольным сечением
Рассмотрим основные плюсы использования труб из пластика в вентиляционной системе:
- пластик обладает отличными шумоизоляционными качествами;
- стенки пластиковых труб являются идеально гладкими, что позволяет воздуху циркулировать по ним, не встречая на своём пути никаких препятствий;
- пластиковые трубы не скапливают грязь и жир на своих стенках.

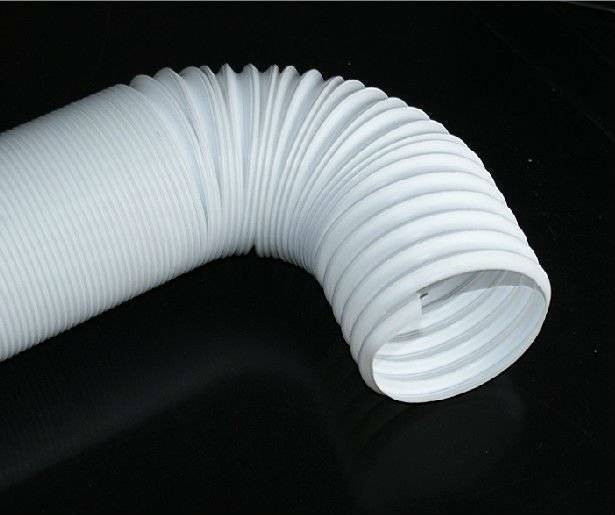

Гофрированные
Трубы для вытяжки на кухне могут быть гофрированными. Главный плюс такого воздуховода — это лёгкость установки. Гофрированная труба из металла, которая используется для вентиляционной системы, монтируется так: один её конец закрепляется к вытяжке, а другой к вентиляционной шахте. Фиксация гофротрубы происходит за счёт специальных стяжных хомутов.
Выход вытяжки выполнен в форме квадрата, поэтому при покупке гофротрубы рекомендуется сразу приобрести переходник, который позволит соединить конструкцию в единое целое.
Труба гофрированная для вытяжки имеет такие плюсы:
- гофротрубу можно растягивать, тем самым регулируя длину воздуховода;
- отсутствие соединительных элементов и углов минимизирует сопротивление внутри трубы;
- такие изделия стоят на порядок дешевле, чем пластмассовые;
- в случае необходимости благодаря гибкому строению можно провести монтаж гофротрубы, которая обладает показателем сечения выше, чем диаметр вытяжки. В этом случае также поможет стяжной хомут.
Гофрированные трубы гибкие, легкие и простые в монтаже — для их соединения с патрубком вытяжки применяют обычные хомуты
Форма сечения вентиляционных труб и нюансы совмещения
В настоящее время фирмы — производители выпускают вентиляционные короба в двух видах поперечного сечения: круглые трубы и прямоугольные плоские каналы. Оба вида с успехом применяются для организации вытяжки кухонь, санузлов и жилых помещений. Не существует каких-то особых критериев выбора той или иной формы канала, все зависит от личных пожеланий и вкусов, хотя многие утверждают об особом удобстве монтажа плоских коробов.
Круглые пластиковые трубы
Самой распространенной и, самое главное, привычной формой поперечного сечения каналов систем вентиляции считаются круглые пластиковые трубы. Высокая пропускная способность обусловлена отсутствием соединительных швов, что положительно влияет на скорость потока воздушного потока, обеспечивая быструю вытяжку загрязненного воздуха из помещений. Кроме того, монтировать круглые трубы довольно просто, с этой работой справится каждый домашний мастер.
В случае необходимости изменить прямую линии вентиляции и повернуть ее нужном направлении, используется пластиковые отводы для вентиляции или гибкая вставка – гофра пластиковая для вентиляции, которая легко подсоединяется к конструкции трубы с помощью специальных крепежей – хомутов.
Трудно не согласиться с тем, что внешний вид вытяжной вентиляционной трубы не украшают интерьер квартиры. Поэтому их стараются спрятать за кухонными полками и шкафчиками. Круглые трубы сложно «замаскировать». Именно в этом заключается их недостаток.
Пластиковый короб прямоугольной формы
Прямоугольные короба, в отличие от круглых труб, собираются в любую конфигурацию. Если нужно развернуть вытяжную или подающую магистраль под углом в 90 градусов, можно воспользоваться отводами или пластиковыми переходниками для вентиляции. Плоские вентиляционные каналы кухонной вытяжки можно установить сверху навесных шкафчиков, сделав вытяжную магистраль практически незаметной.
По сравнению с круглыми каналами, стоимость прямоугольных пластиковых коробов дороже почти на треть и они обладают меньшей пропускной способностью, что несколько снижает производительность системы. Для небольших кухонь, оборудованных стандартными бытовыми вытяжками, такой линии хватает, но для купольных устройств большой мощности, плоские каналы не могут обеспечить пропуск необходимого объема воздуха.
Другая проблема пластиковых прямоугольных венткоробов связана с качеством вентиляции. При прохождении воздушного потока через систему, составленную из нескольких плоских элементов, увеличивается коэффициент аэродинамического сопротивления местах соединения составных элементов, скорость потока существенно падает.
Сравнительные таблицы расхода воздуха круглых и прямоугольных воздуховодов
Критерии выбора оборудования
Конфигурация рассматриваемых приборов такова, что даже самые миниатюрные из них без ущерба качеству справляются с возложенными на них задачами. Поэтому к вопросу выбора нужно подходить комплексно – учитывать не только техническую «начинку», но и габариты, дизайн, уровень эффективности и потенциальные сопутствующие сложности, например, трудоемкое обслуживание. Далее будут рассмотрены базовые факторы, которые нельзя упускать из внимания.
Габариты наклонной вытяжки
Ширина такой бытовой техники может варьироваться в пределах 35-120 см. Для небольших кухонь целесообразно приобретение малогабаритных моделей, таких же, как и установленные варочные поверхности, плиты. Средняя в данном сегменте фронтальная ширина составляет 50 см. Более солидные вариации тоже имеют собственную аудиторию – их покупают для просторных кухонь, зачастую совмещенных со столовой.
Уровень производительности
Этот показатель определяется в соответствии с объемом воздуха, который принудительно пропускается через оборудование в течение 1 часа. Чтобы точнее определить требуемую работоспособность вытяжки, следует воспользоваться стандартной формулой: умножить объем кухни на 12 и прибавить еще 15% от полученного значения. Если приобрести оборудование в соответствии с этим расчетом, можно получить в итоге эффективную систему очистки воздуха, стабильно функционирующую, то есть без колебаний в рамках крайних нагрузок.
Наклонная вытяжка с производительностью 750 куб. метров в час
Например, если площадь кухни не превышает 17 кв. метров, для нее будет достаточно наклонной вытяжки, производительность которой держится в пределах 1 500 куб. метров в час. Если рабочее помещение еще меньше, не стоит переплачивать – лучше установить недорогую модель с производительностью не более 1 000 куб. метров в час.
Специфика используемого фильтра
Преобладающее большинство серий оснащается одноразовыми угольными элементами, которые нуждаются в периодической замене. В усовершенствованных линейках среднего ценового сегмента встречаются многоразовые фильтры-жироулавливатели. В этом случае обслуживание сводится к периодическому их промыванию с нейтральным средством.
Если опустить критерий внешнего исполнения – несомненно важный для поддержания единства дизайнерской композиции – на первый план может выйти присутствие таких удобных дополнительных опций, как автоматическое отключение, таймер с несколькими режимами.
Востребованные торговые бренды
Самыми надежными и практичными в условиях интенсивной эксплуатации признаны разработки под следующими марками:
- Siemens и Bosch – проверенные десятилетиями «немцы»;
- интересные линейки шведского бренда Asko;
- одни из самых доступных, притом качественных – словенские вытяжки Gorenje.
Если рассматривать новичков профильного рынка, которые еще не успели обзавестись подобной «непробиваемой» репутацией, но все же предлагают технику высокого качества, стоит упомянуть:
- российского производителя Elikor;
- украинского дебютанта Eleyus;
- немецкого новатора Kronesteel.

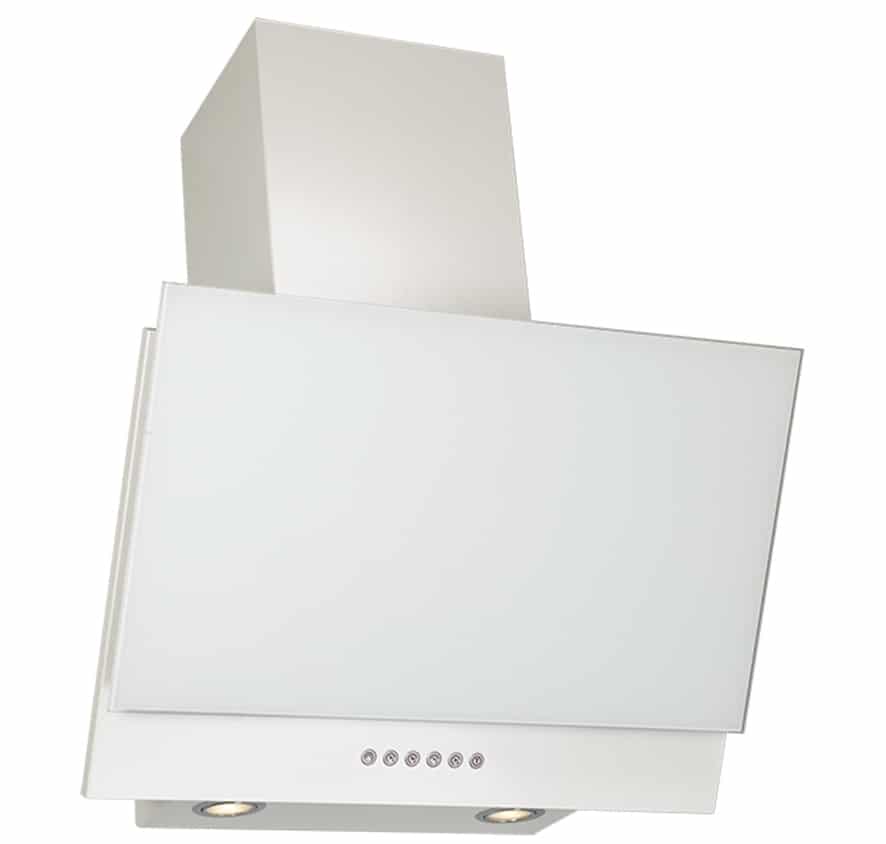

Наклонная вытяжка российского производителя Elikor
Hansa, Faber, Electrolux, Jet Air занимают значительную часть отраслевого рынка, притом ценообразование у них напрямую зависит от статуса производителя и его политики распределения ресурсов. Крона, Elica – представители бюджетного сегмента, здесь стоимость техники начинается от 15 тыс. рублей.
Устройство и назначение воздуховода
Основной задачей вентиляционной системы считается вывод за пределы помещения вредных веществ, дыма, неприятных запахов. Кроме того, она отвечает за очистку воздуха. Обычно в частных домах расстановка мебели и техники внесена в план строительства, что позволяет выполнить вытяжку удобным способом. В квартирах проблемы с установкой плиты прямо под вентиляционным каналом или выводом вытяжки возникают гораздо чаще.
На сегодняшний день существует множество решений, как удлинить воздуховод, однако, специалисты не советуют устанавливать слишком длинные конструкции. Это связано с тем, что длина воздуховода отражается на КПД системы.
Кроме этого, вентиляционная труба для кухонной вытяжки не должна иметь много изгибов. Это также уменьшает её эксплуатационные характеристики. Опираясь на это, можно сделать вывод, что чем ближе вытяжка расположена к шахтному вводу, тем выше её работоспособность.
Характеристики и особенности вытяжного канала в первую очередь зависят от типа вытяжки. Вентиляционные системы делят на два вида по расположению выхода: без вывода на улицу и с выводом. Соответствующая второму варианту система может иметь наружные трубы вентиляции, которые проводят сквозь стену или крышу.
Для того, чтобы вытяжка выполняла свои функции, она должна располагаться прямо над плитой
Материалы, из которых выполняются трубы для вытяжки, могут быть разными, но наиболее распространёнными из них являются пластмассовые и гофрированные изделия. И те, и другие обладают своими достоинствами и недостатками, с которыми необходимо ознакомиться перед их выбором.
Цена гофры для вытяжки: что следует учесть, чтобы не переплачивать
Перед покупкой желательно изучить различные предложения на строительном рынке. В ином случае можно просто заплатить лишние деньги за товар сомнительного качества. Лучше не поленится, пройтись по магазинам и ознакомиться с ценовыми вариантами в интернете. Избежать лишних затрат поможет точный замер воздуховода, тогда не придется платить за лишние сантиметры материала.
Важно учесть место использования гофры. На улице, где воздуховод применяется в качестве приточной вентиляции, предусматривающей подогрев или охлаждение, следует отдать предпочтение модели с теплоизоляционным слоем
Цена гофры с утеплителем будет несколько выше, гарантируя при этом не только высокую термостойкость, но и низкий уровень производимого в системе шума. Изолятором в таких моделях служит минвата. Таким образом, труба представляет собой сэндвич из внутреннего и наружного алюминиевого слоя и прослойки из минеральной ваты. Поэтому применение утепленной гофры актуально в местах, где недопустим высокий уровень шума.
Чаще всего для вытяжки используются гибкие алюминиевые трубы, их стоимость в среднем составляет 140-180 руб. за пог. м
В быту чаще всего используют гибкие трубы для соединения кухонного вытяжного устройства с каналом вентиляции, через который выходит отработанный воздух. Обычно это алюминиевая гофра для вытяжки 120 мм, цена такого изделия колеблется от 140 до 180 рублей за пог. м.
Желательно купить гофру для вытяжки 120 мм с небольшим запасом длины, учитывающим повороты и изгибы. В то же время не стоит покупать чрезмерно длинное изделие, так как при установке его нужно максимально растянуть, что уменьшит ребристость гофры. А чем меньше ребер, тем слабее вибрация и меньше шума, исходящего от работающей системы.
Вытяжка для кухни с воздуховодом: конфигурации воздуховодов
Учитывая конфигурационные особенности, трубы делят на 2 типа. Отметим, что они одинаково успешно применяются в квартирах и загородных домах.
Жесткие конструкции. Речь идёт об алюминиевых, стальных или пластиковых изделиях
Главная особенность устройств этого типа – внутренняя поверхность остается всегда гладкой, что крайне важно для недопущения скопления жира, копоти и грязи. Ко всему прочему установка воздуховодов данного типа занимает минимум времени, физических усилий
Удобство эксплуатации нивелирует ключевой недостаток – высокую цену.
Гибкие решения. В 90% случаев речь идёт о гофрированных алюминиевых каналах. Сегодня популярностью пользуются пластиковые модели, угол размещения которых можно корректировать любым удобным образом. Главное преимущество этих изделий – их можно сжимать и растягивать абсолютно свободно. Длина такого короба не может превышать 3 м, потому как каждый последующий метр нивелирует уровень производительности на 7%.
Без практических навыков самостоятельно установить металлические или пластиковые воздуховоды для вытяжки крайне сложно. Гораздо проще сделать это, при наличии гибких конструкций – гофры.
Разновидности труб для вентиляции
Основная задача вентиляционной системы – отвод загрязненного воздуха из помещения.
Эффективность и надежность всей системы зависит от выбора типа вентиляционной трубы.
- минимальный диаметр трубы для вентиляции в частном доме должен составлять 15 см;
- поверхности воздуховода должны быть устойчивы к коррозии;
- вес конструкции влияет на сложность монтажных работ и обслуживание;
- размер сечения воздуховода влияет на пропускную способность;
- все элементы системы должны соответствовать требованиям пожарной безопасности.
Важным критерием выбора вентиляционной трубы является материал, из которого она изготавливается. Ниже рассмотрены самые популярные из них.
Пластиковые трубы
Пластиковые воздуховоды производятся из полипропилена, полиуретана и поливинилхлорида. Они отличаются большим разнообразием форм и размеров, наиболее популярными являются круглые и прямоугольные.
Данные типы труб получили широкое распространение благодаря целому ряду достоинств.
Преимущества круглых и прямоугольных пластиковых воздуховодов:
- относительно небольшой вес, благодаря чему монтаж системы может осуществляться одним человеком, кроме того, не создается избыточная нагрузка на подвесные кухонные конструкции;
- низкая уязвимость для воздействия влаги и химических веществ;
- хорошая герметичность;
- простота в обслуживании;
- широкий диапазон рабочих температур;
- низкий уровень шума при работе;
- большой срок службы;
- эстетичный вид;
- экологичность;
- устойчивость к появлению коррозии.
К недостаткам пластиковых труб можно отнести необходимость использовать дополнительные соединительные элементы при монтаже, а также то, что сам процесс установки достаточно сложный и требует специальной подготовки.

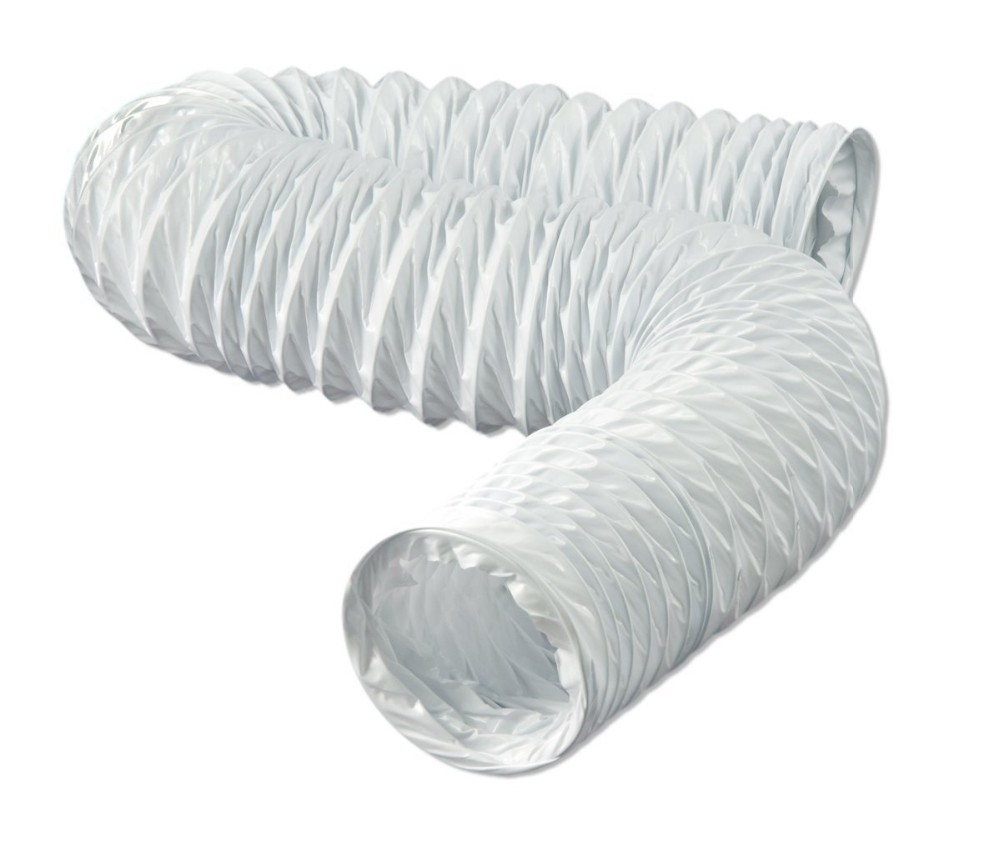

Гофрированные трубы
Самым дешевым вариантом для вентиляционной системы является гофрированная труба. Она состоит из металлических колец, обернутых ламинированной фольгой.
В изначальном состоянии кольца плотно прилегают друг к другу, но в процессе монтажа расстояние между ними способно увеличиваться за счет растягивания оболочки, а сама труба может вытягиваться и изгибаться под нужным углом.
Этими свойствами объясняется универсальность труб при монтаже: они легко устанавливаются в самых труднодоступных местах, а весь процесс не вызывает особой сложности.
Важно помнить! При неполном растяжении гофрированной трубы, а также сильном изгибе появляется дополнительное сопротивление потоку воздуха, что вызывает характерный шум.
Основные преимущества гофрированных воздуховодов:
- срок службы — до 50 лет;
- допустимое нагревание поверхностей — до 250 °С;
- устойчивость к воздействию влаги и коррозии;
- относительно легкий монтаж.
Металлические воздуховоды
Материалом для изготовления металлических вентиляционных труб служит оцинкованная или нержавеющая сталь. Они устойчивы к появлению ржавчины и имеют небольшой вес.
Такой тип воздуховода стоит выбирать для установки в помещениях с повышенным содержанием влаги и большими колебаниями температур.
Для монтажа металлических вентиляционных труб достаточно минимальных знаний и навыков.
Тканевые воздуховоды
Воздуховод такого типа представляет собой вентиляционный канал, сделанный из ткани, закрепленный с помощью специальных колец на потолке. За счет давления воздуха, проходящего внутри, конструкции придается форма трубы.
Материалом для изготовления служат полиамид, полиэстер или полиэфир. Тканевые воздуховоды встречаются достаточно редко и изготавливаются на заказ. Для проектировки потребуется опытный специалист.
Основные преимущества:
- быстрый монтаж;
- небольшой вес;
- отсутствие конденсата;
- низкий уровень шума;
- устойчивость к коррозии;
- удобство в обслуживании.
Помимо материала, при подборе и расчете воздуховода необходимо учитывать форму сечения. Большей популярностью пользуются круглые трубы, они оказывают меньшее сопротивление потоку проходящего воздуха.
Прямоугольные трубы не нарушают эстетичный вид помещения, их можно монтировать вплотную к стене.
Гофрированные и тканевые воздуховоды бывают только круглыми в сечении, пластиковые и металлические могут быть и круглой, и прямоугольной формы.
Размеры сечения рассчитываются по специальной формуле для каждого конкретного помещения. На практике часто встречаются диаметры 100-120 мм для круглых труб и размеры 55×110, 60×122 – для прямоугольных.
Распределение объемов вытяжки по помещениям и определение площади поперечного сечения каналов
Итак, найден объем воздуха, который должен поступить помещения квартиры в течение часа и, соответственно, выведен за это же время.
Далее, исходят их количества вытяжных каналов, имеющихся (или планируемых к организации – при проведении самостоятельного строительства) в квартире или доме. Полученный объем необходимо распределить между ними.
Для примера, вернемся к таблице выше. Через три вентиляционных канала (кухня, санузел и ванная) необходимо отвести 240 кубометров воздуха в час. При этом из кухни по расчетам должно отводиться не менее 125 м³, из ванной и туалета по нормативам – не менее, чем по 25 м³. Больше – пожалуйста.
Поэтому напрашивается такое решение: кухне «отдать» 140 м³/час, а оставшееся — разделить поровну между ванной и санузлом, то есть по 50 м³/час.
Ну а зная объем, который необходимо отвести в течение определённого времени – несложно подсчитать ту площадь вытяжного канала, которая гарантированно справится с задачей.
Правда, для расчетов требуется еще и значение скорости воздушного потока. А она тоже подчиняется определённым правилам, связанным с допустимыми уровнями шума и вибрации. Так, скорость потока воздуха на вытяжных вентиляционных решетках при естественной вентиляции должна быть в пределах диапазона 0,5÷1,0 м/с.
Приводить формулу расчета здесь не будем – сразу предложим читателю воспользоваться онлайн-калькулятором, который определит требуемую минимальную площадь сечения вытяжного канала (отдушины).
Калькулятор расчета минимальной площади сечения вентиляционной отдушины
Обладая элементарными знаниями в геометрии, полученную площадь несложно привести к размерам прямоугольника. Правда, при этом должно соблюдаться условие – соотношение длинной и короткой стороны – не более, чем 3:1.
Нередко вентиляционные решетки имеют и круглое окно. Значит, необходимо пересчитать площадь сечения в диаметр. Или же требуется сделать переход от прямоугольного сечения на круглое. В обоих случаях будет полезен третий калькулятор, предназначенный специально для такой цели.
Калькулятор расчета диаметра круглого канала, эквивалентного площади прямоугольного
Полученное значение будет ориентиром при приобретении стандартных деталей с круглым сечением. Естественно, округление при этом делается в бо́льшую сторону.
Основные элементы системы вентиляции
Система вентиляции состоит из следующих элементов:
- Вентиляционный воздуховод. Подбор осуществляется в зависимости от требуемого сечения и размера. Проще использовать профильную пластиковую трубу на кухне для вытяжки, поскольку ее достаточно просто крепить. Типовые размеры воздуховодов прямоугольного сечения 60х120 мм и 60х204 мм.
- Соединители. Они бывают равноценными и переходными. Последние используются для соединения пластиковых труб вентиляции разного размера, при этом переход осуществляется плавно.
- Повороты. Применяются для изменения направления пластиковой трубы вентиляции в горизонтальной или вертикальной плоскости.
- Тройники. Они имеют все выходы одинакового сечения и стандартный угол ответвления 90°.
- Крепежные элементы. Используются с целью быстрого монтажа пластиковых труб для вентиляции.
- Обратный клапан. Позволяет задавать требуемое направление движения потока воздуха. Чаще всего его используют в принудительной вентиляции при выключенном вентиляторе для предотвращения попадания воздуха с улицы.
Также существуют переходы с вентиляционных пластиковых труб прямоугольного сечения на круглые и другие специализированные изделия, позволяющие монтировать в доме систему воздухообмена своими руками.
Для монтажа вытяжки необходимы дополнительные элементы
Все дополнительные элементы подбираются с учетом размеров основной трубы.
Как выбрать размер и конструкцию воздуховода
В строительных магазинах представлен широкий ассортимент конструкций, используемых для притока и отвода кислорода. Чаще встречаются изделия следующего типа:
- алюминиевые гофры,
- круглые трубы из термостойкого пластика,
- гофрированный пластик,
- конструкции прямоугольной формы (зачастую это плоские воздуховоды для вытяжки),
- изделия из оцинкованной или нержавеющей стали.
Для бытовой вентиляции чаще применяют пластиковые прямоугольные трубы, алюминиевые гофры круглого сечения. Выбор обусловлен легкостью и простотой монтажа, с этой задачей справится даже неопытный мастер.
Определяемся с конструкцией и диаметром
Задача первостепенной важности – определиться с конструкцией труб, их диаметром. Очень важно придерживаться нескольких простых правил:
Диаметр воздуховода должен соответствовать или быть несколько больше выходного отверстия кухонной вытяжки. А еще он должен совпадать с выходным отверстием вентиляционного канала. Если размеры окажутся меньшими, то работоспособность системы вентиляции ухудшиться. Внутри конструкции возникнет дополнительное сопротивление потоку воздуха. Это непременно спровоцирует повышение шума. Как следствие, вытяжка с воздуховодом очень быстро выйдет из строя
Все части и элементы конструкции необходимо измерить до приобретения вытяжного устройства.
Максимальная длина воздуховода – 3 метра, при этом при каждом лишнем метре эффективность вентиляции сокращается на 10%.
Важное условие грамотной установки и эксплуатации вытяжного устройства – минимальное количество изгибов. Максимальный угол не должен превышать 90 градусов, поскольку каждый угол приводит к падению производительности на 10%
Если установить конструкцию под углом больше 90 градусов, может возникнуть эффект обратной тяги, и без обратного клапана не обойтись.
Увеличить сечение не имеет особого смысла. Выгоды от этого никакой, поскольку это не повлечет за собой увеличение производительности вытяжки. Устанавливаемый канал станет тяжелее, вес конструкции увеличиться, что непременно ударит по семейному бюджету.
Соединительные элементы — фитинги
Пластиковые фитинги помогут собрать магистраль нужной конфигурации. Для соединения труб или коробов, поворота магистрали под нужным углом используют следующие фитинги для вентиляции»
- Прямой угол под 90 градусов.
- Угол поворота на 45 градусов.
- Тройниковое ответвление под 90 или 45 градусов.
- Крестовина.
- Соединительная муфта.
В каталоге фитингов различных производителей имеются различные сборочные компоненты, позволяющие составить любую вентиляционную трассу. Например, для подключения вытяжки, расположенной над кухонной плитой, необходимо повернуть канал вентиляции под прямым углом, пользуясь угловым отводом. Далее прямой участок трубы нужно повернуть в сторону отверстия вытяжной шахты. Для этого используют поворотный соединительный элемент.
Как выбирать диаметр для труб
Основная проблема при выборе воздуховода – это не ошибиться с размером по сечению у трубы. Прежде всего, нужно учитывать, чтобы диаметр канала для отвода отработанного воздуха не был меньше диаметра отверстия в вентиляционном колодце.
В противном случае, если вентиляционная труба для вытяжки подобрана с меньшим диаметром, будет создаваться дополнительное сопротивление. И в итоге производительность вытяжки ощутимо уменьшится. Исходя из этого, специалисты рекомендуют подбирать трубу согласно отверстию в вентиляционный колодец.
Порядок установки трубы от вытяжки до вентиляционного колодца
Работа вытяжки во многом зависти от правильного монтажа воздуховода до вентиляционного колодца.
При прокладке трубы необходимо учитывать, что:
- Изгиб трубы под 90 градусов отнимает около 10% от производительности вытяжной системы, а если он меньше, то это часто является причиной для обратной тяги.
- Нельзя делать более трех поворотов трубы под прямым углом. Если же без дополнительных изгибов не обойтись, то делать их нужно под углом больше 90 градусов.
- Желательно устанавливать трубу не более 3 метров, помнить при этом о снижении производительности от каждого метра на 5-10%.
Монтаж воздуховода для отвода угарного газа, как правило, производится после установки самой вытяжки.
Процесс сооружения системы
Устройство вытяжной вентиляции на кухне или в санузле начинается с разметки всей системы. После этого подбираются и просчитываются материалы. Никогда не спешите с расчетами. Все нужно делать взвешенно и спокойно.
При проектировании помните, что в вентиляции важна ее функциональность с возможностью максимального использования всех условий в каждой комнате. Если ошибетесь — придется использовать механические нагнетатели воздуха, что значительно повысит стоимость системы.
Для нормальной работы системы гравитационного типа желательно, чтобы у воздуховодов было как можно меньше поворотов. Рекомендовано устанавливать на возвышающиеся над кровлей вытяжные трубы турбинные дефлекторы – они усилят отток
Этапы монтажа:
- Проектировка вентиляции.
- Покупка оборудования: канализационные трубы, монтажные изделия, крепеж, фитинги, монтажные металлические ленты.
- Установка кронштейнов и хомутов по местам следования вентиляционных коммуникаций.
- Из крупных труб собирается вентиляционный стояк.
- Сборка и монтаж воздуховодов.
- Подключение всех веток между собой.
- Герметизация соединений. Особой нужды в этом нет, но не помешает.
- Установка вентиляторов и клапанов, если они предусмотрены.
- Монтаж вентиляционных заслонок.
Финиш всех видов монтажных работ – тестирование системы на работоспособность. Все действия заключаются в проверке тяги. Для этого нужно к вытяжным каналам приложить бумажный листок или салфетку.
Проектирование или разработка схемы
Создание проекта вентиляции начинается с элементарных расчетов и сбора информации, затем:
- Рассчитайте кратность воздухообмена во всем доме. Этот показатель зависит от объема всех помещений, их предназначения и количества проживающих. В жилых комнатах воздух должен полностью сменяться 1 раз за 1 час, а в технических помещения (туалет/ванна) – минимум 3 раза за 1 час. Сложив получившиеся цифры получаем показатель производительности, с учетом которого будет подбираться диаметр и высота вентиляционного оборудования.
- Нарисуйте схему движения воздушных потоков. Сразу прикидывайте положение втяжных и приточных каналов.
- Вычертите схему воздуховодов. Сейчас не учитывайте деталировку, придерживайтесь правил и постарайтесь вписать систему без усложнения дизайна. Это самый сложный этап работы. Скрыть вентиляцию из громоздких пластиковых труб не так просто.
Наброски готовы. Некоторое время еще обдумайте, какие устройства у вас будут внедрены в систему и где они будут находиться.
Деталировка и сборка системы
Решив все вопросы по схеме и придав ей окончательный вид, время переходить к деталировке.
Сначала тоже проводятся расчеты, подбираются составляющие системы, оборудование и сводиться бюджет, далее:
- Рассчитывается сечение и площадь воздуховодов. Учитывается максимальная скорость тихого передвижения воздуха – в противном случае в доме будет стоять гул.
- Все размеры переносятся на схему.
- Деталировка. Составляется перечень всех необходимых элементов с указанием сечений.
- Подсчитывается итоговая стоимость компонентов системы вентиляции. Сведите свои желания к имеющемуся бюджету. На этом этапе вам придется несколько раз изменить компоненты, отказываясь от желанного в пользу реального.
- Рисуется итоговый проект. Не забывайте об узлах прохода каналов вентиляции через кровлю, потолок, стены, изоляционные и расходные материалы, вентиляционные решетки, крепежи и все остальные мелочи, которые в итоге выльются в приличную сумму.
Осталось отыскать, купить и установить. Написано немного, а вот нервов, времени и сил на реализацию задуманного уйдет немало. Смонтировав всю систему, еще нельзя сказать что все готово.
Воздуховоды из канализационных труб собирают в соответствии с составленным проектом. ПП трубы и фитинги соединяют стыковой пайкой, ПВХ – холодной сваркой
Систему вентиляции из пластиковых канализационных труб еще нужно тестировать и дорабатывать в процессе эксплуатации. Добиться согласованной работы каждого элемента системы тоже не так просто. Если естественный вариант вентилирования будет недостаточно эффективен, стоит модернизировать путем установки вытяжных клапанов или их приточных собратьев.
