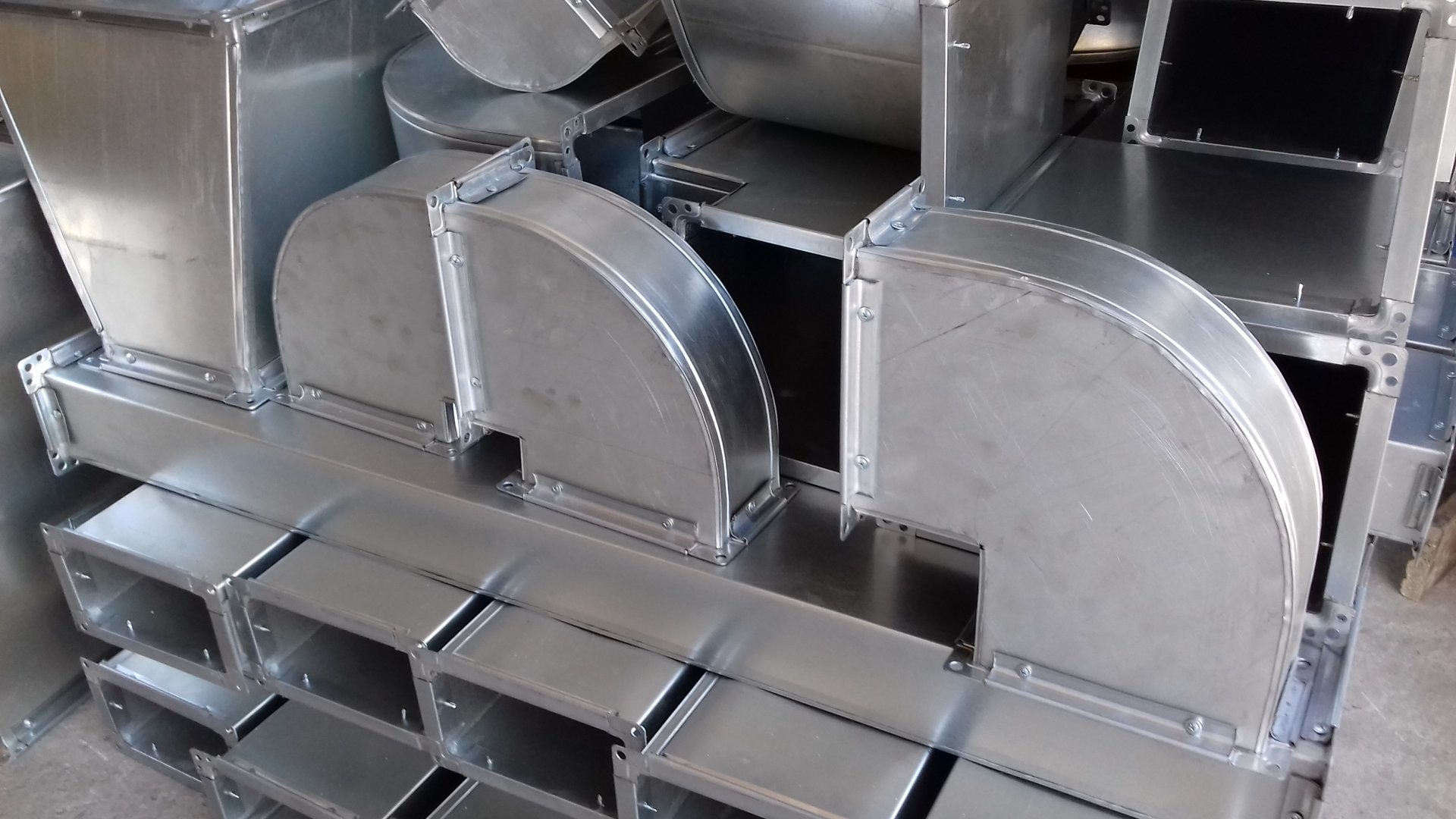

Воздуховоды прямоугольные
Производство воздуховодов сварных осуществляется из тонколистовой малоуглеродистой стали толщиной 1,0-1,4 мм.
Сварные воздуховоды используются преимущественно в системах дымо удаления и аспирации, а также в системах перемещения воздуха, нагретогосвыше 80°С, вентиляционных коллекторах, производственных цехах, общественных и жилых зданиях.Высокая герметичность достигается благодаря плотности материала. Надежность соединения воздуховода и фасонных изделий обеспечивается использованием при монтаже огнестойкого покрытия иасбестового шнура.Воздуховоды прямоугольного сечения из тонколистовой нержавеющей или оцинкованной стали устанавливаются в системах вентиляции с «мягким» режимом эксплуатации:
- жилых многоэтажных домах;
- детских садах и школах;
- офисных помещениях;
- медицинских учреждениях;
- ресторанах;
- развлекательных и торговых центрах.
Изготовление воздуховодов из оцинкованной стали или «нержавейки» прямоугольного сечения выполняется из листов толщиной 0,5-1,0 мм. Соединение прямоугольных воздуховодов осуществляется фланцевым способом. При стыковке элементов фланцевым методом подразумевается установка герметизирующей прокладки и скрепление фланцев болтовым соединением. На стыки соединяемых элементов у нас на производстве наносится герметик, апри монтаже для повышения герметичности системы рекомендуется использовать уплотнительную ленту.

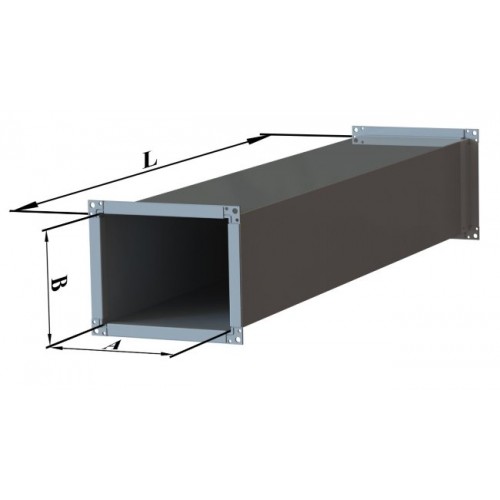

Стандартная длина прямого участка воздуховодов прямоугольного сечения составляет 1250 мм.
Если сравнивать прямошовный круглый воздуховод для вытяжки с прямоугольными, то, без сомнений, первый вариант окажется значительно дешевле. Кроме того, они обладают лучшей аэродинамикой, создают меньше шума, монтаж их выполняется быстрее.
Но в сравнении с трубами спирально-навивными, для прямошовных, из-за их небольшой длины, требуется устройство большего количества соединений, что влияет как на конечную стоимость монтажа, так и на надежность конструкции воздуховода и вентиляционной системы в целом.
Потому при устройстве вентиляции в небольшом офисном помещении или частном доме лучшее решение — купить воздуховоды прямошовные, что в первую очередь обусловлено их низкой стоимостью. Но для производственных цехов или промышленных зданий лучше использовать спирально-навивные воздуховоды.
Использование сварных, прямоугольных воздуховодов из оцинкованной либо нержавеющей стали оправдано в тех случаях, когда для вентиляционной системы по расчету требуется значительная площадь поперечного сечения.
Эксплуатационная область
Вентиляционные системы — это коммуникации, которые являются необходимыми и выполняют очень важную функцию, а именно: осуществляют циркуляцию воздуха в жилых помещениях. Используются такие системы в различных сферах человеческой жизни. Рассмотрим основные эксплуатационные области этих систем:
1. В жилых помещениях многоквартирных и частных домов. Для монтажа вентиляционных систем в хозяйственных целях, как правило, применяются круглые воздуховоды. Однако для внутридомовых вентиляций могут использоваться и прямоугольные воздуховоды, а круглые вентиляционные трубы в таком случае используются только для стыковки коммуникации с вытяжным прибором, таким образом, выступая в роли переходного элемента. Вентиляционные конструкции в жилых помещениях контролируют чистоту воздуха, влажность и запылённость, а также способствуют устранению неприятных запахов.
2. На различных производственных предприятиях. Для организации вентиляции на производствах чаще всего используют круглые воздуховоды, которые отличаются высокими пропускными показателями. Материалом для круглых воздуховодов, устанавливаемых на производствах, в большинстве случаев служит оцинкованная сталь. Конструкции из таких труб отлично справляются с удалением дыма, углекислого газа, различных химических соединений и т. д.
Вентиляционные системы устанавливаются в зданиях и сооружениях всех типов и любого назначения, самые крупные и мощные создаются для производственных предприятий
3. В санитарных учреждениях. Сегодня медицинские учреждения оснащаются вентиляционными каналами, собранными из труб круглого сечения. Это обуславливается всё той же высокой пропускной способностью круглых воздуховодов, которая позволяет обеспечить быстрое и качественное удаление неприятных запахов, а также снизить концентрацию углекислого газа в больничных палатах. Качественная циркуляция воздуха по таким каналам позволяет улучшить микроклимат помещений и снизить риск распространения той или иной инфекции.
4. В учреждениях общепита. Постройки, которые относятся к зданиям общественного питания, в большинстве случаев имеют вентиляцию, выполненную из круглых труб
В этом случае очень важно, чтобы трубы были выполнены из материала устойчивого к коррозийным воздействиям, поэтому в общепитах используются оцинкованные или полимерные воздуховоды. Основные функции этих систем — отвод дыма, запахов, а также поддержание нормального коэффициента влажности в помещениях

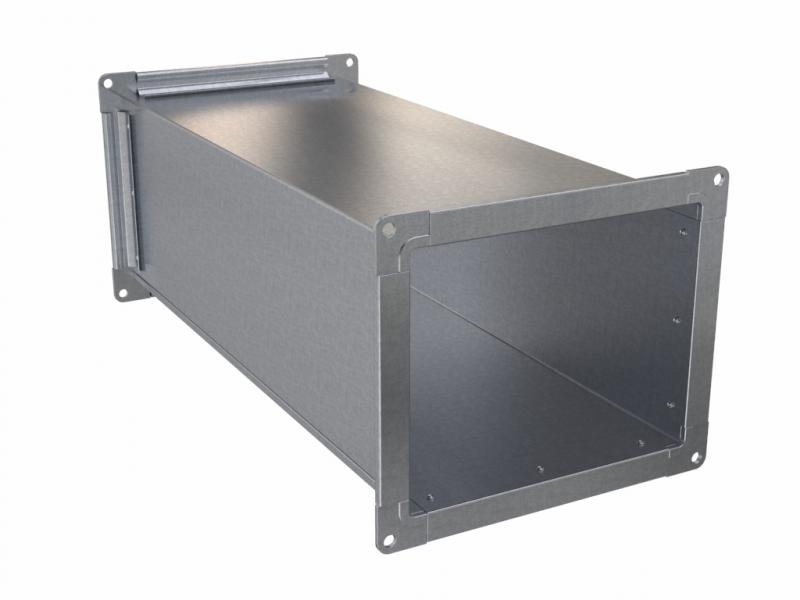

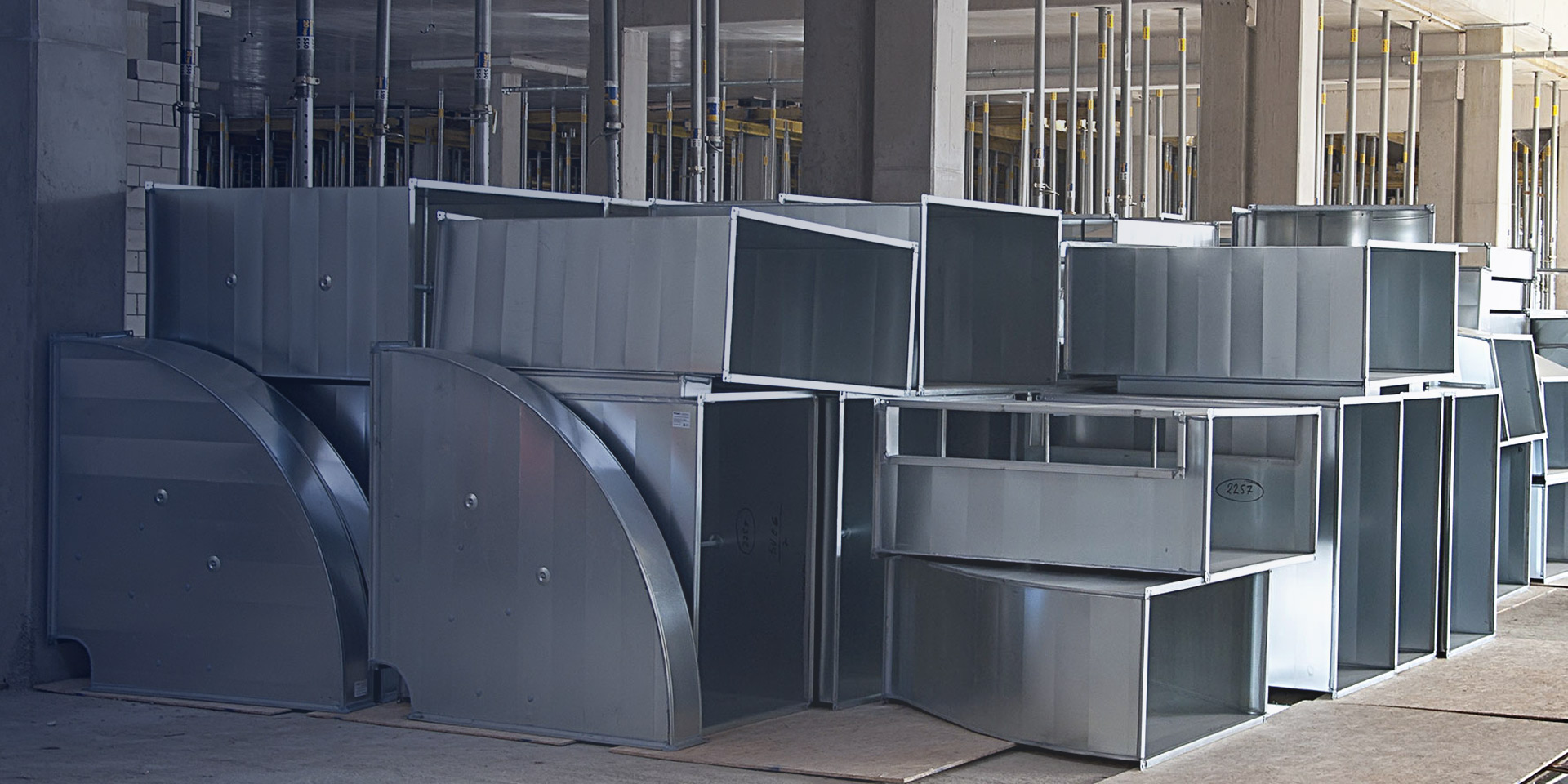

Производство воздуховодов прямоугольного сечения
Как уже было сказано выше, прямоугольные (или квадратные) вентиляционные коммуникации могут прокладываться как в частных, так и в производственных целях на промышленных предприятиях.
Стыки изделий заделываются следующими методами:
- сварка;
- пайка;
- замок механического типа.
Производственный процесс, направленный на изготовление прямоугольных изделий, не отличается особой сложностью и включает в себя несколько основных этапов, на которые стоит обратить внимание:
- В первую очередь по условной, развёрнутой на плоскости поверхности воздуховода производится раскрой листа металла.
- Второй этап является формообразующим и протекает с использованием листогибочного оборудования, которое сгибает заготовку. Гибка заготовки выполняется до придания ей формы воздуховода.
- На третьем этапе производится заделка стыков.
На сегодняшний день самым простым методом заделки стыка изделия считается механический. Организация замка не только ускоряет производственный процесс, но и снижает общие трудозатраты. Основной минус этой технологии заключается в том, что она снижает герметизационные показатели детали. Кроме этого, на замок расходуется дополнительный материал.
Для скрепления вентиляционных труб в продольной плоскости также можно использовать пайку. Пайка, как и организация механического замка, требует небольшой толщины стенки (до 1,5 мм). Использование пайки позволяет добиться хорошей герметичности воздуховода.
Соединение элементов прямоугольного воздуховода можно производить специальными замками
Заделка стыков вентиляционных сегментов может производиться с использованием сварочного оборудования. Как правило, сварка применяется для вентиляционных труб, толщина стенки которых превышает показатель в 1,5 мм. Воздуховоды, полученные посредством сварки, имеют самую высокую герметичность и отличаются хорошей надёжностью.
Оборудование для производства воздуховодов
Отдельные элементы вентиляционных коммуникаций производятся по чертежам. Их изготовление регламентируется стандартными техническими условиями. Если в качестве материала для воздуховодов выступает сталь (чёрная или оцинкованная), то тогда изделия получают спиральным способом. Этот метод включает в себя несколько вариантов исполнения:
- изготовление на фальцах;
- выполнение вентиляционных труб с использованием сварочного оборудования.
Помимо этого, на сварке или фальцах выполняются изделия и из других материалов. Рассмотрим их более подробно:
- титан;
- алюминий;
- нержавейка.
Большой популярностью пользуется сварная технология продольной отбортовки. Такой способ учитывает использование специализированного оборудования, которое выполняет контактную сварку изделий. Для изготовления титановых воздуховодов также используется специальное оборудование. Это связано с тем, что титан является очень прочным металлом и требует особого подхода. Сварку титановых вентиляционных элементов называют аргонодуговой и она выполняется с использованием специальных электродов.
Фальцы на вентиляционных трубах из нержавейки или алюминия обязательно должны соответствовать техническим нормам и иметь определённые размеры. Показатель сечения фальцев должен составлять 500 мм. Фиксация фальцев выполняется посредством точечной сварки, а также для их крепежа используют заклёпки. Фальцы в обязательном порядке должны располагаться в конце и в начале сегмента вентиляционной коммуникации.
Соединение деталей воздуховодов может производиться разными способами, в том числе без использования сварки
Вид №1. Пластиковые воздуховоды.
Особенности пластиковых воздуховодов:
- Неподвластны коррозии.
- Облегченный монтаж. Воздуховоды прекрасно нарезаются обычной ножовкой, а соединение компонентов производится как при помощи стандартных креплений, так и путем спаивания стыков. Второй вариант более практичен, так как дает полную герметичность, но при демонтаже этот нюанс может навредить целостности воздуховода.
- Самые легкие среди своих конкурентов.
- Высокая гладкость внутри трубы увеличивает обтекаемость и снижает энергетические затраты на перегонку воздуха. Пусть это и неощутимое значение (0.2-0.8%), но все же экономия.
Главное преимущество изделий из пластика – цена. Это ощутимо как при покупке, так и производстве воздуховодов. Хотя, в плане оборудования, процесс обойдется чуть дороже, вы сможете компенсировать этот недостаток высокой продуктивностью и дешевизной сырья.
Минус воздуховодов из пластика – термостойкость. Максимальной защитой от огня обладают ПВХ воздуховоды. Их порог термостойкости достигает 280 градусов.
Гофрированные воздуховоды могут объединять в себе сталь, фольгу и слои пластика, делая материал более стойким и универсальным. Форма труб из пластика может быть круглой, прямоугольной и квадратной, а структура допускается как гибкая, так и жесткая.
Что такое воздуховоды?
Прежде, чем начинать вплотную чем-либо заниматься, необходимо изучить область, в которой будут осуществляться инвестиции.
Их часто сравнивают с вентиляционными трубами – по сути, это одно и тоже. Небольшие отличия кроются в особенностях производства и оборудовании, которое используется для этих целей.
Область применения воздуховодов:
Частные дома и квартиры.
Основное назначение очевидно – поддержание чистоты, контроль уровня пыли внутри помещения и влажности воздуха. В жилых домах распространены круглые воздуховоды, так как вспомогательные трубы идут именно круглой формы.
-
Производство.
Будь то цех или завод, без вентиляции не обойтись никак. Производство воздуховодов для данных целей – одно из приоритетных направлений в бизнесе, так как доля заказчиков с этой отрасли не менее 40% от общего потока.
Воздуховоды отводят дым, газы, парообразные смеси различных химических соединений и тому подобное. Радиус (диаметр) трубы больше обычного в силу повышенного загрязнения из-за промышленных процессов.
Санитария.
Производство воздуховодов круглого сечения нацелено также и на медицинские учреждения. Вентиляция улучшает общий микроклимат в палатах больных за счет отвода излишков углекислого газа + снижает распространение болезнетворных микробов внутри помещения.
Общепит.
Для кухни вентиляция из воздуховодов с антикоррозийным покрытием просто жизненно необходима, так как вытяжка – неотъемлемый атрибут в любом помещении с кухонной утварью.
Офисы, склады, промышленные хранилища – производство воздуховодов необходимо везде. А учитывая, какой спрос на продукцию имеется, говорить о рентабельности бизнеса нет смысла. И так понятно, что она будет очень высока.
Существует 4 классификации воздуховодов – по типу материала, форме, типу соединения компонентов и наличию особых свойств.
При производстве воздуховодов может быть только две формы выпуска готовой продукции – круглые и прямоугольные конструкции. Важным параметром для производства является и гибкость воздуховода – здесь имеются гибкие жесткие и сварные конструкции.
Изучение рынка сбыта для производителя – это очень важная часть бизнес-плана, ведь начав производство воздуховодов, на которые нет спроса, вы рискуете прогореть в первые же несколько месяцев работы.
Классификация воздуховодов по типу производственного сырья состоит из 4-х разновидностей труб.

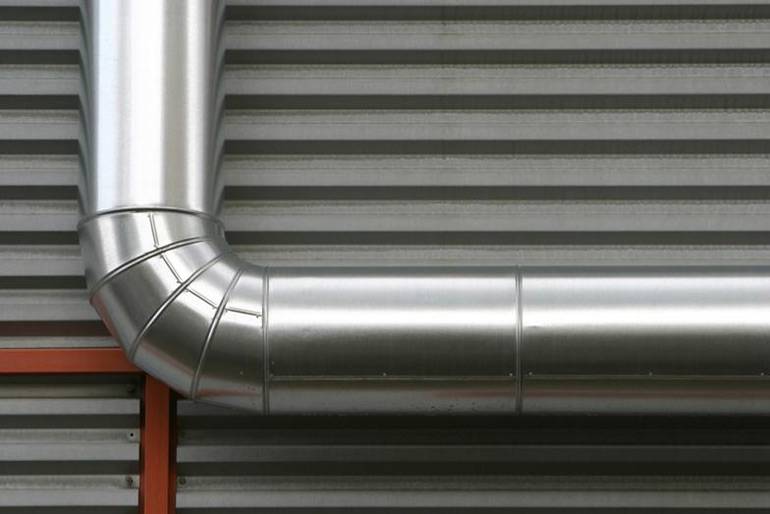

Воздуховоды круглого сечения
Круглые воздуховоды, разделяющиеся на прямошовные и спирально-навивные, отличаются компактностью, небольшой массой и легкостью монтажа.Воздуховоды из оцинкованной стали спирально-навивные изготавливаются из металлического листа, закручивающегося по спирали таким образом, чтобы шов, служащий также и наружным ребром жесткости, неизменно располагался снаружи. Соединение краев осуществляется по принципу замкового крепежа.

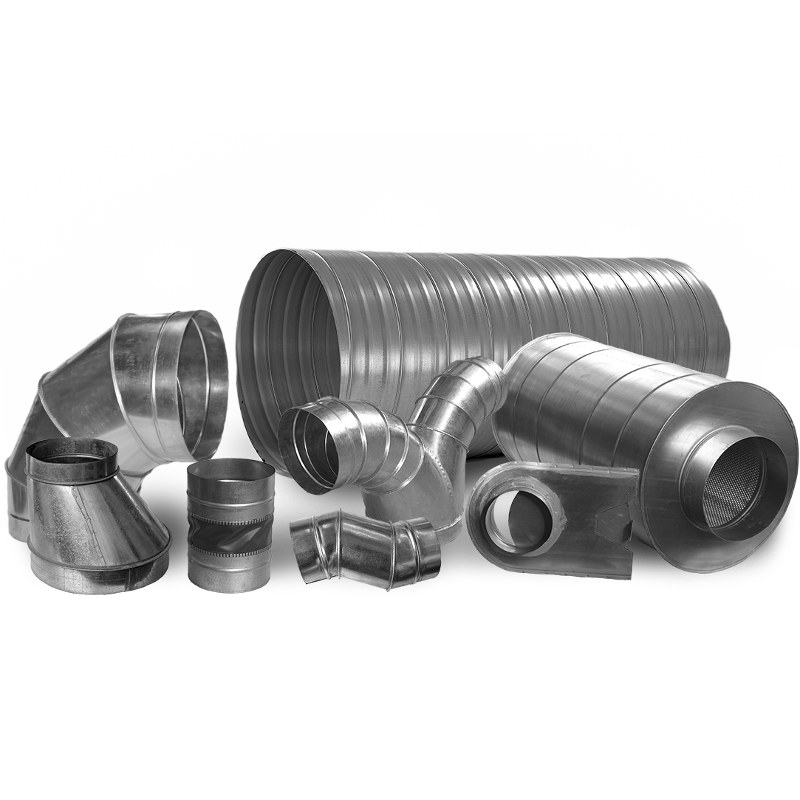

Спирально-навивной оцинкованный воздуховод используется в системах кондиционирования и вентиляции, может устанавливаться как в жилых зданиях, так и в помещениях с повышенными требованиями к пожарной безопасности.В прямошовных воздуховодах из оцинкованной либо нержавеющей стали соединение краев листа осуществляется посредством фланца или ниппеля. Для элементов стандартной длины выполняется автоматическое нарезание листа, при необходимости изготовления воздуховода с отличными от стандартных размерами раскрой выполняется вручную на специальном станке.Воздуховоды из нержавеющей стали прямошовные отличаются абсолютно гладкой внутренней поверхностью, благодаря чему обладают большей износостойкостью по сравнению со спирально-навивными, а благодаря высокой прочности конструкции могут использоваться также и в системах аспирации и пневмотранспорта.
Недостатком прямошовных воздуховодов можно назвать относительно высокую стоимость.
Вид №6. Воздуховоды из технического текстиля.
Новинка в строительном мире среди вентиляционных систем. Производство воздуховодов из текстиля набирает обороты с каждым днем все быстрее.
В основе изготовления лежит такой материал как полиамид. Существуют воздухопроницаемые и воздухонепроницаемые вентиляционные трубы, применение которых зависит от потребностей закупщика.
Особенности воздуховодов из технического текстиля:
- благодаря рассеянной подаче воздушных масс исключается появление сквозняков;
- полная шумо- и виброизоляция;
- текстиль выдерживает до 10 циклов стирки, а благодаря своей структуре, прекрасно задерживает пыль на стенках, помогая фильтровать воздух в помещении;
- паропроницаемость материала исключает образования конденсата.
По себестоимости производства воздуховод из текстиля – одно из самых экономных решений для предпринимателя. Срок службы вентиляционных труб – до 15 лет, а граничная температура воздушного потока – не более 350 градусов.
Как видите, разновидностей воздуховодов очень много. Каждый вид требует своих нюансов в организации процесса изготовления и докупки специального оборудования.
Далее, мы подробно остановимся именно на производственной составляющей, и рассмотрим этот этап бизнеса в наиболее полной форме.
Вид №2. Оцинкованные воздуховоды.
По форме трубы могут быть как круглые, так и прямоугольные, а их производство проходит на специализированном оборудовании, где металл поддается диффузному оцинкованию под действием высокой температуры.
Особенности оцинкованных воздуховодов:
- Простота установки благодаря низкому весу материала – не нужно возводить несущие конструкции для поддержки вентиляции, тем самым усложняя инженерную сеть.
- Высокое сопротивление точечному давлению на воздуховод – как на прямых участках, так и по изгибам трубы.
- Оцинкованный металл защищен от воздействия коррозии, а значит, не боится влаги, что делает их прекрасным решением для организации наружной вентиляции.
- Огнестойкость оцинкованных воздуховодов достигает 1 часа 30 минут – на протяжении этого времени можно не бояться деформации трубы или изменения ее размера.
- Срок эксплуатации воздуховодов из цинка достигает 30 лет.
По форме производства вентиляционные трубы из оцинкованных металлов подразделяют на прямошовные, круглые, наивно-спиральные и квадратные. У последних есть ребра жесткости, а самыми простыми в производстве являются наивно-спиральные – лист стали просто закручивают по спирали.
Оцинкованные воздуховоды обладают умеренной жесткостью, низким уровнем шума и общей экономией сырья при производстве.
