Лицензия на обслуживание вентиляции
лицензированная компания предоставляет качественные услуги
Все лица и организации, занимающиеся сервисным обслуживанием вентиляционных систем, согласно федеральному закону «О лицензировании отдельных видов деятельности» должны получить лицензию.
Для получения лицензии на обслуживание систем вентиляции требуется подать следующие документы:
- Копия устава, заверенная нотариусом.
- Копия учредительного договора, заверенная нотариусом.
- Копия свидетельства о выдаче ОГРН, заверенная нотариусом.
- Копия свидетельства о выдаче ИНН/КПП, заверенная нотариусом.
- Копия свидетельства об изменениях в Единый Государственный Реестр Юридических Лиц, заверенная нотариусом.
- Копия справки о присвоении кода ОКВЭД из Госкомстата, заверенная нотариусом.
- Выписка из госреестра, полученная не более чем за 14 дней, заверенная нотариусом.
- Копии документов об изменении в уставной документации, назначении гендиректора, создании предприятия.
- Копия или подлинник договора аренды или документ о праве собственности на занимаемое помещение.
- Копия документа об образовании гендиректора.
- Копии документов об образовании специалистов.
- Расчетные счета.
- Данные паспортов специалистов и гендиректора.
Форма лицензии на обслуживание внутридомовой вентиляции стандартна.
Документы для получения лицензии на обслуживание внутридомовой и других видов вентиляции рассматриваются от 30 до 45 дней. После получения лицензии организация может обслуживать вентиляцию в любом субъекте федерации.
Когда нужно приглашать специалистов?
При обустройстве вентиляционных каналов в частном доме можно пойти двумя путями:
- пригласить специалистов, которые выполнят все под ключ;
- разобраться со всеми вопросами самостоятельно, выполнив работы своими силами.
Каждый из вариантов целесообразен для конкретных условий. Все варианты оформления системы вентканалов можно условно поделить на традиционные и новейшие готовые системы. В первом случае нужно подбирать оборудование, ориентируясь на расчеты. Здесь нельзя забывать о малейших деталях, которые пригодятся при сборке системы.
Во-втором случае речь идет о комплексном решении от определенного производителя. Например, немецкая система вентиляции Selfwind, которая покупается готовым комплектом на определенную площадь дома. Все компоненты, требующиеся при сборке, подобраны. Сама система напоминает собой коллекторную систему отопления, только множество трубочек опоясывают весь дом изнутри.
Эти гибкие пластиковые воздуховоды диаметром 75 мм или 50 мм стягиваются в коллектор. Они заливаются бетонной стяжкой на полу, а те участки, что проходят, как кровеносная система, по всему дому, мастерски маскируются дизайнерами.
В дальнейшем эта технология обеспечивает идеальный микроклимат в каждом помещении с возможностью регулировать влажность, температуру и прочие параметры
Если выбрана подобная сложная система вентилирования, стоящая не одну тысячу долларов для загородного дома площадью от 800 м2 и более, то на установке экономить нет смысла. Да и времени на обустройство такой вентиляции потребуется много.
При стройке дома своими руками «с нуля» выложить из кирпича вентшахты и предусмотреть отверстия для установки приточных клапанов не составит труда. В дальнейшем все участки естественной системы вентиляции оформляются специальными клапанами, а при необходимости, вытяжками. Такой вариант актуален для домов площадью до 250-300 м2.
Сложные и дорогостоящие системы полимерных вентиляционных каналов комплектуются всеми необходимыми деталями для установки
Приточно-вытяжная вентиляция. Виды вентиляционных систем
В зависимости от требований, предъявляемых к различным помещениям, приточно-вытяжная вентиляция классифицируется по конфигурации и функциональности.

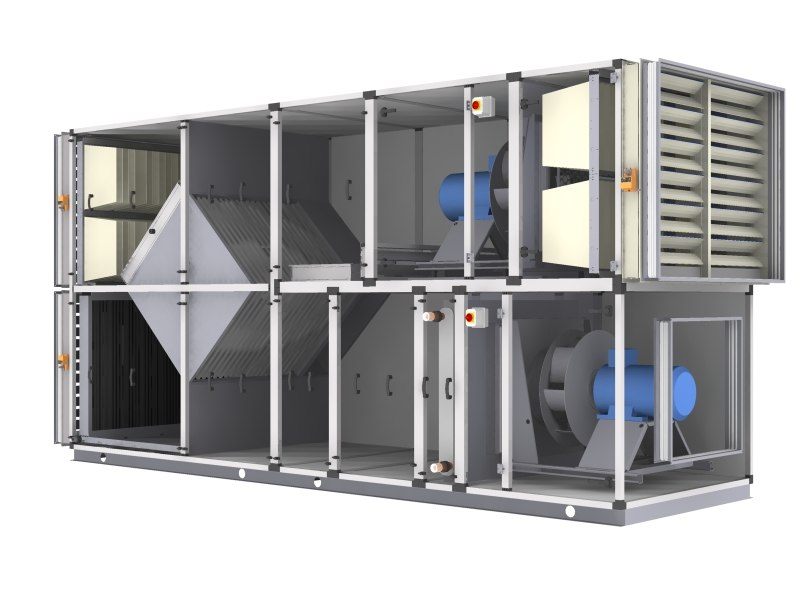

Система приточно-вытяжной вентиляции с рекуператором
Основной функцией приточно-вытяжной вентиляции с рекуперацией тепла является подача свежего теплого воздуха в холодное время года и холодного воздуха в жаркое время года.
Система спроектирована таким образом, что зимой теплый поток отработанного воздуха не просто выходит наружу, а проходит через теплообменник и отдает свое тепло поступающему холодному воздуху. В результате помещение насыщается свежим, но уже теплым воздухом.
Летом происходит обратный процесс, при котором поступающий воздух уже охлажден. Схема установки такова, что два потока (входящий и исходящий) не смешиваются.
Процесс рекуперации тепла осуществляется специальным устройством, называемым рекуператором. Существуют два типа рекуператоров: роторные и пластинчатые рекуператоры. Пластинчатый рекуператор тепла включается в проект вентиляции в регионах, где зимы не такие суровые.
Такое устройство экономично по стоимости и способно справляться с утилизацией тепла при отрицательных температурах до 15 градусов. Для вентиляционных установок, используемых в регионах с более холодными зимами, применяются роторные установки. Они более дорогие, но эффективные и окупаются за счет экономии на отоплении помещений.
Комбинированные системы приточно-вытяжной вентиляции с рекуперацией тепла широко применяются на различных объектах: домах, загородных коттеджах, офисах, гостиничных и ресторанных сетях, спортивных центрах, промышленных объектах.
Система приточно-вытяжной вентиляции с кондиционированием
Комбинированная вытяжная и приточная вентиляция с системой кондиционирования воздуха состоит из системы вентиляции и кондиционирования воздуха в одном изолированном блоке со встроенным управлением. Эта система вентиляции обеспечивает прямой поток нагретого или охлажденного воздуха.
Он имеет несколько режимов вентиляции и мощности кондиционирования, которые устанавливаются автоматически. Это происходит благодаря контроллерам, которые проверяют состояние микроклимата в помещении и в зависимости от этого назначают определенный режим.
Приточно-вытяжные установки кондиционирования воздуха отличаются высокой эффективностью и имеют ряд важных преимуществ:
- низкий уровень шума;
- нет необходимости во внешних трубопроводах или выносных блоках;
- простота эксплуатации.
- малые габариты и вес;
Автоматика позволяет регулировать настройки таким образом, чтобы пользователю не приходилось менять их в течение всего времени работы устройства независимо от сезона.
Система вентиляции с принудительным охлаждением
Устройства с принудительной циркуляцией воздуха можно использовать для эффективного охлаждения воздуха в жаркий летний период. Такие агрегаты дополнительно оснащаются различными типами охлаждающих устройств:
- компрессор и конденсаторный блок;
- блок водяного охлаждения;
- комбинированная установка чиллера и теплового насоса (система чиллер-фанкойл).
Одним из наиболее распространенных методов охлаждения, используемых в вентиляции, является подключение к сети холодной воды, с помощью которой входящий поток воздуха охлаждается до нужной температуры. Такая система наиболее целесообразна для крупных объектов или объектов, где происходит хранение продукции, и не используется в домах и офисах.
Проектирование и расчет вентиляционной системы
Проектирование приточно вытяжной вентиляции обычно начинается с составления общего плана здания с указанием площади и назначения каждого отдельного помещения. После этого разрабатывается схема вентиляции помещений, предусматривающая все необходимые элементы и места их установки.
Перед тем как рассчитать приточно вытяжную вентиляцию необходимо определить ее основные параметры, к которым относится:
- производительность системы, обеспечивающая требуемый воздухообмен в помещениях;
- необходимое давление в системе, создаваемое вентиляторами;
- скорость потока воздуха в воздуховодах и площадь их сечения;
- допустимые уровни шумов при работе системы;
- мощность воздухонагревателя для поступающего наружного воздуха.
Существующие нормы приточно вытяжной вентиляции предписывают минимально необходимый воздухообмен в помещениях, который зависит от их площади и числа пребывающих в них людей. Для жилых помещений нормы составляют 2-3 кубометра в час на один квадратный метр или 20-30 кбм/ч на одного взрослого человека. Для бытовых помещений (кухня, ванная комната, туалет и пр.) с высоким содержанием в воздухе вредных примесей, неприятных запахов или повышенной влажности, эти нормы увеличиваются в два или три раза.
Рабочее давление в воздуховодах зависит от технических характеристик вентиляторов: производительности (кбм/ч) и создаваемом полном давлении в рабочей зоне (Па), а также от типа и размера сечения трубопроводов, их длины, наличия поворотов, переходов и других добавочных элементов вентсистемы. При расчете должны учитываться удельные потери давления в воздуховодах, измеряемые в Паскалях на один погонный метр трубопроводов, которые определяются с помощью специальной диаграммы.
Полное давление, создаваемое вентилятором, должно превышать общие потери в вентиляционной системе. Поэтому, чем длиннее и сложнее по устройству и конфигурации воздухопроводная сеть, тем мощнее должен быть вентилятор.
Приточно вытяжная механическая вентиляция должна обеспечивать скорость воздушного потока в пределах 3-5 м/с. Превышение этого предела приводит к снижению рабочего давления в системе и возникновению сильных аэродинамических шумов, недопустимых в жилых и рабочих помещениях.
Площадь сечения воздуховодов рассчитывается с учетом требуемого расхода воздуха и скорости воздушного потока по специальной диаграмме.
Например, для жилого помещения с воздухообменом 500 кбм/ч и скоростью воздуха 5 м/с размер сечения должен быть не менее 160х200 мм для прямоугольного или 200 мм в диаметре для круглого типа воздуховодов.
Мощность используемого воздухонагревателя зависит от температуры наружного воздуха и производительности системы и рассчитывается по формуле:
Мощность нагревателя (Вт) = Разность температуры на входе и выходе системы (°С)*Производительность системы (кбм/ч)/Постоянный коэффициент (2,98).
Например, для квартиры с воздухообменом в 400 кбм/ч и разностью температур 28°С (на улице -10°С, внутри +18°С) мощность нагревателя составит: 400*28/2,98=3758 Вт или 3,8 кВт.
Для жилых помещений типичная мощность калорифера обычно составляет 1-5 кВт, для офисных – 5-20 кВт.
Особенности монтажа и обслуживания системы
Для эффективного вентилирования воздуха в помещениях необходим правильный и качественный монтаж приточно вытяжной вентиляции, который, в зависимости от сложности системы, может быть выполнен самостоятельно или специалистами в данной сфере.
Установленная приточно вытяжная вентиляция своими руками позволяет значительно сократить затраты, но при этом увеличивается риск совершения ошибок в расчетах и/или монтаже и получение неработоспособной системы, что может привести к еще большим расходам на их устранение.
Чтобы обеспечить работоспособность системы, необходимо проводить периодическое техническое обслуживание приточно вытяжной вентиляции, которое заключается в проверке состояния и герметичности соединений воздухопроводной сети, чистке или замене фильтрующих элементов, контрольных замерах основных параметров системы, работы автоматики и т.д.
Учитывая специфику выполняемых профилактических работ, обслуживание приточно вытяжной вентиляции лучше всего доверить профессионалам, имеющим необходимое оборудование и соответствующие навыки.
Анализ проблемы
Вот вы купили бризер или очиститель воздуха. Как понять, что он работает и чистит воздух? Без измерительного прибора — никак.
Перед тем как решать проблему надо научиться ее измерять.
Метрики
Я решил найти прибор для измерения CO2 и загрязнения воздуха.
Загрязнение воздуха чаще всего считают по метрике PM2.5. Это содержание частиц размером <= 2.5 мкм в воздухе. Для сравнения толщина человеческого волоса 50 мкм. Почему такой размер? По-моему, для удобства: частицы такого размера наиболее распространенные и вредные для здоровья.
Далее рассматриваем только PM2.5 и CO2.
У CO2 рекомендуемый уровень внутри помещения это 500-800 ppm, типичный уличный уровень — 400-500 ppm.
Я выставил себе целевые значения метрик CO2 — 700 ppm, PM2.5 — 8 мкг/м3.
Приборы для измерения
Я купил Air Quality Pollution Monitor за $130 для измерения. Но он все время показывал нулевой уровень PM2.5. Я не разобрался как правильно его откалибровать.
Поэтому я купил отдельный прибор AirVisual Pro за $270 для подсчета PM2.5. По итогам года использования я им полностью доволен.
Большое число на зеленом фоне слева (13) это уровень US AQI. В данном приборе это просто . Маленькое число на черном фоне слева (3) — концентрация PM2.5. Справа — уровень углекислого газа (982).
Фото приборов я делал в одно время. Видно, что AirVisual Pro детектит PM2.5, а первый прибор — нет.
Измеряем воздух
С CO2 все легко: закрываем окна, ложимся с женой спать и через пару часов уровень углекислого газа повышается с 600 до 1200 ppm. Я просыпаюсь при уровне ~1300ppm. С приоткрытыми окнами — холодно, шумно и ~600ppm.
Добровольцы с приборами AirVisual Pro делятся данными по PM2.5. Эти данные собраны на карте тут, и еще есть такая карта. Типичный уровень PM2.5 в моем районе это 12 мкг/м3 или 50 US AQI. По выходным часто бывают всплески уровня PM2.5 до 20-30 мкг/м3 — скорее всего это выбросы предприятий.
Внутри моей квартиры уровень PM2.5 на 10-20% ниже, чем на улице в то же время. Почему? Не знаю, может быть погрешность прибора.
Я понял, что проблемы в моем районе и моей квартире точно есть. Воздух грязный и CO2 быстро копится.
Требования к промышленным вентиляционным системам
Независимо от того, каким образом осуществляется воздухообмен, в цехах, офисах организаций должны соблюдаться санитарные стандарты, определенные СНиП. Из ключевых положений стоит сказать о наиболее существенных:
Система вентилирования должна присутствовать на производстве любого рода: при этом не имеет значения, в какой степени загрязнена окружающая среда и сколько сотрудников работает.
Обустройство вентиляционной системы не должно повлечь за собой еще одно загрязнение. В новом оборудовании подобный «вариант» исключен: данное требование относится к устаревшим установкам.
Работающая система вентиляции не должна стать источником шума, превышающего санитарные нормы.
На загрязненных производствах объем удаляемого воздуха должен превышать количество приточного. В помещениях, где загрязненные вещества отсутствуют (например, в кабинетах), необходимо создать обратную ситуацию. Т. е. выход меньше, приток больше. Тогда удаляемые потоки из цехов не попадут в находящиеся рядом помещения, где воздух чистый изначально. В иных случаях нужно соблюдать баланс выхода и притока.
Вентиляционные установки, их монтаж регламентируются специальными пунктами СНиПа
Система может быть любой, важно лишь, чтобы предписанные санитарные нормы с ее помощью выполнялись.
Особенности приточно-вытяжных установок для домашнего использования
Для нагрева воздуха приточно-вытяжными агрегатами может применяться не только электрическая энергия, но также энергия контура отопления. Для охлаждения воздуха испаритель кондиционера или водяной калорифер (чиллерная система). Есть возможность регуляции влажности воздуха путем внедрения в систему парогенератора или канального увлажнителя. Подобные конструкции оснащаются многофункциональными контроллерами, что позволяет автоматически управлять обратными клапанами вентканалов, регуляторами подачи теплоносителя, работой электрических тэнов, парогенератора, скоростью вращения вентиляторов, циркуляционными насосами. Компактные приточки несколько уступают в плане автоматизации, оснащения и функциональности, но особенность этих установок — миниатюрность. Практически все виды установок имеют таймеры — возможность планирования работы вентиляции.
Самостоятельный монтаж вентиляции: основные этапы работы
Монтирование вентиляционной системы доступно любому, имеющему опыт работы с инструментами. Выполняя установку приточно-вытяжной вентиляции своими руками, необходимо учесть ряд правил и особенностей:
- Сначала необходимо произвести расчет всех параметров для того, чтобы система полностью соответствовала помещению (к примеру: при объеме 350 кубометров подача воздуха должна выполняться со скоростью примерно 200 кубометров за один час).
- Правильный расчет напрямую зависит:
от диаметра вентиляционных труб
Есть смысл монтировать прямоугольные вентканалы с пропорцией сторон 3:1. Это поможет сильно не сокращать высоту потолков, но уменьшить шум от движения воздуха.
длины воздуховодов
Чем длиннее вентканал, тем больше теряется в эффективности циркуляции воздуха.
производительности установленных в системе вентиляторов
После полного расчета длины и сечения всех каналов и суммарного расчета площади всех вентилируемых помещений можно подбирать установку, опираясь на показатели мощности в ее инструкции по эксплуатации.
- Осуществляется установка специальных рукавов, всех необходимых частей строго в соответствии с предложенной схемой.
- Профессионалы советуют в первую очередь проводить центральный воздуховод. Потом от него выполнять разводку во все комнаты, имеющиеся в доме или квартире.
В том случае, если вы самостоятельно занимаетесь монтажом системы вентиляции, не забудьте обратить внимание на настройку ее функционирования. Регулировка выполняется двумя способами – автоматически или вручную
Если вы заинтересованы в экономии потребляемой электроэнергии, то здесь подойдет ручной тип настройки.
Какой именно вариант устройства и монтажа вентиляции будет выбран, зависит от возможностей и требований конкретного случая. В одном случае хватит оконного и канального варианта, в другом потребуется установка приточно-вытяжной вентиляции с системой рекуперации. Главное, чтобы улучшенная или впервые монтируемая вентиляционная система полностью обеспечивала потребности в полноценной циркуляции воздуха, как залога комфортной и здоровой среды проживания.
Приточно-вытяжная вентиляция с рекуперацией и теплообменником
Это система, способная использовать удаляемый воздух на 30-50%. Данные цифры справедливы для одноступенчатых устройств. Однако на рынке все большую популярность завоевывают более совершенные системы. Имеется ввиду установка с двухступенчатой рекуперацией. Здесь уже достигается эффект в 80-85%, благодаря применению теплового насоса. Данная система показывает лучшие результаты при серьезных перепадах температуры, влажности внутри помещения и за его пределами. В жаркое время года тепловой насос обеспечивает приток охлажденного воздуха. Т. е. заданный микроклимат поддерживается круглый год и нет необходимости в установке кондиционера, организации отопления. Система хорошо показала себя при установке на промышленных предприятиях, в крупных офисах, учреждениях и в частных загородных домах.
По установкам с системой рекуперации существует ограничение. Их нельзя устанавливать в производственных цехах, где в окружающей среде присутствуют взрывоопасные частицы, микроорганизмы, химические вещества, относящиеся к первому, второму или третьему классам опасности.
Простейшая методика подбора вентсистемы для установки на дому
Расчёт производительности
1. Определение объёма помещения:
V = S * h (S — площадь жилища, м2, h — высота стен до потолка, м).
Пример: площадь двухкомнатной квартиры — 51 м2. Высота потолков — 2,85 м. Вычисление объёма: V = 51 * 2,85 = 145,35 м3.
2. Расчёт кратности обмена воздуха:
Vк = V * n (n — требуемая кратность воздухообмена). Для стандартной квартиры n = 1–2.
Пример: имеется объём помещения — 145,35 м3. Кратность для квартиры — 1,5. Вычисление кратности: Vк = 145,35 * 1,5 = 218 м3.
3. Выбор установки с параметром производительности, равным полученной кратности воздухообмена и увеличенной на 20 — 30 процентов.
Пример: кратность увеличенная на 20% : 218 * 20 / 100 = 43,6, производительность вентустановки для 2-х комн. квартиры: 218 + 43,6 = 261,6 м3/ч.
Расчёт мощности нагревателя (Вт)
P = M * 0,36 * t (M — количество проходящего воздуха, м3/ч, t — среднетемпературный фон холодного сезона, град.). Для территории России t = 40–45 градусов.
Пример: P = 261,6 * 0,36 * 42 = 3955 Вт (4кВт)
Расчёт мощности охладителя (Вт)
Рассчитывается аналогично расчёту нагревателя, за исключением значения t = 50–55 градусов — среднетемпературный фон теплого сезона.
Пример: P = 261,6 * 0,36 * 52 = 4897 Вт (4,9 кВт)
Расчёт мощности парогенератора (Вт)
P = S * h * w (S — площадь жилища, м2, h — высота стен до потолка, м, w — 30, фиксированное значение — минимальный параметр влажности).
Пример: P = 51 * 2,85 * 30 = 4360 Вт (4,36 кВт)
рмнт.ру, Игорь Максимов
Классификация принудительных систем
Для промышленных предприятий используются комбинированные системы, включающие создание естественных потоков и использование энергетических установок (воздуходувок, генераторов тепловых завес, вентиляторов и т.д.). С помощью энергетических установок можно подавать подготовленные воздушные массы на значительное расстояние, с которым не в состоянии справиться естественный приток воздуха. Промышленные системы могут быть локальными и общеобменными.
- Локальные системы используются на промышленных предприятиях, где технологический цикл требует подачи обработанного воздуха в определенную зону критически высокой температуры или высокого загрязнения. Отводимый поток в этой конфигурации является локальным и превышает приток, т.е. открытые элементы не распространяются по всему цеху, а стабилизируются в выделенной зоне.
- Общеобменная система формируется для магазинов с низким уровнем загрязнения по всей площади. В этом случае не требуется высокомощное оборудование, а воздухообмен осуществляется постепенно, с тщательно рассчитанной кратностью.
Для жилых зданий используется общая схема обмена воздушных масс, если в здании нет помещений с особыми требованиями к вентиляции (например, спортивных залов или бассейнов). В этом случае создается дополнительная система, которая не связана с основной системой. Его можно включить вручную (когда в комнате находятся люди) или по таймеру.
Установка PVV обеспечивает расчетное движение воздушных масс по всему объекту, не создает “мертвых зон”, эффективно удаляет отработанный воздух из помещений с предварительной очисткой (для промышленных предприятий).
Расчет естественного воздухообмена в квартире и частном доме
Важно правильно рассчитать количество приточных клапанов и их производительность. При расчете воздухообмена учитывают санитарные нормы, площадь помещения и кратность воздухообмена
На сегодняшний день действуют следующие нормы воздухообмена для жилых домов:
- для жилых комнат площадью не более 20 кубов – 3 м³/ч на каждый квадратный метр;
- санузел – 50 м³/ч для совмещенных помещений и 25 м³/ч для раздельных;
- кухня – 90 м³/ч для помещений с газовой плитой и 60 м³/ч для кухонь с электроплитой;
- кладовка – один объем помещения в час;
- котельная с твердотопливным котлом – более 100 м³/ч;
- домашний спортзал – 80 м³/ч;
- сауна – 10 м³/ч.
Область применения системы гравитационного вентилирования и схемы
Как правило, естественную вентиляцию применяют в следующих постройках:
- Коттеджи и дачные домики, а также постройки сезонного проживания.
- Многоквартирные дома. Вентиляция делается из кухни, ванной и туалета.
- Нежилые постройки: гаражи, сараи, дачные туалеты, амбары.
- Рабочие помещения, промышленные и складские постройки.
- Хозяйственные постройки для домашних животных и птиц.
Схема естественной вентиляции в частном доме и квартире выглядит следующим образом: воздушные массы попадают в дом через окна, приточные клапаны или негерметичные ограждающие конструкции. Выведение воздуха происходит по вентканалам, через печной дымоход или вытяжную трубу.
Виды местной вентиляции на производстве и методика расчета воздухообмена при ее работе.
Местная вентиляция.
Местной вентиляцией называется такая, при которой воздух подают на определенные места (местная приточная вентиляция) и загрязненный воздух удаляют только от мест образования вредных выделений (местная вытяжная вентиляция).
Местная приточная вентиляция.
К местной приточной вентиляции относятся воздушные души (сосредоточенный приток воздуха с повышенной скоростью). Они должны подавать чистый воздух к постоянным рабочим местам, снижать в их зоне температуру окружающего воздуха и обдувать рабочих, подвергающихся интенсивному тепловому облучению.
К местной приточной вентиляции относятся воздушные оазисы – участки помещений, отгороженные от остального помещения передвижными перегородками высотой 2-2,5 м, в которые нагнетается воздух с пониженной температурой.
Местную приточную вентиляцию применяют также в виде воздушных завес (у ворот, печей и пр.), которые создают как бы воздушные перегородки или изменяют направление потоков воздуха. Местная вентиляция требует меньших затрат, чем общеобменная. В производственных помещениях при выделении вредностей (газов, влаги, теплоты и т. п.) обычно применяют смешанную систему вентиляции – общую для устранения вредностей во всем объеме помещения и местную (местные отсосы и приток) для обслуживания рабочих мест.
Местная вытяжная вентиляция.
Местную вытяжную вентиляцию применяют, когда места выделений вредностей в помещении локализованы и можно не допустить их распространение по всему помещению.
Местная вытяжная вентиляция в производственных помещениях обеспечивает улавливание и отвод вредных выделений: газов, дыма, пыли и частично выделяющегося от оборудования тепла. Для удаления вредностей применяют местные отсосы (укрытия в виде шкафов, зонты, бортовые отсосы, завесы, укрытия в виде кожухов у станков и др.).
Основные требования, которым они должны удовлетворять:
Место образования вредных выделений по возможности должно быть полностью укрыто.
Конструкция местного отсоса должна быть такой, чтобы отсос не мешал нормальной работе и не снижал производительность труда.
Вредные выделения необходимо удалять от места их образования в направлении их естественного движения (горячие газы и пары надо удалять вверх, холодные тяжелые газы и пыль – вниз).
Конструкции местных отсосов условно делят на три группы:
Полуоткрытые отсосы (вытяжные шкафы, зонты). Объемы воздуха определяются расчетом.
Открытого типа (бортовые отсосы). Отвод вредных выделений достигается лишь при больших объемах отсасываемого воздуха
Основными элементами такой системы являются местные отсосы – укрытия (МО), всасывающая сеть воздуховодов (ВС), вентилятор (В) центробежного или осевого типа, ВШ – вытяжная шахта.
При устройстве местной вытяжной вентиляции для улавливания пылевыделений удаляемый из цеха воздух, перед выбросом его в атмосферу, должен быть предварительно очищен от пыли. Наиболее сложными вытяжными системами являются такие, в которых предусматривают очень высокую степень очистки воздуха от пыли с установкой последовательно двух или даже трех пылеуловителей (фильтров).
Местные вытяжные системы, как правило, весьма эффективны, так как позволяют удалять вредные вещества непосредственно от места их образования или выделения, не давая им распространиться в помещении. Благодаря значительной концентрации вредных веществ (паров, газов, пыли), обычно удается достичь хорошего санитарно-гигиенического эффекта при небольшом объеме удаляемого воздуха.
Однако местные системы не могут решить всех задач, стоящих перед вентиляцией. Не все вредные выделения могут быть локализованы этими системами. Например, когда вредные выделения, рассредоточенны на значительной площади или в объеме; подача воздуха в отдельные зоны помещения не может обеспечить необходимые условия воздушной среды, тоже самое если работа производится на всей площади помещения или ее характер связан с перемещением и т. д.
Общеобменные системы вентиляции – как приточные, так и вытяжные, предназначены для осуществления вентиляции в помещении в целом или в значительной его части.
Общеобменные вытяжные системы относительно равномерно удаляют воздух из всего обслуживаемого помещения, а общеобменные приточные системы подают воздух и распределяют его по всему объему вентилируемого помещения.
