Принцип действия
Шумоглушение вентиляционного оборудования происходит с помощью изменения свойств и характеристик потока воздуха, который пропускается через материал с высоким уровнем звукопоглощения. Дополнительным фактором считают уменьшение звукового колебания, которое образовывается при функционировании установки.
При использовании глушителя устранить шумовые эффекты до конца нельзя, но устройство дает возможность снизить их уровень до минимума.
Обустройство узла не является обязательным, так как вентиляционная сеть может функционировать без него с требуемой эффективностью. Но из-за небольшой стоимости и создания комфортных условий глушитель рекомендуется устанавливать на все вентиляционные системы принудительного типа. Это относится, как к крупным промышленным сетям, так и к бытовым кондиционерам.
Установка узла проводится в оборудованном месте. Монтаж осуществляется внутри или снаружи помещения. Этот момент зависит от расположения вентиляции. Если система вытяжная, то устройство располагается на отрезке между вентилятором и центральным участком воздуховода. Приточная установка оборудуется глушителем за воздухоприемным клапаном при условии расположения около окна.
Для всех вариантов шумопоглощение имеет одинаковый принцип действия.
Вентиляционные заглушки для бань и саун
В банях и саунах круглые вентиляционные заглушки используют для декоративного оформления выхода вентиляционного канала и регуляции потока воздуха. Устанавливают заглушку обычно на выход вентканалов диаметром 10, 12,5 и 16 см в потолке или стене.
Заглушки снабжены декоративным клапаном, который при вращении меняет интенсивность потока воздуха. Клапана вентиляционных заглушек для сауны изготавливают из особых пород древесины, не гниющих во влажной и жаркой атмосфере бани и не выделяющих смолу:
Заглушка из пластика
Деревянный клапан выглядит очень аккуратно и стильно, его цвет подбирают под тон деревянной отделки стен сауны. Корпус производится из металла, покрытого полимерным слоем, предотвращающим коррозию.
Заглушки для вентиляционных отверстий используют в качестве выходов естественной и принудительной вентиляции. Они продаются в комплекте с крепежом и инструкцией. На рынке представлены изделия российских и финских производителей.
Специальные технологии производства обеспечивают длительный срок эксплуатации изделий.
Источник
Вентиляционные заглушки для бань и саун
Деревянная заглушка
В банях и саунах круглые вентиляционные заглушки используют для декоративного оформления выхода вентиляционного канала и регуляции потока воздуха. Устанавливают заглушку обычно на выход вентканалов диаметром 10, 12,5 и 16 см в потолке или стене.
Заглушки снабжены декоративным клапаном, который при вращении меняет интенсивность потока воздуха. Клапана вентиляционных заглушек для сауны изготавливают из особых пород древесины, не гниющих во влажной и жаркой атмосфере бани и не выделяющих смолу:
- сосна;
- липа;
- кедр;
- ольха;
- осина.
Заглушка из пластика
Деревянный клапан выглядит очень аккуратно и стильно, его цвет подбирают под тон деревянной отделки стен сауны. Корпус производится из металла, покрытого полимерным слоем, предотвращающим коррозию.
Заглушки для вентиляционных отверстий используют в качестве выходов естественной и принудительной вентиляции. Они продаются в комплекте с крепежом и инструкцией. На рынке представлены изделия российских и финских производителей.
Специальные технологии производства обеспечивают длительный срок эксплуатации изделий.
Типы шумоглушителей
Существует несколько видов шумоглушителей для вентиляции:
- пластинчатые или прямоугольные;
- трубчатые.
Пластинчатые шумоглушители для вентиляции представляют собой трубу из оцинкованной стали прямоугольного сечения, разделенную ребрами вдоль. Расстояния между ними от 7,5 до 30 см. Ребра изготавливаются из базальтовой плиты и покрываются звукоизоляционным материалом (минватой, стекловатой, войлоком). При необходимости некоторые из ребер можно убрать, но чем меньше расстояние между ребрами, тем выше шумоизоляция. Одновременно увеличивается сопротивление потоку воздуха, чтобы его уменьшить, поверхности ребер обрабатывают пластиком или антиабразивным материалом. Чтобы, врезаясь в торцы ребер, воздух не создавал дополнительного гула, их снабжают обтекателями.
Трубчатые вентиляционные шумоглушители применяются в системах с вентканалами не больше 50 см. в диаметре. Их конструкция очень проста: две стальные тубы (прямоугольного или круглого сечения) установленные концентрично. Внутренняя труба перфорируется, наружная сплошная. Между стенками труб проложена звукоизоляция слоем 5 см. Чем плотнее материал, тем эффективнее шумопоглощение. Звукоизоляция укладывается в виде мягкого, полужесткого матов или жесткой плиты. Стандартная длина шумопоглощающего участка 50 – 90 см.
Для круглых каналов чаще используют трубчатые шумоглушители, а для прямоугольных (промышленные предприятия) – пластинчатые.
При смонтированном устройстве шум в помещении, расположенном возле вентиляционного оборудования, должен соответствовать санитарным нормам для этого вида помещения.
Цена шумоглушителя для вентиляции зависит от его длины. Стандартные изделия производятся 60, 90 и 120 см длиной. Но по индивидуальному заказу изготавливаются шумоглушители для вентиляции любого размера и диаметра. Цена в таком случае подсчитывается в каждом отдельном случае.
Особенности работы шумоглушителей и шумоподавления
Работы по снижению уровня шума имеют ряд особенностей. В частности, те или иные меры по шумоподавлению имеют различный эффект на различных октавных полосах (в различных частотах).
Традиционно выделяют 8 октавных частот звуковых волн — 63, 125, 250 и 500 Герц, а также 1, 2, 4 и 8 килоГерц — соответственно, от низких частот к высоким. Наиболее легко «заглушить» высокие и средне частоты, наиболее трудно — низкие. Этот вывод легко подтверждается практикой.
Например, шум далеко идущего в тоннеле поезда метро всегда слышится как низкочастотный гул, потому что высокие частоты «заглушил» сам тоннель. Если включить электродвигатель, то будет один звук. Если при этом уйти в соседнюю комнату и закрыть дверь, то останется только низкочастотный звук от работающего электродвигателя. Опять-таки, высокие и средние частоты были «приглушены» стенами комнаты.
Как следствие, шумоглушители в системах вентиляции наиболее удачно снижают шум на средних и высоких частотах и слабо снижают его на низких частотах. Подтверждение этому можно найти в таблице 1, где приведены данные по снижению шума в различных октавных полосах различных шумоглушителей SystemAir.
Как видно из таблицы 1, наиболее эффективно шумоглушители работают на частоте 1 и 2 кГц и эффект от них весьма мал на низких частотах, например, 63 и 125 Гц.
Таблица 1. Снижение уровня шума в различных октавных полосах канальными шумоглушителями компании SystemAir.
Снижение уровня шума, дБ (октавные полосы частот, Гц) | ||||||||
63 | 125 | 250 | 500 | 1k | 2k | 4k | 8k | |
LDC 100-300 | 2 | 2 | 6 | 14 | 21 | 25 | 20 | 11 |
LDC 100-600 | 4 | 3 | 11 | 24 | 36 | 49 | 34 | 17 |
LDC 100-900 | 5 | 4 | 15 | 34 | 50 | 50 | 48 | 23 |
LDC 100-1200 | 6 | 5 | 19 | 45 | 50 | 50 | 50 | 29 |
LDC 125-300 | 2 | 2 | 6 | 13 | 16 | 20 | 15 | 10 |
LDC 125-600 | 3 | 3 | 9 | 23 | 30 | 40 | 22 | 14 |
LDC 125-900 | 4 | 4 | 12 | 33 | 45 | 50 | 30 | 17 |
LDC 125-1200 | 5 | 5 | 15 | 43 | 50 | 50 | 38 | 21 |
Из таблицы 1 можно сделать ещё один вывод: снижение шума не прямо пропорционально длине шумоглушителя. Действительно, шумоглушитель LDC 100-300 (то есть диаметром 100 и длиной 300 миллиметров) на частоте 500 Гц снижает шум на 14 дБ, а в два раза более длинный шумоглушитель LDC 100-600 снижает шум всего на 24дБ. Увеличение длины ещё в два раза даёт снижение шума на 45 дБ вместо 48 дБ.
Ответ кроется в том, что чем ниже уровень шума, тем сложнее его снижать. Изначальные данные сформированы для некоторых номинальных условий, но после одной итерации снижения шума каждая последующая будет давать всё меньший эффект. Именно поэтому и увеличение длины шумоглушителя приводит к увеличению эффекта шумоподавления, но эта зависимость не является пропорциональной.
Регулировка задвижки во время банных процедур
- В начале топки и вытяжная, и приточная отдушины должны быть прикрыты.
- При достижении температуры нужного уровня задвижкой нужно отрегулировать подходящий режим.
- Для увеличения объема воздуха в процессе пребывания в парилке приточное отверстие нужно открыть.
- Завершив процедуры, откройте обе створки для проветривания помещения и его просушивания.
Что касается оборудования вентиляции в моечном отделении, то там уместнее будет установить производственную решетку с вентилятором и электромотором. При этом мощность вытяжки лучше выбирать больше на 10%, чем требуется для габаритов помещения. Это позволит компенсировать приток воздуха из окон и щелей. А потому в моечной будет соблюдаться баланс.

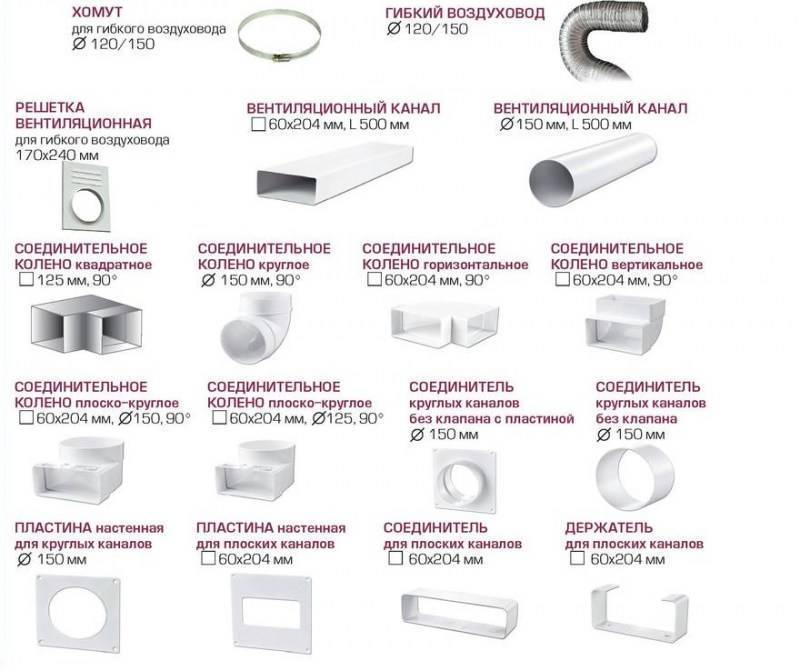

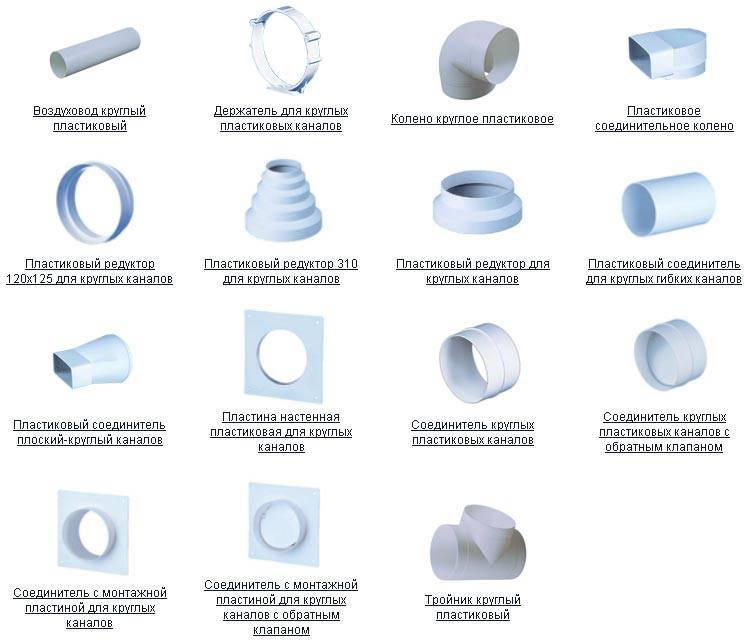

Выбор устройства для бытовой вентиляции
В процессе работы вентилятора возникает аэродинамический (давление воздуха) и механический (вибрация корпуса) шумы. Прежде чем приступать к выбору и покупке шумоглушителя, следует провести ряд подготовительных мероприятий, направленных на устранение шумов без использования дополнительных устройств.
Для этого проводится проверка работоспособности системы вентиляции с меньшим количеством оборотов устройства и выполняется его точечная балансировка. Если это никаким образом не снизило шум в системе, то проверяется правильность крепления вентилятора и при необходимости осуществляется замена виброоснований. И также можно переоборудовать участки воздуховода до и после вентилятора гибкими вставками из изоляционных материалов.

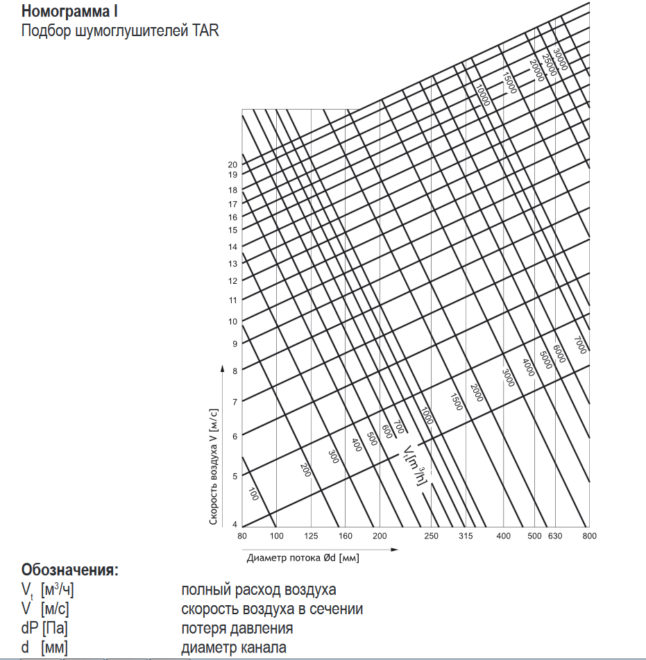

Эта номограмма поможет подобрать параметры шумоглушителя
Если описанных мер недостаточно, то можно смело переходить к выбору шумоглушителя. Для этого понадобится следующее:
- Определить предельный уровень шума для вентилируемого помещения.
- Измерить уровень шума, издаваемый вентилятором при работе в нормальном режиме.
- Выяснить степень снижения звукового давления на различных участках воздуховода.
- Определить уровень шума в месте расположения распределительной решётки (со стороны помещения).
- Сравнить уровень в конечной точке с допустимым значением согласно СНиП.
Если этот показатель заметно выше, то на основе имеющихся данных выполняется акустический расчёт, позволяющий подобрать шумоглушитель с нужными характеристиками.
Следует отметить, что без соответствующих знаний акустический расчёт не провести. Поэтому для выполнения этих работ следует обратиться к специалистам, которые подберут шумоглушитель согласно СНиП или с учётом ваших требований.
Таблица: величина шумоподавления в диапазонах частот
| L = 500 | d (mm) | 80 | 100 | 125 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 |
| 63 | 3 | 4 | 3 | 3 | 2 | 2 | 2 | 2 | 2 | 1 | ||
| 125 | 10 | 8 | 7 | 6 | 6 | 6 | 4 | 4 | 3 | 2 | 1 | |
| 250 | 18 | 15 | 15 | 13 | 11 | 9 | 7 | 6 | 5 | 4 | 4 | |
| 500 | 28 | 25 | 20 | 18 | 16 | 15 | 12 | 11 | 7 | 6 | 6 | |
| 1000 | 32 | 32 | 32 | 26 | 21 | 21 | 16 | 15 | 12 | 10 | 9 | |
| 2000 | 33 | 33 | 32 | 31 | 26 | 24 | 19 | 17 | 12 | 10 | 9 | |
| 4000 | 26 | 23 | 22 | 18 | 15 | 13 | 11 | 10 | 8 | 6 | 5 | |
| L = 1000 | ||||||||||||
| 63 | 4 | 5 | 4 | 4 | 3 | 3 | 3 | 3 | 3 | 1 | ||
| 125 | 14 | 11 | 10 | 9 | 9 | 8 | 6 | 5 | 4 | 3 | 2 | |
| 250 | 26 | 22 | 21 | 18 | 15 | 13 | 10 | 9 | 7 | 5 | 5 | |
| 500 | 40 | 34 | 32 | 25 | 21 | 21 | 17 | 15 | 10 | 8 | 8 | |
| 1000 | 48 | 46 | 46 | 38 | 31 | 28 | 26 | 22 | 16 | 14 | 13 | |
| 2000 | 48 | 48 | 48 | 45 | 38 | 32 | 28 | 25 | 18 | 16 | 14 | |
| 4000 | 40 | 33 | 31 | 26 | 21 | 19 | 16 | 14 | 12 | 9 | 7 |

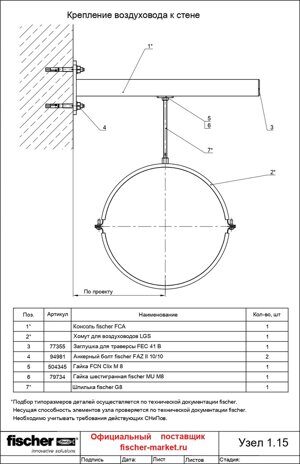

Узел 1.15 Крепление воздуховода к стене
Описание
Крепление круглых неизолированных воздуховодов среднего диаметра к стене хомутом, вывешенном на консоли со шпилькой. Этот метод установки способствует равномерному распределению нагрузки по длине траверсы, препятствуя ее недопустимому изгибу. Он подойдет для воздуховодов круглого сечения, по которым с небольшой скоростью идет воздух невысокой влажности и температуры, не содержащий пыли, загрязнений, едких соединений. Применяют для устройства систем вентиляции или кондиционирования воздуха производственных цехов, складов и коммерческих объектов, несколько реже – в быту.
Два анкерных болта FAZ крепят консоль к стене, в нее вкручивают и контрят шпильку, а на ее противоположный конец – хомут. Внутрь него помещают воздуховод и фиксируют там, зажимая винты.
Комплектующие
Из стали с гальванической оцинковкой поверхности. Для эксплуатации в конструкциях, испытывающих вибрации, разрушающие нагрузки и постоянную влажность.
- Консоль монтажная из С-профиля. Для выбора нужного положения шпильки имеет перфорированные пазы. На ней вывешивают воздуховод.
- Круглый хомут для воздуховода. Связывает его с траверсой и служит для равномерного распределения нагрузки. Надежная фиксация с продолжительным сроком службы.
- Заглушка траверсы. Предохраняет от травм во время монтажа. Закрывает торец консоли.
- Разжимной анкерный болт. Надежно крепит опорную пластину консоли к стене, равномерным образом передавая на нее усилие от монтажного узла с воздуховодом.
- Гайка для шины траверсы. Фиксирует положение шпильки на консоли с помощью болта с нужной резьбой.
- Шестигранная гайка. Используется как крепеж, контрящий шпильку с хомутом в гайке для шины.
- Шпилька с резьбой. Прочно связывает хомут с консолью в жесткую конструкцию.

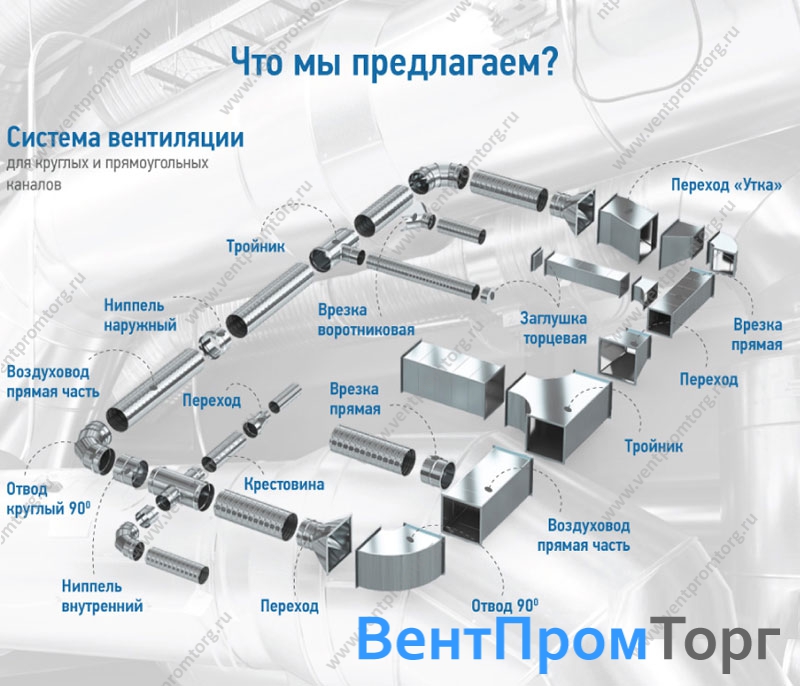

Назначение вентиляционных заглушек
Заглушки для вентиляции служат для герметичного замыкания цепи воздуховодов.
Функции вентиляционных заглушек:
- защита системы от грязи, воды, проникновения насекомых и грызунов, пыли;
- перекрытие отдельной ветки воздуховодов от общей системы;
- регуляция поступления воздуха в помещение;
- предупреждение движения воздуха по воздуховодам.
Фасонное изделие предупреждает засорение воздуховодов, продлевает срок их эксплуатации без дополнительной очистки, обеспечивает безопасность. В некоторых системах вентиляции, например, в саунах, заглушки используются для регуляции воздушного потока.
Изготовление и установка заглушек

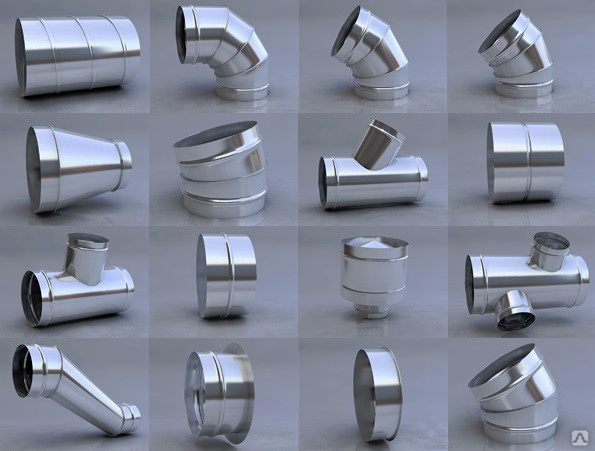

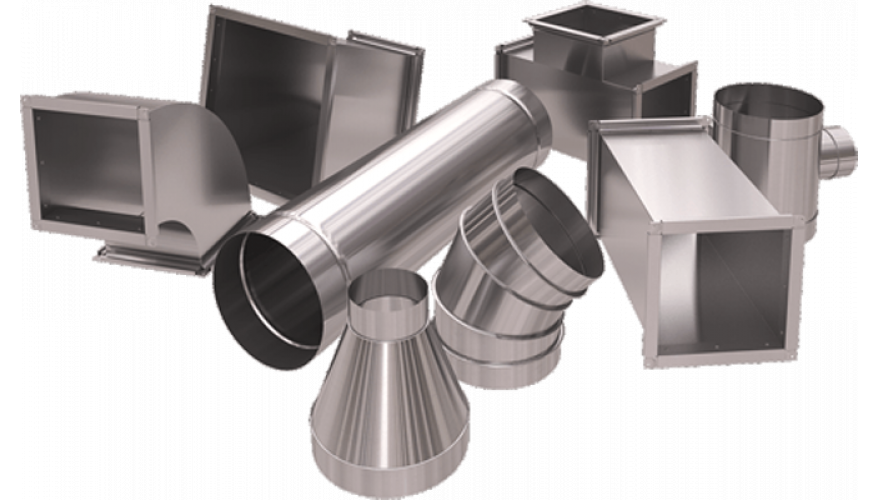

Производятся заглушки самых разных размеров и форм под все существующие виды воздуховодов. Кроме круглых заглушек для вентиляции есть прямоугольные и квадратные. Круглые заглушки для вентиляции выпускаются стандартных размеров, прямоугольные выполняются на заказ по точным размерам воздуховодов.
Материалы, из которых выполнены вентиляционные заглушки, соответствуют стандартам для вентиляционных каналов. Как правило, фасонные изделия изготавливаются из оцинкованной стали. Покрытие цинком продлевает срок службы заглушки для вентиляционных отверстий, предохраняет от коррозии. Более дорогие заглушки для вентиляционных отверстий производятся из нержавеющей стали.
Толщина листового металла 0,5 – 1,2 мм.
При установке заглушек в вентиляционную систему используются следующие виды соединений:
- ниппельное — самое распространенное;
- на резиновых шайбах;
- на фланцах из уголка.
Круглые и квадратные вентиляционные заглушки располагаются на видных местах, поэтому многие производители уделяют их декоративности особое внимание
Назначение вентиляционных заглушек

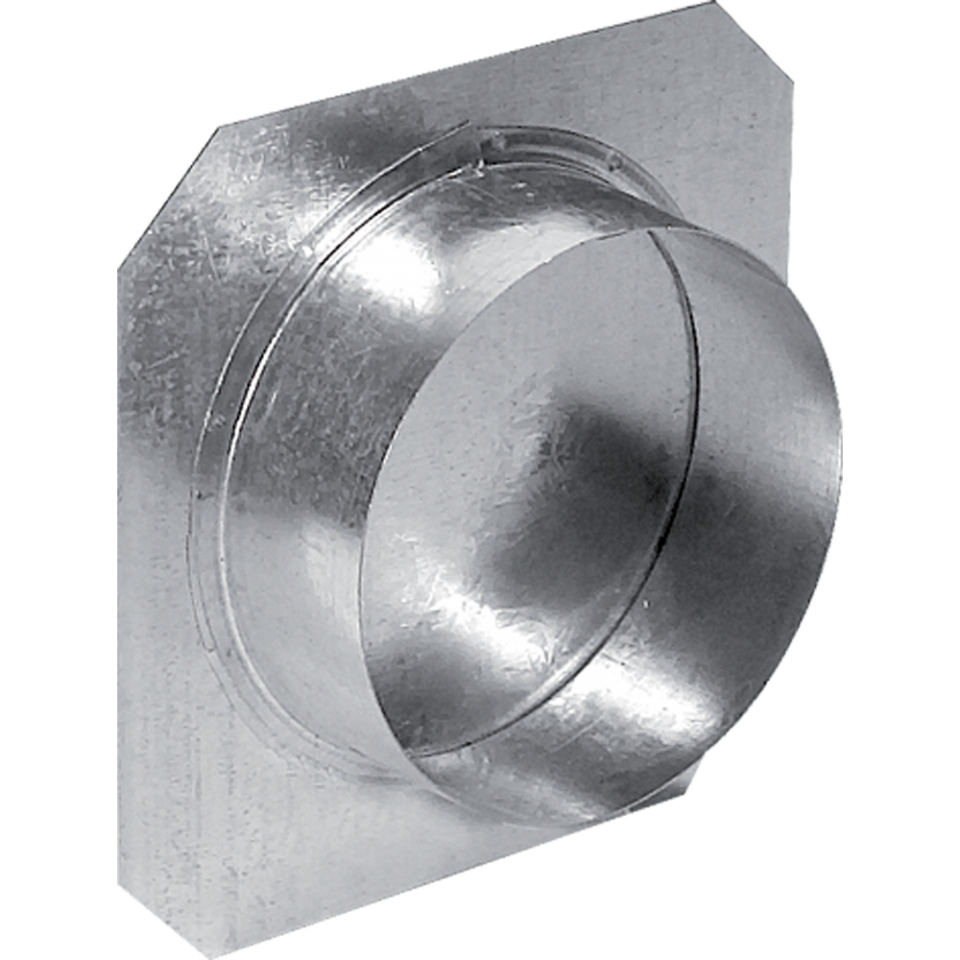

Вентиляционная заглушка
Заглушки для вентиляции служат для герметичного замыкания цепи воздуховодов.
Функции вентиляционных заглушек:
- защита системы от грязи, воды, проникновения насекомых и грызунов, пыли;
- перекрытие отдельной ветки воздуховодов от общей системы;
- регуляция поступления воздуха в помещение;
- предупреждение движения воздуха по воздуховодам.
Фасонное изделие предупреждает засорение воздуховодов, продлевает срок их эксплуатации без дополнительной очистки, обеспечивает безопасность. В некоторых системах вентиляции, например, в саунах, заглушки используются для регуляции воздушного потока.
Изготовление и установка заглушек
Схема заглушки

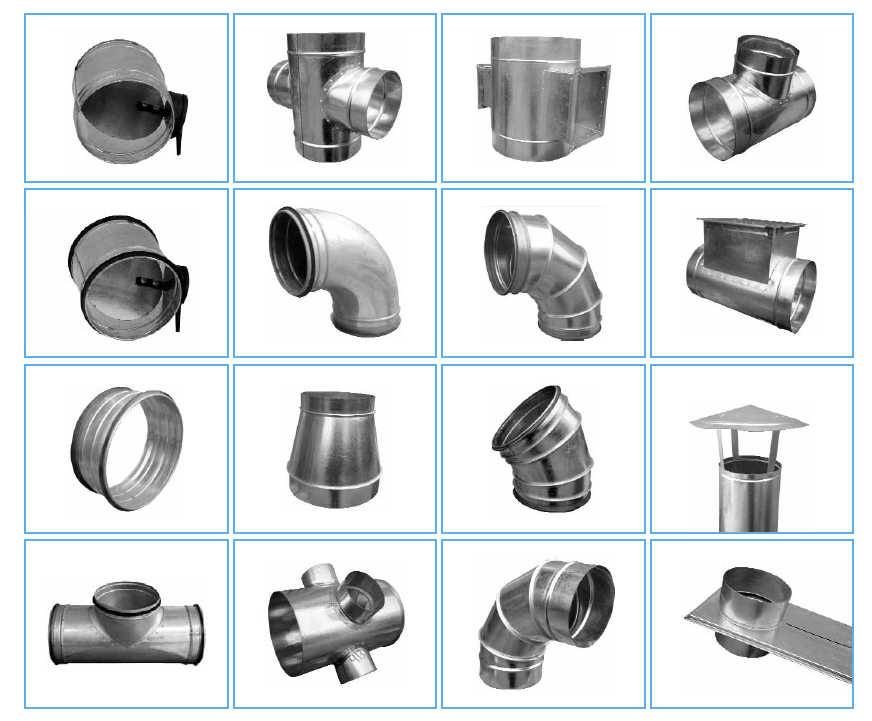

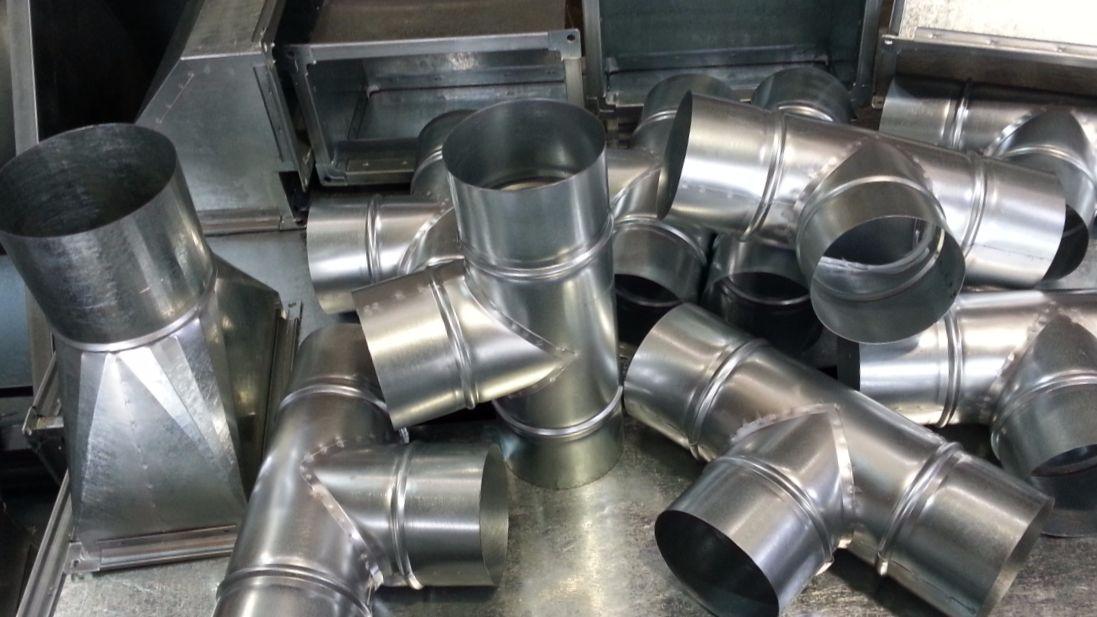

Производятся заглушки самых разных размеров и форм под все существующие виды воздуховодов. Кроме круглых заглушек для вентиляции есть прямоугольные и квадратные. Круглые заглушки для вентиляции выпускаются стандартных размеров, прямоугольные выполняются на заказ по точным размерам воздуховодов.
Материалы, из которых выполнены вентиляционные заглушки, соответствуют стандартам для вентиляционных каналов. Как правило, фасонные изделия изготавливаются из оцинкованной стали. Покрытие цинком продлевает срок службы заглушки для вентиляционных отверстий, предохраняет от коррозии. Более дорогие заглушки для вентиляционных отверстий производятся из нержавеющей стали.
Толщина листового металла 0,5 – 1,2 мм.
При установке заглушек в вентиляционную систему используются следующие виды соединений:
- ниппельное — самое распространенное;
- на резиновых шайбах;
- на фланцах из уголка.
Круглые и квадратные вентиляционные заглушки располагаются на видных местах, поэтому многие производители уделяют их декоративности особое внимание
Круглые заглушки
Для стандартных позиций указывается наименование детали и ее типоразмер по присоединительному диаметру. По отдельной заявке возможно изготовление деталей нестандартных типоразмеров и характеристик. При этом необходимо указывать все габаритные и присоединительные характеристики, отличающиеся от стандартных.
Габаритные и присоединительные размеры (мм)
D
t
S
площадь, м2
100
0,55
60
0,030
125
60
0,040
160
60
0,055
200
60
0,075
250
60
0,104
315
60
0,146
400
0,7
70
0,225
500
70
0,321
630
70
0,468
800
80
0,727
1000
0,9
110
1,128
1250
110
1,655
ПРОДУКЦИЯ
Похожие товары
ЗАКАЗ
Алгоритм работы
Заявка
Оставьте заявку на интересующую вас продукцию или услугу любым удобным для вас способом.
Оформление
После получения заявки, наш менеджер свяжется с вами для уточнения деталей и оформления заказа.
Оплата
На третьем шаге выполняется оплата заказанной продукции или услуг посредством безналичного расчета.
Доставка
Доставка оплаченного заказа осуществляется как по Москве и области, так и в любую точку России.
Завод Квентр предлагает купить Круглые заглушки в Москве по привлекательной цене. Позвоните нам по телефону +7 499 397 74 45, наши специалисты ответят на все ваши вопросы. Вы также можете оставить заявку на подбор оборудования или обратный звонок — мы обязательно свяжемся с вами!
Существующие типы шумоглушителей
Пластинчатый шумопоглотитель для вентиляции
В продаже представлено множество моделей глушителей, работающих по одному принципу, но различающихся по техническим характеристикам.
По внутреннему устройству изделия подразделяются на такие категории:
- Трубчатые. Представляют собой двойную конструкцию, где одна труба расположена внутри другой, имеющей больший диаметр. Внутренняя часть имеет отверстия, а наружная целые и гладкие стенки. Промежуток между секциями заполняется звукоизоляционным материалом так, чтобы не оставалось пустот. По форме сечения трубчатый шумоглушитель для вентиляции может быть круглым, квадратным и прямоугольным. Сечение внутренней трубы должно соответствовать или быть больше, чем у канала, в котором устройство установлено. В большинстве случаев, такие глушители монтируются на магистралях диаметром до 50 см. Длина самого устройства ограничивается 120 см.
- Пластинчатые. Изготавливаются в виде коробов с установленными внутри пластинчатыми перемычками. По конструкции изделия напоминают глушители для автомобилей. Пластины покрыты звукоизоляционным материалом, который и поглощает громкие звуки. Расстояние между пластинами варьируется в пределах 7-30 см и может регулироваться. Уменьшение интервала снижает уровень шума, но пропускная способность системы тоже ухудшается. Пластинчатый глушитель для вентиляции может быть установлен только в системе с каналами прямоугольного сечения.
Методы снижения уровня шума
Снизить уровень шума от вентиляции можно следующими способами:
- Заменить воздуховод на устройство из шумопоглощающего материала.
- Установить на проблемные участки канальный шумоглушитель. Конструкцию с воздуховодом герметично соединяют фланцы с уплотнителем.
- Заменить агрегат на модель с низким уровнем шума.
- Изоляция разных участков шумоизоляционными материалами.
Шумоглушитель, что это такое?
Шумоглушитель — это устройство для снижения звуковых колебаний в вентиляционных системах. Изделие уменьшает турбулентность, аэродинамические вибрации, улучшает проходимость воздушного потока.
Основная функция глушителей воздуха — снижение уровня шума в системе вентиляций.
Классификация шумоглушителей
В зависимости от места расположения устройства подразделяются на:
- Магистральные – монтаж проводят на поэтажных воздуховодах, когда установка после вентилятора не возможна.
- Центральные – устанавливают возле вентилятора. Подходят для внутренних, внешних вентиляционных систем.
- Оконечные – агрегаты устанавливают на конечных участках воздухораспределительной сети. Предназначены для поглощения остаточного шума.
Шумоглушители бывают:
- Прямоугольные пластинчатые – модель глушителя подходит для оборудования с высоким уровнем производительности. Корпус изделия выполнен из жести. Внутренняя часть разделена ячейками или пластинам со специальным звукоизолирующим материалом.
- Гибкие – состоит из алюминиевой фольги, защитного слоя, стеклоткани или спиральной стальной проволоки.
- Трубчатые – представляют собой сборную конструкцию из двух труб. Одна труба проходит внутри другой. Перфорированная поверхность трубы разбивает воздушный поток на несколько слабых.
Принцип действия
Принцип действия устройства основан на снижении уровня акустических колебаний при прохождении через звукопоглощающий материал. В вентиляционный канал поступает свежий воздух. Транспортируется с помощью тяги. Проходя через лопасти воздушный поток попадает в шумоглушитель.
Где применяют?
Шумоглушители монтируют в приточном, вытяжном оборудовании. Монтаж проводят в гостиницах, жилых зданиях, офисах, столовых, детских учреждениях. Звукоизоляционные приборы помогают эффективно решить проблему.
Преимущества
Шумоглушители обладают рядом преимуществ:
- эффективно глушат посторонние звуки;
- долгий срок службы;
- соответствуют нормам пожарной безопасности;
- легкий монтаж;
- доступная стоимость.
class=’s-article__points-list’>
Заглушки в вентиляционных системах

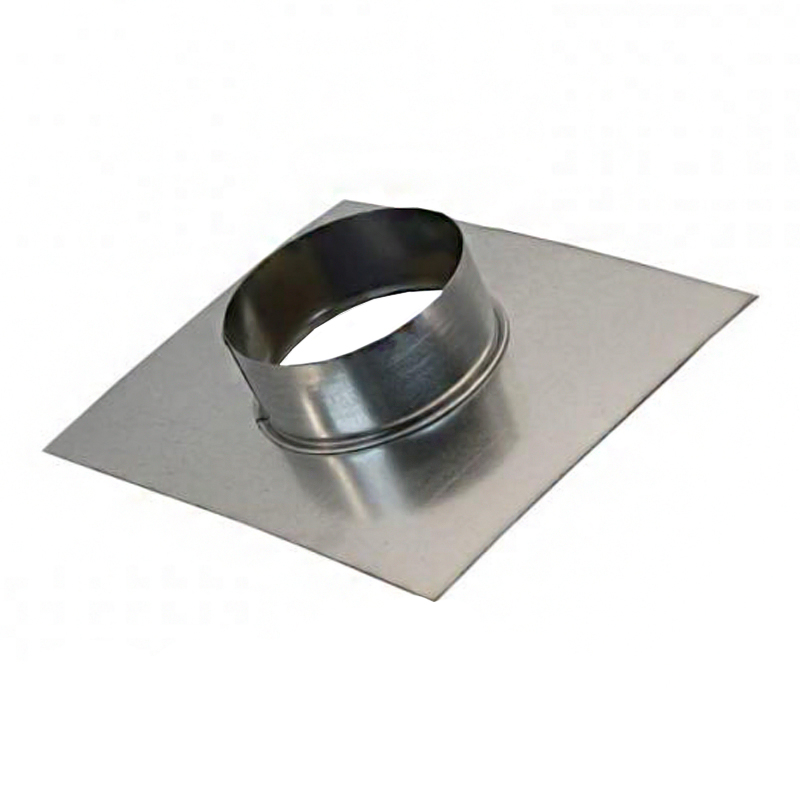

Заглушка предназначена для того, чтобы прикрывать вход в воздуховод, прикрывая его от попадания посторонних предметов или влаги скользящей заслонкой. Выходящие на улицу заглушки чаще всего делают сплошными, открывая их в случае необходимости.
Производство заглушек

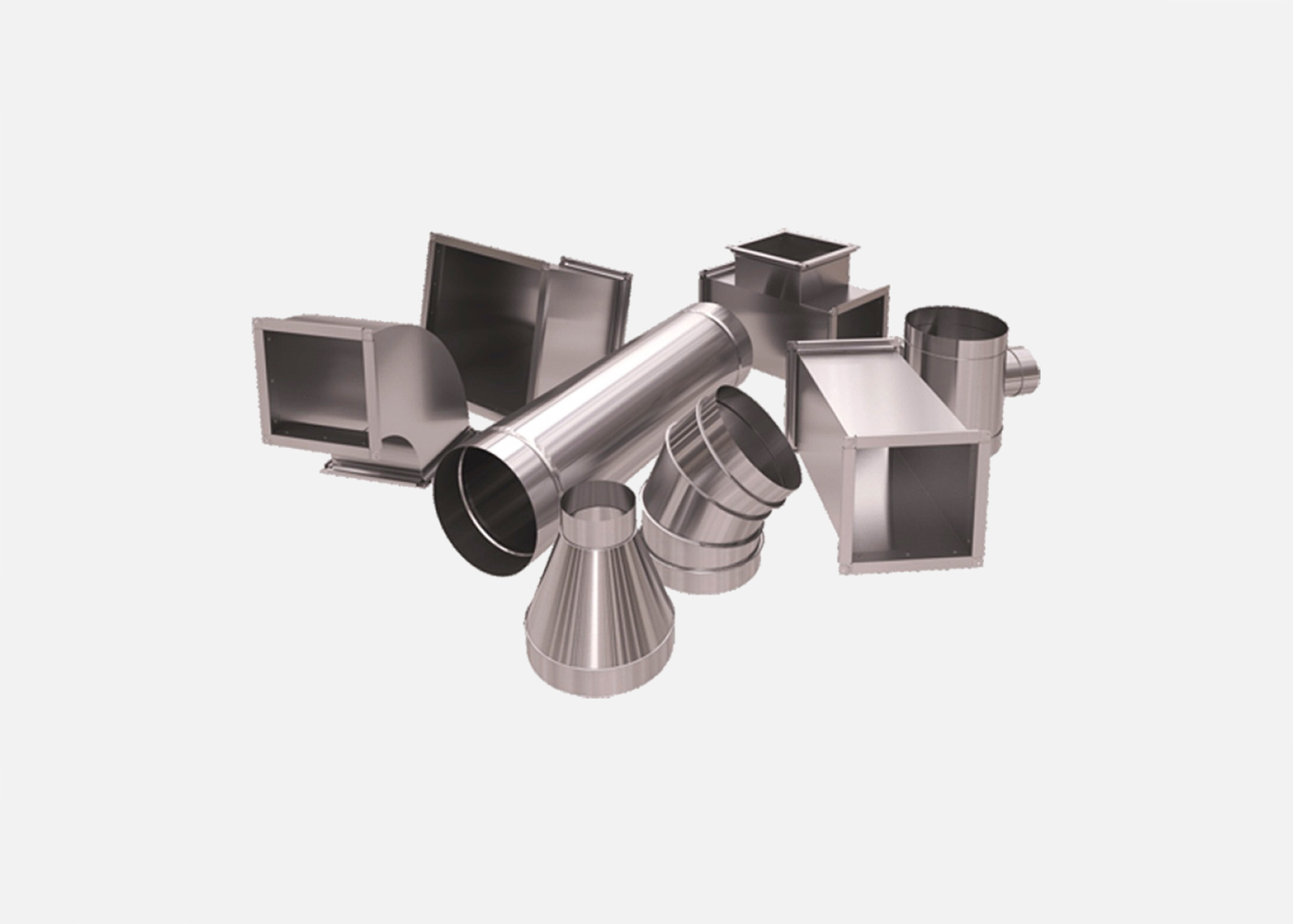

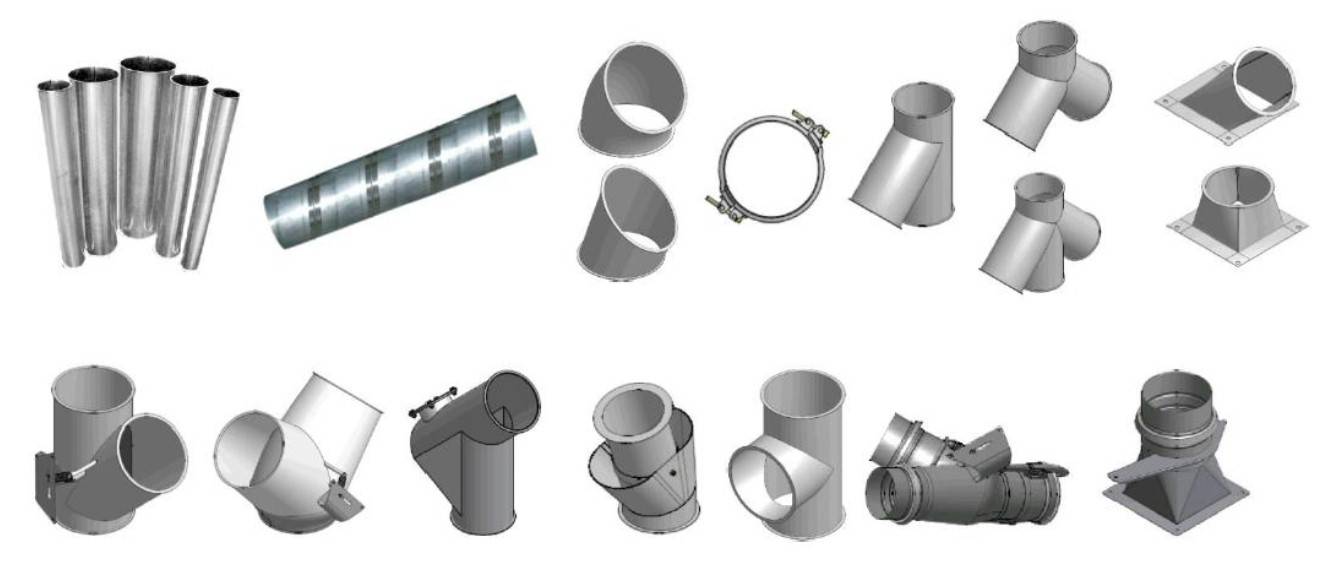

Производство заглушек осуществляет по таким же стандартам, по каким производятся воздуховоды. Заглушка должна выдерживать определенное давление и температуру воздуха, а её размеры сечения должны полностью совпадать с размерами сечения, которые имеют воздуховоды.

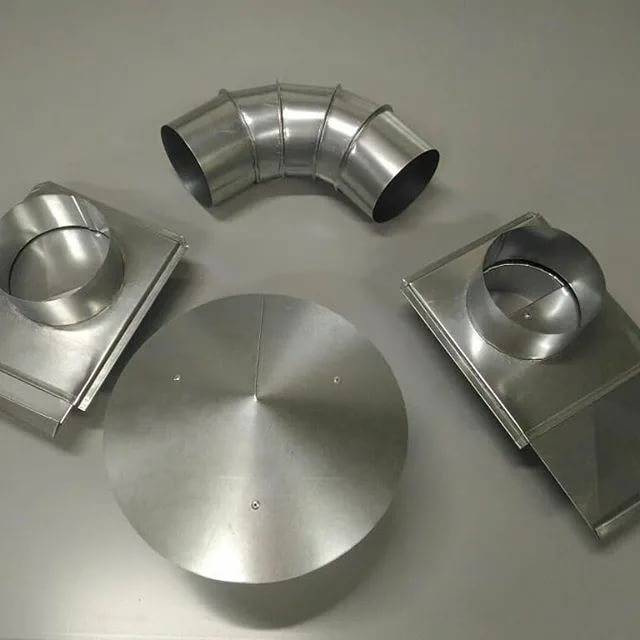

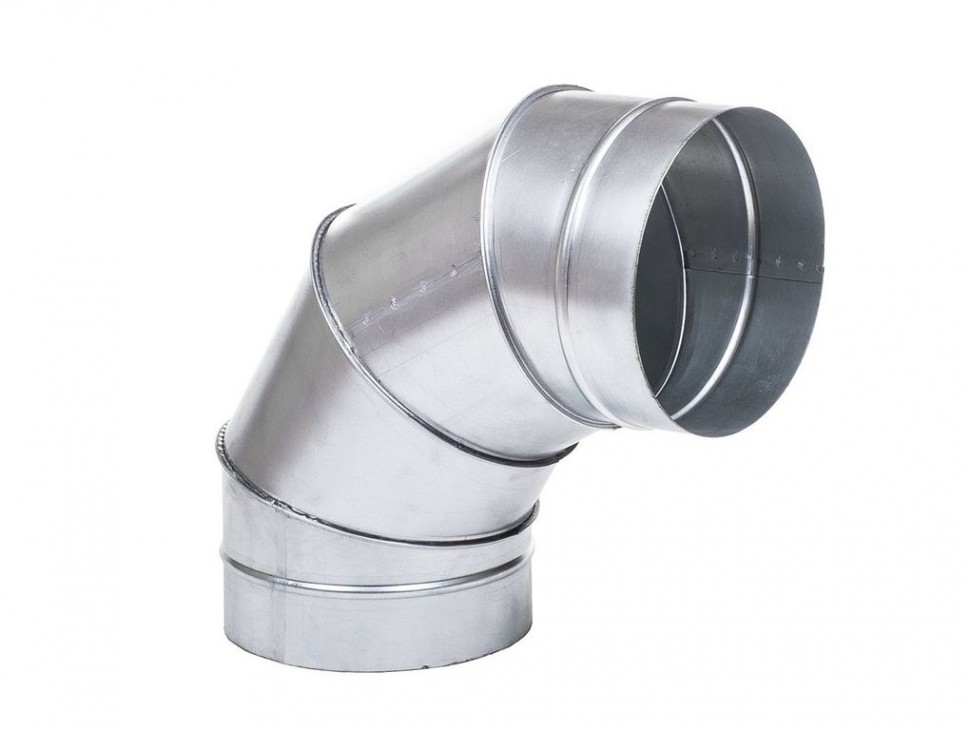

Заглушки для круглых воздуховодов
Воздуховоды круглые могут оборудоваться заглушками точно выверенного диаметра – в противном случае не будет обеспечена должная герметизация и воздуховоды могут подвергаться коррозии. Монтаж вентиляции может осуществляться таким образом, чтобы заглушки устанавливались до того, как все воздуховоды соединены между собой. Окончательное их открытие производится уже после полного монтажа.

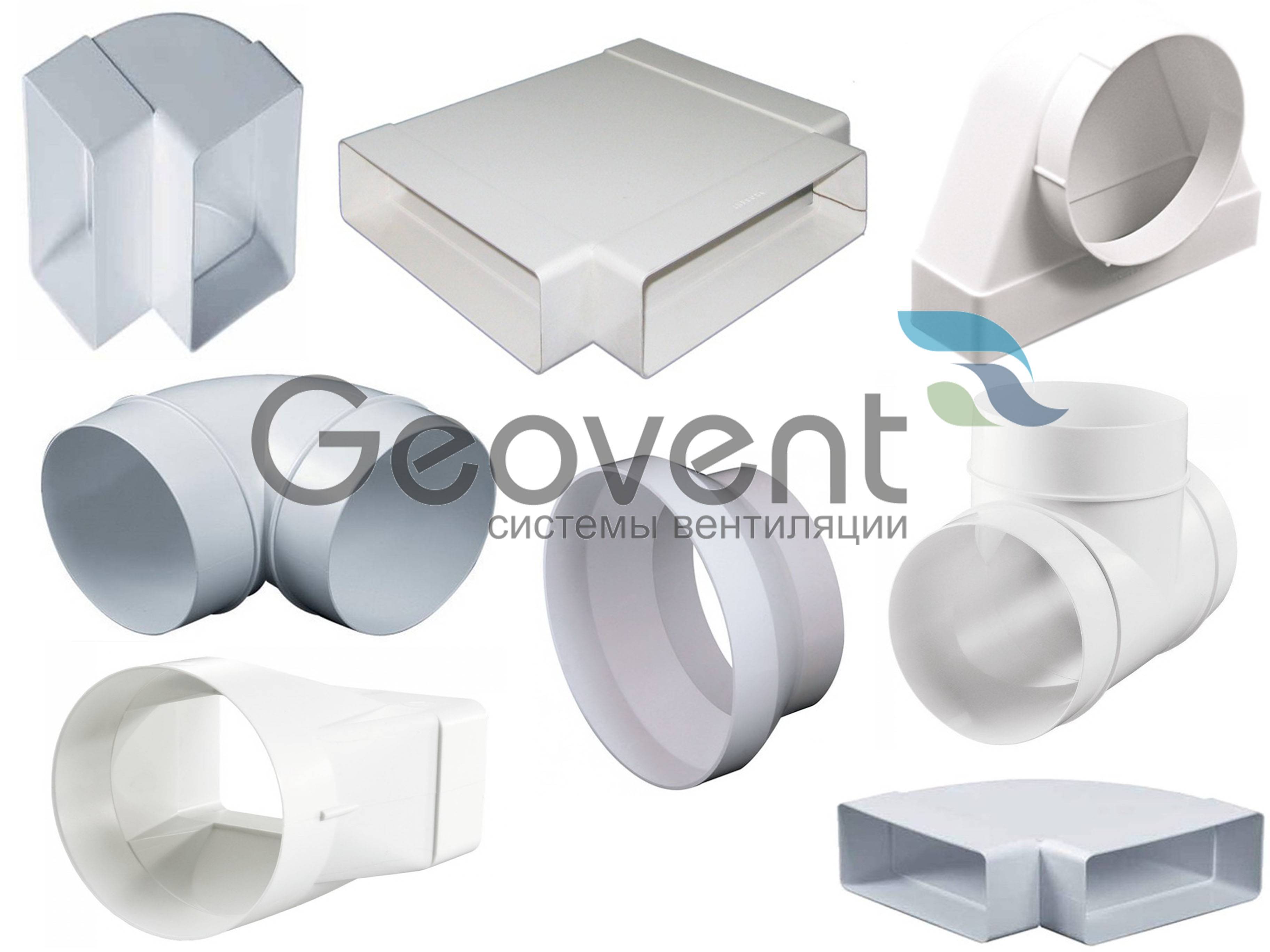

Заглушки для прямоугольных воздуховодов
Производство заглушек для прямоугольных воздуховодов производится после получения точной информации о параметрах, которые имеет сечение воздуховода. Воздуховоды прямоугольные могут оборудоваться заглушками с регуляцией проводимости воздуха в зависимости от их положения.
Источник

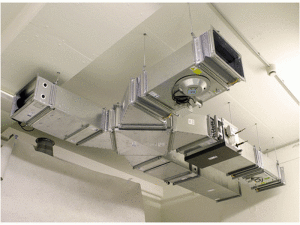

Назначение вентиляционных шумоглушителей
На заводах, складах, в крупных развлекательных центрах устанавливаются очень мощные вентиляционные установки, характеризующиеся высоким уровнем шума. Чем мощнее оборудование, тем больше шума оно производит. Решается проблема установкой вентиляционных шумоглушителей. Цена вентиляционного шумоглушителя невелика, а эффект от его присутствия весьма значителен. Наилучшие результаты показывают устройства при скорости воздуха 4 – 12 м\с и в диапазоне звуковых колебаний 500 – 4000 Гц.
Шумоглушители для вентиляции разработаны для снижения шумов, появляющихся при движении воздуха по вентиляционным каналам.
Устанавливают шумоглушитель сразу после самого шумного узла либо перед помещением. Контролируется правильность монтажа замерами шума во включенной системе.
- на выходе из шумного помещения;
- после шумного оборудования;
- перед вентилятором и за ним.
В ходе акустических расчетов определяют:
- длину вентиляционного шумоглушителя;
- площадь каналов (для пластинчатой модели);
- сечение канала (для трубчатой модели).
Шумоглушители устанавливаются в вентиляционных системах любых типов кроме тех, по которым проходит радиоактивный воздух, заполненный механическими частицами, парами агрессивных химикатов, повышенной влажности или температуры выше +90 градусов. В одной системе может использоваться от одного до 20 – 30 устройств.
Назначение вентиляционных заглушек

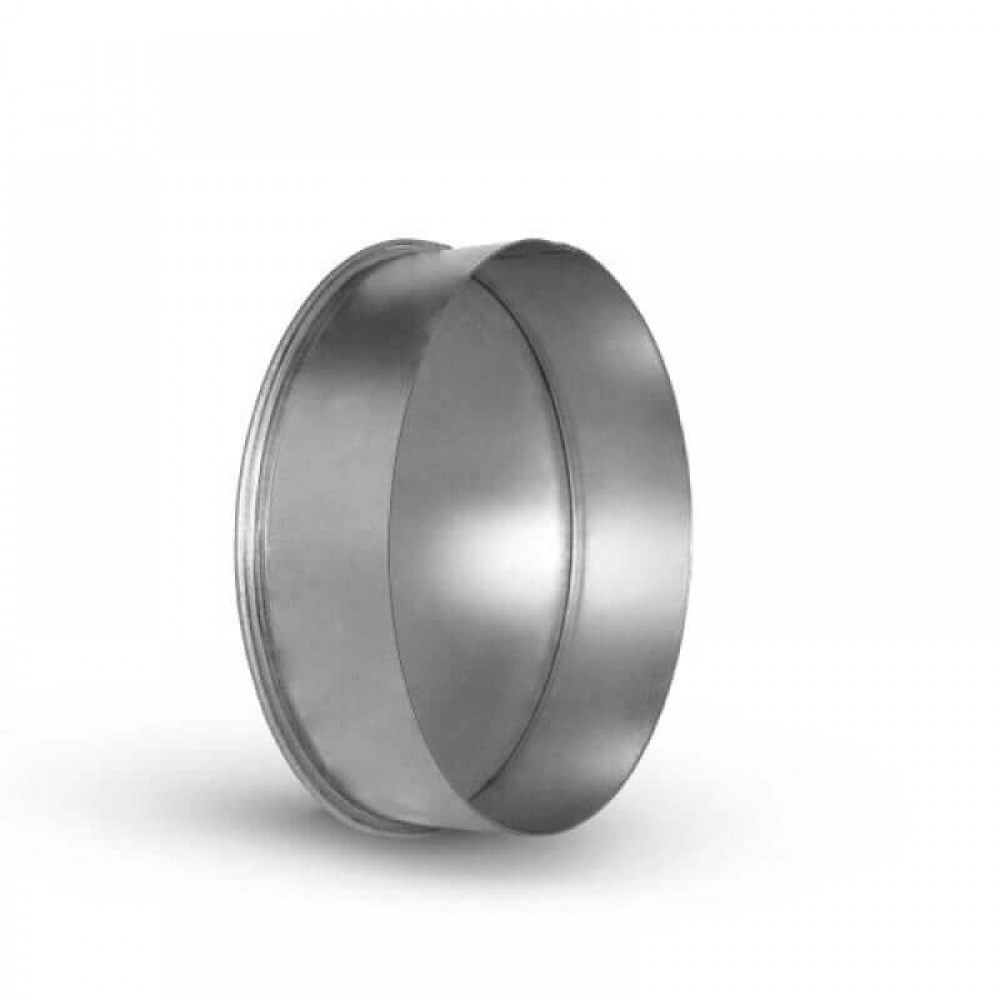

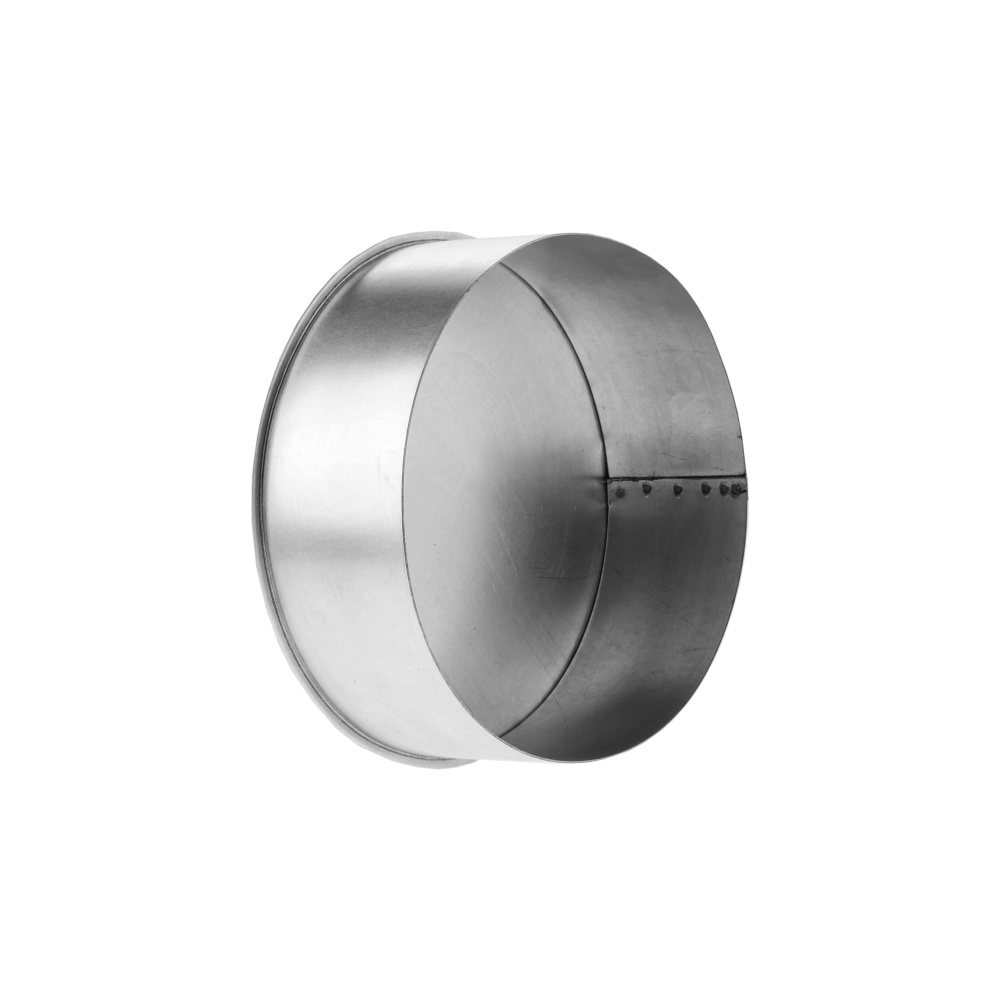

Вентиляционная заглушка

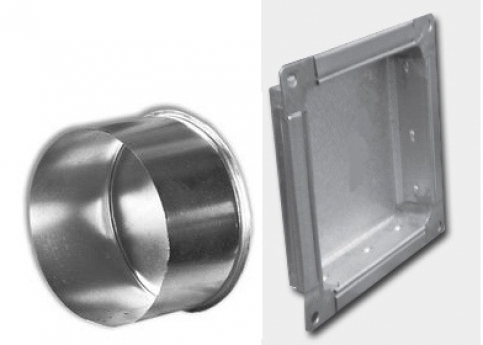

Заглушки для вентиляции служат для герметичного замыкания цепи воздуховодов.
Функции вентиляционных заглушек:
- защита системы от грязи, воды, проникновения насекомых и грызунов, пыли,
- перекрытие отдельной ветки воздуховодов от общей системы,
- регуляция поступления воздуха в помещение,
- предупреждение движения воздуха по воздуховодам.
Фасонное изделие предупреждает засорение воздуховодов, продлевает срок их эксплуатации без дополнительной очистки, обеспечивает безопасность. В некоторых системах вентиляции, например, в саунах, заглушки используются для регуляции воздушного потока.
Изготовление и установка заглушек
Схема заглушки

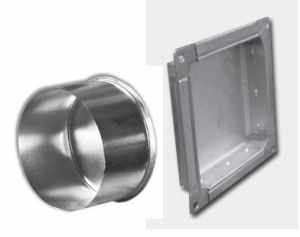

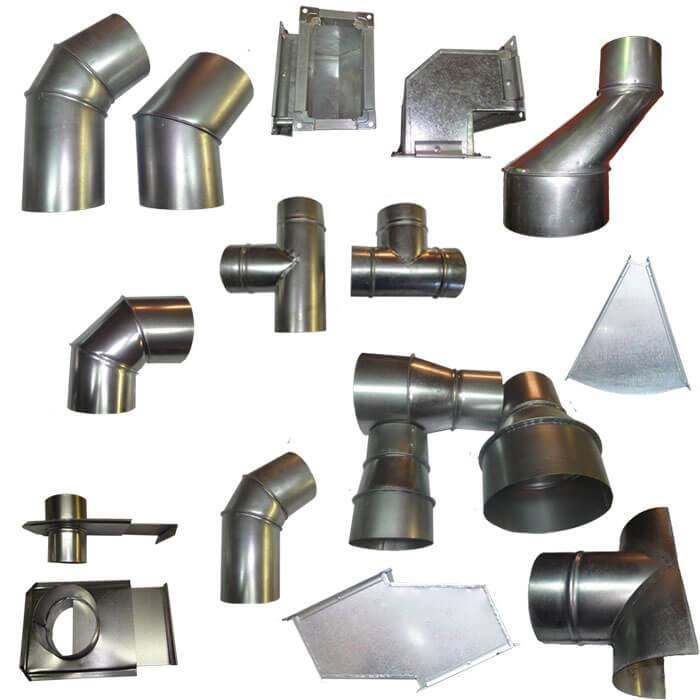

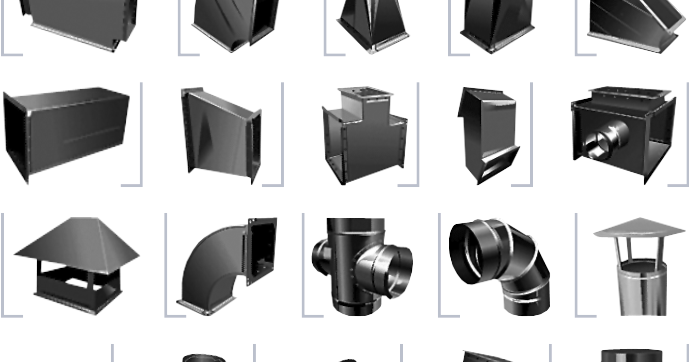

Производятся заглушки самых разных размеров и форм под все существующие виды воздуховодов. Кроме круглых заглушек для вентиляции есть прямоугольные и квадратные. Круглые заглушки для вентиляции выпускаются стандартных размеров, прямоугольные выполняются на заказ по точным размерам воздуховодов.
Материалы, из которых выполнены вентиляционные заглушки, соответствуют стандартам для вентиляционных каналов. Как правило, фасонные изделия изготавливаются из оцинкованной стали. Покрытие цинком продлевает срок службы заглушки для вентиляционных отверстий, предохраняет от коррозии. Более дорогие заглушки для вентиляционных отверстий производятся из нержавеющей стали.
Толщина листового металла 0,5 – 1,2 мм.
При установке заглушек в вентиляционную систему используются следующие виды соединений:
- ниппельное самое распространенное,
- на резиновых шайбах,
- на фланцах из уголка.
Круглые и квадратные вентиляционные заглушки располагаются на видных местах, поэтому многие производители уделяют их декоративности особое внимание
Назначение вентиляционных шумоглушителей
Вентканал
На заводах, складах, в крупных развлекательных центрах устанавливаются очень мощные вентиляционные установки, характеризующиеся высоким уровнем шума. Чем мощнее оборудование, тем больше шума оно производит. Решается проблема установкой вентиляционных шумоглушителей. Цена вентиляционного шумоглушителя невелика, а эффект от его присутствия весьма значителен. Наилучшие результаты показывают устройства при скорости воздуха 4 – 12 м\с и в диапазоне звуковых колебаний 500 – 4000 Гц.
Шумоглушители для вентиляции разработаны для снижения шумов, появляющихся при движении воздуха по вентиляционным каналам.
Шумоглушитель
Устанавливают шумоглушитель сразу после самого шумного узла либо перед помещением. Контролируется правильность монтажа замерами шума во включенной системе.
Места установки:
- на выходе из шумного помещения,
- после шумного оборудования,
- перед вентилятором и за ним.
В ходе акустических расчетов определяют:
- длину вентиляционного шумоглушителя,
- площадь каналов (для пластинчатой модели),
- сечение канала (для трубчатой модели).
Шумоглушители устанавливаются в вентиляционных системах любых типов кроме тех, по которым проходит радиоактивный воздух, заполненный механическими частицами, парами агрессивных химикатов, повышенной влажности или температуры выше +90 градусов. В одной системе может использоваться от одного до 20 – 30 устройств.

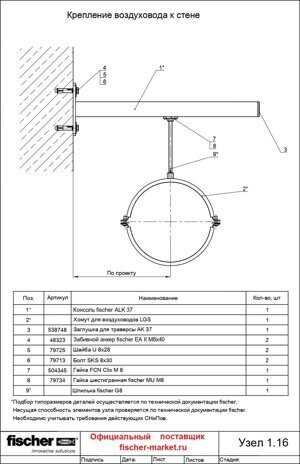

Узел 1.16 Крепление воздуховода к стене
Описание
Установка воздуховода круглого сечения небольших диаметров (без изоляции) на стену помещения делается при помощи хомута, зафиксированного шпилькой на траверсе. Такой монтаж снижает усилие на консоль, исключает ее прогиб или отрыв от основания. Крепежный узел полностью сохраняет геометрическую форму воздуховода и предотвращает повреждение его стенок в процессе монтажа, т.к. вентиляционный канал вывешен и соприкасается только с полухомутами. Используется в бытовых условиях для приточно-вытяжной вентиляции индивидуальных домов, а также небольших автосервисов, моек, пищеблоков кафе и ресторанов.
Траверса через опорную плиту забивными анкерами прикреплена на стене. В консольной ее части установлена шпилька с хомутом. Для закрепления круглый воздуховод вставляют в хомут и обжимают его невыпадающими винтами.
Комплектующие
Из качественной жаропрочной стали, защищенной от коррозии оцинковкой. Используются в узлах крепления с воздействием влажного воздуха, высоких температур и агрессивных соединений.
- Перфорированная установочная траверса. На нее через хомут подвешивают воздуховод.
- Хомут круглой формы. Охватывает воздуховод, равномерно передавая усилие от его массы на шпильку и, далее, к консоли. Прочный крепежный элемент с длительным ресурсом работы.
- Заглушка торца траверсы. Улучшает внешний вид, не допускает появления влаги в ее скрытой полости. Исключает травмы исполнителей во время работ по монтажу или обслуживанию.
- Забивные анкеры с болтами и плоскими шайбами. Фиксируют консоль, тем самым перераспределяя на стенку нагрузку от узла крепления воздуховода.
- Гайка консоли. Надежно определяет место шпильки на траверсе, зажимается болтом.
- Гайка шестигранная. Предохраняет шпильку с хомутом, закрепленную в шине, от самопроизвольного отворачивания при эксплуатации.
- Резьбовая шпилька. Основной элемент, обеспечивающий прочность крепежного узла, а также связь консоли с хомутом и воздуховодом.
Вентиляционные заглушки для бань и саун
Деревянная заглушка
В банях и саунах круглые вентиляционные заглушки используют для декоративного оформления выхода вентиляционного канала и регуляции потока воздуха. Устанавливают заглушку обычно на выход вентканалов диаметром 10, 12,5 и 16 см в потолке или стене.
Заглушки снабжены декоративным клапаном, который при вращении меняет интенсивность потока воздуха. Клапана вентиляционных заглушек для сауны изготавливают из особых пород древесины, не гниющих во влажной и жаркой атмосфере бани и не выделяющих смолу:
- сосна,
- липа,
- кедр,
- ольха,
- осина.
Заглушка из пластика
Деревянный клапан выглядит очень аккуратно и стильно, его цвет подбирают под тон деревянной отделки стен сауны. Корпус производится из металла, покрытого полимерным слоем, предотвращающим коррозию.
Заглушки для вентиляционных отверстий используют в качестве выходов естественной и принудительной вентиляции. Они продаются в комплекте с крепежом и инструкцией. На рынке представлены изделия российских и финских производителей.
Специальные технологии производства обеспечивают длительный срок эксплуатации изделий.
Функции вентиляционной заглушки:
- Предотвращает попадание в воздуховод грязи, пыли, мусора, а также животных и насекомых. Благодаря этому воздуховоды служат дольше без чистки и поломок.
- Перекрывает движение воздуха в воздуховоде, отделяя его от общей системы вентиляции.
- В некоторых случаях, например, в банях и саунах заглушка помогает регулировать объём поступающего внутрь воздуха.
- Выполняет декоративную роль, закрывая место выхода воздуховода.
Вентиляционная заглушка должна быть достаточно прочной, чтобы выдерживать напор двигающегося внутри воздуха, а также быть стойкой к коррозии и выдерживать перепады температур.
Поэтому изготавливают её из прочных надежных материалов. Чаще всего — это оцинкованная сталь, иногда — нержавеющая.
Именно эти материалы достаточно прочные, чтобы выдерживать любые воздействия окружающей среды на протяжении длительного периода эксплуатации.
Кроме того, они эстетично выглядят и заглушки из оцинкованной или нержавеющей стали отлично выполняют не только защитную, но и декоративную функции.
Вентиляционная заглушка должна плотно прилегать к стенкам воздуховода, чтобы обеспечить высокую герметичность
Поэтому важно подобрать ее в соответствии с размерами трубы
Для круглых воздуховодов выпускают стандартные размеры, соответствующие размерам выпускаемых воздуховодов.
С прямоугольными (см. Прямоугольный воздуховод) и квадратными все по-другому. Чаще всего их изготавливают под заказ по индивидуальным размерам. В этом случае заглушку также следует заказать вместе с остальными фасонными частями.
Для соединения заглушки с трубой чаще всего используют ниппельное соединение. Оно, несмотря на свою простоту, обеспечивает необходимую прочность и герметичность. Иногда можно встретить крепление на резиновых шайбах или на фланцах.
Несмотря на небольшие размеры и простоту конструкции заглушка для воздуховода является важной составляющей частью вентиляционной системы. Источник
Источник

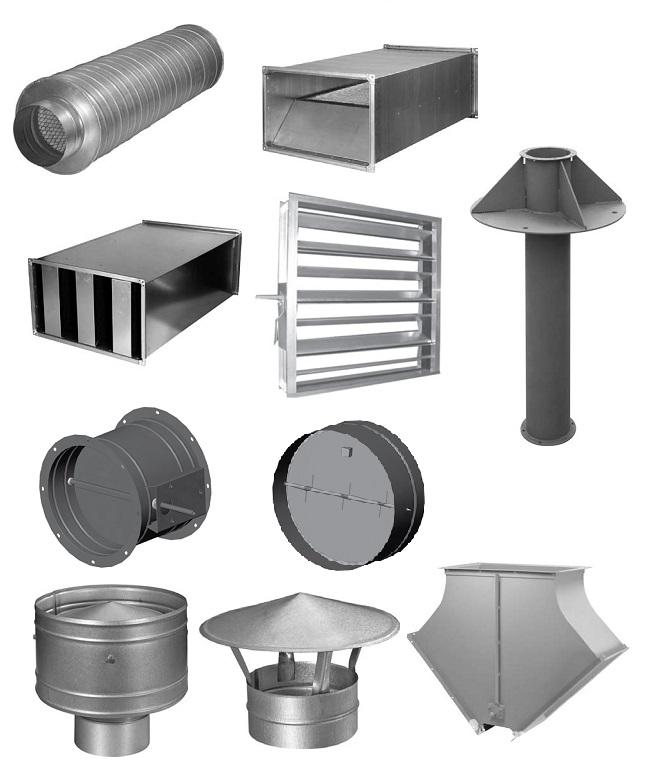

Типы шумоглушителей для вентиляции
Шумоглушители для вентиляционных систем подразделяются на несколько типов:
трубчатый круглый — сборная конструкция, имеющая круглую или прямоугольную формы. Круглый шумоглушитель состоит из двух труб различного диаметра, между которыми находится звукопоглощающий материал, защищённый сеткой. Обычно используются для воздуховодов с сечением не более 400–500 мм;
- трубчатый прямоугольный — конструкция, состоящая из двух прямоугольных металлических коробов с различным сечением воздуховода. Пространство между ними заполнено звукопоглощающим материалом. Стенки внутреннего канала выполнены из мелкоячеистой сетки или путём перфорации металла. Используются в системах вентиляции прямоугольной или квадратной формы;
- трубчатый гибкий — шумоглушитель, состоящий из двух гибких армированных труб разного диаметра. Между ними располагается звукопоглощающий материал, защищённый теплоизоляционной перфорированной фольгой. Применяется в теплосберегающих узлах вентиляционной системы с овальным или круглым сечениями воздуховода;
пластинчатый — конструкция, представленная металлическим коробом с проходными отверстиями, разделяющими устройство на несколько секторов. Они выполнены из звукоизолирующего материала. По мере снижения эксплуатационных свойств пластины вынимаются и заменяются на новые изделия.
В качестве поглощающего материала используется минеральная вата и супертонкое базальтовое волокно. Все металлические элементы шумоглушителя изготавливаются из оцинкованной стали, защищённой полимерным покрытием.
