Требования к вентиляционному выходу на крыше

Монтаж своими руками

Выходы вентиляции монтируют одновременно с устройством кровельного ковра или встраивают на готовую кровлю. Первый метод предпочтительнее, т. к. не нужно снимать покрытие, переделывать элементы обрешетки. Проходной фланец крепят к основанию с помощью синтетической мастики и гвоздей, делают гидроизоляцию отверстия вокруг элемента.

Конструкция основания требует усиления в месте выхода методом сплошной обрешетки или установки дополнительных брусков. Ставят обделки из стали или специальные фартуки после монтажа ондулина, мягкой черепицы, профилированного металла.

Этапы монтажа на примере кровли металлочерепицы

Первоначально размечают место установки по специальному шаблону, который продают вместе с выводом так, чтобы под листами не было обрешетки, либо ее придется демонтировать.

Порядок работ:

1. делают отверстие для устройства вентиляции кровли из металлочерепицы в покрытии, гидроизоляции, утеплителе болгаркой (круг 115 мм) или ножницами для резки металла;
2. устраивают дополнительные бруски для крепления выхода в конструкции решетки;
3. вокруг отверстия на мастике фиксируют уплотнительный элемент;
4. на нижнюю часть проходного фальца наносят герметик и закрепляют элемент саморезами к основанию;
5. в пространстве чердака стыкуют вентиляционный выход с трубой, которая жестко закреплена в требуемом положении хомутами или кронштейнами.

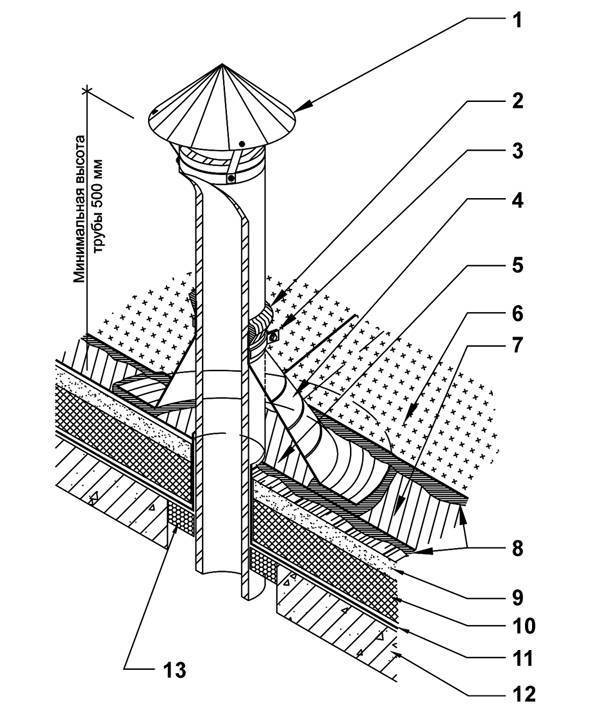

Монтаж вентиляционного выхода

Вывод на кровле обрабатывают специальными элементами, закрывают окружающую щель материалом по цвету в тон кровли.

Виды и устройство вентиляции кровли из металлочерепицы

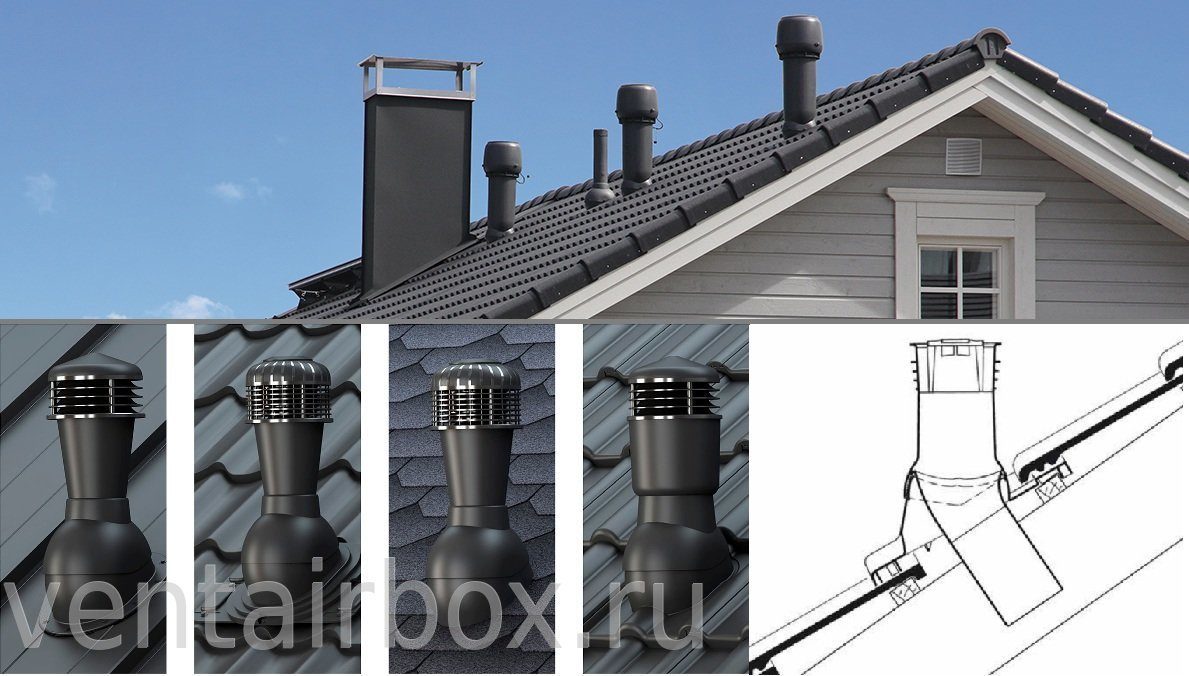

Вентиляционный выход подразумевает использование металлической или пластиковой трубы. Диаметр ее должен варьироваться в пределах 30 – 100 мм.

Длина зачастую не превышает 50 см. Удаленность от конька не должна превышать 60 см. Это позволит внутреннему прогретому воздуху свободно выходить наружу.

Ниже перечислены несколько способов вентиляции подкровельного пространства металлочерепицы:

Первый метод: для нормализации температурного режима внутри вентиляционного просвета используется кровельный тип воздухообмена. С его помощью минимизируются риски образования избыточной влаги, негативно воздействующей на все деревянные элементы внутри конструкции.

Стоит отметить, что из-за перегревания внутренней поверхности перекрытия есть возможность образования наледи, блокирующей свободную циркуляция воздуха. Этот факт обуславливает низкую популярность данного способа. Кровельная вентиляция предполагает монтаж труб, оборудованных дефлектором и эластичной проходкой. Длина их должна доходить до уровня стропил.

Второй метод заключается в обустройстве вентиляции через кровлю металлочерепицы. В этом случае вентиляционные выходы будут сквозными, доходящими до чердачного помещения. По принципу работы они похожи на коаксиальные трубы.

Их конструкция предполагает наличие двух независимых контуров, способствующих постоянному выводу избыточной влаги и воздухообмену. Недостатком данного метода является его высокая стоимость.

Однако при этом значительно повышается эффективность, что в дальнейшем позволит избежать затрат на преждевременный ремонт кровельного перекрытия.

В зависимости от конструкции вентиляции, различают несколько ее разновидностей.

Карнизный продух является своеобразным входом для воздушных потоков.

Один из вариантов карнизного продуха

Может быть двух типов:

1. точечные продухи представляют собой небольшие отверстия, диаметр которых не превышает 1 – 2,5 см. Размер зависит от наклона крыши – чем он сильнее, тем меньшие отверстия необходимы. Размещаются они зачастую под желобками для слива воды. Это предотвращает возможность их промерзания и образования ледяной корки. Наружная часть защищается специальными софитами, препятствующими засорению листвой и прочим мусором;
2. щелевые продухи — это горизонтальные или вертикальные щели, ширина которых не должна превышать 2,5 см. Благодаря им поддерживается постоянная циркуляция воздуха в пространстве под перекрытием. Внешняя часть закрывается плетеной сеткой, предотвращающей засорение.

Вентилируемый конек представляет собой вентиляционный выход.

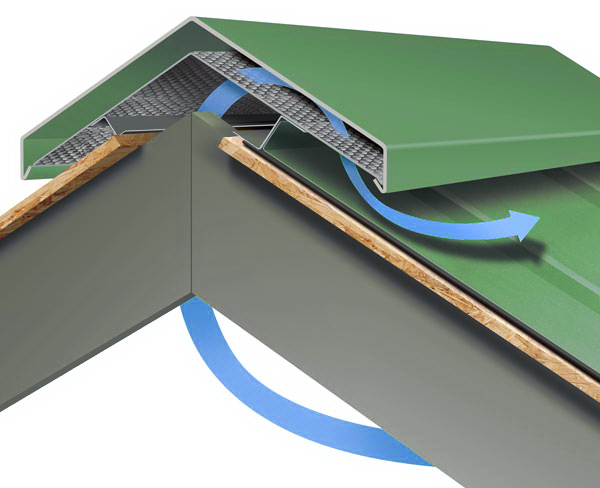

Схема работы вентилируемого конька

Он является верхней точкой системы и способствует выходу наружу паров и влаги. Бывает щелевым и точечным.

Кровельный аэратор усиливает циркуляцию воздушных потоков в требуемом направлении. Внешне он выглядит как труба длиной до 50 см.

Внутренняя часть представляет собой проход, обеспечивающий герметичность. Сверху размещается дефлектор (колпак), позволяющий предотвратить попадание мусора и листвы.

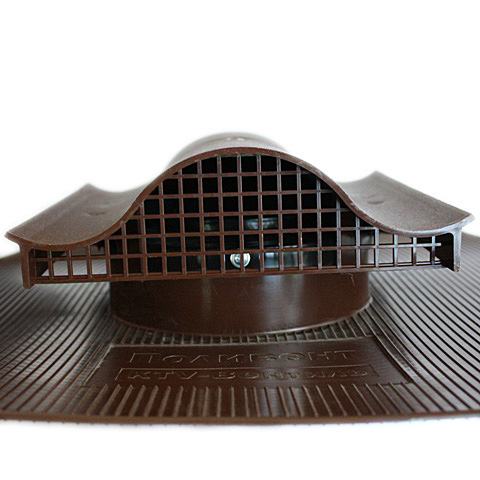

Кровельный аэратор

Преимущество данного вида в том, что монтаж может проводиться как на начальном этапе установки кровли, так и после сдачи в эксплуатацию. Аэраторы подходят для всех разновидностей перекрытий – как для мягких битумных, так и для металлических.

Фирмы, производящие кровельные материалы, выпускают и аэраторы. Ассортимент насчитывает более 50 изделий различных форм и размеров.

Разжелобки (ендова) подходят для крыш со сложной конструкцией и устанавливаются в случае образования впадин на стыке скатов.

С его помощью образуется канал для постоянной циркуляции воздушных потоков. В зависимости от специфики, разжелобки делятся на открытые и закрытые.

Универсальный способ обустройства вентиляции предполагает использование трубы, диаметр которой не должен превышать 50 см. Кроме этого, она должна быть оснащена защитным дефлектором, располагающимся на оголовке.

На сегодняшний день представлен широкий ассортимент аэраторов из пластика. Это позволяет подобрать подходящий вариант с учетом особенностей кровли, погодных условий, климата, ландшафта.

Современные аэраторы выполняются из высококачественных материалов, устойчивых к воздействию постоянного солнечного излучения и осадков, поражению кислотами. Некоторые производители обещают сохранение работоспособности систем при температурах от -50 до +90 градусов по Цельсию.

Стоимость металлических аэраторов значительно выше. Область их применения – крупные промышленные и производственные объекты.

Видео

https://trubaspec.com/ventilyatsionnye/kak-sdelat-i-ustanovit-gribok-na-trubu-ventilyatsii-pravila-ustroystva.html

http://vse-o-trubah.ru/ustanovka-ventilyatsionnoj-truby.html

Установка и вывод трубы вентиляции на кровлю

http://bouw.ru/article/kak-vivesti-trubu-ventilyatsii-na-krishu

https://infotruby.ru/primenenie/ventilyatsionnyj-vyhoda-na-kryshe

http://proroofer.ru/aksessuary/ustanovka-ventilyacionnoj-truby-na-kryshe-svoimi-rukami.html

https://trubaspec.com/vidy-trub/kak-ustanavlivat-ventilyatsionnye-truby-na-kryshu-detalnaya-instruktsiya.html

Закрепление высоких труб

Когда расположить вентиляционный проход рядом с коньком здания из-за различных причин не получается, а учет ветрового подпора обязывает устанавливать очень высокие вентиляционные трубы над кровлей (от 150 до 200 см), то потребуется дополнительное закрепление таких труб. Почему надо дополнительно закреплять трубу в таком случае? Это связано с тем, что из-за увеличения высоты трубы так же возрастает и площадь обдува. Из-за этого ветровые нагрузки на саму трубу резко возрастают и во время сильного порыва труба может просто переломиться.

Для надежного закрепления вентиляционных труб на кровле существует несколько вариантов. Поможет в этом вопросе:

1. Установка растяжек;
2. Монтаж укосов;
3. Обустройство металлической стойки.

Кроме того, можно комбинировать вышеописанные варианты усиления вентиляционных выходов на кровле здания. Например, сначала усилить вентвыход, используя металлическую стойку, а потом укрепить ее с помощью растяжек.

Усиление с помощью растяжек

Зачастую растяжка представляет собой оцинкованный трос. Тонкие цепи для растяжек используются гораздо реже.

Для надежного закрепления вентиляционного выхода, потребуется установить как минимум 3 растяжки. Угол между такими элементами должен составлять 120 градусов. Угол между растяжкой и центральной осью трубы должен составлять 45 градусов. Чтобы закрепить растяжки:

• На трубе — потребуется установка хомута с 3-мя проушинами;
• На крыше — с помощью 3-х анкеров с кольцами.

С помощью резьбовых натяжителей можно сделать натяжку троса. Петли можно также довольно просто сделать из винтовых зажимов.

Изготовить и установить растяжку самостоятельно довольно несложно. Приобрести нужные материалы для изготовления таких элементов можно на рынках и в строительных магазинах. Стоимость их относительно дешевая, а выбор вариантов довольно обширный.

Усиление с помощью укосов

Жесткая растяжка (укос) очень сильно похожа на тросовую растяжку. Главное отличие – принцип действия. Тросовая растяжка работает только на растяжение, поэтому крепить ее нужно не менее чем в 3 местах. Укос может работать не только на растяжение, но и на сжатие. Чтобы усилить трубу с помощью такого элемента вполне хватит и 2-х точек закрепления на крыше. Ветровой напор может создавать как сжимающие, так и растягивающие нагрузки. Но укос хорошо справляется со всеми видами возникающих нагрузок. Из-за этого они будут идеальных решением, когда вентиляцию монтируют на ограниченном пространстве. Для примера, выход вентиляционного канала располагается рядом с карнизом кровли и установить 3 растяжки в таком месте просто невозможно.

Материал для изготовления укосов — легкий металлический профиль. Окрашивание позволит защитить элемент от коррозии. Крепят укосы к трубам с помощью хомутов. Чтобы закрепить основание такого элемента, можно использовать, например, анкер или другие виды крепежных элементов.

Главное отличие между растяжками и укосами — натяжка для укосов не требуется. Ведь их сразу изготавливают нужного размера, а затем надежно крепят к трубам и кровле. В этом случае возникновение любых колебаний исключается и конструкция будет довольно надежной, прочной. Выбор углов (между укосами, между укосами и трубой) делается с помощью тех же самых правил, что и ранее были описаны для растяжек.

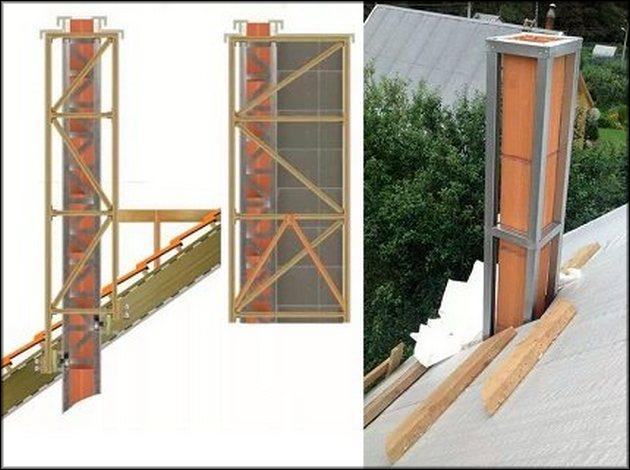

Усиление с помощью металлической стойки

Металлическая стойка используются в следующих случаях:

1. Закрепить трубу с помощью растяжек или укосов невозможно;
2. Наличие высокой трубы, которую надо не только закреплять, но и усиливать.

Самый распространенный вариант — сварная объемная стойка. Это сварная конструкция, своеобразный силовой каркас для вентиляционных труб. С помощью такой стойки можно усилить вентиляционную трубу, благодаря чему ей будут не страшны любые ветровые нагрузки. Самостоятельное изготовление таких стоек довольно сложное. Чтобы изготовить ее надо обладать достаточным опытом изготовления аналогичных конструкций. Поэтому изготовление металлической стойки рекомендуют доверять профессионалам.

Расчет диаметра воздуховода и высоты канала

Подсчет прямоугольного или круглого сечения вентканала ведется при наличии 2 параметров — скорости потока воздуха и воздухообмена в помещениях. При принудительной вытяжке вохдухообмен замещается мощностью вентилятора. Параметр написан в сопроводительных документах к изделию. Воздухообмен рассчитывается исходя из кратности по СНиП для конкретного помещения. Скорость потока в воздуховоде обычно не должна превышать 5 м/с, но иногда повышают до 10 м/с.

Нормативы

Нормы воздухообмена в жилых и подсобных помещениях

При нормальной работе вентиляции воздух в помещении постоянно обновляется. Согласно требованиям СНиП и СанПиН, устанавливаются нормы в жилых и нежилых комнатах, ваннах, туалетах, кухнях, других специальных помещениях.

Минимальные нормы — кратность в час или куб/ч для одноквартирных жилых домов:

• жилые помещения с постоянным присутствием жильцов — не менее одного объема в час;
• кухня — 60 м³/час;
• санузел, ванная — 25 м³/час;
• иные помещения — не менее 0,2 объема воздуха в час.

Требования по «Своду правил СП 60» исходят из норм на 1 человека в помещениях с постоянным пребыванием:

• при площади менее 20 кв. м/чел — 30 м³/час, но не меньше 0,35 объема в час;
• при площади более 20 кв. м/чел — 3 м³/час на 1 кв. м.

В бассейнах, саунах вентиляция должна быть принудительная, чтобы не образовывалась плесень

«Свод правил СП 54» для жилых многоквартирных зданий дает другие условия:

• спальня, гостиная — 1 обмен в час;
• кабинет — 0,5 объема;
• подсобные помещения — 0,2 объема за час;
• спортивные помещения — 80 м³/час;
• кухня с электрической плиткой — 60 м³/час; на газовую добавляется 100 м³/час;
• ванна, туалет — 25 м³/час;
• сауна — 10 м³/час на каждого посетителя.

По таблице

Специальный алгоритм позволяет просчитать диаметр вентиляционной трубы, исходя из таблицы в СНиП. Высота вентиляционной трубы над крышей частного дома зависит от диаметра и определяется по ячейкам таблицы, где в левом столбце забита ширина труб, а высота — в верхней строке в мм. При этом учитывается расположение от конька дома, формы потолка, удаленности вентканала от трубы дымохода.

По электронному калькулятору

Специальный калькулятор рассчитывает нормы в зависимости от введенных показателей: площади помещения, высоты потолка, по количеству людей, типу помещения. Калькулятор учитывает основные показатели. Желательно провести несколько расчетов и выбрать максимальные значения для каждого из помещений.

Что следует учесть

Вентиляция на крыше создает максимальную тягу

В одно- или двухэтажных строениях загородного типа вентиляционные трубы на крышу, идущие от жилых помещений, кухонь и санузлов, необходимо вывести в специальном подготовленном для этого месте. При их обустройстве вертикальная конструкция возвышается прямо над кровлей и позволяет получить максимальную тягу. Согласно СНиП, при проектировании такого вывода потребуется учесть следующие моменты:

• Все вертикальные участки будущего инженерного сооружения делаются ровными (без изгибов), что гарантирует свободный выход воздуха наружу.
• Не допускается объединять несколько воздушных потоков вместе; каналы, идущие от жилых комнат, кухни, чердака и канализации делаются отдельными.
• Вентиляционные выходы устанавливаются по возможности ближе к коньку или прямо на нем.
• При невозможности монтажа прямого пролета над шахтой используется гофрированная труба, позволяющая соединять смежные узлы, прокладываемые под различными углами.
• Обязательно обустройство фанового участка – канал соединяет канализационный стояк с вентиляцией и позволяет выводить неприятные запахи.
• Необходим воздухообмен, организуемый на чердаке или в мансардной зоне строения.

Выбор вида труб

Трубы для вентиляции из нержавейки и пластика

Согласно типовым проектам, для оформления вентканалов на кровле применяются следующие виды трубных заготовок:

• асбестоцементные;
• на основе ПВХ;
• типовые канализационные изделия, диаметр которых варьируется в пределах 110-200 мм.

Вентиляция в частном доме с выходом на крышу иногда оформляется в виде надстройки, выполненной из кирпича или бетона. В любом случае оголовок вентиляционного канала оборудуется специальным приспособлением, защищающим его от дождя и снега – дефлектором. Посредством такого зонтика удается усилить тягу при сильном ветре.

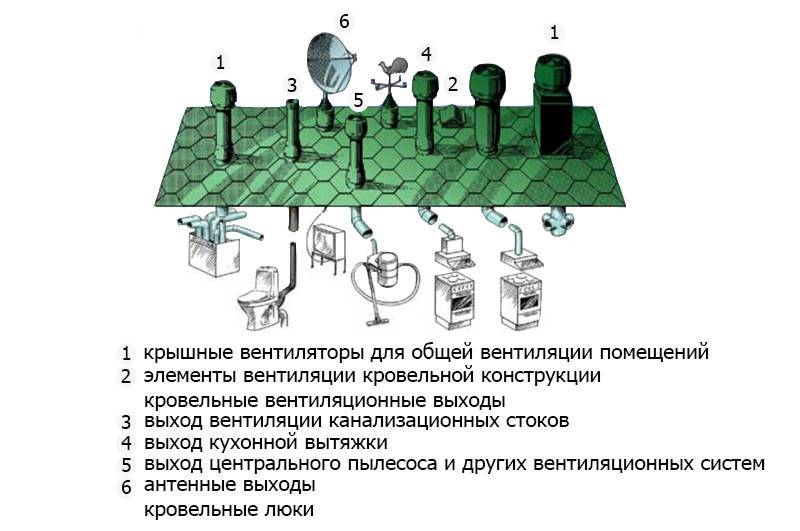

Предназначение

Обустраивая выход вентиляции на кровлю, следует знать об основных тонкостях предстоящей работы, разбираться в типах конструкций и их предназначении. Проходы через крышу могут использоваться в разных типах вентиляционных систем:

1. 1. Во внутренних комнатах коттеджа.
2. 2. В фановой трубе стояка канализации.
3. 3. В чердачном подкровельном пространстве.

Более того, порой эти проходы необходимы для прокладывания дымовых шахт и телевизионных антенн. В конце системы воздухоотвода находится специальный вентиляционный выход, который обустраивается с учетом всех требований к системе.

Задача подобной конструкции заключается в обеспечении эффективной вытяжки воздуха из помещения и предотвращении любых протечек. В тех точках, где необходимо делать проход вентиляции через крышу, располагают специальные проходные элементы, которые соответствуют конкретному материалу кровли.

В настоящее время есть возможность покупать готовые комплекты выходов вентиляции для их дальнейшего монтажа на кровельных конструкциях из твердых и мягких материалов. Такие изделия позволяют быстро и качественно соорудить стояк вентиляции, чтобы защитить крышу от возможных протеканий, а также сохранить ее эстетическую привлекательность. Более того, подобные устройства являются естественной защитой вентиляционных каналов от проникновения различной грязи и осадков.

Высота и форма проходов через крышу определяется индивидуальными особенностями кровельной конструкции. Помимо труб с круглым сечением, в ход идут конструкции прямоугольной формы.

Как сделать вентиляцию кровли из мягкой черепицы

Надеемся, вы уже не сомневаетесь, что устройство вентилируемой кровли из мягкой черепицы необходимо. Теперь — о том, как именно это сделать.

Для простых двускатных, вальмовых и мансардных крыш лучший способ устройства вентиляции кровли из мягкой черепицы — это установка в качестве вытяжки специального аэратора по всей длине конька. Он представляет собой широкий пластиковый уголок высотой несколько сантиметров с переменным углом сгиба. Боковые стороны конькового аэратора сделаны в виде решетки или сетки — именно через них воздух покидает подкровельное пространство.

Установка на мягкой кровле конькового аэратора для вентиляции обеспечивает:

• Равномерный поток воздуха по всей длине ската без образования застойных зон.
• Максимальную скорость воздушного потока, поскольку она зависит перепада высот между точкой входа в вентиляционную систему и точкой выхода. Точка входа всегда — карниз, а конек — самая высокая точка крыши.
• Минимальный риск протечек.

Для установки аэратора в битумной черепице на коньке нужно прорезать зазор шириной 50-70 мм. Или просто оставить такой зазор после монтажа рядовых гонтов на скате. Зазор должен быть не только в самой битумной черепице, но и в гидроизоляции. Иначе вместо вентиляции воздух в утеплителе будет просто загонять влагу выше и способствовать ускоренному намоканию теплоизоляционного материала.

Дальше устанавливают аэратор. Монтаж начинается с одного из краев кровли. Аэратор должен обязательно закрывать гвозди и клеевую полосу. Если это не так, нужно установить еще один ряд рядового гонта. Аэратор крепится на саморезы длиной 50 мм и более. Места для крепления, как правило, уже обозначены на корпусе с помощью разметки или даже готовых отверстий.

Для удобства крепления коньковые аэраторы довольно короткие — обычно меньше метра длиной. Между собой они скрепляются специальным замком.

На установленные аэраторы для эстетики и защиты пластика от ультрафиолета крепят битумную черепицу. Для этого используют карнизные гонты, которые разделяют на три части по линии отреза. Монтаж отрезков начинают навстречу преобладающему направлению ветра. Крепят их перпендикулярно аэратору 1-2 гвоздями с каждой стороны. При этом нахлест черепиц друг на друга большой — 30-50% (в зависимости от производителя). Каждый новый отрезок должен закрывать места крепления и клеевые полосы, если они есть.

Технология вентиляции крыши из мягкой кровли сложной формы предполагает установку дополнительных вентиляционных элементов — точечных аэраторов. Они нужны, чтобы обеспечить вентиляцию в застойных зонах — местах с перепадами высот, там, где сходятся несколько ендов или труб.

Такие продухи на мягкой кровле монтируются во всех высших точках сложной кровли. Для шатровых, куполообразных и подобных крыш это практически единственный вариант, поскольку коньковый аэратор на них поставить негде.

Для монтажа точечных аэраторов в выбранных местах кровли прорезают отверстия по шаблону, который идет в комплекте. Затем укладывают подкладочный ковер, промазывают подошву продуха для мягкой кровли битумной мастикой и крепят ее к OSB-плите. Потом юбку аэратора снова промазывают битумной мастикой, но уже сверху, и укладывают рядовую черепицу вокруг него.

Задачи и устройство вентиляционного прохода

Главным предназначением кровельного воздухообменного узла можно назвать вытягивание отработанного воздуха. А установка системы осуществляется на основании стандарта ГОСТ-15150. Он содержит информацию о том, насколько близко проход вентиляции будет располагаться к краям плиты, а также устанавливает стандартную величину проемов в плитах перекрытий. Такие элементы вентиляции используются и для дымовых труб, которые монтируются в зданиях с каминами или печками.

Для того, чтобы обустроить выход вентиляции для металлочерепицы, нам потребуется целый перечень материалов:

• набор алюминиевых узлов для вентиляции;
• крепежные анкера;
• огнестойкая материя, к примеру, стекловата;
• стаканы из металла;
• теплоизоляционный материал, к примеру, минеральная вата;
• кровельные стропила, сделанные из дерева;
• набор инструментов промышленного образца.

Вентиляция на кровле делится по форме и может быть квадратной, овальной, круглой или же прямоугольной, что будет зависеть от разновидности кровли и каналов вытяжки.

Пример круглого вывода вентиляции

Вентиляционные выходы — это отверстия, создаваемые в перекрытиях и позволяющие выводить трубы на кровлю, с проходом чердака. В них вставляются трубы из алюминия, затем встраивающиеся в саму крышу дома. При этом лучше применять алюминиевые листы имеющие показатель толщины 1 мм и более. Системы вентиляции продаются в широком ассортименте размеров, из которых можно без проблем выбрать наиболее подходящий. При этом вентиляционные системы, в которых используются металлические трубы, разделяются на естественные и принудительные. И чтобы подобрать необходимые элементы прохода, нужно ориентироваться на некоторые нюансы:

1. уровень влажности;
2. объем газовых выделений;
3. максимальная и минимальная температуры;
4. количество образуемых пыли и грязи.

Проход вентиляции кровли с использованием железобетона крепится на анкерных болтах, которые для монтажа ставятся в стаканы. И при установке нужно учитывать уровень наклона крыши и дистанцию между проходкой и кровельным коньком. Также важным параметром будет толщина самого перекрытия и стройматериал, из которого сделана кровля и конструкция крыши. Не самым последним по значению будет и размер помещения, которое находится под крышей. Монтаж вентиляционной трубы зачастую зависит не от пространства на крыше, а от того, что находится под ней, ведь именно там всегда располагаются все дополнительные узлы и коммуникации.

В случае, когда ширины проема не хватает для цельной ребристой или пустотной плиты, то в местах прохода можно сделать зоны из монолитного бетона.

Вывод вентиляции на крышу с алюминиевой обрешеткой делается похожим образом, но с использованием металлических стаканов. Нужно сказать о том, что в зданиях с массой помещений промышленного или жилого назначения, узел прохода должен быть предусмотрен в самом плане здания.

Во время монтажа вентиляции через саму кровлю из металлочерепицы, и когда шахта размещается в области чердака, нужно убедиться в том, что в проходе присутствуют определенные элементы, а именно — патрубок, который имеет соединение с несущим фланцем. Этот элемент крепится к стакану из металла на анкерах, а для наибольшей надежности узлов, они скрепляются с помощью хомутов. В результате мы видим построенный вентиляционный узел, который может нормально функционировать.

Дополнительные элементы

Дополнительные элементы для вентиляции крыши частного дома.

1. Специальный кровельный вентилятор.С их помощью можно легко избавиться от излишней влажности в помещении.

Для его использования надо учитывать, что на каждый 1 кв. метр надо вентиляционное отверстие площадью не меньше 0,002 м. кв. И желательно ещё не забыть о том, что надо учесть наклон кровли и тип её материала.

В качестве основы в этом случае выступает стакан, выполненный из нержавеющей или оцинкованной стали. В нём ещё ставится поддон, который будет удалять влагу.

После сборки всех элементов в единую конструкцию производят подключение к электрической сети. Главное, выполнить качественную изоляцию всех соединений во избежание короткого замыкания в проводке.

1. Карнизная вентиляция.Она возможна если при монтаже оставить техническую щель между стеной здания и карнизом. Расстояние должно быть не менее 50 миллиметров. Можно дополнить такую вентиляцию специальными решётками. В сочетании с технологическим зазором между коньком достигается оптимальное вентилирование крыши. Вывод влаги в этом случае обеспечивается безостановочно в любое время дня и суток.
2. Аэраторные элементы.Они хорошо помогают вывести влагу. Специально разработанные точечные аэраторы устанавливаются на расстоянии 0,5 метра от конька кровли. Допускаемый угол конька может быть 45 градусов. Если аэраторов несколько то расстояние между ними должно быть более 12 метров.

Устройство проходного узла для дыма

Чаще всего канал вентилирования, предназначенный для дыма, нужно проложить, в случае с кровлей, имеющей один или же два ската, на минимально возможной дистанции от конька. Также воздуховод, который является основным, должен быть сделан в зоне чердака. Это даст возможность минимизировать появление влаги на его внутренней части. И некоторые строители рекомендуют устанавливать вентшахты через кровельный конек, такой монтаж вентиляции будет оптимальным.

Если производится вывод дымохода через крышу скатного типа, то есть шанс накопления снега на нем, что в свою очередь, приведет к протечкам. Если же вентиляция будет делаться через конек крыши, то придется демонтировать часть стропильных рядов. Именно по этой причине систему в большинстве случаев меняют, но следует отметить, что в таком случае под крышей нельзя будет сделать мансарду.

Вывод через конек

Такой вывод дымохода не пропускается через крышу в случае если хозяин хочет сделать уютное пространство под ней без постройки второго этажа. Но такое устройство канала обладает и уникальными плюсами, среди которых можно выделить удобно монтирующиеся элементы и полное решение неудобств, связанных с накапливающимся снегом. Таким образом, мы получим вентиляционные выходы, которые не приведут к давлению снега и льда на кровлю, и как следствие, не станут причиной ее повреждения.

О создании системы, исключающей возможность пожара нужно позаботиться в ходе монтажа вентиляционного хода через поверхность, сделанную из дерева и через кровлю из профнастила. При применении такой системы нужно обеспечить перекрытие и максимально возможную защищенность на случай возгорания, которое может возникнуть из-за перегрева трубы.

На установленный дымоход нужно будет встроить элементы защиты, в большинстве случаев это зонт, который помогает исключить риск прохода холодного воздуха и воды в дымоход. Также нельзя делать вентиляцию в ендове, ведь это может привести к раскупориванию швов кровли и покрытия трубы. Еще там вполне могут копиться отложения снега и даже образовываться лед.

Если монтировать вентиляционный канал планируется не на крыше, а под ней, то нужно будет создать стропила из дерева, которые имеют склонность к быстрому воспламенению. Именно поэтому нужно будет оставить технические отверстия между стропилами и воздухообменной системой, размер которых регулируется СНиПами. При проводке вентиляции через обустроенную теплоизоляцией кровлю из металлочерепицы, нужно использовать тот вид конструкции, которые сделает безопасной постоянно нагретый проход дымохода и оградит от повышенной опасности воспламенения. Для этого потребуется создать прямоугольный узел в форме ящика, который заполняется негорючим материалом, таким как стекловата.

Чем регламентируется высота вывода вентиляции

Основной закон вертикальной трубы, неважно, вентиляционной или дымовой, гласит — чем больше высота устройства, тем выше тяга в трубе, Соответственно, большее количество воздуха выбрасывается системой за пределы крыши. Специалисты–проектировщики и большинство застройщиков в вопросе расчета высоты вентиляционной трубы над крышей ориентируются на несколько основополагающих документов:

• СНиП №41-01-2003, п. 6-6-12, регулирующий подъем для дымовых труб;
• СНиП № 2.04.05-91, определяющий проектирование конструкций вытяжных систем в старой редакции;
• СП №7.13130.2009 – методические рекомендации и правила проектирования систем вентиляции и кондиционирования;
• СНиП № 2.04.01 определяет уровень выхода вентиляции для канализационных стояков.

В последнем случае методика определения уровня установки вентиляционной трубы положениями СниПа расписана достаточно подробно:

• На плоской кровле подъем вытяжной трубы, через которую осуществляется выброс канализационных газов, должен быть не менее 30 см;
• Для скатной кровли высота стойки должна быть не менее 50 см от точки на кровле до среза трубы;
• На крыше, поверхность которой используется для выполнения работ или перемещения, срез вывода системы вентиляции должен находиться над плоскостью кровли на уровне не ниже 300 см.

Вывод системы вентиляции канализационных стояков, согласно СНиПа, должен быть удален от окон и воздухозаборников на расстояние не менее 4 м, все достаточно просто и понятно, потому что речь идет о потенциально опасных для здоровья человека газах и испарениях.

Примерно такой же подход реализован в СНиП №41-01-2003 при изложении методики расчета высоты трубы дымохода над уровнем коньковой балки или горизонтом плоской кровли.

К сведению! Методика расчета высоты вентиляционной трубы над крышей частного дома в СНиПе не приводится, даются лишь общие рекомендации.

Разработчиками строительных норм и правил №41-01-2003 предложено при определении превышения вентиляционной стойки руководствоваться схемой для расчета дымоходов. С одной поправкой, если вентиляционная стойка установлена на одной линии с дымоходом с удалением до 3 м, они должны быть установлены на одном уровне.

Место вывода

Надежность и герметичность кровельного пирога зависит от правильного выбора места вывода дымохода и вентиляционных каналов через крышу. От расположения прохода зависит отделка стыка. Если крыша изготавливается из профилированного листа, трубы выводят в следующих местах:

• На конёк. Наиболее выигрышным местом вывода труб считается конёк конструкции. Такое расположение исключает образование снежных карманов, конденсата, снижает вероятность протечек, однако, нарушает целостность коньковой балки. Если дымоход или вентиляционный канал выводятся через конек, то стык между ними и кровельным материалом достаточно залить герметиком на силиконовой основе, а затем обшить декоративным фартуком.
• На расстоянии 50-70 см от конька. Такое расположение считается выигрышным, так как сводит к минимуму образование снежных карманов, предотвращает протечки. При выводе дымохода на таком расстоянии от конька не нарушаются стропильные конструкции. Чтобы защитить стык между трубой и кровельным материалом применяют эластичные проходки и доборные элементы для сборки фартука.

Основные моменты при выполнении вывода венттрубы на крышу

В процессе производства монтажных работ при выполнении прохода через кровлю необходимо обеспечить герметизацию стыка (подробнее: “Как сделать проход трубы через крышу из металлочерепицы – проверенные на практике варианты”). При нарушении герметизации, вода будет попадать под покрытие кровли, а также стекать по самой трубе внутрь помещения. При самостоятельной установке вентиляционной трубы на крыше герметик можно купить в любом магазине стройматериалов.

Верх трубы защищают специальным колпаком, назначение которого прикрывать систему от попадания внутрь осадков в виде дождя и снега. Современный метод решения этой проблемы – установка дефлектора на конец трубы.

Соединение воздуховода с вентиляционной трубой на кровле производят при помощи стыковочных фланцев. Для лучшей герметизации вывод оборудуют опорным кольцом. Для регулировки воздуха в трубу устанавливают специальный клапан.

Монтаж вентиляционной трубы на крыше осуществляют при помощи вспомогательных элементов, выбор их просто огромен. При затруднении в выборе того или иного элемента, можно получить консультацию специалистов, которые дадут совет, что нужно приобрести  для упрощения работы.

Что нужно учитывать при выводе вентиляционной трубы на крышу

Выход вентканала на крышу выполняется так, чтобы вода не попадала под покрытие кровли

Надёжная герметизация стыка — это очень важное мероприятие. Если неправильно его осуществить, в будущем могут возникнуть проблемы из-за того, что вода будет стекать по вентиляционной конструкции в дом

Необходимые в этом случае герметики можно приобрести в любом строительном магазине.

Особое внимание следует уделить герметизации трубы в мест выхода через кровлю

Нижний конец вентиляционной конструкции, которая выходит на крышу, стыкуется с воздуховодом. Стыковка, как правило, осуществляется при помощи соединительных фланцев. Для улучшения герметичности можно снабдить выход специальным опорным кольцом. Кроме этого, непосредственно в тело трубы монтируется клапан, который будет регулировать движение воздуха.

Вентиляционные трубы на крыше монтируются при помощи вспомогательных элементов, которые предлагаются в огромном ассортименте. При желании можно проконсультироваться со специалистами, которые подскажут, какие детали выбрать, чтобы максимально упростить работу.
