Технология утепления мокрый фасад: делаем поэтапно утепление по технологии мокрый фасад

Технология монтажа мокрого фасада

Штукатурная теплоизоляционная фасадная система используется при возведении зданий, их ремонте и реконструкции. Система состоит из теплоизоляционного слоя, прилегающего к стене, основного слоя, содержащего армирующую стеклосетку и защитно-отделочного штукатурного слоя.

Какие инструменты необходимы

Помимо утеплителя для монтажа «мокрого фасада» требуется ряд материалов, комплектующих элементов и инструментов:

• профиль стартовый цокольный:
• детали, предназначенные для установки цокольного профиля;
• крепёжные элемента профиля: распорные дюбели, пластиковые шайбы для выравнивания профиля;
• строительный уровень;
• сухая клеевая смесь для фиксации утеплителя;
• плиты утеплительные необходимой толщины;
• дюбели-грибки, необходимые для дополнительной фиксации утеплителя. Такие дюбели оснащены металлическим гвоздём-распоркой и термоголовкой;
• основной защитный армированный штукатурный слой;
• сетка из стекловолокна, армирующая и специальные уголки с полосами сетки армирующей, используются для оштукатуривания углов на стыках стен;
• грунтовка специальная водно-дисперсная для покрытия оштукатуренной поверхности перед выполнением облицовки;
• штукатурка декоративная, определённого вида;
• краска для покрытия фасада.

Рисунок 2. Структура мокрого фасада.

При покупке отделочных материалов нужно отдать предпочтение одному производителю. Такие материалы наиболее совместимы в их использовании.

Виды крепежа и предъявляемые к ним требования

В системе «мокрого фасада» предполагается использование двух видов креплений:

Жёсткий фасадный крепёж, с использованием дюбелей с широкой шляпкой-грибком, получил более широкое применение, благодаря возможности его оперативного применения и хорошие эксплуатационные характеристики. С помощью металлического дюбеля утеплитель плотно и ровно фиксирует утеплитель на поверхности основы.

Установка цокольного профиля

Прежде чем приступить к монтажу «мокрого фасада», проводят подготовку конструкции стены к монтажу элементов «мокрого фасада».

Комплекс подготовительных работ следующий:

• снятие старой облицовки до базового слоя штукатурки, так как первый слой, утеплитель, крепится специальным клеем только на чистую поверхность;
• старая штукатурка, сохранившая своё состояние, может быть оставлена;
• обнаруженные на стенах дефекты необходимо удалить, участок стены как следует зачистить и выровнять;
• очищенный от грибка и плесени участок подлежит обработке антисептиками. Продолжение работ предполагается после полно просушки стены с нанесённым препаратом;
• дефектные участки стен выравнивают слоем грунтовки и шлифуют;
• проверить вертикальность и горизонтальность стен. Отклонения выше 2 см следует устранить;
• в местах, где предполагается разместить осветительные приборы, водосточные трубы, антенны и другие необходимые элементы, следует заранее установить металлические держатели:
• завершающие действия этого этапа представляет грунтовку просохшей выравненной поверхности

После правильной подготовки поверхности стен, можно приступить к укладке элементов «мокрого фасада».

Основные этапы

Работы по утеплению «мокрым фасадом» начинают с этапа подготовительных работ.

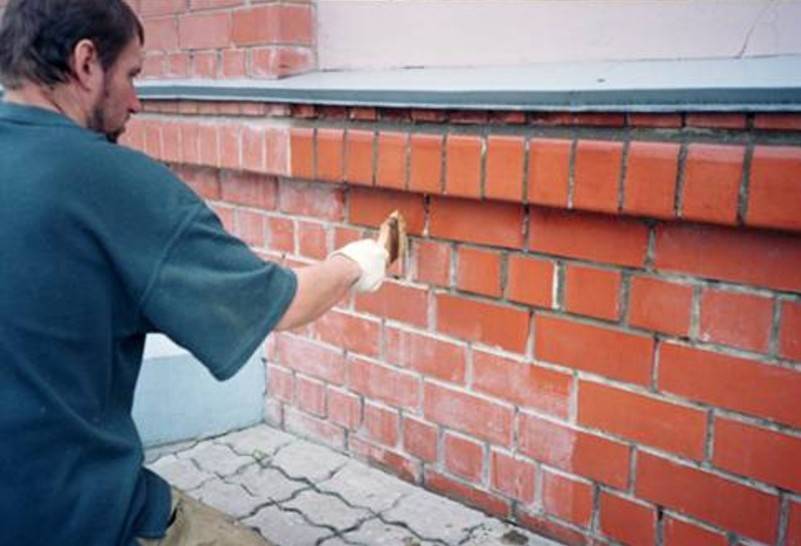

Подготовка поверхности

С фасада демонтируют все старых навесные элементы — кронштейны осветительных приборов, антенн и наружного водостока, а также таблички, козырьки и отливы. Устанавливают новые кронштейны для крепления навесного оборудования, которые должны иметь увеличенную длину с учетом толщины изоляционного слоя.

Инспектируют поверхность стены на наличие трещин, сколов и наплывов. Трещины заделывают после устранения причин их появления, а наплывы просто сбивают.

Если есть места пораженные грибком, эту часть стены зачищают до основания и обрабатывают с помощью валика фунгицидными составами. Счищают также старую краску, грязь, пыль и осыпающиеся места. Обрабатывают стену грунтовкой.

При необходимости выравнивают поверхность. Перепады высоты не должны превышать 2 см — это предельная разница по уровню, которую можно компенсировать за счет толщины клея.

Установка цокольного профиля

На цоколе отмечают границу нижнего ряда матов или листов утеплителя. От нее откладывают вверх поправку на расстояние монтажных отверстий профиля, и отбивают горизонтальный уровень. При утеплении частного дома линия, обойдя периметр, должна вернуться в эту точку. При переходе через дверные проемы линию контролируют строительным уровнем.

Затем цокольный профиль монтируют с помощью дюбелей, длина которых зависит от материала фасада. Ширина профиля должна соответствовать толщине утеплителя. При наращивании участков по длине надо оставлять зазор для компенсации теплового расширения.

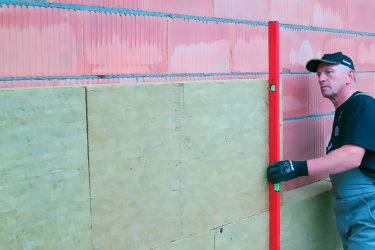

Монтаж теплоизоляционного материала

Монтаж теплоизоляции на фасад проводят с помощью механического крепежа — зонтичных дюбелей-грибков. Но предварительно листы утеплителя к стене фиксируют клеем. Его функции — компенсация неровностей и предотвращение «сползания» теплоизоляции по фасаду до окончания монтажа.

Клей надо наносить на поверхность утеплителя. Количество клея и способ нанесения зависит от качества поверхности:

• если перепады высоты по уровню не превышают 5 мм, клей наносят на утеплитель сплошным слоем зубчатым шпателем;
• при неровностях 5-20 мм клеем промазывают плиту по периметру плюс наносят точечно в виде лепешек (но не менее чем на 40% поверхности).

Первый ряд плит опирают на стартовый профиль. При монтаже следят, чтобы на стыках соседних плит не было зазора, а разница по высоте не превышала 3 мм.

Второй ряд укладывают со смещением, которое не должно быть менее 20 см. Углы дома также надо оформлять с перевязкой верхнего и нижнего ряда.

Углы оконных и дверных проемов при установке теплоизоляции не должны попадать на «перекресток» плит. Для этих участков надо вырезать отдельные вставки.

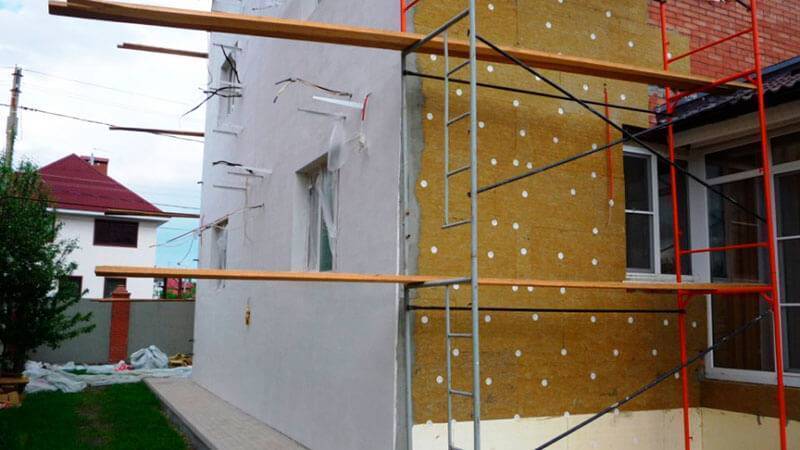

Окончательно плиты к стенам из кирпича и бетонных блоков крепят тарельчатыми дюбелями и гвоздем с термоголовкой из расчета 5 шт. на 1 м2. Длина дюбеля равна толщине слоя теплоизоляции плюс распорная часть. Распорная часть в зависимости от материалов конструкции стены должна быть не менее:

• 60 мм для бетона и полнотелого рядового кирпича;
• 100 мм для поризованного кирпича и блоков из ячеистого бетона.

При наружном утеплении каркасного дома со стенами из OSB выбирают другой способ крепления — используют саморезы по дереву с дожимной манжетой.

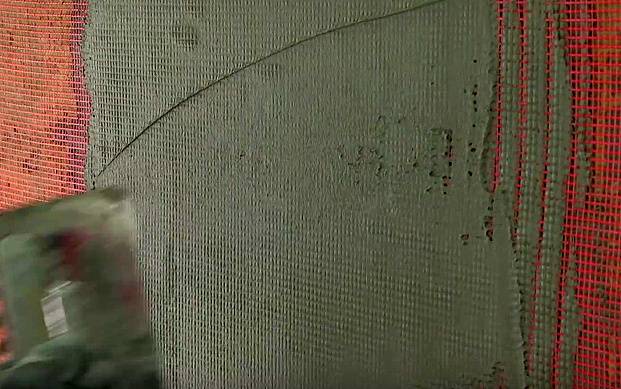

Армирование

«Мягкие» и рыхлые плиты утеплителя плохо держат штукатурный слой, и чтобы на нем не было трещин (особенно по швам), поверхность армируют. Для этого используют сетку из стекловолокна, как устойчивую к воздействию щелочной среды клеевой смеси.

Сетка должна находиться внутри слоя клея общая толщина армирующего слоя — 5-6 мм. Это делают следующим образом:

• наносят первый слой 3-4 мм;
• сетку буквально вдавливают в раствор шпателем;
• разравнивают поверхность;
• после того как первый слой схватится, наносят второй.

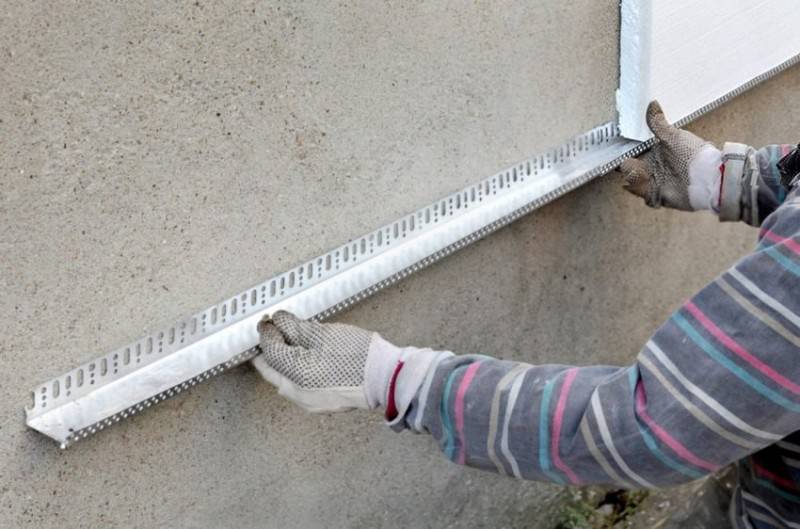

Армирование начинают с углов и откосов. Вначале с каждой стороны угла смесь наносят полосой 20-40 см, затем в раствор вдавливают перфорированный уголок с сеткой. Затем, начиная угла, приклеивают остальные полотна сетки с перехлестом соседних участков на 10-15 см.

После схватывания второго слоя, его затирают до идеально ровного состояния — он служит в качестве базы для покраски или нанесения декоративной штукатурки.

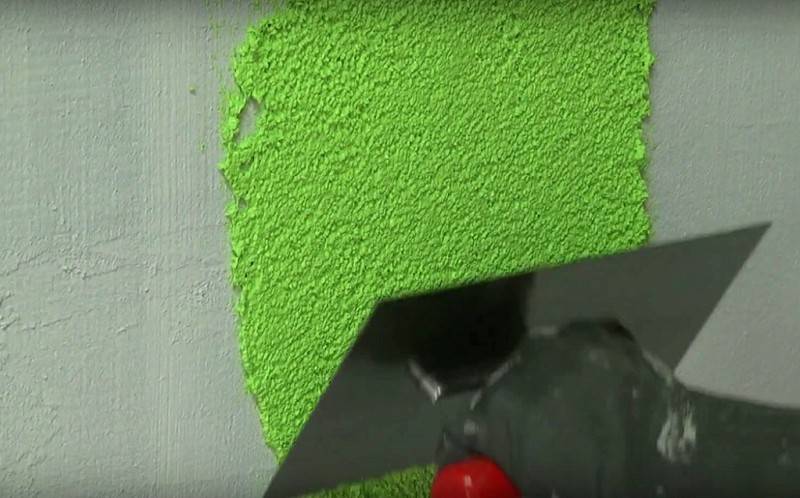

Декоративная отделка

Срок высыхания армированного базового слоя зависит от влажности и температуры воздуха. Как правило, время выдержки в нормальных условиях лежит в диапазоне 24-48 часов и его можно узнать из инструкции на упаковке клея. На это время желательно закрыть фасад специальной пленкой, чтобы оградить его от внешних воздействий.

После высыхания базы поверхность грунтуют и наносят фасадную краску или штукатурку.

Мокрый фасад: плюсы и минусы технологии

Использование этой технологии позволяет одновременно решать две задачи: теплоизоляции и декоративного оформления фасада, для архитектурного решения, которого практически нет ограничений.

Использовать метод «мокрого фасада» можно как для новостроек, так и для старых зданий с целью повышения их теплоизоляционных характеристик и улучшения внешнего вида строения.

Применяется как при оформлении многоэтажных и/или многоквартирных зданий, так и в частном домостроении.

В результате здание приобретает весьма ощутимые преимущества:

• уменьшается теплопроводность стен, что позволяет сократить расходы на отопление, а также на кондиционирование в теплое время года;
• улучшаются характеристики шумо- и звукоизоляции;
• увеличивается эксплуатационный ресурс дома;
• повышается уровень комфортности помещений здания.

При этом следует учитывать, что устройство «мокрого фасада» возможно на любой стадии эксплуатации дома, при этом нет необходимости в мероприятиях по укреплению фундамента, так как вес конструкции незначительный и не создает дополнительной нагрузки на основание и несущие конструкции.

А учитывая, что данная технология не отличается особой сложностью, то выполнить все работы, вполне возможно, и самостоятельно, конечно, в случае, если речь идет о частном загородном доме. Для отделки фасадов многоквартирных домов без привлечения специалистов-высотников или автовышек не обойтись.

Важным преимуществом «мокрого фасада», например, перед навесными конструкциями является возможность оформления дома в любом архитектурном стиле и использованием самых разнообразных материалов, но традиционно в этом случае предпочтение отдается декоративным штукатуркам, отличающихся высокими эксплуатационными и эстетическими характеристиками.

Но данная технология имеет и некоторые недостатки, связанные, прежде всего с требованиями соблюдения определенных условий при выполнении работ. Это:

• соблюдение температурного режима, так как работы можно проводить при температуре окружающей среды выше 5 °C и ниже 30 °C;

• недопустимость работы в условиях повышенной влажности, так как невозможно соблюдений условий для равномерного высыхания клеевого раствора;

• негативным является и воздействие прямых солнечных лучей;

• обязательно следует позаботиться и о ветрозащите с целью недопущения попадания на обрабатываемые поверхности пыли или грязи.

Поэтому исходя из данных условий следует правильно выбрать время для проведения работ. Самые оптимальные сроки – конец весны или начало лета или ранняя осень, так как в этом случае возможно соблюдение и еще одного условия – наличие минимум месяца с положительными температурными значениями.

Рекомендуемая схема расположения дюбелей-«грибков»

На перфораторе устанавливается ограничитель глубины сверления, чтобы обеспечивалась требуемая длина погружения распорной части дюбеля в стену + 15 мм.

Прямо через утеплитель аккуратно, не допуская биения, сверлится отверстие. В него вставляется «грибок» и фиксируется распорным сердечником. Шляпка должна слегка, на 0,5 ÷ 1 мм промяться в слой минваты. Центральное отверстие дюбеля должно быть прикрыто термошляпкой. Если ее нет – можно изолировать его монтажной пеной.

Завершается монтаж утеплительных плит проверкой поверхности на отсутствие щелей или мест неплотного прилегания. Все выявленные дефекты устраняются плотной вставкой клиньев минваты.

Нанесение базового армированного штукатурного слоя

Установленный утеплитель требует покрытия защитным армированным штукатурным слоем. как уже говорилось, в качестве базового материала может использоваться та же клеевая смесь, но возможно и применение иного раствора, рекомендованного производителем плит и входящего в состав общей системы утепления. Так, например, в системе ROCKWOOL ROCKFASAD рекомендуется применение специальной штукатурной смеси ROCKmortar. Но технология нанесения при этом не меняется.

Сравнение технологий: делаем окончательный выбор

Разобравшись с основами технологий отделки и проанализировав их преимущества, мы имеем полное право  сравнивать их между собой. Итак, что же выбрать – вент фасад или мокрый фасад?

Для начала – параметры, по которым эти варианты эеквивалентны:

• Теплоизоляция. И при штукатурной отделке, и при монтаже навесных конструкций можно подобрать оптимальную толщину теплоизоляционного слоя, которая обеспечит необходимый уровень энергосбережения.
• Шумоизоляция. Как и в случае с защитой от теплопотерь, на эффективность изоляции от наружных громких звуков в первую очередь влияет структура панелей, которые монтируются на стену. Оба варианта отделки хорошо защищают стены от проникновения уличного шума.
• Пожарная безопасность. Если материалы, используемые для отделки фасадов, соответствуют требованиям ДБН В.1.1-7:2017 «Пожежна безпека об’єктів будівництва» и другим нормативам, то о горючести отделки беспокоиться не придется. В случае с мокрой технологией защиту обеспечивает штукатурный слой, а при монтаже вентилируемого фасада почти всегда используются негорючие утеплитель и отделка.

Разнообразие систем и видов теплоизоляции

В настоящее время на отечественном рынке существуют различные системы теплоизоляции и разнообразные виды теплоизоляционных материалов.

Изначально процесс выбора нужной теплозащиты зданий определяется поставленной задачей и запланированным бюджетом.

Стоит учитывать, что бывает наружная теплоизоляция, предназначенная для производства утеплительных работ снаружи, а бывает внутренняя, которую можно использовать только внутри помещения.

Теплопроводность теплоизоляционных материалов, их плотность и толщина, а также наличие дополнительных свойств или элементов, например, таких, как наличие фольгированного или самоклеющегося слоя, имеют большое значение при выборе конкретного вида теплоизоляции.

Характеристики теплоизоляционных материалов, их специфические свойства и дополнительные параметры, а также отзывы и советы специалистов, в конечном итоге, и определяют тот выбор, который делает потребитель.

Фольгированная отражающая теплоизоляция

Одним из самых используемых вариантов утеплителя, применяемых не только в быту, но и в промышленных масштабах является теплоизоляция с фольгой. Ее выпускают на основе вспененного пенополиэтилена, минераловатной рулонной теплоизоляции типа МБОР, а также в виде отдельных базальтовых матов или плит различной толщины.

Фольгированная теплоизоляция дополнительно усиливает огнеупорные свойства строительных элементов и повышает группу их огнезащитной эффективности. Естественно, что отражающая теплоизоляция, помимо этого, значительно уменьшает теплопроводность и самих теплоизоляционных материалов, а также конструкций, ограждаемых ею.

Достоинством рулонной теплоизоляции можно считать удобство ее применения и большой набор имеющихся толщин, вплоть до очень тонких вариантов. Это становится очень важным, когда утепление ведется в ограниченном, узком пространстве, например, на балконе, в чердачных и мансардных помещениях, где вопрос объема пространства имеет первостепенное значение.

Тем не менее, современная высокотемпературная теплоизоляция позволяет получать великолепные огнетеплозащитные характеристики даже при небольших толщинах теплозащитного материала.

Вспененная теплоизоляция

Достаточно популярным в последнее время становится применение вспененной теплоизоляции, которая позволяет проводить быстрые и эффективные работы по усилению теплозащитных свойств различного оборудования и бытовых помещений.

Сверхтонкая теплоизоляция из вспененного полиэтилена может обладать самоклеющимся слоем, а также иметь дополнительное покрытие из фольги. Диапазон толщин, предлагаемый производителями для этого вида теплоизоляции, столь широк, что обеспечит потребности потребителя при любых видах утеплительных работ.

Самым известным видом вспененной теплоизоляции на отечественном рынке в настоящее время можно считать теплоизоляцию «Пенофол», которая пользуется неизменным устойчивым спросом у российских потребителей.

Существует также большое количество аналогичных теплозащитных материалов, например, самоклеющаяся теплоизоляция «Магнофлекс» или «Блэк Старт Дакт Ал».

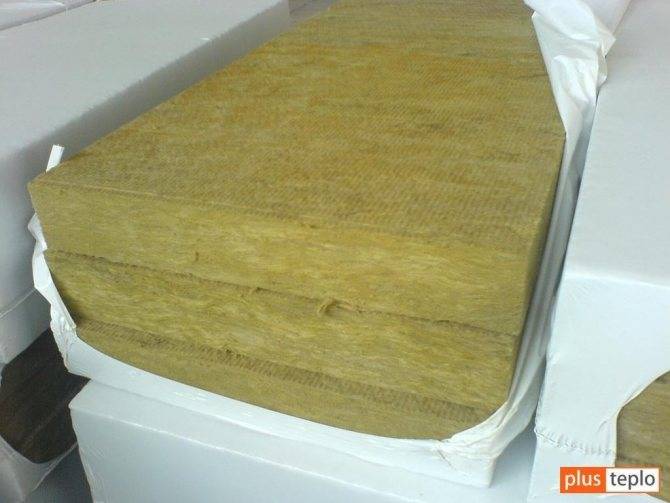

Теплоизоляция минеральной ватой

Кроме вспененного полиэтилена, одним из наиболее спросовых материалов для теплоизоляции является базальтовая вата. Ее природный состав позволяет выдерживать огромные высокотемпературные нагрузки, в течение длительного времени.

Базальтовая теплоизоляция плитами в основном используется при строительстве больших объектов жилых зданий и промышленных сооружений. Вопрос толщины здесь не так актуален, как в случае с теплоизоляцией из пенополиэтилена, и определяет, прежде всего, не удобство ее применения, а степень тепло и огнезащиты таких материалов.

Для теплоизоляции минеральной ватой применяют также рулонный базальтовый холст, иногда даже с дополнительным фольгированным слоем, что делает ее очень эффективным теплоизоляционным материалом при проведении работ по теплоизоляции трубопроводов.

Существует также возможность утепления минераловатной теплоизоляцией типа базальтовых матов с различными видами обкладок.

Подробно о методах фасадной отделки

Чтобы понять основные различия мокрых и вентилируемых фасадов, рассмотрим обе технологии.

Мокрый фасад

Так называемый фасадный пирог внешней отделки по мокрой технологии состоит из таких слоев:

• Утеплитель, который крепится на несущую внешнюю стену дома или другого строения при помощи клея с последующей фиксацией дюбелями. В качестве теплоизолятора применяются листовые материалы с плотностью от 15 кг/м³: пенопласт, пенополистирол, прессованная минеральная вата.
• Армирующий слой из клеевого состава и мелкоячеистой сетки.
• Финишная отделка. Используются различные штукатурные смеси: декоративные, фактурные, цементные и другие составы.

Все слои с соблюдением технологии монтируются последовательно друг на друга. Таким образом, получается прочная и монолитная конструкция, закрепленная на фасаде. Мокрая технология внешнего утепления обладает следующими преимуществами:

• Повышается пожаробезопасность дома: штукатурные и клеевые составы не горят и защищают утеплитель, расположенный под ними.
• Такая отделка имеет незначительный вес, поэтому может применяться для стен и фундамента со слабыми несущими способностями.
• Простая технология монтажа.

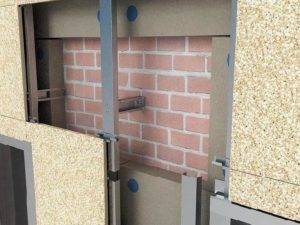

Вентилируемый фасад

Под вентилируемым фасадом подразумеваются системы (конструкции), которые монтируются на стену при помощи специальных кронштейнов и направляющих. Это целая система из анкеров и профилей, для монтажа которых требуются определенные знания и навыки. Все крепления выполняются механическим способом, клеевые или другие составы не применяются.

Общая технология такой системы заключается в следующем:

• На фасад крепятся кронштейны для крепления облицовки.
• Затем при помощи дюбелей с тарельчатыми шляпками монтируется утеплитель. Чаще всего используются плиты минваты: они обладают хорошей паропроницаемостью.
• Минеральная вата сверху накрывается специальной пленкой, пропускающей воздух в одном направлении: ветровой защитой.
• После этого монтируются вертикальные и горизонтальные профили, на которые крепится декоративная отделка: панели из различных материалов. Например, панели из негорючего пластика или оцинкованного железа, фиброцементные или керамогранитные плиты.

Отличие вентилируемого фасада от мокрой системы заключается в следующем. Между утеплителем и панелями отделки остается 2–3 см воздушного зазора. Такая особенность навесной системы позволяет эффективно отводить влагу и конденсат за счет восходящих конвекционных потоков, возникающих за облицовкой. Из-за этого такие системы и получили название вентилируемых фасадов.

Из-за того, что такие системы имеют значительный вес (особенно при облицовке керамогранитом или плитами на основе цемента), монтаж навесных конструкций ограничен несущей способностью стен. Чаще всего такое утепление применяется для бетонных стен. Пеноблоки и другие ячеистые бетоны могут не выдержать значительной нагрузки, даже если кронштейны крепить насквозь с фиксацией при помощи шайб с внутренней стороны.

Я думаю, теперь понятны основные различия между мокрым и вентилируемым фасадом.

Давайте рассмотрим еще несколько вопросов, которые возникают при выборе технологии отделки.

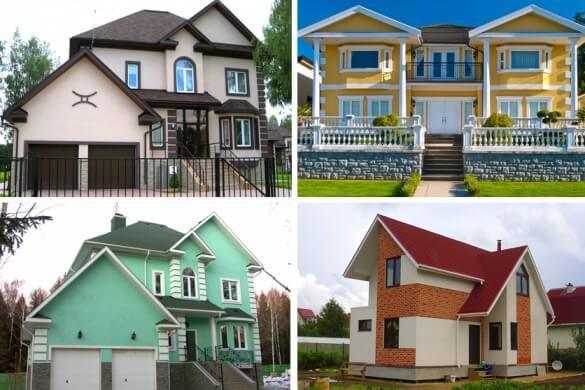

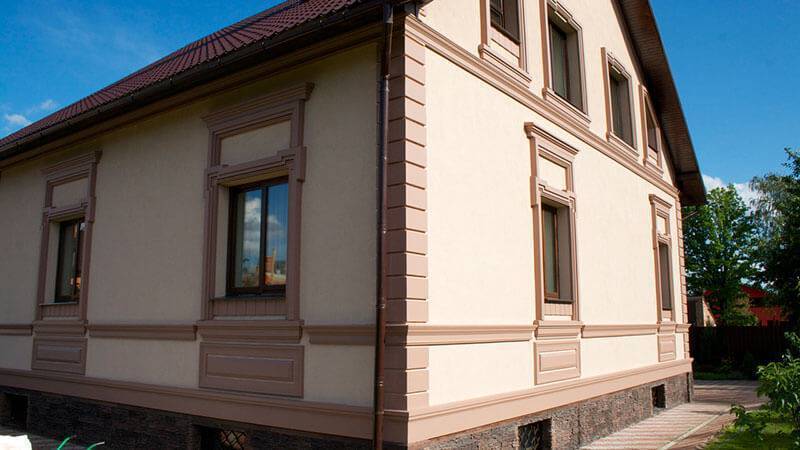

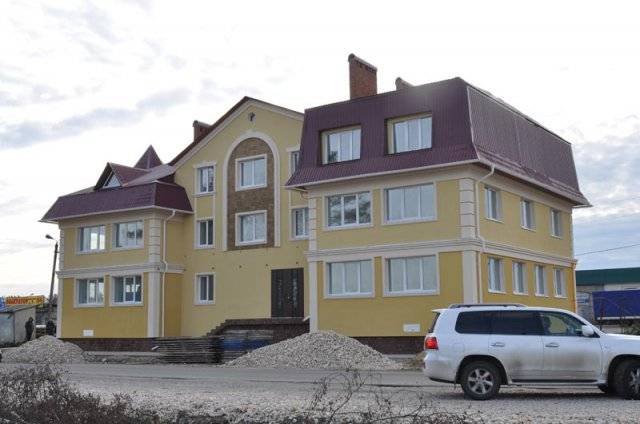

Примеры наших работ

Технология крепления утеплителя к несущим конструкциям

Теплоизоляционные плиты должны устанавливаться методом перевязки вертикальных стыков – внешне это напоминает кирпичную кладку. Для обеспечения плотного прилегания материала друг к другу необходимо отшлифовывать неровности при помощи наждачного станка. Наружные углы теплоизоляционных материалов монтируются внахлест толщиной 2-3 см. Лишние сантиметры можно обрезать ножом после того, как полностью высох клеевой состав.

Крепление теплоизоляционного слоя производится двумя способами в последовательном порядке: вначале плиты утеплителя сажаются на строительный клей, затем дополнительно крепятся при помощи дюбелей. Именно такой метод двухэтапного крепления обеспечивает конструкции необходимые прочность и неподвижность. В местах оконных и дверных проемов теплоизоляционные плиты подгоняются на месте приклеивания по размеру и форме при помощи ножа.

Армирование теплоизоляционного слоя осуществляется после крепления утеплителя примерно через сутки. Способ предполагает нанесение клея на плиты утеплителя, вдавливания в состав армирующей стеклотканевой сетки и нанесение верхнего укрывного слоя. Армирующий слой обеспечивает устойчивость фасада к различным механическим воздействиям, за счет чего достигается его долговечность. В ходе монтажа армирующей сетки следует придерживаться двух важных правил:

• работы с использованием клеевого состава должны проводиться в тени либо при облачной погоде;
• между стекловолоконной сеткой и утеплителем должно быть расстояние не менее 2 мм, обеспечиваемое за счет клея.

Декоративная отделка

Отделка предполагает нанесение штукатурки поверх армирующего слоя под дальнейшую покраску. Также могут быть использованы различные облицовочные материалы. Главными условиями проведения отделочных работ являются: температура не менее 5°С, отсутствие прямых солнечных лучей, порывистого ветра и осадков.

Для обеспечения высокого качества финишному покрытию фасадные штукатурки следует выбирать из категории, специально предназначенной для наружных работ. Они должны отличаться высокими показателями влагостойкости, паропроницаемости, устойчивостью к воздействию химических реагентов и различных погодных явлений. Кроме того, в условиях климата нашей страны фасадные штукатурки должны выдерживать многократные циклы смены температур и повышенную влажность.

Наиболее популярными видами декоративной фасадной штукатурки являются смеси «барашек» и «короед» – это так называемые структурные штукатурки, которые имеют собственную фактуру за счет содержания в этих смесях крупных частиц. В результате использования структурной штукатурки, создается прочное красивое финишное покрытие толщиной 2-4 мм с объемным рисунком, который способен при необходимости сокрыть практически все недостатки обрабатываемой поверхности.

Доборные элементы представляют собой специальные профили, используемые для дополнительного укрепления структуры мокрого фасада в местах, которые подвержены наибольшим механическим нагрузкам – это оконные и дверные проемы, угловые соединения фасадных конструкций, округлые детали, деформационные швы и соединения с крышей.

Рекомендации, касающиеся выбора «системы» и подрядчика

• Выбирайте только «системы», с именем на рынке, качество которых подтверждено документально;
• Работы доверяйте только специалистам. Исправлять ошибки намного дороже, лучше заплатить профессионалам.

Важно! Специалисты обязательно имеют ряд реализованных проектов и сертификаты от поставщиков системы

Как проверить качество выполненных работ

Конечно же, наблюдать непрерывно за рабочими, это не Ваша задача, но все же стоит присмотреться к таким моментам и удостовериться, что:

• Проведена предварительная подготовка основания;
• Клеевой состав наноситься на утеплитель правильно, согласно инструкции;
• Утеплитель приклеен ровно;
• Плиты утеплителя плотно состыкованы друг с другом;
• Дюбеля не выступают над утеплителем;
• Армирующая сетка не уложена на утеплитель, а утоплена в базовый штукатурный слой;
• Используется «дышащая» штукатурка, после нанесения она не сыпется;
• Фасад защищен от попадания на него влаги с подоконных отливов и кровли;
• Фасад ровный, не бугрится;
• Отсутствуют вертикальные, «паутинные» трещины на фасаде, диагональные трещины в углах дверных и оконных проемов.

По европейским нормам срок службы такой системы утепления 25 лет.

Перекрасить его или сменить фактуру штукатурки (перештукатурить) в случае необходимости, возможно и раньше.

Требования к утеплителю

Важная характеристика теплоизолирующего материала – минимальная теплопроводность. При попадании влаги желательно, чтобы его теплотехнические характеристики изменялись минимально. Важен также срок службы утеплителя, какие бы методы утепления вы не применяли.

Материал должен обязательно соответствовать нескольким требованиям:

• Одновременно сочетать эластичность и жесткость жесткости;
• Быть прочным;
• Хорошо противостоять огню;
• Иметь низкую теплопроводность.

С учетом этих требований лучше использовать минеральные утеплители и стекловату.

Расчет толщины вентилируемого фасада

Расчет необходимой толщины слоя утеплителя под вентилируемым фасадом производят в строгой последовательности. Его начинают с расчета сопротивления теплопередачи, с учетом особенностей климата региона и значений температуры в доме.

Плотность утеплителя и его продувка

При небольшой плотности утеплителя (до 80 кг/м3), возможно, его слой будет продуваться потоком воздуха. В результате будут наблюдаться существенные потери тепла. По этой причине сверху теплоизоляционного материала нужно уложить пародиффузионную мембрану. Качество утеплителей, плотность которых превышает 80 кг/м3, позволяет использовать их без защиты от ветра.
