Верстак: правила конструирования, изготовление для разного рода столярных и слесарных работ

Выбор материалов

Для изготовления верстака принято использовать два основных вида материала, существенно отличающихся друг от друга по прочности и надежности.

• Самой прочной, прочной и практичной считается конструкция из металла. Но в этом случае без сварки не обойтись, то есть процесс изготовления верстака займет больше времени и сил. Кроме того, без навыков сварки не обойтись, так как самостоятельно обработать заготовку крайне сложно. Для этого потребуется специальное сварочное оборудование.
• Проще всего сделать верстак из прочных пород дерева. Чтобы сделать его своими руками, понадобится стандартный набор инструментов. Однако деревянные верстаки менее прочны и долговечны, чем металлические.

Идеальным вариантом будет комбинирование материалов. Каркас лучше всего сделать из дерева, а вот рабочую поверхность сделать из прочного металла. Это позволит создать прочную, надежную и удобную конструкцию всего за несколько часов.

Слесарный стол

Тем, у кого в распоряжении мало места под верстак, подойдет вариант, который объединяет в себе небольшой слесарный стол с элементами верстака. На таком столе можно разместить самое необходимое слесарное оборудование. Выглядит конструкция следующим образом:

Сделать такой стол в мастерскую можно из уголка 60 х 60 или 70 х 70. Уголки нужно сварить между собой, чтобы получился своеобразный прямоугольник. На низ стола можно положить доски или фанеру, но перед этим необходимо в нижних частях уголка просверлить отверстия для крепления стола к полу.

Конструкцию желательно прогрунтовать и окрасить. Если стол будет стоять в сухом отапливаемом помещении, то для экономии средств можно не обрабатывать поверхность. Для столешницы необходим лист толщиной 6−7 мм, под который следует подстелить доски для гашения вибрации от ударов молотком и работы с электроинструментом. Лист крепится болтами или шурупами по металлу.

Все размеры сугубо индивидуальны и подбираются мастером самостоятельно.

Изготовление верстака своими руками

Габариты гаража в большинстве случаев ограничивают и габариты верстака. Для выполнения стандартного набора домашних работ вполне достаточно рабочего стола со следующими размерами: высота 850−1000 мм, ширина 550−650 мм, длина 1000−1200 мм. Для его изготовления потребуются следующие материалы:

• Уголок 50×50 мм
• Лист 4 мм
• Лист 10 мм
• Электроды Ø3,4 мм.

Если планируется оборудовать верстак выдвижными ящиками или полки, то дополнительно потребуются:

• Уголок 25×25 мм
• Лист 2 мм.

Сборка конструкции

Сборка начинается со столешницы. На выставленные по уровню бруски или толстые доски уложить лист. Желательно изготовить рабочую поверхность из цельного куска, но можно из 2-х, максимум из 3-х, не более, иначе будет сложно обеспечить плоскостность поверхности. В этом случае под линии стыка нужно подложить дополнительные бруски, а на кромках стыкуемых листов болгаркой сделать фаски под сварку с нерабочей стороны листа.

Чтобы максимально исключить коробление листа при сварке, лучше просверлить в нем необходимое количество отверстий под гвозди и прибить лист к брусьям на время сборки и сварки. Отверстия по окончании работ можно заплавить и зачистить, а можно и оставить так, как есть.

На собранной поверхности делается разметка под опорную рамку из уголков или сразу выкладываются приготовленные уголки и разметка делается по ним. Если поверхность собрана из частей, разметка необходима для выполнения прихваток. Прихватки делаются с шагом 80−100 мм, в местах наложения уголков на кромки стыкуемых частей сварку нужно выполнить сразу на ширину уголка с зачисткой шва.

Режим сварки — величина тока и скорость — подбираются в зависимости от диаметра электрода для полного проплавления на толщину листа. Эти режимы лучше подобрать заранее на обрезках листа, а режим для сварки листа 4 мм подойдет для сборки и сварки всех элементов конструкции — уголка с листом и уголков между собой.

При сборке рамки нужно обеспечить отступ от края листа на 20−30 мм, с лицевой стороны можно отступить на 50−60 мм. Выложенную рамку нужно плотно прижать к листу. Для этого можно воспользоваться подручными грузами, а можно повторить крепление гвоздями к брусьям. Времени это займет немного, но вполне обеспечит необходимую жесткость конструкции. Рамку предварительно крепят к листу прихватками. Кроме контура в рамке нужно установить один или два внутренних уголка.

Дальнейшую сборку можно выполнять различными способами:

• Собранную столешницу из листа с рамкой полностью обварить, затем установить опоры. В этом случае по ходу сварки можно контролировать плоскость стола, при необходимости выполнять правку.
• Опору верстака, включая рамку, можно собрать отдельно. Все элементы в процессе сборки также выкладываются на бруски, раскрепляются. Перед прихваткой и перед окончательной сваркой нужно проверить соответствие размеров по диагоналям.
• Можно собрать всю конструкцию верстака на прихватках с последующей окончательной сваркой. Постоянный контроль геометрических размеров обязателен и в этом случае.

Варианты изготовления верстака

Как правило, обычно хозяева изготавливают металлический верстак. При этом для изготовления рамы или основания могут использоваться и другие виды проката, кроме уголка — труба, квадратный или прямоугольный профиль.

Для изготовления столешницы можно использовать деревянные конструкции — столешницу со старого стола или снятое при ремонте дверное полотно. Плоскость рабочей поверхности в этом случае уже обеспечена, остается надежно обшить ее металлическим листом.

Слесарный верстак из дерева своими руками можно сделать и целиком на основе старого кухонного стола с готовыми полочками и выдвижными ящиками. В этом случае, кроме обшивки рабочей поверхности, потребуется и общее укрепление конструкции с помощью любого имеющегося в наличии металлического проката. Подробности изготовления складного верстака читайте здесь.

Подготовка

Подготовительные работы начинаются с ревизии имеющегося свободного места в гараже. Необходимо обеспечить проход людей к машине, открытие дверей самого авто, чтобы они не натыкались на верстак. Когда гараж недостаточно широк по габаритам и места хватает впритык, чтобы завести (или вывести) машину и сесть в неё (с одной или обеих сторон), то подумайте, возможно, верстак понадобится под машиной (в ремонтной канаве). В последнем случае он должен быть:

• откатным и/или складным, чтобы подступиться к месту ремонта, отодвинув его в любую из сторон;
• вдвое уже, чем сама канава.

Определившись с местом размещения, выберите схему построения вашего универсального ремонтного стола. Имеются десятки готовых чертежей верстаков. Если вы дружите с черчением и построением эскизов, мало-мальски умеете проектировать, просчитывая возможные неудачные моменты и вероятные ходы, то это ваш способ.

Чертежи и размеры

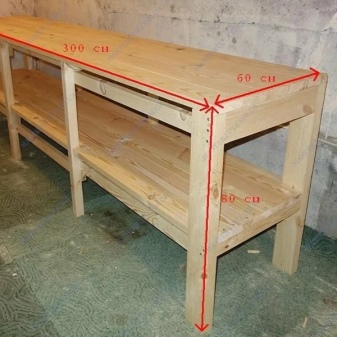

Высококачественный гаражный верстак начинается с габаритов – площади и объёма пространства, отводимого под него. Чертёж верстака опирается на следующие моменты:

• Высота расположения столешницы – расстояние от пола до согнутых локтей мастера, работающего стоя.
• Длина – чаще всего не более 2 м, но для сбора длинных конструкций (относящихся или не относящихся к автомобилю) может понадобиться и все 3-4 м.
• Ширина – не более 1 метра.
• Длина и ширина рамы верстака (включая так называемое подверстачье, или полка для ящиков либо без них) с учётом ножек на 5-10 см меньше соответствующих размеров лежащей на ней столешницы. Но можно уравнять эти габариты – так и делают, когда в металлическую основу закладываются доски, а сверху крепится стальной лист.
• Ножки изготавливаются с учётом габаритов рамы верстака. Идеально, если они впишутся в её длину и ширину, не выпирая по углам. Высота ножек – расстояние до согнутых локтей рабочего, трудящегося стоя, минус толщина столешницы (не менее 3 см).
• Подвесные полки (с ящиками или без них) устанавливаются на вторичных перекладинах под столешницей, расстояние до них – не меньше 60 см от пола. Чаще всего ящики располагаются в один ряд.

Столярные верстаки изготавливаются преимущественно из дерева – металлическими в них являются шпильки, саморезы, гвозди, мебельные уголки, а также элементы тисков – ходовой винт и его стопорные и ходовые гайки, возможно, втулка с шарикоподшипником.

Универсальный верстак обязательно содержит стальную столешницу, раму и ножки – тогда он выдержит вес деталей и конструкций в сотни килограммов, чего не скажешь о сборке деревянных изделий. На нём легко разместить слесарные тиски, пильный и сверлильный станки, оборудовать сварочный пост. Сам стол может быть угловым, навесным, откидным, но вряд ли откатным.

Инструменты и материалы

Необходимый инструментарий для мастера, которому срочно понадобился верстак, включает в себя:

• сварочный аппарат (лучше всего подойдёт инверторный с рабочим током не более 300 ампер), электроды на 2,5, 3 и 4 мм, защитная каска с затемнённым стеклом;
• строительный уровень;
• дрель или перфоратор с переходником под обычные свёрла, набор свёрл по металлу;
• болгарка с отрезным (по металлу) и шлифовальным дисками;
• линейка рулеточного типа на 3 м;
• электролобзик с набором пильных полотен по дереву;
• шуруповёрт (при его отсутствии – универсальная отвёртка с набором шлицевых, крестовых и шестигранных насадок).

В качестве расходных материалов подходят следующие:

• профильная труба 60*40 мм (толщина стенок – не менее 2 мм, общая длина – от 24 м);
• полоса стали 4*4 мм, длина полосы – порядка 8 м;
• листовая сталь с толщиной листа не менее 2 мм;
• фанера толщиной не менее 1,5 см (меньшую использовать нежелательно – жёсткость её стенок окажется недостаточной);
• саморезы толщиной не менее 5 мм;
• шпилька размером не менее М12, гайки и шайбы (гроверные, обычные увеличенные) под неё;
• уголковый профиль 50*50 и 40*40 мм (толщина стали – не менее 4 мм);
• доски из натуральной древесины толщиной не менее 5 см;
• грунт-эмаль по ржавчине и краска по дереву.

Рабочая скамья

На Западе широко распространены любительские/домашние верстаки с наборной столешницей, обрамленной бортиком. Чертежи такой «рабочей скамьи» даны на рис. Под слесарку крышку накрывают листом стали толщиной 1,5-2 мм и ставят тиски на подушке.

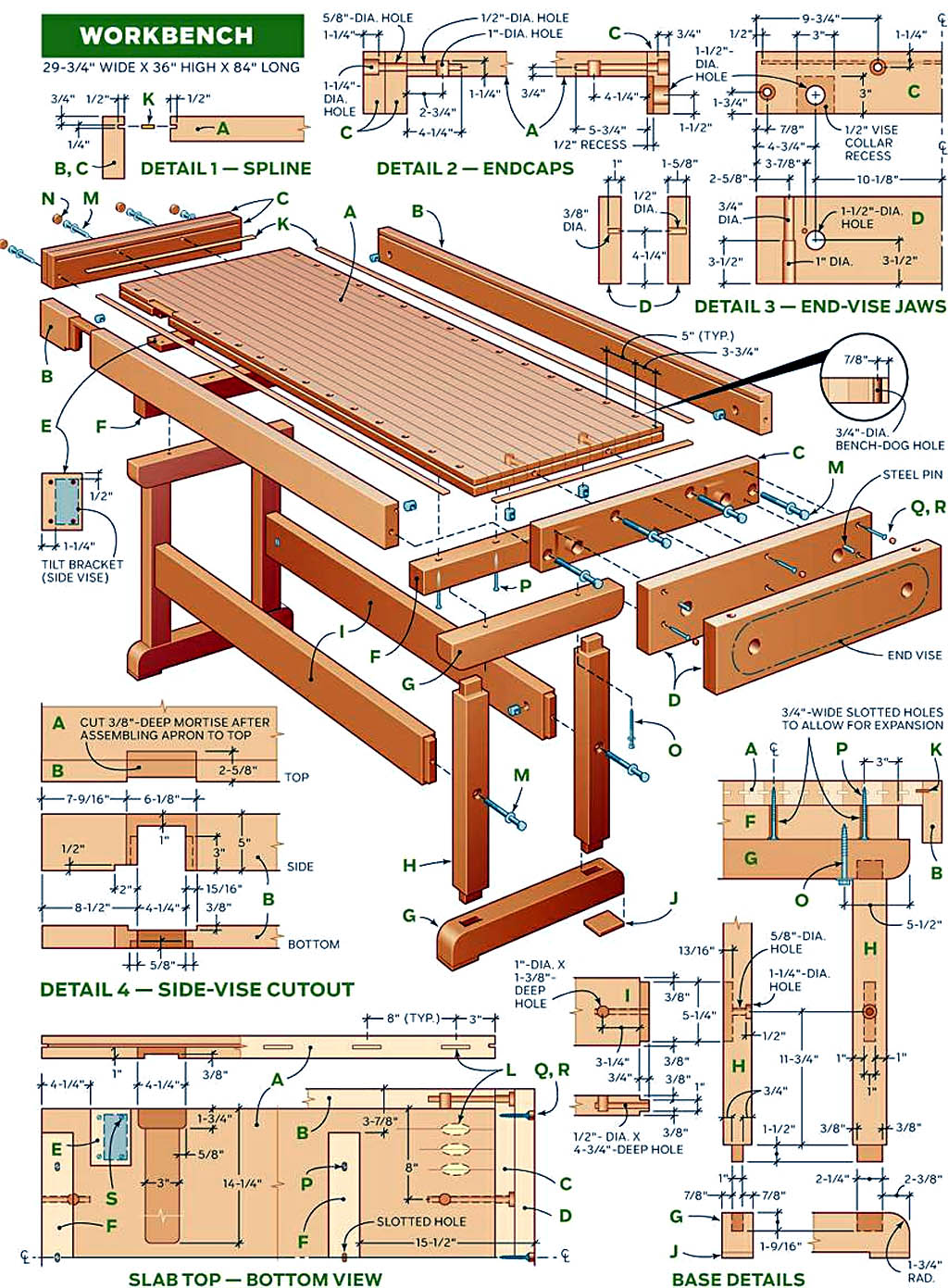

Чертежи домашнего верстака американского типа

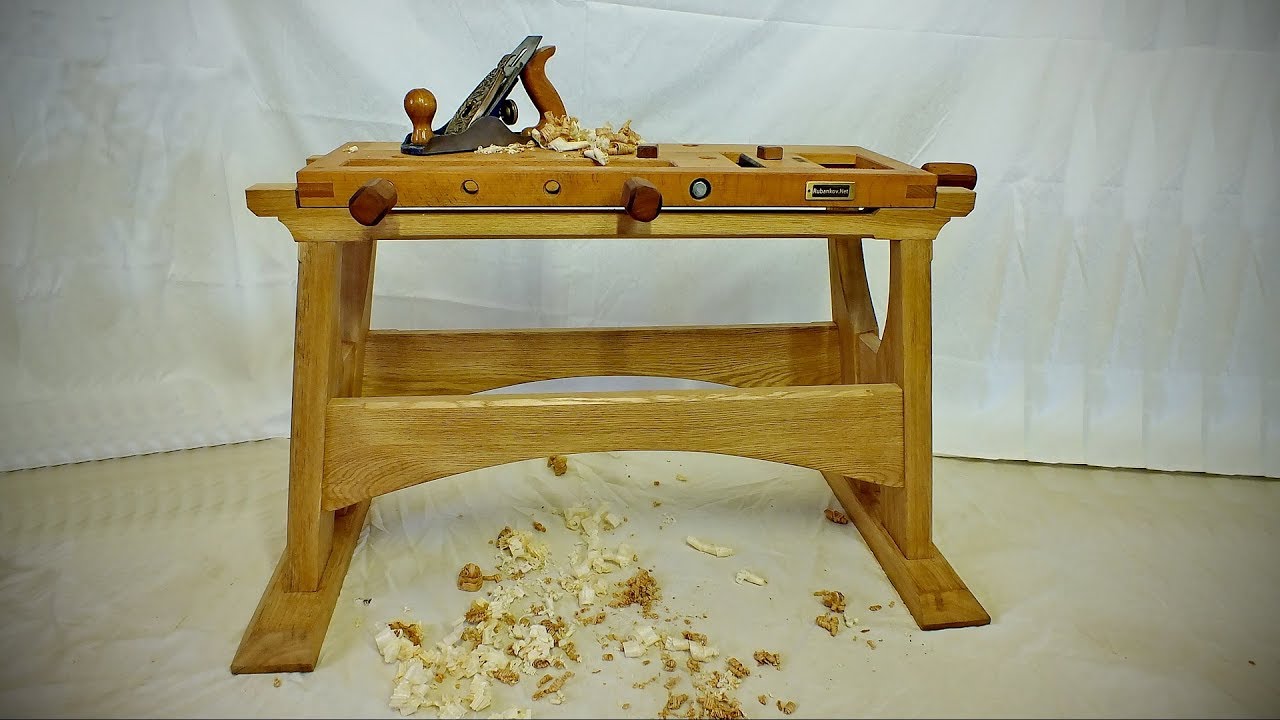

Верстак-скамейка хорошо гасит вибрации; сделать его можно из сосны или ели. Но конструкция сложна, с длинномерными материалами и мебелью работать на таком верстаке неудобно. Поэтому мы посмотрим сначала, как сделать наиболее употребительный столярный верстак, затем гаражный и слесарный. Далее постараемся объединить их в универсальный верстак и поглядим, чего на этой основе можно придумать для особых потребностей.

Сборка столярного верстака

Во время монтажа деталей столярного верстака необходим непрестанный контроль качества соединений и соответствие углов и уровней поверхностей. От выполнения этих требований зависит конечный результат и безопасная эксплуатация оборудования в дальнейшем.

Все приёмы и способы выполнения работ продумываются на этапе составления монтажной схемы изделия. Необходимые изменения можно вносить по ходу выполнения постройки.

Подготовка деталей для сборки

Каждый деревянный элемент будущей конструкции необходимо приготовить к сборке. Для этого выполняются такие мероприятия:

Тщательная шлифовка каждой детали. Верный подбор пропитки для древесины

Это защитит верстак от гниения и насекомых — короедов

Особое внимание обращается на просушку сырья. Сушиться дерево должно в естественных условиях, так как принудительное прогревание ведёт к деформации древесины

Помещение для этого должно быть сухим и хорошо проветриваемым.

Сборка несущей конструкции

Основной способ соединения деталей — шип в паз на столярном клее. Для создания дополнительной уверенности в прочности такого крепления можно его усилить болтами. Хотя в большинстве случаев эта мера излишняя и нужна при постройке массивных стационарных верстаков.

Нужно также учитывать условия, в которых находится изделие. В хорошо проветриваемых прохладных мастерских скорая порча дереву не грозит, и клея будет вполне достаточно. Во влажных и необогреваемых комнатах крепёж придётся осуществить болтовыми соединениями. Долгий срок службы в таких помещениях не гарантирован, и подобное соединение позволит произвести оперативную замену подгнившей детали.

Дополнительные вертикальные и горизонтальные перемычки укрепят устойчивость надёжность конструкции.

Установка столешницы

Рабочая плоскость является самой нагружаемой компонентой столярного верстака. Значительная часть ударов приходится именно по ней и ничего удивительного нет в том, что из строя она выходит раньше других составляющих.

Поэтому рекомендуется предусмотреть съёмную конструкцию крышки. Для этого столешница крепится к станине металлическими уголками.

После окончательной сборки её дополнительно шлифуют и пропитывают олифой или специальным маслом.

Если верхняя часть изготавливается не из листов фанеры, а из досок, особое внимание нужно уделить их подгонке. Для этого боковые торцы их надо тщательно отшлифовать во избежание образования щелей

Как сделать слесарный верстак своими руками: советы по изготовлению металлического самодельного оборудования

Столярный верстак

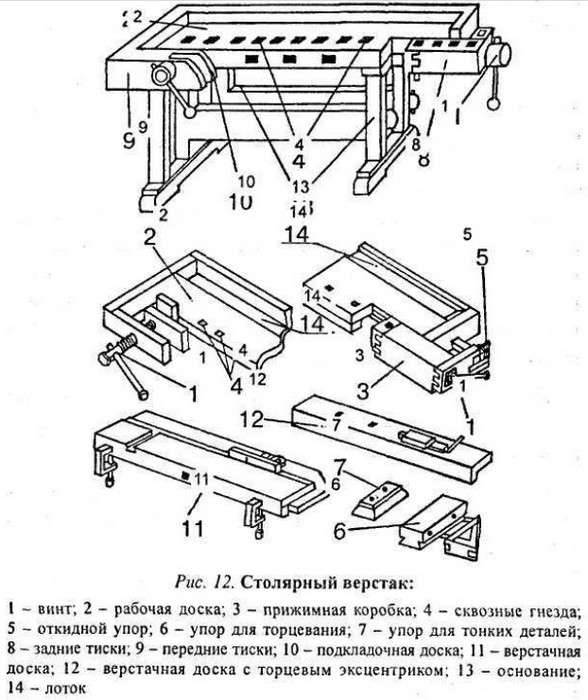

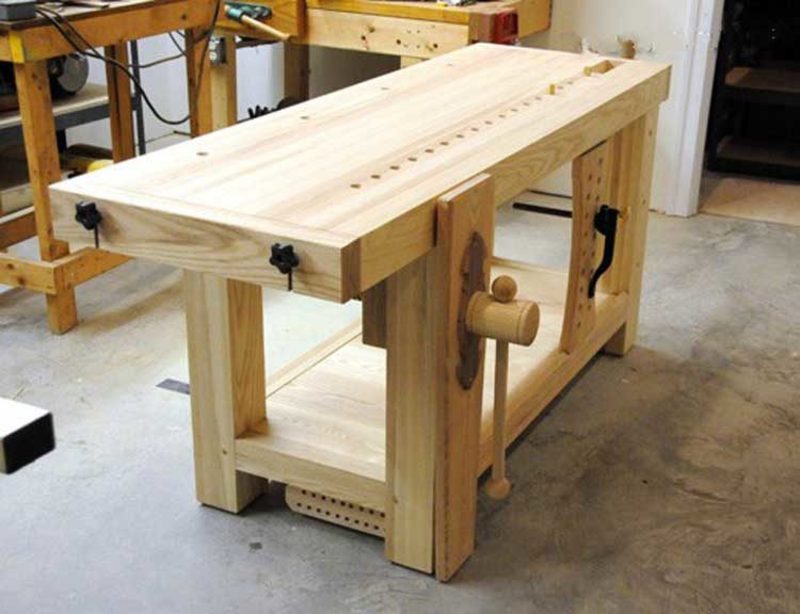

Стандартный столярный верстак имеет такую конструкцию. Основными частями являются верстачная плита и подверстачье. Подверстачье выглядит как стойка (обычно две), которые соединены между собой деревянными брусками. Материал этого элемента стола обычно сосна или другая древесина мягких пород.

Верстачная доска или крышка изготовляется из твердых пород древесины, например, дуба, и имеет толщину до 8 см. Поверхность доски покрывается олифой. Если вы собираетесь собрать верстак своими руками, то вы должны знать, какие дополнительные устройства нужно установить на столешнице.

В задней части необходимо сделать углубление, для хранения в нем инструмента небольших размеров. На крае верстачной доски имеются отверстия, в которые вставляются деревянные чурочки и гребенки из металла. Стандартный верстак пригоден в основном для ручной работы, а если вы хотите пользоваться еще и электроинструментом, то для этого надо выбирать верстачную доску с большим количеством отверстий для упоров.

Инструкция народным умельцам

Перед работой подготовим инструмент и заготовки.

Совет! Качество работ, время, затраченное на ее выполнение, напрямую зависят от выбора оборудования и умения применять его на практике. Еще один немаловажный фактор – это качество материалов для изготовления рабочего стола в гараже своими руками.

Подготовительные работы

Для изготовления самоделок, собираем инструмент. В работе нам помогут:

• угловая шлифмашинка с отрезным и заточным кругами;
• сварочный аппарат и сварочные электроды (АНО-21, МР-3);
• сварочная маска и спецодежда;
• отвес или уровень;
• 5-ти метровая рулетка;
• электродрель и шуруповерт;
• сли предстоят работы с деревом, подбираем надежный электролобзик или ручную ножовку.

Теперь определяемся с материалами для изготовления верстака для гаража:

Сначала необходимо определиться с размерами, выполнить чертежи или эскиз. Для наглядности примем размеры: длина — 2 м, ширина — 50 см. Исходя из этих габаритов, нам потребуется закупить:

• стальной уголок с полками 50 мм – не менее 6 м;
• 40-ой уголок – не менее 8 метров;
• профиль 40х40, стенка 0,15 см– 24-е метра;
• стальная полоса 50х5 – 7 м;
• стальной лист, толщиной 1,2 мм – 2000х500 мм;
• доска 50 мм для столешницы, количество зависит от ширины доски;
• доска 25 мм или фанера для полок и ящиков;
• МДФ или ДВП по желанию, для зашивки боковин;
• Шурупы, саморезы, краска, грунтовка, направляющие для ящиков.

Закончив с подготовкой к работе, начинаем изготавливать металлический верстак своими руками.

Пошаговая инструкция выполнения работ

Ответить на вопрос: как сделать верстак в гараж своими руками — достаточно легко. Выполним несколько инструкций и правил проведения работ:

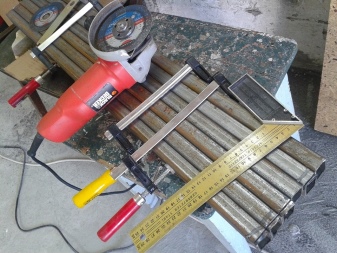

Отрезаем болгаркой заготовки необходимой длины.

На каркас заготавливаем 4-е продольных детали: длина 2 метра из профиля и 4 перемычки, длина их 420 мм. Из уголков отрезаем ребра жесткости и перемычки для полок.

Приступаем к сборке скелета верстака для гаража своими руками.

Для этого необходимо выполнить сборку, используя следующую схему:

1. Свариваем верхний и нижний каркас и собираем корпус верстака. Для этого каркасы собираем, приваривая к ним 4 ножки. Высота ножек не более метра. Основная конструкция готова.
2. Ужесточаем конструкцию, приваривая ребра жесткости из полосы и уголков.
3. Монтируем и устанавливаем крепления для полок, ящиков и их направляющих.
4. Собирается обрешетка, для защитного экрана и навешивания гаечных ключей и другого инструмента. Для этого на углах столешницы подвариваем стойки из уголка и перекрываем их поверху горизонтальным уголком по всей длине. Для надежности можно приварить ребро жесткости из полосы. Зашиваем экран листом фанеры или ЦСП. Затем, устраиваем индивидуальные места для расположения ключей и другого слесарного инструмента.
5. После выполнения основной сборки конструкции ее необходимо обезжирить и покрасить любой краской. Лучшим выбором, при этом, будет молотковая краска. Она более устойчива к механическим повреждениям.
6. Из фанерного листа изготавливаем полки и ящики. Ящики собираем с помощью небольших отрезков уголка и скручивая их с фанерными деталями. На ящики прикручиваем направляющие, закрепляем ручки. Пропитываем пропиткой и закрашиваем.
7. Закрепляем на столешницу выбранный материал – это может быть фанера, лист ЦСП или доски. Предварительно обработав пропиткой от гниения, прикручиваем столешницу к основе саморезами по металлу. Головки саморезов, выполненные под потай, заглубляем в столешницу, шпаклюем и после этого закрашиваем краской.
8. Поверх столешницы укладываем и крепим лист металла, обрезанный по габаритам стола. Закрашиваем его краской.
9. Устанавливаем ящики, полки, средства крепления инструмента на экране. Проверяем расположение верстака по уровню и надежность сборки.
10. Теперь осталось установить слесарные тиски, заточной станочек, разложить по полкам гаражный скарб и развесить инструмент.

Все. Мы ответили на вопрос: как сделать верстак своими руками.

В заключение, необходимо напомнить некоторые основные моменты.

Конструкция гаражного верстака должна быть устойчивой и стоять без перекосов и шатания. Для лучшей устойчивости его можно притянуть к стене на анкера.

Организовывайте рабочее место так, чтобы ничто не мешало вам заниматься делом.

Все выступающие детали должны быть обточены и не иметь заусениц.

Содержите рабочее место в чистоте, убирайте разлитое масло, стружку и другой мусор.

При правильном производстве работ и нормальном обслуживании, ваш верстак выдержит вес загрузки не менее 250 кг и прослужит очень долго.

Главная » Мансардная » Направляющие для выдвижных ящиков верстака в гараже. Верстак: правила конструирования, изготовление для разного рода столярных и слесарных работ

Проектирование верстака

Чтобы верстак своими руками длительное время служил собственнику, нужны чертежи, ведь правильная компоновка составляющих, необходимые размеры деталей сделают рабочий стол максимально удобным в использовании.

1. Высота. Опустите руки вниз, ладони расположите параллельно напольному покрытию. Промежуток между полом и ладонями будет оптимальной высотой будущего прибора. Хозяин не должен сутулиться при выполнении работы.
2. Габариты. Стандартная ширина крышки полметра, а длина полтора. Если пространство гаража позволяет, увеличенные размеры рабочего поля позволяют обрабатывать крупные строительные фрагменты.
3. Каркас. Подсчет строительного материала осуществляется с небольшим запасом. Для увеличения прочности «скелета» используются профильные трубы и металлический уголок хорошего качества. Вместо распорок внизу лучше соорудить своими руками небольшую полочку или шкафчик для увеличения полезного пространства.
4. Освещение. Перед монтажом определитесь с точными зонами источников света. Подгонять готовое сооружение под уже имеющиеся электро узлы нельзя. Дело окажется затратным и даже опасным для здоровья человека.

Перед строительными работами, определите назначение верстака в гараже. Если конструкция сборно-разборного типа, материал применяется легкий по весу. Складные ножки и откручивающая столешница могут сделать прибор компактным и мобильным.

Верстачная доска.

При разработке конструкции столярного верстака важнейшими критериями являются высота, конфигурация и оснащение

Кроме этого, надо обязательно учитывать, кем будет эксплуатироваться рабочий стол — левшой или правшой. Учитывая, что работать за столярным верстаком придётся подолгу, высоте будущего сооружения должно уделяться самое пристальное внимание. Для людей среднего роста специалисты рекомендуют делать стол не выше 90 см

Определяя расстояние от пола до столешницы, лучше всего ориентироваться не на среднестатистические параметры, а на особенности собственной анатомии. Оптимально, если верхний срез ножек будет находиться на одном уровне с кистями рук. Если вы рассчитаете этот параметр с учётом толщины столешницы, то работать за таким верстаком без устали можно будет в течение нескольких часов.

Крышка станка может изготавливаться из досок, деревянного массива или фанеры и представляет собой наборную конструкцию. Использовать ДСП или OSB в этих целях не рекомендуется. Профессиональные столяры давно уже определили оптимальный размер столешницы — максимум 2 м в длину и 0.7 м в ширину. На таком верстаке с одинаковым удобством можно изготовить и сборную деревянную дверь, и небольшую форточку.

Чертёж столярного верстака.

Проектируя сооружение, не стоит забывать и о прочности несущего каркаса. Для опорных элементов конструкции используют брус сечением не менее 100х100 мм. В качестве продольных и поперечных усиливающих элементов допускается использование реек и бруса сечением поменьше — от 50 – 60 мм и более.

Стыки деталей монтируют на шипы или шканты, для прочности используют мебельные уголки и другую арматуру, а все соединения выполняют при помощи болтов и саморезов. Гвозди обеспечить требуемую устойчивость и фундаментальность конструкции не смогут.

Далее рассмотрим проект столярного стола¸ изготовленного из фанеры, а точнее из двух склеенных между собой фанерных листов толщиной 1.8 мм. Габариты крышки — 150х60 см. По краям столешница имеет усиление из фанерных полос, что увеличивает её толщину до 72 мм. К слову, представленные размеры не являются догмой и могут быть при необходимости скорректированы в соответствии с потребностями и особенностями конкретного помещения, используемого под мастерскую.

Видео: складной верстак своими руками

(Пока оценок нет)

Загрузка…

что еще почитать:

Тиски: делаем самостоятельно – варианты и разновидности, схемы, реализация

Табурет: делаем своими руками простой из 3-5 деталей, кухонный, декоративный, складной и другие

Чехлы на стулья: выбор схемы пошива и ткани, раскрой, примеры выкроек

Вывести все материалы с меткой: инструментмебель
Перейти в раздел:

Общие вопросы ремонта

Обсуждение:

пишите

Имя *

Подписаться на ответы по почте

Нажимая кнопку «Добавить комментарий», я соглашаюсь с пользовательским соглашением и политикой конфиденциальности сайта.

• https://derevyannie-doma.com/poleznoe/kak-sdelat-stolyarnyy-verstak-slesarnyy-skladnoy-svoimi-rukami-chertezhi-razmery.html
• https://masterim.guru/sdelaj-sam/verstak-stolyarnyj-svoimi-rukami/
• http://obustroen.ru/instrumenty-i-oborudovanie/ruchnoy-istrument/slesarno-montaghnyy/stolyarnyj-verstak-svoimi-rukami.html
• https://instrument.guru/svoimi-rukami/kak-sdelat-slesarnyj-verstak.html
• https://svoimi-rykami.ru/stroitelstvo-doma/garazh/verstak-v-garazh-svoimi-rukami.html
• https://prorab.guru/insrtrument/kak-sobrat-stolyarnyiy-verstak-svoimi-rukami.html
• https://vopros-remont.ru/obshhie-voprosy/verstak/

Инструменты и материалы

Выбор в пользу того или иного материала должен делаться с учетом возможностей и материалов, то есть быть индивидуальным. Смастерить слесарный верстак из металла можно в случае, если кроме квадратных металлических труб есть сварочный аппарат и навык его использования. Конечно, можно попробовать скрепить конструкцию с помощью болтов, но это приведет к потере величины возможной статической и динамической нагрузки. Если мастера это устраивает, то решение становится очевидным.



Одним из решений является изготовление металлического слесарного верстака из уголка. При выборе материалов определенной толщины и ширины, возможно достижение необходимой прочности даже при условии крепления деталей друг к другу с помощью болтов. Но, как правило, модель не очень удобна из-за невозможности выполнения проема для размещения ног. В случае, если его все-таки сделать, конструкция теряет устойчивость и рассчитанную степень возможной нагрузки.

Выполненный из дерева верстак, безусловно, является наименее затратным вариантом. При его изготовлении подойдут более твердые породы дерева, которые не имеют дефектов в виде трещин или срубов.

При этом важно понимать, что обработка необходима даже в случае, если поверхность находится под слоем металла. Столешница обычно покрыта листом металла толщиной не менее 2 мм для обеспечения нужной степени защиты от повреждений

Но выполнять эту деталь полностью из железа нет необходимости. Кроме дополнительных затрат на материалы, такой выбор ухудшит характеристики слесарной установки, так как при динамических нагрузках возникнет заметная вибрация. Чтобы ее минимизировать, столешницу размещают на деревянной “постели”, которая ее поглощает.

Столешница обычно покрыта листом металла толщиной не менее 2 мм для обеспечения нужной степени защиты от повреждений. Но выполнять эту деталь полностью из железа нет необходимости. Кроме дополнительных затрат на материалы, такой выбор ухудшит характеристики слесарной установки, так как при динамических нагрузках возникнет заметная вибрация. Чтобы ее минимизировать, столешницу размещают на деревянной “постели”, которая ее поглощает.

При настиле деревянной подложки существует ряд хитростей, которые делают слесарный верстак более устойчивым и удобным. Во-первых, выбор досок лучше сделать в пользу шпунтованных. За счет пазов они хорошо поглощают вибрации и не деформируются в течение долгого времени. Во-вторых, укладку нужно производить не в длину, а в ширину. Большее количество стыков положительно скажется на динамической устойчивости. А их ровная поверхность позволит разместить металлическое покрытие без пустот внутри столешницы.



С учетом выше написанного, можно сделать вывод: сделать верстак слесарный металлический или деревянный – выбор индивидуальный. Зависит он от ряда факторов. Однако если решение о самостоятельной сборке принято, то эта дилемма не является принципиальной, так как любую конструкцию возможно выполнить под практически любые запросы.

Верстак своими руками: как сделать слесарный и столярный стол. Обзор лучших идей и 80 фото различных моделей

Изготовление слесарного верстака

Давайте рассмотрим, как можно сделать слесарный верстак своими руками.

1. Определим высоту будущего стола. Для каждого человека она может быть разная, к примеру, если мужчина имеет рост 180 см, то высота верстака составляет 90 см. Но все-таки для окончательного решения нужно ориентироваться только на себя.
2. Не забываем, что чертежи слесарного верстака, нарисованные вами, пригодятся для более быстрой и качественной сборки.
3. Для слесарного верстака каркас лучше всего сварить из профильной трубы и уголков, но в крайнем случае его можно сделать так же как и столярную конструкцию, из брусьев.
4. Чтобы конструкция была максимально прочная, нужно поставить между ножками распорки. Иногда, вместо распорок устанавливают полочку, в которую в последующем можно складывать инструмент, лакокрасочные жидкости или другие нужные предметы.
5. Для стойкости конструкции можно прикрепить ножки к полу. Это исключит шатание верстака при работе.
6. Соорудите столешницу из МДФ и при возможности оцинкуйте. Это значительно повысит ее прочность.
7. Если вы хотите, чтобы ваш верстак был оснащен выдвижными ящиками, то поставьте под верхними брусьями полозья, похожие на те, что устанавливаются для ящичков в . Тогда у вас будет место хранения для мелких деталей, шурупов и гвоздей.

Тиски и столярка для слесарки

Тиски на слесарном верстаке устанавливаются в углу (см. врезку на рис.), чтобы как можно большая часть динамических нагрузок при обработке металла приходилась по вертикали на угловую стойку. Расположение поперечных балок и промежуточных вертикальных стоек верстака со стационарными тисками желательно делать немного асимметричным, ставя их с меньшими промежутками в сторону угла с тисками. Установку тисков ведут также начиная с угла:

• В деревянную угловую стойку загоняют цанговый анкер под установочный болт, а в металлическую вваривают высокую гайку или резьбовую втулку (точка крепления 1 слева внизу на рис.);
• Если крепежный узел сварной, проходят резьбу метчиками, как в самодельной гайке столярных тисков, см. выше;
• Ставят тиски временно на 1 болт и по месту размечают отверстия под крепежные точки 2, 3 и 4;
• Тиски снимают и сверлят сквозные отверстия 2, 3 и 4;
• Ставят тиски на болты 1, 2 и 3;
• Для крепления на болт 4 подкладывают под крышку (столешницу) укосину У из деревянного бруса от 60х60 или профтрубы от 40х40. Закреплять укосину не обязательно, но она должна упираться из-под низа в верхнюю раму (обвязку) станины, но не в столешницу!
• Крепят тиски окончательно на болт 4.

Как установить тиски на слесаный верстак и приспособить его для столярных работ

Примечание: таким же способом крепят и стационарный электроинструмент, напр. наждак.

Под столярку

Слесарный верстак возможно приспособить и для столярных работ, если просверлить в столешнице 2-4 пары отверстий под фиксацию столярного упора (справа и в центре на рис.). В таком случае к нижней поверхности упора привинчивают саморезами круглые бобышки; хорошо подходят пробки от пластиковых бутылок, они много раз выдерживают посадку втугую.

Подготовка к сборке. Распил досок.

Для удобства необходимо распилить имеющиеся материалы на заготовки в соответствии с картой пилы. Самая простая операция — распиловка бруска, потому что требуется всего два куска одинаковой длины, и оба они подходят на брусок. Однако ниже приведен пример диаграмм пилы.

Брус 30х40х2000
номерной знак	один
Вырезать 1	660
Распил 2	660
Отдыхать	680

Угловая планировка 14х14х2100
номерной знак	один
Вырезать 1	660
Распил 2	660
Распил 3	350
Затем 4	350
Отдыхать	80

Стол 40х96х3000
номерной знак	один	2	3	четыре	5
Вырезать 1	900	900	900	610	700
Распил 2	900	900	900	610
Распил 3	700	700	700	610
Затем 4	458	458	458	610
Распил 5				458
Отдыхать	42	42	42	102	2300

Стол 20х96х3000
номерной знак	один	2	3	четыре
Вырезать 1	900	650	650	378
Распил 2	650	650	650	378
Распил 3	650	650	672	378
Затем 4	378	650	672	378
Распил 5	377	378	100	378
Распил 6			100	378
Отдыхать	45	22	156	732

Если вы еще не поняли, как пользоваться картой-пилой, прочтите следующее объяснение. В первой строке таблицы указан номер доски. Второй указывает, сколько материала вы хотите оставить на каждой доске после того, как вы отпилите все заготовки. При этом каждая строчка — это длина следующей заготовки, которая укладывается (и, следовательно, должна быть отпилена) на каждой доске. Все размеры даны в миллиметрах.

Например, на строганном столе 40х96х3000 под номером три умещаются две заготовки по 900 мм, одна заготовка длиной 700 мм и одна — длиной 458 мм. В этом случае после резки у вас останется примерно 42 мм лома. «Приблизительно» — потому что не учитывается толщина пилы.

Сложите все доски отдельными стопками в соответствии с их длиной. Он должен выглядеть так, как указано в таблицах ниже.

Брус 30х40х2000
Длина и т д	Число	Код
660	2	Б1

Угловая планировка 14х14х2100 мм
Длина и т д	Число	Код
350	2	P14_1
660	2	P14_2

Стол 40х96х3000 мм
Длина и т д	Число	Код
700	четыре	Д40_1
458	четыре	Д40_2
610	четыре	Д40_3
900	6	Д40_4

Стол 20х96х3000 мм
Длина и т д	Число	Код
377	один	Д20_1
378	восемь	Д20_1
650	восемь	Д20_2
900	один	Д20_3
672	2	Д20_4
100	2	Д20_5

Крепеж
Имя	Число	Код	Цвет
Болт с гайкой и шайбой М8х100	16	В8
Саморезы 3,5х45	26	С3.5
Саморезы 4,2х90	16	С4.5
Дюбель 10х50	восемь	Вт
