Как сделать ветряк для получения электричества в домашних условиях

Ветрогенераторы — альтернативная энергия

Ветер обладает достаточно большим потенциалом энергии. Метеорологи утверждают, что всего один вертрогенератор сможет обеспечить загородный дом электроэнергией в полном объеме. А по некоторым подсчетам такой запас энергии во всем мире в год в состоянии дать приблизительно 170 кВт/ч. Сейчас на полях, где постоянно дуют сильные ветра можно увидеть огромное количество башен с десятиметровыми лопастями, имеющими высоту около ста метров. К тому же ветрогенератор стоит не так уж и дорого и его может позволить себе практически каждый.Даже, несмотря на некоторые недостатки такой энергии, с каждым годом все большее количество людей отдает предпочтение ветрогенераторам поскольку — это абсолютно безопасно и экологически безвредно.

Недостатки ветрогенераторов:

  • для установки необходимы сложные технические установки;
  • изменчивость ветра может способствовать перебоям в подаче электроэнергии;
  • из-за сильного ветра могут сломаться лопасти;
  • ветряки перебивают радиоволны, мешают полетам птиц и насекомых и создают шум.

Однако такие недостатки в наше время легко убираются при помощи применения высокотехнологических и инженерных решений.

Ветряки циклонного типа

Такой ветряк имеет очень высокий уровень КПД с максимальной мощностью около 100 00 кВт/ч. Он в состоянии создать имитацию циклона, а также разгонять турбину в башне, которая в высоту составляет 15 метров. Альтернативная энергия в таких ветряках вырабатывается намного эффективнее, нежели в обычных лопастных ветряках или солнечных батареях

Ветряки тихоходного типа

Это энергоустановки отдельного вида, которые могут обеспечить подачу электроэнергии даже при максимально низкой силе ветра. Это возможно за счет того, что при смене интенсивности силы ветра изменяется и ход лопасти. А во время сильного ветра лопасти могут даже изменить свой угол, таким образом, защищаясь от поломки.Во Франции и Англии часто сооружают очень большие фермы, где ветряки устанавливаются рядами, это в значительной мере снижает влияние перемены силы или направления ветра и стабилизирует добычу энергии. А вот в Дании такие фермы зачастую устанавливаю на мелководном берегу в Северном море.

В Германии альтернативная энергия занимает 10% от общей энергии. В Швеции и Нидерландах благодаря особому отношению к такому виду добычи энергии, всего за 90-е годы было построено порядка 55 тис. ветрогенераторов.

Предыстория

Кажется, года два назад, а может быть уже и три, объявили о программе раздачи бесплатных гектаров на Дальнем Востоке России. Быстренько посмотрев на карту, стало понятно, что просто так выбрать правильный гектар не так уж и просто, а лучшие и очевидные места около городов, наверняка отойдут или уже отошли местным. Наверное, именно в этот момент у меня и возникла идея, что можно как-то автоматизировать поиск наилучшего места. Начав романтично размышлять дальше, я подумал, что не обязательно смотреть на Дальний Восток. Сейчас полно земли, которая никому нигде не нужна, но это может измениться, лет эдак через 50, когда ископаемое топливо начнет подходить к концу. И люди пойдут искать новые источники энергии. Тогда я и начал смотреть на возобновляемые источники энергии. И очень быстро понял, что карта ресурсов и территорий, где эту новую энергию можно будет добывать, сильно изменится. Найдя сейчас такие места, можно их приобрести заранее и быть богатеем потом.

Прикинув ещё, мне представилось что за пару выходных это можно запросто сделать… Сейчас оглядываясь назад, я понимаю, что на это у меня ушло около года. Хочу сразу отметить, что тогда я не сильно разбирался ни в энергетике, ни в возобновляемых источниках, ни в машинном обучении. Ниже краткий пересказ моего годовалого проекта.

Экологические преимущества

Ветер не влияет на изменение климата. Хотя производство и транспортировка турбин сопряжены с затратами на электроэнергию, исследование жизненного цикла ветряных турбин показало, что их углеродный след окупается за счет сокращения выбросов CO2 всего за шесть месяцев эксплуатации. В 2019 году выбросы CO2, эквивалентные 42 миллионам автомобилей, удалось избежать за счет выработки электроэнергии с помощью ветра.

Возобновляемый источник энергии. Нет недостатка в ветре, и его нельзя исчерпать, поэтому в основе ветроэнергетики лежит возобновляемое и устойчивое энергоснабжение. Эту энергию не нужно выкапывать из земли или перевозить поездом или грузовиком, что требует дополнительной энергии и выбросов, а также увеличивает стоимость заводов по сжиганию ископаемого топлива. А новые модели ветряных турбин с каждым днем ​​становятся все эффективнее.

Нулевые выбросы. После размещения и размещения ветряная турбина или ветряная электростанция не производит сточных вод или выбросов. Дымовые трубы не нужно чистить, а токсичный материал не нужно обрабатывать, вывозить, сбрасывать или захоронить.

Не требует наличия поблизости источника воды. Вода не нужна для работы ветряной турбины, и вода не используется для охлаждающих машин или каких-либо других целей, поэтому ветровые турбины не нужно размещать рядом с водными путями или подключать к источникам воды.

Три маленьких секрета

Первый секрет заключается в том, на какую высоту будет установлен самодельный ветрогенератор. Понятно, что проще смонтировать его на высоте нескольких метров от земли, но и толку от него тогда будет не особенно много. Следует учитывать, что чем выше ветрогенератор, тем сильнее ветер, быстрее крутятся его лопасти, и тем больше энергии можно получить от сделанной своими руками электростанции.

Второй секрет заключается в выборе АКБ. В интернете советуют не мудрить и ставить автомобильный аккумулятор. Да, это проще и, на первый взгляд, дешевле. Но, необходимо знать, что автомобильные аккумуляторы следует устанавливать в хорошо проветриваемом помещении, они требуют ухода, а их срок службы не превышает 3-х лет. Будет лучше приобрести специальный аккумулятор. Хотя он и стоит дороже, но это себя оправдает.

Третий секрет, какой ветрогенератор лучше подходит для изготовления своими руками — горизонтальный или вертикальный? У каждого варианта свои достоинства и недостатки. Мы рассмотрим ветрогенераторы вертикального типа, принцип работы которых показан на рис.2.

Сначала о недостатках: вертикальный ветрогенератор имеет низкий КПД по сравнению с горизонтальными моделями, на его сборку уходит больше материалов, что, соответственно, ведёт к удорожанию конструкции. С другой стороны, вертикальные ветряки могут работать при более слабом ветре, чем их горизонтальные аналоги, что компенсирует их невысокий КПД. Их не требуется поднимать на слишком большую высоту, они проще и дешевле при монтаже и установке, что сводит на нет разницу в стоимости материалов.

Немаловажным фактором является и то, что вертикальный ветрогенератор надёжнее при резких порывах ветра и ураганах, так как его устойчивость растёт с повышением скорости вращения. Кроме того, вертикальные конструкции практически бесшумны, что позволяет устанавливать их в любом месте, вплоть до крыши жилого дома. Всё вышеперечисленное ведёт к тому, что эти установки пользуются растущим спросом и выпускаются в различных модификациях, применительно к требуемой мощности и ветрам, преобладающим в определённых регионах, с чем, кстати, можно ознакомиться на видео ниже.

Подключение потребителей

У нас уже получилось сделать малошумный ветряк, причем довольно мощный. Настало время подключить к нему электронику. Собирая ветрогенераторы своими руками на 220В, необходимо позаботиться о приобретении инверторных преобразователей. КПД данных приборов достигает 99%, поэтому потери на преобразовании подаваемого постоянного тока в переменный ток с напряжением 220 Вольт будут минимальными. Итого в системе будут три дополнительных узла:

  • Блок аккумуляторов – накапливает излишки генерируемой электроэнергии впрок. Эти излишки используются для питания потребителей в периоды безветрия или в моменты, когда он дует очень слабо;
  • Контроллер заряда – контролирует зарядный ток, продлевая срок службы аккумуляторных батарей;
  • Преобразователь – преобразует постоянный ток в переменный.

Также возможна схема, когда в доме устанавливаются бытовая техника и осветительные приборы, способные работать с напряжением 12 или 24 Вольта. В этом случае надобность в инверторном преобразователе отпадает. Что касается питания приборов для приготовления еды, то для того чтобы не создавать излишней нагрузки на ветрогенератор, советуем использовать газовое оборудование, питающееся от баллона со сжиженным газом.

Принцип действия ветрового генератора

Работа ветрового генератора основана на преобразовании кинетической энергии ветра, во вращательную энергию передаточного механизма (лопасти-редуктор-передаточный вал) и далее, во вращательную энергию вала электрического генератора.

Во время вращения в обмотках генератора вырабатывается переменный электрический ток. Выработанный электрический ток подается на контроллер, преобразуется и накапливается в аккумуляторных батареях. С батарей аккумуляторов электрический ток поступает на инвертор, на которым преобразуется и поступает в электрическую сеть для использования.

Составляющие ветрового генератора:

  1. Лопасти – служат для улавливания потоков ветра, который приводит их во вращательное движение;
  2. Редуктор – служит для преобразования мало оборотистой скорости вращения лопастей в более высокую, позволяющую вырабатывать электрический ток;
  3. Генератор – преобразует кинетическую энергию в электрическую;
  4. Защитный кожух – элемент защиты технического устройства от источника посторонних воздействий;
  5. Хвостовик — предназначен для обеспечения направленности лопастей в соответствии с направлением ветра;
  6. Контроллер – служит для преобразования переменного тока в постоянный;
  7. Аккумуляторная батарея – предназначена для накопления выработанной электрической энергии;
  8. Инвертор – преобразует постоянный электрический ток в переменный.

Какие ветряки выбирать

Ну а тем, кто живет далеко от подстанций и ВЛ-0,4кв, стоит приобретать наиболее мощные модели ветряков, какие вы только можете себе позволить. Так как от той мощности, что указана на картинках, вам достанется не более 15%.

Другая категория потребителей, вполне заслужено делает выбор не в пользу китайских заводских моделей, а наоборот, предпочитает самодельные ветряки от мастеров самоучек. Свои выгоды в этом тоже имеются.

В большинстве своем, изобретатели подобных девайсов, это грамотные и ответственные ребята. И практически в 100% случаев, без проблем им можно вернуть установку, если что-то пошло не так, или ее нужно подремонтировать. С этим проблем уж точно не будет.

У промышленных китайский ветряков, внешний вид конечно посимпатичнее. И если вы все-таки решились прикупить именно его, сразу после проверки электродрелью, сделайте профилактический ремонт и замените китайский металлолом на подшипники с качественной смазкой.

Если поблизости от вас есть крупные гнездовья птиц, не помешает закупить дополнительный комплект лопастей.

Птенцы иногда попадают под раздачу крутящейся “мини мельницы”. Пластиковые лопасти ломаются, а металлические гнутся.

А закончить хотелось бы мудростью от тех пользователей, которые не послушались всех доводов и вплотную столкнулись со всеми вышеописанными проблемами. Запомните, самый дорогой флюгер для дома – это ветрогенератор!

Принципы выбора

Для начала формулируем задачу, которую беремся решать: для чего именно вам необходима энергия ветра, какой процесс она станет обеспечивать. Иными словами, что будет являться потребителем. Далее, процесс создания проекта будущей ветроустановки: придется решить какого она будет типа, как конкретно будет передаваться энергия к конечному потребителю (электрический ток или механически − в виде крутящего момента, поступательных движений, как-то по-другому).

В статье мы расскажем о типах самого важного элемента ветроустановки — ротора, разберем плюсы и минусы каждого варианта. Также затронем тему применения вырабатываемой энергии. Надеемся, эта информация поможет вам на стадии проектирования агрегата

Надеемся, эта информация поможет вам на стадии проектирования агрегата.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Нехватка энергоресурсов и коммунальные услуги

Ветряные электростанции – это далеко не новое слово в области электротехники. Эти громоздкие, но не очень сложные агрегаты активно используются для выработки электроэнергии во многих странах мира. В России они применяются только в частном порядке, хотя интерес к этим экологически чистым аппаратам постоянно растет. Основная причина – беспощадный рост тарифов на коммунальные услуги.

И действительно, цены на электроэнергию постоянно растут, а поставщики вводят какие-то безумные нормативы, целью которых является взимание как можно большей ежемесячной платы с потребителей. Неудивительно, что люди стремятся найти какой-то разумный выход из ситуации. Таких выходов несколько:

  • Отказаться от потребления электроэнергии – интересный подход, но мы же с вами не пещерные люди. Поэтому данный вариант будет интересен крайне ограниченному кругу лиц;
  • Начать обманывать счетчики – это незаконно, да еще и грозит крупным штрафом, которого бы хватило на несколько мегаватт электричества;
  • Воспользоваться альтернативными источниками электричества – это солнечные и ветряные электростанции.

Солнечные электростанции требуют большого количества солнечных батарей и наличия большого количества солнечных дней в год для местности, в которой будет производиться их эксплуатация. Что касается ветряных электростанций, то они используют энергию ветра – они работают почти в любую погоду.

Ветровые электростанции для дома получают все большее распространение, несмотря на свою дороговизну. Их выбирают те, кто устал «кормить» государство ежемесячными платежами. Также они востребованы при электрификации загородного жилья – иногда проще купить ВЭС (ветряную электростанцию), чем оплатить гигантский счет за подключение к электрическим сетям.

Стоимость подключения загородных домов, удаленных от населенных пунктов, является зашкаливающей, что вынуждает людей использовать дизельные и бензиновые генераторы, а также солнечные и ветряные электростанции.

Производство и использование промышленной ветряной электростанции требует огромных затрат, однако, такие вложения легко окупаются в будущем, поскольку с их помощью поставщики энергии могут делать деньги по сути “из воздуха”.

О ветряных электростанциях задумываются и поставщики электроэнергии. Атомные станции слишком опасны, гидроэлектростанции наносят вред руслам рек и окружающей биосфере, угольные станции извергают в воздух тонны углекислого газа и прочих продуктов сгорания. Кроме того, угля в земле все меньше и меньше – уголь и газ являются невозобновляемыми природными ресурсами.

Выбор типа возобновляемого источника энергии

Определившись с идеей, я быстренько пошел смотреть, а какие вообще бывают возобновляемые источники энергии и какой из них самые энергетический. Вот неполные, но самые распространенный список:

  1. солнечное излучение (гелиоэнергетика);
  2. энергия ветра (ветроэнергетика);
  3. энергия рек и водотоков (гидроэнергетика);
  4. энергия приливов и отливов;
  5. энергия волн;
  6. геотермальная энергия;
  7. рассеянная тепловая энергия: тепло воздуха, воды, океанов, морей и водоемов;
  8. энергия биомассы,

Но как определить какой из них самые лучший и победит в будущем всех остальных? Почитав еще немного интересных статей из журналов “Наука и жизнь” и ”Юный техник”. Я вышел на методику LCOE (levelized cost of electricity) у которой принцип простой: умные дядьки пытаются оценить совокупную стоимость киловатт-часа энергии, учитывая производство, материалы, обслуживание и т.д. Ниже картинка по данным от 2016 с некоторой проекцией на 2022. Я взял картинку посвежее отсюда, ниже скучная табличка из этого документа.


Вообще таких картинок у меня тьма для разных стран, сделанные разными организациями и всё выглядит примерно одинаково:

  1. На первом месте Геотермальная энергия.
  2. Дальше Гидроэлектроэнергия, но это зависит уже сильно от страны.
  3. На третьем месте Ветер.

Геотермальная и гидро мне не понравились, так как на мой взгляд, мест, где можно было бы добывать эту энергию можно пересчитать по пальцам. Ветер и Солнце — это другое дело, так как ставить их можно чуть ли не на каждую крышу и балкон. Солнце оказалось дороже, а три года назад разница была больше еще процентов на 30, я выбрал Ветер. Кстати, уже в середине проекта, я начал наталкиваться на документы с похожими размышлениями государства США, а именно организаций NREL, Департамента Энергетики США и прочими, которые делали прогнозы и ставки на разные источники энергетики для того, чтобы уже сейчас понять каким образом модернизировать энергетическую систему страны. К примеру, в одном из таких документов все сводилось к нескольким вариантам: доля ветровой энергии будет большой или очень большой.

Размещение и эксплуатация

Перед тем как купить ветряную станцию для дома, следует продумать куда и как вы её будете устанавливать. Ниже приводятся основные моменты, которые следует учесть при установке ветрогенератора:

  • В идеальном случае ветряной генератор должен устанавливаться на специальное сооружение. Его высота должна выше на несколько метров, чем преграды вокруг него;
  • Рядом с ветряной установкой не должны расти деревья, стоять постройки. Не должно быть никаких объектов, которые могут снижать производительность ветрогенератора;
  • Лучшее место для ветроэлектростанции – это удаление от жилых домов на 50 метров. Это объясняется тем, что при работе они издают шум, приносящий дискомфорт окружающим.

Стоит сразу понять, что одинаковую во времени выработку электроэнергии от «ветряка» получать не получиться. Условия внешней среды меняются, из-за чего объём вырабатываемой электроэнергии постоянно меняется. По этой причине нужно продумать, как использовать лишнюю энергию, которую вырабатывает ветрогенератор при сильном ветре. Это может быть нагрев воды в бойлере. Возможно, это будут электрические нагреватели в доме, дополняющие основное отопление. Причём эта нагрузка должна включаться автоматом в момент сильного ветра и небольшой нагрузке основных потребителей.

Установка ветрогенератора

Теперь ещё несколько проблем, с которыми можно столкнуться при эксплуатации ветрогенератора:

  • Шум. Уровень шума 40─60 Дб вряд ли будет приятным сюрпризом для вас и ваших соседей по дому. Кроме того, при определённых условия ветряк может издавать инфразвук, который очень некомфортен для слуха. Поэтому нужно ставить его как можно дальше от дома (в идеале на 200─300 метров);
  • Мачта для ветрогенератора с горизонтальным расположением оси требует молниеотвода и заземления. Кроме того, должна быть сигнализация для малой авиаций в виде лампочки на вершине конструкции. При работе ротора генерируется вибрация. По этой причине мачта не должна соприкасаться с другими объектами;
  • Генератор, аккумуляторы и другие части системы следует регулярно обслуживать и менять. К примеру, подшипники и лопасти ротора требуют замены раз в несколько лет в зависимости от интенсивности вращения. Мачта тоже требует осмотра, ухода, подкраски;
  • Есть вероятность повреждения лопастей, мачты, генератора при обледенении и ураганном ветре.

Виды ветряных электростанций

По типу потребителей различают автономные ветрогенераторы и установки сетевого назначения. Первые осуществляют энергоснабжение удалённых от центральных электрических сетей потребителей.

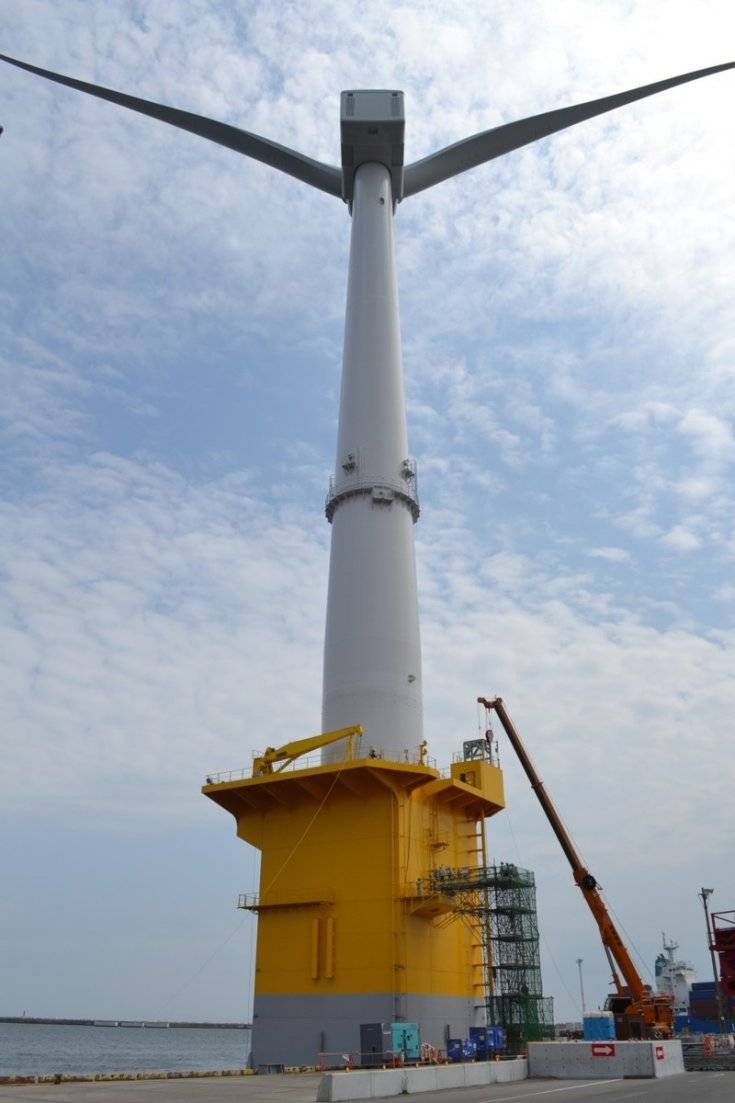

Вторые – могут насчитывать несколько десятков/сотен ветряков, которые образуют единую систему и отдают энергию в общую сеть. Мощность автономных агрегатов редко превышает 75 кВт, в то время как мощность сетевых установок стартует с отметки 100 кВт.

В зависимости от типа конструкции различают ветряные генераторы:

  • с вертикальной осью вращения;
  • с горизонтальной осью вращения.

Эти устройства используются для разных условий эксплуатации, но чаще всего встречаются модели с горизонтальной осью. Они работают как обычные флюгеры и имеют схожее строение. Ось ротора вращается параллельно земной поверхности.

Такие агрегаты отличаются высокими показателями КПД (около 40%), простой регулировкой мощности и более доступной ценой, но также характеризуются высоким уровнем создаваемого шума и вибраций. Помимо этого, их необходимо ориентировать на направление ветра.

Для монтажа ветряка с горизонтальным расположением ротора нужно примерно 120 м свободного пространства и мачта высотой не меньше 8 м

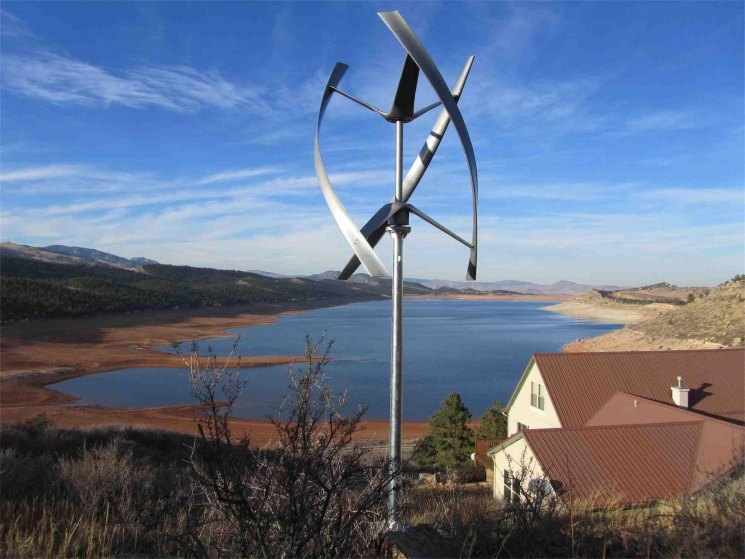

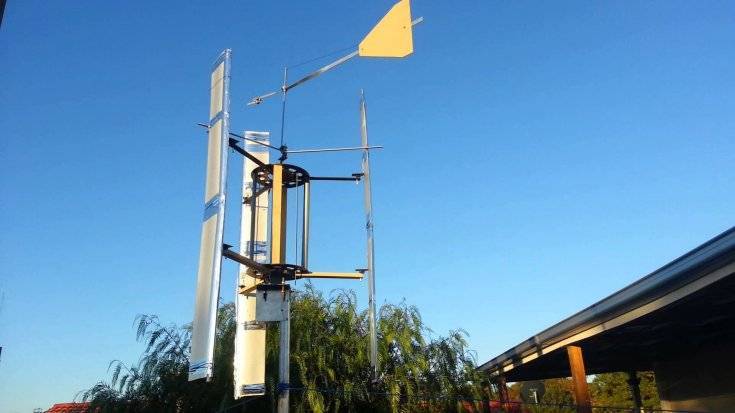

Ветряные генераторы с вертикальной осью вращения имеют более компактную конструкцию, они менее восприимчивы к воздействию факторов окружающей среды.

В устройствах этого типа турбина расположена перпендикулярно по отношению к плоскости Земли. Подобные конструкции запускаются даже от слабого ветра и не зависят от направления движения воздушных потоков.

Низкий уровень создаваемого шума (до 30 дБ) даёт возможность устанавливать вертикальные ветротурбины на крышах зданий

Однако есть и существенный минус – КПД таких генераторов составляет всего 15%. Кроме того, они стоят дороже, чем модели с горизонтальной осью вращения.

Модели ветрогенераторов различаются между собой не только расположением вращательной оси, но и:

  • количеством лопастей – бывают ветряки с двумя и тремя лопастями, встречаются и многолопастные модификации;
  • материалами изготовления функциональных деталей – с парусными и жёсткими лопастями;
  • шагом винта – регулируемый или фиксированный.

Вращение многолопастных стационарных ветряков начинается даже при слабом ветре, а вот для работы двух- и трёхлопастных устройств нужен более сильный ветер. В то же время каждая дополнительная лопасть в конструкции создаёт большее сопротивление колеса, в результате чего становится сложнее достигнуть стандартных рабочих оборотов генератора.

В зависимости от материала изготовления лопастей для ветроустановки, могут возникнуть определённые сложности в работе. Парусные элементы проще в изготовлении, поэтому и стоят дешевле.

Но если необходимо обеспечить надёжное функционирование ветротурбины для автономного электроснабжения, стоит отдавать предпочтение конструкциям с жёсткими лопастями, изготовленными из металла или армированного стеклопластика.

Что касается шага винта, то здесь также не всё так просто. Изменяемый шаг позволяет заметно расширить диапазон эффективных скоростей для работы ветряной станции и это большой плюс. Но в то же время такой механизм снижает общую надёжность стационарной установки и значительно утяжеляет ветроколесо, усложняя эксплуатацию агрегата.

Ложные теории

Противники ветроэнергетики придумывают различные лжетеории:

  1. Шум, создаваемый ветрогенераторами, вредит экосистеме.Ветряные станции и правда издают шум, однако на расстоянии 30–40 метров он уже воспринимается как фон (естественный уровень шума), поэтому никакого ущерба экологии не наносит.
  2. Ветрогенераторы убивают птиц.Да, это действительно так. Однако от ветряных станций умирает столько же птиц, сколько от высоковольтных сетей и автомобилей.
  3. Вблизи ветряных комплексов портится сигнал ТВ. Оборудование никак не влияет на качество сигнала спутникового, цифрового и аналогового ТВ.

Основная задача таких выдумок – привлечение большего количества людей на сторону традиционной энергетики, которая является более прибыльной для современных предпринимателей.

Инструкция изготовления ветрогенератора своими руками

  • Магниты вмонтируйте в специально сделанные углубления на роторе. Используйте суперклей для надёжности.
  • Обмотайте магнитики бумагой, а оставшееся свободное пространство залейте эпоксидной смолой.
  • Ось выточите на токарном оборудовании. Прикрепите к ней держатель из стального прута.
  • Из трубы смастерите лопасти.
  • Прикрепите генератор, лопасти, ротор и хвост к несущей рейке.
  • Установите силовую установку, используя шарнирное крепление.
  • Вмонтируйте мачту в бетонное основание и зафиксируйте при помощи 4-х болтов.
  • Подсоедините провод к щитку.
  • Подключите всё и проведите тест на предмет работоспособности.

Вы чувствуете неуверенность в собственных силах – приобретите бытовой агрегат. Это тоже будет выгодно. В общем, подбирайте модель, ориентируясь на свои финансовые возможности, и возводите её на своём дачном участке.

Займитесь этим прямо сейчас и уже завтра вы перестанете вздрагивать, получая счета за электроэнергию.

Принцип действия

Устройство и принципиальная схема работы ветрогенераторов. Поток ветра заставляет лопасти вращаться, а те, в свою очередь, приводят в движение ротор генератора, который вырабатывает ток. Его сила прямо пропорциональна скорости ветра.

Закрепленные на роторе магниты, вращаясь в статоре, создают переменный ток. Такой ток необходимо выпрямить, то есть преобразовать в постоянный, поскольку только постоянным током можно зарядить аккумуляторы.

Электроэнергия сохраняется в аккумуляторе и расходуется при отсутствии ветра.

Стабильностью тока заряда батареи управляет устройство, которое регулирует скорость вращения лопастей в зависимости от величины заряда аккумулятора.

Преимущества и недостатки роторного ветрогенератора

Когда ветрогенератор сделать как надо, он будет функционировать без каких-либо ошибок. С аккумулятором на 75А и с хорошим инвертером на 1000 W, ветряк без проблем будет обеспечивать светом улицу, площадку дома, питать защитную сигнализацию, видеонаблюдение и т. д.

Ветрогенераторы такого типа имеют следующие преимущества:

  • простота монтажа;
  • небольшая себестоимость;
  • экономичность;
  • податливость к ремонту;
  • не привередлив к условиям функционирования;
  • надежность и бесшумность работы.

Минусов ветрогенератора несколько:

  • небольшая производительность ветрогенератора;
  • полная зависимость ветряка от ветра;
  • лопасти может сорвать воздушный поток.

Подготовка материалов для ветрогенератора

Первым делом нужно собрать все расходники и детали для ветряка. Сделанный вами ветрогенератор будет выдавать мощность не более 1,5 КВт. Чтобы сделать агрегат вам нужно иметь:

  • Автомобильный генератор на 12 В.
  • Гелиевый или кислотный аккумулятор на 12 В.
  • Специальный преобразователь с 12 В на 220 В и с 700 Вт на 1500 Вт.
  • Большую емкость из нержавейки или алюминия: ведро или кастрюля.
  • Простой вольтметр.
  • Болты, шайбы и гайки.
  • Реле зарядки аккумулятора от автомобиля и контрольной лампочки заряда.
  • Провода с разным сечением (2,5 мм2 и 4 мм2).
  • Хомуты, фиксирующие ветрогенератор.
  • Выключатель «кнопка» полугерметичный, на 12 В.

Кроме того, запаситесь такими инструментами:

болгаркой или ножницами по металлу; рулеткой; строительным карандашом или маркером; отверткой, дрелью, кусачками и сверлом.

Конструкторские работы ветрогенератора

Работа заключается в изготовлении ротора и переделывания шкива генератора. Этапы следующие:

Подготовьте ведро или кастрюлю. При помощи рулетки и маркера сделайте разметку, разделив емкость на 4 одинаковые части. Теперь нужно вырезать лопасти.

Обратите внимание! Работая ножницами по металлу, необходимо вырезать под них отверстие. Если же ведро сделано не из покрашенной жести или оцинковки, то можно использовать болгарку. Снизу ведра и в шкиве пометьте место, где будут отверстия

В них ввинчиваются болты. Не торопитесь, сделайте все ровно, так как при вращении может возникнуть дисбаланс. После чего сделайте отверстия. Теперь отогните лопасти. Только не забудьте учесть, в каком направлении крутится генератор. Угол изгиба лопасти влияет на площадь, которую будет встречать ветер. Это напрямую влияет на скорость и частоту оборотов ветряка. При помощи болтов, закрепите ведро на шкиве. Установите свой ветрогенератор на мачту, закрепив его хомутами. Осталось подсоединить провода и собрать цепь. На мачте зафиксируйте провода, чтобы они не болтались

Снизу ведра и в шкиве пометьте место, где будут отверстия. В них ввинчиваются болты. Не торопитесь, сделайте все ровно, так как при вращении может возникнуть дисбаланс. После чего сделайте отверстия. Теперь отогните лопасти. Только не забудьте учесть, в каком направлении крутится генератор. Угол изгиба лопасти влияет на площадь, которую будет встречать ветер. Это напрямую влияет на скорость и частоту оборотов ветряка. При помощи болтов, закрепите ведро на шкиве. Установите свой ветрогенератор на мачту, закрепив его хомутами. Осталось подсоединить провода и собрать цепь. На мачте зафиксируйте провода, чтобы они не болтались.

Для подсоединения аккумулятора возьмите провода, сечение которых 4 мм2. Рекомендуемый размер – не больше 1 м. А благодаря проводам с 2,5 мм2 подключите свет и приборы. Не забудьте установить инвертер (преобразователь). Подключите прибор в сеть к контактам №7 и №8, показанным на схеме ниже. Пользуйтесь проводами 4 мм2.

Вот и все, теперь ваш ветрогенератор готов к работе. Не может не радовать то, что он сделанный своими руками.

Монтаж горизонтального лопастного ветрогенератора

  • генератор постоянного тока;
  • шкив-колесо для двигателя;
  • сантехническую пластиковую трубу (диаметр 150 мм);
  • 2 уголка, 1 тройник и 3 фланца из чемоданчика сантехника;
  • лист алюминия;
  • метровый деревянный брусок;
  • зарядка для аккумулятора;
  • непосредственно аккумулятор;
  • трансформатор напряжения (12 вольт – 220 вольт);
  • две трубы d=32 и 25 мм и l= 3000 и 35 мм.
  1. Разрезаем трубу длинной 60 см вдоль на четыре одинаковые заготовки.
  2. Отступив от верхнего угла заготовки на 3-4 см, срезаем часть материала по диагонали в направлении нижнего угла. Таких заготовок для лопастей потребуется 3 штуки.
  3. На каждом куске обрабатываем нижнюю часть и формируем крепежный лепесток. Крепежным лепестком служит верхняя часть заготовки, в нижней части вырезаем квадратное отверстие размером 5х5 см.
  4. Болтовыми соединениями крепим лопасти ветрогенератора на шкив-колесо.
  5. Полученную конструкцию насаживаем на вал генератора (электродвигатель постоянного тока).
  6. Используя деревянный брусок, делаем корпус ветрогенератора длинной 1 метр и сечением 4х8 см.
  7. На один конец деревянного корпуса крепим конструкцию из генератора и лопастей.
  8. Из листа алюминия изготавливаем крыло или хвост и фиксируем его на другом конце бруска.
  9. К нижней части корпуса крепим металлическую трубу d=25. Получаем упрощенную конструкцию поворотного механизма, где труба играет роль вала.
  10. В верх трехметровой металлической трубы d=32 вставляем сконструированный поворотный механизм с укрепленным ветродвигателем. Конструкция должна свободно вращаться вокруг вертикальной оси.
  11. На лист толстой фанеры прикручиваем сантехнический фланец и вставляем в него мачту «ветряка». В случае необходимости мачту можно опустить или демонтировать без затруднений.
  12. Укрепляем всю конструкцию ветрогенератора растяжками.

География применения

Наибольшее распространение ветроэнергетика получила на западном побережье Атлантики, в частности, в Германии. Там имеются наилучшие условия — ровные и сильные ветра, оптимальные климатические показатели. Но основной причиной широкого распространения ВЭС именно в этом регионе стало отсутствие возможностей для строительства гидроэлектростанций, вынудившее правительства стран этого региона использовать доступные методы получения электроэнергии. При этом, имеются установки и в балтийском регионе, в Дании, Голландии.

Россия пока отстает в этом вопросе, за прошедшее десятилетие в эксплуатацию сдан едва ли десяток ВЭС. Причина такого отставания кроется в большом развитии гидроэнергетики и отсутствии должных условий для эксплуатации промышленных ветроэнергетических станций. Тем не менее, отмечается рост производства небольших установок, способных обеспечивать энергией отдельные усадьбы.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
