Ветровая планка для кровли и особенности монтажа

Как профнастилом обшить карниз здания

К обшивке карнизов приступают после окончания монтажа кровельного покрытия. Одновременно с подшивкой свесов крыши устанавливаются желоба водосточной системы.

На первом этапе строго по одной линии обрезают концы стропильных ног или кобылок. При этом торцы их должны быть параллельны поверхности стены. Когда подшивка свеса выполняется в виде короба, необходимо до монтажа каркаса утеплить верхнюю часть стены. После этого, на торцы стропил или кобылок прибивают лобовую доску, на которую, впоследствии, крепится карнизная планка, а затем устанавливаются кронштейны водостоков.

На следующем этапе на стену здания устанавливаются деревянные бруски, к которым крепится одна из сторон подшивочной доски. Снизу на подшивочную доску монтируется обрешетка для крепления профнастила — и каркас короба для обшивки свеса кровли готов.

Подшивка потолка профлистом под дерево на крытой терассе жилого здания

Иногда часть кровельного покрытия используется как навес над террасой или балконом здания. Тогда в этом месте одновременно с карнизом выполняется и подшивка потолка профлистом.

К готовому каркасу крепят профнастил подшивки. Для того чтобы не препятствовать доступу воздуха, необходимого для вентиляции кровли, в карнизном коробе между профнастилом и стеной оставляют зазор. Величина его должна быть равна высоте волны профнастила. Вместо зазора, вдоль стены в подшивке из профлиста можно установить вентиляционные решетки.

Рекомендуемые статьи

• Кроем крышу профнастилом своими руками Как крыть крышу профнастилом? Нужно ли для этого нанимать профессиональных строителей или можно обойтись своими силами? Как правильно накрыть крышу профнастилом своими руками? Читайте статью.
• Как класть профнастил на крышу? Пошаговая инструкция по укладке профнастила на крышу: от гидроизоляции до конька и стоимости. Советы по порядку укладки профлиста на кровлю, по установке карнизных планок и креплению листов к обрешетке.
• Стоимость крыши из профнастила Какова стоимость крыши из профнастила? Из чего складывается стоимость кровли из профлиста? Почему она выгоднее, чем большинство классических материалов для крыш? Ответы – читайте в статье.

Сайт oprofnastile.ru — актуальная и полезная информация о профнастиле, его монтаже и использовании, советы профессионалов и пошаговые инструкции для Вас.

Все текстовые материалы, размещенные на сайте, ДЕЙСТВИТЕЛЬНО защищены согласно действующему законодательству, на что имеются все необходимые документы, в том числе договора.

Тем не менее, если вы хотите поделиться каким-либо материалом со своими читателями, вы можете перепечатать его. При этом вы обязаны снабдить статью незащищенной от индексирования гиперссылкой на страницу данного сайта, откуда был скопирован материал. На одном ресурсе можно разместить не более 5 статей, скопированных с данного сайта.

Главная » Mатериалы для строительства и ремонта » Кровельные материалы » Ветровая планка для профнастила: назначение, разновидности, характеристики, крепление и цена

Установка досок

Без особых проблем торцевая планка может быть установлена своими руками даже без серьезного опыта строительных работ. Понадобятся для этого кровельные саморезы с резиновыми уплотнителями (порядка шести штук для одной планки), герметик, шуруповерт и ножовка по металлу для подрезки. Особенности крепления зависят от места монтажа:

• Торцевая доска. Монтаж этого элемента производится в завершении кровельных работ. Подбор верхней крепежной полочки осуществляется в зависимости от профиля покрытия и высоты волн черепицы. Крепление производится через материал кровли сверху к торцовой планке и обрешетке каркаса с шагом примерно 40 см. Рекомендуется использование кровельных саморезов с полиуретановой или резиновой шайбой.
• Карнизная доска. На карнизные свесы ветровая планка монтируется до устройства водостока и укладки покрытия кровли. Шаг тоже равен примерно 40 см, а нахлест делается в 5−10 см. При монтаже гидроизоляционной пленки, которая укрывает обрешетку, поднимают и кладут сверху планки. Правильная установка обеспечит плотное прижатие к внутренней части желоба водостока, что предотвратит попадание на стропила влаги.

Дополнительная изоляция стыков кровли и планок осуществляется с помощью специальных уплотнителей, силиконового герметика или строительного скотча. Большинство мастеров считает, что лучше использовать специальный уплотнитель, повторяющий рельеф профлиста, поскольку его срок службы не ограничен. В качестве торцевой доски для металлической черепицы выбирается обычно тонкий стальной лист толщиной примерно 0,5 мм.

Выбор и использование крепежных элементов

Обшивка свесов кровли производится с соблюдением важного правила: верхняя часть ветровых планок, которая контактирует с полотнами профнастила, крепится с помощью коньковых саморезов, а нижняя — с помощью кровельных. Монтаж профнастила осуществляется с помощью саморезов с прокладкой ЭПДМ

Это самонарезающие винты с 6-гранной головкой цвета главного кровельного материала.

Три основных вида этих саморезов:

• Для крепежа профнастила, который будет эксплуатироваться в условиях интенсивных ветровых нагрузок (кровельные).
• Для крепления к деревянному основанию.
• Для установки коньковых «доборников» (коньковые).

Последние в приведенном списке — самые длинные и тонкие, что требуется для надежного закрепления планки, когда высота волны черепицы и толщина досок обрешетки значительная. Поэтому верхняя панель торцевых реек крепится коньковыми саморезами. Шляпки перечисленных крепежных элементов должны быть того же цвета, что и сама металлическая черепица. Так не будут заметны места креплений.

Длина саморезов выбирается в зависимости от особенностей главного кровельного материала и толщины реек обрешетки. Рекомендуется выбрать кровельные саморезы 28-миллиметровой длины (для боковых креплений) и карнизные крепежные элементы длиной 80 мм.

Важно соблюдение рекомендованных производителем металлической черепицы правил монтажа всех комплектующих. Насчет ветровых планок можно сказать, что шаг между элементами крепежа должен быть не меньше 40 см и не больше 50 см

В противном случае могут образоваться волны из-за воздействия на «доборник» сил расширения и сжатия, которые имеют место, соответственно, при нагреве и охлаждении кровли.

https://youtube.com/watch?v=lPQljxyF7Mo

Монтаж торцевых планок металлочерепицы: порядок работ

В конструкции кровли из металлочерепицы обязательно использование дополнительных элементов. Их необходимость обусловлена задачами обеспечить максимальную защиту сопряжений при переходах уровней и направлений плоскости, защитить карнизы и торцевые части. Именно для защиты торцов и предназначена торцевая планка.

При наличии необходимого инструмента и знаний о том, как это сделать, установить торцевые планки можно буквально в течение одного дня. По окончании работы ваша крыша получит дополнительные элементы защиты от попадания влаги под кровлю через торцевые окончания и законченный внешний вид.

Что собой представляет торцевая планка для металлочерепицы

Торцевые планки изготавливают заводским способом и процесс их производства практически идентичен изготовлению металлочерепицы, размеры листа которой соответствуют под планку. Естественно, разница есть только в форме.

В основе планок все тот же металлический лист, покрытый цинком методом горячего цинкования. Дополнительно планки покрывают полимерами — полиэстер или пластизол для улучшения защиты от влияния атмосферных воздействий.

Если вами использована в устройстве кровли композитная черепица, для нее специально существуют собственные виды торцевых планок, покрытые, так же как и основной настил, мелкой базальтовой крошкой.

Внешне торцевая планка почти не отличается от карнизной планки для металлочерепицы ничем, кроме места крепления на кровле. Но крепится она не по нижней плоскости ската крыши, а по всем торцевым сопряжениям кровли и решает задачу предотвращения попадания влаги в подкровельный пирог и на обрешетку.

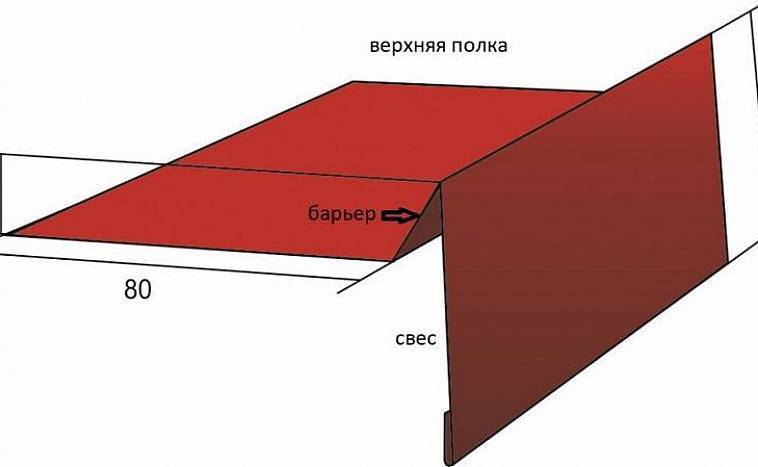

Размер торцевой планки для кровли из металлочерепицы

Кроме влаги торцевая планка предотвращает задувание под листы металлочерепицы ветра. Из-за этого его свойства ее иногда называют ветровой планкой.

Инструмент для монтажа торцевой планки

С инструментом для монтажа торцевой планки не будет проблем, если вы уже заканчиваете работы. Обычно к этому периоду у домовладельца, если он выполнял работы самостоятельно, собирается уже все необходимое.

Если вы для устройства кровельного покрытия пригласили профессиональных кровельщиков, вопросы об инструменте вас вообще не будут касаться. Специалисты обычно приезжают со своим инструментом.

Торцевая планка для металлочерепицы, монтаж которой осуществляется следующими инструментами:

• Аккумуляторный шуруповерт (возможно использование сетевой дрели с регулятором скорости вращения патрона)
• Болгарка для разрезания мерных отрезков нужной длины (как альтернатива — электролобзик или ручные ножницы по металлу)
• Молоток
• Деревянная киянка
• Отвертка с плоским шлицом

По большому счету, это все, что вам понадобится.

Крепление торцевой планки металлочерепицы

Существует определенный порядок крепления торцевой планки. Его нужно стараться четко соблюдать, иначе зимним ветреным утром вы проснетесь от стука по крыше оборвавшегося элемента конструкции.

Прикладывать торцевую планку следует выше обрешеточного слоя на высоту 1-й волны металлочерепицы так, чтобы торцевой стык кровли был полностью перекрыт.

Фиксируется планка саморезами. Вот здесь то вы и сможете оценить удобство использования в работе аккумуляторного шуруповерта. Саморезы прокручиваются по всей длине планки, но начинать необходимо с какой-либо одной стороны и двигаться в одном направлении, чтобы создать нужное натяжение полосе тонкого металла и не получить в итоге его вздутий, в щели которых впоследствии будет попадать влага.

Схема крепления торцевой планки

Ничего сложного в установке торцевой планки на металлочерепицу нет. В завершении дадим один совет: при работах на высоте позаботьтесь о своей безопасности — работайте только с исправных и надежных лестниц или стремянок.

Монтаж мансардных окон в металлочерепицу нужно осуществить до установки конька. Неправильная установка или слабая гидроизоляция таких окон сведут на нет все усилия по возведению крыши. Браться за установку мансардных окон лучше тем у кого уже имеется опыт строительных работ, и только при соблюдении изложенных тут инструкции и правил.

Этап III. Фиксация фасок и профилей

Теперь переходим непосредственно к монтажу софитов. Давайте рассмотрим, для каких задач нужны специальные профили и фаски, которые всегда идут в комплекте:

• J-профиль – это основной подвесной элемент. Им обрамляют карнизный свес и стыкуют две панели софитов по длине.
• L-образная панель нужна для лобовой планки. Выпускается размерами 15,20 или 25 см, реже – 45 см. Такая планка позволяет подшить кровлю под углом.
• J-фаска – это ветровая планка с J-профилем. Она позволяет подшивать свес перпендикулярного стене, и выпускается в размерах 15, 20 и 25 см, иногда 40 см.

Вот как работать с J-планкой. Устанавливать ее нужно параллельно стене дома, а для этого измерьте расстояние между этими планками и отнимите 6 мм для температурного изменения размеров панелей. Далее установите отрезанную панель в пазы и прибейте планку так, чтобы потом крепеж не мешал свободному расширению материала. Соедините панели между собой в замке.

Укладывайте панели в горизонтальном или наклонном положении. Сохраните расстояние между точками крепления в 30 см. А на углах поворота с 45° установите две J-планки, которые будут соединены задними стенками и Н-профилями.

Вот где конкретно фиксируют все эти элементы:

Способ с J-фаской более эстетичный, ведь так хорошо скрывается весь крепеж. Вот как с ней работать:

• Шаг 1. Со стороны стены установите J-профиль, прямо на доску, при помощи саморезов с шагом 50-60 см.
• Шаг 2. Далее, по верхней линии лобовой доски зафиксируйте финишную планку. Если нужно, обрежьте лишнее, подогнав длину плоской части. Шаг 3. Затем J-фаску нужно вставить в финишную планку и закрепить. Это позволит избежать волнистости самой фаски.

Что касается финишной планки, без нее можно обойтись, если вы будете использовать короткие крюки водостока. Такие крюки крепят прямо в лобовую доску, а J-фаску фиксируют саморезами. Если же торцевая или лобовая доска будут оставаться открытыми ради декоративности, тогда применяйте два J-профиля.

Также, если J-фаску нужно будет повернуть, то следуйте такой инструкции:

• Шаг 1. Начинайте монтаж софитов на карниз крыши с угла, и для этого заранее отметьте линию сгиба там, где планка будет согнута на повороте там, где остается 150 мм от края.
• Шаг 2. Теперь паз срежьте до сгиба и оставьте только завальцовку у нижней полки.
• Шаг 3. На нижней полке проделайте вырез под 45°. Теперь фаску согните так, чтобы край нижней полки оказался снаружи. Сейчас короткий край планки не нужно крепить к обрешетке, т.к. он будет прижат к лобовой доске уже следующей планкой.

Если вы дополнительно будет потом проводить держатели или кабели, тогда в такой обшивке нужно оставлять отверстие на 5 мм больше, чем нужно для сверла. Это также необходимо для сжимания и расширения.

Как установить?

Торцевая планка – очень функциональный элемент, так как она защищает и кровельные элементы от влаги, и металлочерепицу от ветра.

На торцевой доске размещается гидроизоляция, а край закрывается торцевой планкой. При помощи саморезов эта планка крепится от карниза к коньку к торцевой доске примерно через 60 см. Потом она плотно прижимается к металлочерепице.

Если необходимо, то нахлест между планками подрезают, но составлять он должен не менее 100 мм.

Чтобы избежать попадания осадков под металлочерепицу, торцевую планку крепят так, чтобы она перекрывала верхний гребень волны. Далее край листа металлочерепицы отгибают вверх.

Верхняя ендова не только выводит воду с внутреннего угла при стыке двух скатов, но еще и выполняет декоративную функцию, придавая стыкам изящный облик.

Верхнюю ендову крепят саморезами. Сделать это надо так, чтобы саморезы не прошли через нижнюю ендову, так как это может нарушить гидроизоляционный слой.

Между листами металлочерепицы и верхней планкой ендовы устанавливают саморасширяющийся уплотнитель.

Кровельные изломы бывают прямыми и обратными

При установке планок примыкания важно точно соблюдать непрерывность гидроизоляции на изломах кровли

В случае прямого излома обрешеточные доски должны быть максимально приближены друг к другу. Лист металлочерепицы, который накрывает излом, надо выдвинуть наружу, чтобы закрыть место излома. Карнизную планку здесь можно использовать как сопрягающий элемент. Затем между этим элементом и черепичным листом укладывают универсальный уплотнитель, имеющийся у любой фирмы-изготовителя кровельного материала.

Если дело обстоит с обратным изломом, то здесь используется планка примыкания к стене. Этот сопрягающий элемент укладывают стороной с завальцовкой на нижний скат. Необходимо максимально приблизить обрешеточные доски в месте излома. Далее между планками и металлочерепицей устанавливают универсальный уплотнитель.

Потом на высоту 50 мм выводится гидроизоляция. Выводят ее на стену – до штрабы. Можно использовать как универсальный уплотнитель, так и профильный – все зависит от примыкания, которое может быть и сбоку, и к торцу.

При установке коньковых элементов пленка гидроизоляции должна быть разорвана на ширину 200 мм по всей длине конька. При необходимости можно проклеить его металроллом либо фигаролью, что обеспечит конек дополнительной гидроизоляцией.

Крепеж конька проводится с обеих сторон при помощи саморезов. Делается это через верхний гребень волны в обрешетку. Со стороны торцов конек закрывают заглушками.

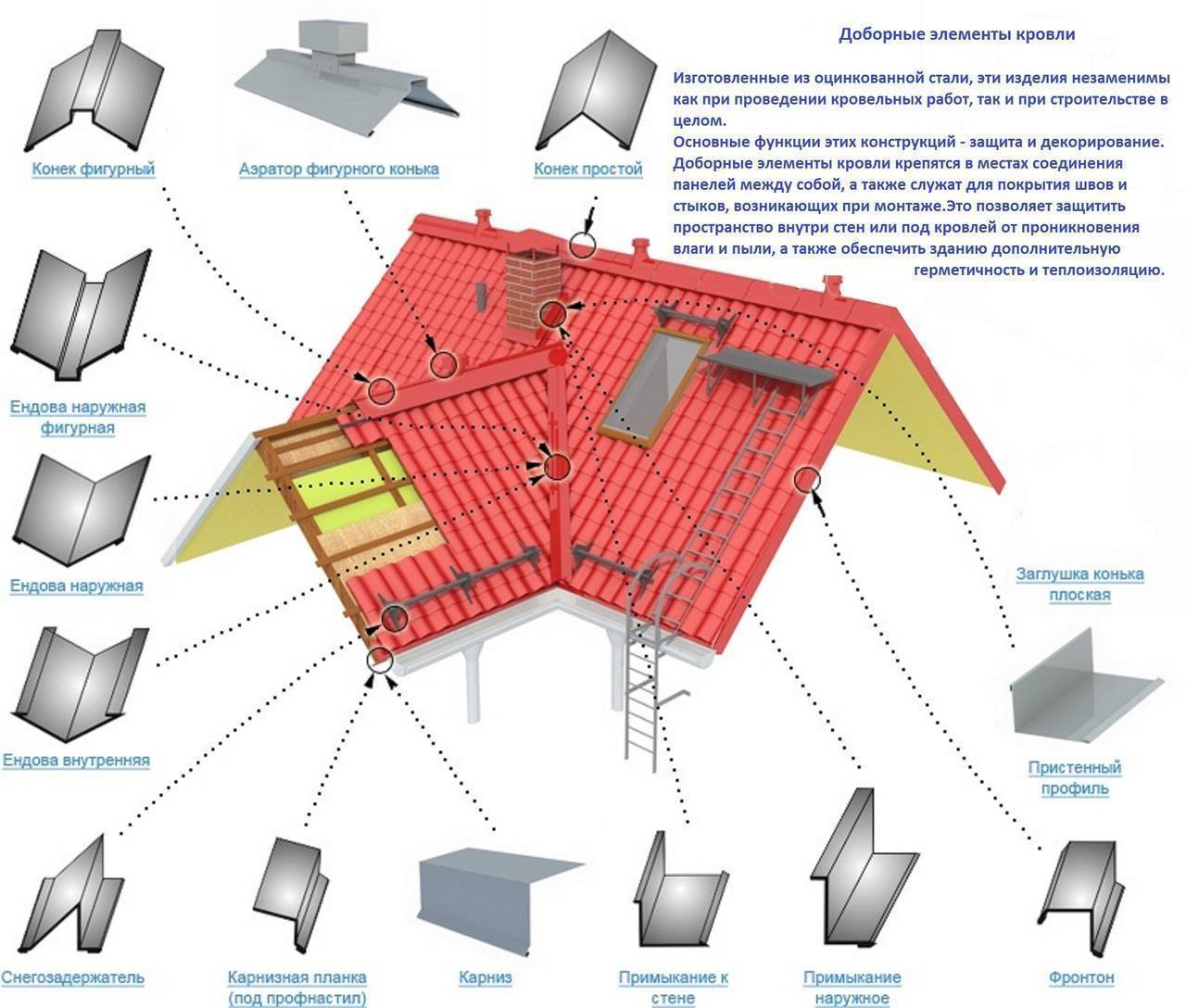

Для завершения архитектурного образа здания применяют доборные элементы для фасада. Помимо декоративной функции, данные элементы также выполняют функцию защиты уязвимых участков.

При помощи фасадных доборных деталей можно укрепить постройку и обеспечить маскировку отверстий, оставшихся после отделочных работ, а также защитить свое жилище от пыли, влаги и других осадков.

Для установки фасадных элементов, то есть окон, дверей и так далее, необходимы угловые планки, количество которых должно совпадать с суммой внешних и внутренних углов дома.

Монтаж доборки нужен для того, чтобы грамотно объединить конструктивные элементы дизайна. Изготавливают эти элементы обычно из алюминиевого или оцинкованного листа, пластизола, полиэстера, пурала и других материалов. Нанести необходимое лакокрасочное покрытие можно при завершении установки. В данном деле, как и во многих других предыдущих, необходим грамотный подход и очередность.

Для защиты оконной системы от потоков воды используют внешние подоконники. Их изготавливают в форме плоских профилей, что подчеркивает некое изящество постройки и создает гармоничный вид.

Выгодным выбором многих потребителей является вентфасад. Фасадную пленку соединяют с основанием дома. Делается это посредством установки каркаса. Это создает оптимальную звукоизоляцию и терморегуляцию, а также создает воздушную прослойку.

При необходимости замаскировать места стыков и соединение кровли с цоколем применяют доборные элементы.

Панели для фасада – это отличный аналог обшивки дома. Такие панели способны противостоять влаге и любым погодным условиям, к тому же для них нужна особая подготовка стен обустраиваемого здания. Монтаж данных панелей выполняют с помощью скоб, строительных гвоздей и шурупов.

Эти панели удобны тем, что их можно использовать и при отделке фасада, и при подшивке элементов декора. А возможно это потому, что установка данных элементов может быть как вертикальной, так и горизонтальной формы.

Размеры карнизной доски

Типовой вынос стропильных ног с обрешеткой за границы обвязки составляет не менее 50–70 см, что определяет ширину подшивки свеса. Вертикальный размер лобовой доски задается высотой этой части конструкции и выбирается с учетом того, что она должна полностью перекрывать торец стропил (под обвязочную рейку или кровельную черепицу). Для типового карниза этот показатель составляет примерно 1,8–2,4 см.

Чтобы оставался небольшой вентиляционный зазор – ширина доски делается чуть меньше (с небольшим недобором). Длина карнизной подшивки определяется габаритами крыши, а ее толщина выбирается с учетом следующих факторов:

1. Лобовая доска не выполняет никаких несущих функций (нагрузка на нее ограничена весом наполненных водой сточных желобов).
2. К ней не предъявляются требования по защищенности от сильных порывов ветра, так как перекрываемая доской площадь очень невелика.

При монтаже лобовой доски используются древесные заготовки толщиной не более 22–30 мм. Увеличение этого параметра приведет к неоправданному перерасходу стройматериала, а уменьшение снизит надежность защиты.

Назначение

Фронтальные планки нашли свое применение на крыше при решении разных задач.

• Защита кромки торца от затекания жидкости, так как значительный процент влаги проникает под покрытие кровли.

• Осуществление фиксации наружного края первого кровельного листа. Благодаря такому мероприятию не происходит тепловых потерь, а пароизоляционная пленка не страдает от механических повреждений.

• Придание зданию привлекательного и ухоженного вида. При правильности установки ветровой планки закрываются стыки, перехлесты, утеплитель и гидроизоляционный слой.

По окончании работ с фронтальными приспособлениями скаты кровли получатся аккуратными и будут выглядеть, как монолит. Благодаря такой накладке, усиливается жесткость кровли, а также происходит защита ее краев от птиц.

Правила установки

Ветровая планка устанавливается как одна из самых последних деталей. После обрамления торцов остается только установка конька. Монтаж торцевого элемента проводится в следующем порядке:

1. К обрешетке, на которую укладывается профилированный настил, крепиться торцевая доска шириной 80 мм, толщиной 25 мм. Монтаж доски проводится с помощью строительных гвоздей диаметром не менее 4 мм и длиной 100–120 мм.
2. Поверх торцевой доски проводится монтаж ветровой планки. Крепление производится с помощью кровельных саморезов диаметром 4,8 мм. Конструкция саморезов подразумевает наличие уплотнительной шайбы (резиновой прокладки). Крепежи должны располагаться с шагом 200–300 мм. Монтаж саморезов осуществляется только с помощью шуруповерта.

1. Монтаж планок выполняется от нижней точки торца в сторону конька. Детали стыкуются внахлест. Глубина нахлеста не менее 50 мм. Крепление профнастила с помощью строительных гвоздей категорически запрещается, ведь ударная нагрузка нарушает целостность защитного покрытия. Кроме того, во время забивания гвоздей получается отверстие в профлисте на 1–2 мм больше диаметра крепежа. В эти щели проникают влага и незащищенная середина кровельного листа подвергается коррозии.
2. Конец ветровой планки загнут для направления стекания атмосферных осадков. Но нередко установка детали происходит с образованием зазора между планкой и поверхностью профилированного покрытия. В этом случае необходимо предусмотреть монтаж уплотнителя. Крепить уплотнитель следует с внутренней стороны доборного элемента.

Для заполнения зазора можно применять следующие виды уплотнителя:

• универсальный самоклеящийся;
• универсальный саморасширяющийся (ПСУЛ).

Благодаря своим свойствам эти материалы отлично работают в конструкции кровли. Они создают барьер для проникновения влаги, не разрушаются под воздействием ультрафиолета, хорошо переносят температурные перепады от -45оС до +85оС. Специальные пропитки защищают от заражения грибками и плесенью. Чтобы стык между профнастилом и планкой был 100% надежным от протекания, доборный элемент должен закрывать две волны покрытия. Обобщая данную информацию, можно отметить, что существует три типа узлов и видов монтажа:

1. Применение фронтальной детали с широкой горизонтальной частью, перекрывающей 2 волны профнастила. Крепить на гребне второй волны длинными саморезами.
2. Фронтальная планка шириной около 125 мм, перекрывает только одну волну, но обязательно применение уплотнителей. Монтаж с помощью коротких саморезов на торцевой доске.

1. Допускается монтаж фронтальной детали с устройством торцевого бруска. Однако, такой узел крепления не кажется прочным и надежным.

Можно ли совсем обойтись без торцевого элемента кровли? В строительных нормах и правилах нет строгого указания на этот счет. Только у незащищенного покрытия срок службы сокращается в 2–3 раза. Рекомендуем следующие видео для ознакомления:
