Что подкладывают под «лапы» наружного блока кондиционера?

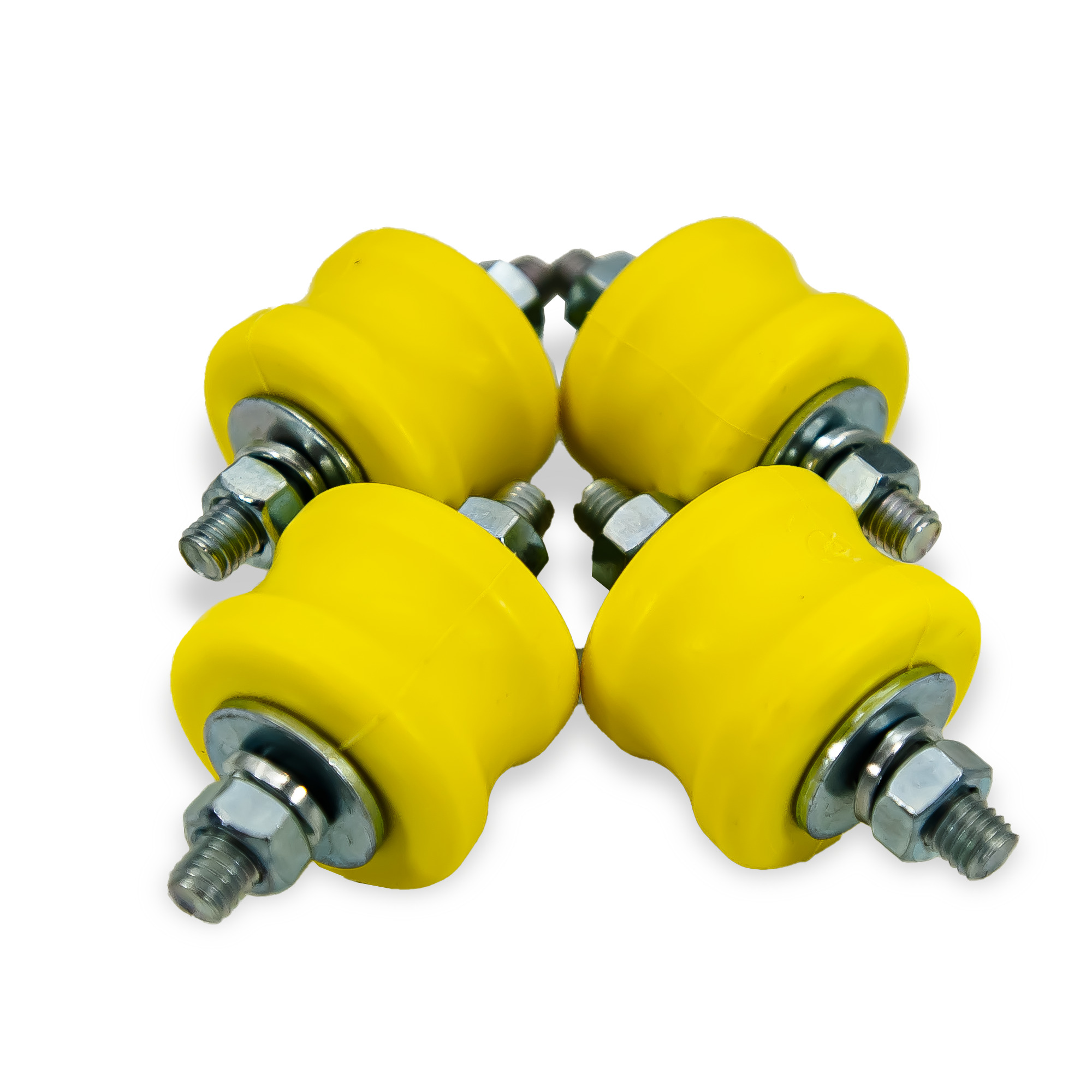

Как снизить шум компрессора и его вибрацию в жестко закрепленной конструкции: кондиционер + кронштейны + стена? Наружный блок кондиционера ставят на специальные, изготовленные заводским способом и покрашенные напылением от коррозии, уголки — кронштейны. К ним он крепится болтами М8 с гайками, между которыми ставятся шайбы. Вся конструкция состоит из металлических частей и если что-то будет вибрировать, то это будет усиливаться самим корпусом кондиционера. Иногда вентилятор издает лишние децибелы и превышает шумовой порог или закреплен со смещением (!) Этим грешат Самсунги с пластиковыми корпусами. Как правило, больше производители ничего не дают. Здесь мы можем слегка взгрустнуть. Но есть выход из этой ситуации. К отдельным брендам (тот же Samsung, LG) в комплектации можно найти резиновые прокладки — виброгасители. Внутри компрессора сам двигатель стоит на пружинах, которые снижают его вибрацию. Кроме того, если открыть корпус наружного блока, можно увидеть, что сам компрессор также установлен на толстых резиновых кольцах. Еще для большего снижения уровня шума вентилятора, компрессора можно подложить примерно такие же резинки-амортизаторы. Они бывают различных видов и размеров. Вот фотографии, на которых вы можете рассмотреть их в деталях.

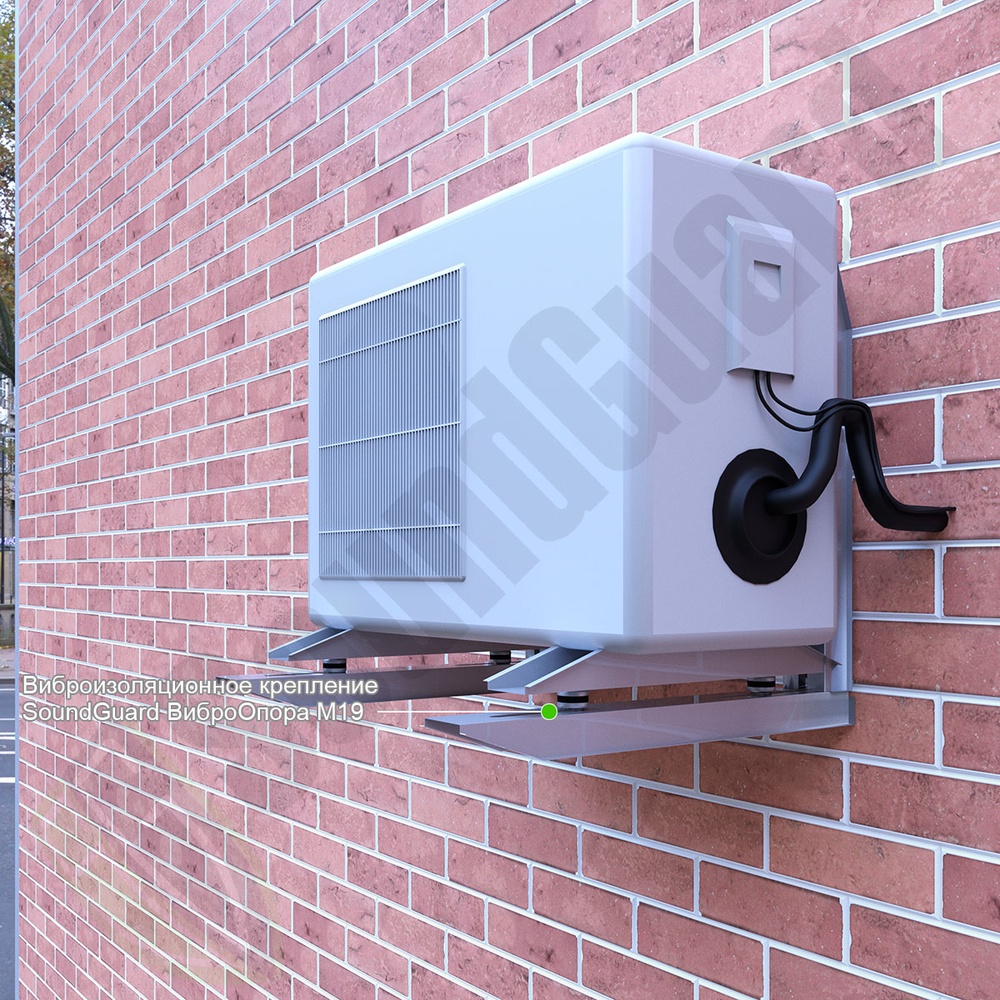

За отдельную плату (500 руб.) мы можем установить эти резиновые втулки на вашем кондиционере. Иногда они помогают существенно снизить уровень шума вибрации (если дом панельный или обшитый вентилируемым фасадом). Вы и ваши соседи будут очень довольны тишиной. Наш сотрудник, в мае месяце, побывавший в Греции, в командировке, отметил, что в большинстве гостиниц кондиционеры стоят на таких вот резиновых вставках. Сами наружные блоки установлены даже на полу и под лапами также установлены шумопоглотители, чтобы отдыхающие могли насладиться тишиной.
И маленький бонус из Греции!
А то все про кондиционеры, да про кондиционеры.
Сделаем маленькое лирическое отступление от темы.
На дворе лето, жара, не пора ли в отпуск.
Попробуйте греческий апельсиновый мед. потом напишите, какой он?
Виброопоры для наружнего блока кондиционера — чем заменить?
Добрый день. Предстоит установить 2 кондиционера для квартиры (один — на несущей стене из кирпича — под окном, второй — на поверхности балкона, на балконе снаружи металлический профлист от застройщикаи внутри балкона выложена «стенка» из сибита). Ищу виброопоры , виброгасители, вибродемфирующие подкладки для наружнего блока кондиционера. Но все сайты — Московские, в Новосибирске ничего нет. Чем можно заменить? Фирма. где куплены кондиционеры, и будет монтаж, не предлагает ничего подобного. Спасибо.
Для себя я и прораб, и мастер!
Подложите резину 10мм толщиной .
Если ты понял одно дело, поймешь и восемь .

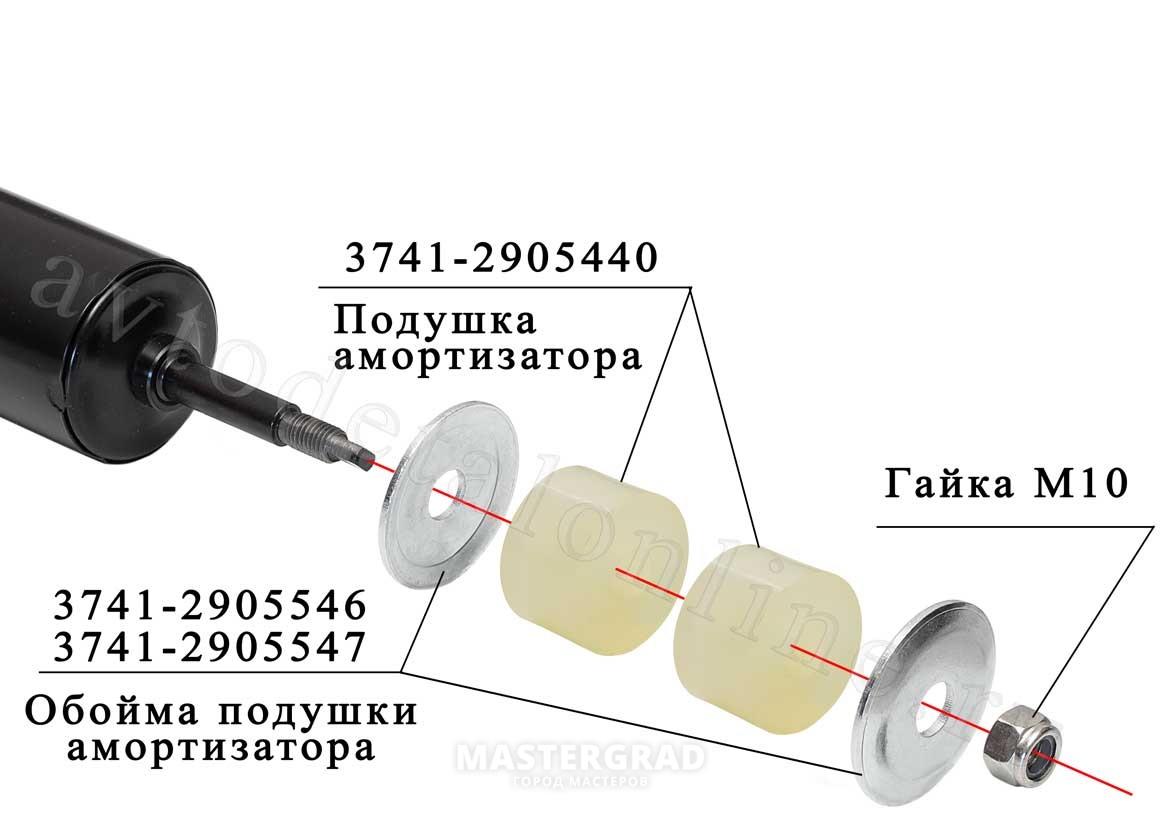

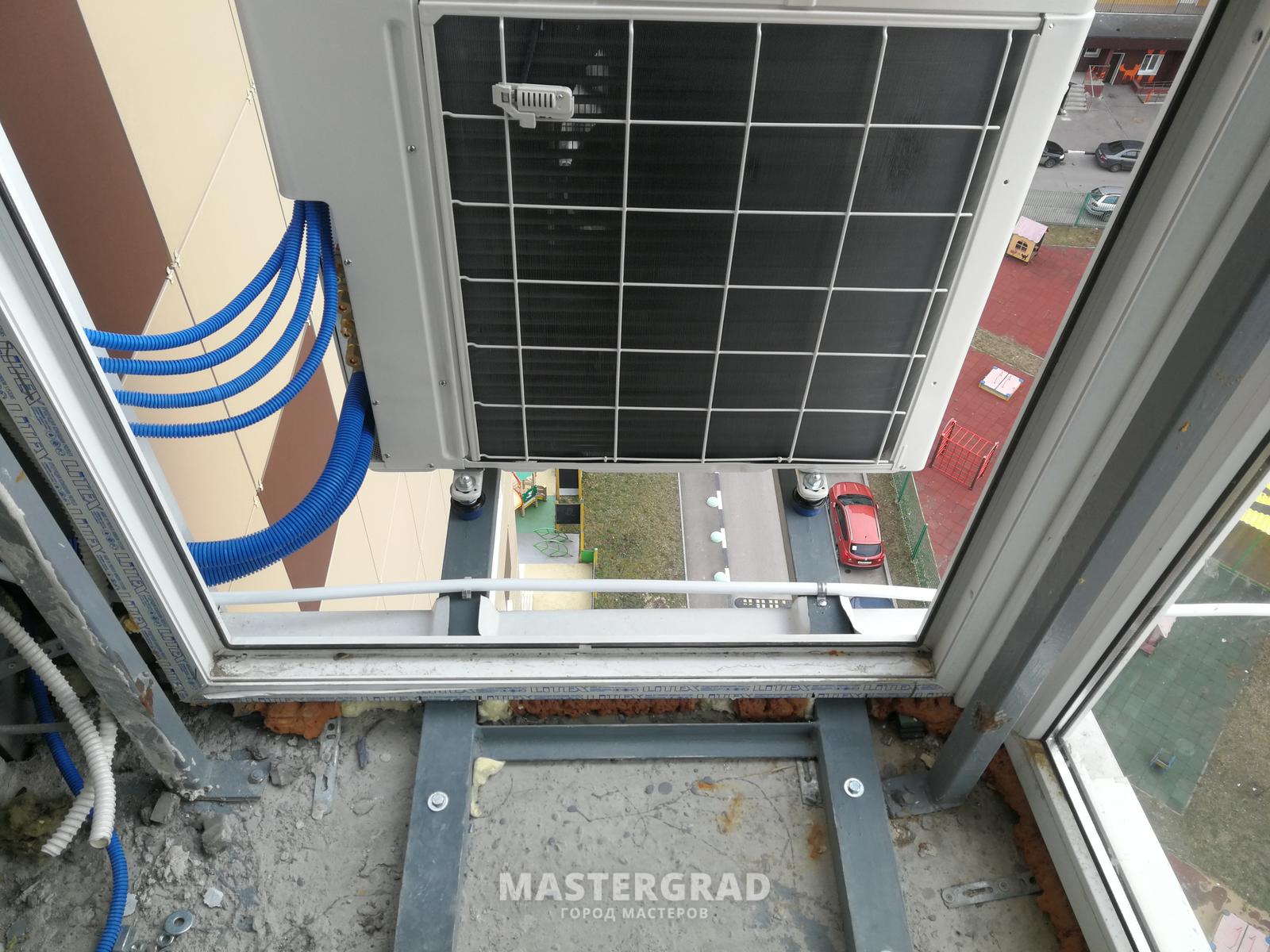

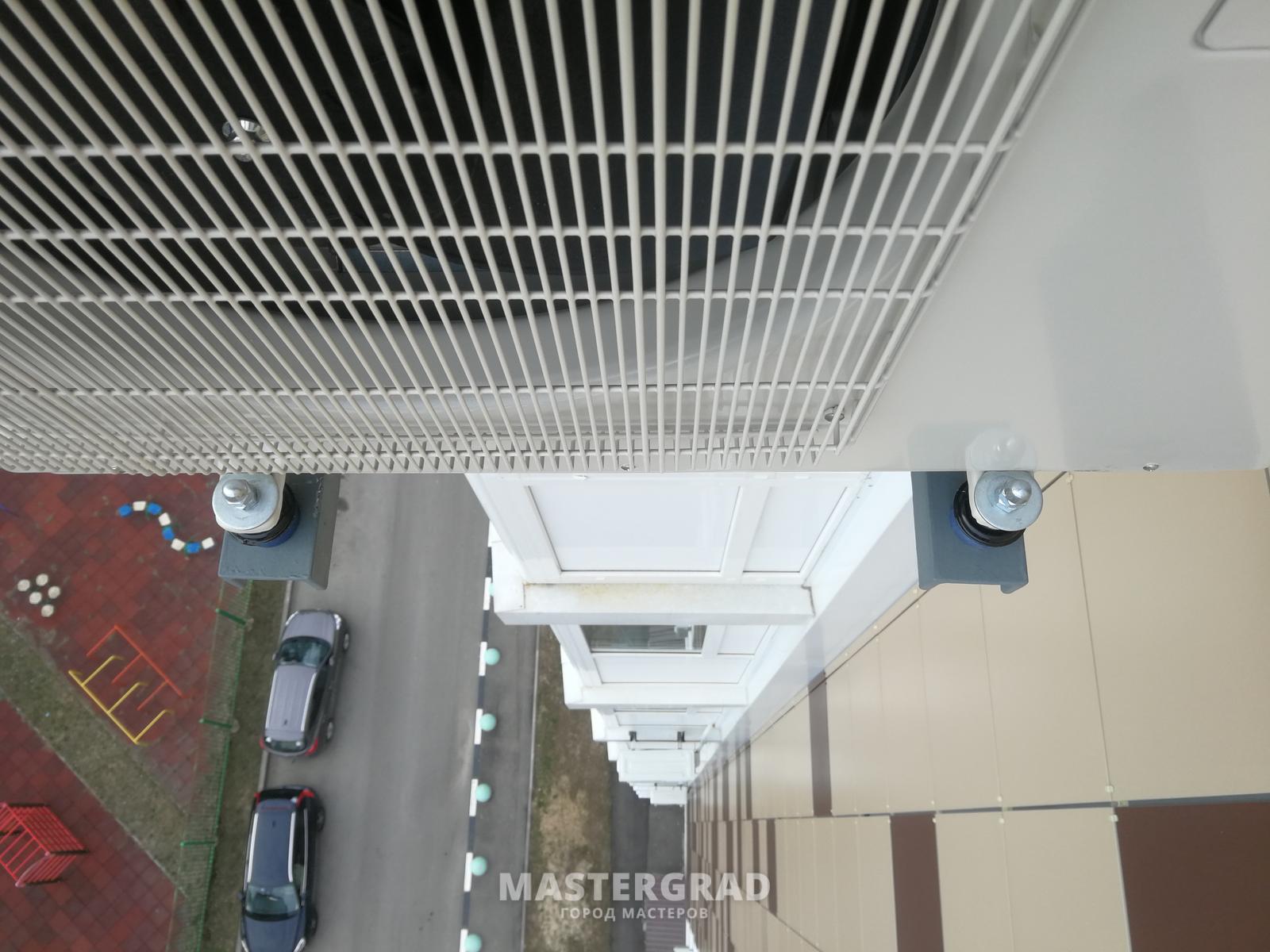

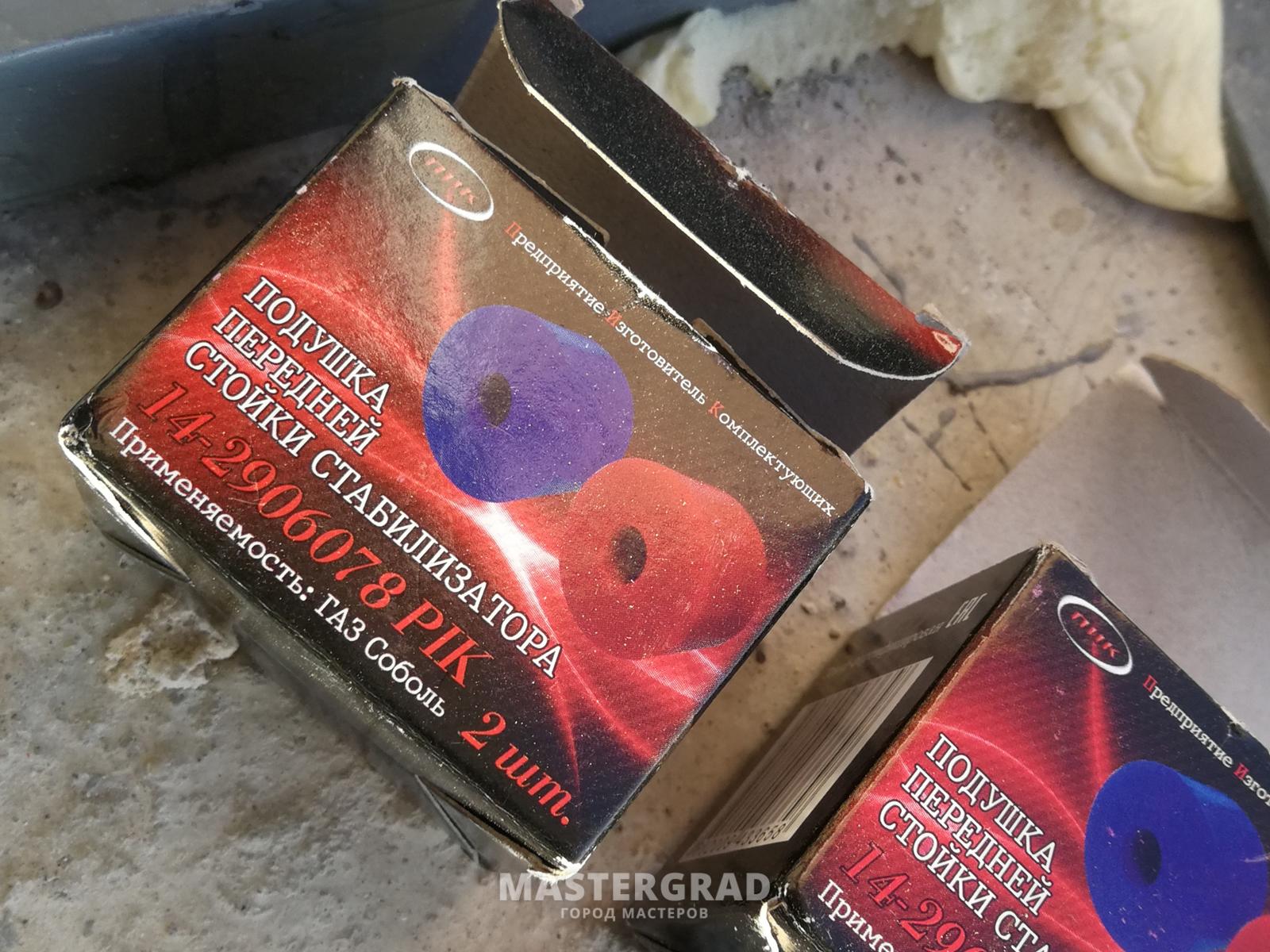

Чуть жестче работают,но работают,уретановые опоры от всяких автомобилей.Крепление болтом насквозь-более надежное,блок не может упасть,даже при разрушении опор,на фото ниже мульт на 3 головы и полиуретановые опоры от соболя.

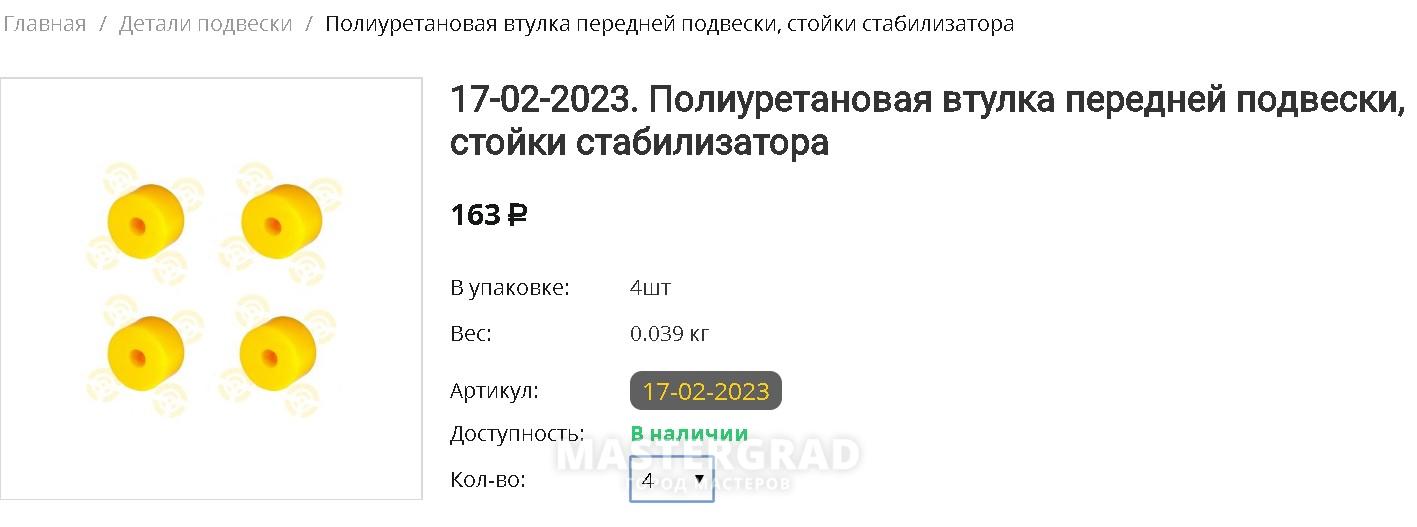

КАТРАН , спасибо большое. Нашла похожие

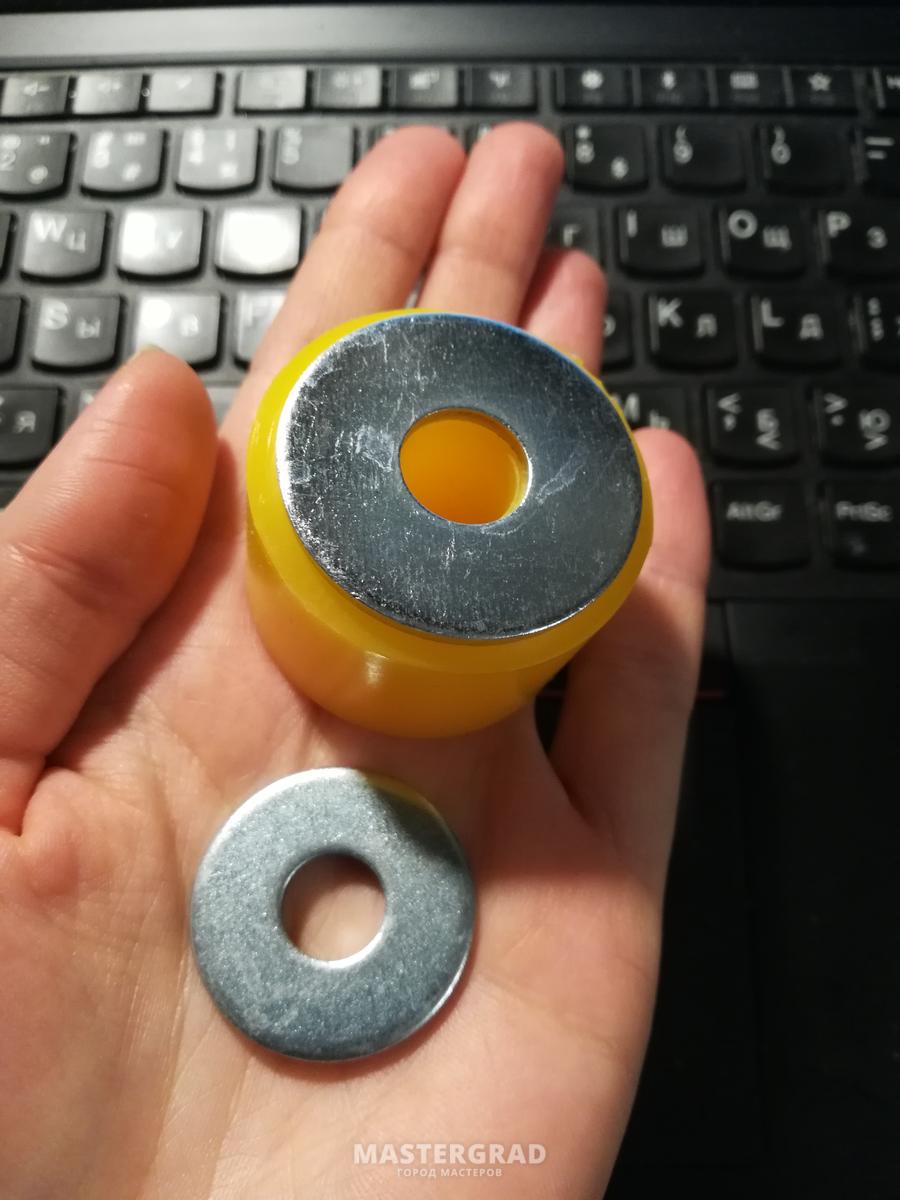

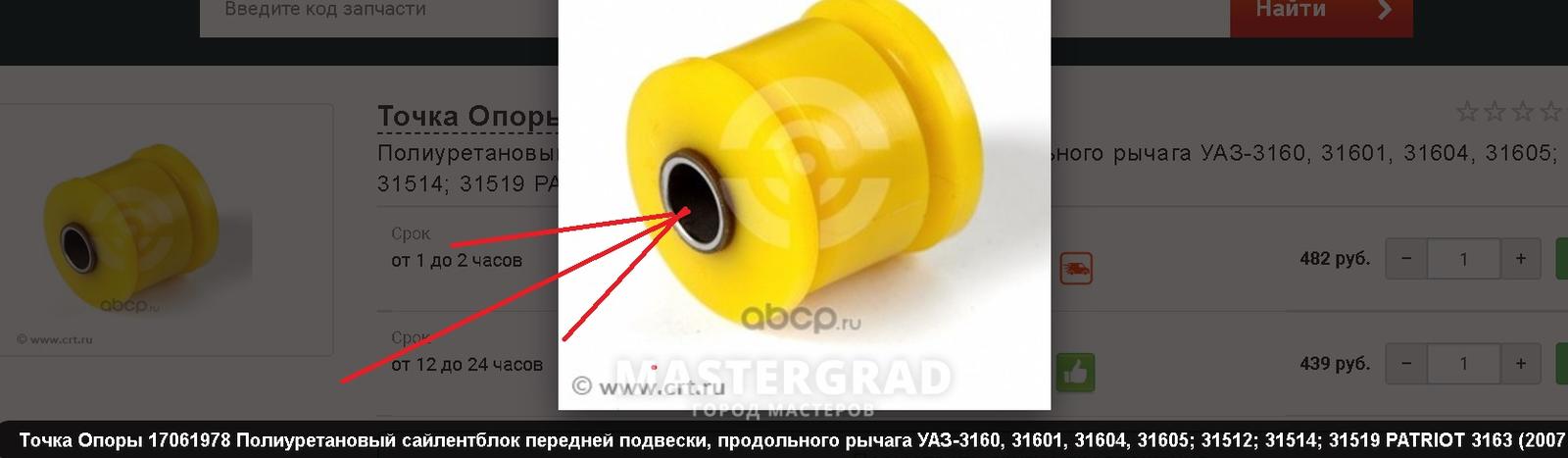

Есть еще вот такая деталь, уже с внутренней втулкой из металла, хуже? Вибрация будет передаваться?
КАТРАН , Скажите, пожалуйста, что такое «МУЛЬТ на 3 ГОЛОВЫ»? Как называется черная деталь как шайба?
Для себя я и прораб, и мастер!
myremont , Мульт на 3 головы это сокращение ,один большой наружный блок,рассчитанный на работу с 3 внутренними.Черная деталь как шайба,это специальная шайба,купленная в том же магазине запчастей,что и опоры.Внутренняя втулка в данном случае не нужна,она все испортит.
КАТРАН , подскажите, пожалуйста, какой диаметр шпильки используется и какой диаметр у внутреннго отверстия у «подушки»?
Для себя я и прораб, и мастер!
myremont , Не помню внутренний диаметр последних подушек,около 12 мм,болт м10.

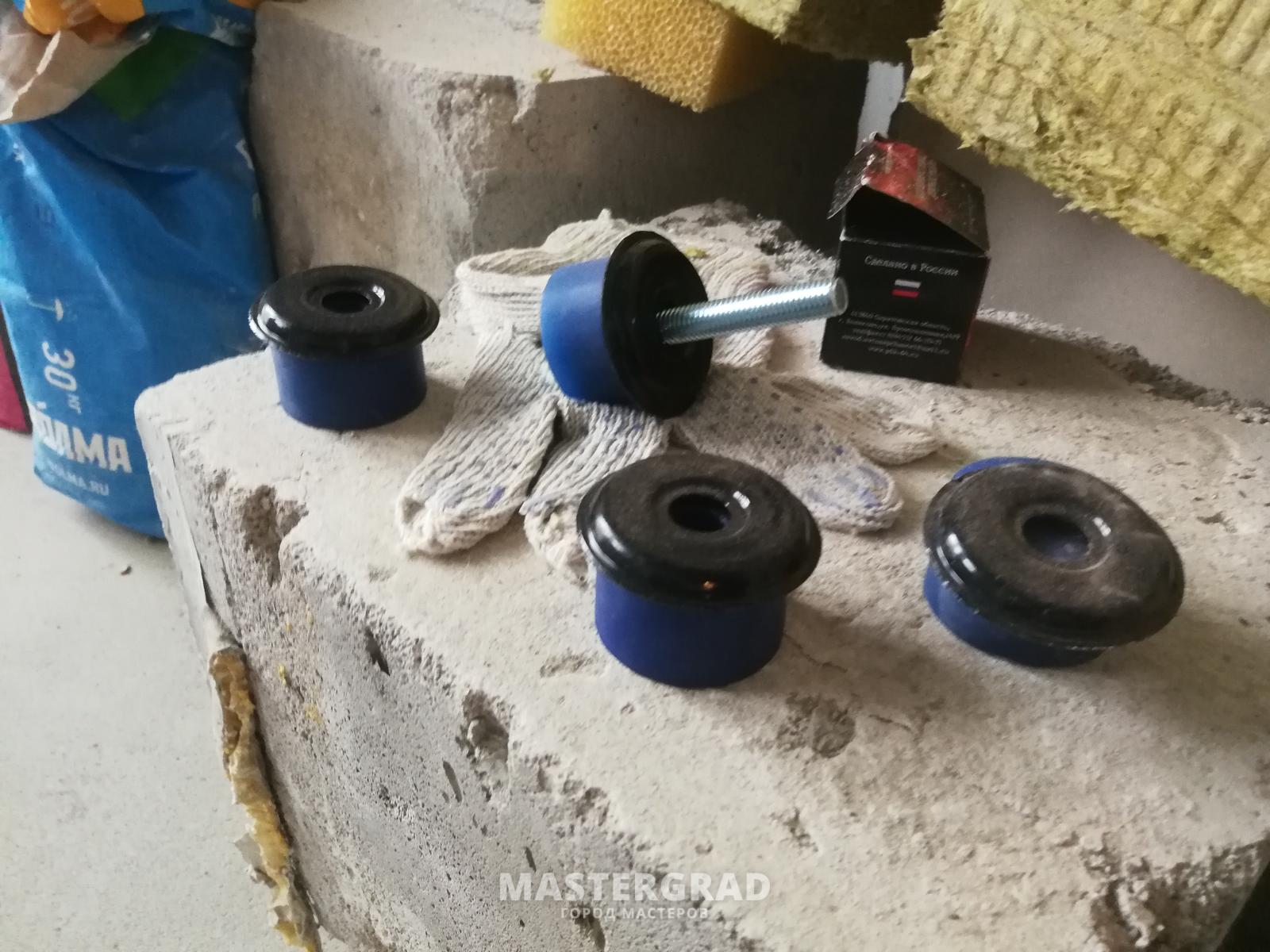

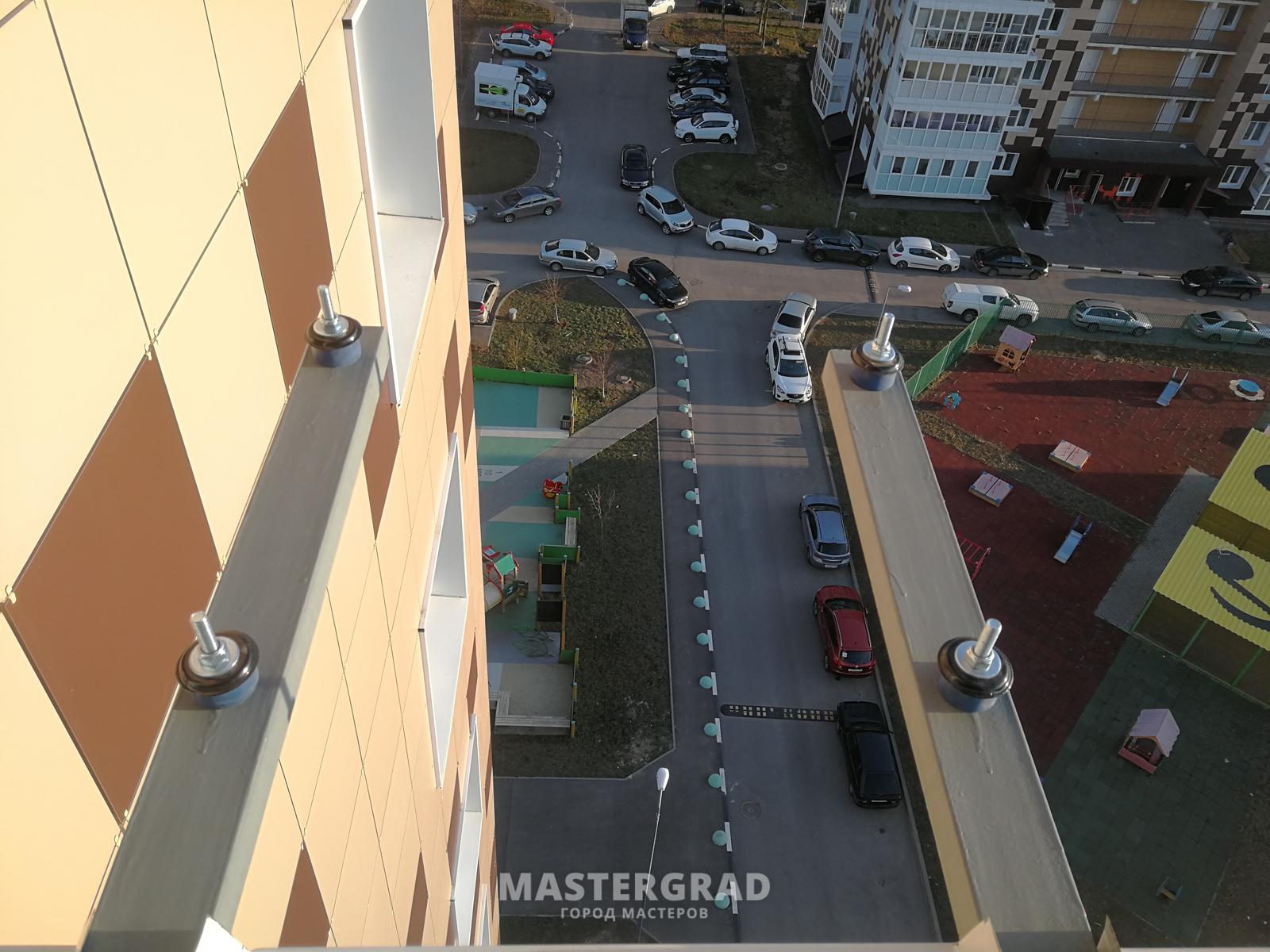

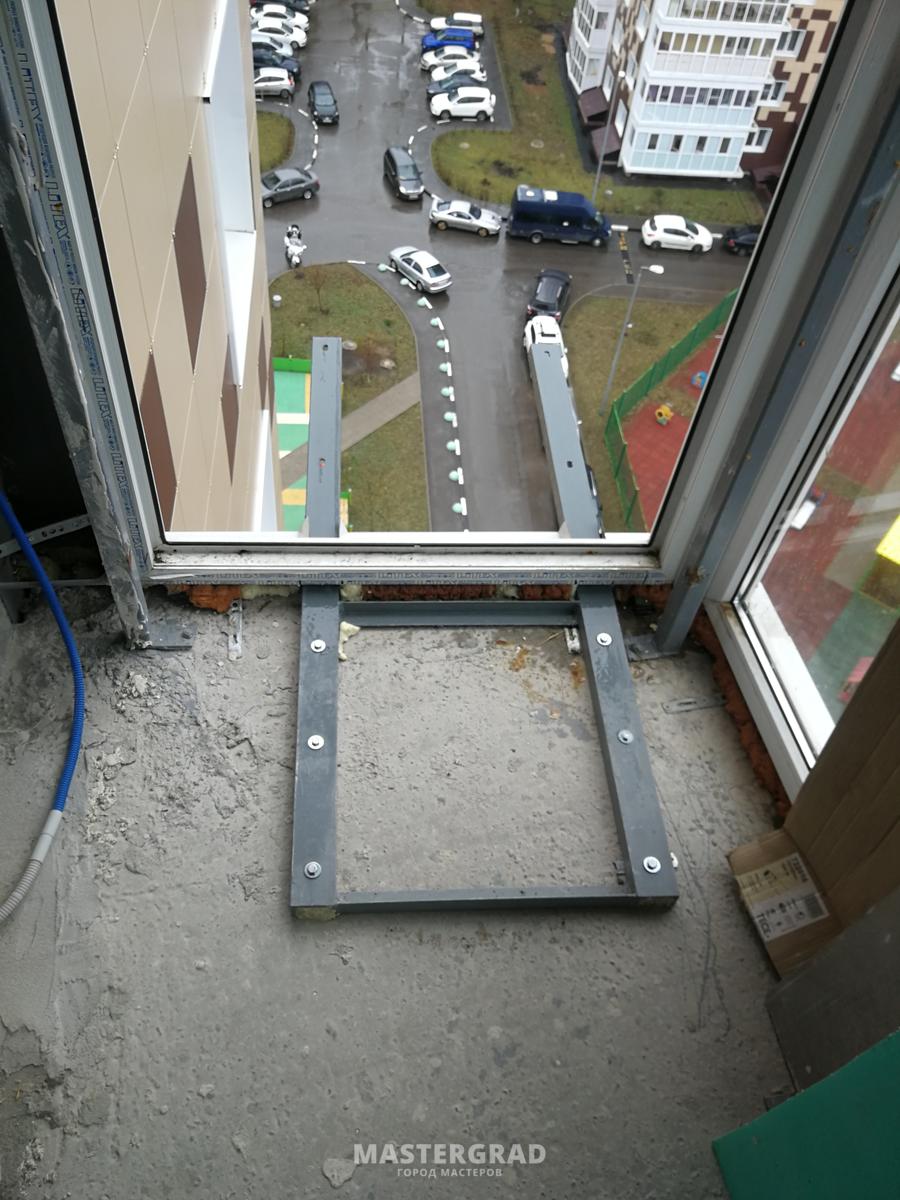

Вот мой результат: шайбы ошинкованные и втулка полиуретановая.
Для себя я и прораб, и мастер!
myremont , Если наружный блок не такой большой и тяжелый (этот блок на три головы весит 68 кг), то не пренебрегайте ранним советом Катрана использовать аналогичные полиуретавые втулки от Волги (выше были их фото с кат.номерами). Они меньше по размерам и помягче. Черная шайба не дает раздавливать втулку при затяжке крепежа, там специальная «отбортовка» (или выпресовка) которая, при затяжке, поджимает внешний диаметр втулки внутрь себя, не давая ей «разъезжаться в стороны. Ну и воды меньше затекать будет. Думаю это скажется на продолжительности жизни втулок
myremont , Если наружный блок не такой большой и тяжелый (этот блок на три головы весит 68 кг), то не пренебрегайте ранним советом Катрана использовать аналогичные полиуретавые втулки от Волги (выше были их фото с кат.номерами). Они меньше по размерам и помягче. Черная шайба не дает раздавливать втулку при затяжке крепежа, там специальная «отбортовка» (или выпресовка) которая, при затяжке, поджимает внешний диаметр втулки внутрь себя, не давая ей «разъезжаться в стороны. Ну и воды меньше затекать будет. Думаю это скажется на продолжительности жизни втулок
Max0123 , спасибо, я так и сделала, в интернет магазине деталей ввела артикул, который на фото на упаковке. Его и купила. Что за чёрная резиновая шайба — пока для меня секрет. Просматриваю фото резиновых деталей для автомобилей, чтобы выбрать подобное , но проблема в том, что мы не автомобилисты, даже не знаем, как реально называется «МУЛЬТ НА 3 ГОЛОВЫ»
Источник
Шумит внешний блок кондиционера: решение
Как снизить гудение внешнего блока
После нарезки уголка проделываем по 3 отверстия под крепление на стене. По 2 отверстия для кондиционера на каждом из кронштейнов. Под болты М10 отверстия 12 мм, чтобы они не соприкасались непосредственно с металлом. Он толстый, сверлим последовательно 4, 6, 8, 10, 12 мм сверлами с водой.
Неправильно закрепленный кронштейн будет передавать вибрации на стену. Поэтому сделайте крепление его по всей его длине. Пятка (нижняя часть) должна быть закреплена к стене обязательно!
Так как на стенке планируется еще 150 мм слоя утеплителя, автору видео пришлось вынести внешний блок дальше, чем обычно. Из-за этого нижнюю часть усилил 2 уголками. При креплении на обычном расстоянии одинарного мощного уголка достаточно. Перед установкой проверьте, хорошо ли закреплен компрессор внутри? Не задевает ли что-либо об него? Не задевает ли что-либо вентилятор при вращении? Закреплена ли решетка вентилятора? Не болтаются ли какие либо другие внутренние элементы блока?
Все швы кронштейна провариваем. Пусть он будет вечным. Угол укрепляем откосом. Все сварные швы тщательно зачищаем. Перед покраской обезжириваем металл. Используем автомобильный грунт, который устойчив к атмосферным явлениям и температурам. Эмаль для покраски берем автомобильную. Для уменьшения передачи вибраций примерите демпфирующие плотные резиновые прокладки, к примеру, на основе резинового автомобильного коврика.
Размечаем отверстия под крепежные болты прямо по кронштейнам. Отверстие в резине проще сделать пробойником, как сверлом. Из той же резины прокладки под шайбы, чтобы крепеж жестко не соприкасался.
Вот так выглядят кронштейны с крепежом и прокладками в сборе.
Вместо стандартных резинок, установите, например, подушки опоры двигателя от автомобиля. По 140 рублей за штуку недорого. Гайки к подушкам берите в автомагазине. Резьба на них с шагом 1,25, а не классическая 1,5. Для крепления в стену желательно взять демпфирующие дюбеля. Например, пластиковые. Проверяем горизонтальность кронштейнов уровнем, устанавливаем внешний блок на опоры. Кондиционер установлен. Ни единого шороха от него внутри не слышно. Да и снаружи работает тише холодильника. Вам теплого лета и отсутствия проблем с климатической техникой!
Жарко летом в машине? Сделайте самодельный кондиционер для нее.
2 комментария
Сделал проще. Заказал у токоришек 8 седел под вазовские пружины клапанов и установил. Пробовал и резиновые прокладки, причем клеил их в три слоя (чередина из пенистой резины), и купил самые маленькие (учитывая массу моего блока) виброопоры. Вибрация снижается, но не так как хотелось бы. При установке на пружины проблема решилась. Стоимость пружин около 60 р. за штуку. Седла точились из АМН. Все поставил с гровером. Для пущей надежности (от нерадивых соседей или альпинистов) прикрутил блок тросами к стене. Если кому поможет- спасибо – не за что. ))))
Александр , 23:14 Сделал проще. Заказал у токоришек 8 седел под вазовские пружины клапанов и установил. Пробовал и резиновые прокладки, причем клеил их в три слоя (чередина из пенистой резины), и купил самые маленькие (учитывая массу моего блока) виброопоры. Вибрация снижается, но не так как хотелось бы. При установке на пружины проблема решилась. Стоимость пружин около 60 р. за штуку. Седла точились из АМН. Все поставил с гровером. Для пущей надежности (от нерадивых соседей или альпинистов) прикрутил блок тросами к стене. Если кому поможет- спасибо — не за что. ))))
александр, а можно сборочный чертёж сёдел с пружинами
