Вибростол из старого электродвигателя своими руками

Если вы до сих пор не поняли, зачем же нужен вибростол, то ответ прост. Вибростол нужен для того, чтобы уплотнить структуру материала, из которого отливают тротуарную плитку. Сам по себе раствор имеет рыхлую структуру. После помещения форм с раствором на вибрационный стол, под действием вибраций, которые делает электродвигатель с эксцентрическим элементом, раствор в формах уплотняется до определенного момента. Лишние пузыри воздуха выходят с раствора, материал распределяется по всей форме, и его состав усредняется. Это полезное изобретение очень сильно упростит ваше участие в изготовлении плитки. А сейчас мы отправимся делать вибростол своими руками в домашних условиях.

Чтобы изготовить вибростол нам понадобится:

1. Электродвигатель.
2. Швеллер (для изготовления станины)
3. Лист металла не менее 3мм толщиной.
4. Пружины из каленой стали.
5. Пульт управления электродвигателем.

Чтобы приступить к работе, нужно собрать минимальный набор инструментов, а именно: сварочный аппарат, УШМ, дрель. Сделать вибростол своими руками вполне реально за 1 рабочий день. Но второй день пойдет на исправление различных мелких косяков, который в любом случае нужно будет доделать.

ШАГ 1: станина вибростола. Для изготовления станины вибростола используем сороковой швеллер толщиной 4 мм. Станина вибростола представляет собой 4 вертикальные опоры, связанны между собой поперечными перемычками сверху и снизу. Конструкция должна быть достаточно массивной, чтобы выдерживать нагрузку от формочек с тротуарной плиткой. Станину вибростола не нужно делать высокой. Вертикальные опоры делаем высотой 1 метр. Размеры нашего вибростола 1 х 1 метр.

ШАГ 2: рабочая поверхность. Рабочая поверхность самодельного вибростола представляет собой целостный листовой прокат толщиной 3 – 5 мм. Размеры листа соответствуют размерам станины (1 х 1 м). По краям столешницы необходимо приварить металлические уголки, чтобы предотвратить возможность падения форм со стола. Привариваем по периметру листа уголок 25 мм.

ШАГ 3: пружинные элементы. Чтобы вибрация от стола не передавалась на станину, необходимо сделать примитивный буфер. По краям столешницы нужно расположить 4 пружины. Чтобы закрепить пружины на станине и столешнице, нужно сделать чашки. Находим трубу подходящего диаметра, отрезаем от нее 8 частей одинаковой длинны. Высота чашки примерно 5 см. Привариваем их на углах станины и соответственно так же и на столешнице. Помещаем туда наши пружины, и готово. Пружины не более 15 см длинной. Под низ и под верх пружины нужно положить по куску толстой резины, чтобы максимально уменьшить вибрации самодельного вибростола.

Инструкция по изготовлению вибростолов

Если вы не готовы потратить деньги на агрегат, который пригодится вам единожды, но желание сэкономить на покупке тротуарной плитки высоко, стоит попытаться изготовить вибростол своими руками. Что же необходимо, чтобы изготовить вибростол своими руками:

• чертеж;
• четыре стальные трубы;
• уголок (швеллер);
• металлический лист для изготовления столешницы;
• болгарка или электроножницы для работы с металлическими элементами;
• вибромотор на 220 В нужной мощности и четыре болта для его закрепления;
• сварочный аппарат;
• дрель.

В том случае, если все необходимое есть у вас в наличии, можно приступать к изготовлению вибростола своими руками.

1. Оптимальные размеры основания стола — 70 смx70 см, однако каждый мастер вправе изготовить стол таких размеров, которые соответствуют его потребностям. Чем больше объем производства, тем, соответственно, шире должна быть вибрирующая поверхность стола и мощнее двигатель. Основание легко сделать из металлического уголка (достаточно 50×50 мм) или швеллера. Отдельные элементы его можно соединить при помощи электросварки или болтов. В последнем случае конструкция получится разборной. Это удобно, если вы собираетесь перемещать ее с одного объекта на другой. Однако болты имеют свойство расшатываться, поэтому жесткость конструкции уменьшится.
2. К готовому основанию необходимо присоединить ножки из стальных труб. Для придания устойчивости агрегату к ним либо приваривают металлические пластины, либо закапывают их в землю и заливают цементным раствором. Первый вариант используют, если требуется передвижная конструкция. Во втором случае стол будет стационарным.

При изготовлении ножек нужно учесть три момента:

• вибромотор не должен касаться земли;
• высота ножек должна быть такой, чтобы мастеру было удобно работать, не нагибаясь;
• все 4 ножки должны быть строго одинаковых размеров, иначе столешница будет располагаться под углом и бетонная смесь станет вытекать при вибрации.

После того, как вы подготовили основание, пора приступать к изготовлению столешницы. Для этого в каждый угол, а также в центр основания необходимо закрепить шесть стальных пружин. Приобрести их можно на авторынке. Пружины от мопеда, разрезанные на две части, отлично подойдут для изготовления вибростола. Также пригодны пружины от амортизаторов или клапанов автомобильного мотора.

В качестве рабочей вибрирующей поверхности часто используют лист стали с бортиками, к которому снизу прикреплен вибромотор. Место, в котором его следует закрепить, отмечено на чертеже. На столешнице располагают формы, в которые и заливают бетон. Другой вариант конструкции рабочей поверхности — стальная рама с листом ОСБ, ДСП или фанеры внутри.

Соединить столешницу и станину можно разными способами:

• пружину одним концом приварить к рабочей поверхности, а другим — к основанию (неразъемное соединение);
• один конец пружины электросваркой закрепить на столешнице, а другой вставить в стакан высотой, равной трети пружины, установленный на станине;
• можно поменять местами места крепления пружины и расположения стаканов.

Вибродвигатель закрепляют на столешнице неподвижно. Если использовать модели ИВ-98 или ИВ-99, то вибрация получится очень сильной. Рабочая поверхность в этом случае должна быть из стального листа толщиной не менее 10 мм или иметь утяжеление (бетонные балласты).

Этого не потребуется, если взять самый обыкновенный электродвигатель и установить на нем самодельный эксцентрик вместо шкива. Впрочем, можно отрезать отдельные его части или просверлить в нем несколько отверстий, произведя таким образом его разбалансировку.

Расположить вибродвигатель можно тремя способами:

• в горизонтальной плоскости (вибрация тогда получится горизонтальной);
• в вертикальной плоскости (с горизонтальными колебаниями);
• под углом в 45 градусов к столешнице (для получения вибрации во всех плоскостях).

Как видите, конструкция проста и изготовить вибростол своими руками вполне реально. Было бы желание.

Как сделать вибростол своими руками с горизонтальной вибрацией

Размеры вибростола для плитки

размеры столешницы целесообразно сделать 600х600 или
удлинить одну или обе стороны. Делать их уже – нецелесообразно, т.к. при
вибрировании формы имеют свойство перемещаться и их нужно постоянно «ловить»
или же устанавливать меньше и располагать строго по центру. Слишком узкий стол
снижает производительность вибростола и является довольно неустойчивой
конструкцией.

Примечание. На размеры вибростола влияет и запланированный
объем производства, чем он больше, тем больше должны быть размеры столешницы. В
свою очередь, увеличение габаритов столешницы выдвигает повышенные требования к
материалу ее изготовления, к устойчивости станины и мощности двигателя.

высота вибростола. Рассчитывается исходя из физиологических
параметров человека, который будет работать за столом. При среднем росте
удобной высотой является 900-1000 мм.

Примечание. Определяясь с высотой стола, учтите способ его
установки. Если ноги стола будут укапываться и цементироваться их нужно сделать
длиннее. Если конструкция будет мобильной – такой высоты достаточно.

Инструмент:

• сварочный аппарат;
• дрель;
• болгарка.

Материалы для изготовления стола:

материал для столешницы. В качестве такового можно
использовать фанеру или металл. Фанерная столешница (14 мм) за счет малого веса
позволяет передать большую вибрацию от вибродвигателя, к тому же значительно
снижается уровень шума при работе. Но большинство пользователей отдает
предпочтение металлу, стальному листу толщиной в 5-10 мм, в виду большего
ресурса его использования.
Столешница для вибростола из ДСПСтолешница для вибростола из листовой стали

Примечание. Более тонкий лист следует усилить металлической
трубой или уголком, приварив их по периметру и по центру.

металлический уголок 50х50 мм (136 руб/м.п.). Для окантовки
столешницы. Такой бортик не позволит формовочным емкостям сместиться с
поверхности во время вибрации;

Бортик вибростола из уголкаОграничитель края вибростола из уголка

швеллер для крепления мотора (от 211 руб/м.п.).
Приваривается в центре под столешницей. В нем просверлены отверстия под болты
для крепления мотора;

Швеллер для крепления вибромотораКрепление для вибромотора

металлические трубы для ног опоры – 40х40 при толщине в 2 мм (107 руб/м.п.);

трубы для формирования верхних перекладин – 40х20 при
толщине в 2 мм. (84 руб/м.п.) и нижних перекладин – 20х20 при толщине в 2 мм.
(53 руб/м.п.). Если используется одинаковый размер заготовок, нужно брать более
массивные, т.к. они должны выдерживать вес столешницы и размещенных на ней
форм;

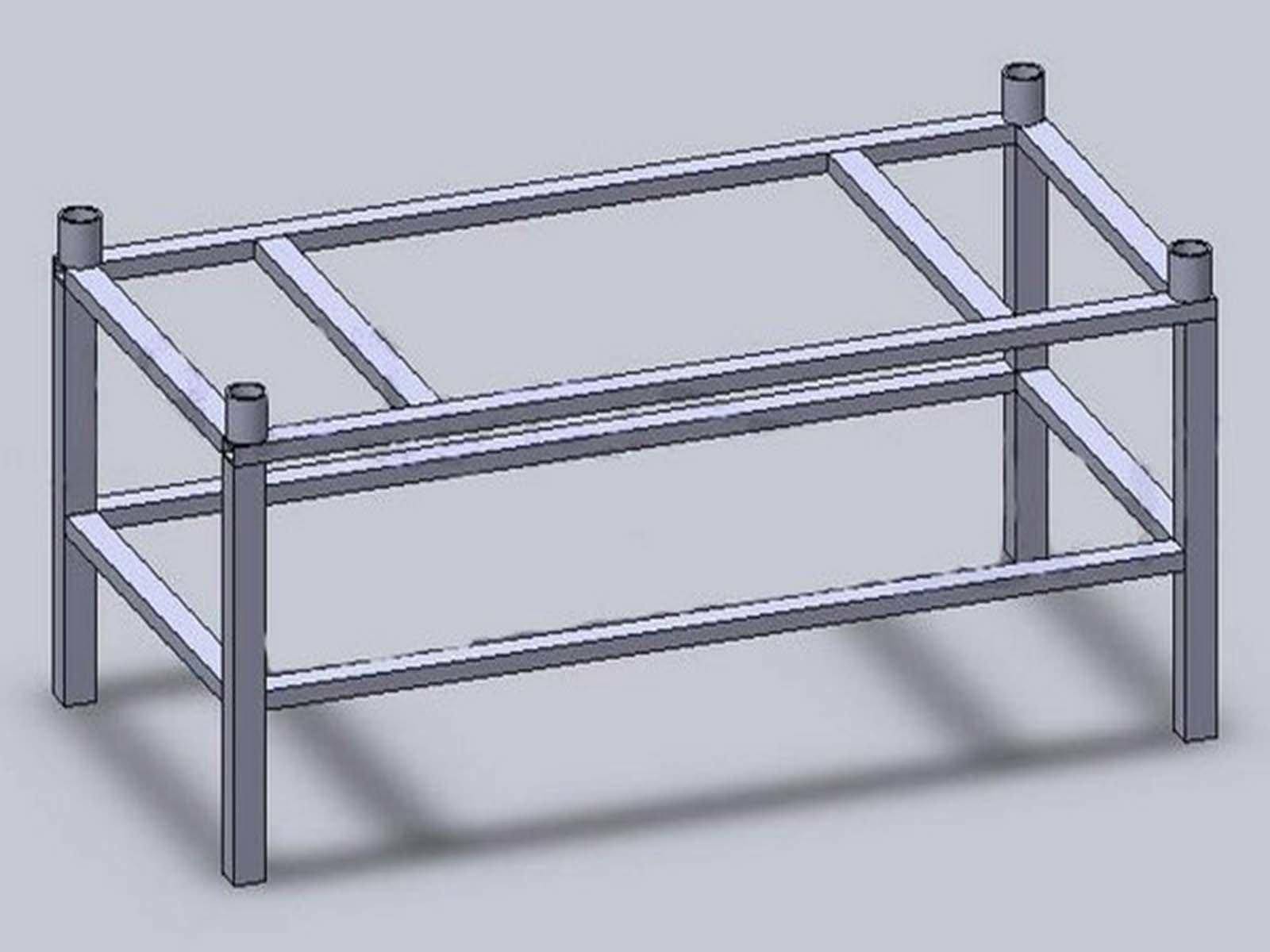

Конструкция рамы вибростола для плиткиРама с опорами для вибростола

металлические пластины для формирования подошвы ног опоры.
Подойдет лист металла толщиной в 2 мм с размерами не менее 50х50;

Устройство каркаса вибростола

пластина для установки электрооборудования;

пружины. Их назначение обеспечить вибрацию. Пружины можно
приобрести на авторазборке. По отзывам пользователей отлично подходят пружины с
мопедов. Устанавливаются пружины по углам стола. При значительной площади
рабочей поверхности устанавливается дополнительная пружина по центру. При этом
изменяется конфигурация опоры и место установки двигателя;

Пружины для вибростолаПружины для вибропресса

К сведению. Стоимость пружины диаметром 53 мм, высотой 113
мм. для скутера составляет 500 руб.

болты для установки на них пружин. Или заготовки трубы,
длиной 50-70 мм и диаметром, превышающим диаметр пружин на 5-10 мм, которые
будут выполнять функцию стакана для пружины;

Стаканы для пружин вибростолаМесто крепления стаканов для пружин вибростола

Примечание. При диаметре стакана существенно превышающем
диаметр пружины будет происходить неравномерная вибрация и износ пружин. А
столешница будет раскачиваться, а не вибрировать.

болты и шайбы (4 шт). Предназначены для крепления двигателя;

электрический кабель достаточного сечения, розетка,
выключатель, автоматический выключатель;

электромотор (вибратор или вибродвигатель для вибростола).

Крепление электромотора для вибростолаЭлектрический двигатель для вибростола

Изготовление вибростола

Чтобы изготовить брусчатку для своего участка было решено сделать небольшой вибростол своими руками, так как покупка заводского изделия для небольшого объема была экономически не выгодна. Так как не планировалось заниматься отливкой плитки постоянно, для вибростола была изготовлена большая станина, с целью ее дальнейшего использования под верстак. Для изготовления станины был использован стальной уголок 40мм*40мм . Размер станины был взят для дальнейшего удобства работы на ней как на верстаке. Все детали станины и стола соединялись при помощи электросварки.

Ширина станины 1500мм, глубина 600мм, высота 900. Размеры рабочей поверхности вибростола на станине занимают только ее часть 600мм * 600мм. Одним из факторов для принятия размеров поверхности вибростола, был факт того что чем больше площадь вибростола, тем сложнее на ней добиться равномерной вибрации посредством обычного электромотора.

На такой площади должно поместиться 10 форм брусчатки 100мм * 200мм или одна большая форма тротуарной плитки до 600мм * 600мм. К станине вибростола приварены ножки из того же уголка 40*40. Для прочности станины и последующего обустройства в ней полки была выполнена обвязка по ножкам.

Из уголка 40мм*40мм была изготовлена подвижная часть вибростола квадратной формы 600мм * 600мм. Для того чтобы от рабочей части вибростола вибрация не передавалась на станину, в качестве опор стола было решено использовать пружины клапанов от ВАЗ-2101.

По углам вибростола для того чтобы пружины удерживались на станине, при помощи выступающих болтов были закреплены тарелки пружин. На рабочей поверхности стола по углам в месте контакта с пружинами приварены отрезки трубы диаметром меньше пружины. Так же приварены перемычки, к которым должен крепиться электромотор.

Поверхность вибростола изготовлена из листа OSB. К подвижной части прикреплен электродвигатель. Поскольку большого выбора электромоторов не было, предпочтение пало на щеточный электродвигатель мощностью 350 ватт со скоростью вращения вала 2800 оборотов в минуту. Вал двигателя удерживается в корпусе на самых распространенных подшипниках от генератора все того же ВАЗ-2101.

На вал электромотора установлен эксцентрик, с подобранным весом груза опытным путем. Вращающая часть двигателя, где расположен эксцентрик закрывается защитным кожухом.

Внимание! Все подвижные части вибростола были надежно закреплены в целях собственной безопасности, а место работы эксцентрика надежно защищено металлическим кожухом. Электропроводка защищена от перегибов, перетирания и попадания влаги, а сам двигатель имеет заземление и подключение через УЗО

По завершению сборки подвижной части вибростола, вся конструкция была покрашена и опробована в рабочем режиме. В процессе обкатки был установлен оптимальный вес эксцентрика, так как достаточно большой вес способствовал бы скорому разбиванию подшипников, а малый вес не создавал бы необходимой вибрации для уплотнения цементного раствора и выхода из него воздуха. Данная конструкция стола легко справилась с задачей по отливке 150 м2 брусчатки 100мм*200мм и 10 м2 тротуарной плитки 300мм*300мм.

Закупка сырья для осуществления деятельности

Здесь, как и во многих других сферах, особое внимание стоит уделить качеству поступающего в переработку сырья. Основных компонентов, которые используются в просе изготовления конечного продукта, немного:

Основных компонентов, которые используются в просе изготовления конечного продукта, немного:

• цемент,
• песок,
• гранитный щебень (фракция 5-10 мм),
• вода,
• пластификаторы,
• красители.

И чтобы технология производства брусчатки не пострадала от использования некачественного сырья, важно найти добросовестных поставщиков. Причем, лучше наладить с ними долгосрочное сотрудничество, чтобы в дальнейшем получить и гибкую систему оплаты, и скидки за оптовые закупки

Отлично, если поставщик будет территориально располагаться поближе к производственному цеху. Так можно снизить расходы на доставку сырья, что скажется и на снижении себестоимости полученной брусчатки.

Читайте, как наладить производство резиновой плитки и брусчатки своими руками.

Методы разбалансировки мотора вибростола

В зависимости от того, где именно установлен двигатель, необходимо провести разбалансировку блока ременной передачи на столешнице или же шкива. Сделать это можно несколькими способами:

• насадить на вал круглый шкив, у которого просверлен или сточен участок окружности;
• экспериментальным путем подобрать подходящую по размеру и весу гайку, и приварить ее на шкив;
• надеть муфту на вал, предварительно приварив на ее торец болт с двумя гайками, размещенный поперек. За счет того, что гайки можно перемещать по резьбе, осуществляется разбалансировка.

Для надежной длительной работы вибростола стоит использовать стальные элементы и варочный аппарат для креплений.

Как видно, самостоятельное изготовление тротуарной плитки для дачи – вполне посильная задача, если потратить время и усилия на изучение вопроса и сборку необходимого устройства. Хотя нельзя не отметить, что с помощью такого вибростола можно организовать, например, и небольшое производство полимерпесчаной тротуарной плитки.

Виброплита своими руками: фото, видео, виды, устройство и принцип работы (прочитать подробнее)

Базовый набор инструментов для укладки своими руками

Технология укладки тротуарной плитки довольно проста и не требует определенных профессиональных навыков, тем не менее без некоторых строительных и измерительных инструментов не обойтись.

Измерительные и разметочные инструменты:

• Строительный уровень. В основном используются уровни пузырькового типа минимальной длиной 30-40 см;
• Рулетка (лучше длиной более 5 м);
• Перманентный маркер или карандаш для нанесения разметки на камнях;
• Угольник;
• Колышки (деревянные или металлические) и веревка

Строительные инструменты:

• Лопаты (штыковая и совковая), емкость для замешивания раствора, мастерок, шпатель и пара ведер точно пригодятся;
• Киянка;
• Угловая шлифовальная машина (болгарка) с отрезным диском по бетону;

В принципе, этого инструмента достаточно для укладки плитки собственными силами, но есть ряд приспособлений и устройств, используемых профессионалами, с помощью которых можно значительно ускорить процесс мощения.

Состав бетона

С помощью состава бетонного раствора есть возможность определить эстетику готового покрытия и эксплуатационные особенности изделий. Тротуарной плиткой пользуются не только в частных загородных домах для сооружения дорожек, но и при оформлении городских улиц.

Бетонный раствор, из которого будет изготовлена плитка, обязан соответствовать требованиям ГОСТа. По этому принципу все бетонные изделия обязаны производиться из мелкозернистого и тяжелого бетона, обладать прочностью. А также они обязаны быть надежны в эксплуатации при низких температурах и поглощать влагу.

Состав для смеси тротуарной плитки, которая производится вибролитьем, имеет отличие – огромное число заполнителя, в качестве него часто используют щебень. В таком случае размер зерен принимается от 5 до 20 мм. Производство этим методом предусматривает присутствие подвижности раствора, поэтому здесь присутствуют эффективные стабилизаторы и пластификаторы.

Основные пропорции по этой технологии очень похожи с рецептом тяжелого бетона. Если имеются особенные формы, то плитку мастера могут изготовить запросто самостоятельно. Это относится и к раствору, который специалисты замешивают гравитационным смесителем.

Инструменты и материалы

Перед тем, как приступить к созданию вибростола для изготовления бетонных и прочих изделий, стоит заранее продумать, какие материалы для этого использовать и какие инструменты могут понадобиться.

Металл – это основной материал для стола, предназначенного под вибролитьё. Лучше всего подойдёт листовой вариант с толщиной от 0,3 см. При этом желательно учесть, что чем большей будет площадь столешницы, тем большую толщину стоит предпочесть.

Уголки или швеллеры для станины

Важно запомнить, что для стола все основные элементы должны быть металлическими, так как к этому призывает специфика его работы.

Металлические пружины, которые обеспечат подвижность вибростола. Размер данных элементов надо выбирать так, чтобы они соответствовали массе готового устройства и нагрузке от залитых форм.

Сварочный аппарат понадобится для соединения всех металлических частей.

• Электродрель и набор свёрл, предназначенных для металла, чтобы сделать отверстия необходимого диаметра.

• Болгарка с диском для резки металлических изделий и диском для шлифовки.

• Измерительная рулетка или линейка позволят быстро и точно совершить все необходимые замеры.

• Гаечные ключи для соединения при помощи болтов.

• Болты для крепления электромотора на стол.

• Грунтовка, краска-эмаль или другое антикоррозионное вещество для предотвращения ржавчины.

• Маркер для отметок.

• Крепление к полу может быть представлено несколькими вариантами. Во-первых, с использованием цементного раствора и специальных углублений. В этом случае на торцы привариваются листы металла, а затем углубляются на 100 мм. Во-вторых, с применением анкеров, которые заливаются в пол. Именно к ним и прикрепляется стол. Этот вариант удобен тем, что при желании можно легко отсоединить агрегат и переместить в необходимое место. Третий способ – крепление к покрышкам, которое подразумевает их установку друг на друга. Чтобы такую конструкцию из шин сделать прочнее, можно соединить их внутри при помощи болтов. Причём даже мотор можно установить в покрышку, если расположить его снизу рабочей поверхности на швеллерах.

• Вибромотор чаще всего для бытового использования выбирается с малой мощностью. Самым простым вариантом станет двигатель из стиральной машины с мощностью 220 Вт. Его вполне хватит, чтобы обеспечить нормальную работу стола с размерами 70 на 70 сантиметров.





















  Для более крупных установок с габаритами 180 на 80 сантиметров и для производства большого количества изделий нужно искать уже другие двигатели, например, с большей частотой колебаний типа ИВ-99E. Такой электромотор необходимо подключать к выделенной линии с применением провода особого сечения. Как правило, мощность потребления будет составлять 500 Вт. Также можно использовать однофазные модели, которые различаются мощностью, номинальным напряжением, ресурсом работы.

При желании можно создать и вибропривод из обычной электродрели. Её берут как источник волн вибрации и присоединяют к куску арматуры, зафиксированной в тисках.

• Малярная кисть для покраски.

• Наждачная бумага для зачистки перед покраской.

• Пружины или подвесы.

• Металлическая труба для стаканов под пружины.

Виды вибростолов, их достоинства и недостатки

В зависимости от того, какой двигатель заставляет вибрировать столешницу, выделяют два вида столов:

1. Гидравлический, представляющий собой беспружинное устройство с нарастающей амплитудой колебаний. Такой агрегат пригоден для изготовления крупных бетонных изделий.
2. Электрический, устройство которого и было рассмотрено выше.

Для домашнего использования приобретают именно такие вибростолы. Они позволяют получать прочные изделия как больших, так и малых размеров. Благодаря тому, что колебания двигателя равномерно передаются всей рабочей поверхности, электрические агрегаты позволяют хорошо обрабатывать бетон в любых формах.

К недостаткам вибростолов, которые планируется использовать на дачном участке, следует отнести тот факт, что работать агрегат будет только там, где есть электричество. Кроме того, он имеет немалые габариты и транспортировать его весьма непросто. Да и стоит станок для получения бетонных изделий методом вибролитья недешево.

Изготовление брусчатки в домашних условиях

Оборудование

Чтобы самостоятельно открыть линию по производству брусчатки, потребуется такое оборудование:

1. вибростанок;
2. бетоносмеситель;
3. формы из пластика;
4. резервуары для хранения компонентов сырья;
5. емкость для приготовления смеси;
6. киянка;
7. лопата;
8. мастерок;
9. уровень.

Главная задача на этапе организации производства – правильно выбрать формы для заливки смеси. Именно от качества форм будет зависеть вид готовых изделий.

В целях экономии можно сделать формы самостоятельно. Для их изготовления можно использовать пластиковые емкости, металлические обрезки или деревянные доски. Однако каждый раз перед заливкой смеси такие формы нужно будет смазывать, чтобы изделие легче было извлечь.

Для смазки подойдет машинное масло, олифа или даже средство для мытья посуды. Например, можно перемешать машинное масло (30 г) с теплой водой (500 мл) и жидким мылом (1 ч. л.). Эту смесь можно использовать для смазывания внутренней поверхности форм.

Число форм зависит от масштабов производства. Необходимо приобрести или сделать хотя бы столько форм, сколько умещается на поверхность стола. Чтобы процесс производства происходил быстрее, умножьте это количество на 2. Поскольку материал застывает долго, во время приготовления одной партии можно будет сделать другую.

Каких видов бывают формы для брусчатки

Фигурные формы

Силиконовые формы

Полиуретановая форма

Для уплотнения раствора и удаления из него воздуха используется специальный станок. Если объемы производства небольшие, вибрации можно осуществлять вручную, с помощью постукивания киянкой по поверхности стола. Однако гораздо удобнее и быстрее использовать специальное оборудование, цены на него достаточно приемлемые и быстро окупятся. К примеру, стоимость станка (вибростола) составляет от 14 тыс. руб.

Себестоимость производства

Чтобы сделать 1 м2 брусчатки, понадобится 0,06 м3 бетонного раствора. Начальные расходы составляют около 150 тыс. руб. Себестоимость изделий – примерно 200-250 руб. за 1 м2, в то время как рыночная цена колеблется от 300 до 400 руб. за 1 м2. Чтобы повысить рентабельность производства, можно не только изготавливать материал, но и предоставлять услуги по его доставке и укладке.

Основные этапы технологического процесса

Как же делают брусчатку:

• Песок и цемент перемешивают. В воду добавляют пигмент и пластификатор, перемешивают. Воду вливают в сухую смесь, замешивают, чтобы получить вязкую консистенцию. Чтобы цвет брусчатки был более ярким и чистым, пигмент можно добавить не на этапе смешивания компонентов, а уже после того, как массу поместили в формы, и она немного застыла. Материал посыпают красящим веществом и аккуратно втирают его металлической гладилкой.
• Формы раскладывают на вибростоле, смазывают и заполняют раствором. Чтобы изделия вышли более прочными, их следует армировать с помощью металлических прутьев.
• Вибростол включают на несколько минут, чтобы раствор распределился равномерно. Если нет вибростола, постукивают по обычному столу киянкой.
• Смесь оставляют на 24 часа, чтобы она застыла. При высокой влажности воздуха время застывания увеличивают до 72 часов.
• Изделия вынимают из форм, выкладывают под навес для сушки на 7-10 дней. Если погода жаркая, брусчатку необходимо брызгать водой, чтобы она не потрескалась.
• Когда брусчатка высохнет и изменит окраску, ее можно использовать для укладки.

На видео рассказывается о том, как осуществляется изготовление брусчатки своими руками, на примере тротуарной плитки:

Составы, пригодные для изготовления форм

Матрицу для литья плитки можно сделать из полимеров или гипса.

Разновидности форм для брусчатки

Полиэтилен

Вторичное сырье для последующего расплавления встречается на каждом шагу. Это пластиковые бутылки, корпуса зажигалок, старые канистры и т.д. Застывает пластмасса примерно за час. Иногда требуется обработка наждачной бумагой. Формы из этого материала относительно долговечны: каждой хватает на 250 отливок.

Гипс

Данный материал быстро твердеет, потому его готовят непосредственно перед заливкой. С целью продления ресурса добавляют пластификатор и цемент.

Гипс повторяет все детали, даже самые мелкие, потому такая форма воспроизводит узоры любой сложности, имеющиеся на образце. Недостаток — хрупкость: форму легко повредить при извлечении модуля.

Но он не критичен, поскольку гипс дешев. В роли опалубки вместо деревянных брусков можно использовать пластиковый контейнер для пищевых продуктов.

Силикон

Формы из данного материала довольно популярны, поскольку обладают рядом достоинств:

• наиболее точно повторяют мелкие детали рельефа, потому позволяют воспроизводить плитку самой сложной конфигурации, практически один к одному;
• благодаря своей гибкости, облегчают извлечение;
• не трескаются при ударах;
• в процессе приготовления силикон не выделяет вредных веществ.

Силиконовые формы

Недостаток силиконовых форм — ограниченный ресурс: качественно получается отлить в них не более 100 модулей. Готовят силикон из 3-х компонентов: основы, отвердителя и катализатора

Важно придерживаться рецептуры (указывается на упаковке) и осуществлять приготовление при правильной температуре — не ниже +20С

Составляющие смешиваются до однородного состояния

Важно проследить, чтобы в смеси не было пузырьков воздуха. При изготовлении силиконовой формы на дно деревянной опалубки укладывают толстым ровным слоем скульптурный пластилин и только потом помещают шаблон

Толщину пластилина необходимо учесть при подборе глубины опалубки. Форму из опалубки вынимают через сутки. Излишки силикона срезают ножницами.

Полиуретан

Условия проведения работ:

• помещение хорошо проветривается;
• для индивидуальной защиты используют перчатки, очки и респиратор.

Полиуретан готовится из двух компонентов — основы и отвердителя

Важно избежать контакта с влажными поверхностями: вещество вступает в реакцию с водой. Из опалубки форму достают через 24 часа, но полную твердость она набирает только по прошествии еще двух суток

Рекомендуется для угловых плиток сделать отдельные формы. В противном случае придется резать обычные рядовые модули, а на это потребуется намного больше времени.

Конструкция вибропресса для тротуарной плитки (устройство)

Рабочая поверхность закреплена на станине посредством использования системы пружин (для горизонтальной вибрации) или подвесов (для вертикальной). Столешница приводится в движение электродвигателем, расчетной мощности с эксцентриком на валу. Задача эксцентрика смещать центр тяжести двигателя для обеспечения нужной вибрации.

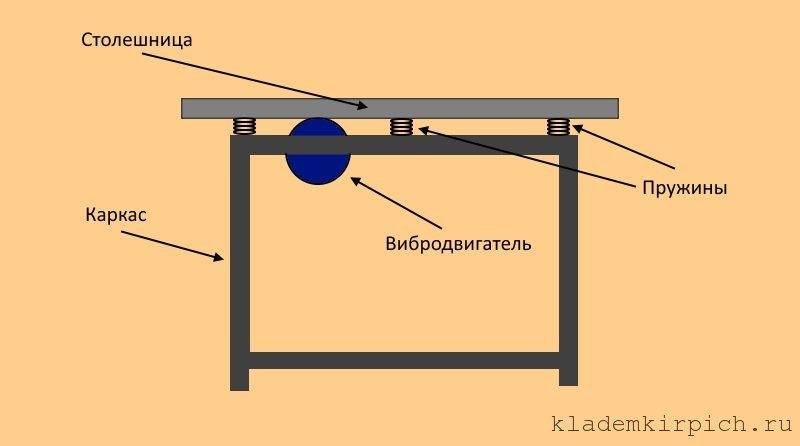

Эскиз вибростола показан на рисунке.

Чертеж вибростола для плитки

Несмотря на то, что эскиз дает общее представление о принципе функционирования вибростола, для того чтобы изготовить вибропресс своими руками эскизом не обойтись, нужен полноценный чертеж.

1. Для новичков

. Простая конструкция вибропресса позволяет выполнить формовку изделия, она более проста в изготовлении и обслуживании.

Чертеж простого вибростола для плитки

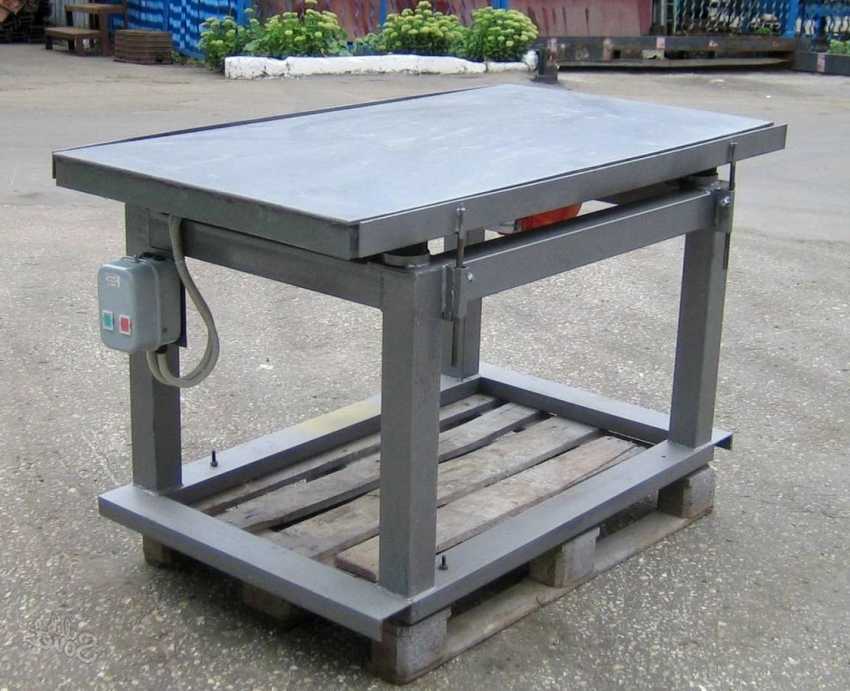

Конструкция простого вибростола для плитки

В принципе, можно добавить любые функции данному вибростолу, главное правильно рассчитать мощность двигателя и параметры конструкции. Например, можно совместить его с просеивателем для песка.

2. Для мастеров

– конструкция два в одном – вибропресс и просеиватель для песка. Удобно тем, что позволяет получить компоненты нужной фракции.

Схема вибростола и просеивателя песка

Конструкция вибростола и просеивателя песка

Заключение

Если планируется масштабное строительство на даче или переделка подъезда к частному дому, самодельный вибростол отнимет время, но сэкономит вам много денег. Подберите чертеж устройства, исходя из объёма работ и своей цели. Сборка агрегата займёт 1-2 дня, после чего можно смело производить тротуарную плитку для себя или для продажи.

Как сделать дровокол своими руками: ручной механический, пружинный, морковкой, инструкция по изготовлению устройств, каркаса и ножей
Как изготовить пилораму из бензопилы своими руками: виды, необходимые материалы, описание процесса, другие варианты
Шлифовальный станок по дереву: как изготовить своими руками дисковый, ленточный или барабанный, рекомендации по подбору материала, обзор заводских моделей, советы по уходу и обслуживанию
Дробилка для дерева: что это такое, на что обратить внимание при выборе, как сделать ее своими руками, обзор популярных моделей, их плюсы и минусы

С этим читают
