Как работает датчик движения в видеорегистраторе

Разновидности видеорегистраторов

Ассортимент видеорегистраторов на сегодняшний день довольно велик. Чаще всего их разделяют на следующие категории:

  • Car DVR – специализированное автономное устройство для установки в автомобиле;
  • NVR –регистратор для работы с видеокамерами IP;
  • HDVR – гибридное устройство, способное работать с двумя различными видами камер (типа IP и аналоговыми);
  • PC-based DVR – конструируется на базе обычного ПК;
  • Standard alone DVR – работа возможна только с аналоговыми видеокамерами.

Наличие возможности ночной съемки обычно обуславливается не конструкцией или особенностями самого регистратора, а камерой.

Датчик света

Как следует из названия, предназначение датчика света состоит в том, чтобы автоматически включать и выключать фары автомобиля в зависимости от освещенности. С заходом солнца или же в тоннеле уровень освещенности снижается, датчик света регистрирует ее недостаточный уровень, в результате включаются фары. И наоборот, с восходом солнца или при выезде из тоннеля, датчик света регистрирует достаточную освещенность, и фары автоматически выключаются.

Некоторые автовладельцы утверждают, что эта система не нужна, ведь ПДД требуют, чтобы на всех автомобилях во время движения, независимо от времени суток были включены фары ближнего света. С этим утверждением трудно поспорить, если не вспомнить, что Правила также допускают применение дневных ходовых огней, единственное предназначение которых – сделать автомобиль более заметным на дороге. Дорогу они не освещают, поэтому при условиях недостаточной освещенности водителю потребуется включать фары. Датчик света в таком случае позволяет водителю не отвлекаться от управления автомобилем, косвенно участвуя в повышении безопасности вождения.

Однако встретить датчик света сам по себе вряд ли удастся, как правило, его совмещают с датчиком дождя, который при попадании в зону контроля капель воды или любых предметов, мешающих обзору, включает стеклоочистители.

Принцип работы и технологическое исполнение G-sensor

В настоящее время используются два основных типа G-датчиков: пьезоэлектрические и магниторезистивные.

Принцип работы пьезоэлектрических датчиков состоит в формировании электродвижущей силы (ЭДС) при изменении геометрических размеров пьезоэлемента. Инерционный элемент (микрошарик определенной массы) расположен на трехмерной пьезоподвеске. Во время ускорения по одной или нескольким осям соответствующие пьезоэлементы формируют электрический сигнал, который после обработки аналого-цифровой схемой передается на выход G-сенсора.

В магнитоэлектрических датчиках в качестве инерционного элемента используется магнит. Регистрацию перемещения осуществляют магниторезистивные датчики, которые при варьировании магнитного поля изменяют сопротивление.

Технологически G-сенсоры исполнены в виде гибридного чипа с небольшим количеством выводов.

Настройка видеорегистратора с датчиком движения

Настраивают регистратор посте установки

Настройки выполняют после установки. Большинство авторегистраторов автоматически активируются после включения. Чтобы сделать настройку, запись отключают и переходят в меню:

  1. Настраивают язык, дату и время в соответствующей графе.
  2. В разделе «Разрешение» выбирают показатель – оптимальным считается разрешение в 1920*1080.
  3. Указывают длительность видеоролик – обычно 5 минут.
  4. Активируют или отключают цикличность. Если перезапись включена, после заполнения карты памяти самый первый ролик стирается, а на его место записывается последний.

При надобности указывают дополнительные параметры: начало записи при включении датчика, автовыключение монитора, запись аудио.

Разновидности систем видеорегистраторов с датчиком движения

Датчик движения в регистраторе используется, когда автомобиль стоит на стоянке

Видеорегистратор — это устройство, предназначенное для обработки сигнала с камеры и формирования изображения. Пользователю предстоит столкнуться с двумя основными вариациями: модификацией, которая используется для организации системы видеонаблюдения в квартире, и устройством, которое устанавливается в автомобили. Первый вариант довольно большой, оснащен жестким диском и заменяет ПК в системе видеонаблюдения. Автомобильная версия очень компактна, оснащена собственной камерой, но имеет гораздо меньше памяти.

Существует несколько типов устройств.

Цифровые

DVR – цифровой видеорегистратор сжимает видеосигнал, полученный с аналоговой камеры, в цифровой. Сигнал передается по коаксиальному кабелю. В таком виде данные записываются на жесткий диск или передаются в сеть. Большинство моделей оснащены интерфейсом Ethernet для подключения к сети.

Сетевой вариант может подключаться к интернету, хранить записанное видео на самом видеорегистраторе или в облаке. Доступен онлайн-мониторинг и воспроизведение записи.

Сетевые

NVR – сетевой или IP регистратор предназначен для работы с соответствующими камерами. Последний самостоятельно сжимает сигнал и передает его регистратору через Интернет или по локальной сети. Обычно они поддерживают функцию датчика движения. В данном случае это программное обеспечение.

Видеорегистраторы классифицируются по количеству камер, которые к нему можно подключить – от 4 до нескольких сотен; а по количеству экранов – от 4 до 10. При этом учитывается разрешение и количество данных с каждой камеры. Устройство, которое может работать с 30 2-мегапиксельными камерами, не сможет работать с 30 более дорогими устройствами.

Смешанные

Такие устройства могут работать как с IP-камерами, так и с аналоговыми. На самом деле любое устройство DVR с интерфейсом Ethernet может записывать как аналоговые, так и цифровые сигналы, если оно относится к среднему или высокому уровню. Гибридные варианты — это просто способ выделить более дорогие модели дополнительным портом.

Для транспортного средства

Блок автомобильный видеорегистратор с ДД

Датчик движения видеорегистратора предназначен только для охраны автомобиля. Это бесполезно при настройке режима записи во время вождения. Есть еще одна особенность: объектив камеры смотрит перед собой, что позволяет обнаруживать движущийся объект до того, как датчик поймает движение. Если вы попытаетесь активировать датчик во время движения, вы получите рваную запись, состоящую из отдельных частей.

Активируйте датчик движения, когда оставляете машину на стоянке. При этом нужно повернуть объектив камеры внутрь, чтобы датчик реагировал на движения в салоне. Таким образом можно зафиксировать взлом автомобиля.

С ночным видением

Регистратор с датчиком движения и ночным видением

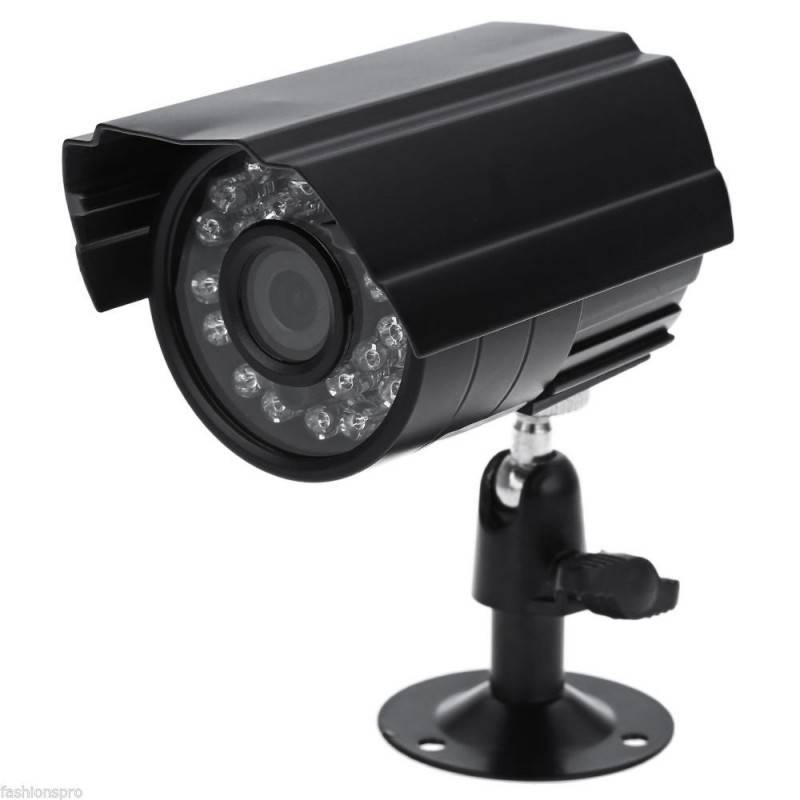

Возможность делать снимки ночью зависит от конструкции уличной камеры. Есть 2 варианта: ИК-подсветка может быть встроена непосредственно в камеру или комплектоваться ИК-подсветкой. Изображение плоское, черно-белое, но достаточно четкое.

Автомобильный видеорегистратор также может быть оснащен ИК-подсветкой. Однако эта опция полезна при осмотре салона автомобиля ночью. ИК-сигнал плохо проходит через стекло, поэтому регистратор может обнаружить только появление объекта в непосредственной близости.

С автономным питанием

В доме чаще используется устройство с питанием от сети. Это выгоднее, так как охранная система видеорегистратора потребляет много энергии. В автомобилях более практичны самоходные модели, так как зачастую автомобиль нуждается в защите только при остановке.

Как настроить

К основным характеристикам G-сенсоров относятся их функциональные возможности, а именно:

  • регулировки чувствительности датчиков;
  • возможность установки временных интервалов сохраняемой «нестираемой» записи.

Регулировка чувствительности датчиков предусмотрена в основном меню видеорегистратора. Она возможна по цифровой шкале либо количеством полосок (обычно в пределах от 1 до 10),  и по уровням срабатывания 2g/4g/6g/8g. Во многих регистраторах уровень 6g отсутствует.

Уровень срабатывания 2g является наиболее чувствительным. Что это означает. Видеорегистратор будет давать сигнал на перенос в папку «Событие» даже незначительных изменений динамики движения автомобиля, связанных с:

  • попаданием авто в мелкие ямки, неровности дорожного покрытия;
  • небольшими воздействиями на кузов автомобиля;
  • резким стартом и торможением авто;
  • крутыми маневрами.

Если чувствительность G-сенсора будет высокой, в нестираемую память будут записываться ненужные события, она быстро заполнится. Может наступить такой момент, когда для записи момента ДТП просто не хватит памяти: она к тому времени будет захламлена ненужной информацией.

Нестираемую папку также можно очистить, подключив видеорегистратор к компьютеру либо вручную с помощью органов управления на регистраторе, но для этого требуется определенное время.

Установка временных интервалов обычно предусматривает настройки времени нестираемой памяти до и после события 10, 20, 30 и 60 секунд. В большинстве случаев с целью экономии места на носителе достаточно 30-ти секунд для объективного и полного отображения информации о дорожной ситуации в чрезвычайном случае.

Для того, чтобы настроить G-сенсор, необходимо зайти в меню настроек видеорегистратора.

Далее перейти к настройкам G-сенсора.

Настройки регистратора для записи по детекции движения

Прошивка регистраторов позволяет настроить время “предзаписи” и время “послезаписи”.

Для просмотра записи необходимо загрузить список воспроизведения. В данном списке указываются файлы, имя каждого состоит из времени начала и конца записи.

  • Начало записи – это момент детекции движения (в файл будет добавлена “предзапись”).
  • Конец записи – это момент детекции движения плюс время “послезаписи”.

Если несколько детекций движения укладываются во временной промежуток “послезаписи” ( в прошивке она называется “задержка”), к примеру вторая детекция через 5 секунд, а “послезапись” (“задержка”) указанна 10 секунд, то получится один файл записи. У которого будет “предзапись” 10 секунд до начала первой детекции и “послезапись” (“задержка”) 10 секунд после последней детекции.

Если вторая детекция произошла через 11 секунд (не попадает в промежуток “послезаписи”), то будет сформировано 2 временных файла. У первого будет “предзапись” и “послезапись”, а у второго файла только “послезапись”.

Время “предзаписи” устанавливается в разделе “Настройки” -> “Запись” -> “Запись” -> “Предзапись”.

Время “послезаписи” устанавливается в разделе “Настройки” ->”Тревога” ->”Движение”-> “Задержка”, в строчке “PTZ Настройки Задержка  Сек”. (никогда не догадался бы, инструкция умалчивает)

Конфигурация регистратора, для записи по детекции движения, для камеры AltCam DDMF211R (Full HD), установленной на лестничной площадке перед входной дверью. Имеется внешний детектор движения с дополнительным освещением:

  • Предзапись: 10 секунд
  • Послезапись: 10 секунд
  • Чувствительность: Среднее
  • Период: 0 секунд
  • Компрессия: 25 К/сек
  • Ключевой кадр: 2 Каждый второй
  • Саботаж: отключен
  • Пояснения:
  • “Предзапись” – 10 секунд, 30 секунд – максимально возможное значение. Максимальное значение необходимо для исправления ошибок детектирования, к примеру, если детекция сработала поздно и объект уже находится какое-то время в зоне детектирования.
  • “Послезапись” – 10 секунд. Можно увеличить “послезапись” до 60 секунд, что позволит сохранить видеоряд в случае малоподвижности объекта видеонаблюдения, к примеру, злоумышленник пытается подобрать ключи к замку. Длительная “послезапись” рекомендуется для видеокамер с низким разрешением. Уровень шума и разрешение видеокамеры AltCam DDMF211R достаточны для детекции малоподвижных объектов.
  • “Чувствительность” выбрана “Среднее”, если выбрать “Высокая” и выше, происходит постоянная детекция движения.
  • “Период” – 0 секунд, значит все движения регистрируем. К примеру, если поставить 10 сек, то будет детектироваться только первое движение, затем десять секунд детекция будет отключена.
  • “Саботаж” – деактивируем. “Саботаж” – это закрытие камеры, для последующего просмотра это ничего не даёт, движение всё равно будет зафиксировано. В случае активации саботажа и выбора высокого уровня чувствительности будут создаваться файлы с атрибутом “Тревога”, которые будут накладываться на файлы с атрибутом “Движение”, что затруднит просмотр файлов записи.
  • “Компрессия” и “Ключевой кадр” – Выставляем максимальное количество кадров при максимально возможном количестве ключевых кадров. Не экономим.

Как правило, подъездная камера работает в двух режимах: дневном режиме и ночном. Днем камера работает в ночном режиме, так как дополнительное освещение отключается, и видеокамере не хватает чувствительности. Вечером включается подъездное освещение и камера переходит в дневной режим.
Как говорилось выше, в ночном режиме детектор движения срабатывает на пролетающую пыль. Если уровень освещённости находится на пороге переключения, то камера переключается в дневной режим и обратно. Среднее количество ложных срабатываний – 10 в час. Для просмотра всех событий необходимо просматривать их в режиме “по времени” – это один файл за сутки. Воспроизводим его на третьей или четвёртой скорости. Для просмотра суточной записи понадобится всего несколько минут.

Параметры выбора видеорегистратора

Выбор любой видеозаписывающей аппаратуры с зондами движения должны быть определены пожеланиями и спецификой работы. Нельзя просто пойти в магазин и выбрать самый дорогой прибор, это так не работает. Надлежит определить заранее конкретное местоположение объектов, направление съемки, расстояние и претензии к типу сенсора. Только полное понимание схемы работы будущего аппарата позволит купить подходящую модель.

Параметры выбора следующие:

Полезная информация
1количество кадров в секунду, что снимает видеоаппарат. Этот параметр влияет на плавность съемки
2доступное разрешение определяет четкость видеоизображения
3возможность ночной съемки определит наличие соответствующей названию функции
4радиус действия рабочей зоны зонда движений
5тип чувствительного элемента зонда
6наличие и количество встроенной памяти и слотов для дополнительной памяти
7схема работы и подключения аппарата (беспроводная\проводная)
8наличие GSM связи, для управления приспособлением с помощью мобильного устройства

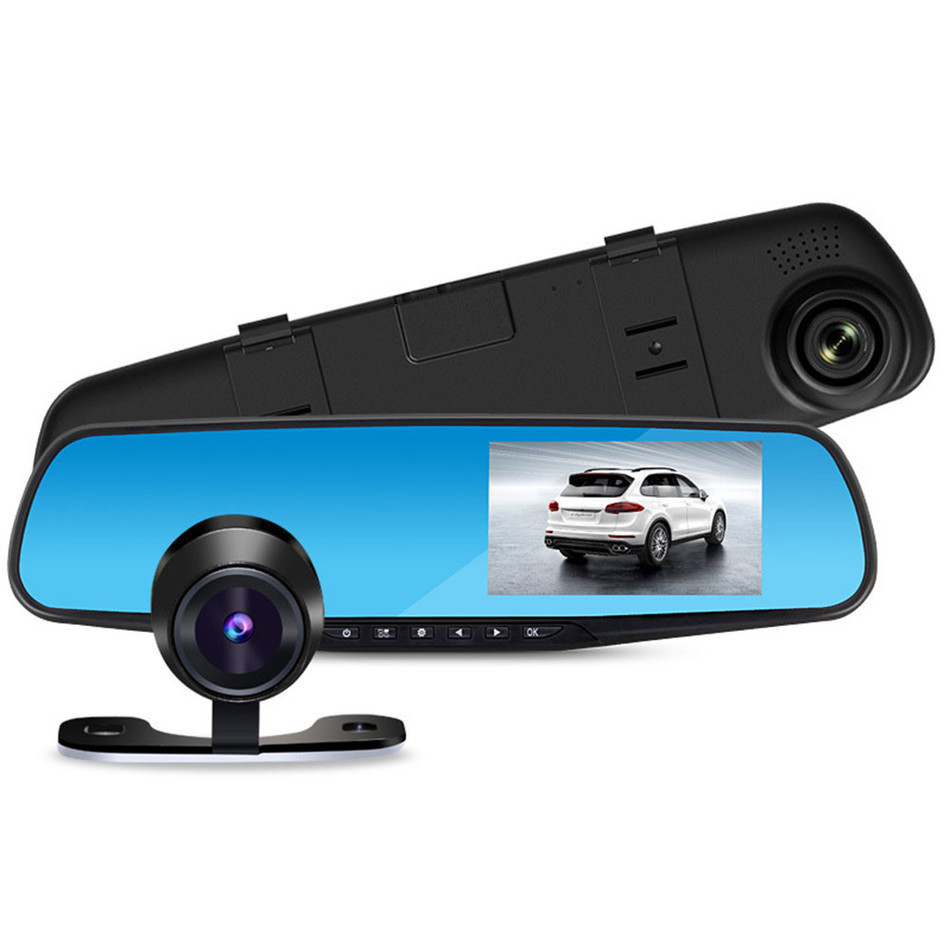

Авторегистратор – зеркало

Напрямую от качества и количества всех этих функций зависит цена аппарата и его эффективность. Необходимо четко продумать от чего допустимо отказаться, а чем пренебрегать категорически нельзя.

Помимо указанных параметров у аппаратуры есть и такие как типы креплений, датчик ударов, или иных подобных функций, не влияющих напрямую на работу устройства, но знание, о которых поможет выбрать подходящий аппарат.

Разделение видеорегистраторов с ночной съемкой на группы

Несмотря на значительное количество разнообразных моделей, мастера разделяют гаджеты на три стандартные группы— с повышенными характеристиками чувствительности матрицы на видеорегистраторе, устройства с инфракрасной подсветкой и дополнительным датчиком движения.

Отличительные особенности первой группы:

  • матрица с усиленным восприятием дневного света;
  • видео с нужным уровнем качества записывается в разное время суток;
  • в полной темноте устройство не работает.

Получение картинки с детализированным изображением возможно, если будут включены фары на автомобиле. Это значит, что запись будет невозможна при отключенном двигателе.

Некоторые устройства устанавливаются рядом с зеркалом заднего вида, другие на него.

Видеорегистраторы с лучшим функционалом режима ночной съемки используют инфракрасные лучи для детального виденья на значительном расстоянии.

Особенности таких устройств:

  • датчик находится на корпусе гаджета рядом с объективом;
  • лучше работает, когда автомобиль стоит (четкая картинка с нужным обзором получается на стоянках);
  • практически бесполезен в движении;
  • для достаточной детализации на расстоянии больше 15 метров потребуется дополнительный ИК-прожектор.

Механизмы с регистратором и датчиком движения позволяют экономить ресурсы устройства (встроенной памяти в том числе). Работа запускается после активации встроенного элемента.

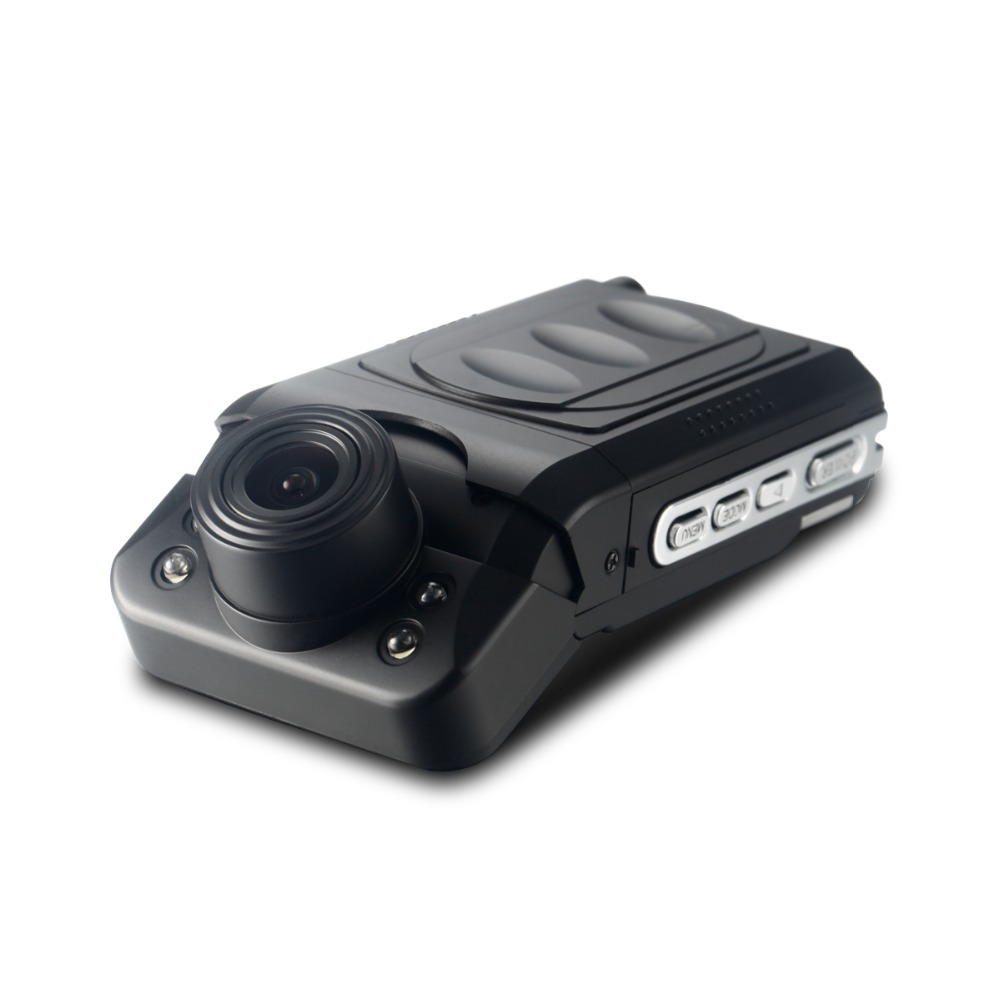

Отечественный регистратор небольшого размера.

Принцип работы

Алгоритм действия большинства моделей одинаков. Вручную можно отрегулировать некоторые моменты.

  • Когда машина остановлена, видеорегистратор переходит в режим парковки. Некоторые модели нужно переводить вручную. Это спящий режим: запись останавливается, но датчик движения остается активным. Если возле машины зафиксировано движение, по сигналу сенсора включается регистратор.
  • Выход из режима парковки происходит автоматически после запуска двигателя или вручную. В этом случае запись ведется непрерывно. На момент езды датчик движения лучше отключить, поскольку он будет пытаться регулировать работу камеры.

Режим парковки, если автомобиль оставляют в гараже, можно отключить, нажав на кнопку ON/OF. Если аппарат оборудован аккумулятором, запись автоматически отключается, когда уровень заряда падает.

Запись регистратора


Что именно оказывается на видеозаписи, зависит от модели регистратора. Бюджетный регистратор фиксирует только момент события. Более дорогие версии дополняют событие предшествующими кадрами, если они есть в памяти.

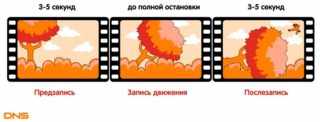

Запись создается за счет использования 3 частей:

  • Буферизация – перезапись. Это 3–5 с статичной записи, которые нужны для сравнения предыдущей обстановки с текущими событиями. Эти кадры автоматически дополняют собой запись.
  • Движение – запись непрерывна, пока активен сенсор.
  • 2 буферизация – послезапись. Когда заканчивается движение и датчик отключается, запись прекращается. Однако устройство снимает новую статичную картину и добавляют эти кадры в конец записи.

Сформированная запись выглядит связной, но не включает лишние снимки.

Принцип работы

Алгоритм действия большинства моделей одинаков. Вручную можно отрегулировать некоторые моменты.

  • Когда машина остановлена, видеорегистратор переходит в режим парковки. Некоторые модели нужно переводить вручную. Это спящий режим: запись останавливается, но датчик движения остается активным. Если возле машины зафиксировано движение, по сигналу сенсора включается регистратор.
  • Выход из режима парковки происходит автоматически после запуска двигателя или вручную. В этом случае запись ведется непрерывно. На момент езды датчик движения лучше отключить, поскольку он будет пытаться регулировать работу камеры.

Режим парковки, если автомобиль оставляют в гараже, можно отключить, нажав на кнопку ON/OF. Если аппарат оборудован аккумулятором, запись автоматически отключается, когда уровень заряда падает.

Запись регистратора

Что именно оказывается на видеозаписи, зависит от модели регистратора. Бюджетный регистратор фиксирует только момент события. Более дорогие версии дополняют событие предшествующими кадрами, если они есть в памяти.

Запись создается за счет использования 3 частей:

  • Буферизация – перезапись. Это 3–5 с статичной записи, которые нужны для сравнения предыдущей обстановки с текущими событиями. Эти кадры автоматически дополняют собой запись.
  • Движение – запись непрерывна, пока активен сенсор.
  • 2 буферизация – послезапись. Когда заканчивается движение и датчик отключается, запись прекращается. Однако устройство снимает новую статичную картину и добавляют эти кадры в конец записи.

Сформированная запись выглядит связной, но не включает лишние снимки.

Известные производители


Digma FreeDrive 500 GPS Magnetic

Наиболее популярны на российском рынке следующие устройства:

  • Digma FreeDrive 500 GPS Magnetic – автомобильный видеорегистратор с экраном диагональю в 2 дюйма. Оснащается аккумулятором, имеет угол обзора с 140 градусов.
  • КАРКАМ Q7– оборудован GPS-модулем и процессором повышенной мощности. Аккумуляторная батарея в 450 мАч обеспечивает длительный срок работы.
  • Ubiquiti UniFi NVR 2TB – сетевой видеорегистратор для системы безопасности. Работает с 20 камерами, винчестер рассчитан на 2 Тб. Популярна благодаря низкому энергопотреблению.
  • HikVision DS-7204HTHI-K2 – гибридная модель. Поддерживает 16 камер, из которых 4 могут быть аналоговыми. Доступное разрешение – 2 Мп.

Самостоятельная настройка детектора движения в видеорегистраторе

Если вы думаете, что у вас нет такой функции в приборе, то, возможно, это не так, а ее просто нужно самостоятельно настроить.

Активация в меню датчика движения (поэтапно).

  1. Зайдите в главное меню.
  2. Найдите запись «датчик движения» и собственноручно ее активируйте.
  3. Откройте главный экран.
  4. Только теперь, если что-то промелькнет перед камерой, начнется видеозапись.

Видеорегистраторы имеют определенные параметры и особенности:

  • наличие GPS (глобальной системы позиционирования), которая определяет местоположение транспортного средства и точные данные записи с помощью спутника;
  • автозапуск (функция автоматического запуска видео при включении двигателя или при движении) ‒ позволяет каждый раз не включать устройство вручную;
  • небольшой вес, что позволяет крепить технику в автомобиле в любом удобном месте;
  • время бесперебойной работы без питания составляет в среднем 4-6 часов, можно подзаряжать прямо в машине;
  • подсветка дополняет комплектацию регистратора и позволяет получать более точную и детальную картинку ночью;
  • внутренний микрофон позволяет записывать голос в определенном радиусе (зависит от марки и модели прибора отслеживания);
  • «G»-сенсор улавливает мельчайшие передвижения, реагирует на торможение и столкновение автомобиля;
  • продолжительность ролика (в среднем длительность записи составляет 45 минут, если памяти на накопителе не хватает, тогда устройство удаляет самый последний файл);
  • экран, который можно поворачивать или у него есть автоповорот – это большой плюс для прибора, ведь охват съемки будет в несколько раз больше, чем у фиксированной техники.
  • HD-качество – параметр, самый главный в любом записывающем устройстве, ведь хорошее качество видеосъемки позволит рассмотреть лица людей и ситуацию, которая сложилась на дороге, не в расплывчатом виде.

Еще одной полезной особенностью устройств есть наличие так называемых «тревожных выдохов», которые срабатывают по детектору движения и включают различные приборы, например, могут включить свет в салоне.

Выбирайте только качественные гаджеты, ведь только тогда вы сможете себя чувствовать в полной безопасности. Определитесь с фирмой-производителем, взвесьте все «за» и «против» и приобретайте устройства, которые будут выполнять свои функции на все сто процентов.

3 TrendVision MR-700GP

TrendVision MR-700GP В видеорегистраторе TrendVision MR-700GP имеются все необходимые опции для качественной съемки ночью. Аппарат оснащен мощным процессором, большой матрицей и стеклянным объективом. Для достижения лучшей картинки в условиях недостаточной видимости применен широкий динамический диапазон HDR. Устранять блики от лобового стекла помогает съемный поляризационный фильтр. Отличительной чертой прибора является уникальный корпус, разработанный инженерами TrendVision. Его толщина всего 14 мм, он обладает повышенной жесткостью, удобным креплением. Когда регистратор выключен, он ничем не отличается от обычного накладного зеркала. Устройство имеет возможность подключения 2 карт памяти и дополнительной задней камеры.

Автомобилисты довольны качеством ночной съемки, дизайном, наличием датчика движения и поляризационного фильтра. Из недостатков в отзывах часто упоминается неудобная навигация по меню.

Видеорегистраторы с ночной съемкой и радар-детектором

Inspector MapS

Инновационный видеорегистратор для автомобиля с ночной съемкой, функционирующий на базе высокопроизводительного процессора типа Ambarella А12. Благодаря светочувствительному сенсору Sony Starvis IMX достигается высокое качество съемки в условиях недостаточного освещения либо его полного отсутствия.

Трехдюймовый дисплей с IPS-матрицей обеспечивает максимально четкое и читаемое изображение даже в условиях съемок солнечный день. Управление им сенсорное, по типу технологий, реализуемых в современных смартфонах. Крепление магнитное с возможностью полного поворота вокруг своей оси. Питается регистратор от бортовой сети. В отключении кабеля необходимости нет.

Прибор способен выявлять полицейские радары, а также комплексы с активным излучением. Обнаружение идет с запасом, чтобы у водителя была возможность перестроить путь либо изменить скоростной режим в соответствии с установленными рамками. Дополнительно видеорегистратор может определять место положения транспортного средства и выдавать информацию о действующем на этой части трассы скоростном режиме.

Устройство подключается к смартфону посредством беспроводного Wi-Fi –соединения, что позволяет настраивать и управлять прибором удаленно. Среди особенностей оборудования стоит выделить G-сенсор, функцию WDR, интеллектуальный режим парковки. При необходимости есть возможность расширения памяти за счет карты в формате microSD до 256 ГБ.

Достоинства:

  • Питание через крепление;
  • Много функций;
  • Расширение памяти до 256 ГБ;
  • Большой экран с хорошей матрицей.

Недостатки:

Дорогой.

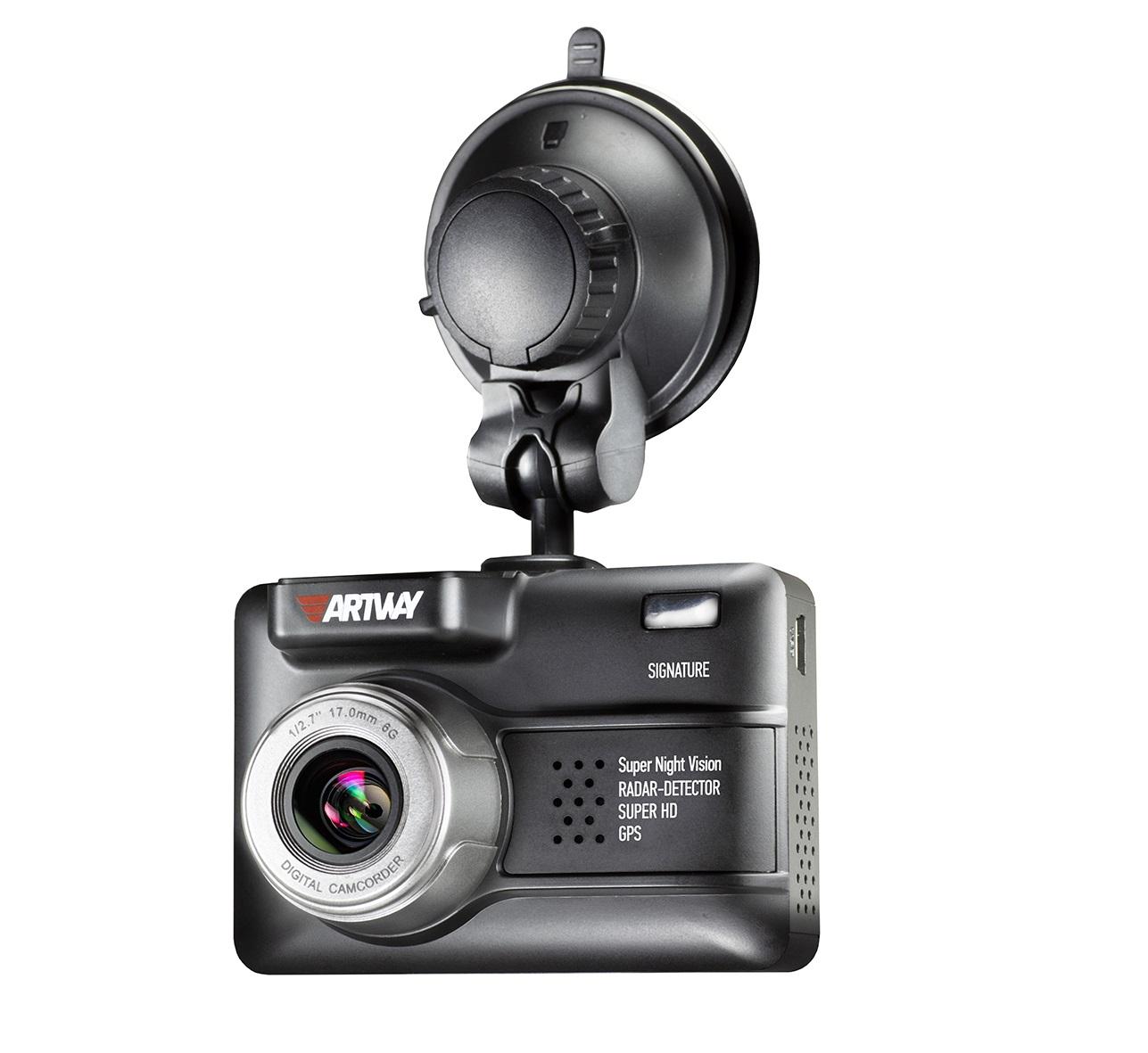

Artway MD-107 Signature 3 в 1 Compact

Еще один вариант компактного комбо-устройства, берущего на себя функции видеорегистратора, GPS-информатора и радар-детектора. Это означает, что водитель не только получает качественную запись дорожной ситуации, но также предупреждения об установленных полицейских радарах и камерах, контролирующих соблюдение скоростного режима.

Высокое разрешение и ночной режим Super Night Vision позволяют получать четкие и детализированные изображения при различном освещении. Во время просмотра хорошо видны автомобильные номера. Благодаря расширенному углу обзора 170° в кадр попадает не только дорога, но и прилегающий к ней территории.

За счет реализованной в видеорегистраторе сигнатурной технологии количество ложных срабатываний относительно расположения полицейских камер значительно сокращается. GPS-информатор оповестит водителя о приближении к камерам, постам ДПС, «лежачим» полицейским и т.д.

Достоинства:

  • Хорошее качество сборки;
  • Расширенный функционал;
  • Видео в высоком качестве.

Недостатки:

Не выявлено.

Как работает видеорегистратор с датчиком движения для автомобиля?

Камеры расположенные на улице, для охраны объектов или наблюдением за периметром все являются своего рода видеорегистраторами. В городе камерами оснащают помимо внутренних участков помещений также и улицы и подступы к зданиям. Заправочные станции все как один оборудованы наблюдением. Миниатюрные регистраторы с датчиком движения бывают встроены и в некоторые приборы. Так, например банкомат осуществляет съемку или фотофиксацию при получении сигнала с сенсора движения.

Начало съемки активируется при помощи сенсора следующим путем:

  1. видеокамера пассивно наблюдает за происходящим, и при определенном функционале ее наблюдения можно смотреть в режиме реального времени;
  2. при попадании в активную область зонда на камеру отправляется сигнал для начала записи или фотофиксации. Между детекцией движения и началом съемки существует небольшая задержка;
  3. продолжительность видеозаписи зависит от настроек. Она может либо осуществить разовую фотофиксацию при каждом посещении наблюдаемой зоны, либо вести съемку вплоть до выхода из объекта наблюдения из зоны. Задержка перед завершением съемки и выходом объекта также может быть настроена отдельно;
  4. в дальнейшем видеокамера продолжает вести съемку в пассивном режиме, как и вела раньше.

Варианты реализации детекции движения

Прошивка регистраторов позволяет использовать детекцию движения в двух режимах, в режиме “постоянная запись плюс детекция движения” и в режиме только “детекция движения”.

Как указанно в предыдущем параграфе, использование совмещённого режима не рекомендуется.

При использовании режима записи по детекции движения необходимо выбирать AHD камеры высокого разрешения, с 3DNR шумопонижением, и высокой чувствительностью, к примеру, хорошо подходит антивандальная AHD камера AltCam DDMF211R – 2 мегапикселя.

Рекомендуется устанавливать более яркие лампочки освещения лестничной площадки, чтобы уменьшить уровень шума и предотвратить переход в ночной режим. В ночном режиме работает инфракрасная подсветка, при которой отчётливо видны пролетающие пылинки, заставляющие срабатывать детектор движения.

В помощь встроенному детектору движения можно, и рекомендуется, добавить внешний детектор. Это может быть дополнительная лампа освещения, которая включается от внешнего датчика движения. Резкое повышение освещённости воспринимается регистратором как движение объекта в кадре. При дополнительном освещении контуры перемещающихся объектов становятся более чёткими, что позволяет детектировать даже незначительные колебания. Также, значительно улучшается качество записанной картинки.

Используемый в видеорегистраторе G-сенсор: что это такое и зачем он нужен

Основное назначение G-сенсора в видеорегистраторе – реагировать на изменение динамики движения автомобиля. Так как автомобиль движется в трехмерном пространстве, то датчик выполнен таким образом, что реагирует на динамику движения в 3D режиме.

Если быть предельно точным, то датчик работает в четырех измерениях (4D), так как одновременно с данными по изменению динамики движения в трех осях, он фиксирует временные данные.

Иногда G-сенсор именуют датчиком удара подобно аналогичным устройствам в автосигнализациях

Это не совсем правильно, так как для датчика видеорегистратора более важной информацией является ускорение при движении транспортного средства, а не абсолютное положение автомобиля и механические воздействия на корпус, как в датчиках наклона/удара охранных устройств

Сигнал, формируемый датчиком, передается микропроцессору управления режимами видеорегистратора и служит для:

  • определения и фиксации времени столкновения или других ситуаций резкого изменения динамики движения автомобиля;
  • передачи сигналов управления для переноса видеозаписи в «нестираемую» папку памяти регистратора (часто такая папка именуется Sobitie или, как нетрудно догадаться, Событие);
  • экстренного включения видеозаписи, если она не активирована в текущем режиме работы видеорегистратора;
  • регистрации траектории движения автомобиля (в некоторых дорогих моделях устройств).

Классификация датчиков движения


Фотофиксацию используют для регистрации нарушений дорожного движения

Разделяют устройства по способу фиксации происходящего: фото- и видеосъемка.

Фото фиксация

Фоторегистратор выполняет только охранную функцию. Прибор делает снимки, иногда с очень коротким промежутком времени. Кадры весят немного. Фотоустройство позволяет получить изображение происходящего перед автомобилем.

Автомобилисты редко их используют, так как при ДТП они менее полезны. Камеры слежения ГИБДД нередко функционируют именно в фоторежиме: так получают снимки правонарушителей.

Видео фиксация

Видео позволяет получить полную картину происходящего во время парковки и при езде. Для записи требуется объемная карта памяти. Устройство чаще оборудуют автономным питанием, поскольку видеорегистратор должен работать всю ночь, а видеосъемка требует больше энергии, чем фотографирование.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
