Как построить теплый туалет на даче в частном доме своими руками? Инструкция и Фото

Фундамент

Начинается любое возведение дома с фундамента, который делится на:

• ленточный;
• свайный;
• плитный;
• столбчатый.

Выбирается он в зависимости от материалов постройки, типа грунта, размеров дома.

Столбчатый фундамент является самым распространенным и популярным. Это экономичный вариант при строительстве небольшого здания. Такой фундамент состоит из столбов, нижняя часть которых углубляется в землю, а верхняя выступает наружу.

К преимуществам сооружения столбчатого фундамента стоит отнести:

1. высокую скорость создания основы;
2. возможность сделать фундамент своими силами, не привлекая тяжелую технику;
3. отсутствие дополнительных подготовительных работ;
4. длительный срок эксплуатации, который составляет более века.

При необходимости, такое основание легко демонтируется и собирается снова в новом месте. Столбчатое основание может быть сделано из: древесины, кирпича, металлического или винтового основания. Такой фундамент прекрасно подойдет для каркасных дач, срубов из бревна, построек из дерева.

Такое основание подойдет для плотной почвы, которая не поддается сдвигам и не сильно промерзает в холодное время года.

Ленточный фундамент также востребован. Он является прочным и надежным, полностью повторяет очертания всей постройки.

Ленточный фундамент может быть:

• Монолитным. Сооружается на месте и заливается бетонным раствором.
• Сборным. Состоит из готовых железобетонных блоков, которые крепятся между собой сваркой и заливаются бетоном.
• Мелкозазубренным, применяется для строительства на твердой почве. Такой вариант подходит для легких по весу построек.
• Заглубленным. Выдерживает высокие нагрузки и подходит для больших сооружений.

К основным преимуществам ленточного фундамента относятся:

1. Невысокая стоимость;
2. Оперативные сроки монтажа;
3. Простота конструкции;
4. Способность выдерживать значительные нагрузки.

Это идеальный вариант для возведения дачного дома из кирпича, бетона, дерева.Установка свайного фундамента – процесс довольно тяжелый. Здесь потребуется выложить немалую сумму на материалы, придется привлекать тяжелую технику. Возводить основание из свай не всегда целесообразно. Если же было принято решение делать именно свайный фундамент, потребуется подготовить материалы. Сваи можно как заказать в готовом виде на заводе, так и сделать своими силами непосредственно на месте строительства. Готовая продукция представляет собой металлический стержень с острым концом. Он забивается или вкручивается в почву. Если же изготавливать сваи своими силами, потребуется сначала пробурить скважины, а потом установить в них трубы и забетонировать внутренние полости.

Сваи для фундамента бывают:

• Забивными, представляют собой металлические, железобетонные или деревянные стержни.
• Набивными, изготавливаются на месте строительства в грунте.
• Буровыми, устанавливаются в пробуренную заранее скважину.
• Винтовыми, представляющими собой металлические стержни с лопастями. Их можно самостоятельно вкрутить в землю или забить с помощью специальных механизмов.

Для строительства небольших дач чаще всего применяются винтовые сваи.

К преимуществам данного типа основания стоит отнести:

1. Оперативные сроки монтажа;
2. Отсутствие сложных земельных работ, например, не потребуется рыть траншеи;
3. Высокую прочность и надежность конструкции;
4. Длительный срок эксплуатации.

Такой фундамент можно соорудить на любом типе почвы.

Плитный фундамент состоит из монолитной армированной плиты, которая укладывается на песчаную подушку. Это идеальный вариант для плавающего грунта. Плитное основание способно выдержать высокие нагрузки. К его основным преимуществам относятся:

1. прочность и надежность;
2. хорошая несущая способность;
3. широкий спектр применения;
4. долговечность.

При выборе основания дома, стоит учитывать и материалы для его строительства.

Домик

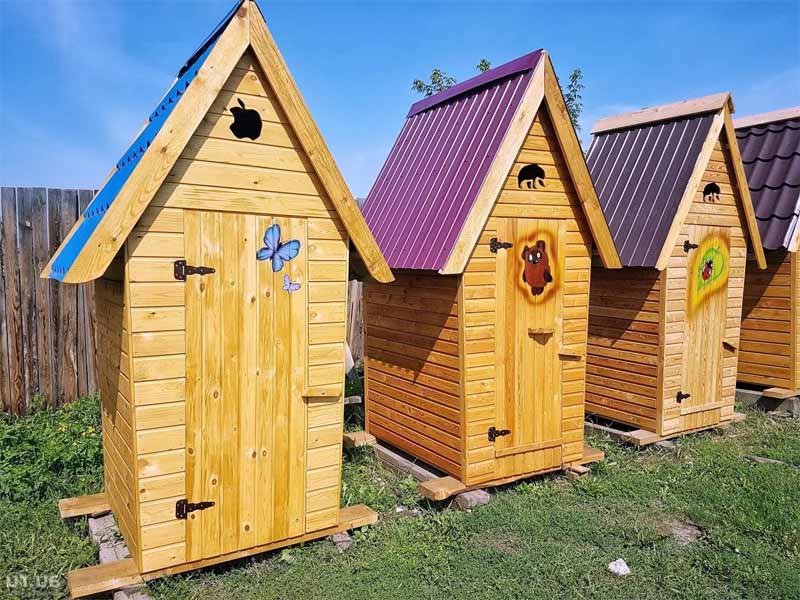

Домик — любопытная форма дачного туалета, допускающая самые разнообразные дизайнерские изыски.В сравнении со всеми остальными вышеперечисленными формами домик представляется самым теплым и комфортным вариантом. К тому же он отличается повышенной прочностью, а затраты земли и материалов такие же, как при постройке менее теплого и комфортного скворечника.

6 чертежей дачного туалета типа «Домик»

Также дачный туалет в зависимости от площади, им занимаемой, и особенностей постройки, может быть как одноместным, так и двухместным.

Пример двухместного туалета

Пристроенные к гаражу либо любому-другому зданию — более сложные туалетные конструкции, не столь часто востребованные дачниками.

Что такое компостирующий туалет, действующий непрерывно

Отличный вариант, который позволит построить идеальный туалет на даче своими руками – это компостирующий тип непрерывного действия. Чертежи такого «чуда» несложны, хотя с возведением постройки придется немного повозиться.
Неоспоримые достоинства предлагаемого санузла:

• отсутствует необходимость постоянно досыпать торф после каждого использования;
• не нужно возиться с отходами, выливать неприятные массы;
• в результате использования санузла производится готовый, высококачественный компост – незаменимое удобрение для растений;
• не загрязняется окружающая среда, нет потребности в откачивании выгребной ямы;
• для лучшего перегнивания рекомендуется добавлять также кухонные пищевые отходы.

Схема: обустройство компостирующего туалета
Внимание! В компостирующий туалет нельзя сливать много воды! Для процесса переработки хватает жидкостей из испражнений и кухонных отходов. Сливать в камеру воду из душа либо мойки категорически нельзя

Иначе начнется процесс брожения, который погубит компостирующие микроорганизмы.

Существует 2 вида исполнения компостирующего санузла. Первый предполагает установку камеры-накопителя внутри подвала жилого дома. Такой вариант позволяет создать туалет, ничем не отличающийся от санузла в городской квартире. При этом помещение уборной будет отапливаемым, а значит пользоваться ею с комфортом можно круглый год.
Схема второго варианта требует выкапывания ямы вне помещения и сооружения сверху кабины с навесом. Этот тип санузла удобен при отсутствии, или малых размерах подвала. Но использовать его в холодное время года будет не очень удобно.

Выбор места размещения

До начала работ по обустройству отхожего места следует тщательно продумать вопрос о том, где оно будет находиться. В первую очередь следует соблюсти расстояния, на которые нормативы предписывают относить уборную от различных объектов.

Эти расстояния приведены в таблице:

Объект на участке	Минимально допустимое расстояние, м
Дом, подвал, погреб	12
Колодец, скважина или естественный источник воды	25
Баня, отдельно стоящая душевая	8
Сарай для животных и птиц, коровник и т.п.	4
Фруктовые деревья	4
Граница участка, кустарники	1

Имеющийся на участке источник воды должен располагаться выше того места, где будет уборная — тогда он не будет загрязняться стекающей с ее стороны водой. Также следует учитывать направление течения подземных вод, для выявления которого проводится специальное исследование. Уборная должна находиться ниже по течению по отношению к колодцу или скважине.

Все вышесказанное относится к туалетам с выгребной ямой. А вот о соседях нужно подумать в любом случае, то есть независимо от вида уборной.

Будет не очень хорошо, если вы построите сооружение вблизи соседского мангала или детских спортивных снарядов. Нужно выбрать уголок без постоянного пребывания людей и установить кабину так, чтобы она была повернута к соседям тыльной стороной, а не дверью.

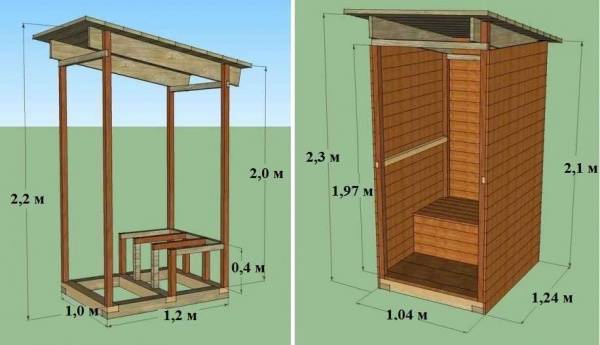

Строительство туалета для дачи: чертеж с размерами для конструкции типа «Скворечник»

Конструкция «Скворечника» состоит из древесины, которая может быть ообшита любым другим видом материала. Допускается строительство одно- или двускатной крыши. Данный вид клозета монтируется в качестве надземной постройки над выгребной ямой.

Типовый проект «Скворечника» с размерными параметрами:

Элемент конструкции	Размер, м
Задняя стенка (высота)	2
Ширина	1
Передняя стенка (высота)	2,3
Площадь основания	1х1

При установке конструкции деревянного туалета необходим обязательный контроль размещения поверхностей по вертикали и горизонтали. Для этих целей рекомендуется использовать строительный уровень.

Чертеж туалета «Скворечник»: 1 — обвязка, 2 — стойка, 3 — дверь, 4 — ручка, 5 — поперечина двери, 6 — передняя стенка, 7 — стропила крыши, 8 — кровля, 9 — вентиляционный стояк, 10 — дефлектор, 11 — боковая стенка, 12 — крышка выгребной ямы, 13 — кирпичные опоры, 14 — задняя стенка

Материалы для строительства «Скворечника»

Для проведения работ позаботьтесь о наличии:

• рубероида — в количестве 2 м?;
• бетонного бордюра (2 шт., длина – 2 м) или песчано-цементного блока (4 шт.);
• дверного блока (2000х900 мм);
• песка;
• вагонки (40 шт., 87х3000 мм);
• обрезной доски (4 шт., 50х100х6000 мм; 3 шт., 32х90х6000 мм);
• профильного листа из стали с оцинковкой (2000х1520х0,4 мм);
• деревянного бруса (1 шт., 50х50х600);
• комплектующих к двери (шпингалета, петель, ручки);
• крепежных элементов (саморезов, гвоздей);
• материала для финишного покрытия (лакирующего или красящего состава).

Туалет «Скворечник», фото 1: подготовка материалов и монтаж каркаса

В целях утепления конструкции следует приобрести пенопласт. После окончания строительства каркас обшивается им изнутри. Вы можете выполнить внутреннюю отделку красивыми материалами (по желанию).

Как построить туалет на даче своими руками: поэтапное строительство «Скворечника»

Инструкция к строительству «Скворечника» (пошаговое руководство):

организация выгребной ямы. Минимальный размер резервуара составляет 1х1х2 м. На дне выполняется подушка из щебня или битого кирпича;

Туалет «Скворечник», фото 2: устройство технологического отверстия в полу

• строительство фундаментной части. Для этого бордюр из бетона устанавливается так, чтобы края ямы располагались от него на расстоянии не более 0,2 м. Бордюр будет играть роль перекрытия. Процесс монтажа бордюра предполагает вкапывание таким образом, чтобы бетонное основание возвышалось над уровнем почвы не более чем на 0,1-0,15 м. Если используются песчано-цементные блоки, их следует вкопать по углам. На них в будущем будет установлен весь каркас;
• монтаж рубероида. Материал укладывается поверх основания в 3-4 слоя в качестве изолятора от влаги;
• строительство надземной части (каркаса из дерева), его отделка. В качестве обшивочного материала для каркаса может использоваться деревянная доска или вагонка. Настил для пола делается из толстых досок. Минимальная толщина для напольного покрытия составляет 4 см. Рекомендуется использовать породы дерева, обладающие повышенными прочностными характеристиками. К таким породам относится лиственница, бук, дуб и т.п.

Туалет «Скворечник», фото 3: обшивка внешних стен конструкции

Заключительные работы по созданию «Скворечника»

К заключительным работам относятся следующие этапы:

• формирование отверстия в полу. Форма прорези в этом случае может быть произвольной (круглой, ромбовидной, овальной, в виде сердечка), главное, чтобы диаметр его составлял не менее 30 см;
• монтаж дверной конструкции. Для удобства в полотне двери можно выполнить небольшую прорезь в виде окошка, чтобы солнечный свет мог проникать внутрь каркаса. Это оконце можно оставить свободным или остеклить;
• обустройство кровли. Крыша «Скворечника» может укрываться различными видами материалов. Лучше всего для этих целей подходит асбестоцементный лист, рубероид, профильный лист, изготовленный из стали;
• нанесение финишного слоя. Поверхность изделия следует обработать лакирующим составом или краской. Рекомендуется использовать масляный краситель.

Туалет «Скворечник», фото 4: монтаж вентиляционной трубы и обустройство кровли

При обустройстве туалетов не стоит забывать об организации вентиляции. Достаточно будет даже простейшего варианта. Эта система предназначена для вывода воздуха из ямы с отходами наружу. В качестве материала для изготовления вентиляции может быть использована труба. Минимальный диаметр изделия – 10 см.

Для установки трубы в подиумной части туалета, а также в его крыше выполняются прорези соответствующего диаметра. Труба должна возвышаться над крышей минимум на 0,2 м.

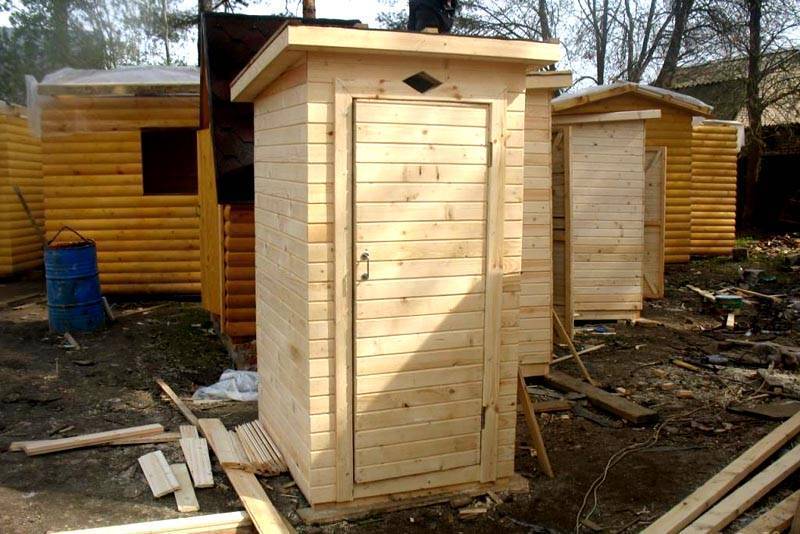

Туалет «Скворечник», фото 5: дачный туалет, построенный своими руками

Строительство туалетного домика

Оптимальные размеры дачного туалета 1×1,5 м, высота – 2,2-2,5 м. В противном случае он будет просто неудобен, особенно для людей с крупными формами. Самостоятельно делать чертежи туалета необязательно, если нет особых требований и идей можно воспользоваться уже готовыми. В первую очередь, схема удобна тем, что позволяет правильно рассчитать количество стройматериалов и предварительную стоимость дворового санузла.

Возведение туалета над выгребной ямой (схема правильного размещения)

Основа каркаса

Туалетный домик, рекомендуют выдвигать на 2/3 вперед над выгребной ямой, обеспечивая, таким образом, к ней доступ для чистки за задней стенкой сооружения. Стойкость постройки может обеспечить неглубокий фундамент. Между ним и каркасом укладывают гидроизоляцию, 1-2 слоя рубероида. Но для легкой постройки из дерева он вовсе не обязателен. Основу достаточно установить на бетонные блоки. Также можно поставить четыре опорных столба. Для этого, по углам будущей конструкции вырывают четыре ямы глубиной около 60 см, в мягких грунтах можно до 1 метра, и опускают в них асбестовые трубы. Яму на треть заполняют цементным раствором. После этого в трубу устанавливают опорную балку, а яму до конца заполняют бетоном.

Установка основания туалета на бетонные блоки

Сборка каркаса

Для сооружения каркаса достаточно будет брусьев сечением 50×50 или 80×80 мм, более габаритный материал брать нецелесообразно.

Сначала собирают прямоугольную опору с перемычкой, от которой будет подниматься передняя стенка стульчака, и прикручивают ее к фундаменту или опорным стойкам. Поверх настилают доску. Толщина напольной доски должна быть не менее 3 см.

Возведение деревянного каркаса для туалета

• Из бруса собирают каркас передней, задней и боковых стенок. При этом передняя стенка должна быть выше задней не менее чем на 10 см, это обеспечит необходимый уклон крыши.
• Для большей прочности конструкции на боковых и задней стенках рекомендуют сделать диагональные укосины.
• На передней стенке обязательно делают укрепление для двери, соответствующего размера и оформляют отверстие под окно.
• Каркасы стенок закрепляют на основании металлическими уголками, сверху и на уровне стульчака делают обвязку.

Укрепление каркаса туалета металлическими уголками

Следующим этапом будет сборка каркаса стульчака и его обшивка, если не предусмотрены альтернативные варианты, например, напольный унитаз.

Обшивка каркаса

Обшивают каркас деревянными досками. Вертикальное расположение позволяет значительно сэкономить материал, а горизонтальное имитирует сруб и смотрится интересней. Доски плотно подгоняют друг к другу и крепят к основе. Вместо дерева также используют листы профнастила, шифер или любой другой материал, соответствующий бюджету строительства.

Обшивка каркаса туалета

Крыша

Крыша не должна выступать за пределы стен более чем на 30 см. Монтаж начинают с закрепления параллельных досок на небольшом расстоянии. После этого снизу зашивают козырек, прикрепляют доски снаружи по периметру. На подготовленное основание укладывают слой гидроизоляции, обычно, это рубероид, после чего покрывают конструкцию любым кровельным материалом (шифер, металлопрофиль, битумная черепица).

Для туалета достаточно возведения простой плоской крыши

Дачники, которых стандартная схема домика не устраивает, могут подыскать чертежи более интересных вариантов, сделать его самостоятельно или приобрести готовые туалетные домики, они собираются по типу конструктора, а для удобства к ним обязательно прилагается инструкция и все сопутствующие чертежи.

Конструкции уличных туалетов

По способу утилизации нечистот эти сооружения делят на три типа:

• Пудр-клозеты;
• Туалеты с выгребной ямой (септиком);
• Ватерклозеты.

Первый вид уличного туалета прост в обустройстве и эксплуатации. Его основная часть – сидение (стульчак), под которым установлена извлекаемая емкость. После каждого посещения в нее совком насыпают торфяную смесь, которая поглощает жидкость и неприятные запахи.

Стульчак с герметичной крышкой и ведро с торфом – вот и все, что нужно для обустройства уличного отхожего места

Существенный недостаток данной конструкции – небольшая емкость ведра. Для тех, кто редко посещает дачу, пудр-клозет оптимален. Если же вы планируете проводить на своем участке выходные дни или ваша семья насчитывает более трех человек, то придется часто опорожнять контейнер.

Усовершенствованный вариант пудр-клозета – торфяной биотуалет, предлагаемый сегодня на рынке. Он состоит из пластикового корпуса, внутри которого размещается одна или две емкости. Сверху устанавливается бачок с торфяной смесью и дозатором.

1, 2 – контейнеры для твердой фракции; 3 – воронка для жидкости; 4 – воронка для твердой фракции; 5 – бачок с дозатором для торфа; 6 – вентиляционная труба; 7 – дренажная трубка

Для устранения неприятного запаха конструкция снабжается вытяжной трубой, выводимой на крышу кабинки. Опорожнять контейнеры в таком туалете приходится не чаще одного раза в неделю. Это достигается благодаря разделению жидкой и твердой фракции отходов.

Жидкость при пользовании биотуалетом поступает в воронку, размещенную в передней части корпуса и отводится по трубке в грунт или пластиковую емкость, расположенную на улице. Плотные фракции нечистот накапливаются во внутреннем контейнере.

Биотуалет на «боевой позиции» и в процессе установки. В первом случае в глаза бросается теснота кабинки, поэтому не советуем вам экономить на ее площади в ущерб комфорту.

Несмотря на преимущества торфяного туалета перед классическим пудр-клозетом (преобразование отходов в удобрение, хорошая вентиляция и увеличенный срок пользования) многие дачники выбирают вариант с выгребной ямой (септиком). Ее устройство обходится дешевле покупки «продвинутого» биотуалета, а периодичность очистки составляет 1-2 раза в год.

При этом следует помнить о двух серьезных проблемах, которые выгреб может преподнести своим владельцам при неправильном строительстве:

• Заражение почвы болезнетворными бактериями;
• Неприятный запах.

Недостаточно просто выкопать большую яму в земле и поставить над ней клозетную будку. Емкость с нечистотами должна быть надежно изолирована от грунта. Лучше всего для этой цели подходит бетонный резервуар, обработанный гидроизолирующей пропиткой.

Второе условие – внесение в выгребную яму специальных бактерий. Они быстро разлагают нечистоты, обеззараживают их и устраняют запах. Сухие концентраты бактерий для септиков и выгребных ям сегодня можно купить в любом хозяйственном супермаркете.

Конструкцию люфт-клозета (воздушного туалета) нельзя назвать слишком сложной. Его основная часть – бетонированная яма с отверстием. На ней устанавливается будка. Для исключения неприятного запаха на ее задней стенке размещается вытяжная труба. Ее нижний конец находится в яме, а верхний возвышается над крышей. Из-за перепада высоты образуется тяга. Воздух из кабинки всасывается в яму и по трубе выбрасывается в атмосферу.

Схема конструкции люфт-клозета

Еще один популярный вариант туалета для дачи – ватерклозет. Его основная часть — всем хорошо знакомый унитаз со сливным бачком. В нем находится водяной замок, исключающий возможность выхода запаха из ямы в кабинку. К сожалению, без отопления пользоваться такой системой невозможно, поскольку в зимнее время вода в унитазе и бачке замерзает. Поэтому данная конструкция рассчитана на теплый сезон.

Чертеж уличного ватерклозета

С наступлением теплых дней емкость на крыше будки наполняют водой. Отводной канал подключают к септику через тройник, снабженный вертикальной вентиляционной трубой.

Санитарные нормы для стандартных туалетов

Построение отхожих мест со стандартными выгребными ямами существует ряд санитарных норм. Заключаются они в соблюдении расстояния до определенных объектов:

• расстояние до каких-либо ограждений участка не менее 1 м;
• расстояние до кустов не менее 1 м, а до деревьев – 4 м;
• до жилых помещений не менее 12 м;
• до подземных мест хранения (погребов) – 12 м;
• расстояние до бани или другого санитарного места (например, уличный душ) не менее 8 м;
• расстояние до различных водных источников, будь то реки, озера, колодцы) не менее – 25 м.

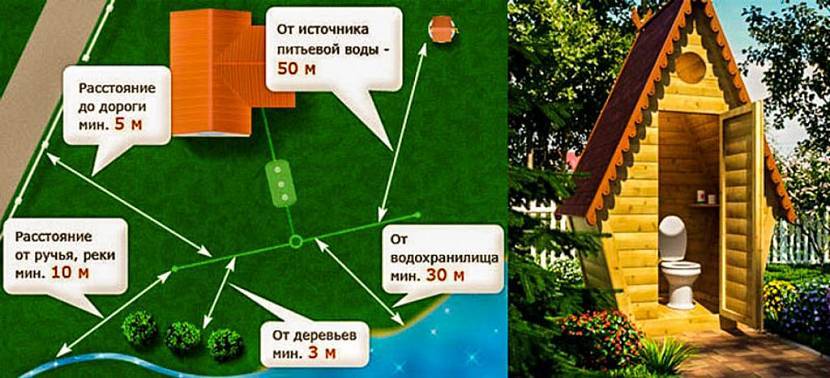

Нормы по размещению туалета и септика на дачном участкеИсточник vse-o-kanalizacii.ru

Во избежание неприятных последствий для себя или людей, живущих на соседних участках, данные нормы обязательны к выполнению. Также недопустимо попадание отходов жизнедеятельности в источники воды, предназначенные для общественного пользования.

Организация выгребной ямы

При необходимости возвести такую конструкцию как туалет на даче своими руками инструкция, чертеж с размерами, поможет вам организовать эту работу. Часто канализационный сток для такого строения является накопительной емкостью. Сконструировать такую систему довольно легко. Но предварительно необходимо правильно подобрать размер и местонахождения. Если ошибиться, нечистоты будут травить не только почву, но и саму жизнь владельца участка.

Во время начала работы часто возникает масса вопросов по теме как сделать туалет на даче своими руками, чертеж и чем лучше выкопать яму? Для этого можно воспользоваться лопатой или нанять услуги экскаватора

Но важно не это, а последующая отделка стока. Для конструирования ям применяются множество материалов

Срок эксплуатации готового строения зависит от правильности выбора технологии изготовления.

Нужно знать, что канализационные ямы могут быть накопительными и фильтрующими. Накопительные нуждаются в частой выкачке, а фильтрующие загрязняют почву. В принципе ямы с недостаточным показателем герметичности запрещают, но на дачных территориях все же их конструируют.

Ямы для туалета на даче своими руками конструируются из:

• кирпича;
• пластикового бака;

Для конструирования такой системы из выбранного материала необходимо выкопать яму, лучше это делать с помощью лопаты. Объем данной конструкции не большой, но с помощью лопаты она будет ровной. Таким образом облегчается процесс кладки кирпича. Во время данной процедуры, стоит учитывать параметры кирпича, и слой гидроизоляции. Лучше копать на 20 см шире и глубже чем вам необходимо.

Когда яма для туалета на даче своими руками выкопана, ее необходимо обустроить. Дно необходимо утрамбовать, засыпать слой песка в 15 см и также плотно утрамбовать. Затем на площадь дна укладывают битый кирпич и армирующую сетку. И заливают бетоном, также слоем в 15 см. Если дно будет фильтрующего типа, то на песочный слой насыпают щебневый слой.

Для кладки кирпича, необходимо по периметру залить фундамент. Отделка стен канализационного стока для туалета на даче своими руками проводится на половину кирпича. Для этого вида отделки рекомендуется использовать кирпич силикатного типа, красный более подходящий вариант. Более долго прослужит сделанная яма для туалета на даче своими руками из шлакоблока. После завершения кладки, если решили, что яма будет герметичной, то необходимо промежутки и швы залить раствором или мастикой, а затем накрыть ее.

Если имеются размеры и чертеж туалета на даче своими руками можно перекрытие организовать таким образом:

• Для конструирования плиты перекрытия, нужно предварительно заполнить грунтом пустоты между кладкой и землей. Во время такой манипуляции желательно оставит расстояние в 20 см до верха конструкции, в этот промежуток, необходимо залить бетон, который выступит в роли укрепления под перекрытие.
• Чтобы бетон не попал в яму, ее надо накрыть листами металла или жести, но для уверенности что лист не прогнется в яме устанавливаются опоры. Сам раствор изготавливают из цемента и песка. Цемент желательно брать марки 400. Замес делается по соотношению 1 к 3, а именно 1 цемент и 3 песка. Если имеется щебень, то лучше добавить и его, так улучшается качество раствора и он становится более надежным. Плита заливается монолитно.

Чтобы плита получилась более надежной, делается армирование участка и только потом заливается. Чтобы сделать туалет на даче своими руками чертежи вам помогут.

При конструировании сливной ямы в туалет на даче своими руками инструкция, чертеж с размерами должны быть обязательно, особенно, если используется пластик

Важно учесть, что выкопать такую яму необходимо немного большего размера, примерно на двадцать сантиметров с каждой стороны. Заливка дна проводится по тому же принципу, что и в ямах с кирпича

Но еще во время армирования под плиту перекрытия, необходимо изготовить 2 петли. К ним в дальнейшем будет привязан бак.

После полного застывания бетона в яму опускается емкость, и привязывается к петлям, которые не дадут легкому материалу, под воздействием грунтовых вод всплыть на поверхность. Теперь необходимо заполнить землей пустоты между котлованом и самой емкостью. Идеально будет если пустоты заполнить смесью песка с цементом.

Рекомендуется, во время засыпки пустот емкость наполнить водой. Таким образом она под давлением не помнется.
