Классификация систем канализации по назначению

Практические нюансы

Для эффективной работы канализационной системы необходимо учитывать ряд практических нюансов, а именно: критерии выбора оборудования и фильтров, методы очистки, способы установки. Если один из параметров упустить, то система может работать неправильно или не соответствовать заявленным техническим характеристикам.

Как выбрать

Выбор канализационной системы следует осуществлять на основе следующих критериев:

  • сезонного или постоянного проживания в доме;
  • уровня залегания грунтовых вод;
  • количества проживающих людей;
  • ежедневного расхода воды на все нужды;
  • климатических условий – средней температуры, количества выпадаемых осадков;
  • площади участка и наличия необходимого места для монтажа канализации;
  • типа и свойств грунта – плотности, несущих способностей;
  • санитарных и технологических нормативов.

Критерии выбора фильтрующего устройства

Фильтрующее устройство для канализационных систем является необходимым сантехническим узлом, без которого невозможно обойтись. Оно позволяет выделять из нечистот жидкость, фильтровать её и передавать в грунт, не ухудшая экологическую ситуацию.

Выделяют следующие типы фильтров:

  1. фильтрационный колодец;
  2. песчано-гравийные слои;
  3. инфильтраторы;
  4. аэрационные установки.

Выбор конкретной конструкции основывается на ряде критериев:

  • количестве сточных вод, которые требуется фильтровать;
  • типе грунтов, их способности впитывать влагу;
  • глубине залегания подземных вод;
  • виде канализационной системы;
  • проектной документации, определяющей использование конкретных типов фильтров.

Аэрационная установка на загородном участке

Аэрационные системы имеют сложные конструкции, которые невозможно создать самостоятельно. Их принцип действия основан на анаэробной очистке, то есть окислении органических компонентов в поступающих стоках специальными бактериями с участием кислорода.

Установки состоят из нескольких камер, зачастую оснащаются дренажным насосом или компрессором. То есть, для их стабильной работы нужно постоянное электропитание. Преимуществом установки является высокая степень очистки воды до 90%, которая может применяться для полива сельскохозяйственных культур, то есть технических целей. Недостаток аэрационной системы — высокая стоимость оборудования и обслуживания.

Как работает фильтрационный колодец

Фильтрационный колодец работает по принципу отделения нерастворимых, твёрдых частиц и отвода отстоянной жидкости в грунт. Для фильтрования жидкости от мелких примесей используется слой песка и щебня. Отфильтровывание крупных и твёрдых частиц проводится через дно колодца по принципу сита. Размеры отверстий 3-5 мм, расположены по всей его поверхности.

Колодец не забивается твёрдыми частицами, так как их перерабатывают бактерии, питающиеся органикой. Дно колодца с механическим фильтром нужно периодически очищать.

Поля фильтрации: особенности применения

Фильтрационные поля – крупные инженерные сооружения, представляющие собой перфорированные трубы, зарытые на небольшой глубине в грунте и уложенные на гравийно-щебневую подушку. Длина труб и площадь поля определяют производительность фильтрования. Наиболее выгодным грунтом для организации таких полей являются суглинки.

Преимуществом фильтровальных полей является возможность их применения даже в условиях неглубокого залегания грунтовых вод. Недостатки — сложность расчётов параметров и конструкции.

Пример организации фильтрационного поля. Производительность рассчитана на 3-х человек, постоянно проживающих в доме.

Для определения основных параметров фильтрационного поля рекомендуется использовать Таблицу 1.

Таблица 1. Подбор объёма труб для фильтрующего поля в зависимости от типа грунта и объёма септика.

Тип грунта Рабочий объём очистного сооружения, м3
1,535681015
Суглинок2466121520
Песок12334510
Супесь135681015

Поле для фильтрования нечистот обычно занимает значительную площадь. Срок его эксплуатации до заиливания составляет до 10 лет, после чего требуется очистка труб.

История возникновения

                История канализации насчитывает много веков. Самой старой из всех известных является система в древнем индийском городе Мохенджо-Даро, которая была обнаружена во время проведения раскопок. Ей насчитывается около 4600 лет. Известны системы в Древнем Риме (яркий пример — Большая Клоака, работает и в настоящее время, выполняя функции ливневой канализации) или Древнем Китае (в городе Линьцзы). Описание этих находок свидетельствует о

Средневековая Европа в этом отношении заметно отставала, поскольку нашествие варваров смело почти все остатки римских сооружений, обслуживать и вообще заниматься общественными системами стало некому. Повторное возникновение сети, произошедшее в конце XVII века, было вынужденным, вызванным эпидемиями инфекционных заболеваний, поставивших всю европейскую цивилизацию на грань вымирания.

В России история канализации похожа на европейскую. Системы отведения сточных вод были построены по римскому типу, но использование дерева вместо мрамора сделало их недолговечными, а во времена царствования Ивана Грозного они были заброшены. Это привело к вспышке чумы в конце XVIII века. Известно, что в Москве ни водопровод, ни канализация не были полноценным образом созданы до самого начала XX века.

                В современном мире развитие канализационных систем, благодаря технологическим достижениям, доведено до совершенства. Появились новые сантехнические устройства, материалы, способы переработки и утилизации отходов. Выработаны нормы и требования по санитарному и техническому обеспечению систем, нарушение которых грозит серьезными штрафными санкциями или даже уголовным преследованием.

История возникновения

                История канализации
насчитывает много веков. Самой старой из всех известных является система в древнем индийском
городе Мохенджо-Даро, которая была обнаружена во время проведения раскопок. Ей
насчитывается около 4600 лет. Известны системы в Древнем Риме (яркий пример — Большая Клоака,
работает и в настоящее время, выполняя функции ливневой канализации) или Древнем Китае (в городе Линьцзы).
Описание этих находок
свидетельствует о

Средневековая Европа в этом
отношении заметно отставала, поскольку нашествие варваров смело почти все
остатки римских сооружений, обслуживать и вообще заниматься общественными
системами стало некому. Повторное возникновение сети,
произошедшее в конце XVII века, было вынужденным, вызванным эпидемиями инфекционных
заболеваний, поставивших всю европейскую цивилизацию на грань вымирания.

В России история канализации похожа на европейскую.
Системы отведения сточных вод были построены по римскому типу, но использование
дерева вместо мрамора сделало их недолговечными, а во времена царствования
Ивана Грозного они были заброшены. Это привело к вспышке чумы в конце XVIII века. Известно, что в
Москве ни водопровод,
ни канализация не были полноценным образом созданы до самого начала XX века.

                В современном мире развитие канализационных
систем, благодаря технологическим
достижениям, доведено до совершенства. Появились новые сантехнические устройства, материалы, способы переработки и утилизации
отходов. Выработаны нормы и требования по санитарному и техническому
обеспечению систем, нарушение которых грозит серьезными штрафными санкциями или
даже уголовным преследованием.

Канализация загородного дома внутренняя разводка

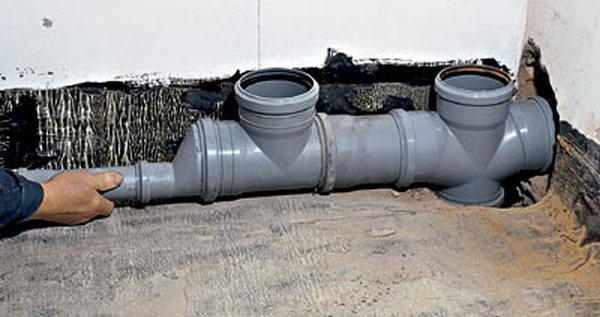

Внутренняя канализация, как в общем-то и наружная, монтируется достаточно просто – не побоюсь даже сравнить эту работу со сборкой детского конструктора. Единственное, что здесь потребуется, так это подрезать по размеру трубы, вставлять в их раструбы резиновые уплотнители и, смазав их специальной пастой на основе силикона, соединять. Другой вопрос, как соединять трубы, вернее сказать не как, а по какой схеме? Здесь уж придется включить все свое воображение и вооружиться теорией, любезно предоставленной нашим сайтом.

Система канализации в частном доме

Для начала разберемся с материалами. Как правило, канализационный конструктор состоит из следующих частей.

  1. Трубы. Кроме того, что они могут быть разного диаметра (32мм, 50мм и 100мм), они еще различаются по длине – как правило, это 300мм, 500мм, 1000мм и 2000мм. Слепо покупать все подряд не стоит – следует понимать, что чем длиннее труба, тем она дороже стоит. В то же время, если собирать канализацию из коротких труб, то это обойдется еще дороже. Длину используемых труб придется рассчитать исходя из схемы, согласно которой будет собираться автономная канализация частного дома.
  2. Тройники. Здесь все просто – они устанавливаются практически на каждом сантехническом приборе. Исключением являются только оконечные тройники, стоящие первыми по ходу тока сточных вод. Тройники бывают разные: прямые, косые и переходные. Лучше использовать косые тройники, так как они реже забиваются благодаря плавному изгибу.
  3. Повороты. Применяются для изменения направления водосточной магистрали. Система канализации в частном доме предусматривает использование поворотов как под 90˚, так и под 45˚. Опять же, вместо одного поворота под 90˚ лучше использовать два под 45˚.
  4. Воздушный клапан. В принципе, можно заменить фановой трубой, которая удаляет неприятный запах канализации в частном доме и улучшает работу системы в целом. Предпочтение лучше отдать именно фановой трубе – ее диаметр должен составлять 100мм. Она монтируется стояком через тройник – установить ее нужно поближе к унитазу, что улучшит его работу. Воздушный клапан также лучше поставить ближе к унитазу.

Кроме всего прочего, понадобится крепление для труб и, возможно, переходники с большего на меньший диаметр.

Теперь о тонкостях сборки. Начать нужно с того, что сразу сделать выпуск из дома. В заранее продуманном месте (в стене, ниже уровня пола около 0,5м) нужно пробить отверстие на улицу. Предварительно нужно будет прокопать траншею для укладки уличной канализации и подвести ее к месту, где вы планируете устроить . Следует помнить про глубину промерзания почвы – чтобы канализация в доме, сделанная своими руками, нормально функционировала зимой, траншею нужно прокопать на глубину не менее 600мм в самой верхней ее точке (возле выхода труб из дома).

Монтаж канализации в частном доме

Движемся дальше, возвращаемся в дом и продолжаем монтаж канализации в частном доме. От ввода до прокладываем трубу диаметром 100мм – в обязательном порядке все повороты выполняем отводами под 45˚. Не забываем про фановую трубу или воздушный клапан, для их установки понадобится предусмотреть тройник. После унитаза можно устанавливать переходник на трубу диаметром 50 и остальную разводку прокладывать трубой меньшего калибра.

Очень важным моментом является соблюдение уклона – он необходим для организации естественного стока отработанной воды. Чем чревато отсутствие уклона или так называемый контруклон? В лучшем случае она будет плохо работать, а в худшем уже спустя месяц. Оптимальным уклоном, при котором канализация нормально функционирует, является отклонение от уровня горизонта на полтора–два сантиметра на метр длины трубопровода.

Система водоотведения

12.1. Обращайтесь с Заявлением (2 экземпляра) в ТСЖ, если откажут или ответа не будет, то Вы можете обратиться в Суд, Прокуратуру. Жилищный кодекс и Российской Федерации Статья 137. Права товарищества собственников жилья 1. Товарищество собственников жилья вправе: 1) заключать в соответствии с законодательством договор управления многоквартирным домом и иные обеспечивающие управление многоквартирным домом, в том числе содержание и ремонт общего имущества в многоквартирном доме, договоры; 2) определять смету доходов и расходов на год, в том числе необходимые расходы на содержание и ремонт общего имущества в многоквартирном доме, затраты на капитальный ремонт и реконструкцию многоквартирного дома, специальные взносы и отчисления в резервный фонд, а также расходы на другие установленные настоящей главой и уставом товарищества цели; 3) устанавливать на основе принятой сметы доходов и расходов на год товарищества размеры платежей и взносов для каждого собственника помещения в многоквартирном доме в соответствии с его долей в праве общей собственности на общее имущество в многоквартирном доме; 4) выполнять работы для собственников помещений в многоквартирном доме и предоставлять им услуги; 5) пользоваться предоставляемыми банками кредитами в порядке и на условиях, которые предусмотрены законодательством; 6) передавать по договору материальные и денежные средства лицам, выполняющим для товарищества работы и предоставляющим товариществу услуги; 7) продавать и передавать во временное пользование, обменивать имущество, принадлежащее товариществу. 2. В случаях, если это не нарушает права и законные интересы собственников помещений в многоквартирном доме, товарищество собственников жилья вправе: 1) предоставлять в пользование или ограниченное пользование часть общего имущества в многоквартирном доме; 2) в соответствии с требованиями законодательства в установленном порядке надстраивать, перестраивать часть общего имущества в многоквартирном доме; 3) получать в пользование либо получать или приобретать в общую долевую собственность собственников помещений в многоквартирном доме земельные участки для осуществления жилищного строительства, возведения хозяйственных и иных построек и их дальнейшей эксплуатации; 4) осуществлять в соответствии с требованиями законодательства от имени и за счет собственников помещений в многоквартирном доме застройку прилегающих к такому дому выделенных земельных участков; 5) заключать сделки и совершать иные отвечающие целям и задачам товарищества действия. 3. В случае неисполнения собственниками помещений в многоквартирном доме своих обязанностей по участию в общих расходах товарищество собственников жилья в судебном порядке вправе потребовать принудительного возмещения обязательных платежей и взносов. 4. Товарищество собственников жилья может потребовать в судебном порядке полного возмещения причиненных ему убытков в результате неисполнения собственниками помещений в многоквартирном доме обязательств по уплате обязательных платежей и взносов и оплате иных общих расходов. Статья 138. Обязанности товарищества собственников жилья Товарищество собственников жилья обязано: 1) обеспечивать выполнение требований настоящей главы, положений других федеральных законов, иных нормативных правовых актов, а также устава товарищества; 2) осуществлять управление многоквартирным домом в порядке, установленном разделом VIII настоящего Кодекса; 3) выполнять в порядке, предусмотренном законодательством, обязательства по договору; 4) обеспечивать надлежащее санитарное и техническое состояние общего имущества в многоквартирном доме; 5) обеспечивать выполнение всеми собственниками помещений в многоквартирном доме обязанностей по содержанию и ремонту общего имущества в многоквартирном доме в соответствии с их долями в праве общей собственности на данное имущество; 6) обеспечивать соблюдение прав и законных интересов собственников помещений в многоквартирном доме при установлении условий и порядка владения, пользования и распоряжения общей собственностью; 7) принимать меры, необходимые для предотвращения или прекращения действий третьих лиц, затрудняющих реализацию прав владения, пользования и в установленных законодательством пределах распоряжения собственников помещений общим имуществом в многоквартирном доме или препятствующих этому;

Бытовая канализация — виды и типы

Бытовые канализации подразделяются на:

  • Централизованные системы канализации – это когда сточные воды и отходы отводятся по единой для всего населенного пункта системе;
  • Автономные канализации – канализации обслуживающие один или несколько домов.

Выше перечисленные типы бытовой канализации в свою очередь подразделяются на:

  • Внутренние канализации – системы расположенные внутри домов;
  • Наружные канализации – канализационные системы расположенные вне помещений.

Внешняя канализация подразделяется на такие группы:

  • Раздельная канализация – это канализация, которая отводит хозяйственные и дождевые стоки по отдельным трубам;
  • Общесплавную систему – это канализации, которые выводят в одних и тех же трубах хозяйственные и дождевые сточные воды;
  • Полураздельные системы – это когда хозяйственные и дождевые стоки отводятся раздельно, а при очистке объединяются.

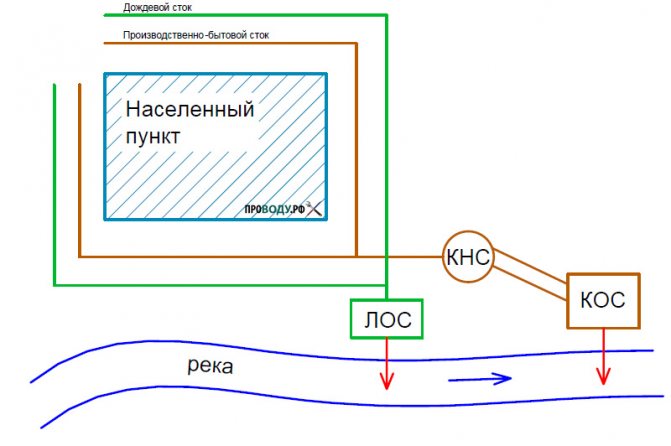

Раздельная система канализации

Если сеть сточных вод состоит из двух и больше трубопроводов, по которым транспортируются отходы разного вида, то такая система получила название раздельной. В свою очередь, канализационные сети такой системы разделяют на два вида:

  • полная раздельная;
  • неполная раздельная.

Системы первого вида представляют собой сеть отдельных подземных труб для бытовых, промышленных и ливневых стоков, которые, не смешиваясь транспортируются к местам сброса.

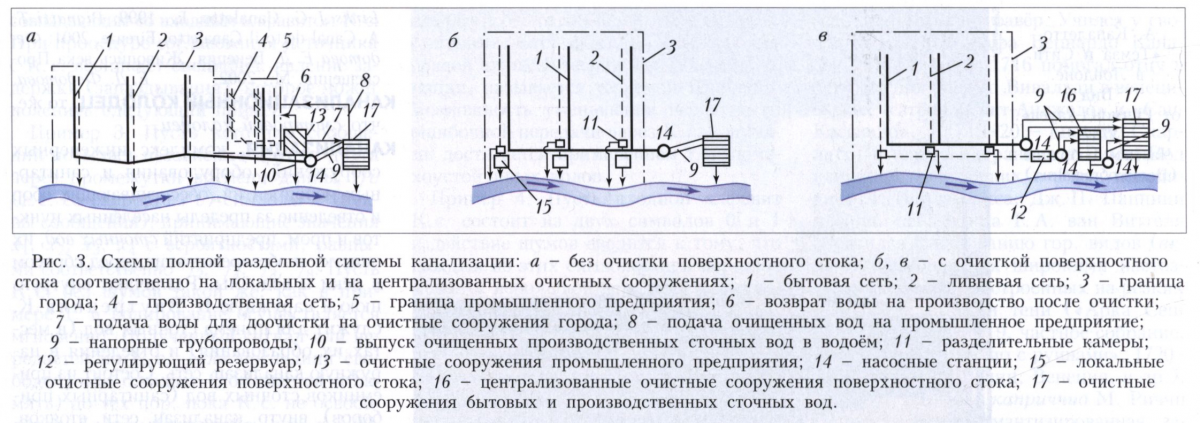

Рис 1 – Полная раздельная канализационная система

В таких сетях стоки бытового и промышленного происхождения могут очищаться на городских очистных сооружениях вместе, или сразу попадать в водоемы после обработки и фильтрации в системе очистки на производстве. Существенной проблемой для таких систем является вопрос очистки стоков атмосферных осадков от загрязнений. Для ее решения перед выпуском в водоем в сетях ливневой канализации сооружают локальные станции для очистки.

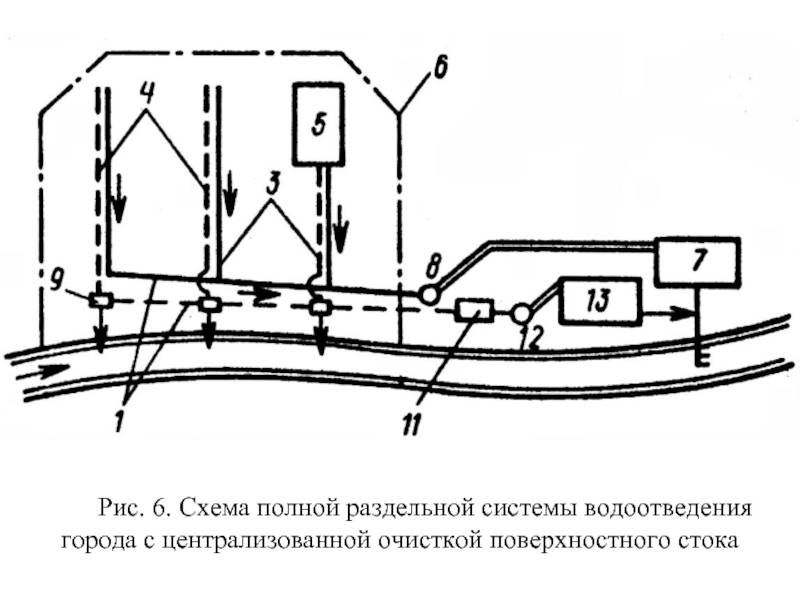

Второй вариант – устройство централизованных сооружений, которые не допускают попадание в водоемы загрязнений. В таком случае дождевые стоки попадают на него через главный коллектор ливневой канализации.

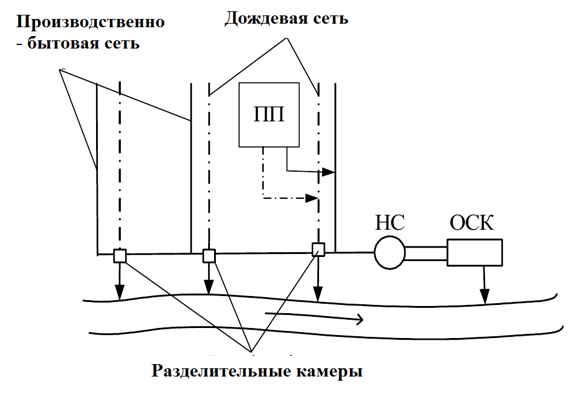

Обе подсистемы проектируют с разделительными камерами.

Общесплавная система канализации

Общесплавная система состоит из одного трубопровода, по которому удаляются все типы стоков – бытовые, промышленные и дождевые – после чего они отправляются на станции очистки. При сильных дождях в таких системах возможно переполнение. Чтобы его избежать, на основном коллекторе проектируются и организовываются ливнеспуски. Через них часть смеси сточных вод без очистки сбрасывается в ближайший водоем.

Объем воды, которая сбрасывается, зависит от способности водоема к самоочищению и расхода воды в реке. Чем больший расход, тем больше стоков при переполнении сетей разрешается сбросить в реку без очистки. Допустимый объем сточных вод в водоем зависит и от размещения ливнеспусков. На тех сооружениях, которые расположены ближе к станциям очистки и в конце коллектора допускается сбрасывать больше стоков.

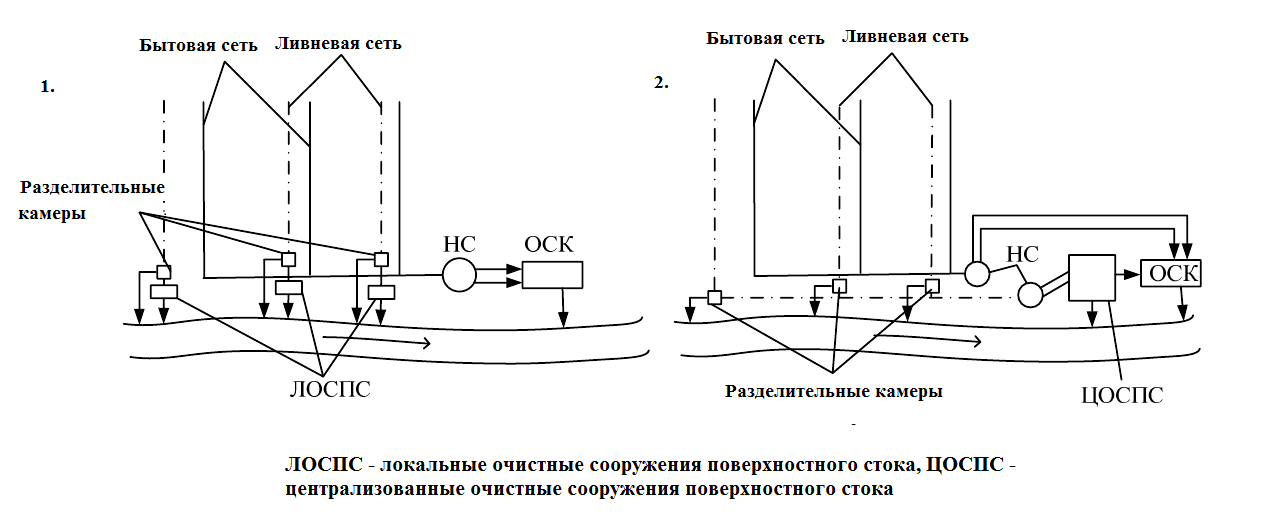

Комбинированная и полураздельная системы канализации

Комбинированной система водоотвода и канализации называют в том случае, если объект, который она обслуживает, в разных своих частях оснащен как полной раздельной, так и общесплавной системами. Такие схемы чаще всего образовываются в населенных пунктах исторически, при их росте.

Еще одна система, которая часто используется для устройства канализационных сетей получила название полураздельной. Она, как и неполная раздельная, состоит из двух сетей: ливневой и для транспортировки бытовых и промышленных стоков. Но, в отличие от раздельной, главные коллекторы устраиваются общими для всех типов вод.

Ливневая сеть, перед входом в главный коллектор оснащается разделительными камерами, которые осуществляют сброс стоком напрямую в водоем при высокой интенсивности осадков, когда система трубопроводов и главный коллектор переполнены. В таком случае некоторая часть дождевых вод не проходит процедуру очистки. Очиститесльные сооружения промышленных вод (проектирование).

Работаем по всей России   Контакты. Тел/ф + 7(812) 627-93-38;  info@dc-region.ru
  • Пользовательское соглашение
  • Политика обработки персональных данных

Особенности выбора

При обустройстве канализации для дома не последнее значение имеет наличие и возможность подключения к центральной стоковой магистрали. Подсоединение к такой структуре будет самым быстрым и легким вариантом. При ее отсутствии потребуется устанавливать автономную систему.

Самой доступной является выгребная яма. Период эксплуатации до первого технического обслуживания – от 1 до 3 лет. Более дорогой, но эффективный септик прослужит в 3-4 раза дольше. Правильно обустроенная станция биоочистки не нуждается в обслуживании после запуска на протяжении нескольких десятков лет, но при этом затраты на нее самые большие.

Виды автономных канализаций

  1. Выгребная яма. Это самый простой способ утилизации бытовых отходов. Но далеко не самый удобный, так как периодически требуются услуги ассенизаторской службы для откачки содержимого ямы. Кроме того, выгребная яма не имеет никаких фильтров для переработки отходов и вывода их в почву. Соответственно, эксплуатировать ее не слишком комфортно, гигиенично и экологично.
  2. Септик и фильтрационный колодец. Септик — это закрытая конструкция, в которой стоки обрабатываются бактериями. После чего практически очищенная вода направляется в фильтрационный колодец, из которого отводится в почву, водоём или накопительный резервуар.

Виды и типы системы канализации и водоотведения


Канализационные системы водоотведения различают по видам:

  • Промышленные. Обустраивают такие системы водоотведения на крупных производствах с применением определенной технологии установки.
  • Ливневки. Подобные очистительные сооружения применяют для сравнительно небольших сооружений в целях своевременного удаления выпавших осадков.
  • Хозяйственно-бытовые. Такие централизованные системы водоотведения разрабатываются для вывода воды из отдельно расположенных зданий.

Наружное устройство конструкции помогает выводить загрязненную воду из домовладений наружу, то есть в некоем «сосуде» скапливается грязная жидкость для дальнейшей фильтрации и удаления. К такому типу относятся:

Виды канализационных систем для дома

  • трубы, по которым движется вода;
  • ямы с септиками;
  • обособленные очистные конструкции, в которых вода проходит процедуру обеззараживания;
  • насосные устройства канализационной подкачки.

Наружная система водоотведения грязных вод может быть обустроена путем самоочистки или при помощи удаления насосом. Водоотведение и очистка сточных вод обычно происходит в трубопроводах, которые расположены на разной высоте. Поэтому системы водоотведения обустраивают строго по схеме водоотведения, чтобы вода проходила все этапы очистки и не причиняла вреда окружающей природе.

Наружная система может быть смонтирована тремя способами:

  • Отдельной конструкцией, когда проводится одна труба, имеющая выход в сливную яму.
  • Общей, при которой несколько выводящих труб объединяются в единую канализационную сеть.
  • Половинчатой, когда две или несколько конструкций выводятся из дома как отдельные, а на каком-то этапе сливаются в одну общую систему.

Внутренняя система водоотведения предназначена для того, чтобы загрязненные воды собирались внутри здания и по трубам выводились наружу для дальнейшей санитарной обработки.

Виды канализационных сетей

Канализационная сеть — это разветвлённая коммуникация, смонтированная из отдельных труб в единое целое. Такая система транспортирует стоки от потребителей до специальных ёмкостей, перерабатывающих и очищающих воду. Канализационная сеть может быть двух видов:

  1. Наружная.
  2. Внутренняя.

К наружному виду относятся трубы и очистные сооружения, расположенные на улице, а к внутреннему — конструкции внутри помещений.

Стоки в таких коммуникациях могут транспортироваться под давлением или же самотёком. Исходя из этого, все канализационные трубопроводы можно разделить на:

  • напорные;
  • безнапорные.

Напорные сети работают по такому принципу: насос нагнетает необходимое давление, под действием которого, осуществляется отвод сточных вод. Трубы для напорных трубопроводов должны обладать хорошей прочностью, чтобы справляться с давлением (например, ПВХ).

Кроме этого, все канализационные системы подразделяются на виды в зависимости от назначения на:

  • хозяйственно-бытовые;
  • производственные;
  • ливневые (отводящие дождевые и талые воды).

Ливневая канализация предназначена для отвода дождевых и талых вод

Хозяйственно-бытовая канализационная коммуникация, в свою очередь, бывает двух типов:

  • центральная (главная);
  • автономная (локальная).

Центральный тип выполняет отвод сточных вод от всех домов в небольшом населённом пункте или районе города, а автономная конструкция занимается обслуживанием одного дома или, в некоторых случаях, нескольких.

По способу установки наружные канализационные системы принято делить на:

  • общесплавные;
  • полураздельные;
  • раздельные.

В общесплавной канализации все воды (хозяйственные, талые, дождевые) отводятся вместе по одному и тому же пути. В полураздельных коммуникациях отвод хозяйственных стоков и талых вод проходит отдельно, однако, конечный пункт назначения у них общий. Раздельные системы подразумевают отвод сточных и других вод — отдельно друг от друга в разные резервуары.

Наружные канализационные системы и методы прокладывания

Существует несколько методов укладки уличной канализации:

  • Канализация образует трассу из труб от объекта эксплуатации до сооружения, где производится очистка, такую сеть можно встретить на приусадебных участках и в многоэтажках.
  • Коммуникационная система, расположенная на улице, предполагает совокупность множества трубопроводов и разных типов колодцев, откуда воды стекают в одну канализацию.
  • Коллекторы используют для накопления химических жидких отходов, также для осуществления транспортировки ее в другие емкости.
  • Очистные сооружения нужны для проведения работ по очистке грязных вод, и дальнейшим выбросом обработанных вод в водоемы.

Факторы, определяющие конструктивные отличия сетей канализации.

  • 1.Изгибы трубопровода
  • 2.Повороты трассы.
  • 3.Глубина воды в грунте.

Внимание! Несмотря на особенности канализационных систем, трубопровод прокладывается под уклоном, который определяется диаметром используемой трубы
