Виды подшипников

Характеристики и преимущества подшипниковых узлов

Предлагаемые подшипниковые узлы в сборе имеют определенные преимущества – простой монтаж и техобслуживание, надежность. Предпочтительно закреплять при помощи резьбового соединения — так гарантирована фиксация и регулировка по высоте.

Обратите внимание! Некоторые опоры с уплотнениями необслуживаемые – смазка подшипникового узла предусмотрена на весь срок службы. Некоторые модели смазываются вручную или автоматизированными системами.

Сборка подшипниковых узлов предполагает наличие высокопрочного корпуса и встроенного подшипника. Но для обеспечения максимальной эффективности требуется применение автоматической смазки и уплотнений, обеспечивающих безопасность эксплуатации.

Типы опор

Вал фиксируется в двух направлениях – радиальном и осевом. Но между условиями работы и конструкциями, подшипниковых узлов, работающих при разной температуре, имеются значительные отличия, поэтому используются три типа опор:

фиксирующие и свободные;
регулируемые;
плавающие.

Классификация, виды и типы

Подшипник представляет собой кинематический механизм, задача которого состоит в определении положения подвижных элементов частей конструкции и обеспечение их более эффективного вращения относительно друг друга. Он также обеспечивает опору вращающемуся валу механизма. Параллельно с этим выполняет функцию распределения радиальной и осевой нагрузки, передавая её на корпус всей машины. Благодаря этим свойствам вал фиксируется в нужном положении и одновременно вращается вокруг своей оси.

Компания ООО “Катикс” https://katiks.ru/ предлагает подшипники высокого качества, работает только с проверенными и надежными производителями, продукция которых имеет сертификат, подтверждающий ее высокое качество.

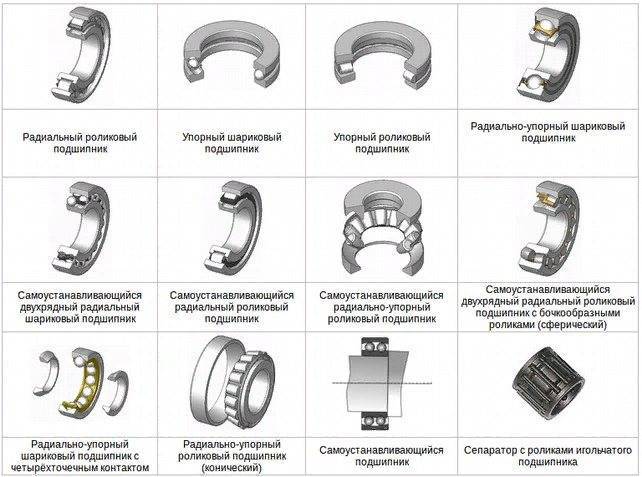

Классификация подшипников качения имеет следующий перечень:

Шариковый. Главной особенностью выделяется основной подвижный элемент — шарики. Считается самым распространненым видом, наиболее активно используется в автомобилях, электродвигателях, бытовом инструменте. Благодаря их сферической форме он может вращаться в разные стороны, предназначен на выдерживание радиальной и осевой нагрузки. Но из числа недостатков можно отметить малую площадь соприкосновения, поэтому в автомобиле их применяют в местах с низкой нагрузкой без воздействия ударов и вибраций. Использование шарикоподшипников для большой нагрузки влечёт за собой увеличение диаметра шариков, поэтому размер всего элемента увеличивается.
Роликовый. Состоит из деталей, представленных в цилиндрической форме. Различные радиальные нагрузки, оказываемые на ролики, равномерно распределяются по широкому пятну соприкосновения. Из-за этого они считаются оптимальным вариантом для использования в тяжёлых условиях. Но из-за цилиндрической формы такой вид не в состоянии обеспечивать большие осевые нагрузки. В узлах с малым диаметром вала применяется роликовый тип и для установки в труднодоступные места.

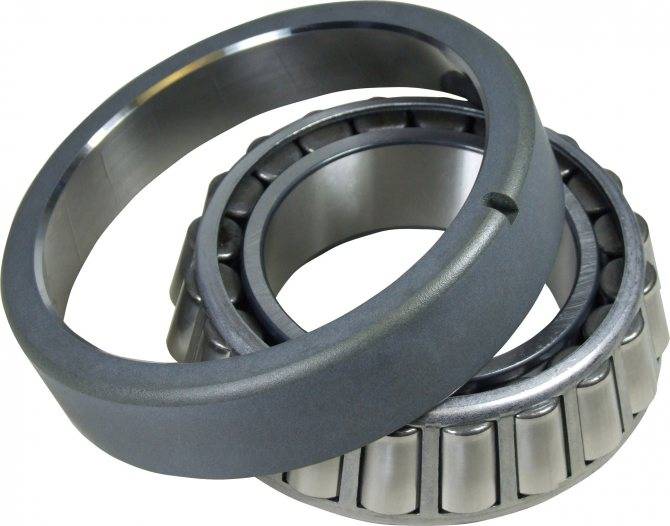

Конический. Устройство подшипника состоит из конусных роликов. Применяются они для удерживания высокой радиальной, осевой и ударной нагрузок. Основным местом установки считается ступица колеса машины. Некоторые производители в одном подшипнике устанавливают два ряда конических роликов по зеркальной схеме.

Устройство и составляющие подшипника

Какие бывают подшипники описано выше, но в большинстве своём их объединяет состав элементов, из которых они состоят.:

Обойма. По геометрической форме представляет собой кольцо, внутренняя и наружная поверхность которого обработаны. Между этими обоймами движутся шарики. В современном автомобильном производстве внешняя обойма может встраиваться в ступицу и ремонт подшипника производится путём замены всего узла в сборе.
Сепаратор. Обойма специальной формы, по окружности которой находятся отверстия диаметром с используемый шарик. Выполняет роль ограничителя движения шарика внутри обойм.
Сальник. Применяется для замыкания открытой боковой поверхности подшипника, изготавливается из специальной резины. Препятствует попаданию грязи в смазку подшипника. Наиболее подвержена износу та часть, которая продаётся по отдельности для проведения ремонта.

Классификация подшипников качения, маркировка, преимущества и недостатки, схемы

Группирование на классы производится по ряду отличительных особенностей и технических характеристик:

форма и количество тел;
направление рабочих усилий и постоянной нагрузки, габариты;
возможность самоустанавливаемости
типу сепаратора, который бывает змейковым, самым распространенным, клепаным и цельным.

Большое значение имеет класс точности подшипника качения, являющийся важным критерием отбора при производстве механизмов и агрегатов с жесткими требованиями нормативов, условий эксплуатации.

По форме тел

Шариковые обладают значительной скоростью вращения, за счет меньшего контакта с плоскостью потери на трение ниже, чем у роликовых. У изделий упрощенный монтаж, небольшой уровень шума и бюджетная стоимость. Роликовые детали имеют увеличенную грузоподъемность и износостойкость, изготавливаются с укороченными и длинными телами в виде цилиндров, бочонков, игольчатые, конусообразные, комбинированные и пр.

Практически не боятся перегрузок, но требуют большой осторожности при установке, при перетягивании возможна деформация сепаратора.

Отличить детали можно по существующей маркировке на схеме, в основном индексе, состоящем из 7 цифр, пятый обозначает конфигурацию тел. Например: 3 — конические роликовые, 6 — однорядные шариковые, N — цилиндрические с роликами и т.д.

Число рядов

По этому показателю ПШК подразделяются на:

однорядные хорошо работают при осевых двухсторонних и радиальных силовых воздействиях, выдерживают перекосы. Возможность использования с увеличенным углом наклона при отсутствии бортового кольца значительно повышает функциональность. При этом грузоподъемность ограничена и пониженная возможность воспринимать моментальную нагрузку. Отличительным обозначением маркировки является: шариковые: 6 — радиальные, 7 — радиальноупорные, роликовые: 2 — сферические, 3 — конические, 8 — упорные и т.д.
двухрядные позволяют небольшой перекос только в случае проточенной канавки в обойме, но обладают увеличенной грузоподъемностью, выносливостью и возможностью работы при значительных деформациях вала, хорошо выдерживают разнонаправленное усилие. Обладают гораздо большим ресурсом, но и повышенной стоимостью. Обозначения: 0 — радиальноупорные, 4 -радиальные шариковые.

Способ компенсации перекашивания вала

самоустанавливающиеся, к которым относятся сферические детали, применяемые при угловом и не совсем точном осевом расположении вала механизма и корпусного монтажного отверстия. У элементов повышенные скоростные показатели, нет необходимости в регулярном обслуживании, пониженный уровень трения и шума, слабочувствительны к угловым перекосам. Эти детали 2-рядные шариковые с общей канавкой на внешней обойме.
требующие тщательного выверенного монтажа, а также соблюдения допусков при посадке. Изделия в основном 1-рядные, достаточно бюджетные, применяются в узлах и механизмах с небольшой нагрузкой. Маркируются соответственно рядности.

Способность восприятия нагрузки в предпочтительном направлении

Отличительные особенности и характеристики элементов в основном различаются способностью выдерживать разные типы давления во всех направлениях, а также моментальные воздействия. Более детальные особенности даны ниже в разделе о назначении. Маркировка обозначена цифрой в скобках.

радиальные (6), для возможности осуществления значительных усилий;
упорные (8), для комбинированной нагрузки, учитывая отклонение осей роликов;
упорнорадиальные (0), способны воспринимать в основном осевые усилия.

Размеры при одинаковом внутреннем диаметре

По этому параметру ПШК распределяются на серии, в индексе маркировки ее обозначает цифра 3, в скобках:

сверхлегкие (8 и 9), особолегкие (1,7), применяются в небольших механизмах, где не требуется выдерживать значительную нагрузку;
легкие (2) и широкие облегченные (5), требуется увеличенная грузоподъемность и способность противостоять осевым и радиальным усилиям;
средние (3) и среднеширокие (6), для сложных устройств, работающих в постоянно нагруженном состоянии;
тяжелые (4) и особотяжелые, для силовых агрегатов и механизмов больших размеров, требующих спокойно воспринимать разнонаправленное повышенное воздействие.

Ширина при сопоставимом размере внешней обоймы

По этому показателю изделия классифицируются в зависимости от степени грузоподъемности и способности выдерживать осевой прессинг. Более расширенная конструкция выносливее воспринимает вибрацию и биение вала:

узкие (7);
нормальные (1);
широкие (2);
особоширокие (3-6).

Назначение и устройство подшипников

Подшипник – узел механизма или машины, являющийся частью опоры, которая поддерживает вал, обеспечивая вращение или линейное перемещение с минимальным сопротивлением, воспринимающий и передающий нагрузку от вала на корпусные детали механизма или машины . Опора с упорным подшипником называется подпятником.

Подшипники характеризуются следующими основными параметрами:

максимальные динамическая и статическая нагрузки;
максимальная скорость вращения для радиальных подшипников;
посадочные размеры;
класс точности;
группа зазоров.

Нагружающие подшипник силы подразделяют на следующие виды:

радиальная сила, действующая в направлении перпендикулярном к оси вращения подшипника;
осевая сила, действующая в направлении параллельном к оси вращения подшипника.

По конструкции, обуславливающей различный принцип работы, все подшипники можно разделить на несколько типов:

подшипники качения;
подшипники скольжения;
газостатические подшипники;
газодинамические подшипники;
гидростатические подшипники;
гидродинамические подшипники;
магнитные подшипники.

Основные типы подшипников, которые применяются в машиностроении, – это подшипники качения и скольжения.

Достоинства подшипников скольжения: малые радиальные размеры; возможность работы при ударных нагрузках и применения при больших нагрузках и высоких скоростях вращения. Недостатки: не могут работать без смазки, не допускают перекосов валов, сложны в установке (требуют пришабривания).

Подшипники качения по сравнению с подшипниками скольжения имеют следующие преимущества:

значительно меньшие потери на трение, а, следовательно, более высокий коэффициент полезного действия (до 0,995) и меньший нагрев;
в 10…20 раз меньше момент трения при пуске машин;
экономия дефицитных цветных материалов, которые чаще всего используются при изготовлении подшипников скольжения;
меньшие габаритные размеры в осевом направлении;
простота обслуживания и замены;
меньший расход смазочного материала;
невысокая стоимость вследствие массового производства стандартных подшипников.

К недостаткам подшипников качения можно отнести:

ограниченную возможность применения при очень больших нагрузках и высоких скоростях;
непригодность для работы при значительных ударных и вибрационных нагрузках из‑за высоких контактных напряжений и плохой способности демпфировать колебания;
значительные габаритные размеры в радиальном направлении и масса;
шум во время работы, обусловленный погрешностями форм и размеров деталей;
сложность установки и монтажа подшипниковых узлов;
повышенную чувствительность к неточности установки в подшипниковый узел;
высокая стоимость при мелкосерийном производстве уникальных по размерам подшипников.

Конструкция подшипников качения состоит из двух колец, тел качения (шариков или роликов) и сепаратора (некоторые типы подшипников могут быть без сепаратора), отделяющего тела качения друг от друга, удерживающего на равном расстоянии и направляющего их движение (рис. 1). По наружной поверхности внутреннего кольца и внутренней поверхности внешнего кольца (на торцевых поверхностях колец упорных подшипников качения) выполнены желоба – дорожки качения, по которым при работе подшипника катятся тела качения.

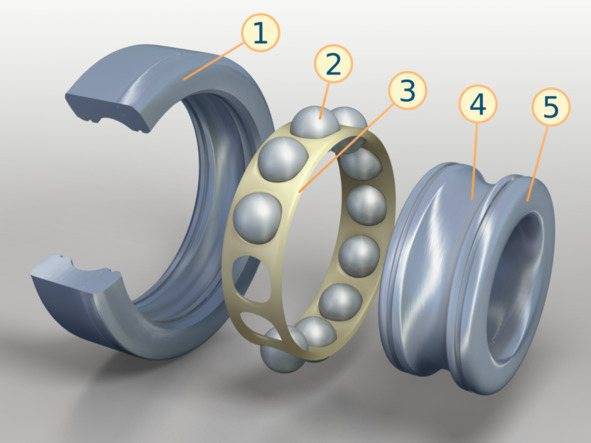

Рис. 1. Устройство радиального шарикоподшипника: 1 – внешнее кольцо; 2 – шарик (тело качения); 3 – сепаратор; 4 – дорожка качения; 5 – внутреннее кольцо

В некоторых узлах механизмов и машин в целях уменьшения габаритов, а также повышения точности и жёсткости применяют совмещённые опоры: дорожки качения в этом случае выполняют непосредственно на валу или на поверхности корпусной детали.

Существуют подшипники качения, изготовленные без сепаратора. Такие подшипники имеют большое число тел качения и большую грузоподъёмность. Однако предельные скорости вращения бессепараторных подшипников значительно ниже вследствие повышенных моментов сопротивления вращению.

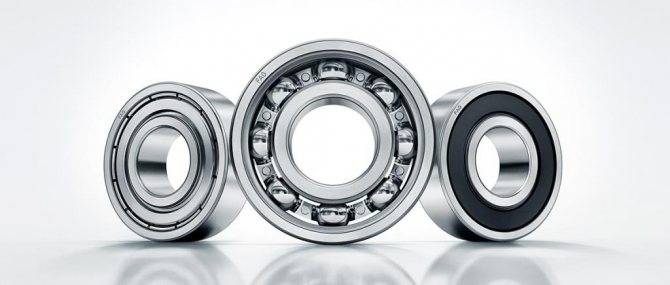

Закрытые подшипники качения (имеющие защитные крышки) практически не требуют обслуживания (замены смазки), открытые – чувствительны к попаданию инородных тел, что может привести к быстрому разрушению подшипника и выходу механического оборудования из строя.

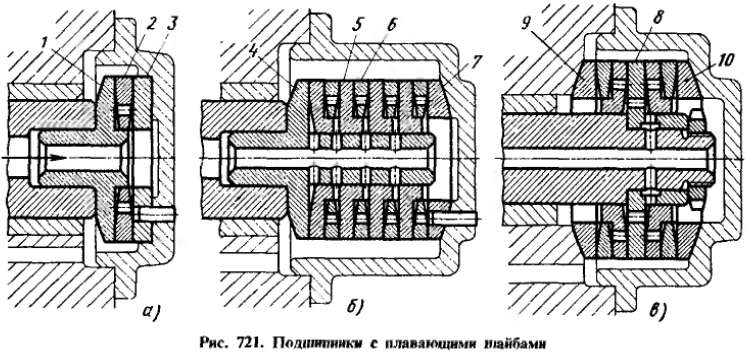

Подшипники с плавающими шайбами

При повышенных частотах вращения, когда возникает опасность перегрева подшипника, применяют плавающие шайбы. В простейшем подшипнике одностороннего действия (рис. 721, а) бронзовая плавающая шайба 2 установлена между насадным диском 1 вала и стальным неподвижным диском 3. Масло подводится через отверстие в вале и по клиновым выборкам в шайбе поступает на поверхности трения.

При очень высокой частоте вращения дли уменьшения тепловыделения устанавливают последовательно несколько плавающих шайб.

В многодисковом подшипнике одностороннего действия (вид б) бронзовые плавающие шайбы 5 центрированы ступицами на штуцере 4, запрессованном в вал. Между ними установлены стальные плавающие шайбы 6 с клиновыми выборками, центрированные по наружным поверхностям ступиц. Пакет шайб опирается с одной стороны на диск штуцера, а с другой — на бронзовую шайбу 7 со сферической опорной поверхностью.

В подшипнике двустороннего действия (вид в) нагрузку воспринимают пакеты чередующихся бронзовых и стальных шайб, расположенные по обе стороны упорного диска 8 вала. Система замыкается бронзовыми самоустанавливающимися шайбами 9 и 10.

Суммарное тепловыделение в подшипниках с плавающими дисками меньше, чем в подшипниках с неподвижной опорной поверхностью, в 2 раза при одном плавающем диске, в 3 раза при двух и т. д. Многодисковые подшипники могут работать при очень высокой частоте вращения (~ 20000 об/мин).

Основные разновидности и сравнительная таблица

Первое, что нужно различать, это две большие категории – качение и скольжение. Именно они разделяют все запчасти на две группы. Первые используются чаще, потому что у них меньше сопротивление и, соответственно, сила трения. Они необходимы при небольших частотах вращения.

Затем эти подвиды делятся на еще более мелкие ответвления, характеризующиеся качествами и отличиями по назначению.

Также они все отличаются по размерам внутреннего и внешнего кольца, по диаметру отверстия и внутренних шариков, по материалу изготовления. Представим картинку, на которой изображено, как классифицируются изделия:

Какие бывают виды и типы подшипников

Все сборочные узлы можно классифицировать по принципу работы. Две основные группы составляют приборы, обеспечивающие покачивание и скольжение. Именно их чаще всего используют в машиностроении. Первая может быть представлена шариковыми и роликовыми устройствами.

Отдельное внимание заслуживают магнитные конструкции. Принцип их работы отличен от остальных, и используют их реже.

К тому же в силу функциональных особенностей они должны сопровождаться запасными узлами.

Подшипники – это детали, помогающие получать от машины максимальный КПД, сохраняя ее работоспособность без специального ремонта и обслуживания.

Опоры скольжения

Эта группа деталей позволяют свободно скользить при трении двух соприкасающихся поверхностей. При этом используются разные смазки – масла, вода, химические вещества, графит и некоторые газы. Конструктивно такие приспособления могут быть как целостными, так и разборными. Производятся в комплекте со втулкой и соединяющей частью.

Устройства по типу качения

Такие узлы делают в виде двух колец, тел, обеспечивающих эффект покачивания, и сепаратора. Изготавливаются согласно установленной стандартизации, что позволяет использовать их в большинстве автомобилей, сложной технике и самолетах.

Шарикоподшипники

Функционально входят в группу узловых частей, работающих по принципу качения. Шариковые тела располагаются на поверхности наружных колец деталей. Во время работы создают небольшой момент трения, а значит практически не ограничивают скорость вращения.

Роликоподшипники

Входят в группу качения, но в их основе шарики заменены на ролики. Это позволяет им выдерживать гораздо большие нагрузки. Такая работоспособность высоко ценится при конструировании промышленных станков и железнодорожном строении.

Магнитные опоры

Работают по принципу левитации притяжения, обеспечивая полную бесконтактность двух соседних частей. Могут использоваться в условиях агрессивной окружающей среды, но пока не так распространены, как уже перечисленные виды. Если не подстраховывать такую конструкцию другой, более традиционной, можно в одночасье потерять всю машину.

Подшипники скольжения

Основная задача таких деталей – обеспечивать свободное трение между двумя сопряженными участками. Использовать их можно как для подвижных, так и для неподвижных поверхностей, что значительно увеличивает функциональные возможности применения.

Разновидности опорных узлов скольжения

Этот тип узловой части может быть разъемным и целостным. Первый состоит из двух вкладышей, установленных в полуотверстия основания и крышки. Они могут иметь толстую или тонкую стенку относительно наружного диаметра. Толщину определяет используемый материал. Например, тонкостенные чаще всего делают из легкой малоуглеродистой стали. Конструкция неразъемного предполагает особую сборку, при которой в детали высверливается отверстие, в которое запрессовывается металлическая втулка.

Разновидности

Наиболее распространенной является классификация, основанная на способности восприятия нагрузки по направлению. В этом случае устройства разделяют на 3 группы:

Радиальные – принимающие перпендикулярную нагрузку с оси.
Упорные – берут на себя весь груз.
Радиально-упорные – сочетают свойства тех и других.

Существуют и еще несколько вариантов разделения узлов, но они являются скорее второстепенными.

Стандарты опор скольжения

Качество изготовления деталей, используемый в работе материал и другие условия производства описаны в Межгосударственном стандарте ISO и ГОСТе. Первый – соответствует международным требованиям, действующим в 165 странах мира. Второй – является внутренним для Российской Федерации. Все узловые части, представленные , проходят обязательную сертификацию на соответствие заявленным правилам.

Смазки подшипников скольжения

Этот вид призван обеспечивать свободное трение между двумя частями конструкции. Для нормальной работы используется один из 4-х типов смазочных материалов:

Жидкие – различные синтетические и минеральные масляные жидкости для металлических опор или вода для неметаллических.
Пластичные – изготавливаются из базового масла и загустителя.
Твердые – используются в условиях сухого и граничного соприкосновения. В качестве материала чаще всего выбирается графит и дисульфид молибдена.
Газообразные – требуются, когда конструкция работает под слабой нагрузкой, но в жарких условиях и с большим количеством оборотов.

Преимущества и недостатки

Среди плюсов можно выделить их высокую надежность при работе на большой скорости и небольшие размеры. Что касается минусов, то отметим необходимость постоянной регулировки количества смазки, пониженный КПД и производство из дорогих материалов.

Где применяются устройства

Сфера применения приборов широка. Довольно часто их используют в высокоскоростной аппаратуре, паровых и турбинных установках, в оборудовании систем навигации и других точных приборах.

Разновидности подшипников скольжения

Всего размеры и основные характеристики подшипников скольжения, изложены в соответствующих ГОСТ. Всего их насчитывается порядка шести десятков. Например, ГОСТ 11607-82 нормирует требования к разъемным корпусам подшипников скольжения, а ГОСТ 25105-82, предъявляет требования к вкладышам, которые устанавливают в корпуса подшипников скольжения.

Классификация подшипников скольжения

Изделия этого типа можно разделить на следующие основные типы:

Одно- и многоповерхностные.
Со смещением поверхностей.
Радиальные.
Осевые.
Радиально-упорные.

Кроме того, подшипники можно различать по конструкции:

Неразъемные, их называют втулочными.
Разъемные, они состоят из двух деталей основного корпуса и крышки к нему.
Встроенные, по своей конструкции, они составляют единое целое с корпусом механизма.

Нельзя забывать и о количестве точек подачи масла. Существуют подшипники с одним и несколькими клапанами. Кроме, приведенных классов можно назвать еще один – по возможности регулирований подшипника.

Конструкция подшипников скольжения не отличается сложностью. В состав конструкции могут входить два кольца. Одно из них (внутреннее) вращается в процессе работы. Вместо, тел вращения в устройствах этого типа применяют втулки, изготовленные из антифрикционных материалов. Для повышения эффективной работы в подшипники закачивают смазочные материалы.

Существуют два типа подшипников скольжения — гидростатические и гидродинамические. В изделиях первого типа смазка подается от масляного насоса. Вторые в этом плане удобнее, они сами могут выступать в роли насоса. Смазка будет поступать в них за счет разности давления между его компонентами.

Подшипники скольжения могут иметь, сферическое, упорное и линейное исполнения. Первые подшипники применяют в тех узлах, где преобладают низкие скорости вращения вала. Главное достоинство такого исполнения подшипников – это возможность передавать вращение даже при значительных перекосах валов.

Подшипники упорного исполнения применяют для работы там, где преобладают поперечные усилия. Довольно часто их монтируют в турбинах и паровых машинах.

Подшипники линейного исполнения исполняют роль направляющих. Кстати, их особенностью можно назвать их бесперебойную работу даже при постояннодействующих радиальных усилиях.

Подшипник линейного исполнения

Многолетняя, если не многовековая практика использования подшипников скольжения позволяет сделать выводы о достоинствах и недостатках этих конструкций.

изделия этого класса обеспечивают надежную работу в условиях высоких скоростей вращения вала;
обеспечение серьезных ударных и вибрационных усилий;
довольно небольшие размеры;
подшипники этого типа допустимо устанавливать в устройствах работающие в воде;
некоторые модели позволяют выполнять настройку зазора и, таким образом, гарантируют точность установки оси вала.

Между тем, подшипникам скольжения присущи и определенные недостатки.

в процессе эксплуатации необходимо постоянно контролировать уровень смазки;
при недостаточной смазке и запуске возникает дополнительная сила трения;
более низкий в сравнении с другими классами подшипников КПД;
при производстве таких изделий применяют довольно дорогие материалы;
при работе, подшипники этого класса могут генерировать излишний шум.

Конические подшипники

В косозубых передачах устанавливаются шариковые, а в передачах с коническими шестернями конусные подшипники. Устанавливаются подшипники в паре зеркально. Способ установки зависит от направления нагрузки и крепления в корпусе подшипника и на валу. Угол конуса в конических подшипниках определяется от расчетной нагрузки.

Модификация таких подшипников – ступичные подшипники автомобилей, работающие при ударных нагрузках и больших оборотах. Долголетний опыт эксплуатации автомобилей без замены подшипников говорит о прочности и долговечности ступенчатых подшипников. Пример: подшипник ступицы роликовый конический номер в каталоге производителя 4Т-32309 производитель NTN-SNR устанавливаются на ступицы автомобилей MAN, Iveco, DAF, MMC Truck.

Упорные подшипники

Упорные подшипники устанавливаются при больших нагрузках на ось и небольших оборотах. Выпускаются такие подшипники одно и двух рядные, шариковые или роликовые. Применяются только совместно с другими подшипниками. Пример: 8107 подшипник упорный шариковый ГОСТ 3478-79.
