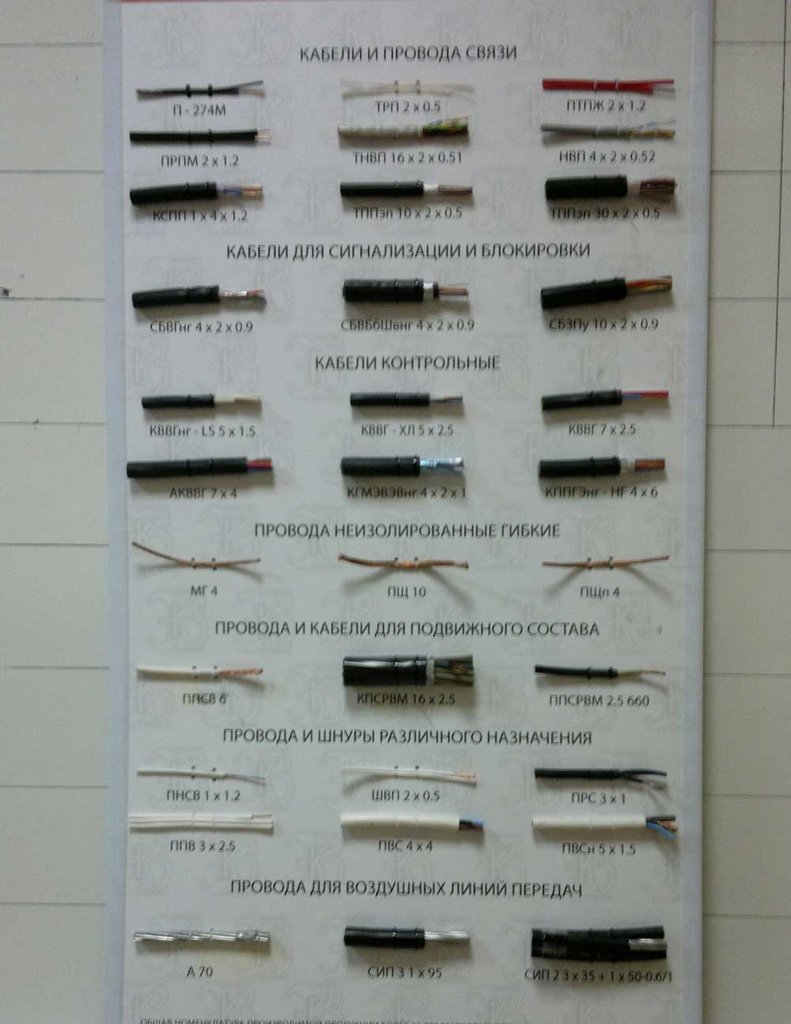

Электрические провода
В справочнике кабелей и проводов можно изучить всю детальную информацию о подобных изделиях. Популярными являются ПБПП, ПБППГ (хотя их еще называют ПУНП). Какие провода бывают, рассмотрено ниже.
ПБПП является медным проводом, причем жилы имеют по 1 проволоке. Называется установочным, имеет плоскую форму.
Стандартно присутствуют по 2-3 жилы. Их диаметр — 0,15-0,6 см. Такие однопроволочные медные жилы подходят для монтажа розеток, но лучше всего использовать для стационарных светильников. Напряжение — до 250 В. Выдерживают температуру -15…+50°С. Изгибая изделие, нужно делать радиус, как 10 диаметров проволоки.
ПБППг отличается тем, что у него жилы сделаны из нескольких проволок, поэтому это гибкий провод. У такого изделия нужно делать радиус изгиба при монтаже, как 6 сечений провода. Поэтому ПБППг используют в тех местах, где будут прикреплять бытовую технику, либо в зонах, где прокладка провода предполагает частые повороты. ПБПП обеих марок можно купить как с белым, так и черным покрытием.
АПУНП — это тоже модификация ПБПП. У кабеля внутри жилы из алюминия. Является однопроволочным, так что тоже не гибкий.
ППВ — провод с медной жилой. Имеет плоскую форму, присутствуют специальные перемычки для разделения. Жилы сделаны тоже из 1 проволоки. Диаметр составляет от 0,075 до 0,6 см. Внутри бывает по 2-3 жилы.
Напряжение составляет максимум 460 В. Изделие выдерживает механические нагрузки и влияние факторов окружающей среды. Подходит для применения при таких температурах: -50…+70°С, причем допускается влажность до 100%.
Используют марку ППВ, если надо прокладывать силовые линии, а также при установке приборов освещения. АППВ такой же по свойствам, как и ППВ, но у него внутри жилы алюминиевые.
АПВ — тоже алюминиевый вариант. Жил всего по 1 шт. Изделие округлое, жила бывает одно- и многопроволочной. В первом случае диаметр составит 0,25-1,6 см, а втором — 2,5-9,5 см. Такое изделие выдерживает механические нагрузки, разную химическую среду и температуру -50…+70°С. Используют для осветительных сетей, щитов. Такие кабели прокладывают в трубах.
ПВС представляет собой провод с медными жилами. Изделие округлой формы в разрезе, отличается плотностью. Жилы созданы из нескольких проволок, диаметр составляет 0,075-1,6 см.
Рабочее напряжение — максимум 380 В. Продается только в белом варианте, но с различными цветами обозначения. Изделие не поддерживает горение, выдерживает температуры -40…+40°С. Провод способен выдержать до 3 тыс. перегибов. Стандартно используют при ремонтировании сетей, для изготовления удлиняющих элементов.
Это основные электрические провода и их виды.
Антенный кабель
Используются не только для передачи электрического тока, но и сигналов с информацией. Сейчас чаще всего применяют такие варианты как RG-6, RG-58, RG-59, а также их аналоги российского производства (изделия РК75). Существует много вариантов, которые отличаются по характеристикам и свойствам.

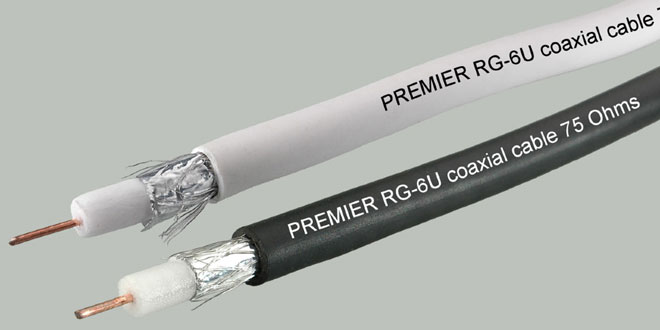

Самым популярным коаксиальным антенным кабелем является RG-6. Его используют для высокочастотных сигналов в теле-, радио- и прочей электронной аппаратуре. Внутри жила из меди с диаметром в 1 мм. Она сверху покрыта полиэтиленом, фольгой из алюминия и наружным проводником из меди. Наружная прослойка сделана из ПВХ.
Используется такое изделие для передачи информации кабельного и спутникового телевидения.
Провод
Провода, которые сейчас используются в электрике и радиоэлектронике представляют собой жилу из металла (меди или алюминия), сокрытую внутри изоляции.
Главное, основное предназначение провода – это обеспечивать беспрепятственный проход потоку электронов.
Провода
Забегая вперёд скажу, что основная разница между проводом и кабелем – в количестве жил, сокрытых под одной оболочкой. Так, если под изоляцией находится один металлический проводник – это провод.
Если несколько металлических проводников, отделённых друг от друга дополнительной изоляцией – это кабель.
Продажа кабельной продукции предусматривает тщательное изучение потребностей заказчика и понимания сферы применения изделий. Не просто подобрать нужный вариант без консультации профессионалов.
Примеры расшифровки маркировки кабелей
Кабель ВВГ — 2х1,5. Расшифровывается так: силовой кабель в оболочке из поливинилхлорида (ПВХ). Оболочка покрыта антикоррозионным слоем. Состоит из двух медных жил с поперечным сечением 1,5 мм².
Его подвид — ВВГп — тоже, только в плоском исполнении. ВВГнг — оболчка кабеля не поддерживает горения.
Кабель ВБбШвнг. Расшифровка этой аббревиатуры следующая: жилы медные (нет буквы А). Изоляция жил из ПВХ, броня Бб — из двух стальных лент, без защитной подушки. Защитный покров кабеля — Швнг — выпресованный шланг из ПВХ пониженной горючести.

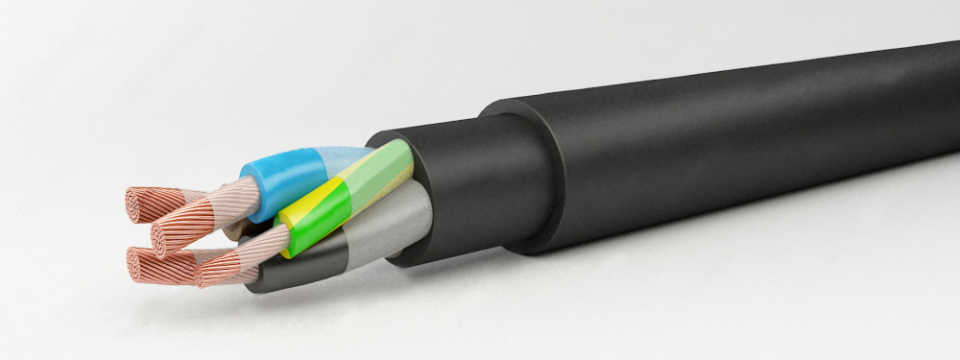

Кабель КГ. Расшифровка буквенного обозначения звучит следующим образом. Жилы медные, кабель гибкий. Провода без изоляции, если есть еще буква «н» — КГн — оболочка кабеля из негорючей маслостойкой резины.
Кабель КГн
Как расшифровать АПвПу2г? Кабель с алюминиевыми проводниками (буква А первая), изоляция проводов из сшитого полиэтилена (Пв), оболочка кабеля из усиленного полиэтилена (Пу), двойная гидроизоляция (2г). В данном случае используется алюмополимерная лента в сочетании с продольными водонепроницаемыми лентами.
Кабель КСПВ. Это расшифровывается так: кабель (К), систем передачи (СП) в виниловой оболочке (В). То есть, это не силовой кабель, а используется для передачи различных данных (слаботочный). Проводники медные — так как нет буквы «А».
Продукция ААБл. Расшифровка такая: провода алюминиевые (А), оболочка — алюминиевая (А), покрыт броней из двух стальных лент (Бл), под броней есть защитная подушка из пластмассовых лент.
АПвПу — алюминиевые жилы (А), изоляция из сшитого полиэтилена (Пв), усиленная оболочка из полиэтилена (Пу).
МКЭШ — монтажный кабель (МК), экранированный (Э), в защитном шланге из ПВХ.
Провода специального назначения
Используются таки виды электрических проводов если от них нужны особые свойства, которых нет у обычных кабелей и для подключения электрооборудования в тех местах, где применение стандартных проводников по каким-либо причинам затруднено или вообще невозможно. К примеру, обычные провода не получится использовать при подключении электропечей, которые разогреваются до высоких температур. То же самое относится к баням или погребам, где кроме температуры надо учитывать фактор влажности.
Кроме воздействия температуры и влаги надо учитывать вероятность механических повреждений, особенно это касается проводов, которые прокладываются под землей.
Нестандартные силовые провода
РКГМ. Гибкий одножильный провод для монтажа силовой электропроводки в местах с повышенной температурой – не меняет своих характеристик в диапазоне от -60 до +180 С°. Материал изоляции выдерживает напряжение до 660 Вольт, устойчив к вибрационному воздействию, 100% влажности воздуха, не разрушается от воздействия плесени и контакта с агрессивными жидкостями – лаками или растворителями.
ПНСВ. Одножильный стальной провод в ПВХ изоляции с сечением токопроводящей жилы от 1,2 до 3 мм². Материал и сечение подобраны таким образом, чтобы провод нагревался при пропускании через себя электрического тока. Чаще всего он используется как нагревательный элемент в теплых полах или на стройплощадках при заливке бетона в холодное время года – это позволяет использовать бетонные растворы при минусовой температуре.
ВПП. Многопроволочный одножильный провод, сечением от 1,2 до 25 мм² с двойной изоляцией. Рассчитан на работу в артезианских скважинах, где он используется для подключения питания к двигателям электронасосов – т.е. не боится воды и высокого давления.
Нестандартная декоративная проводка
Светодиодный кабель. Кроме основных токопроводящих жил имеет дополнительную цепь, к которой подключены светодиоды. Они расположены под прозрачной внешней оболочкой на расстоянии около 2 см друг от друга и начинают светиться, когда провод включается в сеть. Схема подключения светодиодов последовательно-параллельная, что позволяет разрезать провод в любом месте, а также, в случае повреждения, показывает место обрыва кабеля. Если подобрать провода с различными цветами светодиодов, то можно создавать целые картины, что определяет самую востребованную нишу использования такого кабеля – сценические эффекты и подключение необходимой для них аппаратуры.
Электролюминесцентные провода – работают благодаря явлению предпробойной электролюминесценции твердых тел. Основная жила провода покрывается люминофором и слоем диэлектрика. Сверху она обматывается двумя тонкими проволочками и на все наносится диэлектрик – прозрачный или цветной. По сути, основная жила и дополнительные проволочки представляют собой конденсатор, для работы которого нужен переменный ток с частотой от 500 до 5,5 тыс. Герц и напряжением порядка 100-150 Вольт. При зарядке-разрядке конденсатора, под воздействием электрического поля, люминофор начинает светиться по всей длине. Такой провод по всем параметрам лучше неоновых трубок – у него меньшее энергопотребление, он дешевле в производстве, не ограничен по длине и может свободно изменять свою форму.
К декоративной проводке также можно отнести ту, что применяется для стиля «ретро». Это обычные силовые кабели, но предполагается что они будут не спрятаны в стену, а проложены по ее поверхности, с соответствующими требованиями к надежности и внешнему виду изоляции. Чаще всего это двух или трехжильные провода со скрученными между собой жилами.
Это основные кабели для передачи электрического тока, радиосигналов и цифровых данных. Разумеется, есть еще достаточно много разновидностей и аналогов, только перечисление которых займет большое количество времени, поэтому для примера были выбраны те из них, характеристики которых наиболее полно отвечают классу проводов, который они представляют.
Виды электрических кабелей
Современная промышленность, выпускающая электротехническую продукцию, готова предложить потребителю огромный ассортиментный кабельной продукции. Каждый вид электрического кабеля или тип провода используется для решения конкретной профессиональной задачи электрификации объекта. Любой человек, решивший выполнить монтаж электропроводки на личном дачном участке, в собственной городской квартире или частном доме вскоре поймет, что для таких работ чаще всего используются медные проводники и намного реже алюминиевые. Других вариантов просто не существует, хотя металлов с низким сопротивлением току достаточно много.
Почему медь и алюминий? Да все очень просто! Это самые дешевые цветные металлы, оптимально подходящие для производства проводов по своим техническим и конструктивным характеристикам. Конечно, вполне можно изготовить кабель из золота, но цена этого продукта будет запредельной!

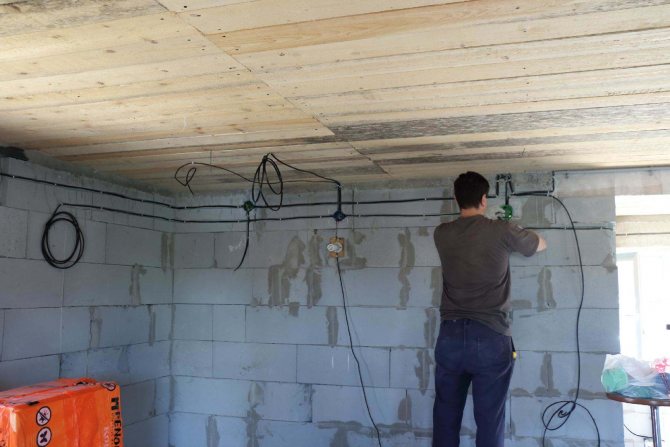

Кабельные изделия и провода для монтажа электрической проводки в жилых и других объектах делятся на несколько типов и видов: мощные силовые кабели, специальные самонесущие кабели, электрические провода для скрытой и открытой проводки, монтажные проводники и так далее.
Спектр основных характеристик таких электротехнических изделий разнообразен. Вся кабельная электротехническая продукция делится на категории не только по своему назначению, но и по типу изоляционного слоя, структуре токоведущих проводников и металлу, из которого они изготовлены, конструктивным особенностям и другим параметрам.
Антенные кабели
Их основная задача – без искажений передать сигнал от антенны до приемного устройства. Конструктивно представляет собой одну медную жилу, по которой передается сигнал. Для защиты от механических повреждений и исключения частотных накладок жила изолируется слоем вспененного полиэтилена толщиной 1-2 мм. От паразитных токов основную жилу защищает экранирующий слой, изготавливаемый из фольги или оплетки. Снаружи все зашивается ПВХ оболочкой.
Несмотря на простоту, эти кабели имеют множество характеристик, по которым их нужно выбирать:
- Электрическое сопротивление основной жилы – влияет на максимально возможную длину провода.
- На какую частоту сигнала рассчитан провод. Для ДВ и УКВ связи необходимые параметры будут сильно отличаться – чем выше частота тем сильнее растекание тока по поверхности, поэтому во втором случае надо применять кабель с многопроволочной жилой.
- Качество экранирования – здесь желательно учитывать природу паразитных токов и подбирать для их нейтрализации экран из сплошной фольги или оплетки.
- Обязательно надо учитывать где будет проложен кабель – нужна ли ему защита от механических воздействий и устойчивость к перепадам температуры.
Подробнее о выборе антенного кабеля смотрите в этом видео:
Размеры и расчет сечения алюминиевых и медных
Это – самый важный момент при выборе нужного электрокабеля. Для верного расчета нужно сделать несколько несложных шагов:
- Посчитать суммарную мощность всех электроприборов в жилище. Эта цифра позволит определить характеристики электромагистрали, идущей от опоры в дом.
- Посчитать суммарную мощность приборов для каждого помещения. Это позволяет выбрать нужное сечение энергокабеля, который будет прокладываться в каждой из комнат.
- Входящий кабель завести на клеммник и через автоматы сделать схему разводки по помещениям, с учетом сечения кабеля для каждой комнаты отдельно.
Сечение кабеля от мощности считают по специальной таблице, которую можно найти в любом справочнике по электрике. При расчетах округляйте в большую сторону и добавляйте 20-25% запаса.
Так, например, кабель диаметром около 1,8 мм (сечение 2,5 мм) выдержит:
- Медный: 21 ампер (4,6 кВт при 220В)
- Алюминиевый: 16 ампер (3,5 кВт при 220В)
Эта разница наглядно показывает преимущество медного электрокабеля перед алюминиевым.
В данном видео подробно рассматривается, как при ремонте или замене электропроводки самому правильно рассчитать сечение электрического кабеля или провода:

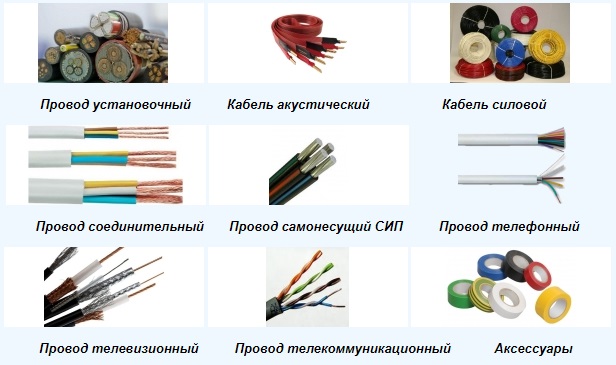

Разнообразие проводов
Виды кабелей и их назначение не рассматриваются отдельно от проводов, поскольку обычно изделия используются вместе для монтирования качественной проводки. Наиболее распространенными разновидностями проводов считаются следующие:
- ПБПП — медный шнур, имеющий однопроволочные жилы и изоляцию из поливинилхлорида. Выдерживает температуру от -15 до +50 градусов, а также повышенную влажность до 98%, очень устойчив к внешним агрессивным факторам. Оболочка обычно черная или белая, жилы могут быть синими, зелеными или желтыми, иногда черными. При монтаже проводов разрешается их изгибать. Чаще всего изделие используется для промышленных зданий и осветительных систем. Существует также одна из модификаций, обладающая многопроволочными жилами.
- ППВ — плоский провод с однопроволочными жилами, которых может быть 2−3 штуки. Изоляция очень устойчива к внешнему агрессивному воздействию и может выдерживать влажность 100%, а температуру до +70 градусов. Оболочка изделия белая и при монтировании дополнительная не требуется, а также допускается изгибать его при выполнении работ. Выпускается также модификация с алюминиевыми жилами.
- АПВ — алюминиевый провод с одной жилой и поливинилхлоридной изоляцией. Рабочая температура изделия колеблется в пределах -50-+70 градусов. Как и предыдущая модель, этот провод может работать при влажности 100%, а также при напряжении 750 вольт. При прокладке в закрытых помещениях разрешается не использовать дополнительную защиту, но при монтировании на улице она необходима.
- ПВ1 — медный провод с одной жилой и круглым сечением, выдерживает до +70 градусов, устойчив к химическому, механическому воздействию и повышенной влажности. Разнообразие цветов изоляции очень удобно при монтировании. Максимальное напряжение для работы провода составляет 750 вольт. Разрешается использовать для внутренних работ и для внешних. Во втором случае требуется дополнительная защита.
- ПВ3 имеет одну медную жилу, поливинилхлоридную изоляцию. Выдерживает высокие температуры до +70 градусов и уровень влажности. Цвет изоляции может быть белым, красным, черным или синим. Применяется не только на производстве, но и в бытовых условиях, при проведении осветительных систем.
Антенный кабель
Используются не только для передачи электрического тока, но и сигналов с информацией. Сейчас чаще всего применяют такие варианты как RG-6, RG-58, RG-59, а также их аналоги российского производства (изделия РК75). Существует много вариантов, которые отличаются по характеристикам и свойствам.
Самым популярным коаксиальным антенным кабелем является RG-6. Его используют для высокочастотных сигналов в теле-, радио- и прочей электронной аппаратуре. Внутри жила из меди с диаметром в 1 мм. Она сверху покрыта полиэтиленом, фольгой из алюминия и наружным проводником из меди. Наружная прослойка сделана из ПВХ.
Используется такое изделие для передачи информации кабельного и спутникового телевидения.
Особенности уличных кабелей
Кабели, используемые для передачи электроэнергии вне помещения, изготавливаются из меди и алюминия. Они состоят из одной или нескольких жил, каждая из которых содержит множество проводов. Благодаря этому достигаются необходимые прочность и гибкость.
Изоляционный материал:
- полиэтилен:
- ПВХ;
- резина;
- свинец.
Такие изделия обладают улучшенными характеристиками.
Характеристики провода
Максимально допустимый температурный диапазон, в котором работает линия, находится в пределах от – 60 до + 50 °С. Срок службы проводов достигает 10 и более лет.
Такие проводники изготавливают с улучшенной изоляцией. Благодаря ей они не только выдерживают воздействие ультрафиолета и сильных морозов, но и имеют повышенный порог устойчивости к механическим повреждениям.
Элементы и устройство
Внутри кабеля находится одна или несколько металлических жил, покрытых изоляцией. В качестве проводника используются алюминий и медь. Некоторые модели имеют усиленные конструкции, дополненные стальной проволокой.
Одна жила может состоять из множества проводов небольшого сечения, либо ее изготавливают из одиночной проволоки большего диаметра.
На даче либо при необходимости протянуть линию от дома во двор к постройкам используют медные провода. Под изоляцией многожильного высоковольтного кабеля присутствует экранирующий металлический слой. Это может быть свинец, алюминий или их сплавы.
Требования по ГОСТ
ГОСТ устанавливает строгие стандарты, которым соответствуют кабели для уличной проводки.
| Марка кабеля | ГОСТ |
|---|---|
| СИП | 31946-2012 |
| АВБбШв | 16442-80 |
| NYY | Кабели могут использоваться наряду с проводами ВВГ и ВВГз на напряжение 1 кВ по ГОСТ 16442-80. По конструкции, техническим характеристикам и эксплуатационным свойствам соответствуют стандартам Германии DIN VDE 0276 ч.603 и DIN VDE 0276 ч.627 |
| ПВС | 7399-97 |
| ВВГ | 16442-80 |
| ПВ | 6323-79 |
| АПВ | 6323-79 |
В соответствии с ГОСТ, жилы огнестойких проводов изготавливаются из медной проволоки сечением от 1,5 до 2,2 мм. Поверх них накладывается термический барьер из слюдосодержащих лент, затем экран и только потом изоляция.
Прочность при разрыве шнура должна быть не менее 60 и не более 90 Н/мм².
Для изоляции применяются:
- поливинилхлоридный пластикат;
- полиэтилен;
- полимерная композиция без галогенов.
Огнестойкие провода изготавливаются из медной проволоки.
Номинальная толщина жилы, в зависимости от марки шнура, должна находиться в пределах от 1,5 мм до 16 мм.
Изоляционный материал должен иметь разную окраску. Причем ее цвет зависит от порядкового номера в конструкции.

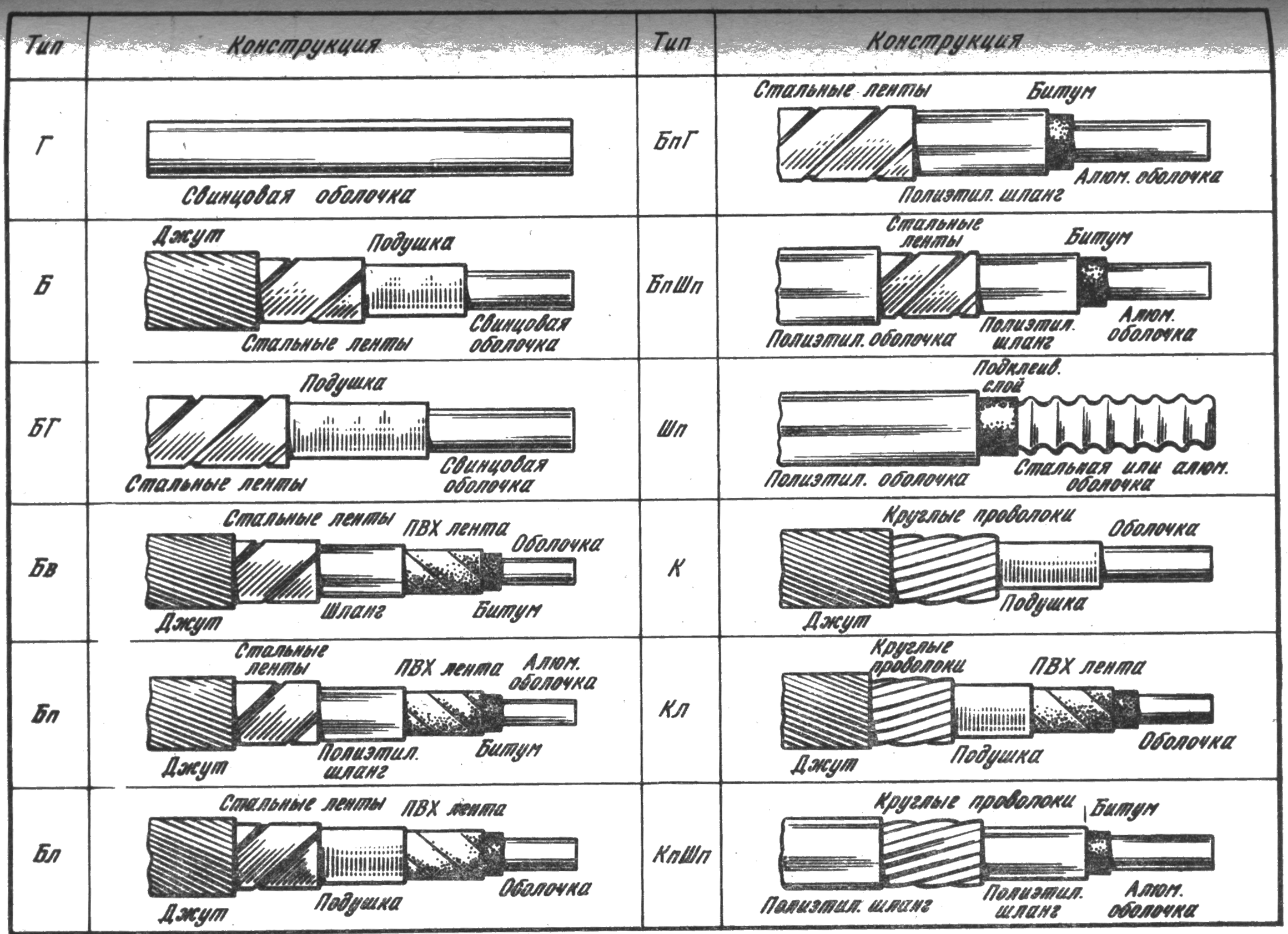

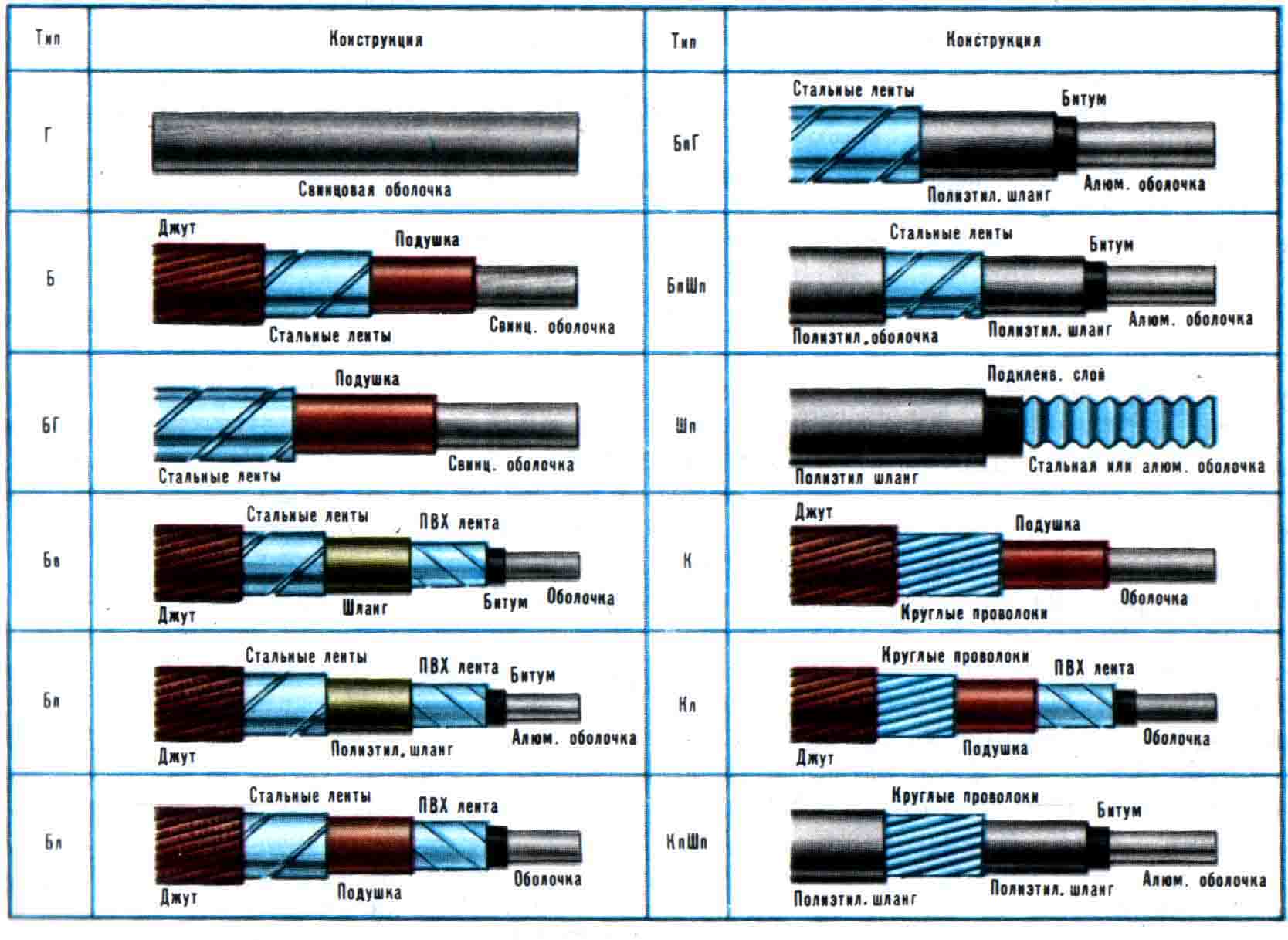

Маркировка кабелей
Буквенный индекс содержит данные о металле, из которого изготовлены жилы. В нем заключена информация об изоляционном материале и защите.
Порядок маркировки:
- Металл, из которого сделан проводник.
- Назначение изделия.
- Изоляция.
- Защита.
Маркировка также содержит ряд цифр, которые указывают на количество жил и их сечение. Последняя обозначает класс номинального напряжения.
| Буква | Значение |
|---|---|
| А | Алюминий |
| – | Отсутствие буквы “А” означает, что используется медь |
| Буква | Значение |
|---|---|
| Ш | Установочный |
| К | Контрольный |
| М | Монтажный |
| Буква | Значение |
|---|---|
| П | Полиэтилен |
| Н | Термостойкая резина |
| В | ПВХ |
| К | Капрон |
| Пс | Термопластический полиэтилен |
| С | Свинец |
| Пв | Полиэтилен высокого качества |
| Буква | Значение |
|---|---|
| Б | Бронированная оболочка |
| Г | Не имеет защиты |
| А | Асфальтированный |
Например, кабель ВВГ не содержит в маркировке буквы А. Значит, в качестве проводника используется медь. Первая В указывает на тип изоляции жил – поливинилхлорид, вторая В – на материал оболочки, защищающей весь провод. Последний символ Г предупреждает, что изделие не имеет брони и дополнительных защитных покровов.
Электрические провода
Провод имеет простейшую конструкцию, которую можно разделить на две части:
- Жила из металла, предназначена для проведения электрического тока.
- Изоляционный слой, предохраняющий жилу от контакта с посторонними проводниками, во избежание несанкционированной утечки тока.
В качестве изоляции может выступать и воздух, находящийся вокруг металлической жилы вместо оболочки из диэлектрических материалов. В этом случае провод изготавливается оголенным, а места крепления провода по его пути на несущих конструкциях (столбах) выполняют в виде изоляторов (стеклянные, керамические).
Жилы, проводящие электрический ток, изготавливают из медных сплавов и меди, а также алюминия. Наиболее инновационным материалом токопроводящей жилы в настоящее время является композитная алюмомедь. Она создана для лучшего использования свойств меди и алюминия.
Для выполнения специальных задач применяют жилы из сплавов стали, а также нихрома, серебра. В некоторых случаях для специального оборудования в жилах используют золото.
Жила кабеля, а часто и оплетка изготавливаются из ценных металлов, потому отходы кабеля подлежат вторичной переработке. В пунктах приема можно получить хорошую цену за кабель любого вида. Актуальные цены, по которым можно сдать кабель: https://citylom.ru/priem-kabelya
Жила может быть в виде:
- Цельный провод (одножилка), имеющий определенную длину.
- Свитый из тончайших проволок (многожилка), действующих параллельно.
Провода с одной проволокой изготавливать намного проще. Они имеют жесткую форму, применяются для подачи электрического тока при жестком креплении к опорам, имеют малое сопротивление при передаче токов низкой частоты, постоянного тока.

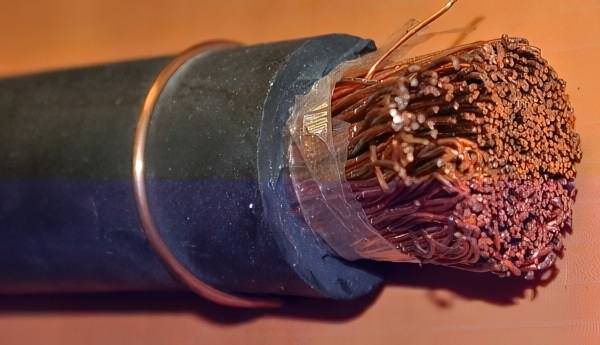

Жилы, состоящие из множества проволок, имеют очень гибкую форму, хорошо проводят ток высокой частоты.

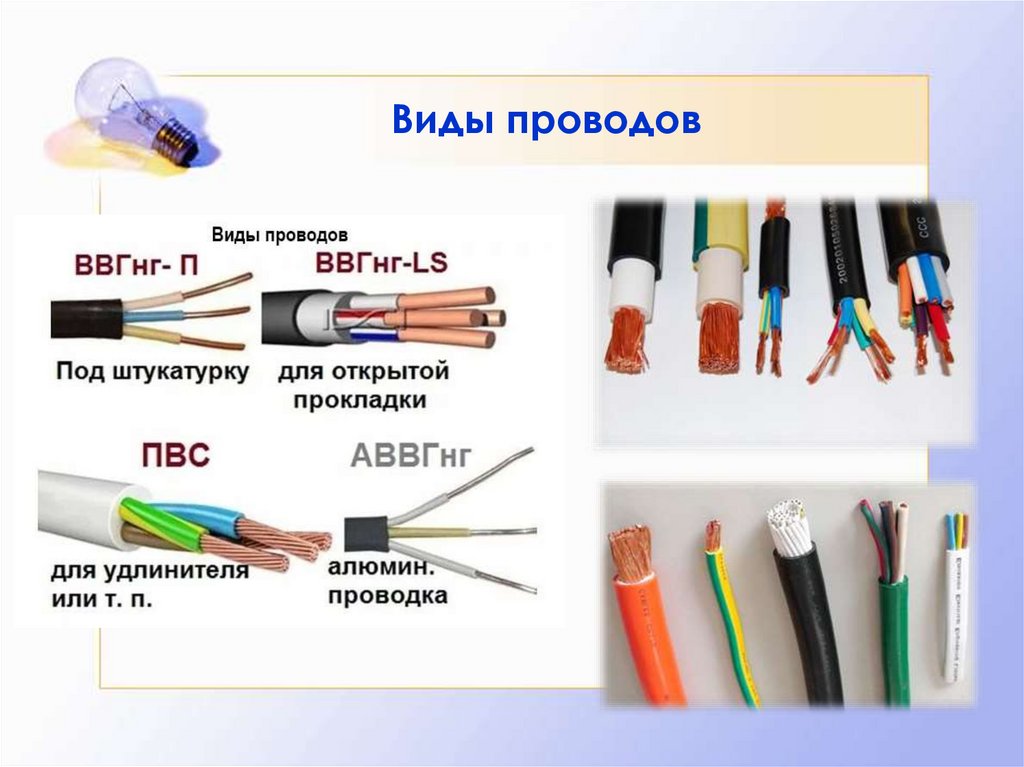

Виды проводов
Часто проводом называют изделие, в котором одна жила из проволоки. Но электрические провода могут иметь несколько жил, скрученных или сдвоенных, с тремя жилами и более.
Электрический кабель
Кабель имеет конструкцию сложнее, он создан для надежного функционирования при агрессивном действии негативных факторов внешней среды.
Число жил, проводящих ток, выбирают по условиям эксплуатации. Они между собой изолированы.
Кабель может иметь вспомогательные элементы:
- Защитная оплетка из стали, брони из проволоки, либо пластика.
- Наполнитель.
- Сердечник.
- Наружный экран.
Сантехника
Найти воду в современных водопроводах, которая соответствовали бы всем стандартам санэпидемстанции сегодня нереально. Этому виной и старые водопроводные системы (трубы, покрывшиеся налетом) и общее состояние воды, поступающее к потребителям (особенно, если источником влаги является река). В домах с индивидуальным водопроводом, где вода поступает из скважин и колодцев, жидкость может быть сугубо технической и содержать примеси песка, остатков разнообразных организмов и т.д. Так же вода из недр земли может быть перенасыщена железом, различными минералами, которые будут способствовать образованию налета и сокращению срока службы домашней техники (стиральной, посудомоечной машины), а так же кранов и водопроводных труб. Существует два вида фильтров по способу очистки: фильтр грубой очистки воды и фильтр тонкой очистки. Первый вид нацелен избавить воду от мелких примесей, которые могут оказаться в воде. Он производит механическую очистку. Второй – довести воду по химическим показателям пригодной для употребления в пищу. Но если говорить о фильтрах грубой очистки – то это первая ступень к чистой воде. Они способны удалять частички размером до 20 микром. Для сравнения, человеческий волос имеет толщину 70 микрон. Но также существуют фильтры с сеточками, которые рассчитаны на примеси больше, чем 20 микрон. Максимальный размер ячеек составляет 500 микрон. Как же узнать, какой размер сеточек фильтра нужен вам? Это зависит от сантехники в вашем доме. Чаще всего используются фильтры на 100 и 50 микрон, но если у вас сантехника высокого класса с массажными ваннами, «фонтанчиками» и т.д. необходимо выбирать фильтр, пропускающий примеси как можно мельче. Что касается стоимости, то сразу можно прикинуть, сколько денег потребуется для системы фильтров у вас дома. Чаще всего, их стоимость составляет 10% от цены всей сантехники. В зависимости от назначения и необходимого объема очистки воды, различают бытовые и промышленные фильтры грубой очистки. Для небольших объемов применяют бытовые фильтры, а на производствах или в коммунальных службах – промышленные. За принципом действия существует также два вида фильтров грубой очистки: самопромывочный, и фильтр, для промывки которого, необходим человек. Естественно, что первый вид стоит дороже в несколько раз, зато ему не нужно уделять внимания при эксплуатации. Чтобы сделать воду более приемлемой для употребления и использования в быту, придумана целая система фильтров. Каждый дом и вода в нем индивидуальна. Поэтому каждый случай нуждается в учете многих факторов: вида сантехники, состояния воды, финансовых возможностей потребителя.
Кабель – шнур ПВС
ПВС – из меди с виниловой изоляционной основой. Она ложится в пустоту между прутами, поэтому провод прочный. Жил 2 или 5, разрез — от 0,75 до 16 квадратных миллиметров.Температурная норма -25°C – +40°C, ему не страшна влага и химические атаки. Провод многократно перегибается. Оболочка белая. Жилы всех оттенков.
Провод ПВС – сетевой шнур бытовой техники и удлинителей
Гибкость — важное преимущество изделия
Изоляция – поливинилхлорид. Внутренняя изоляция жил – со стандартной маркировкой. Жилы ПВС – многопроволочные. Их оконцовывают или лудят.Кабель идеален для запитки переносных электроприемников.
ПВС справляется с механическими нагрузками. Сечение жил разнится от 0,75 до 16 кв. мм.. Его задействуют при производстве удлинителей и переносок при эксплуатации в тепле. Оболочка мороза не выдерживает.
Как выбрать электропроводящую продукцию
Чтобы правильно выбрать токонесущий проводник при прокладке бытовых электросетей, надо придерживаться следующих рекомендаций:
- Провод или кабель должны быть трехжильными. Это необходимо для заземления. Если его пока нет в доме, желто-зеленую жилу просто изолируют и не подключают.
- Материал проводника — медь. Правила ПЭУ запрещают в быту использовать алюминиевую проводку.
- Перед выбором сечения кабеля надо определить суммарную нагрузку, которой он будет поддаваться. Для освещения достаточно сечения медного проводника 1,5 мм², а для розеток — 2,5 мм². Для подключения мощных бытовых приборов сечение проводки должно быть не менее 4 мм².
- Марка. Она зависит от условий, в которых будет работать электропроводка: внутри или снаружи помещения, при повышенной влажности и т.д.
- Производитель. Есть много подделок, поэтому лучше покупать продукцию проверенных торговых марок.
На рынке такая продукция представлена в широком ассортименте. Зная, в каких условиях и при каких нагрузках будет работать проводник, и умея расшифровывать маркировку, можно самостоятельно выбрать нужный кабель или провод.
Где используется
Монтажный проводник широко используется в строительной сфере. Он нужен также, чтобы соединять радиодетали, радиокомпоненты, узлы, блоки радиоэлектронной аппаратуры. Предназначен, чтобы осуществлять монтаж электрических аппаратов, приборов. Токопроводящие жилы во многожильных проводниках — это луженая медь, которую можно паять при низких температурах. Она предназначена, чтобы подключать одновременно до четырехсот абонентов.
Монтажный токопроводящий проводник, имея достаточную гибкость и надежную полимерную изоляцию, широко используется в промышленности, быту и радиоэлектронике. Он нашел свое применение в силовой, управляющей развязке электрической проводки, где номинальное переменное напряжение составляет 600 или 1000 В при токовой частоте до 5 кГц.
Такие провода часто применяются в строительной сфере
Обратите внимание! Благодаря высокой токовой рабочей частоте его можно использовать в коммутационном связном оборудовании. Также его можно применять в структурированном распределительном щитке, навесной схеме, измерительном, вычислительном оборудовании
Из-за того, что он устойчив к плесени, его можно применять там, где есть биологически активные разрушающие факторы. Такие встречаются в сельскохозяйственных комплексах, камерах хранения и плохо вентилируемых участках с недостатком солнца.

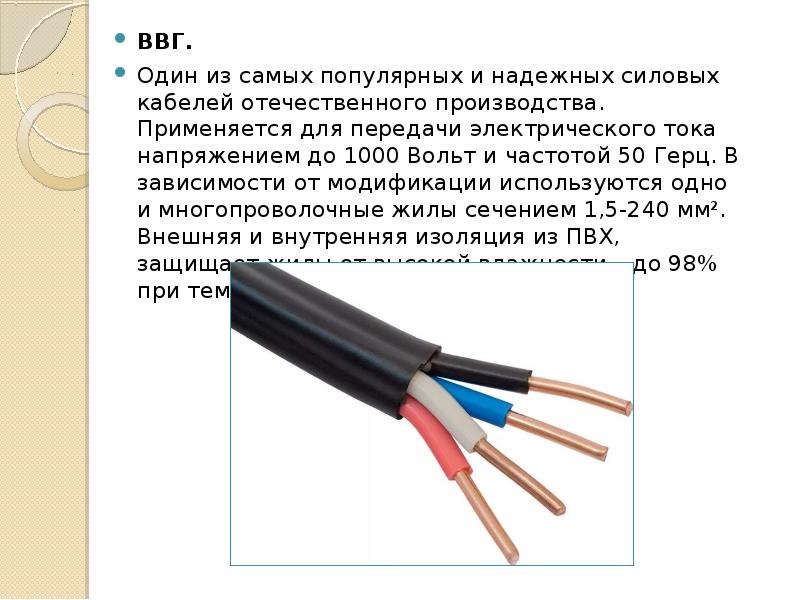

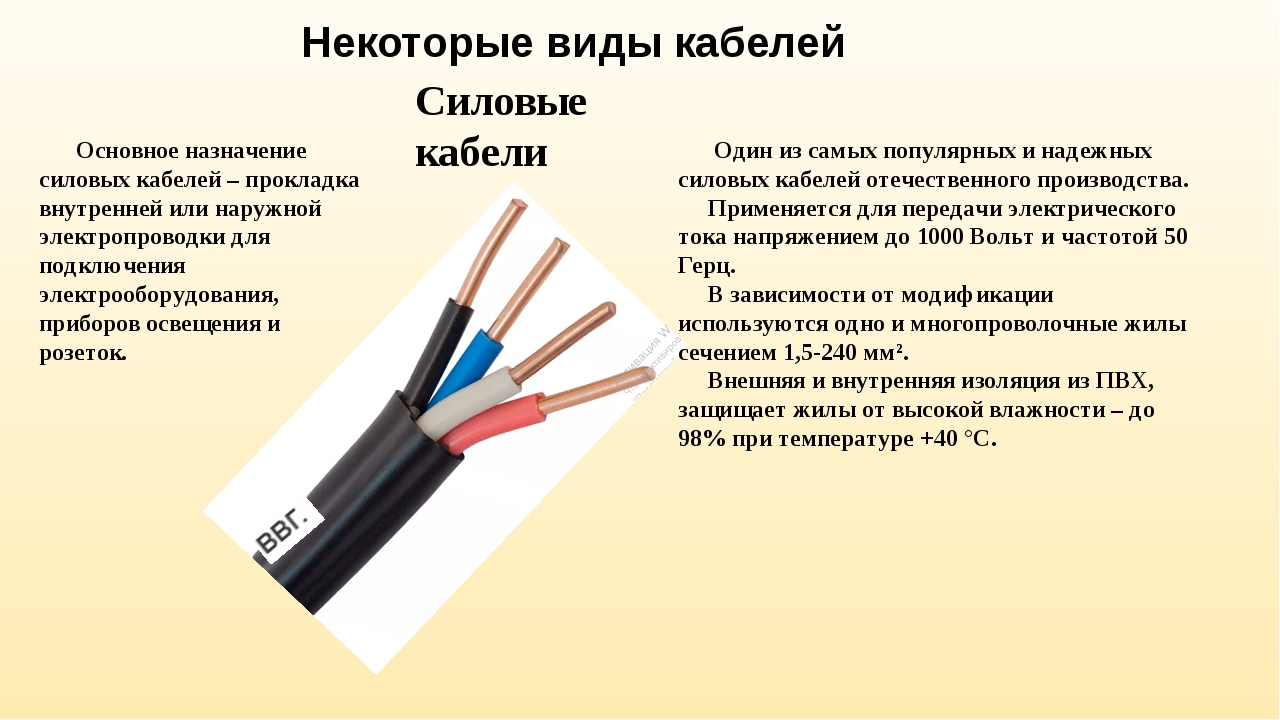

Кабель ВВГ
С помощью этого проводника электрифицируются жилые постройки. Его маркировочные знаки показывают: гибкость жил, изоляцию снаружи — поливинилхлорид, изоляцию прутов – аналогично. Проводка не выделяется высокой гибкостью.
Изоляция кабеля обладает сопротивлением относительно агрессии среды, а сам он не горит. Жилы состоят из одной или множества проволок, с учётом модификации кабеля.
Этот кабель должен подавать и распределять электроимпульсы при коэффициенте 1000 вольт, если промышленная частота переменного тока 50 Гц. Для оснащения домовых сетей подойдёт подводка ВВГ со срезом — 6 квадратных миллиметров, для подачи света в домовладения эта норма увеличивается до 16 кв.мм. Возможен излом по кратчайшему радиусу при 10-кратном шнуре вширь. Кабель поставляется в бухтах по 1 сотне метров.
Кабель ВВГ имеет градацию: АВВГ — алюминиевая жила, ВВГнг — огнеупорная оболочка, ВВГп — плоский разрез, ВВГз — присутствие ПВХ или резиновой изоляции промеж жил.
ВВГ – медный кабель – для внутреннего монтажа. Он прокладывается открыто, закладывается в штробы. Служит 30 лет. Количество жил отвечает запросам фаз сети: от 2 до 5.
Преобладающий тон поверхностного изоляционного материала этих подводов – черный, попадается белый.
Модификации кабеля ВВГ с «НГ» и «LS» показывают, соответственно, нераспространение горения и небольшое дымовыделение при огне. Известна модификация ВВГ, умеющая противостоять открытому огню в течение нескольких минут.
Иностранный аналог кабеля ВВГ производят по стандарту DIN. Речь идет о продукте NYM. Его специальный внутренний наполнитель затухает сам.
Назначение и характеристики
Шкафы электрические для монтажа под открытым небом представляют собой изделия нестандартной конфигурации, изготовленные из материалов с высокой стойкостью к износу. Их применяют в промышленных целях и в быту. Такое изделие актуально для монтажа внутри силового или осветительного комплекса на административных, торговых, сельскохозяйственных, производственных объектах, а также в частных коттеджах и городских квартирах для коммутации сетей с показателем напряжения до 1000 В.
Внутри такого шкафа создаются оптимальные условия для работы электрооборудования, так как он имеет особые отверстия для вентиляции. Также наладить нормальный режим работы электроприборов внутри шкафа позволяет хорошая теплоизоляция его стен, для организации которой применяются инновационные материалы. Так как перегрев не допускается, дольше служит и электроагрегат, и сам шкаф.
Чем обеспечивается прочность моделей, которая выступает основой для их долгого срока службы и высокой функциональности? При производстве таких изделий применяются инновационные материалы (металл, пластик), которые покрываются высокопрочным составом.
Монтировать на вертикальную поверхность изделия можно при помощи универсальных крепежей. Это позволяет надежным образом защитить содержимое конструкции от негативного воздействия факторов внешней среды: дождя, ветра, солнечного света, насекомых. Также оборудованию внутри такого шкафа будет обеспечена надежная защита от доступа посторонних лиц, так как многие модели имеют хорошего качества запорные механизмы.
