Какие бывают типы электрических счетчиков и их характеристики

Индукционные счетчики

Внутреннее устройство индукционного счетчика:

В основе функционирования названных счетчиков лежит физический закон магнитной индукции. В конструкции для создания эффекта используются два электромагнита разной формы и ориентации относительно друг друга, для каждой ступени потребителя. Один из них подключается непосредственно к электросети, а второй подключается к разрыву линии нагрузки. Создаваемые ими поля инициируют возникновение на проводящем металлическом диске вихревых токов, за счет которых последний приводится в движение, совершая вращения вокруг своей оси. Кроме того, чем сильнее нагрузка на линию, к которой подключен один из генераторов поля, тем больше электронов накапливается на движущемся элементе, поэтому он быстрее вращается. Чтобы ограничить момент движения — чтобы скорость не стала такой же, как у электродвигателя, — используется постоянный магнит, установленный у поверхности алюминиевого диска.

Классическая схема:

На изображении выше показаны магнитные поля, которые циркулируют во время работы устройства. Они обозначаются ФI, ФU1 и ФU2. Остальные элементы схемы обозначены цифрами. Под номером 1 с обмоткой, обозначенной цифрой 2, стоит ведущий электромагнит. Якорь второго имеет маркировку 3 с линией питания 4, подключенной к нагрузке. Алюминиевый токопроводящий диск закреплен в точке 6, а 7 — это ось, на которой он расположен. 8 — редуктор, передающий крутящий момент на счетный механизм 9.

Устройство электросчетчика аналогичного этажа настолько простое, что индукционные электросчетчики были изготовлены и использовались еще в 19 веке.

Установка

В магазинах продают как полные комплекты для установки счетчика, так и отдельные детали. Выбор материалов зависит от модели прибора и от особенностей подключения.

Расположение счетчика обязательно вертикальное. Местом крепления может быть деревянный (металлический) лист или специальный защищенный короб. Прибор обязательно должен находиться в зоне свободного визуального контроля.

Перед установкой следует изучить общую схему электропроводки. Это позволит правильно определить тип и количество автоматических выключателей, а также мощность групп потребителей.

Это важно: самостоятельно выполнять установку без разрешения запрещено.

Преимущества и недостатки конкретных видов приборов учета

Главное достоинство импульсных измерителей — их простота, надежность и невысокая цена. Вот где заканчиваются профи. Механика изначально подвержена внешним воздействиям и не обеспечивает требуемого уровня точности. Не говоря уже о функциональном объеме. Основным из последних является отсутствие автоматической передачи данных оператору-поставщику энергоносителя. Это требует непосредственного участия людей в процедуре чтения, отключения или включения устройства.

Показания операторов ЖКХ:

У электронного счетчика этих проблем нет. Движущихся частей нет, компоновка более сложная, есть внутренние логические вентили. Все вышеперечисленное позволяет удаленно контролировать работу счетчика, получать информацию о текущих показаниях в режиме онлайн и контролировать подачу электроэнергии потребителям. Последние две функции нужны не только управляющим компаниям, но и позволяют интегрировать прибор учета в систему «умного» дома для предоставления информации потребителю. Что, в свою очередь, может, например, при наличии необходимого программного обеспечения не только отслеживать ситуацию в целом, но и автоматически оплачивать счета.

В дополнение к вышеупомянутым преимуществам следует помнить, что физические принципы, лежащие в основе работы счетчиков аналогичного плана, не позволят искажать поступающие данные от устройств потребителей с методами, используемыми в отношении устройств измерения импульсов.

У цифровых счетчиков тоже есть свои недостатки

В основном вывод любого из элементов схемы приведет к ее полной неработоспособности, что немаловажно из-за низкого качества используемых деталей. На практике срок службы электронного счетчика меньше, чем у индукционного счетчика

Какой счетчик электроэнергии лучше поставить в квартире: классификация приборов

Подыскивая, где купить счетчик на электроэнергию важно не забывать, что выбор и покупка прибора должны осуществляться с учетом всех факторов. Устройство не подлежит возврату и обмену, если возникают причины, препятствующие его монтажу, ведь оформление продажи сопровождается внесением соответствующих отметок в паспорте

Этот документ содержит серийный номер, а также печать, поставленную государственным поверителем.

Счетчик электрической энергии

Замену старого счетчика электроэнергии на новый прибор выполняют в следующих случаях:

  • несоответствие прибора требованиям, выдвигаемым энергокомпанией;
  • поломка устройства;
  • заселение в новую жилплощадь.

Приборы для подсчета электрической энергии классифицируют по следующим признакам:

  1. Тип конструкции (механического типа или индукционные и электронные).
  2. Количество фаз (одно- и трехфазные).
  3. Тип измеряемой энергии (приборы для измерения реактивной, активной энергии, а также универсальные).
  4. Тарифность (одно-, двух- и многотарифные).

Принцип работы индукционного счетчика

Еще совсем недавно индукционные счетчики были неотъемлемой частью электрических сетей в квартирах. Счетное устройство в этих приборах представлено вращающимся алюминиевым диском и цифровыми барабанами, отображающими показатели расхода электроэнергии в реальном времени.

Принцип действия подобных устройств достаточно простой. Электромагнитное поле, возникающее в катушках счетчика, взаимодействует с диском, выполняющим функцию подвижного токопроводящего элемента. В однофазном индукционном счетчике выполняется параллельное подключение одной из катушек к обмотке напряжения, которая служит сетью переменного тока. Другая катушка подключается последовательно на участке между обмоткой тока или нагрузкой и генератором электроэнергии. Действие токов, протекающих по обмоткам, приводит к созданию переменных магнитных потоков, пересекающих вращающийся диск. Их величина составляет пропорцию между потребляемым током и входным напряжением. В соответствии с законом электромагнитной индукции в самом диске происходит возникновение вихревых токов, протекающих по направлению магнитных потоков.

Вихревые токи и магнитные потоки начинают взаимодействовать между собой в диске. В результате, появляется электромеханическая сила, которая и приводит к созданию вращающегося момента. Таким образом, возникает пропорция между полученным вращающимся моментом и произведением двух магнитных потоков, возникающих в обмотках тока и напряжения, умноженных на синус сдвига фазы между ними.

Нормальная работа индукционного электросчетчика возможна только при условии фазового сдвига, равного 90 градусам. Такой сдвиг можно получить, разложив магнитный поток обмотки напряжения на две части. Получается, что диск прибора вращается с частотой, пропорциональной активно потребляемой мощности. Поэтому непосредственный расход электроэнергии будет находиться в пропорции с количеством оборотов диска. Полученные данные о потреблении передаются на механическое счетное устройство, ось которого связана с осью подвижного диска с помощью зубчатой передачи. Такая конструкция обеспечивает синхронное вращение обоих элементов.

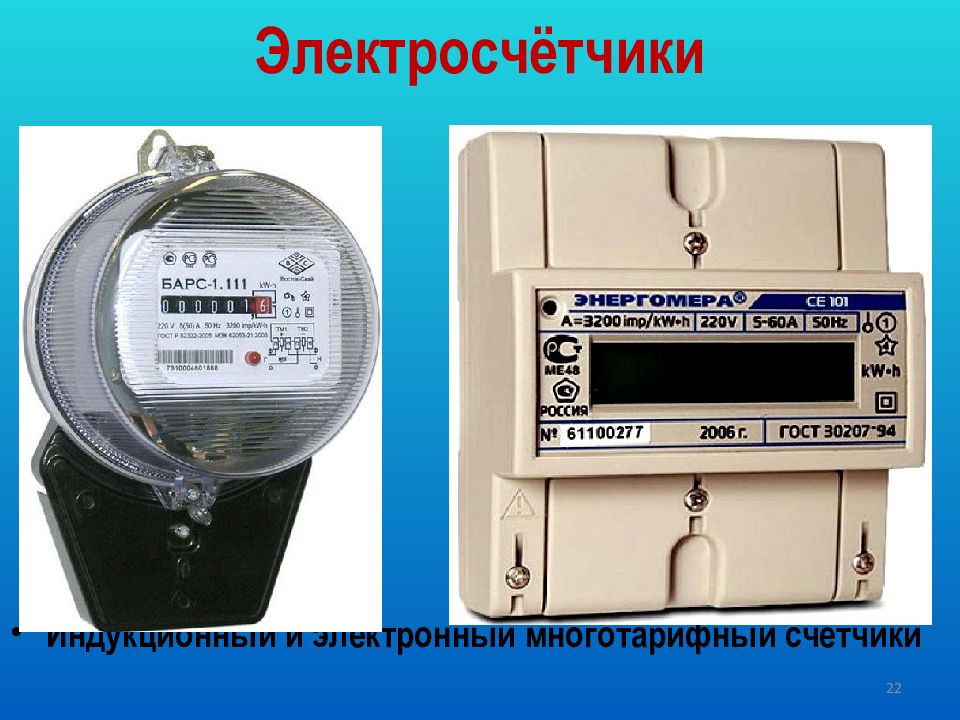

Типы ПУ электроэнергии

Механические (индукционные) – они стояли в любой квартире советских времен. Работает он по принципу счетов: каждый оборот диска регистрирует определенный объем потребленной энергии.

Долговечность такого ПУ проверена годами: хотя гарантийный срок службы, указанный в техпаспорте, составляет 15 лет, многие уже более полувека пользуются этим прибором без ухудшения технических характеристик.

Электронные ПУ – более современное устройство. В однофазных моделях запрограммированы некие временные периоды, в течение которых производится расчет по разным тарифам. Соответственно такие счетчики делятся на одно, двух— и даже более тарифные.

Электронные ПУ, в свою очередь, делятся на следующие виды:

  1. Однофазные и двухфазные счетчики электроэнергии чаще всего и используют для подключения в жилье, – квартирах и частных домах – небольших офисах, магазинах. Номинальная мощность – от 3 до 7кВт, напряжение 220В. Прибор рассчитан на 13–32А.
  2. Трехфазные производят измерения – 380В, 50Гц. Используются в поселках, где ввод электроэнергии на некоторую площадь возможет только по трехфазной системе. Также его устанавливают на предприятиях, в коммунально-бытовых зданиях.

По способу подключения счетчики подразделяются на ПУ:

  • прямого подключения – подсоединяются сразу в сеть;
  • косвенного включения – подключаются через трансформаторы, а не напрямую.

Принцип работы электронного счетчика электроэнергии

До недавних пор все измерения потребленной электроэнергии осуществлялись с помощью индукционных счетчиков. Постепенно, с развитием микроэлектроники, произошел существенный сдвиг в деле совершенствования приборов учета и контроля потребляемой электроэнергии. Были созданы современные цифровые электронные системы управления с применением новейших микроконтроллеров. Это позволило многократно повысить точность измерений, а отсутствие механики значительно повысило надежность счетчика.

Для электронных электросчетчиков разработана специальная элементная база и методы обработки поступающей информации. После обработки цифровых данных стал возможен одновременный подсчет не только активной, но и реактивной мощности

Данный фактор приобретает важное значение при организации учета в трехфазных сетях. В результате, были созданы многотарифные электросчетчики, учитывающие накопленную энергию в течение определенного времени суток

Данные приборы способны автоматически определять тот или иной тариф.

Простейшая цифровая система на основе обычного микроконтроллера применяется в тех случаях, когда необходимо измерить импульсы, вывести информацию на дисплей и обеспечить защиту при аварийном сбое. Такие устройства являются цифровыми аналогами механических электросчетчиков. В этой системе поступление сигнала происходит через определенные трансформаторные датчики. Далее он идет на вход микросхемы-преобразователя.

Снятие частотного сигнала, поступающего на вход микроконтроллера, осуществляется на выходе микросхемы. Микроконтроллер подсчитывает все поступившие импульсы и преобразует их в полученное количество энергии (Вт*ч). Когда поступающие единицы накапливаются, их общее значение выводится на монитор и фиксируется во внутренней флэш-памяти на случай исчезновения напряжения в сети и других сбоев. Это позволяет вести непрерывный учет потребляемой электроэнергии.

Работает многотарифный электронный счетчик электроэнергии по собственному алгоритму. Последовательный интерфейс позволяет обмениваться информацией с внешним миром. С его помощью задаются тарифы, устанавливается и включается таймер времени, поступает информация о накопленной электроэнергии и т.д. Энергонезависимая оперативная память разделяется на 13 банков данных, сохраняющих информацию о количестве энергии, накопленной по разным тарифам. Первый банк учитывает всю энергию, накопленную от начала работы счетчика. В следующих 12 банках производится учет накоплений за 11 предыдущих месяцев и за текущий период.

Таким образом, принцип действия электросчетчика в электронном варианте, позволяет изменять тарифы в соответствии с заранее установленным расписанием. Через специальный разъем можно подключиться к прибору и выяснить объем электроэнергии, оплаченной потребителем.

Срок службы электросчетчика, когда нужно менять

Класс точности электросчетчика

Как снимать показания электросчетчика

Установка электросчетчика в квартире

Как самостоятельно проверить электросчетчик

Основные технические параметры

Прежде всего, при выборе электросчетчика учитывают число фаз. Так приборы учета бывают:

– Однофазные;

– трехфазные.

Чтобы узнать, на какое число фаз рассчитан прибор, нужно посмотреть на информацию, приведенную на лицевой панели. Если там указано 220 или 230 В – он однофазный, а если указано 3х220/380 или 3х230/400 – трехфазный.

Теперь давайте обратимся к такому документу, как ГОСТ 31818.11-2012 (IEC 62052-11:2003) «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний».

Даны следующие определения:

п. 3.5.1.2 базовый ток Значение тока, являющееся исходным для установления требований к счетчику с непосредственным включением.

п. 3.5.1.3 номинальный ток (IНОМ): Значение тока, являющееся исходным для установления требований к счетчику, работающему от трансформатора.

п. 3.5.2 максимальный ток (IМАКС): Наибольшее значение тока, при котором счетчик удовлетворяет требованиям точности, установленным в настоящем стандарте.

Итак, после того как Вы определились с количеством фаз, нужно выбрать подходящий счетчик по току. На его лицевой панели обычно указывается две цифры, говорящие о токе. Они указываются либо через дефис, либо одна из них в скобках.

Максимальный ток должен быть больше чем ток, который потребляет объект. Например, ваш дом или квартира. Необходимо проверить, что написано на вводном автоматическом выключателе, а именно его номинал.

Эта информация указывается на автомате цифрами и буквой, которая обозначает класс время-токовой характеристики. Допустим, что на автомате написано C16, значит, его номинальный ток 16 А, а время-токовая характеристика «С».

Если Вам нужен прибор учета электроэнергии для предприятия, магазина или другого объекта, где предполагается большая нагрузка, то нужно знать, что по типу подключения счетчики бывают:

– Прямого включения. Они установлены в большинстве квартир и домов. К ним просто подключается вводной кабель, а к выходным клеммам подключается нагрузка, на практике групповые автоматы электрощита.

– Трансформаторного включения. Устанавливаются в случае высокой нагрузки, когда реальный ток нагрузки превышает номинальный ток счетчика. Согласование потребляемого тока с допустимым для прибора учета осуществляется с помощью трансформаторов тока (ТТ). Для последних, потребляемый ток является первичным током, а вторичный ток – подается на счетчик. Иными словами – коэффициент трансформации 100/10, означает, что если, к примеру, нагрузка потребляет 100 А, то через счетчик будет проходить вторичный ток в 10 А.

По направлению учета различают:

-Прямое – учет потребляемой электроэнергии;

-Обратное – учет генерируемой электроэнергии.

Счетчики производят либо прямого учета, либо двухстороннего (прямого и обратного). Последний вариант нужен тем, у кого установлены ветрогенераторы или солнечные панели, и он продает излишек электроэнергии.

В зависимости от конструкции вашего электрощита и места установки электросчетчика нужно определиться с типом его корпуса. Компания «ЭНЕРГОМЕРА» предлагает три варианта:

1. Для монтажа на DIN-рейку. Нужен тем, у кого счетчик установлен в щите на опоре.

2. Для монтажа на ровную поверхность. В таких приборах есть крепление на три болта. Они подойдут, если вы хотите заменить старый счетчик с пробками, который устанавливался на ровной металлической пластине или в этажном щите.

3. Универсальные. Для монтажа как на ровную поверхность, так и на DIN-рейку.

Но если вы по незнанию купили счетчик для установки на DIN-рейку для замены старого счетчика на трёхболтовом креплении, не стоит отчаиваться. Вы можете докупить DIN-рейку отдельно или купить специальную переходную планку (переходную рейку), они могут быть как универсальными, так и специальными для определенных моделей.

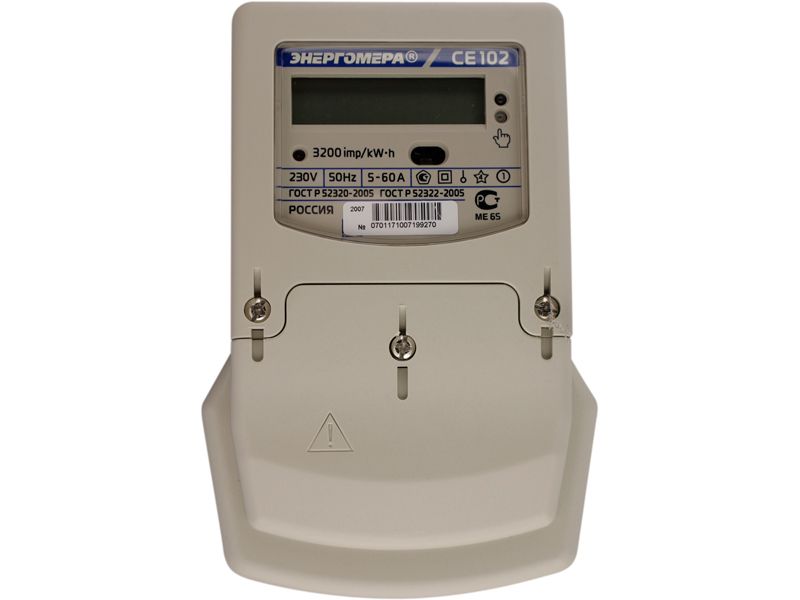

У компании «ЭНЕРГОМЕРА» все счетчики выпускаются в разных вариантах, а корпуса маркируются буквами. Так для обычных электрощитов корпуса типа S или Ш (монтажа на плоскую поверхность), а для монтажа на DIN-рейке подходят корпуса типа R или Р.

Выбираем характеристики

Кроме типа прибора учета придется подумать еще и о технических характеристиках. В большинстве случаев их набор стандартен, но бывают и исключения.

Какой счётчик электроэнергии лучше поставить в квартире или доме зависит от многих факторов

Способ монтажа: на дин-рейку или болты

Счетчики электроэнергии выпускаются с двумя видами крепления — на дин-рейку и на болты. Болтовое крепление считается более надежным, так как счетчик сложнее сдвинуть. Так крепят счетчики в основном в электрощитах частных домов, расположенных на улице или в подъездах многоквартирных домов.

Способ крепления счетчика электроэнергии

Если счетчик находится внутри дома, в индивидуальном боксе или квартирном электрическом шкафу, чаще выбирают прибор с креплением на дин-рейку. Этот способ намного проще при монтаже и демонтаже.

Все сказанное выше не означает, что в подъезде нельзя установить электросчетчик на дин-рейку. Можно. Даже если ее нет, прикрутить ее — дело нескольких минут. Потому выбор тут неочевиден.

Класс точности

Согласно последним постановлениям класс точности счетчика электроэнергии должен быть 2,0 или ниже. Потому все приборы учета с классом 2,5 и выше подлежат замене. При покупке смотрите, чтобы в маленьком кружочке недалеко от табло стояла цифра 2,0 или меньше.

Где искать класс точности электросчетчика

Какой счётчик электроэнергии лучше поставить в квартире? С классом точности 2,0 или ниже? В данном случае лучший вариант — максимально возможный, то есть класс точности 2.0.

Этот показатель отображает чувствительность прибора при учете малых токов. Что это значит? Большинство современной техники не выключается, а находится в состоянии ожидания, потребляя при этом очень небольшое количество электроэнергии. То есть, фактически, потребление идет круглосуточно. Так вот, класс точности, отображает чувствительность при регистрации вот таких токов. И чем меньше будет чувствительность, тем меньше будут счета.

Дата выпуска и госповерки

Дата выпуска важна, так как в ПУЭ написано, что при принятии на баланс (пломбировке) на счетчике электроэнергии должны стоять пломбы с датами поверки:

  • не ранее двух лет, если сеть однофазная;
  • не ранее года, если сеть трехфазная.

А поверка происходит сразу после выпуска, о чем делается отметка в паспорте и ставятся пломбы с датой поверки. Если купить «просроченный» счетчик, придется его поверять снова. При этом, платить за поверку и за отсутствие прибора учета. Итак, при покупке счетчика, смотрите дату поверки, проверяете четкость оттиска на пломбах.

Токовая характеристика

Один из самых важных параметров — токовая нагрузка, на которую рассчитан прибор учета электроэнергии. В современном жилище имеется намного больше электроприборов чем раньше. Причем их количество все время растет. Частично спасает только то, что в борьбе за покупателя производители стараются сделать технику более «экономной» а также то, что вся она одновременно не включается. Желательно чтобы прибор учета имел токовую нагрузку не меньше фактической нагрузки. Или придется следить за очередностью включения электроприборов.

Токовая нагрузка электросчетчика отображается в паспорте и на корпусе

Для определения токовой характеристики счетчика электроэнергии можно пойти несколькими путями:

  1. Ориентироваться на «средние» нормы.
    • Для любой квартиры и небольшого дома, подключенных к однофазной сети, 50-60 Ампер хватит на всю технику и еще останется солидный запас.
    • Для домов или квартир, подключенных к трехфазной сети, максимальная токовая нагрузка берется порядка 100 А.
  2. Узнать в УК или ЖЭК, посмотреть в проекте электрификации, на сколько ампер рассчитан ввод. Это и будет требуемая токовая характеристика (можно с небольшим запасом). Брать счетчик с большей максимальной нагрузкой не имеет смысла — стоят они значительно дороже. Это — самый правильный способ.
  3. Посчитать токовую нагрузку всех электроприборов в доме, добавить запас «на развитие» (покупку новой техники).

Тут тоже понятно, какой счётчик электроэнергии лучше поставить в квартире или доме — с чуть большей токовой нагрузкой, чем есть на сегодняшний день.

Установка

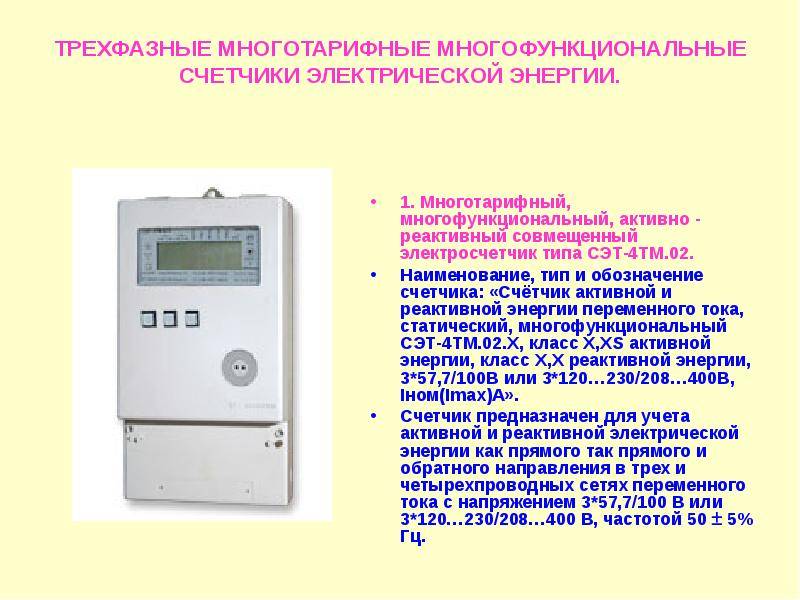

Трехфазные приборы заметно отличаются от однофазных электрических счётчиков, и способны функционировать в условиях значительной мощности электросети.

Однофазный прибор может эксплуатироваться при номинальной мощности не выше 10 кВт.

Трехфазные приборы учёта пригодны для использования в условиях номинальной мощности в 15 кВт и более.

Такие приборы учёта относятся к категории многофункциональных, поэтому применяются не только в бытовой сети, но и при выполнении контроля трехфазных двигателей.

Однофазные

Самым простым вариантом является однофазное подключение, выполняемое посредством кабелей и нагрузки. Провода «заземление», «фаза» и «ноль» должны подключаться на вход электросчётчика и выход из прибора учёта. Перед электросчётчиком требуется установить устройство автоматического выключения, что сделает эксплуатацию максимально безопасной и удобной.

Конструкцией стандартного электросчетчика предусмотрено наличие шины, представленной обычной медной планкой. Фиксация планки осуществляется диэлектрическими зажимами. По всей длине проделаны отверстия, позволяющие легко подводить и надежно крепить все электрические кабели.

Схема подключения однофазного счетчика

Стандартная пошаговая схема самостоятельного подключения однофазного индукционного счётчика электроэнергии:

  • установка и фиксация прибора учёта в щиток;
  • установка выключателей на DIN-рейке и фиксация при помощи подпружиненной защелки;
  • установка шин заземляющего и защитного типа на DIN-рейке или изоляторах щитка;
  • подключение нагрузки на выключатели и последующее соединение автомата со счетчиком;
  • подключение электросчётчика;
  • подключение «фазы» на нижние зажимы выключателя, соединение нулевой шины с кабелем «ноль» и проводов заземления с заземляющей шиной;
  • установка перемычек на зажимы;
  • подключение электрического счетчика на нагрузку;
  • отключение подачи электричества, соединение провода «ноль» с третьей клеммой прибора учёта и подключение кабеля «фаза» на первую клемму.

На заключительном этапе проверяется работоспособность установленного оборудования на минимальной и максимальной нагрузке.

Обязательно нужно обратиться в организацию энергосбыта для того, чтобы установленный самостоятельно прибор учёта электрической энергии был проверен, а затем опломбирован специалистами.

Трехфазные

Трехфазный прибор учёта расходуемой электроэнергии принято относить к категории более безопасных счётчиков, что обусловлено разделением потребителей на отдельные группы. Такой тип электросчетчика способен измерять не только активную, но и реактивную энергию с учётом потокового направления.

Схема подключения трехфазного счетчика через трансформаторы тока

Стандартная трёхфазная модель имеет восемь клемм, поэтому подключение осуществляется в следующем порядке:

  • подключение общесетевых кабелей с одинаковой цветовой маркировкой на первую, третью, пятую и седьмую клеммы;
  • подключение квартирных кабелей с одинаковой цветовой маркировкой на вторую, четвертую, шестую и восьмую клеммы.

В процессе самостоятельной установки в обязательном порядке должна соблюдаться схема, учитывающая подключение входных кабелей посредством четырёхполюсника от вводного автомата.

После выполнения установки, прибор учёта обязательно должен пломбироваться и ставиться на учет специалистами энергоснабжающей компании, которые фиксируют стартовые показания счетчика и выдают разрешение на эксплуатацию.

Индукционные электросчетчики

Как говорилось выше, индукционный электросчетчик работает на основе индукционного механизма, схема которого приведена ниже:

Итак, состоит он из двух неподвижных катушек (обмоток) 1 и 2 которые в пространстве смещаются друг относительно друга на угол равный 90 0. Соответственно и магнитные потоки, протекающие через обмотки, при подключении их к сети будут сдвинуты друг относительно друга. В результате чего возникнет бегущее магнитное поле, которое порождает вращающий момент, который начнет вращать алюминиевый диск 4 расположенный в магнитном поле катушки. Во избежание инерционного вращения диска, после снятия с катушек напряжений, или слишком быстрого вращения при минимальной нагрузке, на диск также будет воздействовать постоянный магнит 3, который будет обеспечивать тормозной момент. Среднее значение вращающего момента будет равно:

Как и в обычном ваттметре в электросчетчике есть две обмотки, тока и напряжения. Обмотка тока выполнена толстым проводом, соответствующим номинальному току и включается в цепь последовательно.

Обмотка напряжения выполнена тонким проводом (0,06 – 0,12 мм) с большим количеством витков и подключается к цепи параллельно.

Все эти обмотки уже расположены внутри прибора и не требует особой схемы включения. В нем есть только два провода ввода (для однофазных фаза — ноль) и вывода. Счетчики имеют класс точности 1,0; 2,0; 2,5. Они могут выпускаться на различные токи напряжением 127В, 220В. Также трехфазные могут быть 127В, 220В, 380В, а также на токи до 2000 А и 35 кВ но подключаемые через измерительные трансформаторы.

Принцип работы индукционного трехфазного аналогичен однофазному, но так как при использовании трехфазных систем возможны различные схемы включения (треугольник, звезда), необходимо предварительно изучить возможности выбранного устройства.

Счетчик ватт-часов однофазный ее3000м

Предназначен для учета активной энергии переменного тока в однофазных сетях с нормальной частотой 50 или 60 Гц. Выполнен по принципу ШИМ-АИМ с модуляцией длительности импульсов (ШИМ) в канале преобразования напряжения и модуляцией амплитуды (АИМ) в цепи преобразования тока. Соответствует требованиям стандарта BS 5685, BS 7400 (IEC 1036) (Великобритания). Суммирующее устройство барабанного типа обеспечивает учет измеряемой счетчиком энергии в киловатт/часах. Светоизлучающий диод сигнализирует о работе измерительной части счетчика. Телеметрический выход с гальванической развязкой. Средний срок службы до первого капитального ремонта 24 года.

Технические характеристики:

Класс точности (по BS 5685) — 2; Нормальная частота, 50 или 60 Гц; Номинальное напряжение, 220 В; Номинальная сила тока, 20 А; Максимальная сила тока, 100 А;

Полная мощность, потребляемая последовательной цепью счетчика при номинальной силе тока и нормальной частоте, 0,3 ВА;

Полная мощность, потребляемая параллельной цепью счетчика при номинальном напряжении и нормальной частоте, 2 Вт (8 ВА);

Температура эксплуатации, от –30 до +55 °C; Габаритные размеры, 230х132х98 мм; Масса, 2,0 кг.

Принцип работы однотарифного электросчетчика

Перед монтажом и использованием проведите тщательный осмотр прибора на наличие механических повреждений корпуса, проверьте целостность пломб. Напряжение, которое подводится к параллельной цепи электросчетчика, не должно превышать 265 Вольт. Сила электротока в последовательной сети электросчетчика не должна быть выше 60 или 100 Ампер в зависимости от модификации прибора .

Подключение прибора проводится только при обесточенной сети электропитания. После подключение и опломбирования включите электроприборы. При правильном подключении мигает светодиодный индикатор, показания расхода электроэнергии увеличиваются.

Устройство и принцип работы электросчетчика

Устройство индукционного счетчика

Чтобы в режиме реального времени и непрерывно производить учет активного энергопотребления переменного тока, требуется устанавливать однофазные или трехфазные индукционные приборы учета. Если же важен учет постоянного тока, который широко распространен на железной дороге и всех видах электротранспорта, монтируют электродинамические приборы учета.

Индукционные электрические счетчики оснащены диском, изготовленным из алюминия, при потреблении ресурса этот подвижный элемент вращается из-за вихревых потоков, созданных индукционными катушками. В данном случае встречаются две разные силы – магнитное поле индукционных катушек и магнитное поле вихревых токов. Образованные в результате токи протекают в цепи параллельной нагрузки. Каждая катушка оснащена сердечником, который намагничивается переменным током. Воздействие непрерывного переменного тока приводит к тому, что полюса электромагнитов постоянно изменяются. Это приводит к прохождению между ними магнитного поля. Именно оно тянет за собой алюминиевый диск, образуя вращение.

Скорость вращения диска прямо пропорциональна величине токов, находящихся в обеих катушках. При производстве электросчетчиков применяются простые соединительные приемы из механики, благодаря чему вращающийся диск связан с цифровыми показаниями на панели.

Последние годы люди все чаще отдают предпочтение электронным двухтарифным конструкциям. Непрерывно увеличивающийся спрос объясним следующим перечнем достоинств:

  • Приборы более точно считывают информацию, что позволяет сократить расходы на оплату коммунальных услуг.
  • В сравнении с механическими электросчетчиками они имеют компактные размеры и более привлекательный внешний вид.
  • Автоматически переключаются на дневной и ночной тарифы, участие человека не требуется. Еще на этапе производства прибор программируют на два временных интервала – с 07:00 до 23:00 и с 23:00 до 07:00.
  • Усовершенствованные модели нуждаются в проверке один раз в течение 5-16 лет. Требуется такая проверка для правильности учета и начисления средств. Проверкой должна заниматься энергопоставляющая компания.

Первая проверка работоспособности устройства проводится еще в заводских условиях, дата обязательно должна быть указана в сопроводительной документации.

Какой счетчик электроэнергии лучше поставить в квартире: правила выбора

Сегодня производители предлагают большой ассортимент приборов учета для квартиры, каждый из которых имеет свои особенности и преимущества. При этом мало кто знает, как выбрать электросчетчик для квартиры, чтобы он полностью удовлетворял требованиям. Предлагаем познакомиться с основными критериями и правилами выбора подходящего устройства.

Выбрать счетчик бывает очень сложно

Какой выбрать электросчетчик для квартиры по количеству фаз

Производители предлагают одно и трехфазные приборы учета. Решая, какой выбратьэлектросчетчик, следует учитывать место будущей установки. В квартире, как правило, монтируется однофазная сеть, подающая напряжение 220 В при максимальной нагрузке 10 кВт. Именно поэтому в квартирах, на дачах и в частных домах чаще всего устанавливается однофазный прибор. Если дом подключен к трехфазной сети с подачей напряжения 380 В, то выбор делается в пользу трехфазной модели.

Количество фаз зависит от напряжения сети

Какой класс точности должен быть у электросчетчика

Погрешность измерения имеет любой прибор учета. Это обязательно сказывается на точности показаний. Как следствие, при одинаковом количестве потребленных киловаттов показания электросчетчиков могут отличаться, если они относятся к различным классам. Отклонение от реального значения составляет несколько процентов.

У оборудования бытового назначения, устанавливаемого в квартирах, среднее отклонение составляет 2 %. Это означает, что если потребителем было потреблено 100 кВт, на табло счетчика будет отображаться значение от 98 до 102 кВт.

Класс точности прибора размещается на передней панели в кружочке. Его значение равно погрешности измерения. Кроме приборов 2 класса точности, допустима установка устройств, имеющих точность 1; 0,7 либо 0,5. Однако их покупка обойдется намного дороже.

Класс точности приведен на передней панели в кружочке

Какой поставить счетчик на электроэнергию по количеству тарифов

Современные модели позволяют производить оплату за потребленную электроэнергию по различным тарифам. Они могут быть:

  • однотарифными, позволяют выполнять оплату по единому тарифу для любого времени суток. Все индукционные модели являются однотарифными;
  • двухтарифными. Стоимость зависит от времени суток. Однофазный двухтарифный счетчик позволяет оптимизировать затраты. Тариф Т1 установлен для электроэнергии, потребляемой с 7 до 23 часов, Т2 – с 23 до 7-00;
  • многотарифными. У таких приборов может три и более тарифа. Ночной, соответствующий времени с 23 до 7-00, пиковый, приходящийся на максимальную загрузку сети с 7 до 9 и с 17 до 20 часов, а также полупиковый, приходящийся на оставшееся времени.

Двухтарифные приборы позволяют вести дифференцированный учет

Типы счетчиков электроэнергии по силе тока

Каждый прибор учета рассчитан на определенный номинальный ток. Для однофазных моделей данное значение находится в диапазоне 5÷80 А, у трехфазных – 50÷100 А. Данный диапазон является условным и зависит от конкретной модели.

При выборе устройства следует ориентироваться на характеристики кабеля, используемого для подвода электроэнергии в квартиру. Превышать силу тока, на которую рассчитан кабель, не имеет смысла.

Сила тока большинства моделей может меняться в широком диапазоне

Статья по теме:

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
