Различные виды систем водоснабжения, насосных станций, труб и источников водозабора

Варианты получения воды на участке

Планируя провести воду на загородной или дачной территории, человек сталкивается с первыми трудностями: как правильно подобрать насос, стоит ли пользоваться накопительным бачком. И, самое главное – откуда брать воду. Все зависит от ряда обстоятельств. Например, соорудить колодец будет намного дешевле, чем вызвать специалистов для бурения скважины. Вариант использования центрального водопровода в качестве источника в разы меньше (в отличие от первого и второго вариантов), но можно столкнуться с неприятными моментами, так как часто напор воды в нем маленький. В колодце же она вообще бывает не лучшего качества. Как видно, причин много, поэтому нужно подробнее рассмотреть каждый вариант в отдельности. Для проведения воды на участок необходимо обращаться к специалистам. Они предоставят  больше информации о видах насосов, способах подачи воды в дом и на участок.

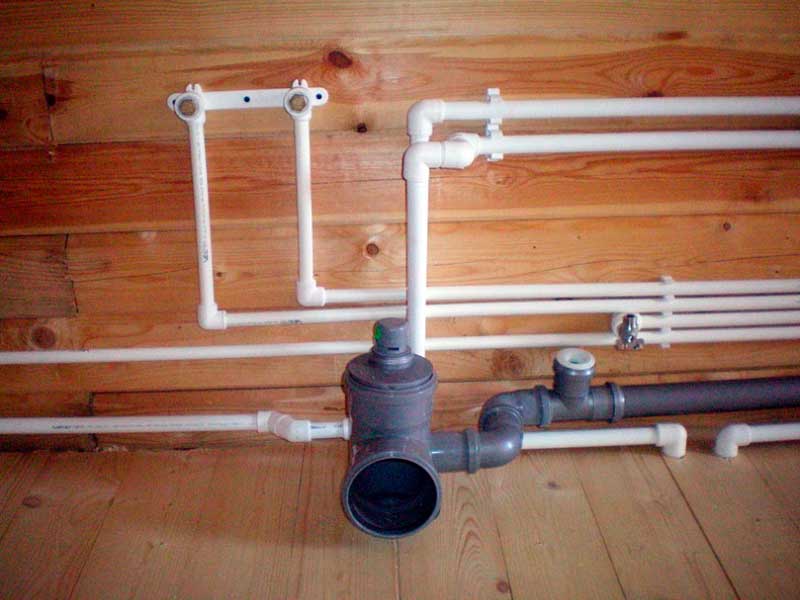

Трубная разводка

Для того, чтобы присоединить водопровод частного дома к центральному городскому водоканалу, вам нужно пройти следующие этапы:

В «Центре по регистрации земельных участков» вам нужно будет взять план дома в масштабе 1:500

Обратите внимание, что на плане должны быть обязательно указаны все коммуникационные системы на участке, включая электричество, связь, интернет и другие трассы;

1. Следующий этап – вам нужно посетить местное отделение водоканала с тем, чтобы составить заявление о необходимости подключения к водопроводу. Заявление может рассматриваться до месяца, и за это время вы вполне успеете все подготовить – материалы, инструмент, составить план подключения. После рассмотрения заявления водоканал выдаст вам разрешение с условиями подсоединения:
   1. Координаты места врезки, Ø труб остальными необходимыми параметрами;
   2. Свидетельство, подтверждающее ваше право на владение этим земельным участком;
   3. Заявление в региональное отделение водоканала;
   4. Пакет техусловий, выданный городским отделением водоканала.

1. Далее с этим пакетом документов вам необходимо посетить санитарно-эпидемиологическую службу, которая выдаст вам свое разрешение, чтобы подключиться в водоканал. Возможно, вам придется предоставить образцы проб воды из центральной трассы, которые вы можете взять у соседей;
2. Пакет разрешительных документов готов, и можно идти в проектную организацию – не забудьте взять свой план, который вы составили раньше;
3. Готовый проект регистрируется в СЭС.

Теперь все бумажные проблемы можно считать решенными, и после этого в РЭС вам следует справиться о том, какие компании или организации официально могут взять ваш заказ на подключение к городской магистрали. Самостоятельно вы не имеете права устанавливать водяной счетчик, поэтому без помощи профессионалов подключение к водопроводу в частный дом вам не осилить.Внутридомовая разводка

Горячее водоснабжение

Совершенно неважно, каким источником водоснабжения пользуется человек, один факт остается неизменным – на входе в частный дом вода поступает холодная. Поэтому не обойтись без дополнительного оборудования, чтобы обеспечить наличие горячей воды. Для этих целей используется двухконтурный котёл, который также обеспечивает отопление дома.

Для этих целей используется двухконтурный котёл, который также обеспечивает отопление дома.

Кроме него устанавливается бойлер, на который возлагается функция подогрева воды для водопровода.

Бойлер необходимо выбирать исходя из количества точек потребления горячей воды, а также учитывая численность жильцов. Распространёнными вариантами водонагревателя для частного домовладения являются устройства объёмом от 50 до 150 литров. При монтаже бойлера люди часто допускают ошибку – они не устанавливают перед ним сливной кран, а между прочим, это обязательный элемент.

Слить воду может понадобиться:

• для зимней консервации дома;
• для чистки оборудования от отложений;
• при проведении ремонтных работ.

Возвращение воды от бойлера

Систему горячего водоснабжения с рециркуляцией устанавливают в больших домах, где имеется комната, выделенная под установку оборудования и где находится 2-3 ванных комнат на разных этажах. При такой разветвлённости трубопровода, не имея циркуляцию горячей воды в системе, при открытии крана тёплой воды изначально она будет холодной, а горячая польётся через некоторое время.

Чтоб таких ситуаций не возникало, в систему горячего водоснабжения включают узлы рециркуляции.

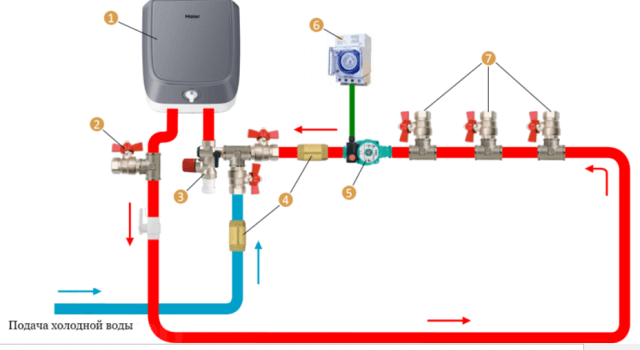

1 – бойлер; 2 – кран для забора воздуха (необходим при сливе бака); 3 – система, обеспечивающая безопасность; 4 – обратный клапан; 5 – насос для циркуляции воды; 6 – таймер (недельно-суточный); 7 – потребители горячей воды.

Насос обеспечивает постоянно движение воды внутри ГВС. Если трубы имеют теплоизоляцию, то вода практически не остывает, поэтому бойлер постоянно не включается.

Такую систему, как правило, применяют при скрытом монтаже тройниковой разводки. Она строится на бойлере косвенного нагрева, у него для этих целей имеется патрубок рециркуляции.

Стальные трубопроводы водоснабжения

Трубы из стали являются универсальными для холодного и горячего водоснабжения, отопления, используются для наружных и внутренних сетей. Это обусловлено высокой прочностью материала, термической стойкостью.

Монтаж систем производится с помощью сварки (электродуговой, газовой) и резьбовых соединений (муфтовых). Для самостоятельного проведения работ нужны навыки сварщика и соответствующее оборудование, при муфтовых соединениях – слесарные навыки.

Стоит отметить, что сварка нержавеющей стали производится специальными электродами, иначе сварной стык и материал в зоне соединения становится нестойким к коррозии.

Оцинкованные трубы имеют цинковое покрытие – внутреннее, наружное или сразу оба.

Соединение таких трубопроводов производится только посредством муфт, при сварочных работах защитный цинковый слой разрушится. Причем во всех случаях (черная, оцинковка или нержавеющая сталь) в зоне резьбы толщина стенки трубы уменьшается на витках и именно здесь чаще всего происходят первые утечки.

Стальные углеродистые трубы (шовные, бесшовные) служат обычно около 15 – 20 лет. Это вызвано высоким коррозионным износом материала.

Внутренняя поверхность труб склонна к образованию отложений, наростов, загрязнению, накипи. Это отрицательно влияет на проходимость рабочей среды, ухудшает качество воды.

Оцинкованные трубы служат в среднем до 30 лет (при качественном оцинковании). Нержавеющие трубы прослужат долго, более 50 лет, но они имеют весьма высокую стоимость. К тому же не все нержавеющие стали разрешены к использованию в сетях питьевой воды.

Достоинствами стальных труб являются:

1. Универсальность;
2. Прочность;
3. Фасонные части (фитинги) имеют полнопроходное сечение, аналогичное сечению трубы;
4. Продолжительный срок службы для нержавеющих и оцинкованных труб.

Стальные трубы в последнее десятилетие активно вытесняются полимерными системами. Это вызвано наличием массы недостатков:

1. Подверженность коррозии;
2. Большой вес, неудобство монтажа;
3. Непродолжительный срок службы (для «черных» труб);
4. Необходимость в покраске, тепловой изоляции.

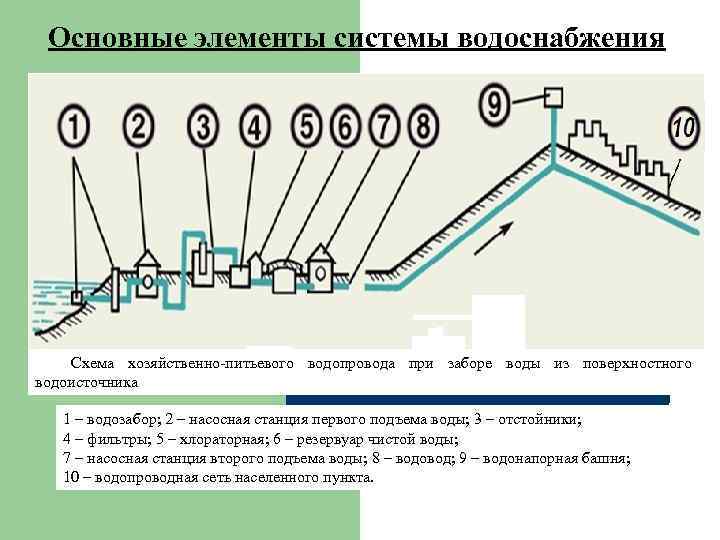

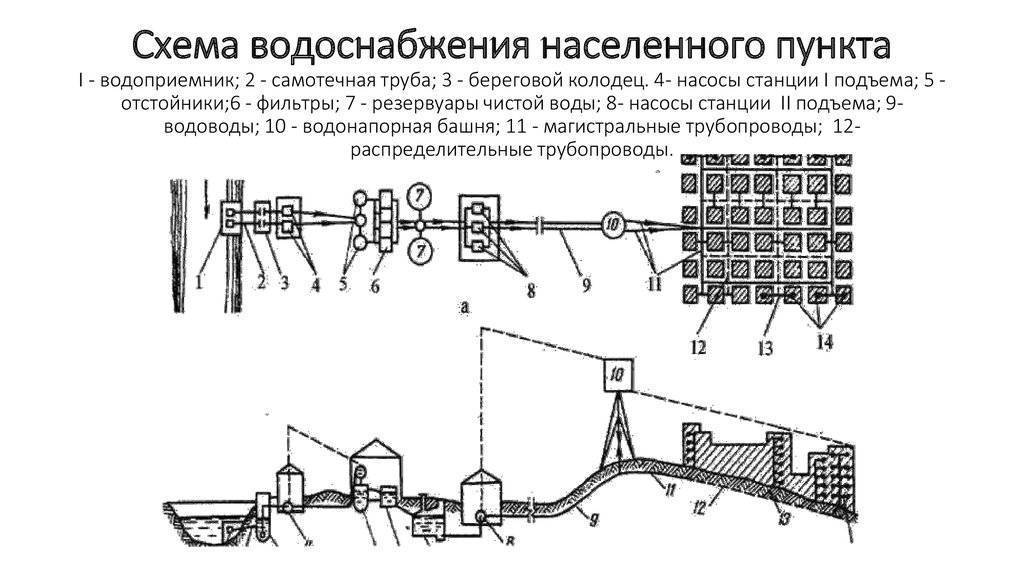

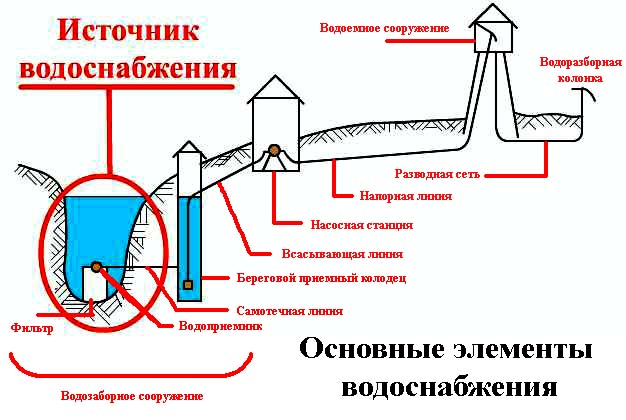

Источники водоснабжения

Источник водоснабжения во многом
определяет всю схему водопровода. Он должен удовлетворять следующим требованиям:

• обеспечить необходимый расход воды с учетом перспективы;
• обеспечивать бесперебойность подачи воды;
• затраты на очистку воды должны быть сведены к минимуму;
• минимальные затраты на транспортировку воды потребителям;
• мощность источника должна быть такой, чтобы при заборе
  воды не нарушалось экологическое равновесие.

Различают две группы источников
водоснабжения:

• поверхностные (реки, озера, водохранилища,
  пруды, моря);
• подземные (грунтовые, подземные, артезианские
  воды, родники).

Окончательный выбор источника
водоснабжения зависит от качества воды, мощности источника, удаленности от объекта
— потребителя воды, стоимости перекачки и очистки воды. Часто водопроводная
сеть города питается от нескольких источников водоснабжения. В настоящее время необходимо
учитывать влияние хозяйственной деятельности человека на источник
водоснабжения: внесение в почву удобрений, ядохимикатов, наличие тяжелых
металлов, воздействие мощных промышленных потребителей воды и так далее.

Необходимо предусматривать альтернативные источники снабжения населения питьевой водой на случай крупной аварии на водопроводе. Например, доставка цистернами, продажа через торговую сеть бутилированной воды.

Устройство санитарной зоны

Сооружение системы водоснабжения нуждается в санитарной охране, чтобы не допустить попадания в воду какого-либо загрязнения. Для чего делается строительство в несколько поясов:

1. Первая зона обязана защищать воду от проникновения загрязнений с поверхности. Ее размер составляет примерно 60 м, иногда расстояние уменьшается до 30 или 20 м. В пределах этого пояса запрещено строительство любых зданий, которые не имеют отношения к ВЗУ.
2. Вторая зона имеет площадь приблизительно 220 м и призвана защищать участок от бактериологического заражения. Здесь не могут располагаться очистительные сооружения и иные вероятные источники угрозы. Любое возведение зданий в этой зоне может производиться лишь после получения разрешения природоохранных ведомств.
3. Третий участок требуется для защиты от химических заражений. В пределах территории запрещается организовывать свалки, промышленные помещения и другие вероятные источники химического заражения. Размеры рассчитываются с учетом особенностей грунта в конкретном регионе.

После утверждения владелец скважины и ВЗУ обязан будет организовать все требуемые мероприятия для охраны участка и его защиты от загрязнения.

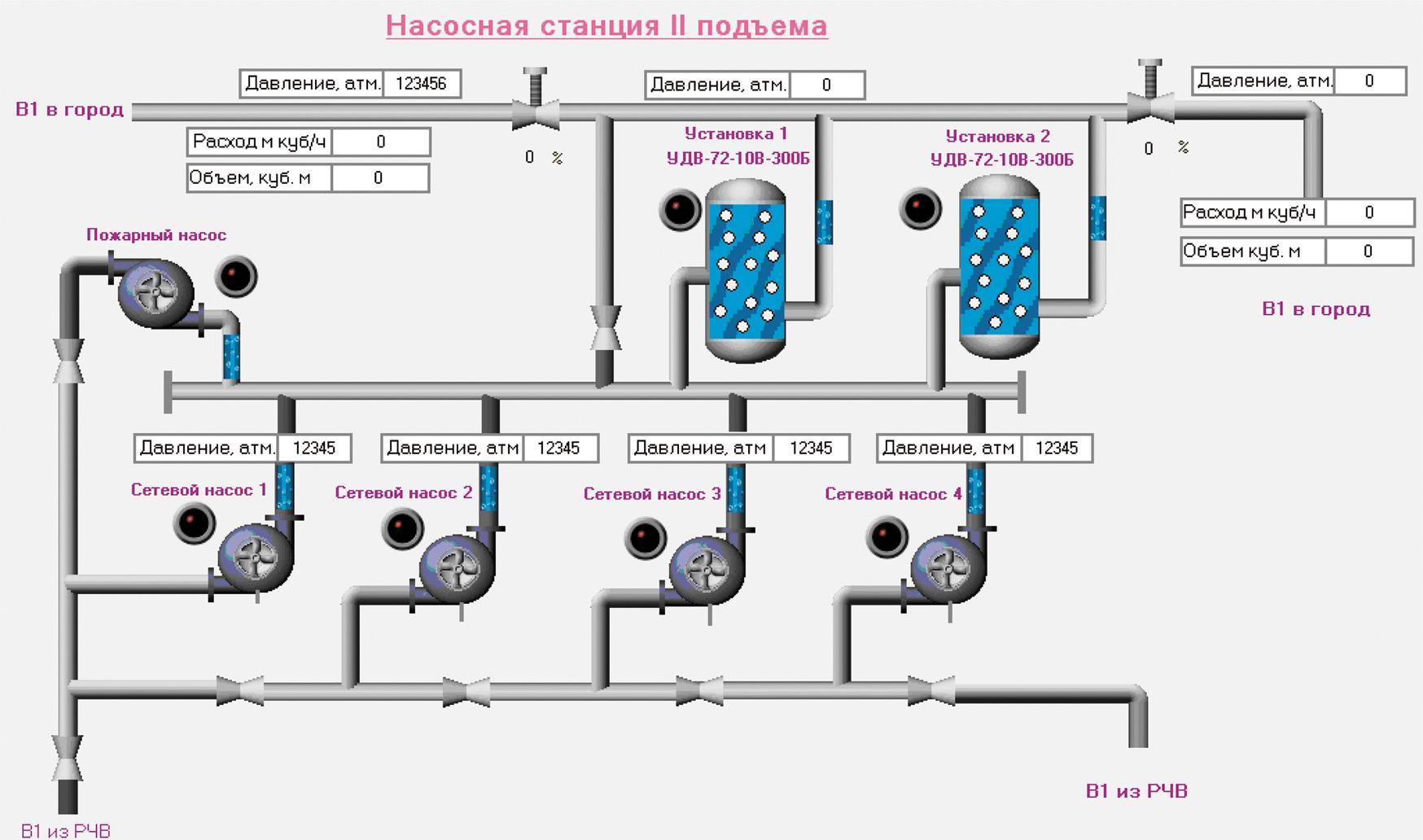

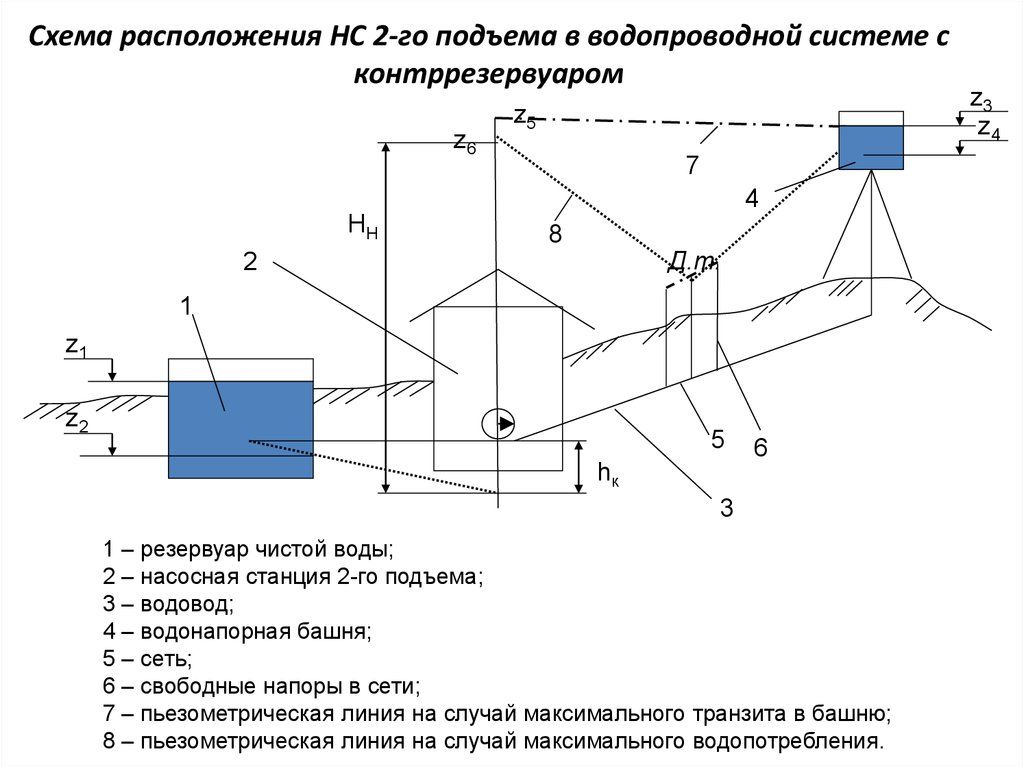

Классификация насосных станций

Область применения насосных станций, их конструкция и способ монтажа лежат в основе классификации оборудования. Существуют варианты монтажа насосов в вертикальном и горизонтальном исполнении, с положительной и отрицательной высотой забора воды.

Помещения, предназначенные для организации машинных залов, могут быть заглубленными, полузаглубленными и незаглубленными. Машинный зал полузаглубленных станций разделяется на два уровня, наземный и подземный, а заглубленные станции совсем не имеют поверхностной части. По типу управления оборудованием разделяют ручные, автоматические, полуавтоматические и дистанционные системы.

Как подобрать трубы для домашнего водопровода

Трубы для домашнего водопровода можно взять пластиковые, стальные, медные либо металлопластиковые. Дороже всего обойдется медь. Зато трубопроводы из нее не подвержены коррозии и деформации при нагреве (охлаждении), а также им не страшны примеси в воде и гидроудары.

Внутренний диаметр труб подбирается исходя из расчетного объема потребления воды сантехническими приборами, подключенными к конкретному участку водопровода. При этом трубное изделие при сечении внутри 25 мм способно пропустить около 30 л/мин, а при 32 мм – порядка 50 л/мин. Обычно эти два размера чаще всего и выбирают для монтажа внутридомовой водопроводной системы. Если взять трубы меньшего диаметра, то они будут шуметь, так как для повышения их пропускной способности придется повышать давление воды.

Виды труб для водоснабжения

Устройство системы

Для успешной и бесперебойной работоспособности системы рекомендуется провести правильное конструктивное расположение трубопровода. Чаще система обустраивается из заводских труб. Существуют определенные требования, предъявляемые к обустройству водоснабжения:

• прочность, чтобы выдержать внешние и внутренние нагрузки;
• герметичность;
• гладкая поверхность внутренних стенок, что снижает потерю напора на трение;
• долговечность.

Используемый расходный материал должен быстро и легко собираться на месте обустройства системы. Сеть водоснабжения должна удовлетворять требованиям повышенной экономичности. Напорные трубы подбирают с учетом сопротивления воды. Чтобы рассчитать рабочее давление, учитывается метраж всей сети, диаметр используемого трубопровода. Подсчеты можно проводить самостоятельно либо обратившись за помощью к специалистам.

С учетом требований, предъявляемых по отношению к монтажу расходного материала, трубы должны обладать нужной прочностью. Это позволит им выдерживать давление, оказываемые со стороны почвы, включая прогиб собственного веса. При этом учитываются возможные нагрузки, оказываемые со стороны транспорта

Герметичность труб и стыков – важное условие успешной и экономичной работоспособности сети. При несоблюдении герметичности наблюдаются лишние затраты жидкости, что способствует повышению стоимости эксплуатации сети водоснабжения. К утечке воды из системы может привести подмыв грунта и серьезная авария на трасе

Для обустройства рассматриваемой системы, чтобы обслужить любой объект, используют трубы, выбор которых зависит от следующих критериев:

К утечке воды из системы может привести подмыв грунта и серьезная авария на трасе. Для обустройства рассматриваемой системы, чтобы обслужить любой объект, используют трубы, выбор которых зависит от следующих критериев:

• объем подаваемой жидкости;
• тип грунта;
• рабочее внутреннее давление.

Поэтому для систем водоснабжения могут использоваться разные типы труб, с учетом условий местности, где ведутся строительные работы. Для благоустройства наружного водопровода используют стальные, железобетонные и чугунные трубы. Можно проложить трубопровод из синтетических труб. Чтобы сделать правильной выбор, предварительно рекомендуется ознакомиться с эксплуатационными характеристиками всех типов труб.

Виды источников водоснабжения

источники водоснабжения

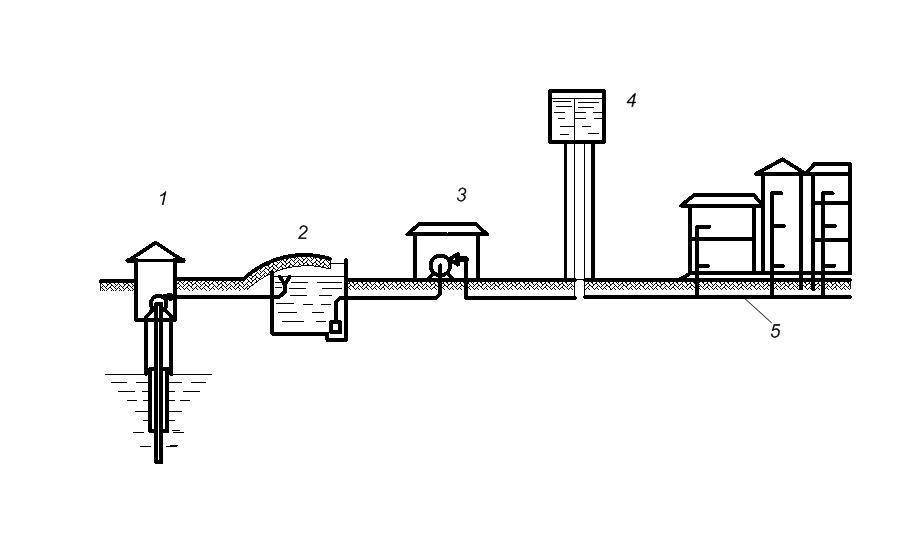

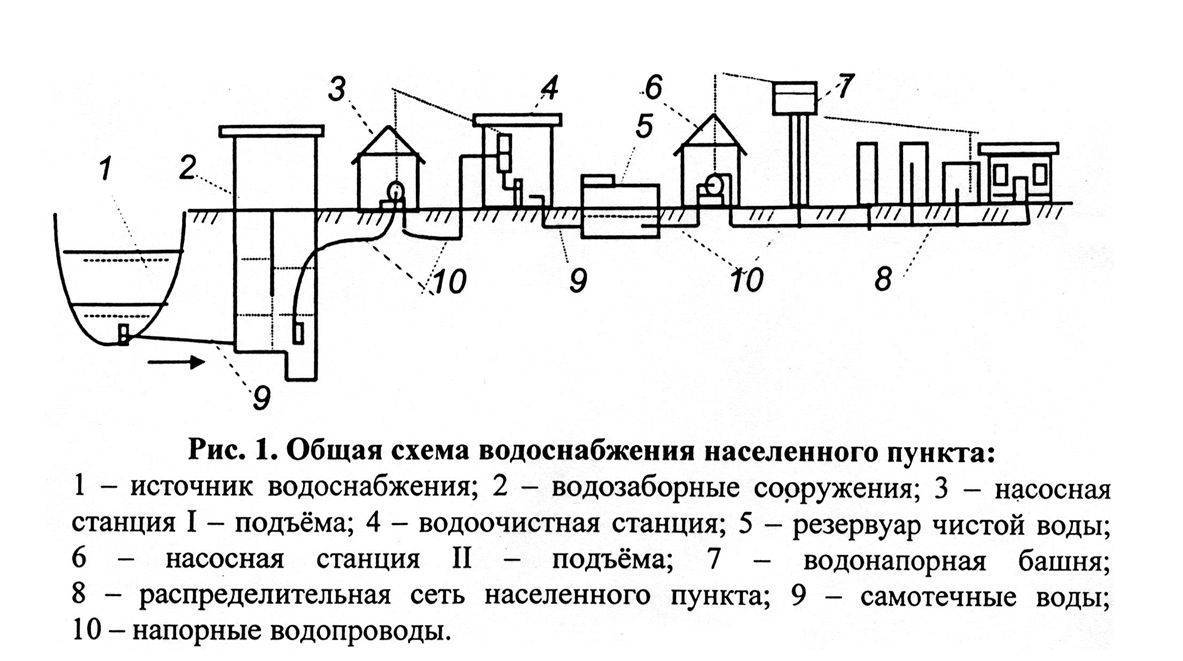

Система водоснабжения запускается от источника водозабора. В зависимости от типа источника водоснабжения определяется: количество и состав конструкций, срок службы трубопроводов, мощность насосных станций.

Все типы источников водоснабжения должны соответствовать ряду критериев:

• после экономичной очистки качество воды соответствует санитарным нормам;
• забор воды не разрушает экосистему региона.
• возможность бесперебойного водоснабжения;
• гарантировано водоснабжение с минимальными затратами;
• количество воды должно быть достаточным с учетом возможного увеличения расхода;

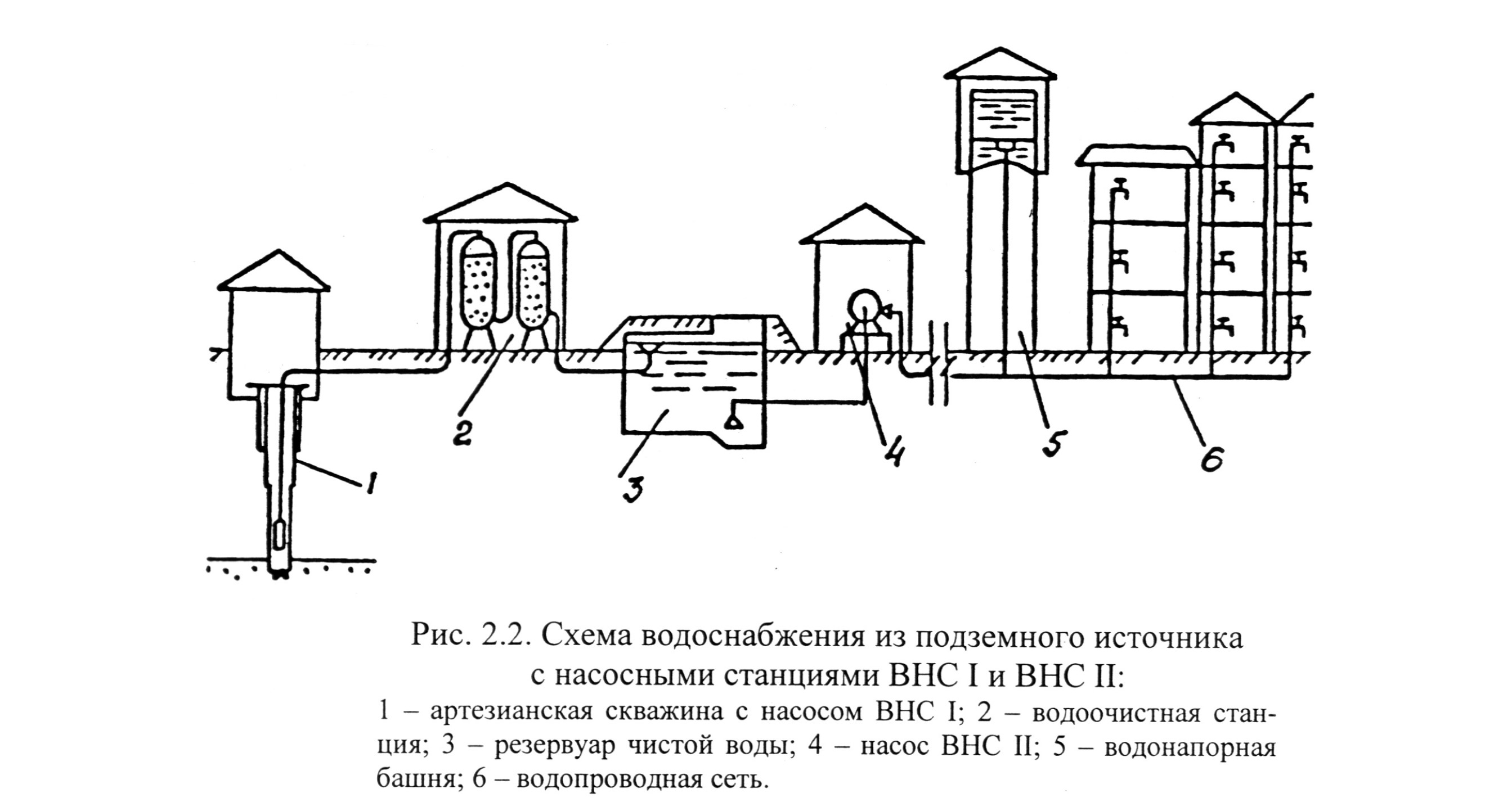

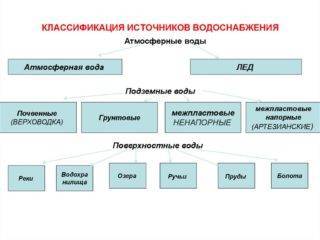

Источниками водоснабжения являются:

• подземные (водоносные горизонты, подземные резервуары);
• искусственные (опреснительные установки).

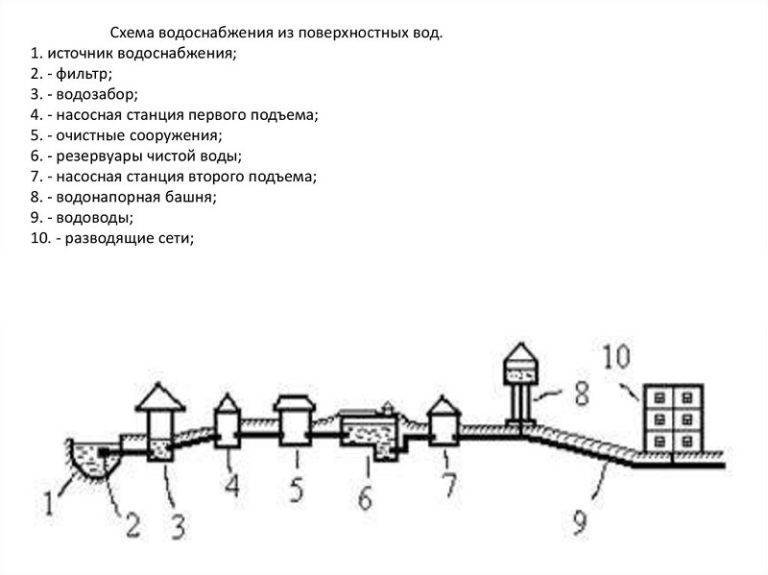

• поверхность (реки, моря, пруды и озера, ледники);

Вода из поверхностных источников часто бывает мутной, нестабильного качества и содержит много микробов и органических примесей. В то же время он беден минеральными солями.

Вода из подземных источников стабильного качества, практически нет взвешенных веществ, органики, но может быть много минеральных солей, повышенной жесткости.

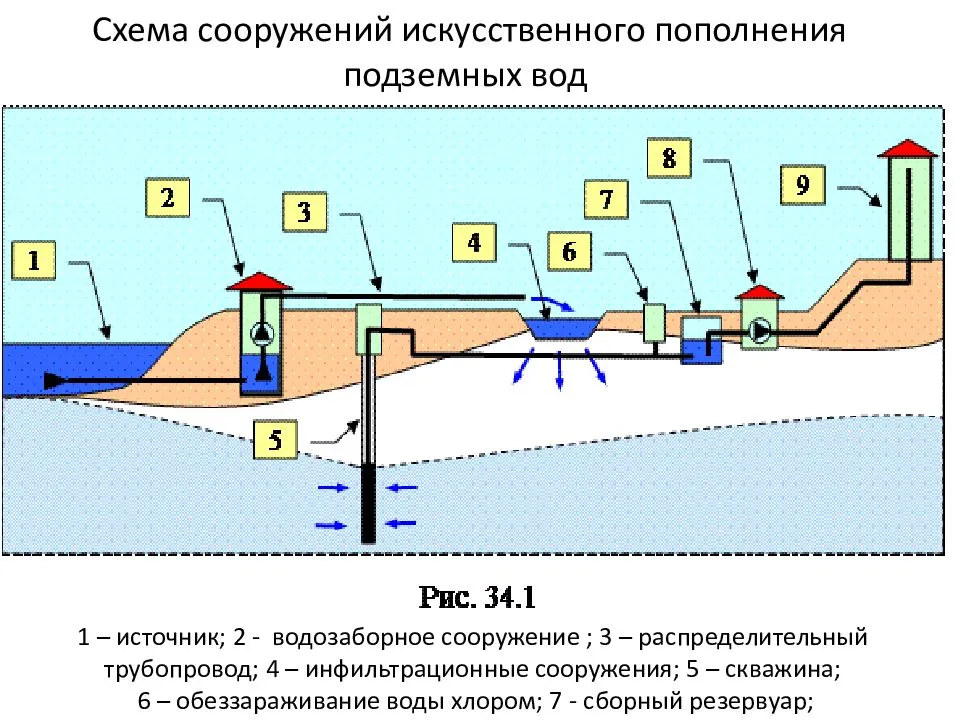

Искусственные источники водоснабжения используются достаточно редко – в Объединенных Арабских Эмиратах, в Израиле, в Казахстане.

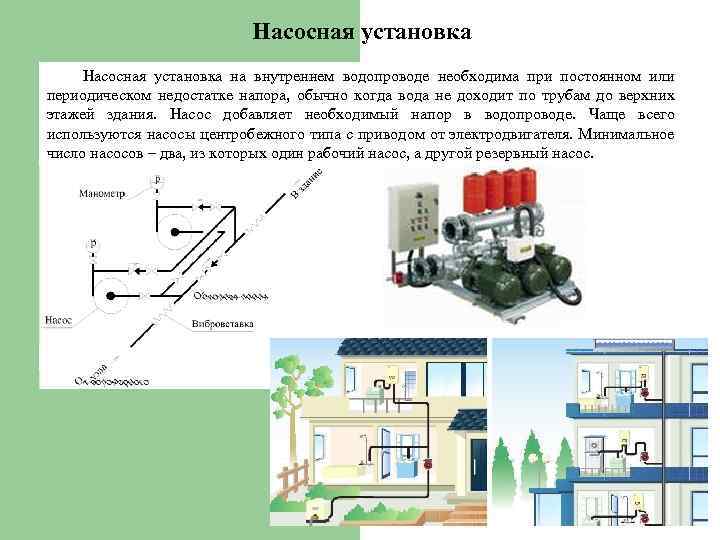

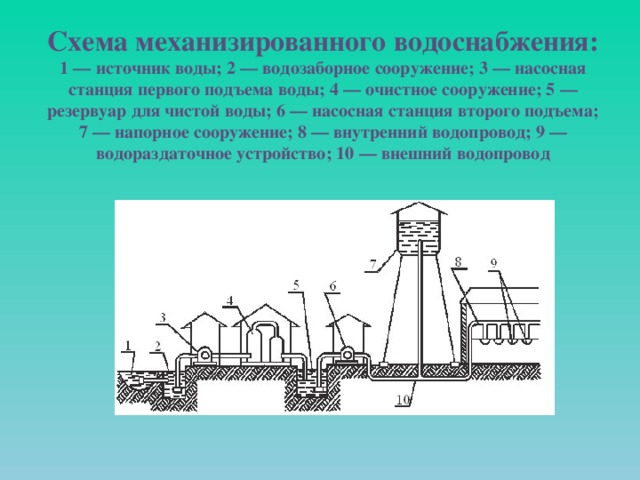

Насосное оборудование

Чтобы обеспечить подъем воды из источника, может использоваться один из видов насосного оборудования. Классификация насосов достаточно обширна – встречаются погружные и поверхностные изделия, а также вихревые, консольные и готовые насосные станции. Чтобы знать, какое водоснабжение выбрать для частного дома, нужно обязательно рассмотреть разные виды насосов и их параметры.

Выбирая насос для автономного водоснабжения, нужно учитывать следующие параметры:

1. Дебит источника. Значение данного параметра должно быть выше, чем объем воды, потребляемый жильцами. Чтобы точно знать, как правильно провести воду в дом, нужно заранее позаботиться обо всех необходимых расчетах.
2. Тип водозаборного сооружения и глубину водоносного слоя. При эксплуатации источников глубиной менее 8 м используются поверхностные насосы центробежного типа, которые размещаются в подвале или подземной камере. Если мы делаем водопровод в частном доме, используя в качестве источника воды более глубокие разработки, то подойдет лишь мощное погружное оборудование.
3. Требуемый напор в системе. Итоговое значение напора насосного оборудования получается в результате суммирования трех параметров – высоты подъема воды от колодца до самого высокого сантехнического прибора, потери напора при достижении самой высокой точки и требуемой величины напора в данной точке.
4. Расход воды. Данный параметр рассчитывается в зависимости от количества сантехнических устройств, подключенных к автономному водоснабжению, и числу людей, проживающих в доме. Расчетный расход воды напрямую влияет на мощность насоса.

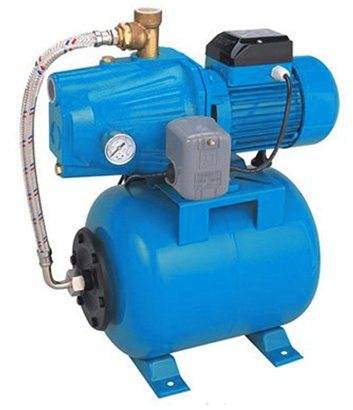

Насосы поверхностного типа часто комплектуются напорными баками и автоматикой, что превращает их в полноценные рабочие станции

При выборе насосного оборудования, независимо от типа, нужно обратить внимание на наличие защиты от работы в случае отсутствия воды – в таком случае устройство не будет перегреваться и ломаться раньше положенного срока.. Отдельного упоминания заслуживает эжектор. Данный прибор существенно упрощает работу насосного оборудования при выкачивании воды с больших глубин

Благодаря эжектору, подключенному к насосу, достигается увеличение мощности насосного оборудования, и на откачку воды уходит гораздо меньше энергии

Данный прибор существенно упрощает работу насосного оборудования при выкачивании воды с больших глубин. Благодаря эжектору, подключенному к насосу, достигается увеличение мощности насосного оборудования, и на откачку воды уходит гораздо меньше энергии.

Отдельного упоминания заслуживает эжектор. Данный прибор существенно упрощает работу насосного оборудования при выкачивании воды с больших глубин. Благодаря эжектору, подключенному к насосу, достигается увеличение мощности насосного оборудования, и на откачку воды уходит гораздо меньше энергии.

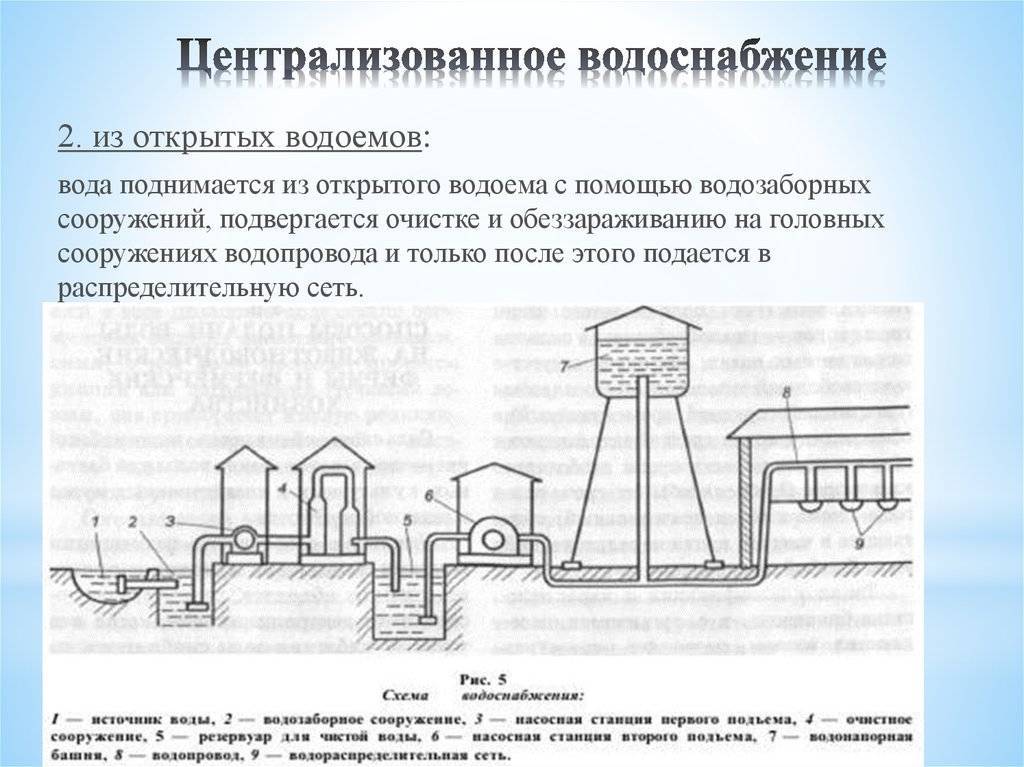

Источники водоснабжения

Источники могут быть поверхностными или глубинными. К первым относят озера, реки, пруды, водохранилища, ко вторым – скважины и колодцы.

Требования к водоснабжающим источникам:

• получение нужных объемов воды с учетом увеличения возможного водорасхода;
• бесперебойное обеспечение населения;
• достижение максимального качества методом простого и недорогого очищения;
• водообеспечение с малым расходом средств;
• минимальное воздействие на экосистему.

К подбору источника подходят ответственно, ведь он обусловливает характер системы, определяющий затраты на ее монтаж и работу.

ВЫБОР МЕСТА И ТИПА ПОВЕРХНОСТНЫХ ВОДОЗАБОРОВ

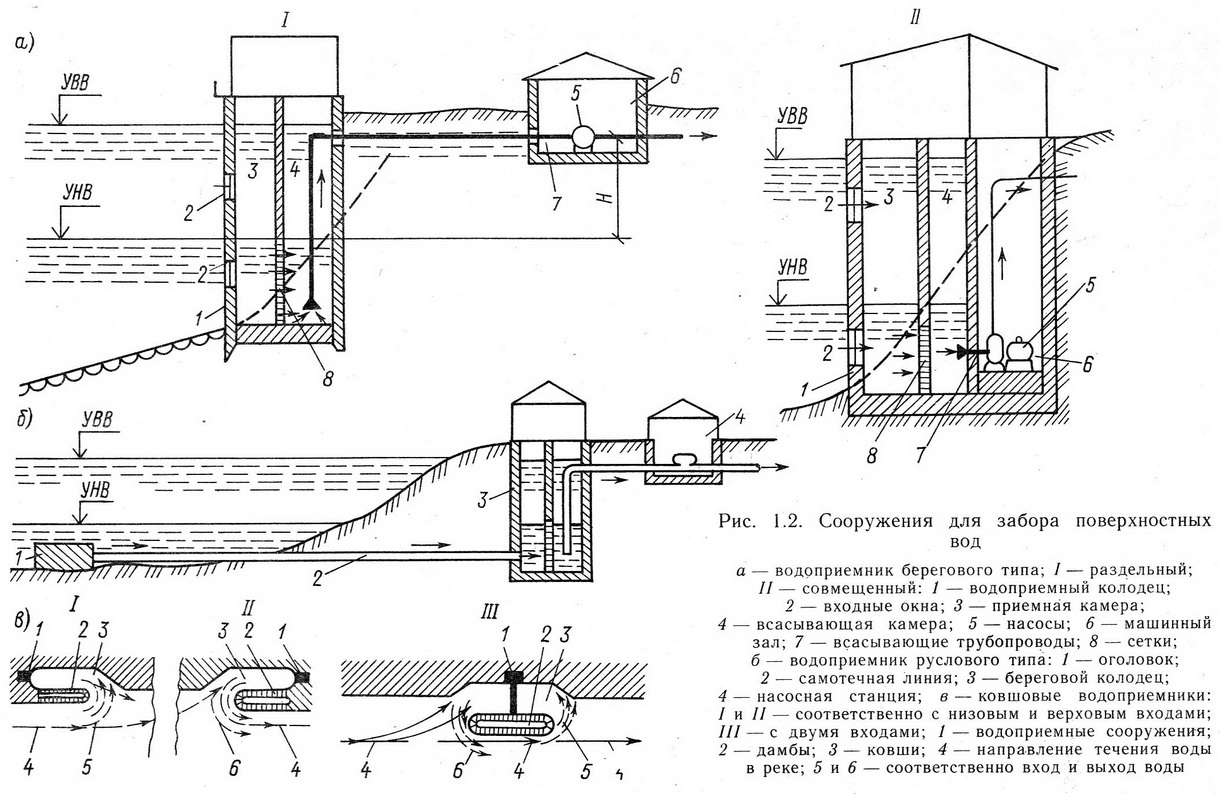

Водоприемные сооружения входят в число головных сооружений водопроводов и определяют надежность работы всей системы. Водоприемники вторгаются в природную водную среду и их работа не должна наносить вред природе.

В настоящем издании принята следующая терминология: водоприемник – сооружение, непосредственно принимающее (забирающее) воду из водоисточника; водозабор – комплекс сооружений, включающий водоприемник, колодец, насосную станцию первого подъема. При определенной компоновке водоприемного узла понятия водоприемника и водозабора могут совмещаться.

1.1. Классификация поверхностных  водоприемников

По  виду источника различают    речные,    озерные, водохранилищные, морские водозаборы.

По производительности водозаборы бывают:

• малые (до 1 м3/с);
• средние (1-6 м3/с);
• крупные (> 6 м3/с).

По капитальности различают постоянные (с расчетным сроком эксплуатации 25 лет) и временные или сезонные (передвижные) водозаборы.

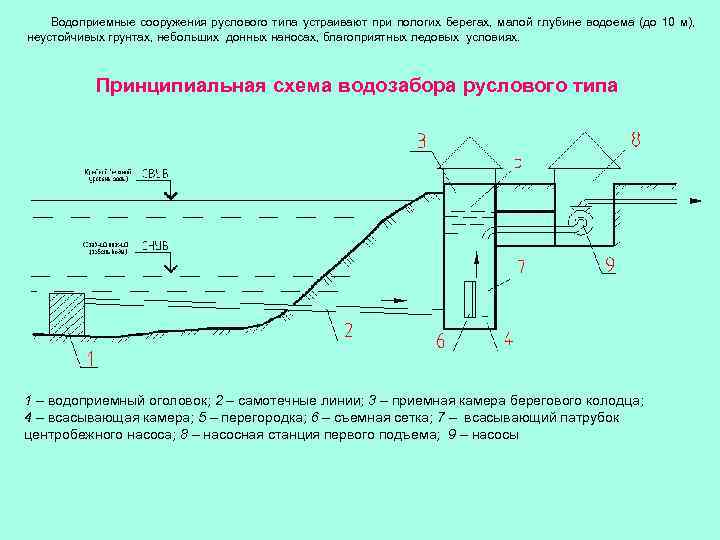

По месту расположения водоприемника они могут быть береговыми, русловыми, комбинированными и приплотинными.

По компоновке водоприемного узла различают совмещенные и раздельные водозаборы.

По назначению водозаборы в соответствии с системой водоснабжения могут быть хозяйственно-питьевыми, техническими, оросительными.

Различают также три категории надежности подачи воды соответственно  трем  категориям   систем   водоснабжения.

1.2.  Выбор типа водозабора

На выбор типа влияют следующие факторы:

• категория надежности подачи воды;
• забираемые расходы воды;
• показатели качества;
• гидрологические характеристики (глубины воды, уровни и их колебания, ледовые условия, скорости воды, рельеф);
• геологические характеристики;
• назначение водотока или водоема (лесосплав, рыборазведение, водный транспорт, ГЭС);
• тип насосов.

Выбор типа водозабора производится по табл. 13 СНиП 2.04.02-84 в соответствии с природными условиями приема воды, определяемыми по табл. 12 СНиП.

1.3.  Выбор места водозабора

При выборе места расположения водозаборного узла решающими являются следующие факторы:

• Возможность наиболее простого и экономичного способа забора воды.
• Бесперебойность в получении требуемого количества воды (согласно категории надежности подачи).
• Обеспеченность получения наиболее чистой воды, возможность организации зон санитарной охраны.

Водозабор должен быть также по возможности ближе к потребителю.

Рекомендуются следующие места расположения водозаборов:

• выше населенного пункта (с учетом перспективы развития);
• выше выпусков сточных вод (с учетом возможного подпора и нагона воды против течения);
• выше портов, складов, лесных бирж и т.п.;
• выше оврагов, ручьев, островов, балок;
• выше и ниже притоков с большим количеством наносов;
• на вогнутом берегу (выпуклый и прямолинейный не рекомендуются из-за возможности заиления);
• выше      перекатов      (ниже      велика      вероятность образования шуги);
• в местах прочных грунтов;
• на главном русле, а не на протоках.

Запрещается устройство водозаборов:

• в зоне разрушения берегов;
• в зоне отложения наносов;
• в зоне движения судов и плотов;
• в местах заторов льда и шугозажоров;
• в зоне оползней;
• в верховьях водохранилищ;
• в местах нереста рыбы.

На      морях,     крупных      озерах     и      водохранилищах рекомендуется избегать:

• мест резких изломов берега;
• зон прибоя;
• мест скопления плавника и водорослей.

Дела давно минувших дней… Не грех слегка и поиронизировать над ними, не забывая, однако, что уже в трехвековой дали мелькали зарницы проблемы, повисшей сегодня заметной тучей — проблемы охраны вод от загрязнения и грамотного выбора места водозабора.

Рис. 1.1. Возможные деформации русел рек

При выборе места водозабора следует учитывать, что русло реки со временем деформируется:

1. вдоль реки двигаются гряды наносов, из-за чего глубина воды в одном и том же месте реки может изменяться на величину до 10 и более метров (рис.1.1, б);
2. могут двигаться “побочни” — косы у берегов, обсыхающие в межень и кажущиеся берегом, а в паводок сносятся ниже по течению (рис. 1.1, а);
3. излучины реки двигаются в течение лет (см.рис. 9.1, в) за счет размыва (жирные линии) и наносов (штриховка). Штрих-пунктирной линией показано главное течение реки, штриховой — перемещенная со временем линия уреза воды в реке.

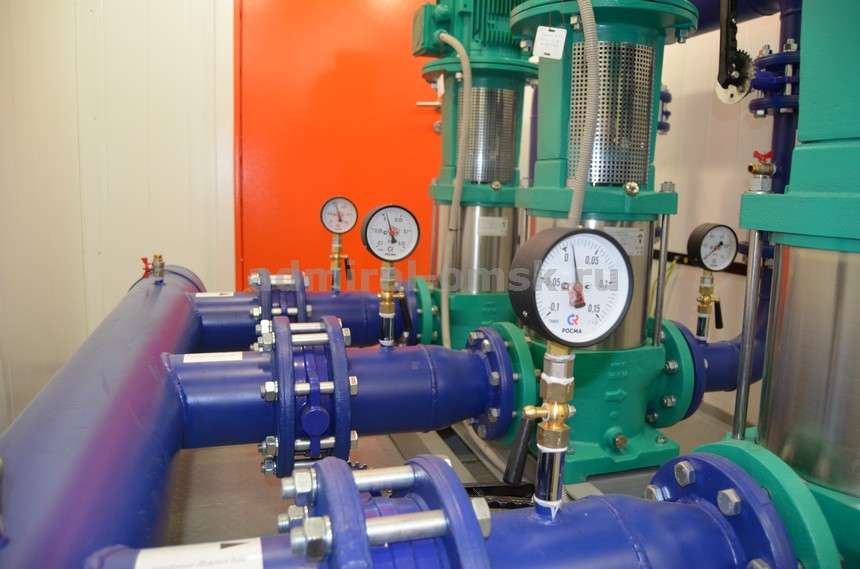

Насосные станции для водоснабжения частного дома

Одним из самых главных элементов который необходимо использовать при организации системы водного снабжения дома являются насосные станции.

Сейчас функционирование системы без данного элемента просто невозможно. Поэтому надо очень внимательно подойти к выбору данного устройства. Для этого следует знать, что есть следующие виды бытовых насосных станций для водоснабжения.

1. Станции стационарного типа. Они предусматривают наличие специального помещения, в котором и будет установлен данный агрегат
2. Переносные станции. Они обычно устанавливаются на небольших платформах, которые снабжены колёсами, что позволяет производить транспортировку агрегата в различные места.
3. Станции закрытого типа. Это механизмы, которые заключаются в специальные ящики и доступ к их содержанию ограничен. Такие станции обычно производятся фирмами, имеющими солидную репутацию. Проведение ремонта предполагается только в сертифицированных центрах специально обученными работниками.
4. Станции открытого типа. Они устанавливаются на открытых площадках и предусматривают возможность проведения ремонта, как специалистом, так и хозяином квартиры или дома.

Во всех перечисленных типах станций обязательно присутствуют водяные насосы для домашнего водопровода.

Что представляет собой источник водоснабжения?

Чаще всего под такими источниками понимаются природные ресурсы в виде поверхностных, грунтовых и межпластовых вод. Это могут быть реки, водохранилища, глубокие артезианские каналы и другие объекты. Каждый источник имеет свое происхождение, отличается составом, качественными характеристиками с точки зрения потребления и санитарной надежностью. Комплекс этих свойств и дает ответ на вопрос о том, можно ли использовать данную воду для определенных целей. Также характеристики определяют сферу, где конкретные источники водоснабжения могут использоваться. Например, те же артезианские воды отличаются благоприятными санитарными качествами, что делает их пригодными для бытового использования. Сугубо на хозяйственные нужды принято расходовать ресурсы от поверхностных источников, поскольку они наименее пригодны для приготовления пищи из-за подверженности загрязнениям. Впрочем, существуют и специальные системы для очистки подобных вод с подключением средств обеззараживания.

Классификация систем

Из-за большого разнообразия
местных условий и требований, которые предъявляются к водопользованию, каждая
система водоснабжения имеет индивидуальные особенности. В тоже время, системы
можно классифицировать по следующим признакам:

И. По степени надежности:

• 1-я категория обеспеченности подачи воды —
  допускается снижение подачи воды на хозяйственно-питьевые нужды не более 30%
  расчетного расхода и на производственные нужды до предела, установленного
  аварийным графиком работы предприятий; длительность снижения подачи не должна превышать
  3 суток. Перерыв в подаче не должен превышать 10 минут.
• 2-я — продолжительность снижения подачи воды на
  30% не должна превышать 10 суток. Перерыв в подаче воды не должен превышать 6
  часов.
• 3-я — продолжительность снижения подачи воды на
  30% не должна превышать 15 суток. Перерыв в подаче воды потребителям не должен
  превышать 24 часов.

К. По территориальному охвату потребителей:

• местные (локальные) — обеспечивают водой
  отдельных потребителей;
• централизованные – обеспечивают водой всех потребителей,
  расположенных в данном населенном пункте;
• групповые или районные – подают воду на
  несколько населенных пунктов.

Популярные схемы реализации водоснабжения

Схемы автономного водоснабжения зависят от цели использования воды и условий проживания в доме. На основании этих факторов выполняется расчет системы водопровода с определением плана и способа подачи ресурса.

Колодец или скважина глубиной до 8 метров

Если дача не предназначена для постоянного проживания, а вода будет использоваться только для полива, то достаточно вырыть неглубокий колодец или скважину. Такие сооружения рассчитаны для забора технической воды из высоко расположенных горизонтов (верховодки). Она может использоваться только для сельскохозяйственных нужд и не подходит для приготовления пищи.

Колодец или скважина глубиной больше 8 метров

Скважина или колодец глубиной более 8 метров предназначены для добычи питьевой воды из песчаных и артезианских источников. При установке перекачивающего оборудования выработки могут использоваться для водоснабжения дома в условиях постоянного проживания.

Слева — ёмкость с насосной станицей, справа — ёмкость с самотечным водопроводом.

Емкость с самотечным водопроводом

Резервуар представляет собой металлическую или пластиковую емкость, подвешенную в самой верхней точке на линии подачи ресурса (под кровлей). Камера оборудуется поплавковым клапаном, который регулирует заданный объем воды в баке.

На выпускном патрубке устройства монтируют запорный кран или задвижку с электроприводом. При открытии вентиля вода самотеком поступает в систему. Наполнение бака осуществляется скважинным насосом или перекачивающей комплексной установкой.

Емкость с насосной станцией

Накопительный бак в комплекте со станцией используется в случае слабого напора в системе центрального водоснабжения или недостаточном дебите скважины. Бак устанавливается в подвальном помещении дома.

Для подачи воды по внутренним трубопроводам на выходе из емкости монтируют насосную станцию с контрольно-измерительной и регулирующей аппаратурой. При открытии смесительных кранов внутри помещений происходит запуск насосного оборудования и вода из бака подается потребителям.

Автономное водоснабжение

Если эти проблемы вам не нужны, то выбор – автономное водоснабжение. В этом случае снабжение вашего дома чистой водой будет зависеть только от вас. Оно делится на отдельные виды водоснабжения в зависимости от источника:

Водоснабжение от колодца – это наиболее доступный и дешевый способ обеспечения водой. Глубина колодца определяется уровнем залегания воды и составляет обычно 10-15 м.

Кроме уже перечисленных достоинств колодца, нужно учесть легкость его возведения и обслуживания. Есть и недостатки:

Скважина – это способ добывания воды, который наиболее дорогостоящий, так как требует бурения земли. Его, в свою очередь, подразделяют на виды водоснабжения, в зависимости от типа скважины.

Принцип работы

Процесс очищения начитается на этапе забора воды из скважины. Исходная жидкость благодаря насосам из источника передается в здание подстанции второго уровня и на грязевые фильтры, которые предназначены для задержки абразивных элементов и крупной взвеси, чтобы защитить водоочистное оборудование, находящееся после фильтрационной системы.

Затем вода аэрируется для окисления двухвалентного железа с дальнейшей фильтрацией на устройствах обезжелезивания. Во время активного смешивания жидкости с воздухом производится окисление вредных добавлений, выпадающих в осадок и улавливающихся на дальнейшем этапе очищения.

После аэрации вода переходит на фильтрационную систему обезжелезивания. Каждый фильтр оборудован многоуровневым клапаном, который работает в автоматическом режиме. Вода, проходящая через слой фильтра загрузки и поддерживающий гравийный участок, очищается от взвесей и выходит через дренаж.

С учетом работы фильтра производится забивание зернового пространства загрузки вредными примесями и в дальнейшем увеличивается гидравлическое давление. Чтобы восстановить пропускную возможность, нужно регулярно производить очищение фильтра загрузки (это производится автоматическим многоуровневым клапаном).

Промывка фильтра производится не реже одного раза в 3 дня. Время очистки занимает не более получаса. После очищения вода переходит в бак, который одновременно является хранилищем пожарного запаса и регулирует общий объем питьевой воды.

Из бака помпами второго уровня жидкость транспортируется потребителю, проходя через ультрафиолетовую очистку. Это требуется для избавления от бактериологических загрязнений. УФ-стерилизаторы выглядят в виде металлической камеры с находящимися внутри ультрафиолетовыми лампами в кварцевых кожухах, что исключает контакт с водой. Установки имеют в комплекте пульт ДУ, который контролирует работу ламп и подает сигнал при поломке.

Продолжительная и эффективная эксплуатация водозаборных узлов гарантирована только в случаях, если во время разработки проектной документации и создании были соблюдены все необходимые требования СНиП. Соответствие всем требованиям и условиям позволит обеспечить надежность, стабильность и экономичность работы всех систем водозаборного узла.

Классификация водопроводных систем

Коммуникации
могут делиться на различные виды по типу использования.

1. Производственные сети.
2. Хозяйственно-бытовые коммуникации.
3. Противопожарный водопровод.
4. Комбинированные сети.

По характеру
используемых источников водопроводные сети могут различаться:

• из поверхностных источников;
• из подземных вод;
• смешанные.

Различают
водопроводы по способу подачи жидкости:

• самотечные;
• с механической подачей;
• действующие с помощью насосных станций.

По способу
потребления воды:

• структура прямоточного водоснабжения;
• сети оборотного водоснабжения;
• коммуникации с вторичным использованием водных ресурсов.

Виды системы в зависимости от разводящей магистрали

По этому признаку выделяют системы с верхней и нижней разводкой.

Верхняя разводка наиболее часто используется при монтаже верхних (открытых) аккумулирующих баков (расширительных емкостей), а также при наличии чердачного помещения или верхнего технического зала. В этом случае циркуляционная магистраль прокладывается в подвальном помещении (при отсутствии подвала – в подпольном канале).

Для того, чтобы система горячего водоснабжения не причиняла хозяевам дополнительных хлопот при обслуживании и эксплуатации, необходимо отдать предпочтение системе от сюда с нижней разводкой. Однако применение этого варианта возможно лишь при наличии подвального помещения.

Здания, высота которых составляет более 50 м, имеют системы горячего водоснабжения, разделенные на секции по вертикали с самостоятельными разводками и отдельными стояками для каждой секции. Связано это с тем, что допускаемое давление в такой системе ограничено.

Схемы водоразведения

Водопроводная разводка по способу исполнения может быть:

• последовательной или тройниковой;
• веерной либо коллекторной;
• смешанной – при совмещении двух первых типов в одном помещении.

Каждая схема водопровода имеет достоинства и недостатки. В первом случае плюсом является простота монтажа и экономичность, а минусом – зависимость от напора воды при ее распределении потребителям. Второй тип обеспечивает равномерное давление во всех отводных трубах. Каждый вывод может независимо перекрываться, не нарушая работу других потребителей. Минусом является расход средств на стройматериалы и временные затраты на установку. Оптимальным вариантом является третий тип распределения магистральных веток.

При организации водопровода обязательно учитывается соответствие ГОСТу всех стройматериалов, особенно трубных отрезков и фитингов

Особое внимание уделяют запорной арматуре. Ее ставят на подводках к смесителям, унитазу, смывным бачкам и умывальникам. Для правильного функционирования сети следует также установить вантуз – устройство для стравливания пузырьков воздуха. Рекомендовано дооснащение сети байпасом – запасным трубопроводом для аварийных ситуаций

Рекомендовано дооснащение сети байпасом – запасным трубопроводом для аварийных ситуаций.

Водоснабжение – сложный многофункциональный процесс. Чтобы все системы и устройства работали бесперебойно, нужно ответственно подойти к проектировочным работам, выбрать качественные стройматериалы и четко соблюдать технологию монтажа магистралей.
