По какому принципу классифицируют скважины на воду

Полезные советы

При установке скважины любого вида учтите следующие моменты:

Водоносные слои располагаются на разной глубине

Скважина должна забирать воду из какого-то одного и сама уходить в один слой, неважно какой глубины, но не пронизывать несколько. В противном случае разная по химическому составу вода (насыщенная разными минералами) может смешиваться и на выходе получится опасный для здоровья коктейль

При выборе места для своей скважины старайтесь отступать от опасных точек с «биологическими отходами» как можно дальше

Между возвышенностью или низиной для скважины выбирайте возвышенность. От фундамента жилого дома тоже надо отступить чем дальше, тем лучше. Ни к чему подвергать конструкцию лишней нагрузке – даже минимальное движение почвы (а вы все-таки углубляетесь в землю при бурении) нежелательно возле фундамента. Мощность насоса обязательно должна соответствовать производительности вашей скважины. Если выбрать оборудование мощнее, оно сразу выкачает всю воду, новая не успеет набраться и на выходе вы получите сначала мутную жижу с землей, потом засор, а то и полный выход оборудования из строя.

Как сделать буровой инструмент

Намного проще – это приобрести готовый инструмент либо взять в аренду у друга или соседа. Но, к сожалению, не всегда есть такая возможность. В таких случаях можно ознакомиться с правилами создания инструмента для бурения и сделать самому. Рассмотрим, несколько видов таких приспособлений.

Вариант 1. Спиральный и ложковый бур. Главной деталью здесь считается прут из железа, к которому вдоль продольной оси приваривают несколько ножей, скошенных на 20о. Также следует подготовить заостренный диск, который распилен пополам

Важно учитывать, что конструкция в диаметре должна превышать обсадную трубу

Еще можно использовать листовой металл, который приваривают по спирали вокруг трубы или прута. Резец рекомендуется заточить для лучшей работы. Но для выполнения такого задания необходимо иметь навыки в работе с металлом, а также ряд инструментов.

Вариант 2. Желонка и стакан. В наличии должна быть 2-3 метровая труба со стенками толщиной 1 сантиметр. Внизу следует установить башмак и лепестковый клапан, который представляет собой металлическую пластину, зажатую упругой пружиной. Внизу грани с торца следует заточить внутрь, а вверху запечатать его сеткой из железа. Дальше к трубе крепят кронштейн, чтобы можно было установить трос.

Благодаря такой схеме, когда конструкция ударяет о землю, почва падает внутрь стакана. За счет клапана грунт не выпадет в момент подъема. Через 5-10 заходов желонку и стакан необходимо чистить.

Методы бурения

Методы бурения классифицируют по двум параметрам.

В зависимости от применяемого механизма бурение может быть:

Механическое;
Ручное.

Варианты исполнения скважины

В зависимости от принципа работы буры:

Ударно-вращательный метод;
Ударный;
Вращательный.

Рассмотрим, чем примечательная каждая технология бурения скважин на воду и как она выполняется.

Ручной способ

Ручное бурение скважины вполне подходит для самостоятельного выполнения процесса при наличии всех нужных инструментов. Такой колодец будет не более тридцати метров, почву пробивают до достижения слоя воды.

Для этого понадобятся обсадные трубы, штанги, лебедка и буровые головки разных параметров. При создании более глубокой скважины, нужна бурильная вышка для подъема и погружения бура.

Если штанги не нашлось, сделать ее можно, соединив трубы шпоном или резьбой. К концу нижней штанги крепят буровую головку. Процесс выглядит следующим образом:

Шнек-бур и станок для бурения скважин своими руками

Над местом предполагаемой скважины размещают вышку так, чтоб она была несколько выше длины штанги.
Лопатой выкапывают небольшое углубление для бура.
Вставить бур в углубление и вращать его. Возможно, понадобится помощь, потому что при углублении движение бура будет затрудняться.
Пробив полметра, остановитесь, выньте бур и прочистите его от налипшей земли.
Достигнув водяного слоя, откачайте три-четыре ведра грунтовой воды.

Последнее действие необходимо для устранения грязной воды и может быть выполнено погружным насосом.

Роторный способ

Это вращательный метод, который чаще всего используется при бурении глубокой скважины. Для этого понадобится специальная установка, оснащенная трубой. В этой трубе имеется вращающийся вал и долото. Воздействие на долото выполняется за счет гидравлической установки. Грунт из пробуренной скважины вымывают специальным раствором.

Таким образом, труба располагается над местом бурения и при вращении вала и долота пробивает почву. Жидкость может подаваться по стволу сверху вниз, тогда раствор, вымывая землю, выходит наружу через затрубное пространство. Такой способ называют прямой промывкой.

Может быть применена и обратная промывка, при которой раствор самотеком идет в затрубное пространство и после пробивания выкачивается погружным насосом.

Ударно-канатный способ

Метод основан на падении максимально тяжелого инструмента, обычно забивного стакана, с вышки в месте предполагаемой скважины. При желании самостоятельно применить ударно-канатную технологию, потребуется:

Прочный канат;
Забойный стакан – обычно прочная металлическая труба, подвешенная на канате;
Инструменты для уборки грунта.

Технология и последовательность действий:

Ударно-канатный способ — технология бурения

Изготавливают вышку в форме треноги из стальных труб или крепких бревен. Высота зависит от длины забойного стакана и должна превышать ее на 1,5 метра.
Забойный стакан изготавливают из стальной трубы, на конце которой находится режущее приспособление.
К верхней части стакана крепят трос.
Регулируя трос, стакан быстро отпускают на место пробоя.
Землю из стакана извлекают через каждые пробуренные полметра.

Для создания глубокого колодца привлекают установки типа УГБ-1ВС.

Шнековый способ

Бурение скважины шнеком

Метод взял свое название от основного применяемого инструмента – шнека или Архимедового винта. Он выглядит как буровая штанга, к которой приваривают лопасти спирально. Вращая такой шнек, земля выносится на поверхность и собирается.

Для более глубокого колодца понадобится аренда малогабаритной легкоперевозимой буровой установки, так как самостоятельно изготовленный шнек бурит не более чем на десять метров в глубину.

Стоит отметить, что шнековый способ подойдет только в том случае, если грунт богат песчаной породой. Кроме того, если шнек сталкивается на своем пути с камнем, придется искать другое место для пробивания грунта и остановить работу.

Колонковый способ

Колонковая технология все реже используется в наши дни для бурения скважин под воду. Чаще применяется для гидрогеологических исследований. Для этого используется оборудование типа ЗиФ-650, которое извлекает столб грунта, создавая так называемую колонку.

Схема колонкового долота для бурения скважины под воду

Разрушение грунта проводится кольцевым способом, затем он вымывается. Скорость такого обустройства достаточно высокая, кроме того, позволяет пробивать твердые породы, но требует больших затрат на аренду серьезного геологического оборудования.

Скважина на песок

Свое название скважины этого вида получили из-за того, что водоносный слой в них имеет вид песчаных отложений, в которых скапливаются подземные воды.

Их глубина составляет 15-30 м, а продолжительность службы при регулярном использовании — от 10 до 20 лет.

Скважина на песок имеет простую конструкцию, для ее обустройства используют трубы диаметром около 10 см., на самом дне располагается фильтр с сеткой. Производительность данных объектов не превышает 1,2 кубометра в час.

Их строительство наиболее распространено в частном секторе и на территориях дачных участков. Дебита вполне хватает, чтобы обеспечить водой одну небольшую усадьбу. Единственной проблемой, которая приводит к тому, что они становятся непригодными к эксплуатации, является быстрое засорение илом, песком, глиной. Поэтому, при не постоянном использовании такой объект может выйти из строя уже через 3 года.

ПРЕИМУЩЕСТВА И НЕДОСТАТКИ АРТЕЗИАНСКОЙ СКВАЖИНЫ

Несмотря на огромное количество затраченных сил и ресурсов, популярность артезианских скважин постоянно растет. Тем не менее, прежде чем приступать к ее обустройству, или же сразу отказывать, следует рассмотреть все преимущества и недостатки такой скважины.

Преимущества:

Пожалуй, одним из основных преимуществ глубокой скважины является ее долговечность. Артезианскую скважину можно использовать не менее 50 лет без возникновения каких-либо поломок.
Вода будет поставляться постоянно в необходимом объеме.
Высокое качество добываемой воды, за счет которого ее можно использовать в абсолютно любых целях, включая оздоровительные.
Отсутствие необходимости в обустройстве дополнительными очистительными фильтрами.
Уверенность в отсутствии химически вредных веществ.

Недостатки:

Высокая стоимость обустройства в сравнении с другими источниками водоснабжения.
В состав воды из скважин могут входить соли и минералы, предназначенные для лечения. Употреблять такую воду регулярно не рекомендуется, иначе организм может перестать воспринимать ее лечебные свойства.
Необходимость большого количество документов, без которых бурение и использование скважины невозможно.

При желании и наличии средств все имеющиеся недостатки можно легко решить. Кроме того, преимущества водозаборных скважины более существенны, чем недостатки.

Какую скважину выбрать?

Производительность, особенности бурения, удобство эксплуатации и масса других важных характеристик скважины напрямую зависят от ее вида. Поэтому, чтобы реализовать затею с организацией автономного источника воды с максимально положительным эффектом, следует заранее определиться, какую именно скважину вы хотите видеть на своем участке. Рассмотрим три наиболее распространенных варианта.

Абиссинская скважина – рекомендуется для участков с залеганием водоносного слоя на глубине 3-10 м. В силу своей небольшой глубины она является самой простой в плане создания – ее можно без проблем пробурить своими руками, используя обычную установку ударно-канатного типа.

Песчаная скважина – подходит для участков с глубиной залегания грунтовых вод в 50 м. В этом случае вода выкачивается из песчаного слоя земли. Для самостоятельной организации такой скважины вам понадобится автоматическая бурильная установка. Кроме того, для последующей эксплуатации источника потребуется мощный насос, так как воду нужно будет поднимать с достаточно большой глубины.

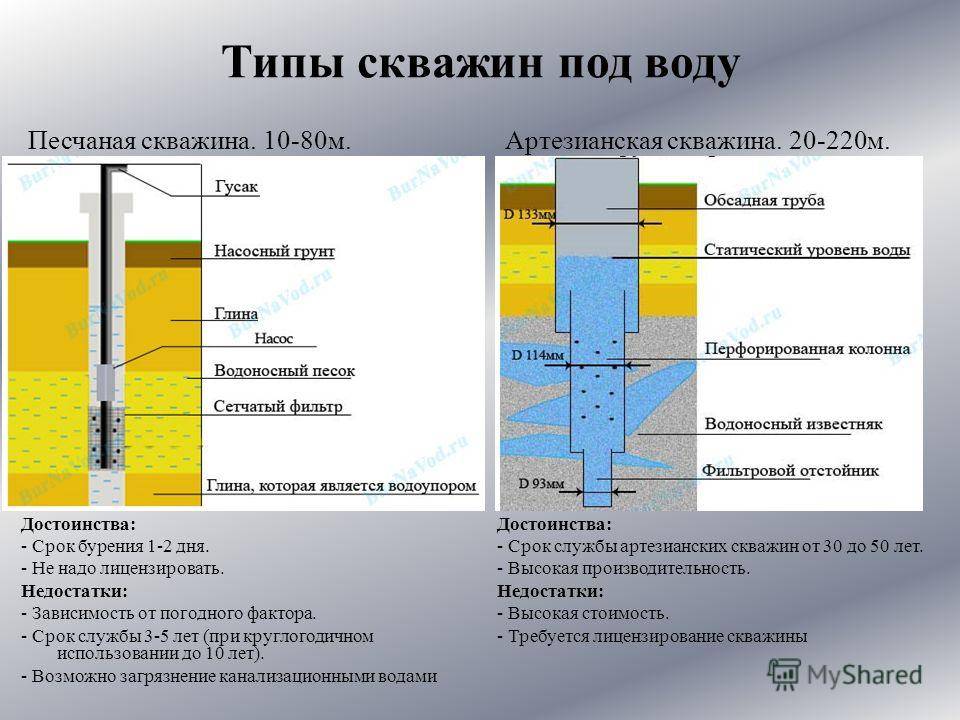

Типы скважин

Артезианская скважина – рекомендуется только для тех участков, где водоносный пласт проходит на глубине 200 м и ниже. Самый трудоемкий в плане обустройства тип скважины – здесь без профессиональных бурильщиков со специальным оборудованием не обойтись. Плюс скважины – высокая производительность: она способна обеспечивать потребителей в среднем 10 куб.м. воды в час.

Основные виды скважин

Рассмотрим существующие виды скважин с их характерными чертами.

Фильтровая (песчаная) скважина. Это самый простой и дешевый способ организации скважины на участке. Водоносный слой находится в песчаной прослойке на глубине примерно 30 метров, иногда чуть глубже, иногда — меньше. Срок службы при правильной установке и обустройстве источника в среднем равен 15 годам. Отлично подходит дачникам, которые нуждаются в ограниченном количестве воды не круглый год напролет. Скважина в состоянии давать примерно 500 литров воды в сутки.
Абиссинский колодец. Представляет собой скважину, глубина которой находится в районе 4—12 метров, воду при этом получают из верхних слоев почвы. Отличается от обычного колодца своим устройством. При ее строительстве в землю забивают специальную трубу на 8—10 метров. Для того чтобы доставить воду на поверхность, устанавливают всасывающий насос. Срок службы сооружения составляет 10—30 лет. На продолжительность влияет регулярность выкачивания воды: чем больше пользуешься, тем дольше будет служить.
Артезианская скважина. Выделяется среди других видов своей дороговизной. И на это есть причины. В отличие от неглубоких скважин на песок глубина артезианских варьируется в районе 50—100 метров. Это гарантирует добычу более чистой, не загрязненной химикатами, нефтепродуктами и отходами жизнедеятельности воды.

Для сооружения скважины требуется мощный глубинный насос. Однако все неудобство и траты меркнут перед достоинствами этой скважины: срок эксплуатации составляет 50 лет и больше, отсутствует заиливание источника, хороший напор, которого хватит на обеспечение не одного дома, и самое главное — качественная вода.

Это краткое описание каждого из видов источников воды. Артезианская скважина имеет много преимуществ перед первыми двумя. Хотя и эти гидротехнические объекты при правильном сооружении и эксплуатации прослужат много лет.

Калькуляторы для расчета

Стоимость всех выполняемых работ и используемых материалов при обустройстве водозабора зависит от многих факторов:

глубина залегания артезианского слоя воды на данном участке земли;
сложность выбранной конструкции;
применяемая методика бурения и количество используемой спецтехники и оборудования;
мощность устанавливаемого насосного и электрического оборудования;
количество труб и других материалов, зависящие от длины прокладываемого до потребителя водопровода;
внешнее обустройство источника.

Традиционно при предварительном подсчете стоимости предстоящих работ за единицу измерения берется 1 погонный метр проходки. Цена такой единицы может составить от 2000 до 4000 руб. Полная сметная стоимость по обустройству источника питьевой воды может варьироваться в пределах 150000-300000 руб.

Для самостоятельного подсчета примерной стоимости скважины можно воспользоваться онлайн-калькулятором. В него нужно ввести исходные технические данные. При этом земляные работы и стоимость магистрали от источника к потребителю в расчет не берутся.

На какой глубине питьевая вода – скважина или колодец?

Информацию нужно знать заблаговременно, чтобы просчитать сметную стоимость. От того, сколько метров скважина для питьевой воды будет углубляться в грунт, зависит выбор насосного оборудования. Расчет производится до старта буровых работ. Определяется целесообразность работ. Достаточно ли колодца? В большинстве случает – нет. И вода из них непригодна для питья, ввиду опасности быть зараженной бактериями и грязью. Тогда возникает вопрос, как определить глубину скважины на воду? Это зависит от следующих факторов:

Расположение водоносных пластов. В различных местах столицы и окрестностей приходится бурить неодинаково глубокие скважины.
Рельеф участка. Глубина скважины для питьевой воды в Московской области зависит от высоты объекта над уровнем моря (горизонтом).
Требуемый дебет. Это количество жидкости, поднимаемой на поверхность за единицу времени. Для абиссинских залеганий это 0,5 м3/ч, для песчаных – 1,5 м3/ч.

Но самой большой производительностью обладают артезианские скважины – 3-4 м3/ч. Для питья пригодна именно эта вода. Но как узнать глубину залегания воды для скважины, и рассчитать предварительную стоимость?

Как определить глубину скважины на воду, чтобы не обманули?

Предварительно нужно произвести геологическую разведку на предмет расположения и залегания водоносных горизонтов. Работы должны выполнять профессионалы. Наша компания оказывает полный спектр разведывательных и буровых работ в Москве и Подмосковье.

Средняя глубина скважины для воды – ориентировочный показатель, который указан на карте Москвы и МО. Ее можно просмотреть в соответствующем разделе сайта. В действительности показатель может отличаться, но незначительно. Причиной большой разницы между средним и фактическим показателем является наличие источников загрязнения поблизости с участком.

Так, глубина скважины для воды, если рядом свалка будет на 10-20 метров больше. Выше грунт загрязнен. То же касается случаев, когда участок находится вдоль автострады, вблизи бывшей или действующей промышленной зоны.

На сколько бурят скважину под воду?

Бурение производится не до первого попавшегося залегания грунтовых вод. Чтобы ответить на вопрос, как узнать глубину залегания воды для скважины на участке выполняется геологическая разведка. Бур должен будет пройти слои:

Растительности. Плодородная почва, пронизанная корневищами растений.
Крупнозернистого песка. Имеется на всей территории Московской области.
Поверхностных вод. Пригодны для полива. Непригодны для бытовых нужд.
Мелкозернистый песок с примесями. Плотный слой для прохождения бура.
Пласт воды, пригодной для употребления в пищу.

Но как узнать на какой глубине находится вода для скважины до того, как начнется бурение?

Как узнать глубину залегания воды для скважины: карта или народные методы?

Одним из ориентиров является растительность, которая произрастает на участке. Так, принято считать, что ольха, лесной камыш, таволга и лох указывает, что до водяного пласта около 3-х метров. Чий растет там, где этот параметр равен 5-и метрам, полынь – 7 м, люцерна – 10 м. Но так можно приблизительно просчитать абиссинский колодец.

Такой способ не даст точного ответа на вопрос, сколько метров должны быть скважина для питьевой воды. Это будет артезианский бассейн, который находится глубже. Если жидкость нужна в технических или сельскохозяйственных целях, метод даст приблизительную оценку. Желающие узнать точно и получить достоверные сведения, пользуются специальной картой, на которой указаны обе величины для двух водяных пластов.

Технологические особенности пробного бурения

Это единственный способ получить достоверную информацию о глубине залегания воды. Колонковое бурение предполагает углубления в грунт до тех пор, пока на поверхности не появится увлажненный песок. Наличие влаги указывает, что вода рядом. После этого бурение прекращается, но лишь на время.

Засекая интервал, специалисты выкачивают жидкость из скважины, и замеряют ее объем. После этого производится расчет дебета. Если приток достаточен, приступают к обустройству источника. Когда дебет слишком мал, и его недостаточно, чтобы обеспечить нужды, бурение продолжают и периодически производят замеры. Как только дебет будет достаточным, можно точно сказать, на какой глубине находится вода для скважины.
