Виды замков для опалубки и правила их использования

Описание и физико-технические данные винтовых замков опалубки

Фиксировать вставки габаритами от 200 до 250 мм позволяет замок винтовой для опалубки — крепежное изделие, состоящее из подвижной и неподвижной части, накручивающегося резьбового элемента (винта для стягивания) и фиксирующей гайки. Как и замок универсальный на опалубку, винтовой крепеж служит для соединения стыков панелей и щитов, а также для их выравнивания. Производится такой замок для опалубки преимущественно из стали. В качестве защитного покрытия выступает в 78% случаев порошковая краска. За счет простой конструкции крепежный элемент долговечен и прост в применении. Его главный недостаток — большой вес. Чем большую вставку может захватить этот замок опалубки, тем больше его вес. Приблизительный вес — 5 кг.

Демонтаж опалубочных замков

Используя в строительстве монолитных железобетонных сооружений опалубочные системы, следует не только знать правила их установки, но и аккуратно демонтировать конструкцию, чтобы использовать ее в дальнейшей деятельности.

Демонтажные работы начинают, когда бетонная масса полностью застыла и набрала требуемый показатель прочности. В первую очередь снимаются крепежные замки, для чего выполняются действия в следующей последовательности:

  • в клиновом соединении молотком выбивается клин, снимаются губки замка;
  • если соединение выполнялось пружинным замком, необходимо демонтировать зажимные элементы, оставив арматуру в тоще бетона и срезав выступающие ее участки;
  • в винтовом соединении просто откручивают гайки.

Сняв крепежные элементы, начинают аккуратно разбирать щиты, чтобы переставить их на новый участок работы.

Комплектующие для монолитного строительства

Помимо основных типов комплектующих элементов для монолитной опалубки рекомендуется купить дополнительное оснащение для облегчения и повышения эффективности работ и производительности. Некоторые из них выполняют также защитные функции и продлевают срок службы основных деталей.

  • смазка для опалубки, минимизирующая прилипание бетонной смеси к щитам. В результате демонтаж конструкции проходит быстро, листы не требуют очистки специализированными жидкостями, применяются на множество оборотных циклов.
  • фиксаторы арматуры создают защитный слой для арматурных конструкций. Эксплуатируются для вертикальных и горизонтальных закладок в зависимости от типа изделия. Позволяют регулировать толщину слоя в соответствии с проектом.
  • провода для обогрева бетона помогают сохранить необходимый температурный режим для предотвращения нарушения целостности монолита.
  • к особому виду можно отнести гайку-ватерстоп, которая предотваращает проникновение воды в тело монолита.

К отдельному вспомогательному оборудованию, необходимому на стройплощадке относятся хомуты для фиксации элементов лесов и выносные площадки. Последние используются для приемки материалов, поднимаемых краном на необходимую высоту непосредственно к месту ведения работ.

Удлиненный замок

Данный вариант крепления является подвидом винтового соединения. Удлиненный замок клиновой, используемый для сборки опалубки, представлен элементом, снабженным фиксаторным приспособлением с резьбой, двигающейся и неподвижной частями. Размеры вставок достигают двадцати пяти – тридцати пяти сантиметров.

Замок применяется для различных опалубочных конструкций, но основным его предназначением является фиксация пары щитов под углом, равным девяноста градусам. И если предстоит заливка монолитной фундаментной основы, опытные строители советуют пользоваться именно этим вариантом соединения.

Достоинствами удлиненного замка считаются:

  • придание опалубочной системе ровности, возможность регулировки щитов;
  • легкость и быстрота сборки, не требующая особых навыков и специальных инструментов;
  • используется при стыковании угловых участков шарнирного типа, а также для внешних и внутренних углов.

Где купить замки?

Одни из качественных отечественных производителей предложат Вам, если вы позвоните по телефону 8 495 213 9459, организация поставляет продукцию не только российским, но и зарубежным предприятиям.

Комплектующее оборудование для опалубок предоставляет также «ПромСтройКонтракт», офис которого находится в Мосвке по ул. Обручева д.13Б. Фирма также имеет удобный сайт, где клиент сможет ознакомиться с ассортиментом.

  • Опалубка.ком — Москва, ул. Профсоюзная, 56
  • М-Контур — Москва, ул. Кедрова, 18
  • Монолит-Строй — 109457, Москва, ул. Зеленодольская, 36, корп.1
  • Промышленник — г. Санкт-Петербург, Ленинский просп., 97, корп.3
  • Промстройсибирь — 630108, Новосибирск, ул. Широкая, 1а
  • Промстройконтракт-Восток — Казань, ул. Халитова, 8
  • Все для монолитного домостроения — Краснодар, ул. Уральская, 85
  • Опалубка96 — Тюмень, ул. Авторемонтная, 8
  • СТРОНГ г. Москва, ул. Стромынка, д. 13

Замки клиновые и универсальные для стяжки опалубочных листов





При установке ограждений должное внимание уделяется крепежным механизмам, так как они обеспечивают устойчивость и надежность каркаса для заливки бетона. При этом исключается появление щелей, плотно соединяя щитовые элементы между собой

Наиболее распространенными и практичными являются замки для опалубки, однако они классифицируются по видовому различию.

Назначение

Основной целью использования универсальных, пружинных, клиновых разновидностей является удержание соответствующей формы, чтобы бетонная смесь заливалась и застывала согласно подобранным проектом размерам. Также они позволяют плотно фиксировать щиты между собой и выдерживать большие нагрузки и давление, воздействующее от бетона. Замки применяются для изготовления каркасов любого назначения:

  • Стеновых.
  • Фундаментных.

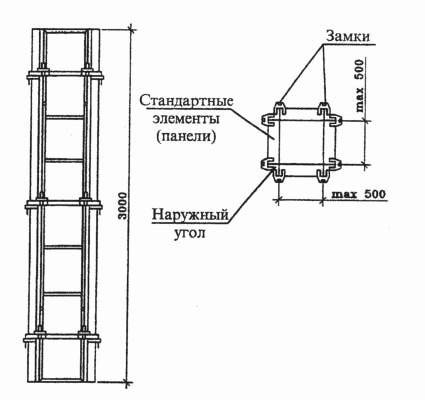

  • Колонных.
  • Плит перекрытий и покрытий, ригелей.

Стоимость деталей относительно низкая, при этом их установка не требует особых трудозатрат. За счет простого устройства используются только молотки или ключи. Сопротивление, возникающее от креплений, способно удерживать конструкцию в заданном положении и противостоять нагрузкам на разрыв и сжатие.

Опалубочная форма собирается без образования щелей, за счет этого исключается появление дефектов в стыках. Монтаж и демонтаж проводится максимально быстро и легко, поэтому экономится время на строительство. После заливки бетона проводится его уплотнение, крепежи в свою очередь устойчивы к динамическим нагрузкам. Тогда они не смогут соскользнуть с каркаса щитов при вибрации, если исключен контакт с краской или бетонным раствором.

Виды замков

Изделия подразделяются на несколько разновидностей:

  • Универсальные.
  • Винтовые.
  • Пружинные.
  • Клиновые.
  • Ударные.
  • Чирозы.

1. Универсальный.

Также называют удлиненным, так как может устанавливаться с доборными деталями шириной до 25 см. Изделие позволяет соединять щиты в одной плоскости или под прямым углом. Практично для любого ограждения и обладает некоторыми преимуществами: надежная фиксация стенок, простота монтажа, подходит для угловых участков жесткого или шарнирного типа.

Реечно-выравнивающие замки способны не только плотно скреплять щиты, но и выравнивать их. Зачастую область применения сводится к монолитному строительству, где требуется установка крупнощитового каркаса. Наиболее распространенным, ее продукцию можно купить по доступной цене, если не идут в комплекте с опалубочной конструкцией.

Механизм соединяет щиты в горизонтальном и вертикальном направлении с последующим их выравниванием. По материалу различаются на оцинкованные и чугунные, а по конструкции – обыкновенные и реечные. При использовании обеспечивается прочность и жесткость опалубки, а также идеально ровная поверхность бетона.

Клиновые замки самого бюджетного варианта называются «крабы», вес которых не превышает 3 кг. Изготавливаются способом точного литья, поэтому безопасны и надежны в применении.

2. Пружинный.

Такой вариант практичен для щитовой опалубки из дерева или металла. Он представляет собой зажим, который устанавливается и закрепляется при помощи специального ключа. Монтаж осуществляется быстро без дополнительных инструментов, при этом очень удобен при устройстве ограждений различной сложности. Стоимость таких изделий невысока. Способен выдержать усилие от бетонного раствора до 2000 кг, при этом существуют усиленные варианты, где сопротивление гораздо выше.

3. Винтовой.

Достаточно распространенный тип, который конструктивно состоит из винта и гайки, прикрепленных к арматуре. Его вес составляет 4,5-5 кг, при этом используется доборный элемент до 250 мм шириной.

4. Ударный.

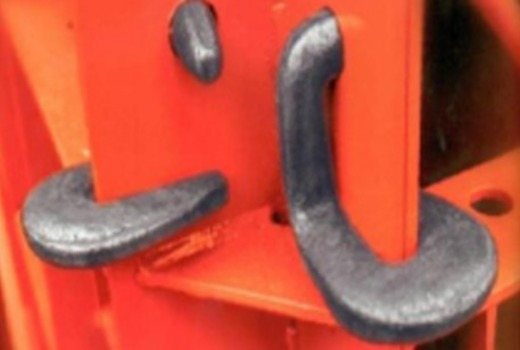

Наиболее эффективен для создания мелкощитовой опалубки. Как и клиновой, он максимально прост в установке. Для обеспечения плотного соединения щитов необходимо смонтировать замки при помощи молотка. Процесс не занимает много времени, при этом подходит для стенок разных размеров и материала.

5. Чирозы.

Это арматурный элемент, который состоит из пружинного фиксатора и опорной подошвы. Зажим приобрел популярность в монолитном строительстве, «лягушки» подходят для формирования колонн, ленточных оснований, лестничных клеток, стен. Замки используются для арматуры диаметром 6-10 мм, при этом перед покупкой следует смотреть на качество трещоточного механизма. Он отвечает за надежность и прочность всей конструкции.

Проблемы демонтажа опалубки или что сделать, чтобы бетон не налипал

Сколы на затвердевшем бетоне появляются от прилипания бетона к внутренним поверхностям опалубки. Чтобы избежать дополнительных расходов на очистку снятых щитов и восстановление бетонной поверхности нужно перед установкой опалубки обработать внутреннюю часть щитов водоотталкивающими растворами или маслами.





Очень важно заранее знать вид предстоящей финишной отделки готовых поверхностей. Такое планирование предопределит вид материала для обработки щитов от налипания



При возведении объектов в промышленном и гражданском строительстве в проекте уже заложен вид будущей отделки и расходы на смазку инвентарной опалубки.

Индивидуальные решения

Для индивидуальных застройщиков можно порекомендовать способы и материалы несколько иные — малозатратные и индивидуальные:

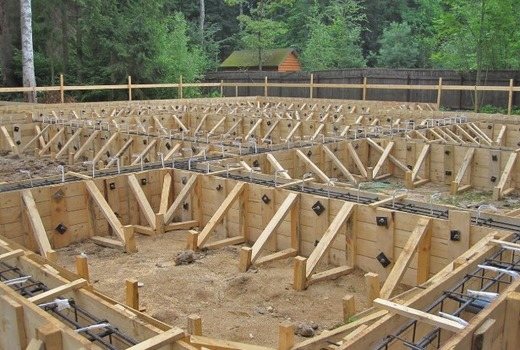

  1. Если опалубка устанавливается для фундамента, который будет полностью заглублён и обвалован грунтом – достаточно пройти внутреннюю поверхность отработкой машинного масла или подобными масляными составами. В случае последующей обработки наружных стен фундамента битумными мастиками для гидроизоляции никаких негативных последствий не будет.
  2. Если стены наружные в дальнейшем подлежат облицовке с устройством утепления и каркасом для облицовочных материалов, — также возможны любые масляные составы для обработки щитов. Допускается их простая обивка плёнкой, пергамином, недорогими или ненужными пластиками.
  3. В случае последующей окраски стен допускается обработка опалубки недорогими видами олифы и растворимыми в воде окрасочными составами, парафинами.

Что выбрать для крепления опалубки: краба, лягушку или крокодила

Самыми распространёнными видами замков (фиксирующих элементов) крепёжных систем опалубки считаются клиновые, пружинные, универсальные удлинённые.

Клиновые замки

В конструкциях стен толщиной до 20 см для усиления применяется клиновый замок. Профессионалы метко называют его краб за особенности приспособления в виде парного зажима с отверстием для вбивания клина. Устройство как бы обхватывает пропущенный через щит стержень и фиксируется при помощи вбиваемого клина. При демонтаже опалубки клин выбивается и замок легко снимается.

Замки универсальные

Удлинённый замок позволяет фиксировать наружную часть анкерного стержня аналогично крабу. Он может зажимать щиты на расстоянии 38 см, принцип работы аналогичен устройству разводного ключа. На профессиональном сленге называется крокодилом.

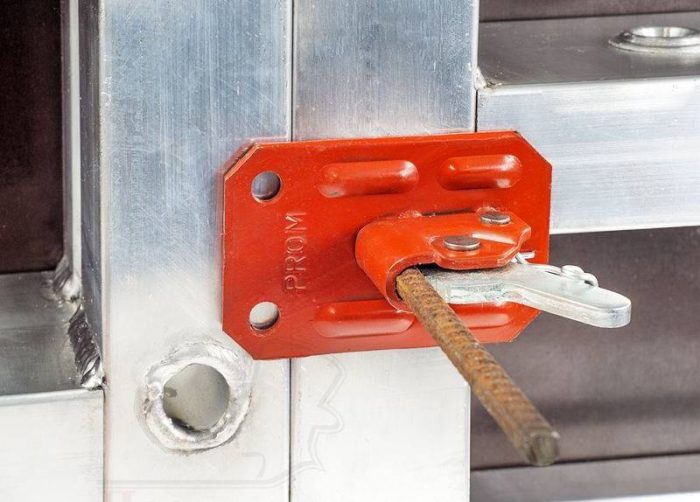

Пружинные замки

Зажимы или замки пружинного типа (лягушка) фиксируют арматуру с максимальным диаметром 10 мм, выведенную на 15 см за опалубку. Специальная клипса надевается на стержень и фиксируется ключом с помощью проволоки. Принцип работы прост, фиксация надёжная, затраты минимальны.

Виды

В современном строительстве применяют разнообразные замки для опалубки. Каждый вид имеет свои эксплуатационные характеристики и свое предназначение. Поэтому перед покупкой нужно обязательно ознакомиться с конструкцией замка. В качестве крепежной детали для сборки опалубочных систем могут быть использован крепеж следующих видов:

  • клиновой;
  • пружинный;

  • удлиненный или универсальный;
  • винтовой.

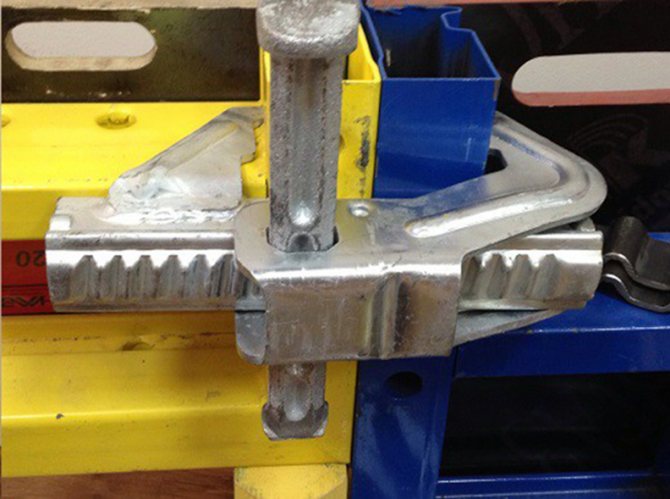

Клиновой замок

Наиболее часто при монтаже опалубочных систем применяют клиновой замок опалубки. Эта деталь применяется для соединения и выравнивания щитов. Правильно установленный крепеж – гарантия образования плотных и надежных стыков. Основными деталями клиновых замков для опалубки являются губки и непосредственно сам клин.

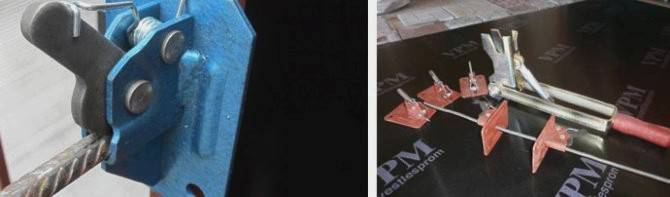

Пружинный замок

Пружинные замки хороши тем, что они могут быть использованы для сборки опалубки из любых материалов. Они отличаются высокой надежностью и простотой установки. Преимущества данной разновидности:

  • удобство эксплуатации;
  • простота конструкции;
  • доступная стоимость.

Крепеж пружинный способен выдержать нагрузку до 2000 кг, но есть и усиленные модели. Это позволяет применять данный тип при сборке разных типов опалубочных систем.

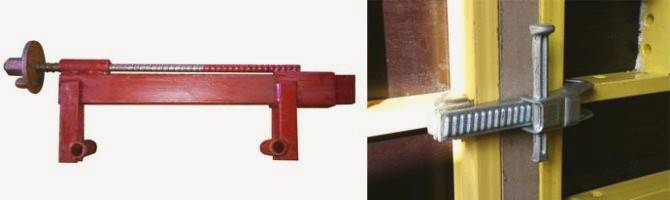

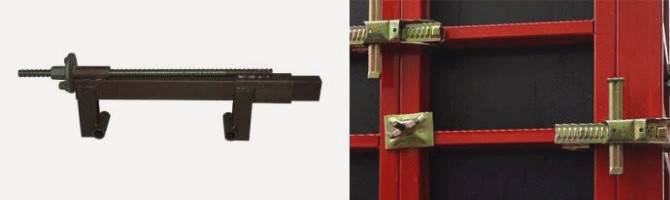

Универсальный или удлиненный

Применение универсального замка для опалубки позволяет соединять и выравнивать щиты из разных материалов. Этот тип крепежа называют еще удлиненным замком для опалубки, поскольку он позволяет при необходимости использовать специальные вставки, которые устанавливают между щитами для получения широкой формы для заливки бетона.

Этот тип стяжек позволяет соединять щиты, расположенные под прямым углом, поэтому его часто применяют при строительстве фундаментов.

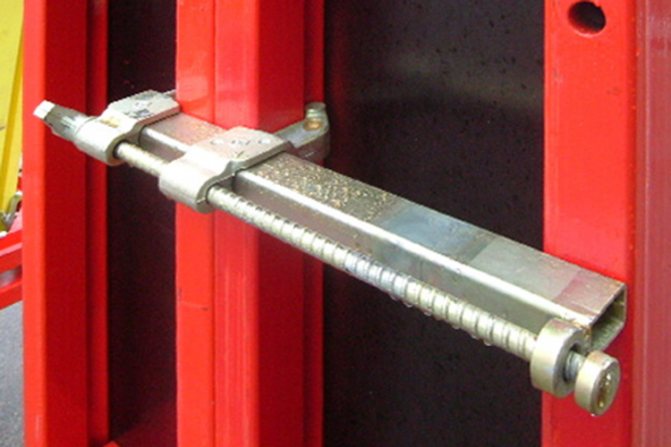

Винтовой замок для опалубки

Еще одной разновидностью являются винтовые замки для опалубки. Как и другие типы крепежа, эта деталь используется для соединения и выравнивания щитов. Изготавливают элементы преимущественно из стали, а в качестве защитного покрытия применяют порошковую краску.

Недостатком данной модели является существенный вес. Один элемент весит в среднем 5 килограммов, хотя есть и более тяжелые варианты. Особенность конструкции крепежа позволяет использовать доборы длиной до 25 мм.

Клиновой замок

Чаще всего с целью придания собираемой системе необходимой прочности пользуются клиновыми замками для опалубки – элементами, с помощью которых выполняется сборка щитовых наборов и их выравнивание. Установленный должным образом, замок придает стыковочным участкам плотность и способность противостоять нагрузочным воздействиям, что позволяет заливать гладкие и ровные железобетонные конструкции.

Для фиксации клинового универсального замка на стыковочных участках щитов опалубки, в отверстие, устроенное в губках, вбивается клин. Как только фиксатор сажен полностью, губки сжимаются в профильном канале, и опалубочной системе придается дополнительная жесткость. С помощью осаживаемого клина выполняется подравнивание и стяжка щитовых элементов.

Если клиновой механизм изготовлен по технологии, эксплуатируют его продолжительный период, используя не один десяток раз.

В техническом отношении клиновой замок представлен неразборным устройством.

Основные характеристики:

  • стоимость одного замка – от 400 рублей;
  • устройство используется по опалубкам, изготовленным из железа или алюминия;
  • вес элемента – 2.5 – 3.6 кг, иногда его масса доходит до 1 кг;
  • оцинкованные замки или покрытые порошковыми красками отлично противостоят воздействиям атмосферных осадков;
  • замки легко устанавливаются, быстро демонтируются, удобно хранятся.

Различают клиновые замки и по типу защиты, ориентируясь на их цветовой оттенок:

  • оцинкованные замки – серебристо-металлического цвета;
  • желтый оттенок говорит о том, что перед вами анодированный элемент.

Если ударный (клиновой) замок, предназначенный для щитовой опалубки, покрыт краской, то цвет его бывает синим, красным либо черным.

Установка и демонтаж

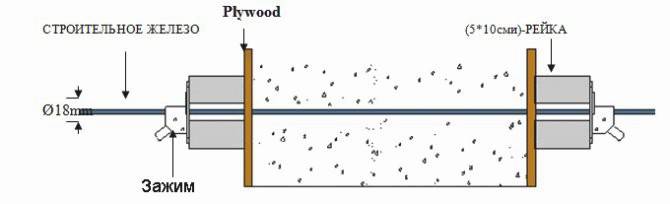

Разберемся, как правильно использовать пружинные клипсы для крепления опалубки. Правильный порядок действий:

  • щиты опалубки устанавливают на запланированном расстоянии друг от друга;
  • в отверстия вставляют арматурные прутки, свободный край прутка должен выходить за пределы щитка на 15 см;



  • на выступающий конец прутка надевают зажим и сдвигают его так, чтобы он плотно прилегал к щиту;
  • надевают ключ на замок, закрепив его при помощи верхнего рычажка;
  • поворачиваем нижний рычажок, фиксируя замок.

Демонтажные работы провести еще проще. Необходимо:

  • дождаться застывания бетона, как правило, не имеет смысла ждать до полного отвердевания смеси, достаточно будет, чтобы конструкция приобрела начальную прочность;
  • молотком бьем по язычку лягушки и снимаем замок;
  • при помощи болгарки спиливаем выступающие части арматурных прутков.



Итак, зажим, устанавливаемые на арматурные прутки при монтаже опалубки – это относительно новая технология в сфере монолитного строительства. Оно очень удобно в использовании, монтаж осуществляется буквально за считанные секунды, демонтаж осуществляется буквально одним движением.

Стоимость пружинных замков относительно невысокая, стоят они существенно дешевле, чем стяжные болты, применяемые для тех же целей. Единственным недостатком является ограничение по нагрузкам, так, даже усиленный зажим нельзя применять для монтажа опалубочных систем, если планируемая нагрузка больше, чем 4000 кг.

Замок универсальный или «удлиненный»

Этот вид замка также называют «удлинённым». Универсальные замки применяют, чтобы соединять опалубочные щиты, а также выравнивать их по плоскости примыкания. Отличие замка от других видов состоит в возможности применения вставки между щитами до 250мм шириной. Также универсальный замок позволяет соединять щиты под прямым углом, что особенно удобно при возведении фундаментов. Такой замок прекрасно подходит ко всем видам опалубки и обладает следующими плюсами:

  • Любые щиты будут соединены ровно, плотно и связно;
  • Замок легко устанавливается даже одной рукой;
  • Просто необходим для внутренних, внешних и шарнирных углов.

Характеристики клинового замка для опалубки

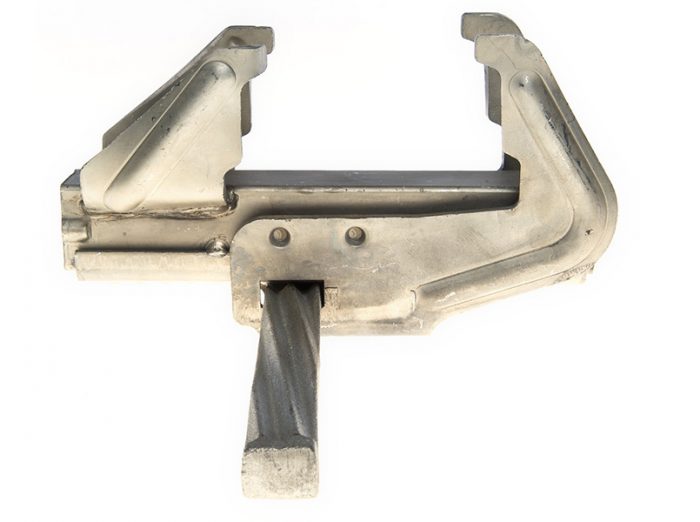

Наиболее часто для обеспечения жесткости конструкции применяют замок клиновой для опалубки — соединительная деталь, которая предназначена не только для соединения щитов, но и выравнивания панелей и щитов между собой. Правильно установленные замки клиновые гарантируют создание очень плотных и устойчивых к нагрузкам стыков. Это позволяет создать идеально гладкую и ровную ЖБ поверхность.

Классический замок клиновой состоит из клина и губок. Клин может выполняться из чугуна, а губки из стали. Такое сочетание материалов позволят получить долговечный и устойчивый к нагрузкам крепежный узел — используется многократно. У нас можно взять в аренду замок клиновой для опалубки бу или купить новую соединительную деталь. В каталоге также представлены крепежи с клином, полностью выполненные из чугуна или стали.

Чтобы зафиксировать замок литой клиновой для опалубки на стыке щитов, необходимо забить клин в специальное отверстие, предусмотренное в губках с помощью молотка. При полной посадке фиксатора происходит сжатие губок в канале профиля — за счет чего клиновая опалубка получается жесткой и прочной. Посадка клина гарантирует и выравнивание, надежное стягивание щитов. Качественно изготовленные замки клиновые для опалубки имеют продолжительный срок эксплуатации. Крепежи можно использовать десятки раз без опасения потерять отдельные детали системы. Технически замки клиновые для опалубки, цена которых у нас в компании будет одной из самых выгодных в Москве, имеют неразборную конструкцию.

Прочие характеристики соединительных элементов:

  • доступная цена — замок клиновой из чугуна стоит от 400 руб./шт.;
  • совместим и со стальной, и с алюминиевой опалубкой;
  • небольшой вес — замок клиновой для опалубки имеет массу от 2,5-3,6 и более килограмм;
  • прочность и устойчивость к атмосферным, погодным нагрузкам — если замок клиновой оцинкованный или покрыт порошковой краской;
  • простота эксплуатации, демонтажа и хранения.

Если вы берете в аренду или покупаете у нас по доступной цене замки клиновые бу, будьте уверены, что все крепежные детали в комплекте имеют высокое качество (в том числе и покрытия). Мы предлагаем надежное и безопасное оборудование для опалубочных систем. Их монтаж потребует закупки не только замков клиновых для опалубки — купить все необходимое в Москве на выгодных условиях доставки вы сможете у нас в компании.

Замки для опалубки стен

К подобным изделиям предъявляют высокие требования. Добиться безупречного качества можно только при неукоснительном соблюдении технологии. В качестве сырья для их создания используется чугун и сталь. Производство обычно осуществляется методом литья, так как именно он способен обеспечить прочность и надежность.

Опалубочные замки

Чтобы Вы имели представление о градации данных изделий, давайте рассмотрим доступные разновидности. Любые из вышеприведенных изделий есть в нашем каталоге. Изучите характеристики и выберите те виды опалубочных замков, которые требуются для реализации Вашего проекта. Гарантируем высокое качество продукции.

Правила монтажа вышки туры. Особенности конструкции, методы крепления отдельных элементов. Техника безопасности.

Специализируемся только на опалубке, что позволяет формировать ассортимент с особой тщательностью. Воспользуйтесь нашим предложением, чтобы избавиться от всех хлопот, связанных с приобретением и эксплуатацией данного класса изделий.

Начинать нужно с места, в котором Вы покупаете товар. Не доверяйте сомнительным компаниям, которые недолго существуют на рынке. Должны присутствовать все сопроводительные документы, ведь от замков зависит безопасность на объекте, поэтому они должны полностью соответствовать действующему стандарту.



Обычно изготавливаются из стали 35ГЛ, серого чугуна или смеси стали и чугуна. Имеет значение и покрытие. Оно бывает порошковым, оцинкованным и анодированным. Также встречаются экземпляры без покрытия. Стоят они существенно дешевле, но и срок эксплуатации гораздо ниже

Делая заказ, обратите внимание и на максимально допустимую толщину вставки



Опалубочные замки: что это такое?

Работники прекрасно ориентируются во всех нюансах и смогут дать дельный совет. Например, замок для опалубки — это приспособление любого из вышеприведенных типов, так как все они имеют соответствующую форму. С нами вообще выгодно сотрудничать. Сотрудничая с нами, Вы приобретаете надежного делового партнера.

Осталось только обсудить детали. Готовы это сделать в любое удобное время! Замки удлиненные.

Требования к опалубке

Замки клиновые. Замки выравнивающие. Замок ударный. Подобная конструкция увеличивает скорость регулирования замка.

Замки такого типа используются для соединения щитов мелкощитовой опалубки. Конструкция замка максимально простая и надежная.
