Виды винтовых насосов для скважины, устройство и принцип работы

Популярные модели насосов шнекового типа

Обзор винтовых глубинных насосов поможет вам определиться с наиболее популярными моделями агрегатов. Так, на сегодняшний день преимущество отдают таким помпам:

Винтовой агрегат «Водолей» из серии БЦПЭ. Оборудование имеет малые габариты и при этом может использоваться для подъема воды из скважин до 110 метров глубиной. При этом работа насоса будет практически бесшумной и долговечной.

Стоит обратить внимание и на насосное оборудование винтового типа «Беламос». Белорусский производитель предлагает сравнительно недорогие модели аппаратов с высокими техническими показателями

От зарубежного производителя можно купить насос марки Unipump, принцип действия которого идентичен работе отечественных собратьев. Здесь сочетание цены и качества неоспоримы. Надёжность и долговечность винтового насоса для воды обеспечена на долгие годы.

Устройство и конструктивные особенности

В домашних условиях используется два типа насосов:

1. Погружные.
2. Поверхностные.

В первом случае помпа опускается в источник на определенную глубину. Сверху остается весь управляющий блок.

Поверхностные аппараты на воду монтируются поблизости к водозабору. Вниз опускается труба, по которой всасывается жидкость. Практичность работы этого устройства зависит от уровня залегания воды. Их актуально применять для источника до 8 метров.

Погружной применяется при обустройстве артезианского или фильтрационного источника

Важно учитывать, что поверхностные модели шумные, поэтому для установки следует соорудить кессон или размещать их в специальном помещении

Принцип работы

Поверхностные модели втягивают воду. Что касается погружных, то они выталкивают ее

Учитывая эту особенность, важно знать глубину источника

Поверхностные аппараты имеют разный принцип работы. Известны такие варианты:

• Ручные.
• Самовсасывающие.
• Эжекторные.

Погружные агрегаты делятся по принципу работы:

• Центробежные.
• Вибрационные.
• Винтовые.
• Вихревые.
• Артезианские.
• Глубинные.

Все эти типы помп имеют разный принцип действия.

Устройство

Помпа высокой производительности будет иметь более мощный корпус. Это также влияет и на вес изделия. Особенность устройства той или иной помпы сводится к тому, чтобы она работала без сильных нагрузок. Соответственно выбор скважинного насоса следует делать с небольшим запасом мощности.

Главные особенности центробежных насосов

Рабочий орган у центробежных насосов выполнен в виде лопастного колеса с минимальными зазорами к корпусу (камеры прокачивания воды), что определяет ряд эксплуатационных особенностей:

• Довольно низкий рабочий шум и вибрация, т.к. детали при производстве не только точно подгоняются, а и балансируются.
• Большая производительность при небольших размерах и мощности электропривода, причем существуют многоступенчатые модификации, которые позволяют качать с больших глубин и на большую высоту.
• Большой модельный ряд при компактных габаритах, а также высокая надежность с большим моторесурсом.

На первый взгляд у насосов отличные характеристики и проблему, какие насосы лучше для скважины винтовые или центробежные, можно закрыть, но центробежные агрегаты зависимы от качества перекачиваемой жидкости. Центробежная сила возникает за счет минимальных зазоров между рабочим колесом и корпусом, поэтому попадание в поток твердых фракций приводит к кавитационным проявлениям с интенсивной выработкой рабочего органа и перегрузкой электропривода. По этой же причине запуск «на сухую» или прекращение подачи воды приводит к выходу из строя насоса.

Плюсы и минусы центробежных насосов

Этот тип насосного оборудования относится к категории циркуляционных. Перекачивание воды обеспечивается за счет вращения лопастей, предусмотренных конструкцией агрегата. Количество вращающихся элементов в центробежных насосах может быть несколько. Если рассматривать многоступенчатые модели, им присущи высокие показатели напора при статических показателях производительности.

Центробежные модели могут быть поверхностными и погружными, поэтому сфера их применения достаточно большая. По своим габаритам центробежные модели относительно небольшие. Их можно использовать в условиях ограниченного пространства.

Центробежным насосам присуща высокая надежность. Это стало возможным благодаря продуманной конструкции. Достаточно много производителей выпускают насосы такого типа, поэтому среди каталога представленных в продаже моделей можно найти разные модификации под конкретные цели.

Центробежное оборудование можно применять только в определенных условиях водной среды. Не допускаются крупные примеси. Из-за присутствующих загрязнений есть риски выхода из строя насоса. Погружные центробежные насосы охлаждаются автоматически. Если уровень воды падает, могут возникнуть поломки.

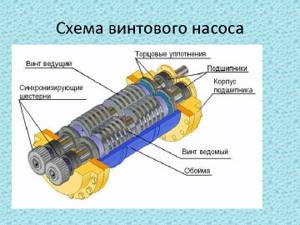

Принцип работы для подачи воды

Напор воды, продавливаемой через каждый виток шнеков, немного повышается, а их количество определяет давление, которое может развивать винтовой насос. Скорость вращения ведущего винта – один из важнейших факторов, определяющий производительность насоса.

Каждый из шнеков имеет по концам опоры качения и торцевые уплотнения. Подшипники повышают плавность вращения винтов и снижают затраты энергии на их вращение. Уплотнения обеспечивают герметичность корпуса насоса и предотвращают потерю напора и утечку воды.

Корпус и детали насоса выполнены из коррозионностойких материалов, которые обеспечивают износостойкость и долговечность оборудования.

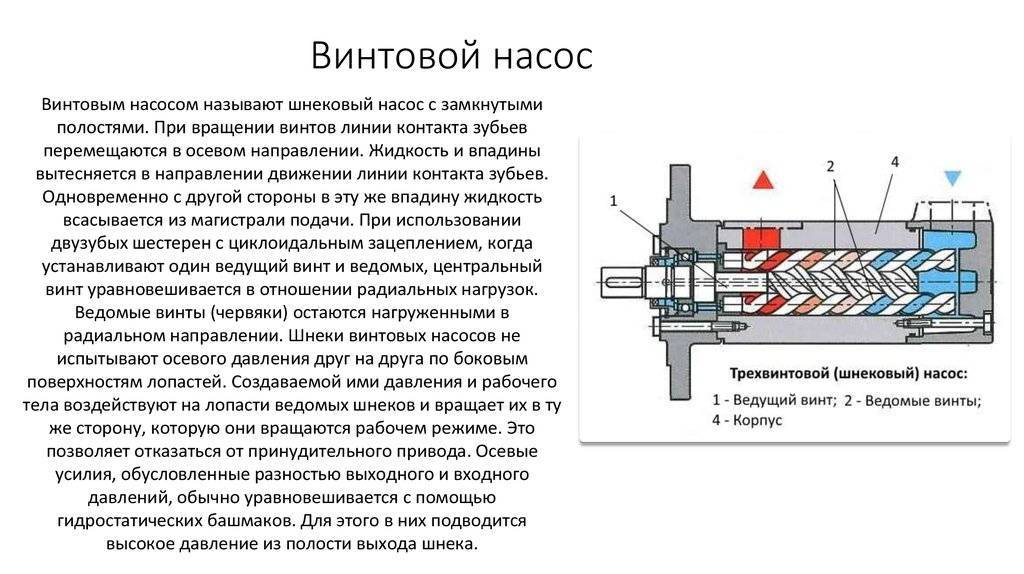

Устройство винтового насоса – из чего состоит прибор?

Основным элементом винтового насоса является ротор. Он имеет цилиндрическую форму и спиральный желоб, напоминающий винт или шнек. Ротор расположен внутри статора, снабженного эластомерной гильзой и спиралевидным каналом. Сам статор имеет форму стальной трубы. Роторная спираль может оборудоваться несколькими заходами. При этом статорная спираль всегда оборудована одним заходом больше.

Вдоль контактной линии между статором и ротором расположены защищенные от проникновения воды участки, разделяющие рабочую полость насоса на несколько частей. Благодаря особенному расположению ротора в статоре, эти участки поочередно открываются и закрываются.

Регулировка объемов откачиваемой жидкости осуществляется посредством изменения количества оборотов ротора. Для этого следует использовать частотный привод.

Все элементы насоса помещены в прочный корпус из пластика или чугуна. При этом, если используется винтовой насос для скважины, то его корпус изготавливается из нержавеющей стали.

Особенности конструкции

Скважинные насосы изготавливаются в нескольких вариантах. Это могут быть как погружные устройства, так и приспособления со специальным трансмиссионным валом. У многоблочных погружных насосов мотор устанавливается во внутренней части корпуса. Трансмиссионные насосы отличаются высокой мощностью. Они могут поднимать воду даже со 125 метров объемом 1200 кубометров в час. Мотор в таких агрегатах установлен на поверхности в области устья водозабора. Он соединен с насосным узлом при помощи трансмиссионного вала. Насосная составляющая укомплектована чугунными секциями, скрепленными друг с другом при помощи специальных шпилек. В каждой секции устанавливается вал и центробежное колесо, нагнетающее давление. Все секции объединяются при помощи специальной защитной сетки, через которую в мотор направляется вода.

Подобная конструкция дает возможность регулировать количество рабочих ступеней насосной станции, определяя при этом минимальный достаточный напор. Насосный узел может соединяться при помощи фланца с самим трубопроводом. Такой фланец устанавливается на верхней чугунной секции. Трансмиссионный вал устанавливается во внутренней части защитных трубных конструкций, которые заполняются смазочными материалами. Такие трубы собираются последовательно, отдельными секциями, по мере опускания в скважину. Погружные насосы могут иметь определенные отличия в том, что их валы плотно скреплены с осями в моторах. Поэтому нет никакой необходимости монтировать трансмиссионный вал большой длины.

Такое устройство может монтироваться и успешно эксплуатироваться даже в искривленном стволе скважины. Также не требует большой площади помещение, оборудованное под скважину. Винтовые насосы реально отличаются наибольшей продолжительностью эксплуатационного периода. Основной отличительной особенностью этих устройств является отсутствие вибрации.

Виды винтовых насосов: погружные и поверхностные

Модификации:

• погружные или глубинные – помещаются внутрь скважины на гибком тросе.
• поверхностные скважинные – монтируются на поверхности земли и их целесообразно использовать для создания насосных станций.

Популярные модели винтовых насосов:

1. Водолей – используется в скважинах с диаметром прохода не менее 100 мм. Выпускается в двух модификациях – НВП 0,32-32 и НВП 0,32-63. Производительность – около 0,32 x 10 -3м 3/с, напор – до 63 метров, масса – 12 и 17 кг.
2. Беламос – выпускаются бытовые модели серий 3SPи SP. Все они имеют корпус из нержавеющей стали. Насосы серии 3SP предназначены для подачи воды из скважин с внутренним диаметром от 80 мм. Номинальный напор до 40 метров, производительность до 1,5 м³/ч, длина кабеля не менее 15 м. Насосы серии SP предназначены для индивидуального водоснабжения дач и загородных домов. Диаметр скважины не менее 4 дюймов. Производительность 1,7-1,8 м³/ч, напор 95-150 метров, длина силового кабеля 20 м.
3. Unipump ECO VINT выпускаются 3 модификаций. Один из лучших водяных насосов для частного дома – автономного водоснабжения, полива огорода и дачного участка. Предназначен для скважин с диаметром не менее 85 мм. Напор до 90 метров, производительность до 33 л/мин, комплектуется кабелем длиной 20 метров. Подача воды осуществляется за счет вращения рабочего винта в резиновой обойме. Отсутствие ведомого винта упрощает обслуживание насоса и повышает его надежность и долговечность.
4. Sprut ZGD предназначен для перекачки сравнительно чистой воды. Корпус насоса выполнен из чугуна, Шнек и ведущий вал из нержавеющей стали. Торцевые уплотнения из керамографита, мощность двигателя 750 Вт, производительность – 3,6 м³/ч. В комплекте с гидроаккумулятором ZGD используется в качестве надежной насосной станции для бесперебойного снабжения водой потребителей.

Преимущества погружных шнековых насосов:

• простая и удобная конструкция, позволяющая легко производить обслуживание и ремонт;
• возможность проведения ремонта в полевых условиях, без использования специального инструмента и оснастки;
• использование стандартизированных самозажимных муфт, которые позволяют легко производить демонтаж и монтаж сальников и торцевых уплотнений;
• обекаемый корпус позволяет поворачивать всасывающий патрубок на 90°;
• использование электрических двигателей, не создающих вибраций, что значительно уменьшает генерацию акустических волн и понижает шум от работы насоса;
• использование передовых технологий обработки, которые позволяют снизить себестоимость деталей насоса без потери потребительских свойств;
• возможность перекачивать воду с различными загрязнениями (песок, грязь, взвеси) без ухудшения рабочих характеристик, например погружной грязевой насос для скважин;
• высокая надежность и долговечность.

Винтовой насос

Винтовые насосы получили широкое распространение в области обеспечения частных домов и коттеджей чистой водой из колодца или скважины.

Каждый владелец своего дома знает, что после приобретения недвижимости стоит подумать и об обеспечении дома водой. Ведь отсутствие водоснабжения может сильно испортить впечатление от покупки.

Правильный выбор погружного насоса, а в нашем случае винтового насоса является гарантией бесперебойного водоснабжения в течении длительного времени.

Винтовой насос для скважины пользуется заслуженной популярностью среди любителей загородного отдыха на своем участке, а так же среди владельцев коттеджей и домов за счет простоты эксплуатации и легкости монтажа. К тому же, в отличии от поверхностного насоса, винтовой отличается универсальностью в подаче воды с большой глубины.

Недостатки насосов с винтами

Выполняя анализ винтовых насосов, нужно подходить дифференцированно к этому вопросу, т. к. некоторые достоинства и недостатки зависят от выбранной модели и условий эксплуатации.

Винтовой насос для скважины.

По совокупности для всех шнековых конструкций необходимо отметить следующие замечания:

1. Невозможность работы в режиме холостого хода. Эта проблема появляется только при снижении бюджета скважины.
2. Невысокий КПД. Показатели для разных моделей колеблются в пределах 50-70%.
3. Нерегулируемый объем подачи ресурса.
4. Высокая или низкая цена. Однозначно отнестись к этим показателям сложно. Бюджетные устройства отличаются повышенным износом соприкасающихся поверхностей, перегревом и коротким сроком эксплуатации. Мощное оборудование хорошего качества будет стоить сравнительно дороже.

Преимущества и недостатки винтовых погружных насосов для скважин

К преимущественным особенностям винтовых насосов относятся:

• возможность откачивать разные по качеству жидкости;
• высокая мощность и производительность системы при соблюдении всех правил эксплуатации;
• отсутствие громких звуков и посторонних шумов во время работы агрегата;
• простота в обслуживании.

Возможность работать с разными жидкими средами – один из самых важных показателей при выборе установки. Шнековые водяные насосы не чувствительны к твердым примесям, содержащимся в воде, в отличие от центробежных и ручных насосов. Они работают с вязкими и сильнозагрязненными жидкостями, производительность при этом не утрачивается.

Еще одно весомое преимущество оборудования – его компактные размеры. Как правило, это погружные насосы, размеры которых не превышают диаметра скважины. Корпус чаще всего имеет цилиндрическую форму, в диаметре редко превышает 12-15 см.

Мощность и производительность зависит от скорости вращения шнека: чем больше оборотов, тем, следовательно, больше производительность. Стандартные модели, предназначенные для бытовых нужд, способны поддерживать уровень воды в системе на отметке 1500-2000 л/ч.

Несмотря на большое количество достоинств, у оборудования есть и недостатки:

• высокая стоимость;
• отсутствие возможности работать «вхолостую»;
• фиксированный объем работы.

Отдавая предпочтение этому виду насосного оборудования, покупатель  заплатит несколько сотен долларов

При желании сэкономить, можно обратить внимание на отечественных производителей, которые заслужили доверие потребителей. Беламос, Водомет, Малыш – насосы, адаптированные под российские условия

Винтовые насосы не имеют аналогов при откачке из скважины питьевой воды с высокой концентрацией вредных примесей.

Типы оборудования

Обращать внимание стоит прежде всего на технические характеристики, качество и фирму-изготовителя. В этом разделе вы ознакомитесь с особенностями разных механизмов для поднятия воды

В этом разделе вы ознакомитесь с особенностями разных механизмов для поднятия воды

В этом разделе вы ознакомитесь с особенностями разных механизмов для поднятия воды.

Центробежный

У такого аппарата имеются 2 составляющих – гидравлическое устройство и электрический двигатель.

Рабочие колёса вращаются и благодаря этому в трубе создаётся разность давлений, которая заставляет воду подниматься с достаточной силой. Центробежный насос имеет преимущество в высокой производительности, хорошей силе тяги и универсальности в использовании.

Шнековый

Если вы преследуете эту цель и думаете о покупке такого оборудования, то нужно знать одну важную деталь.

Для бесперебойной подачи жидкости нужно выбирать устройство с диаметром примерно на 1 сантиметр меньше диаметра обсадной трубы. Иначе насос будет засоряться различными примесями.

Винтовой

Конструкция аппарата состоит из рабочего колеса с множеством лопастей, что размещается в корпусе цилиндрической формы.

Благодаря круговому вращению лопастей и осуществляется подача воды. Из недостатков этого вида стоит отметить сложность работы при использовании жидкости с примесями.

Другие модели

Ручной агрегат может быть предназначен лишь для ограниченной глубины добычи воды. Его можно использовать, если вода залегает не глубже 25 метров от поверхности.

Штанговый насос обычно обладает большими габаритами и очень редко используются в бытовой технике. Их часто можно увидеть в местах добычи нефти. Конструкция такого агрегата достаточно проста, но с функцией добычи жидкости из глубины он отлично справляется.

Грязевой погружной аппарат используют для всевозможных жидкостей разной степени вязкости. Это не лучший выбор для закачки воды, но если нужно откачать воду с множеством примесей грязи и глины, то он подойдёт как нельзя лучше.

Вибрационный или центробежный

Вибрационное устройство способно выкачивать воду из скважин глубиной до 40 м. Имеют простую конструкцию и сравнительно небольшую цену. Вибрационный насос не требует постоянного техобслуживания, и имеет небольшой вес и габариты. Но он неспособен работать длительное время, а также может выдавать недостаточно сильный напор. Самый главный недостаток – из-за вибрации разрушаются стенки скважины, и она постепенно засыпается.

Схема устройства вибрационного насоса

Центробежный насос в отличие от вибрационного, работает без ущерба для стен скважины и не издаёт шума. Также существует большой выбор устройств этого типа с разными характеристиками.

Рабочее колесо центробежного насоса состоит из переднего и заднего дисков, а между ними находятся лопасти, направленные в противоположную сторону его движения. Именно от количества этих колёс и зависит высота напора, чем их больше, тем он выше. Поэтому центробежные насосы имеют разную высоту.

Обратите внимание! В отличие от всех предыдущих устройств, центробежные насосы способны работать длительное время, а также они более энергоэффективны. Принцип работы центробежного насоса. Принцип работы центробежного насоса

Принцип работы центробежного насоса

Как работает винтовой скважинный насос? Его отличие от других типов

Владельцы коттеджей, дач, простых частных домов постоянно сталкиваются с проблемой выбора подходящего оборудования для добычи воды из скважин. Винтовые насосы в подобных ситуациях являются замечательным вариантом. В данной статье предоставляется информация о преимуществах и основных принципах функционирования, технических характеристиках, особенностях выбора подобных агрегатов. Рассматриваемая разновидность насосного оборудования может использоваться как в бытовых условиях, так и в современной промышленности, поскольку их конструкция является сравнительно безопасной и достаточно простой.

Популярные производители

Для установки в скважины малого диаметра (100-120 мм) используются насосы марки «Водолей», выпускаемые на территории Украины. Оборудование отличается пониженной стоимостью, допускается перекачивание агрессивных жидкостей.

Аналогичные насосы выпускаются белорусским заводом «Беламос»; для изготовления внешних элементов там используется нержавеющая сталь. Плюсом белорусского оборудования является дополнительный датчик, отключающий питание при перегреве двигателя.

Российские насосы «Вихрь» имеют корпус из нержавеющей стали; конструкцией предусмотрены крючки для установки страховочного троса. Оборудование допускает погружение на глубину до 35 м, для привода шнека использован мотор мощностью 550 Вт.

Бюджетный сегмент импортного оборудования занят продукцией китайского производителя Unipump. Оборудование выполнено из нержавеющей стали, допускается долговременная перекачка воды, загрязненной песком или глинистыми отложениями.

Насосы Grundfos используются для подачи воды с глубины до 55 м. Производитель предлагает несколько модификаций изделий, отличающихся диаметром корпуса и производительностью. Самый маленький насос имеет корпус диаметром 75 мм.

В конструкции применяется блок плавного разгона ротора двигателя, предусмотрена защита от понижения или повышения напряжения в цепи питания. Оборудование отличается применением качественных комплектующих, что повышает конечную стоимость изделия до 40-45 тыс. руб.

Типы оборудования

Обращать внимание стоит прежде всего на технические характеристики, качество и фирму-изготовителя. В этом разделе вы ознакомитесь с особенностями разных механизмов для поднятия воды. В этом разделе вы ознакомитесь с особенностями разных механизмов для поднятия воды

В этом разделе вы ознакомитесь с особенностями разных механизмов для поднятия воды.

Центробежный

У такого аппарата имеются 2 составляющих – гидравлическое устройство и электрический двигатель.

Рабочие колёса вращаются и благодаря этому в трубе создаётся разность давлений, которая заставляет воду подниматься с достаточной силой. Центробежный насос имеет преимущество в высокой производительности, хорошей силе тяги и универсальности в использовании.

Шнековый

Если вы преследуете эту цель и думаете о покупке такого оборудования, то нужно знать одну важную деталь.

Для бесперебойной подачи жидкости нужно выбирать устройство с диаметром примерно на 1 сантиметр меньше диаметра обсадной трубы. Иначе насос будет засоряться различными примесями.

Винтовой

Конструкция аппарата состоит из рабочего колеса с множеством лопастей, что размещается в корпусе цилиндрической формы.

Благодаря круговому вращению лопастей и осуществляется подача воды. Из недостатков этого вида стоит отметить сложность работы при использовании жидкости с примесями.

Другие модели

Ручной агрегат может быть предназначен лишь для ограниченной глубины добычи воды. Его можно использовать, если вода залегает не глубже 25 метров от поверхности.

Штанговый насос обычно обладает большими габаритами и очень редко используются в бытовой технике. Их часто можно увидеть в местах добычи нефти. Конструкция такого агрегата достаточно проста, но с функцией добычи жидкости из глубины он отлично справляется.

Грязевой погружной аппарат используют для всевозможных жидкостей разной степени вязкости. Это не лучший выбор для закачки воды, но если нужно откачать воду с множеством примесей грязи и глины, то он подойдёт как нельзя лучше.

Конструктивные особенности глубинных насосов

Устройство глубинного насоса и его конструктивные особенности во многом определяются принципом действия и типом приводного электродвигателя этой гидромашины. Забор перекачиваемой жидкой среды при использовании таких насосов осуществляется по специальной трубе, помещаемой в шахту обслуживаемой скважины или в колодец. За электропитание приводного электродвигателя, располагаемого на определенной глубине, отвечает электрический кабель, помещенный в защитную оболочку.

В устройстве скважинного насоса центробежного типа можно выделить две основные части:

• приводной электродвигатель, который может быть встроенным или наружным;
• непосредственно саму насосную часть оборудования.

Устройство центробежного скважинного насоса

Если приводной двигатель насоса является встроенным, его, как правило, размещают в нижней части устройства. Забор воды при использовании насосов данного типа может осуществляться как через верхнюю, так и через нижнюю часть их корпуса. Предпочтение в данном случае отдают забору перекачиваемой жидкости через нижнюю часть корпуса, так как это позволяет прочистить глубинную часть скважины от скапливающихся в ней ила и песка. Погружные насосные устройства, что очень удобно, охлаждаются жидкой средой, в которую они помещены. Это позволяет защитить такие устройства от перегрева, способного быстро привести их в негодность. Глубинные насосы центробежного типа, хотя и являются более сложными по конструкции, чем вибрационные устройства, отличаются более высокой надежностью, производительностью и более длительным эксплуатационным сроком.

Подвес насоса должен выдерживать нагрузку, превышающую вес насоса в 5–10 раз

Основными элементами конструкции вихревых погружных насосов являются корпус, специальный стакан, приводной электродвигатель и вибратор. Вибратор в данных устройствах является самым сложным конструктивным элементом, состоящим из якоря, резинового амортизатора и регулирующих шайб. Необходимые условия для забора жидкости из скважины, осуществляемого вибрационным насосом, создает его резиновый амортизатор, который в процессе работы такого устройства сжимается и разжимается.

Обязательным элементом оснащения погружного насосного оборудования является фильтр грубой очистки, защищающий внутреннюю часть таких устройств от попадания в нее твердых включений, содержащихся в перекачиваемой среде. Для обеспечения более эффективной работы погружного насосного оборудования и обеспечения его защиты от негативных факторов используются различные датчики, автоматически останавливающие насос при возникновении внештатных ситуаций (слишком высоком содержании в составе перекачиваемой жидкости ила и песка, снижении уровня воды в скважине и др.).

Рекомендации по правильной установке

Во время монтажа шнекового насоса следует учитывать следующие обстоятельства:

1. Прибор опускается непосредственно в колодец с водой.
2. Аппарат подвешивается на металлический трос.
3. С помощью электрического кабеля к нему подается питание.
4. Подача воды осуществляется через шланг.

Процесс монтажа состоит из таких этапов:

1. Насос перед установкой проверяется на работоспособность.
2. Ведется подключение электрической части.
3. Фиксируется шланг, через который будет подаваться вода.
4. Все шланги и кабели стягиваются хомутами.
5. Параллельно устанавливается трос для страховки.
6. Насос опускается в скважину.
7. На нужной глубине проводится его фиксация.

Принцип работы и конструктивное устройство шнекового насоса

В стандартном шнековом бытовом электронасосе рабочий винт выполнен в виде спиралевидного штыря из коррозионно-устойчивого материала, которым является сталь с хромированным покрытием, нержавейка или высокопрочный пластик. Всасываемая вращающимся винтом жидкость поступает в обойму из технического полимера, а затем выталкивается в верхний выходной патрубок электронасоса.

Винтовой электронасос, используемый в быту, состоит из следующих основных узлов (рис. 7):

1 — Электрическая часть с вертикально расположенным однофазным электродвигателем с сухим ротором и маслонаполненной камерой, отделяющей моторный отсек от гидравлической части, внутри нижней части корпуса находится пусковой конденсатор.

2 — Гидравлическая часть состоит из корпуса, водозаборного фильтра и рабочего шнека, вращающегося в обойме из эластичного полимера (резины) — узел из винта и резиновой муфты проталкивает жидкость, поступающую внутрь корпуса через перфорированные отверстия 3, к выходному патрубку.

3 — Водозаборная часть представляет собой цилиндр из нержавеющей стали с проделанными в боковых стенках отверстиями для втягивания воды.

4 — На верхней крышке насоса, выполненной из латуни или нержавейки, размещены выходной патрубок и проушины.

5 — Выходной патрубок выполняют с внутренней резьбой стандартным диаметром 1 дюйм, к нему присоединяют обратный клапан и водоподъемный рукав.

6 – К проушинам привязывают капроновый или металлический трос в синтетической защитной изоляции.

Рис. 7 Конструктивное устройство винтового насоса

Виды

Погружные насосы по своим конструктивным особенностям делятся на две большие группы:

1. Штанговые погружные насосы. Их привод осуществляется с использованием независимого двигателя. Он находится над поверхностью воды. Этот процесс происходит вследствие использования механической связи – так называемой штанги.
2. Бесштанговые погружные насосы. Они изготовляются в одной агрегате вместе с двигателем. Он может быть как электрическим, так и пневматическим. В первом случае питание происходит при помощи погружаемого электрокабеля.

По своему предназначению погружные насосы бывают:

• Скважинные.
• Колодезные.

• Фекальные.
• Дренажные.

Вследствие большого количество частных владений в Российской Федерации пользуются популярностью прежде всего скваженные и колодезные погружные насосы. С их помощью можно обеспечить работу автономной системы водоснабжения частного дома или же дачи. Кроме этого, их нередко используют, в том числе, и на разнообразных предприятиях. Это связано с тем, что таким образом завод или фабрика может обеспечить свои потребности в воде без необходимости полагаться на централизованные городские системы.
