Влагомеры для древесины: нюансы использования приборов при выборе пиломатериала

Виды приборов

До появления влагомера определить влажность древесины можно было только при помощи ГОСТа. Процесс занимал время и проходил в несколько этапов. От изделия откалывали небольшой кусочек, и путем сложных лабораторных исследований и сравнения показателей определялась точная влажность. С появлением современных устройств минусы ушли на второй план.

Влагомеры для древесины — это компактные устройства, которые за несколько секунд позволяют определить влажность сырья. Работает устройство от удельного сопротивления дерева разной степени просушки к электроразряду.

Измерители влажности древесины имеют плюсы:

  • скорость процедуры;
  • нет необходимости повреждать сырье.

Минусы:

  • погрешность прибора может достигать 2–10%, что значимо для камерной сушки;
  • высокая цена на некоторые влагомеры.

Погрешность в показателях объясняется различной плотностью материала, которая также влияет на сопротивление к электроразряду. Различают универсальные приборы, например, влагомер мг4д и для конкретного вида материалов: бетона, дерева.

Все устройства в зависимости от модификации подразделяются на виды:

  • игольчатые;
  • поверхностных замеров;
  • глубинные;
  • бесконтактные.

Рассмотрим каждый из видов, с точки зрения целесообразности их приобретения, для использования в работе и дома.

Игольчатые (кондуктометрические)

Компактные устройства с небольшой металлической иглой, которая втыкается в материал. Замеры осуществляются только при температуре воздуха выше +1 градуса. При минусовой температуре возрастает процент погрешности измерения. Точность влагомера 2%. Для точности показателей прокол делается в нескольких местах изделия.

Плюсы:

  • Компактный, легко помещается в карман.
  • Невысокая погрешность.

Минусы:

  • Повреждает изделие.
  • Практически не определяет влажность меньше 5%.

Из популярных моделей выделяются: CEM DT-1329, Benetech GM610.

Поверхностного измерения

Влагомер для древесины поверхностного измерения имеет две небольшие металлические иглы, которые погружаются внутрь, практически не повреждает сырье. Процент погрешности показателей не более 0,2–0,5%. Модель предназначается специально для работы с деревянной доской.

Плюсы:

  • Невысокая погрешность.
  • Небольшой размер.

Минусы:

  • Нет возможности измерить материал сечением более 20 мм.
  • Погрешность увеличивается при работе в температуре ниже 0 градусов.

Среди моделей выделяются: ASTM F2170, ЕМ4806.

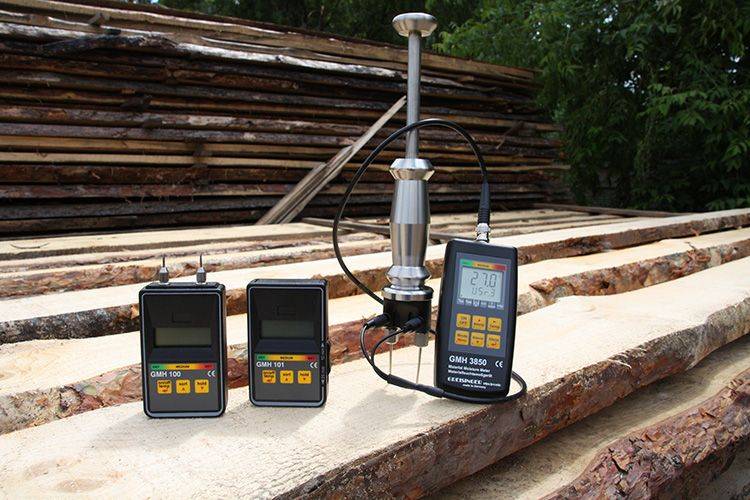

Глубинного измерения (щуповые)

Профессиональные массивные влагомеры с высокой точностью показаний влажности. Подходят для работы с брусом, оцилиндрованным и простым бревном, досками большого сечения. А также применяется для определения влажности в наваленных горой опилках и щепе.

Определяет количество воды по всей структуре дерева, но требует аккуратности в работе. При поломке иглы, извлечь ее из материала будет проблематично. Устройство имеет невысокую погрешность, в пределах 0,5% и работает при любых температурах. Подходит для деревообрабатывающей компании.

Плюсы:

  • Точность показателей по всей структуре сырья.
  • Возможность работать с материалом любой плотности и размера.

Минусы:

  1. Массивный прибор не подходит для домашнего использования.
  2. Высокая цена.

Среди популярных моделей выделяются: DampMaster Pro, GMH 3830.

Бесконтактный (диэлькометрический)

Небольшой прибор для измерения влажности деревянных изделий, которые нельзя повреждать: ламинат, паркетная доска, фанера. Датчик располагается прямо на приборе или закрепляется поверх изделия.

Плюсы:

  • Компактность.
  • Не повреждает изделие.

Минусы:

  • Работает с диапазоном определенных видов древесины.
  • Высокий процент погрешности.

Из популярных моделей выделяется Hydro Pro.

Виды моделей влагомеров

Основное различие всех влагомеров древесины – в типе датчиков и принципе измерения величины влажности. Техническая сторона вопроса читателю вряд ли будет интересна, а многим и непонятна (диэлектрическая проницаемость, косвенное вычисление сопротивления). Поэтому проанализируем целесообразность покупки влагомеров различных модификаций с практической точки зрения.

Игольчатые (кондуктометрические)

Общие характеристики:

  • Замеры влажности производятся только при плюсовых температурах. При 0 0С и ниже резко увеличивается погрешность.
  • Точность показаний – ±0,2%.
  • Предел (по максимуму) – 35%.

Поверхностного измерения

Датчиками в таких влагомерах являются короткие иглы, которые погружаются в древесину неглубоко. Подобные приборы компактны и легко помещаются в кармане. Учитывая величину заглубления датчиков, основное назначение – измерение влажности доски.

Глубинного измерения (щуповые)

Габариты таких влагомеров больше, но они позволяют работать с широким спектром образцов из древесины – брусом, бревном, толстой доской, наваленными в кучу щепой или опилками. Показания прибора дают точное представление о содержании жидкости по всей структуре материала. Единственное, что требуется – аккуратность в использовании. Небрежность приводит к поломке иглы, которую потом достать из цельной древесины вряд ли получится.

Бесконтактные (диэлькометрические)

В комплект таких влагомеров входят датчики, которые или крепятся на поверхности древесины, или встроены в корпус прибора, и он укладывается на контролируемый образец. Подобные модели – единственно возможный вариант для измерения влажности паркета (штучного или в виде доски), ламината, фанеры и иных материалов, характеризующихся высокой плотностью.

Да и протыкать щупами такие образцы вряд ли целесообразно, понимая, что после измерений останутся неустранимые следы. Датчики в древесину не погружаются, а фиксируются на ее поверхности, не повреждая материал.

При выборе подобной модели следует уточнить, с какими породами дерева может работать прибор (диапазон настроек).

Основные параметры выбора

Основной характеристикой аппарата является спектр измеряемых показателей. Это диапазон коэффициентов влажности, который в принципе будет способен зафиксировать прибор. Существуют модели, которые способны определять показания по шкале от 0 до 100%

Но тут важно понимать, что модели с узкими диапазонами чаще всего оказываются более точными и производительными, поскольку рассчитаны на менее обширный объем переработки данных. К тому же не всегда и целевой материал требует широкого диапазона обследования

Это уже зависит от сферы, в которой планируется использовать влагомер для древесины

Как выбрать аппарат по этому показателю? Для пиломатериалов, например, обычно ограничиваются спектром от 1 до 45-50%. В этом «коридоре» находится оптимальная влажность для стройматериалов

Но для работников лесных хозяйств, которые проводят таксацию, важно иметь универсальную модель для фиксации и крайних значений. Также следует учитывать погрешность аппарата

В среднем она находится в пределах 0,1-3,5%, но и в этом случае не всегда обязательно стремление к наиболее высоким значениям. Точность до 0,1-0,2% обычно требуется в узкоспециализированных сферах строительства или промышленности

Это уже зависит от сферы, в которой планируется использовать влагомер для древесины. Как выбрать аппарат по этому показателю? Для пиломатериалов, например, обычно ограничиваются спектром от 1 до 45-50%. В этом «коридоре» находится оптимальная влажность для стройматериалов

Но для работников лесных хозяйств, которые проводят таксацию, важно иметь универсальную модель для фиксации и крайних значений. Также следует учитывать погрешность аппарата. В среднем она находится в пределах 0,1-3,5%, но и в этом случае не всегда обязательно стремление к наиболее высоким значениям

Точность до 0,1-0,2% обычно требуется в узкоспециализированных сферах строительства или промышленности

В среднем она находится в пределах 0,1-3,5%, но и в этом случае не всегда обязательно стремление к наиболее высоким значениям. Точность до 0,1-0,2% обычно требуется в узкоспециализированных сферах строительства или промышленности.

Преимущества применения и виды влагомеров

Использование компактного устройства имеет свои неоспоримые преимущества, главное из которых – высокое качество анализа. Стоят такие приборы сравнительно недорого, и при обращении с ними вы не испытаете никаких затруднений.

Для работы влагомеру требуется только батарейка

Что можно записать ему в минус? Ну, разве что, необходимость делать щупом маленькую дырочку в исследуемом материале. Это может быть затруднительно, если вы задумали, например, проверить готовое изделие из дорогостоящей древесины. Придется искать незаметное место для проведения анализа. Ну и ещё один несущественный недостаток – устройство не даст точных сведений о влажности менее 4%. Хотя, если есть 4% – то это нормальный показатель.

Влагомеры выпускаются в разных вариантах в зависимости от принципа проведения анализа

Игольчатые влагомеры для измерения влажности древесины

Подобные устройства активно применяются в профессиональной деревообработке. Измерение влажности происходит в толще материала на глубине до 4 см. Диапазон работы прибора – от 5 до 50%.

Игольчатый измеритель влажности

Влагомеры для поверхностного анализа

В подобных приборах щупы имеют небольшую длину. Это компактные устройства для карманного ношения бытового назначения. С их помощью легко замерить влажность доски.

Глубина проникновения щупа – до 1 см

Влагомеры древесины для глубинных измерений

Глубинные приборы покажут состояние бруса, бревен и толстых досок. Их используют и для определения влажности щепы и опилок, используемых в производстве прессованных плит. Главная проблема в использовании этого профессионального устройства – хрупкость длинной иглы.

Для того, чтобы не сломать иглу, во время анализа требуется определенная сноровка

Поверхностные или диэлькометрические влагомеры

Современны разработки позволяют исследовать содержание влаги в предметах, не нарушая их целостности. Именно так работают диэлькометрические измерители влажности. Бесконтактные влагомеры древесины просто накладывают на изделие сверху, не повреждая его целостности. Это очень удобно, если нужно провести анализ мебели или паркета из дорогостоящих пород.

Подобным прибором можно измерить влажность фанеры и ламината

В почве, воздухе и зерне

Изготовителями представлены еще несколько типов изделий. Это приборы, которыми замеряют влажность в почве, воздухе и зерне. Большая часть таких приспособлений имеет довольно высокую стоимость, но к их работе нареканий нет. Изделия выполнены очень качественно и прослужат своему владельцу продолжительный срок.

LASERLINER MoistureMaster Compact 082.333A

Немецко-китайское предприятие наладило выпуск простых и надежных влагомеров. Прибор предназначен для замера параметров в разных материалах. Погрешность прибора составляет всего 0.2%. Это очень хороший показатель. Интервал измерений от 0 до 66.5%. Пользователям нравится широкий диапазон снятия показаний и разнообразная сфера применения.

В строительной сфере изделие используется для замера параметра влажности в гипсовой штукатурке, бетоне и цементной стяжке. Применяется прибор и в деревообработке. У него имеется своя изюминка. Столяров влагомер привлекает наличием в памяти 56 сортов древесины. Индикатор состоит из 12 сегментов. Данные обрабатываются очень быстро, а подсветка поможет использовать изделие в темное время. Модель стоит на первом месте в рейтинге. Пользователям нравится низкая погрешность, удобство в эксплуатации и неприхотливость. К минусам можно отнести большую цену.

LASERLINER MoistureMaster Compact 082.333A
Достоинства:

  • отменное качество;
  • высокая точность измерений;
  • многофункциональность;
  • прибор быстро выдает показания.

Недостатки:

большая стоимость.

Мегеон 20540

Стоимость прибора — 6557 рублей. Универсальное приспособление поможет замерять количество влаги стандартным и бесконтактным способом. Используется прибор в основном для проведения исследований злаковых культур. Изделие имеет дисплей внушительных размеров, который оснащен яркой подсветкой. Поэтому инструментом можно пользоваться даже в ночное время. Прибор многофункционален. Наиболее полезной будет опция автоматического отключения, индикация заряда батареек и запоминание текущих замеров. Корпус изделия сделан из прочного материала, поэтому прибор устойчив к небольшим ударам и падениям.

Мегеон 20540
Достоинства:

  • многофункциональность;
  • широкий дисплей с подсветкой;
  • низкая погрешность.

Недостатки:

приходится часто менять батарейки.

CEM DT-172

Изделие произведено в Китае. Продукция из этой страны с каждым годом отвоевывает рынок у своих конкурентов. Прибор пользуется успехом за низкую цену, малый вес и компактные размеры. Главным достоинством является то, что влагомер внесен в государственный реестр. Теперь можно проводить поверку инструмента в специальных центрах. Не каждый производитель может похвастаться такими услугами.

Влажность измеряется в пределах от 0 до 100%. Прибор может определять температуру воздуха. Он отлично реагирует на изменения показателя влажности. Погрешность приспособления около 3%. Оно оснащено USB-выходом. Через порт можно перекачать информацию на другой носитель.

CEM DT-172
Достоинства:

  • малый вес и небольшие габариты;
  • имеется сертификат;
  • можно провести поверку в специализированном центре;
  • низкая стоимость.

Недостатки:

  • относительно большая погрешность;
  • работает от редкого вида батареек, которые сложно купить.

ADA instruments AeroPipe

Стоимость изделия — 3290 рублей. Продукция изготовлена китайскими производителями. Устройство продолжительное время держит заряд. Подпитывается оно от простых батареек типа ААА, которые можно приобрести в любом магазине. Заряда хватает на 2-3 недели интенсивной работы приспособления. Весит приборчик всего 63 г. По этому показателю он обошел большинство своих конкурентов. Изделие можно постоянно носить в кармане брюк или рабочей куртки. Оно не будет мешать. Пользователи отмечают несколько нужных опций. Это измерение окружающей температуры, автоматическое отключение и индикатор, который показывает уровень заряда. Основание сделано из прочного материала.

ADA instruments AeroPipe
Достоинства:

  • батарейки не садятся очень долго;
  • низкая цена;
  • компактные габариты и маленький вес.

Недостатки:

узкий спектр применения (измерять можно только влажность воздуха).

Ознакомившись с рейтингом, отзывами пользователей и основными характеристиками влагомеров, можно выбрать качественное устройство, которое прослужит долгие годы.

Обзор гигрометров

Психрометры для измерения количества влаги в древесине применяются при исследовании материала в лабораториях, в цехах деревообработки и при производстве изделий. Крупные компании, добросовестно относящиеся к своему делу, проводят контроль качества сырья на всех производственных этапах. Для этого используют приборы с определенными характеристиками от разных брендов.

Игольчатые измерители

Электровлагомер ЭВ 2К (см. фото) по характеристикам соответствует требованиям ГОСТ 22261-76 и ГОСТ 24447-80. Это промышленный измеритель влажности, предназначенный для работы со всеми видами пиломатериалов из разных пород дерева. Кондуктометрическая модель старого образца работает контактным методом. Позволяет определять влажность при температуре воздуха +5–400 ˚C. Средняя цена прибора – 2000 р.

Влагомер KWB 0121-00 – китайский кондуктометрический прибор современного образца. Он способен измерять и анализировать состояние дерева, бетона и некоторых других строительных материалов. Его недостаток – низкий уровень проникновения в материал, как следствие – высокая степень погрешности. Функция автоматического отключения при бездействии продлевает срок службы батареек. Средняя цена – 2000 р.

Игольчатые древесные влагомеры Gann (Германия) применяются в цехах по сушке и хранению древесины. Разные модели проводят измерения на глубине от 5 до 40 мм в диапазоне от 5 до 50%. Выбор модели осуществляется, исходя из производственных потребностей предприятия. Цена от 120 до 440 евро.

Бесконтактные приборы

Влагомер строительных материалов ВСМ-1 – универсальный инструмент для определения уровня водонасыщения в дереве, камне, бетоне в процессе строительства и при ремонтных работах. В прибор можно занести 25 градуированных зависимостей, что снизит величину погрешности результата. Устройство широко применяется в лабораторных исследованиях. Средняя цена прибора высокая – около 35 000 р.

Бесконтактный влагомер hydrocondtroleasy – прибор отечественной сборки. Предназначен для быстрого измерения влажности в пиломатериалах по ГОСТ 16588. Устройство определяет количество влаги внутри крупных бревен и брусьев по всей длине. Работает с 7 группами пород дерева. При универсальности применения электровлагомер стоит сравнительно недорого – от 5800 р.

Приборы merlin (Австрия) предназначены для измерения влаги в древесине разной толщины: в бревнах, досках, паркете, со строганой и необработанной поверхностью. Выбор модели следует осуществлять, исходя из толщины проверяемых изделий. Универсальным можно назвать измеритель merlin HM8-WS25: глубина исследуемой поверхности до 40 мм, спектр анализа от 4 до 99%. Удобный сенсорный экран и понятный интерфейс делают использование прибора доступным любому контролеру. Стоимость влагомера – 37 000 р.

Прибор micro hydro control измеряет увлажнение неглубоких слоев, применяется на производстве мебели, отделочных материалов из древесины, паркета, дверей из массива. Устройство способно анализировать 23 вида древесины. Компактные размеры влагомера (см. фото) и невысокая цена (около 3000 р.) – главные его преимущества.

Измеритель влажности дерева МГ4У – универсальный прибор для определения состояния сыпучих и твердых строительных материалов. Это влагомер для опилок, щебня и других сыпучих материалов, а также твердых изделий. Программное обеспечение соответствует нормам ГОСТ 21718 и ГОСТ 16588. Прибор внесен в Госреестр. Цена – около 43 000 р.

Прибор МГ4Б оснащен 13 градуировочными зависимостями твердых материалов из камня разной плотности и 15 алгоритмами на древесину. По характеристикам схож с МГ4У, адаптирован для работы с твердыми материалами. Цена 32 000 р.

Измерители бренда ADA ZFM предназначены для дерева твердых и мягких пород, гипсокартона, кирпичной кладки. Рабочая поверхность находится на задней стороне прибора. Диапазон измерения – 0–100% влажности, точность измерения ±4%. Стоимость изделия 2200 р.

Измерение влажности при помощи электроприбора

Бесконтактный влагомер позволяет измерить влажность древесины толщиной до 4 см.

Использование первого метода занимает очень много времени. У вас уйдет около 8-9 часов на измерение влажности древесины таким способом. Да и сушильный шкаф есть не у всех. Куда проще воспользоваться специальным инструментом, который позволит быстро и точно измерить влажность дерева.

Принцип действия электровлагомера основан на законах физики, определяется косвенным путем. А полученные данные опираются на показатели омического сопротивления, которое, в свою очередь, напрямую будет зависеть от значения гигроскопической влажности в волокнах древесины.

За пределами показателей гигроскопической влажности прямая зависимость величины влажности и электрического сопротивления разительно отличается. Поэтому в данном случае измерять влажность древесины путем использования электровлагомера можно, но вероятная погрешность значительно вырастет.

Большинство конструкций, которые выпускаются на серийном производстве, имеет аккумуляторное питание и может быть использовано в измерении древесины влажностью от 7% до 60%. Аналогичные устройства построены по мостовой схеме.

Через испытуемый брусок дерева проходит поток тока, постепенно усиливается и измеряется прибором, микроамперметром. Его шкала уже отградуирована и показывает, каков процент влажности у испытуемого дерева.

Шкала прибора имеет два основных диапазона с различной степенью погрешности. Первый диапазон рассчитан на влажность древесины от 7% до 24%, погрешность в данном случае составляет 1-2%. А второй диапазон измеряет древесину с повышенной влажностью от 22% до 60%, здесь возможное расхождение в вычислении может достигать 10%. Погрешность может отображаться как в сторону увеличения, так и в сторону уменьшения.

Благодаря использованию аккумуляторных батарей с возможностью подзарядки от бытовой электросети прибор мобилен и компактен.

Игольчатый и бесконтактный влагомер

Для домашней мастерской оптимален игольчатый влагомер.

Существует два типа влагомеров — контактные (игольчатые) и бесконтактные.

Для того чтобы измерить влажность древесины игольчатым влагомером, вам понадобится:

  • игольчатый электровлагомер;
  • образец испытуемой древесины.

Порядок измерения заключается в следующих действиях:

  1. Иглы влагомера заглубляются в тестируемую древесину таким образом, чтобы они находились напротив друг друга. Нужно, чтобы ток от одной иглы шел напрямую к другой, преодолевая барьер в виде волокон древесины.
  2. Нажимаем кнопку замера и замыкаем, таким образом, цепь.
  3. Стрелка на градуированной шкале прибора покажет процент влажности. Если стрелка выйдет за пределы первого диапазона, то опираться необходимо на показатели, отображенные во втором диапазоне.

Так как игольчатые устройства показывают и измеряют влажность локально, то для большей достоверности необходимо повторить данную процедуру сразу в нескольких местах испытываемого дерева.

Бесконтактные приборы учета влажности работают по той же схеме, что и игольчатые, с той лишь разницей, что вместо тока и игл они используют высокочастотный индуктивный метод измерения. Эти приборы незаменимы для измерения влажности у уже готовых изделий и определяют древесину, не повреждая ее структуры, так как не предусматривают использование игл.

Дерево – натуральный материал, достаточно сильно восприимчивый к влажности. Оно способно выделять и поглощать влагу в зависимости от окружающих условий. При неизменном состоянии микроклимата влажность древесины стремится к постоянным показателям.

Определение влажности древесины во многом зависит от породы дерева. Наиболее гигроскопичными являются груша, бук, кемпас. Самыми стойкими считаются дуб, бамбук, мербау.

Использование древесины для строительства и ремонта предполагает соблюдение норм влажности. Под термином «влажность» подразумевается процентное отношение воды к сухой древесине.

Приборы для поверхностных замеров

Устройства, фиксирующие значения диэлектрической проницаемости объекта, могут работать при размещении на поверхности древесины. Механических повреждений материал не претерпевает, поэтому метод пригоден для работы с готовыми изделиями.

Считывание искомых значений при реализации диэлькометрического метода определения происходит посредством генератора радиочастот, который продуцирует волны с частотой от 3 мГц до 30 мГц. При прижимании контактной части прибора к древесине сигнал проникает в глубину материала на расстояние, достигающее 30 мм. По величине затухания сигнала микропроцессор фиксирует диэлектрическую проницаемость и пересчитывает ее на показатель влажности.

Пользоваться прибором может каждый исполнитель без специальной подготовки. Достаточно ввести информацию о породе древесины, прислонить устройство к поверхности объекта контактной частью, нажать кнопку и посмотреть появившееся на дисплее влагомера число. Устройство дает точную информацию о содержании влаги при концентрациях, превышающих 1 %. Если массовая доля воды в древесине меньше, показания могут иметь погрешность.

Рейтинг ТОП 5 лучших влагомеров для древесины

Проанализировав весь рынок имеющихся товаров мы составили вот такой рейтинг:

Рассмотрим каждую модель отдельно.

CONDTROL Hydro Pro

Микропроцессорная модель влагомера, предназначенная для измерения температуры и влажности воздуха в помещениях, а также контроля влажности древесины по ГОСТУ. Эта компактная модель вмещает в себя функции трех разных приборов, при этом все сенсоры встроены в корпус. Устройство имеет два режима замеров: HOLD — фиксирование единичного значения, SCAN — для непрерывного сканирования и обнаружения участков повышенного влагосодержания. Кроме измерения влажности древесины, прибор приспособлен к бетону, растворной стяжке, штукатурке и кирпичу.

Видконтактный
Погрешность2.5%
Рабочие температурыот -5 до +40°С
Вес200 г

Цена: от 13 900 до 15 999 рублей.

  • три режима работы (AUTO, HOLD, SCAN);
  • небольшие габариты (145х60х35 мм);
  • широкий угол захвата объектов (до 110°).

не обнаружено.

CONDTROL Hydro-Tec

Модель предназначена для оперативных замеров уровня влаги древесины и других строительных материалов. Принцип его действия основан на корреляционной зависимости диэлектрической проницаемости материала от содержания в нем влаги при положительных температурах. Это позволяет идеально точно определить содержание влаги в древесине в пределах от 2% до 65% на глубине до 20 мм. Несмотря на небольшие размеры, в устройство заложена библиотека, включающая в себя двадцать пород дерева: ель, тополь, осина, сосна, кедр, липа, орех, вяз, клен, бук, груша, дуб, вишня и прочие.

Погрешность2%
Рабочие температурыот -5 до +40°С
Вес75 г
Видбесконтактный

Цена: от 4 300 до 5 990 рублей.

  • в памяти заложено около двадцати пиломатериалов (дуб, береза, клен и т.п.);
  • оптимальная величина погрешности (до 2%);
  • большой дисплей (5.5х12.3 см).

неудобный корпус (в резиновой оплетке).

TESTO 606-1

TESTO 606-1 способен определить уровень влажности практически любого материала, включая древесину. Прибор отображает полученные значения в процентах по весу, используя характеристические кривые для разных видов дерева и стройматериалов. Функция фиксирования значений (HOLD) позволяет легко считывать измеренные результаты с дисплея аппарата. Сама по себе модель компактная, удобно лежит в руке и выглядит довольно-таки оригинально. Сверху расположены две “антенки”, а в центре три кнопки: выключатель, используемый режим, управление подсветкой.
